物理气相沉积技术的研究进展与应用_吴笛

合集下载

气相沉积综述

气相沉积技术研究现状及应用任强，吴玉萍（河海大学，南京）摘要:本文主要阐述了气相沉积技术的研究现状，介绍了化学气相沉积技术和物理气相沉积技术，分析并展望了其未来的发展趋势。

关键词：材料表面工程；气相沉积；薄膜技术；The Recent Research andApplication of VaporDeposition TechnologyREN Qiang,Wu Yuping(College of Mechanical and Eletronic Engineering ,Hohai University,Nanjing,China)Abstract:This article mainly expounds the research status quo of vapor deposition tec hnology, introduces the chemical vapor deposition technology and physical vapor de position technology, analyses and prospects its development trend of the future. Keywords: Material Surface Engineering; Vapor deposition; Thin film technology0 前言涂层材料近十几年来的迅速发展和应用，无疑是和各种气相沉积技术的发展有着密切的关系。

气相沉积技术是一种获得薄膜的技术，它不仅可以用来制备各种特殊力学性能（如超硬、高耐蚀、耐热和抗氧化等）的薄膜涂层，而且还可以用来制备各种功能薄膜材料和装饰薄膜涂层。

它是在真空中产生待沉积材料的蒸汽，然后将其冷凝于基体材料上，而产生所需要的膜层。

主要有物理气相沉积(PV D)和化学气沉积(CVD)，以及在此基础上发展的物理化学气相沉积(PCVD)。

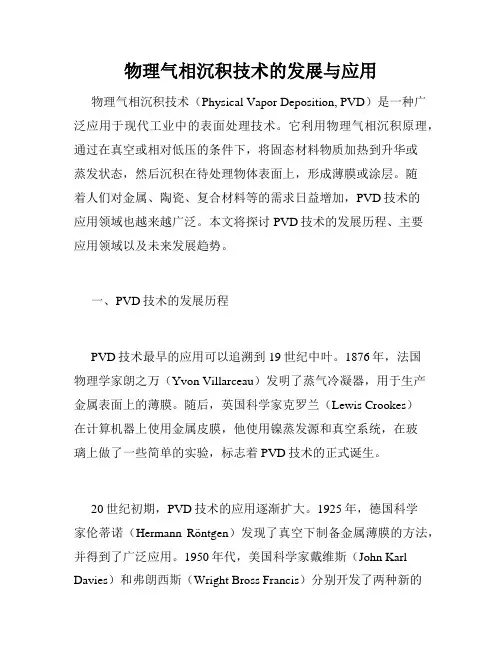

物理气相沉积技术的发展与应用

物理气相沉积技术的发展与应用物理气相沉积技术（Physical Vapor Deposition, PVD）是一种广泛应用于现代工业中的表面处理技术。

它利用物理气相沉积原理，通过在真空或相对低压的条件下，将固态材料物质加热到升华或蒸发状态，然后沉积在待处理物体表面上，形成薄膜或涂层。

随着人们对金属、陶瓷、复合材料等的需求日益增加，PVD技术的应用领域也越来越广泛。

本文将探讨PVD技术的发展历程、主要应用领域以及未来发展趋势。

一、PVD技术的发展历程PVD技术最早的应用可以追溯到19世纪中叶。

1876年，法国物理学家朗之万（Yvon Villarceau）发明了蒸气冷凝器，用于生产金属表面上的薄膜。

随后，英国科学家克罗兰（Lewis Crookes）在计算机器上使用金属皮膜，他使用镍蒸发源和真空系统，在玻璃上做了一些简单的实验，标志着PVD技术的正式诞生。

20世纪初期，PVD技术的应用逐渐扩大。

1925年，德国科学家伦蒂诺（Hermann Röntgen）发现了真空下制备金属薄膜的方法，并得到了广泛应用。

1950年代，美国科学家戴维斯（John Karl Davies）和弗朗西斯（Wright Bross Francis）分别开发了两种新的物理气相沉积技术，即电弧放电和磁控溅射。

60年代，PVD技术开始用于半导体和太阳能电池等领域。

70年代和80年代，随着微电子技术、薄膜电子技术、光学涂层技术等的快速发展，PVD技术逐渐成为了各种先进材料获得薄膜的最主要的手段。

二、PVD技术的主要应用领域1、半导体在半导体行业中，PVD技术被广泛应用于制造各种薄膜，如金属、氧化物、硅等。

这些薄膜被用于半导体器件制造的不同步骤，如金属接触、深度磨槽、浅孔孔板、薄膜电容器、光学涂层等。

利用PVD技术在薄膜中添加或掺杂一些特殊的元素，可以提高半导体器件的性能和稳定性。

2、工具涂层PVD技术在工具涂层方面的应用也比较广泛。

化学气相沉积技术的研究与应用进展

化学气相沉积技术的研究与应用进展化学气相沉积技术（Chemical Vapor Deposition，CVD）是一种重要的化学气相生长技术，广泛应用于薄膜材料合成、表面涂层、纳米材料制备等领域。

随着科学技术的不断进步，CVD技术在功能材料、能源材料、电子材料等领域的应用前景更加广阔。

本文将介绍CVD技术的基本原理、发展历程以及最新研究进展，并探讨其在各领域中的应用前景。

一、CVD技术的基本原理CVD技术是一种通过将气态前驱体转化为固体薄膜的方法。

其基本原理是：气相前驱体在恰当的条件下分解或反应，生成固相产物并沉积在基底表面，形成一层薄膜材料。

CVD技术可分为热CVD、等离子CVD、光CVD 等几种类型，分别适用于不同的材料制备过程。

二、CVD技术的发展历程CVD技术起源于20世纪60年代，最初用于半导体材料的制备。

随着科学技术的不断进步，CVD技术不断完善和拓展，应用领域也从半导体材料扩展到功能材料、生物材料、光学涂层等多个领域。

特别是近年来，随着纳米材料、二维材料等新兴材料的发展，CVD技术的应用越来越广泛。

三、CVD技术的最新研究进展1.碳纳米管的制备：CVD技术在碳纳米管的制备中表现出色，可以实现高质量、大面积的碳纳米管制备。

研究人员通过调控CVD过程中的气相组分和反应条件，可以实现碳纳米管的控制生长和结构调控。

2.二维材料的合成：CVD技术也被广泛应用于二维材料的制备，如石墨烯、硼氮化物等。

研究人员利用CVD技术可以实现大面积、高质量的二维材料生长，为其在电子器件、传感器等领域的应用提供了新的可能性。

3.光催化材料的合成：利用CVD技术可以实现多种光催化材料的合成，如TiO2、ZnO等。

这些光催化材料在环境净化、水处理等领域具有重要应用前景，利用CVD技术可以控制其结构和性能，提高其光催化性能。

四、CVD技术在各领域中的应用前景1.电子器件领域：CVD技术可以实现高质量、大面积的半导体薄膜的制备，为电子器件的制备提供了基础材料。

物理气相沉积x

物理气相沉积
,
汇报人：
目录 /目录
01
点击此处添加目录标题
04
物理气相沉积技术的优缺点
02
物理气相沉积技术概述
05
物理气相沉积技术的发展趋势
03
物理气相沉积技术的应用领域
06
物理气相沉积技术的前景展望
01 添加章节标题
02 物理气相沉积技术概述
物理气相沉积技术的定义
物理气相沉积技术是一种利用物理方法将气态物质转化为固态薄膜的技术。
增强与其他表面处理技术的结合应用如电镀、化学镀等以提高沉积效率和质量。
开发新型物理气相沉积技术如脉冲电弧放电、激光诱导等离子体等以满足更广泛的应用需求。
深入研究物理气相沉积的机理和过程控制提高沉积层的均匀性和致密性。
加强与其他表面处理技术的结合应用如电镀、化学镀等以提高沉积效率和质量。
06
物理气相沉积技术的前景展望
新能源领域
太阳能电池：物理气相沉积技术用于制备高效太阳能电池提高光电转
换效率。
锂离子电池：通过物理气相沉积技术制备电极材料提高锂离子电池的能量密度和循
环寿命。
燃料电池：利用物理气相沉积技术制备质子交换膜和催化剂降低燃料电池的成本和
提高性能。
储能技术：物理气相沉积技术在储能领域也有广泛应用如超级电容器和电池储能系
拓展应用领域和提高应用水平
拓展应用领域：随着技术的不断发展物理气相沉积技术的应用领域正在不断拓展例如在新能源、生物医学、航空航天等领域的应用。
提高应用水平：通过不断的技术创新和改进物理气相沉积技术的应用水平也在不断提高例如在薄膜的均匀性、附着力、耐久性等方面的提升。

半导体制造中的物理气相沉积技术研究

半导体制造中的物理气相沉积技术研究一、引言半导体芯片是现代社会最为重要的电子元件之一，它的制造是一项非常复杂而精细的科技活动。

其中涉及到很多制造工艺，其中物理气相沉积技术（Physical Vapor Deposition，PVD）是一种应用十分广泛的半导体制造技术。

本文将对物理气相沉积技术在半导体制造中的作用进行详细介绍。

二、物理气相沉积技术的概念物理气相沉积技术是一种制造半导体薄膜的技术，它利用真空系统将精制金属或合金材料制成真空蒸气，再沉积在基底表面上，从而形成一层非常薄的半导体薄膜。

物理气相沉积技术的制造原理主要是利用高温真空下金属材料的蒸发和汽化，将金属气体或离子沉积到基底表面，形成薄膜结构。

三、物理气相沉积技术的分类根据不同的沉积过程，物理气相沉积技术可以分为电子束物理气相沉积（Electron Beam Physical Vapor Deposition，EB-PVD）、磁控溅射沉积（Magnetron Sputtering Deposition，MSD）和电弧放电物理气相沉积（Arc-PVD）。

1、电子束物理气相沉积电子束物理气相沉积是指利用极高的真空度下，利用电子束将来源材料（电子束加热的材料）蒸发形成蒸气，再让蒸气沉积在基板表面上，形成一层薄膜的制备技术。

其特点是能够制备高密度、低氢、少缺陷、高纯度、高附着力的金属和陶瓷薄膜。

2、磁控溅射沉积利用磁场的作用，将金属粉末或者合金材料转化成离子，再通过电场作用，将其束缚在基底表面上，形成一层非常薄的膜。

其特点是可制备高均匀度、较厚、制备速度较快的薄膜。

3、电弧放电物理气相沉积电弧放电物理气相沉积是指将金属或者合金材料电弧加热至高温，形成金属蒸气，再将蒸气通过电场作用沉积于基底表面，形成一层薄膜。

其特点是沉积速度快，沉积的薄膜具有高硬度、高纯度和高致密度。

四、物理气相沉积技术的应用物理气相沉积技术在半导体制造中广泛应用，可以制备出高质量的薄膜和微结构。

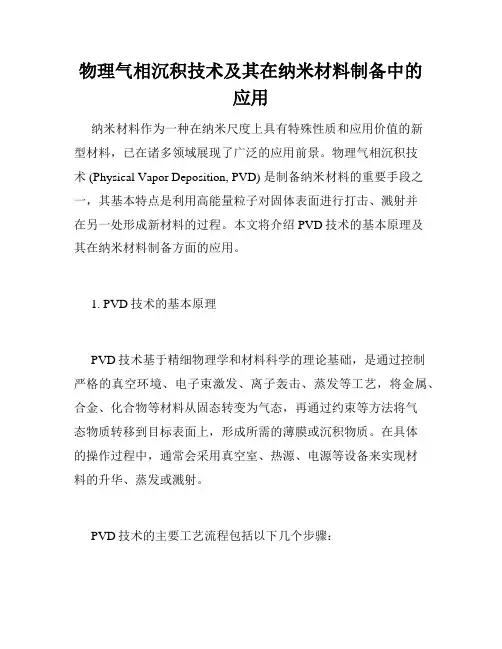

物理气相沉积技术及其在纳米材料制备中的应用

物理气相沉积技术及其在纳米材料制备中的应用纳米材料作为一种在纳米尺度上具有特殊性质和应用价值的新型材料，已在诸多领域展现了广泛的应用前景。

物理气相沉积技术 (Physical Vapor Deposition, PVD) 是制备纳米材料的重要手段之一，其基本特点是利用高能量粒子对固体表面进行打击、溅射并在另一处形成新材料的过程。

本文将介绍PVD技术的基本原理及其在纳米材料制备方面的应用。

1. PVD技术的基本原理PVD技术基于精细物理学和材料科学的理论基础，是通过控制严格的真空环境、电子束激发、离子轰击、蒸发等工艺，将金属、合金、化合物等材料从固态转变为气态，再通过约束等方法将气态物质转移到目标表面上，形成所需的薄膜或沉积物质。

在具体的操作过程中，通常会采用真空室、热源、电源等设备来实现材料的升华、蒸发或溅射。

PVD技术的主要工艺流程包括以下几个步骤：(1) 材料的升华或蒸发：采用熔融的方式或其他方式，将原始材料升华或蒸发，形成气态物质。

(2) 维持真空环境：将制备环境维持在高度真空状态，以防止气态物质在空气中与水分或氧气等的反应。

(3) 气态物质的传输：使用约束方法将气态物质传输到制备物质的表面。

(4) 沉积过程：将气态物质在制备物质的表面沉积，形成薄膜或其他制备物质。

2. PVD技术在纳米材料制备中的应用PVD技术广泛应用于纳米材料的制备中，特别是在金属、半导体、薄膜等领域有着重要的应用，如下所示：(1) 金属纳米材料的制备通过PVD技术可以制备各种金属的纳米材料，如Au、Ag、Cu、Ni和Pt等，这些纳米材料具有比其它形态的同种金属粒子更优异的物理、化学和生物学特性，例如更小的粒径、更可控的表面活性和更好的生物相容性等。

同时，PVD技术还可以制备多种形态的金属纳米材料，如球形、立方体、多面体等，具备良好的结构性能和表面活性，应用于催化、表面增强拉曼光谱、电子器件等方面。

(2) 半导体纳米材料的制备PVD技术可用于制备半导体陶瓷纳米材料，如TiO2、ZnO、Al2O3等材料。

物理气相沉积技术的开发与应用

物理气相沉积技术的开发与应用近几十年来，物理气相沉积技术(PVD)在各个领域的应用越来越广泛。

这种技术能够在几乎所有材料的表面上形成高质量的薄膜，并能够在微米和纳米尺度下控制。

因此，PVD已成为制备各种电子、光电、机械、生物和化学材料的重要手段。

一、 PVD技术分类1.打靶式物理气相沉积技术打靶式PVD是一种常见的物理气相沉积技术，它如同采用火器一样，使靶材上的原子或离子被“轰击”。

常用的打靶式PVD包括磁控溅射、电子束蒸发和离子束蒸发。

2.化学气相沉积技术除了物理气相沉积技术外，还有一种专门用于化学物质沉积的技术--化学气相沉积技术（CVD）。

其原理是将一种气体或气体混合物在反应器中加热至一定温度，将气态混合物转变为气态中间体/反应物质在固体表面上反应，从而沉积形成纯无杂质的薄膜。

CVD技术在太阳能电池、纳米材料等领域应用广泛。

二、 PVD技术的应用1. 电子器件磁控溅射技术被广泛应用在电子器件制造中，例如通过在硅晶体上沉积一层铝或铜，可以制造集成电路。

此外，离子束技术也可用于制造探测器、光电二极管和激光二极管等器件。

2. 光学材料激光器和LED灯的生产利用了物理气相沉积技术的靶材磁控溅射，PVD技术还可用于制造反射镜、选择性光谱吸收膜等光学材料。

3. 医学材料PVD技术可用于制造人工晶体、人造关节、生物隔膜、药物载体和防走船材料等医学材料。

4. 工业材料物理气相沉积技术在工业领域的应用已相当广泛，例如石墨涂层生产、电火花加工、车削刀具附属、大型机械部件等。

三、开发趋势1.纳米PVD技术随着纳米技术的不断发展，PVD技术也出现了纳米级别的磁控溅射和离子束蒸发。

这些技术提供了对纳米型材料性质和半导体器件等各种应用形态的控制，推动了PVD技术的发展。

2.多功能PVD技术利用PVD技术可同时在同一基底上沉积多种材料。

这种方法不仅可开发新型金属配合物，其在微纳制造和新型材料制备方面之需求，也符合现代制造需求，这是PVD技术的一个值得重视的发展方向。

等离子物理气相沉积设备研究及发展现状

等离子物理气相沉积设备研究及发展现状哎呀，等离子物理气相沉积设备，这可真是个让人又爱又恨的话题。

说到这东西，很多人可能会皱眉，觉得它高深莫测，像是外星科技。

其实呢，这玩意儿跟我们日常生活有着千丝万缕的联系，就像那杯必不可少的咖啡，既熟悉又让人觉得神秘。

想想看，等离子体这东西，顾名思义，就是气体在高能量状态下形成的电离气体。

咱们可以把它想象成一个宇宙飞船里发出的蓝色火焰，既炫酷又充满科技感。

它在很多领域都有大显身手，尤其是在材料科学、电子工业、半导体制造这些“高大上”的地方。

说到气相沉积，这可是一项非常重要的技术，咱们可以理解为把材料变成气态，再让它在表面凝结成固态，哎，这就像是给一个干燥的蛋糕上面洒上一层糖霜，既美观又实用。

而这等离子物理气相沉积设备，正是实现这一过程的“神器”。

它可不仅仅是一个简单的机器，还是集成了高科技的产物。

你知道吗，这设备里面的每一个零件都经过精密的设计，仿佛是为了一场盛大的舞会，大家都在等着那一刻的到来。

什么电源、气体流量控制、真空系统……各司其职，配合得天衣无缝，真是让人拍手叫绝。

不过，科技的路上可不是一帆风顺的。

回想一下，这些设备在发展的初期，真的是各种问题接踵而至。

那时候的技术还不够成熟，设备的稳定性、可重复性就像是在玩“拆迁游戏”，时不时就会有点小意外。

想象一下，等离子体飘来飘去，就像一只调皮的小猫，时而听话，时而又跑去捣蛋。

研究人员可是绞尽脑汁，争分夺秒地解决各种难题，真的是辛苦得让人心疼。

随着科技的发展，情况可算是有所好转。

如今的等离子物理气相沉积设备已经变得越来越高效，精度也高得吓人。

那些复杂的控制系统就像是汽车的导航，不仅能让设备在“宇宙”中精准航行，还能实时监控各种参数。

哎，这可不是开玩笑，很多时候甚至能做到自动调节，真的是省心省力。

就好像你在路上开车，结果导航突然提醒你前方有堵车，然后给你指了个更好的路，心里那叫一个爽。

现在，这项技术也逐渐向小型化、模块化发展。

化学气相沉积技术的研究与应用进展

化学气相沉积技术的研究与应用进展化学气相沉积技术（Chemical Vapor Deposition, CVD）是一种重要的化学气相沉积技术，它利用化学反应在固体表面生成薄膜或其他材料。

CVD技术已经在多个领域得到了广泛的应用，包括微电子、光电子、材料科学等。

本文将介绍化学气相沉积技术的基本原理、研究进展及应用，并对其未来发展做出展望。

一、基本原理化学气相沉积技术是一种利用气相中的化学物质在固体表面进行化学反应生成固体薄膜或其他材料的技术。

其基本原理是通过在反应室中将气相中的原料气体与衬底表面进行化学反应，生成所需的薄膜或涂层材料。

在这一过程中，需要控制气体的流动、温度、压力和反应条件等参数，以实现所需的沉积效果。

化学气相沉积技术广泛应用于材料科学领域，例如在半导体器件制造中，CVD技术被广泛用于生长硅薄膜、氧化层、金属多层膜等材料。

在光电子领域，CVD技术也被用于制备光学薄膜、光纤等材料。

CVD技术还可以用于生长碳纳米管、石墨烯等碳基材料的制备。

二、研究进展近年来，化学气相沉积技术在研究领域取得了许多重要进展。

一些新型CVD技术已经在材料制备、纳米器件生长等方面展现出了潜力和优势。

1. 低温CVD技术传统的CVD技术需要高温条件下进行反应，这限制了一些热敏感材料的应用。

近年来，研究人员开始开发低温CVD技术，以满足对低温条件下进行材料制备的需求。

低温CVD技术可以通过改变原料气体、反应条件或采用特殊催化剂等手段来实现，在生长高质量的薄膜材料的降低了工艺温度对材料的影响。

2. 原子层沉积（ALD）技术原子层沉积技术是一种高度精确的沉积技术，它可以在衬底表面上形成原子尺度的薄膜。

与传统的CVD技术相比，ALD技术可以实现更高的沉积精度和均匀性，因此被广泛应用于微电子器件的制备、纳米材料的生长等领域。

3. 气相硅烷化技术气相硅烷化技术是一种将硅源气体进行化学反应生成硅薄膜的CVD技术。

相比于传统的硅化物CVD技术，气相硅烷化技术可以在较低的温度下实现高质量的硅薄膜生长，同时可以降低对衬底材料的损伤，因此在太阳能电池、柔性电子等领域有广泛的应用前景。

化学气相沉积技术的研究与应用进展

化学气相沉积技术的研究与应用进展随着科学技术的不断发展，化学气相沉积技术被广泛应用于半导体、太阳能电池、涂层、纳米材料和功能性薄膜等领域。

本文将对化学气相沉积技术的研究和应用进展进行简要介绍。

化学气相沉积技术是一种将气态前驱体通过化学反应转化为固态材料的方法。

它具有高度可控性、高纯度、低温生长和高速生长等优点，被广泛应用于各种新材料的制备。

其中，化学气相沉积技术的核心是化学反应，其反应机理、反应器设计和材料性能表现等方面的研究，是该技术应用的重要基础。

一、研究进展（一）反应机理在化学气相沉积过程中，预先准备的化学前驱体被加热到高温上，以产生热力学强势的物质状态。

化学前驱体进入反应室之后，其分子在室内壁上发生化学反应，形成具有所需性质的固态材料。

由于反应机理主要是基于化学反应，因此对于反应机理的研究是该技术发展的关键之一。

（二）反应器设计反应器设计是化学气相沉积技术的重要环节之一。

合理的反应器设计可以减少残留气体的含量、降低反应温度、提高反应效率和优化反应产物性能。

随着设备制造技术的不断发展，反应器的空间结构和内部组件已逐渐得到改进和优化。

（三）材料性能表现化学气相沉积技术可制备多种材料，包括半导体、金属、陶瓷、有机材料等。

对于新材料的研究，应特别注意其物理和化学性能的表现。

例如，半导体材料应具有较高的载流子迁移率和荧光量子效率；金属薄膜应具有良好的导电性和热稳定性。

二、应用进展（一）半导体化学气相沉积技术在半导体制备方面已经得到广泛应用。

例如，它可用于生长高质量的Si和GaAs单晶片、高速硅薄膜、蓝宝石、氮化硅等材料。

化学气相沉积技术制备的半导体材料具有良好的晶体品质和良好的表面形貌。

（二）太阳能电池化学气相沉积技术在太阳能电池制备方面也有较广泛的应用。

它可用于生长二氧化钛薄膜和二氧化硅薄膜等太阳能电池材料。

在此基础上还可通过控制反应条件来优化太阳能电池的性能。

（三）涂层化学气相沉积技术在涂层制备方面广泛应用。

物理气相沉积技术的研究进展与应用_吴笛

（２）沉积的基体温度越来越低［１２］：为保证ＰＶＤ表面处理后被处理件整体材料的性能不下降，降低ＰＶＤ处理温度，在较低的温度下获得性能优良的沉积层，是ＰＶＤ技术的一个主要技术问题。国外相继出现了在３５０ ℃下采用磁控溅射对高速工具钢和滚珠轴承沉积ＴｉＮ层；在２００ ℃ 用非平衡磁控溅射沉积多层ＴｉＮ－ＣｒＡｌＮ和ＣｒＮ－ＣｒＡｌＮ复合涂层等新技术。目前，利用磁控溅射沉积的方法降低沉积基体温度的技术在国内的研究和生产中已得到应用。

ＣｒＮ－ＣｒＡｌＮ多层沉积层等。 3 物理气相沉积技术的应用３．１在刀具、模具中的应用［１９，２０］
物理气相沉积技术最早应用于模具和刀具中。通过沉积ＴｉＣ镀层，可以有效延长模具的寿命；在高速钢刀具中沉积镀膜，可提高刀具的抗磨损性、抗粘屑性和刀具的切削速度，同时经镀膜的刀具还具有高硬度、高化学稳定性、高韧性、低摩擦系数等特点。目前超硬沉积材料如（ＴｉＡｌ）Ｎ、ＴｉＣｒＮ，多镀层如ＴｉＣ／Ｔｉ（Ｃ，Ｎ）／ＴｉＮ已经应用于生产。３．２在建筑装饰中的应用
２０１１年第４期
吴笛：物理气相沉积技术的研究进展与应用
·２１５·
积表面。其主要特点是：沉积过程中的冷却速度比传统喷射沉积要高，冷却效果较好；可制备大尺寸工件，且冷却速度不受影响；工艺操作简单，易于制备尺寸精度较高、表面均匀平整的工件；液滴沉积率高；材料显微组织均匀细小，无明显界面反应，材料性能较好。但是该技术还处于研究、开发和完善阶段，因此对其沉积到工件表面的轨迹的规律性研究还缺少理论依据。 2 物理气相沉积技术的新进展及其特点
１．２电火花沉积技术（ＥＳＤ）电火花沉积技术是将电源存储的高能量电能，在

关于物理气相沉积工艺及原理调研报告

关于物理气相沉积工艺及原理调研报告一、PVD技术简介：1、PVD是英文Physical Vapor Deposition（物理气相沉积）的缩写，是指在真空条件下，采用低电压、大电流的电弧放电技术，利用气体放电使靶材蒸发并使被蒸发物质与气体都发生电离，利用电场的加速作用，使被蒸发物质及其反应产物沉积在工件上。

PVD技术出现于二十世纪七十年代末，制备的薄膜具有高硬度、低摩擦系数、很好的耐磨性和化学稳定性等优点。

最初在高速钢刀具领域的成功应用引起了世界各国制造业的高度重视，人们在开发高性能、高可靠性涂层设备的同时，也在硬质合金、陶瓷类刀具中进行了更加深入的涂层应用研究。

与CVD工艺相比，PVD工艺处理温度低，在600℃以下时对刀具材料的抗弯强度无影响；薄膜内部应力状态为压应力，更适于对硬质合金精密复杂刀具的涂层；PVD工艺对环境无不利影响，符合现代绿色制造的发展方向。

二、PVD工艺的特点：物理气相沉积具有金属汽化的特点，与不同的气体发应形成一种薄膜涂层。

今天所使用的大多数PVD 方法是电弧和溅射沉积涂层。

这两种过程需要在高度真空条件下进行。

Ionbond 阴极电弧PVD 涂层技术在20 世纪70 年代后期由前苏联发明，如今，绝大多数的刀模具涂层使用电弧沉积技术。

典型的PVD 涂层加工温度在250 ℃—450 ℃之间，但在有些情况下依据应用领域和涂层的质量，PVD 涂层温度可低于70 ℃或高于600 ℃进行涂层，适合多种材质，涂层多样化，减少工艺时间，提高生产率；较低的涂层温度，零件尺寸变形小；对工艺环境无污染。

当前物理气相沉积分为三类，射频直流溅射、PLD、ion beam。

缺点，由于不同粒子溅射速率不同，所以物理气相沉积薄膜组分控制比较困难。

三、PVD技术的发展：目前国内PVD技术的发展更具多元性及创新性，归纳起来有以下几种类型：①阴极电弧法（Cathode Arc Deposition ）国内已由小圆型阴极电弧技术发展到大面积阴极电弧技术及柱型靶阴极电弧技术，主要用于TiAlN等薄膜的制备。

物理气相沉积技术的研究及其应用

物理气相沉积技术的研究及其应用物理气相沉积技术，简称PVD（Physical Vapor Deposition），是一种广泛应用于材料制备领域的重要技术。

其基本原理是通过一定外界条件下的金属或合金材料气相化，通过真空/惰性气体等载体将其转变为蒸汽态，再在基板表面沉积形成薄膜。

PVD技术具有制备过程简单、制备质量优良、反应物飞行距离短、控制涂层厚度和成分等优点。

因此，PVD技术得到了广泛的应用，如在半导体、光电、化学、机械和制造等领域，成功的制备出了各种形态和用途的功能材料。

一、PVD技术中的多种形式在PVD技术中，通常分为物理气相沉积和化学气相沉积两大类。

在物理气相沉积中，又可以分为蒸发法、电子束法和磁控溅射法等不同类型。

蒸发法是最简单的一种PVD技术，其制备过程主要是利用电加热或电子束辐照等方法将原材料蒸发成小分子蒸汽，然后沉积在基板上形成薄膜。

电子束法是来自一个热电子束的能量来转变反应物为蒸汽，其优势表现在具有狭缝束来合理地调节和控制沉积速度和成分组成。

在磁控溅射法中，利用离子轰击金属靶，使其中金属粒子获得足够能量而将原材料强制离子化，并通过惰性气体或真空将其转变为蒸汽态颗粒沉积在基板表面上。

二、PVD技术中的应用在现代科技领域，PVD技术已经广泛应用于半导体、光电、化学、机械和制造等领域。

其中，半导体和光电是PVD技术的特别典型应用。

在半导体领域，PVD技术已经成功应用于铝箔、镀锌钢铁、钼片等材料表面的氢化、硝化处理及半导体材料掺杂，而在光电领域，PVD技术成功制备了光敏电致变色材料及生物材料磁光材料等新型光电材料。

在化学领域，PVD技术成功制备了一系列清洁和安全的新型化学淀积物，如钛纠铝和氧化铝等纳米电泳材料，以及铝箔膜、氧化磷蒸发源等高级涂层材料。

因此，PVD技术在如今的科技界中已是不可或缺的技术之一。

三、PVD技术中存在的问题尽管PVD技术有着广泛的应用，但也存在着几个主要问题，防止大规模的应用。

化学气相沉积技术的研究与应用进展

化学气相沉积技术的研究与应用进展化学气相沉积技术是一种将气态前体材料转化为固态材料的技术，广泛应用于半导体、纳米材料、薄膜制备等领域。

近年来，化学气相沉积技术得到了快速的发展，不断取得新的研究进展和应用突破。

化学气相沉积技术在半导体材料领域取得了重要进展。

以金属有机化合物、卤化物等为前体材料的化学气相沉积技术可以制备高质量的半导体材料，如氮化镓（GaN）和磷化铟（InP）等。

这些材料具有较高的结晶质量和较好的光电性能，广泛应用于LED、激光器、太阳能电池等器件中。

化学气相沉积技术在纳米材料制备方面有了重要突破。

通过精确控制反应条件和前体材料的浓度，可以制备出尺寸均一、形貌可控的纳米材料。

通过化学气相沉积技术可以制备出单分散的金纳米颗粒，具有较高的催化活性和表面增强拉曼光谱（SERS）效应，可应用于催化剂、传感器等领域。

化学气相沉积技术在薄膜制备方面也取得了重要进展。

通过调节反应条件和前体材料的输送速率，可以制备出各种薄膜材料，如金属薄膜、氧化物薄膜等。

这些薄膜具有较好的结晶性、致密性和光学性能，可以应用于集成电路、光学器件等领域。

特别是通过化学气相沉积技术制备的二维材料，如石墨烯和二硫化钼等，具有良好的电学和光学性能，被广泛研究和应用于电子器件和光电领域。

化学气相沉积技术还可以通过掺杂或合金化来改变材料的性质。

通过在化学气相沉积过程中引入掺杂元素，可以实现半导体材料的n型或p型导电性，扩展了半导体器件的应用范围。

通过合金化制备材料，可以调控材料的晶格结构和物理性质，实现更广泛的材料应用。

化学气相沉积技术是一种十分重要的材料制备技术，在各个领域都取得了重要的研究进展和应用突破。

随着研究的深入和技术的不断创新，化学气相沉积技术将会在未来的科学研究和工业应用中发挥更加重要的作用。

化学气相沉积技术的研究与应用进展

化学气相沉积技术的研究与应用进展化学气相沉积技术（Chemical Vapor Deposition, CVD）是一种利用化学反应来在基底表面沉积出固体薄膜或者纳米材料的技术。

它主要是利用气态前体物质在表面化学的吸附、扩散、反应和结晶生长等过程来制备新材料。

CVD技术具有高效、低成本、高纯度等优势，因此在许多领域均有广泛的应用。

本文将对CVD技术的研究进展和应用进行综述。

一、CVD技术的基本原理CVD技术的基本原理是通过将气态前体物质引入反应室，利用热能或者其他激发能量使其发生化学反应，沉积在基底表面上，形成固体薄膜或纳米材料。

其基本反应可以表示为：CX3Y + Z → C + WY + ZCX3Y表示气态前体物质，Z表示激发能量，C表示所需的碳原子，WY表示所需的合金元素原子，Z表示副产物。

CVD技术可分为热CVD和等离子CVD两种基本类型。

热CVD是指通过加热气态前体物质使其发生化学反应，沉积在表面上。

而等离子CVD是在气态前体物质的基础上引入等离子体，利用等离子体激发能量来促进反应。

CVD技术在材料制备领域中得到了广泛的应用，例如在光伏、电子器件、涂料和表面改性等方面。

二、CVD技术的研究进展近年来，CVD技术在材料制备领域中取得了一些重要的研究进展。

金属氧化物薄膜材料、碳纳米管以及二维材料等新型材料的制备是研究重点。

1. 金属氧化物薄膜材料金属氧化物薄膜材料是一类具有广泛应用前景的功能材料，具有诸如光电性能、磁性能、导电性能等优异特性。

采用CVD技术可以制备出高质量的金属氧化物薄膜材料，如氧化锌薄膜、氧化铝薄膜等。

通过调控反应条件，可以实现对薄膜材料的性能和结构的精确控制，满足不同应用领域的需求。

ZnO薄膜可用于光电器件、传感器等方面。

2. 碳纳米管碳纳米管是一种结构独特、性能优越的纳米材料，具有优异的力学性能、导电性能和热导性能等特点。

CVD技术可以在金属催化剂上高效制备碳纳米管，制备过程中对反应温度、气氛、催化剂种类等参数的控制可以实现碳纳米管的外径、内径、长度和取向等方面的调控。

物理气相沉积的应用

物理气相沉积的应用物理气相沉积技术表示在真空亲件下,采用物理方法,将材料源一一固体或液体表面气化成气态原子、分子或部分电离成离子,并通过低压气体(或等离子体)过程,在基体表面沉积具有某种特殊功能的薄膜的技术.物理气相沉积的主要方蒸镀、溅射镀膜电弧等离子体镀、离子镀膜,及分子束外延等.发展到目前,物理气相沉积技术不仅可沉积金属膜、合金膜、还可以沉积化合物、陶瓷、半导体、聚合物膜等.真空蒸镀基本原则是在真空条件下,使金属、金属合金或化合物蒸发,然后沉积在基体面上,蒸发的方法常用电阻加热,高频感应加热,电子柬、激光束、离子束高能轰击镀料,使蒸发成气相,然后沉积在基体表面,历史上,真空蒸镀是PVD法中使用最早的技术.溅射镀膜基本原理是充氩(Ar)气的真空条件下,使氩气进行辉光放电,这时氩(Ar)原子电离成氩离子离子在电场力的作用下,加速轰击以镀料制作的阴极靶材,靶木被溅射出来而沉积到工件表面.如果采用直流辉光放电,称直流(Qc)溅射,射频(RF)辉光放电引起的称射频溅射.磁控(M)辉光放电引起的称磁控溅射.电弧等离子体镀膜基本原理是在真空条件下,用引弧针引弧,使真空金壁(阳极)和镀材(阴极)之间进行弧光放电,阴极表面快速移动着多个阴极弧斑,不断迅速蒸发甚至"异华"镀料,使之电离成以镀料为主要成的电弧等离子体,并能迅速将镀料沉积于基体.因为有多弧斑,所以也称多弧蒸发离化过程.离子镀基本原理是在真空亲件下,采用某种等离子体电离技术,使镀料原子部分电离成离子,同时产生许多高能量的中性原子,在被镀基体上加负偏压.这样在深度负偏压的作用下,离子沉积于基体表面形成薄膜.物理气相沉积技术基本原理可分三个工艺步骤:(1)镀料的气化:即使镀料蒸发,异华或被溅射,也就是通过镀料的气化源.(2)镀料原子或离子的迁移:由气化源供出原子、分子或离子经过碰撞后,产生多种反应.(3)镀料原子、分子或离子在基体上沉积.物理气相沉积技术工艺过程简单,对环境改善,无污染,耗材少,成膜均匀致密,与基体的结合力强.该技术广泛应用于航空航天、电子、光学、机械、建筑、轻工、冶金、材料等领域,可制备具有耐磨、耐腐饰、装饰、导电、绝缘、光导、压电、磁性、润滑、超导等特性的膜层.随着高科技及新兴工业发展,物理气相沉积技术出现了不少新的先进的亮点,如多弧离子镀与磁控溅射兼容技术,大型矩形长弧靶和溅射靶,非平衡磁控溅射靶,孪生靶技术,带状泡沫多弧沉积卷绕镀层技术,条状纤维织物卷绕镀层技术等,使用的镀层成套设备,向计算机全自动,大型化工业规模方向发展.。

化学气相沉积技术的研究与应用进展

化学气相沉积技术的研究与应用进展1. 引言1.1 化学气相沉积技术的研究与应用进展概述化学气相沉积技术是一种重要的薄膜制备技术，通过在气相中将原料气体分解并沉积在基板表面上来制备材料。

随着科学技术的进步和需求的增长，化学气相沉积技术在材料制备领域得到了广泛的应用和研究。

本文将对化学气相沉积技术的研究与应用进展进行综述。

化学气相沉积技术已有几十年的发展历史，经过不断改进和创新，已成为一种成熟且高效的材料制备技术。

在基本原理方面，化学气相沉积技术通过控制原料气体的流量、温度和压力等参数，实现在基板表面沉积材料，具有很高的制备精度和成膜速度。

在材料制备中，化学气相沉积技术被广泛应用于金属、半导体、陶瓷等材料的制备，具有制备成本低、生产效率高等优点。

在纳米材料合成方面，化学气相沉积技术已成为一种重要的纳米材料制备方法，可以制备出具有特殊结构和性质的纳米材料。

未来，化学气相沉积技术的发展方向主要包括提高制备效率、增加制备材料种类、改进沉积机理等方面。

化学气相沉积技术在材料科学领域的重要性将继续增强，对于推动材料制备和性能提升将起到重要作用。

化学气相沉积技术的研究与应用前景广阔，将为材料制备领域带来更多创新和发展机遇。

2. 正文2.1 化学气相沉积技术的发展历史。

化学气相沉积技术的发展历史可以追溯到上世纪50年代。

最初，这项技术主要应用于半导体行业，用于生产电子器件。

随着科学技术的不断发展和进步，化学气相沉积技术逐渐扩展到其他领域，如材料科学、纳米技术等。

在发展的初期阶段，化学气相沉积技术主要是采用简单的热解法，通过将气体混合与基底表面的化学反应来形成薄膜。

随后，随着更多先进技术的引入，如等离子体增强化学气相沉积、光化学气相沉积等，化学气相沉积技术得到了更大的发展。

20世纪80年代至90年代，随着纳米技术的兴起，化学气相沉积技术在纳米材料合成中得到了广泛的应用。

通过调控反应条件和基底材料，可以实现对纳米结构材料的精确控制，为纳米科技的发展提供了重要的技术支持。

物理气相沉积催化合成介孔材料的研究

物理气相沉积催化合成介孔材料的研究随着科技的不断发展，人们对材料的要求也越来越高。

介孔材料正是近年来备受研究者关注的热门领域之一。

在这个领域中，物理气相沉积催化合成介孔材料的技术得到了广泛的应用和发展。

本文将从介孔材料的概念、物理气相沉积技术、催化合成机理及其应用等方面入手，对其研究进展进行综述。

一、介孔材料的概念介孔材料是指孔径在2至50nm之间的多孔材料。

与传统的多孔材料相比，介孔材料具有比较稳定的孔径和较高的孔容，具有广泛的应用前景。

常见的介孔材料有SiO2、TiO2、Al2O3等。

在应用上，介孔材料可以用于分离、催化、电子、传感器等领域。

二、物理气相沉积技术物理气相沉积技术是制备介孔材料的一种重要方法。

其工作原理是在高温下将气态前体分子或离子束沉积到基底表面上，形成一层材料。

该技术被广泛应用于制备半导体材料、薄膜材料等领域。

物理气相沉积技术的优点在于制备过程简单、可以制备大面积薄膜、成本较低等。

三、催化合成机理催化合成介孔材料的机理比较复杂。

一种常用的催化剂是金属有机化合物。

通过引入金属有机化合物在制备过程中起到催化脱除有机模板剂的作用。

在制备介孔材料的过程中，有机模板剂是非常重要的。

其在制备过程中起到了重要的模板作用，使得材料能够具有孔壁结构。

在催化剂的作用下，有机模板剂被脱除，留下具有介孔结构的材料。

四、应用领域介孔材料具有非常广泛的应用前景。

其中，较为重要的领域有汽车尾气净化、催化剂载体、药物缓释、油水分离等。

介孔材料可以作为催化剂的载体，其具有高比表面积、孔容大等优点，可以将催化剂均匀分散在介孔孔道中，得到更高的催化活性和选择性。

此外，介孔材料还可以用于油水分离、生物医学等领域。

五、结论介孔材料是多孔材料的重要分支领域。

物理气相沉积催化合成介孔材料是制备介孔材料的重要方法之一。

本文从介孔材料的概念入手，介绍了物理气相沉积技术、催化合成机理及其应用。

介孔材料具有广泛的应用前景，其在催化剂载体、油水分离、药物缓释等领域具有广泛的应用前景。

脉冲激光气相沉积技术及其在ICF薄膜靶制备中的应用

第14卷　第6期强激光与粒子束Vol.14,No.6 2002年11月HIGH POWER LASER AND PARTIC LE BE AMS Nov.,2002　文章编号:　100124322(2002)0620873204脉冲激光气相沉积技术及其在ICF薄膜靶制备中的应用Ξ吴卫东,　许　华,　魏　胜,　唐永建,　陈正豪(中国工程物理研究院激光聚变研究中心,四川绵阳621900) 摘　要:　在ICF 实验及天体物理的辐射不透明实验中,经常用到多层薄膜靶,激光脉冲气相沉积(P LD )技术是制备多层薄膜靶的较好方法。

论述了P LD 技术的原理、实验方法和装置的设计,用该方法初步制备了原子级光滑的Cu 及Cu ΠFe 薄膜。

Cu 薄膜的均方根粗糙度为0.2nm ,Fe 薄膜的均方根粗糙度为0.4nm 。

关键词:　脉冲激光气相沉积;　ICF ;　靶制备中图分类号:　T L639.11 文献标识码:　A 在间接驱动ICF 实验中,驱动燃料靶丸的能量来自激光加热黑腔产生的软X 射线,因此改善黑腔的材料以增强产生软X 射线的能量和提高软X 射线的利用率是一个重要的问题,而多层膜和混合膜是解决这一问题的有效途径;同时在进行辐射不透明度的研究时也常常用到多层靶和合金靶。

因此,多层金属薄膜靶的制备技术日益受到人们关注。

脉冲激光器在过去的三十多年被用来产生高温高密度等离子体。

二十世纪八十年代以来,人们开始使用功率密度稍低的准分子激光器来沉积薄膜材料[1～6]。

利用大功率激光的热效应来制备薄膜[7～9],其原理是将激光束经过窗口引入真空容器内,照射并加热蒸发蒸镀材料,使其沉积在基片上。

这种方法的特点可概括如下:(1)可以蒸镀能吸收激光的高熔点物质(如石墨,其熔点>3500℃);(2)可得到极大的蒸发速率;(3)使用脉冲激光仅使靶表面层熔化、蒸发,蒸镀方法特殊;(4)材料加热源与蒸镀材料、基片不处于同一腔室,因此容易控制蒸镀环境气氛。
