电工电子实验指导书一、引言电工电子实验是电工电子专业学生进行实践课程的重要部分。
本实验指导书旨在为学生提供详细的实验操作步骤和相关知识，帮助学生掌握电工电子实验的基本技能和原理。
二、实验目的本实验旨在使学生：1. 熟悉电工电子实验室的基本设备和仪器；2. 掌握基本的电工电子实验操作技能；3. 理解电工电子实验的基本原理和相关知识；4. 培养实验观察能力和解决问题的能力。
三、实验器材和材料1.示波器2.函数发生器3.直流电源4.电阻器5.电容器6.电感器7.连接线等四、实验内容本次实验共包括以下几个实验项目：1. 交流电压测量实验2. 直流电路测量实验3. 电阻测量实验4. 电容测量实验5. 电感测量实验实验一：交流电压测量实验1. 接线：使用连接线将示波器和测量电路连接。
2. 调节示波器：根据待测交流电压的幅值和频率，调节示波器的控制方式和显示范围。
3. 读取电压值：在示波器上读取交流电压的值，并记录。
实验二：直流电路测量实验1. 接线：使用连接线将电源、电阻器和电压表连接成直流电路。
2. 开启电源：根据实验要求确定电源的电压，并将电源开启。
3. 测量电压：使用电压表测量电路中各个元件的电压值，并记录。
实验三：电阻测量实验1. 接线：使用连接线将电源、电阻器和电流表连接成电阻测量电路。
2. 开启电源：根据实验要求确定电源的电压，并将电源开启。
3. 测量电阻：使用电流表测量电阻器中通过的电流，并结合已知电压计算出电阻的值。
实验四：电容测量实验1. 接线：使用连接线将电容器、电阻器和电源连接成电容测量电路。
2. 开启电源：根据实验要求确定电源的电压，并将电源开启。
3. 充电和放电：观察电容器充电和放电的过程，并记录相应的电容器电压。
4. 计算电容：使用已知的电阻值和充电时间计算电容器的电容值。
实验五：电感测量实验1. 接线：使用连接线将电感器、电阻器和电源连接成电感测量电路。
2. 开启电源：根据实验要求确定电源的电压，并将电源开启。
电路实验报告吐槽

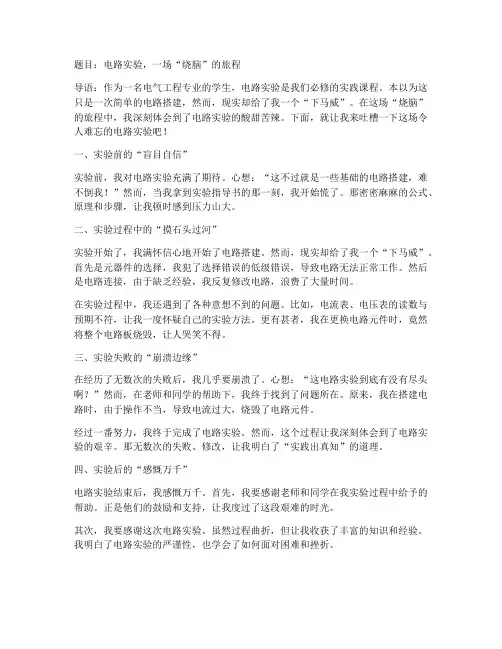

题目：电路实验，一场“烧脑”的旅程导语：作为一名电气工程专业的学生，电路实验是我们必修的实践课程。
