奥的斯电梯最新调试资料全
奥的斯电梯调试资料
奥的斯电梯调试资料，LCB-II TOMCB配SIEI变频器调试资料一、上电前的检查对照电气原理图检查主回路，安全回路，抱闸回路等的接线。
二、电机自整定(请注意下面所述自整定方法均在主机空载情况下进行!电机三相请严格和控制柜内对应，请相信这样做可以让您节约不少时间。
)☆小帮助：SIEI变频器的参数树确认可安全上电后，首先可进行电机自整定(可仅给变频器供电，主板可不上电)。
首先请把变频器的参数复位,菜单方法如下：STARTUP→STARTUP CONFIG→LOAD DEFULT 按下面板ENTER键后，参数复位。
切记：参数复位后，必须先保存一遍。
菜单方法如下:STARTUP→SAVE CONFIG随即可进行电机自整定：1.参数的输入：(1)Startup→Startup Config→Enter setup mode→Drive Data→φMains voltage=400VφAmbient temp=40φSwitching freq=8kHZφSpd ref/fbk res=0.03125rpm→Motor Data→φRated Voltage=380VφRated Current=** A(电机额定电流)φRated Speed=** rpm(电机额定转速)φPole Pairs=** (注意：此值是极对数)φTorque Constant=** (额定转矩除以额定电流可得出此值)φEMF Constant=0(反电势，设为0，由自整定得出)φStator resist=0(定子电阻，设为0，由自整定得出)φlss inductance=0(阻抗，设为0，由自整定得出)→Curreg Autotune Results→φMesasured RS=0 ohmφMesasured DTL=0 VφMesasured DTS=0 ohmφMesasured LsSigma=0 H2.电机的整定以上参数设定完毕后，进入Autotune选项，进行电机自整定，步骤如下：Startup→Startup Config→Enter setup mode→Setup MODE看到上面第三个方框画面后，闭合控制柜内CP3,CP4开关，短接TOMCB JP5.7和5.8，再短接TOMCB JP8.1(使能)和JP8.5(COM)，按下绿色I键，电机便开始自整定。
西子奥的斯电梯调试资料 (1)
数字式大厅/轿内显示
明
13
CFT
餐厅等待
14
ELTU
轿厢应急照明
15
BELL
轿厢警铃
16
FSL
轿内消防状态提醒显示
17
DCP
轿厢开关门延时保护
18
COR
修正运行
19
OHT
驱动设备过热保护
20
CCM
轿厢到站钟
21
EN-CCO
反向指令自动消除
22
PKS
停梯开关
23
SE
启动时力矩补偿
24
FD
故障自诊断
25
明
注3：M3-3-1-1中预转矩数值与M3-3-5补偿量的乘积，为系
统实际加载补偿量
b 根据M3-1-3中LOAD PERCENT参数变化，监控开关动作。
如开关动作：
LOAD PRECENT参数＝M3-3-5中相对应负载的补偿量与平
衡负载系数的差的绝对值。
如开关不动作：
LOAD PRECENT参数＝M3-3-5中相对应负载的补偿量与0
驱 动 组 件 接 口
信
信
号信
号
号信
号
编码器信号接口
DC24V电源
群控接口 远程监控接口
逻辑控制部分服务 器接口 驱动控制部分服务 器接口
LMCB
LMCB板端子定义
板
端子号 脚数
信号流向
信号定义
备注
介 绍
P1
8 外部→
BS2,LNS,50%,25%,ANSS ，1LV,2LV
DC30V/DC24 V
序号
符号
功能
制
1

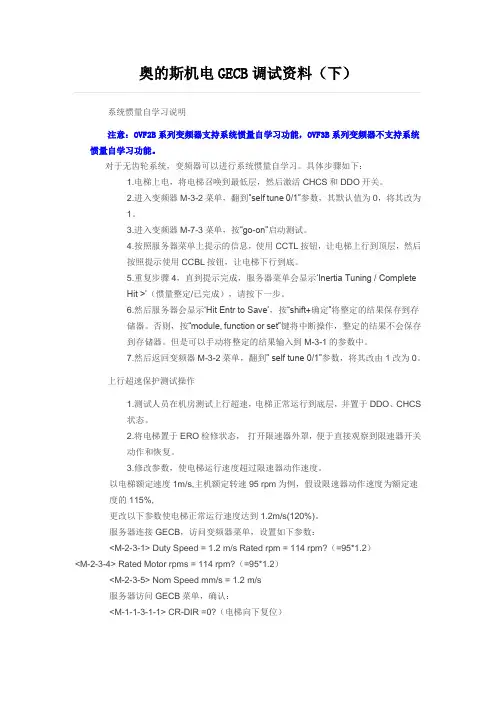

奥的斯机电调试资料下
奥的斯机电GECB调试资料（下）系统惯量自学习说明注意：OVF2B系列变频器支持系统惯量自学习功能，OVF3B系列变频器不支持系统惯量自学习功能。
对于无齿轮系统，变频器可以进行系统惯量自学习。
具体步骤如下：1.电梯上电，将电梯召唤到最低层，然后激活CHCS和DDO开关。
2.进入变频器M-3-2菜单，翻到”self tune 0/1”参数，其默认值为0，将其改为1。
3.进入变频器M-7-3菜单，按“go-on”启动测试。
4.按照服务器菜单上提示的信息，使用CCTL按钮，让电梯上行到顶层，然后按照提示使用CCBL按钮，让电梯下行到底。
5.重复步骤4，直到提示完成，服务器菜单会显示‘Inertia Tuning / CompleteHit >’（惯量整定/已完成），请按下一步。
6.然后服务器会显示‘Hit Entr to Save’，按“shift+确定”将整定的结果保存到存储器。
否则，按“module, function or set”键将中断操作，整定的结果不会保存到存储器。
但是可以手动将整定的结果输入到M-3-1的参数中。
7.然后返回变频器M-3-2菜单，翻到” self tune 0/1”参数，将其改由1改为0。
上行超速保护测试操作1.测试人员在机房测试上行超速，电梯正常运行到底层，并置于DDO、CHCS状态。
2.将电梯置于ERO检修状态，打开限速器外罩，便于直接观察到限速器开关动作和恢复。
3.修改参数，使电梯运行速度超过限速器动作速度。
以电梯额定速度1m/s,主机额定转速95 rpm为例，假设限速器动作速度为额定速度的115%,更改以下参数使电梯正常运行速度达到1.2m/s(120%)。
服务器连接GECB，访问变频器菜单，设置如下参数：<M-2-3-1> Duty Speed = 1.2 m/s Rated rpm = 114 rpm?（=95*1.2）<M-2-3-4> Rated Motor rpms = 114 rpm?（=95*1.2）<M-2-3-5> Nom Speed mm/s = 1.2 m/s服务器访问GECB菜单，确认：<M-1-1-3-1-1> CR-DIR =0?（电梯向下复位）4.上下检修运行电梯，确认检修运行正常后，将电梯停在脱离1LS区域并切换到正常运行状态，使电梯复位到底层（电梯或将就近平层）、停车。
西子奥的斯电梯调试资料 (1)
序号
符号
功能
制
1
ADO
提前开门
2
ANS
防捣乱功能
柜
3
LRU
光幕保护
4
ATT
有司机服务
功
5
EFO
紧急消防操作
6
EFS
紧急消防员操作
能 说
7
ISC
独立服务
8
NSB
司机直驶
明
9
DHB
开门保持按钮
10
GROUP
并联/群控
11
AES
AES小区监控系统*
12
ARED
停电应急平层装置
13
HL
厅外到站钟
14
REL
自动再平层
数字式大厅/轿内显示
明
13
CFT
餐厅等待
14
ELTU
轿厢应急照明
15
BELL
轿厢警铃
16
FSL
轿内消防状态提醒显示
17
DCP
轿厢开关门延时保护
18
COR
修正运行
19
OHT
驱动设备过热保护
20
CCM
轿厢到站钟
21
EN-CCO
反向指令自动消除
22
PKS
停梯开关
23
SE
启动时力矩补偿
24
FD
故障自诊断
25
15
REM-X
REM-X远程监测服务*
16
VR
语音报站
17 AUTO-PKS
定时开关机*
18
IC CARD
智能IC卡管理*
19
LPT
21
奥的斯电梯3200调试资料2
奥的斯电梯3200调试资料2电梯运行方向全都的钢丝绳滑移太大。
2101 PSR Big neg slip 与电梯运行方向相反的钢丝绳滑移太大。
2102 PSR Pos mes flt PVT 读取的位置已位于平层区, 但DZ 未有输入, 应检查光电.2103 PSR Inv FLOOR COUNT 无效的楼层计数，楼层计数与实际井道楼层数不全都，或者超出最高或最低楼层的限制。
一般发生于断电后轿厢位置被移动, 再次送电后即有此故障.2104 PSR Inv raw pos PVT 脉冲数发生特别转变, 检查PVT 及MCSS 与DBSS 连线.2105 PSR DZ error DZ 输入信号错误2106 PSR DZ1 error DZ1 输入挨次错误2107 PSR DZ2 error DZ2 输入挨次错误2108 PSR 1LS error 1LS 输入挨次错误。
电梯停在底层，DZ 动作而没有1LS 信号，或者1LS 信号在1LS 开关之前动作。
也有可能1LS 和2LS 同时动作。
2109 PSR 2LS error 1,2 2LS 输入挨次错误。
电梯停在底层，DZ 动作而没有2LS 信号，或者2LS 信号在2LS 开关之前动作。
也有可能1LS 和2LS 同时动作。
注1 ：电梯执行了紧急停止。
注2 ：假如故障次数超过允许再试的设定次数（安装参数设定），系统运行将会终止。
故障来源：OCSS 通讯故障代码服务器显示说明2304 OCSS comm. error OCSS 通讯错误。
故障来源：DISS/ADISS 通讯故障代码服务器显示说明2404 DCSS comm. error DCSS 通讯错误。
故障代码服务器显示说明2505 DBSS comm. error MCSS 和DBSS 的通讯超时，或者输出缓冲器溢出。
故障来源：曲线发生器故障代码服务器显示说明2600 PGE overshoot 电梯冲过停层位置, 与加速度, 加加速度过高有关.2601 PGE synchron err 曲线同步错误. 一旦有此故障发生, 应更换MCSS 板.2602 PGE FXG timeout 在4 秒内未完成平层动作, 可能是参数GAIN FIXED POSCT 过小.故障来源：运行规律状态故障代码服务器显示说明2700 DBSS rdy/brk DBSS 状态不正常, 应检查DBSS 记录.2701 DBSS ready timeout 在运行驱动状态" PREPARE TO RUN '或复位后5 秒钟，驱动器未预备运行，超时故障。
天津奥的斯电梯快车电梯调试报告
天津奥的斯电梯快车电梯调试报告一、背景介绍二、调试目标1.确保电梯各系统正常工作，达到设计要求；2.检查电梯运行平稳，无异常震动；3.测试电梯速度和载重能力是否满足设计要求；4.确定电梯各功能按键是否灵敏可靠；5.检查紧急停机按钮是否正常使用；6.检验自动救援系统是否可靠。
三、调试步骤1.检查电梯是否安装牢固，各部件是否连接紧密；2.开启电梯主电源，检查控制系统和运行系统的供电情况；3.检查电梯是否能正常启动，并进行空载状态下的测试运行，确认运行平稳；4.调试电梯各楼层的到站开关，确保电梯能准确停靠在所需楼层；5.检查电梯各层门的开启和关闭，确保无异常情况；6.进行负载测试，测试电梯的承载能力，并确保电梯运行平稳；7.检查电梯轿厢内的按键是否灵敏，确保乘客操作的顺畅；8.测试紧急停机按钮，确保在紧急情况下能够快速停机；9.测试自动救援系统，模拟断电情况下，电梯是否能自动切换到备用电源并继续运行；10.检查电梯各部件的温度是否正常，确保电梯运行不会过热；11.进行其他必要的测试，如安全装置的功能测试等。
四、调试结果经过以上步骤的调试，我们发现该电梯各系统工作正常，运行平稳，满足设计要求。
具体结果如下：1.电梯能够启动和停止，运行平稳，无明显震动；2.运行速度符合设计要求，载重能力满足设计要求；3.各楼层的到站开关准确，能够准确停靠在所需楼层；4.电梯门的开启和关闭正常，无卡阻现象；5.按键操作灵敏可靠，乘客可顺利选择目的地；6.紧急停机按钮可靠，能够迅速停机；7.自动救援系统可靠，断电情况下能切换到备用电源并继续运行；8.电梯各部件温度正常，无过热现象；9.安全装置功能正常，可保障乘客的安全。
五、存在问题及解决方案在调试过程中，我们发现了一些问题，并及时采取了相应的解决方案，具体如下：1.在负载测试中，电梯出现空载和满载时速度有所偏差的问题。
我们将校准电梯的速度传感器，并重新测试，问题得到解决；2.在按键操作灵敏性测试中，发现电梯其中一层的按钮有时会有误触现象。
西子奥的斯电梯最新OH 863调试资料
西子奥的斯电梯最新OH 863调试资料西子奥的斯电梯最新oh-863调试资料文件编号：调试手册西子奥的斯电梯有限公司罗玉明电梯资料提供更多oh-conb863_sur_zhoh-conb8631.0~2.5m/sno.:oh-conb863_sur_zhdate:2021-11-12page:2/57fim工地调试手册pack日期部件版本部件名称gecbmcbc硬件版本gda26800lj1kaa26800abg1kaa26800abg4变频器软件版本gaa30780dag或更高gaa30780dag或更高gaa30780dag或更高x2230581aaa 或更高3.6或更高修改日期亲笔签名oh-conb8631.0~2.5m/sno.:oh-conb863_sur_zhdate:2021-11-12page:3/57fim工地调试手册pack12345678910111213141516oh-conb8631.0~2.5m/sno.:oh-conb863_sur_zhdate:2021-11-12page:4/57fim工地调试手册pack目录1详述............................................................................ ..........................................................................52检修模式运转条件检查............................................................................ (73456)检修模式gecb上电检查............................................................................ .....................................8变频器参数设置............................................................................ ....................................................10mcbc参数确认............................................................................ ...................................................18主机自学习............................................................................ (19)7编码器定位............................................................................ ............................................................208模拟输出入口整定............................................................................ ................................................219电梯运转方向检查............................................................................ ................................................2110点动运转模式............................................................................ ........................................................2211边线参照系统调整............................................................................ ................................................2212首次正常运转准备工作............................................................................ ................................................2313井道边线自自学............................................................................ ....................................................2414dcs（门检测运转）操作方式............................................................................ ....................................2515正常运转............................................................................ ................................................................2616均衡系数调整............................................................................ ........................................................2617正常运转的平层边线的调整............................................................................ ................................2618故障确定............................................................................ ................................................................2719下行闯红灯维护测试操作方式............................................................................ ........................................3820gecb常见问题处置............................................................................ ............................................3821gecb特定功能设置............................................................................ ............................................3922gecb参数设置............................................................................ . (41)oh-conb8631.0~2.5m/sno.:oh-conb863_sur_zhdate:2021-11-12page:5/57fim工地调试手册pack1概述oh-conb863控制系统提及了gecb做为电梯控制系统的核心，充份稀释了otis技术，利用otis高可靠性的can-bus通讯系统，将电梯的各个部件密切的连在一起。
奥的斯电梯OTIS_AT120_门机调试
奥的斯电梯OTIS_AT120_门机调试1. 简介本文档将介绍奥的斯电梯OTIS_AT120门机的调试步骤和方法。
门机是电梯的一个重要组成部分，其功能是控制电梯门的打开和关闭，确保乘客进出电梯的安全。
2. 调试前准备工作在进行门机调试之前，需要做一些准备工作：•获取OTIS_AT120电梯门机的调试手册和相关技术资料。
•确保所有调试工具和设备的正常运作，包括计算机、电源线、通信线等。
•确保电梯的电源和空气压力正常供应。
3. 调试步骤步骤一：连接调试设备将电脑与OTIS_AT120电梯门机连接，确保通信线正常连接。
检查调试设备是否能够正常工作，并确保所使用的调试软件与门机匹配。
步骤二：检查电源和信号线在门机调试之前，需要确保电源和信号线接线正确且无损坏。
使用万用表测试电源和信号线的电压和阻抗，确保在正常范围内。
如果有异常，需要检查接线并解决问题。
步骤三：检查门机硬件在进行门机调试之前，需要检查门机的硬件是否正常工作。
检查门机的电机、开关、传感器等是否正常，确保其能够正常运转。
步骤四：调试门机参数门机调试涉及到一些参数的调整，这些参数包括但不限于门机开门速度、门机关闭速度、开门距离、关闭距离等。
根据OTS_AT120门机的调试手册，逐个调整这些参数，确保门机的运行符合要求。
步骤五：进行功能调试功能调试是门机调试的一个重要部分，通过检测和控制门机的开门和关门动作，确保其正常工作。
在进行功能调试时，需要注意以下几点：•检查开门和关门按钮的响应是否正常，确保乘客可以方便地控制电梯门。
•检查门机在各种情况下的运行状态，包括正常运行、电源异常、通信故障等情况下的门机行为。
•检查门机在紧急情况下的应急措施，如门机故障时的故障处理方法等。
步骤六：记录和整理调试结果在调试过程中，需要及时记录和整理调试结果。
包括调试过程中的参数调整记录、问题和异常的记录以及解决方法等。
这些记录有助于后续的维护和故障排除工作。
4. 调试注意事项•在进行门机调试时，务必按照技术资料和调试手册的要求操作，避免错误操作导致的故障。

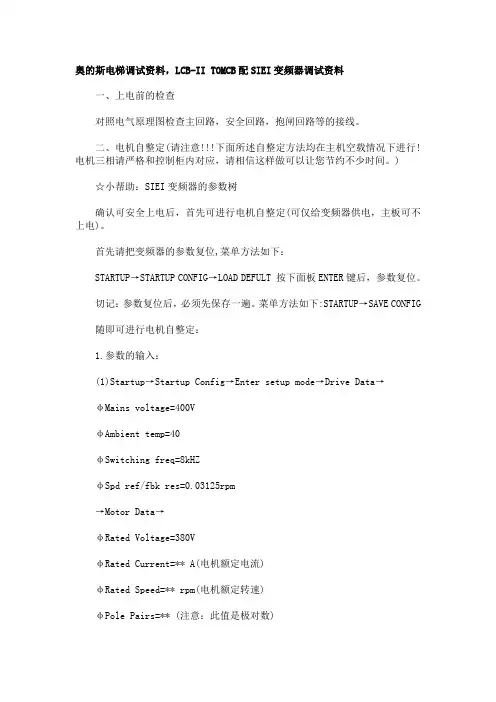

奥的斯电梯调试资料
奥的斯电梯调试资料，LCB—II TOMCB配SIEI变频器调试资料一、上电前的检查对照电气原理图检查主回路，安全回路，抱闸回路等的接线。
二、电机自整定(请注意！！!下面所述自整定方法均在主机空载情况下进行！电机三相请严格和控制柜内对应，请相信这样做可以让您节约不少时间。
)☆小帮助：SIEI变频器的参数树确认可安全上电后，首先可进行电机自整定(可仅给变频器供电，主板可不上电).首先请把变频器的参数复位,菜单方法如下：STARTUP→STARTUP CONFIG→LOAD DEFULT 按下面板ENTER键后，参数复位.切记：参数复位后，必须先保存一遍。
菜单方法如下:STARTUP→SAVE CONFIG随即可进行电机自整定：1。
参数的输入：（1)Startup→Startup Config→Enter setup mode→Drive Data→φMains voltage=400VφAmbient temp=40φSwitching freq=8kHZφSpd ref/fbk res=0.03125rpm→Motor Data→φRated Voltage=380VφRated Current=＊＊ A(电机额定电流)φRated Speed=*＊ rpm(电机额定转速）φPole Pairs=＊＊（注意：此值是极对数)φTorque Constant=*＊（额定转矩除以额定电流可得出此值)φEMF Constant=0(反电势，设为0，由自整定得出）φStator resist=0(定子电阻，设为0,由自整定得出)φlss inductance=0（阻抗,设为0，由自整定得出)→Curreg Autotune Results→φMesasured RS=0 ohmφMesasured DTL=0 VφMesasured DTS=0 ohmφMesasured LsSigma=0 H2。
电机的整定以上参数设定完毕后,进入Autotune选项，进行电机自整定，步骤如下：Startup→Startup Config→Enter setup mode→Setup MODE看到上面第三个方框画面后,闭合控制柜内CP3，CP4开关，短接TOMCB JP5.7和5。
奥的斯电梯最新调试资料
调试手册奥的斯电梯有限公司文件编号：OH-CONB863_SUR_ZH原始会签记录授权AUTH. CAL4804 部件版本更改记录This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered～others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned～XOEC.目录1概述2检修模式运行条件检查3检修模式GECB上电检查4变频器参数设置5MCBC参数确认6主机自学习7编码器定位8模拟输出入口整定9电梯运行方向检查10点动运行模式11位置参考系统调整12首次正常运行准备13井道位置自学习14DCS（门检测运行）操作15正常运行16平衡系数调整17正常运行的平层位置的调整18故障排除19上行超速保护测试操作20GECB常见问题处理21GECB特殊功能设置22GECB参数设置概述OH-CONB863控制系统引用了GECB作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS 高可靠性的CAN-Bus通讯系统，将电梯的各个部件紧密的连在一起。
驱动部分则采用意大利高精度的矢量变频技术，使电梯的运行更加平稳舒适，同时其流畅简洁的外观也令人赏心悦目。
奥的斯电梯调试资料
奥的斯电梯最新调试资料————————————————————————————————作者：————————————————————————————————日期：调试手册奥的斯电梯有限公司文件编号：OH-CONB863_SUR_ZH原始会签记录编制卢翊校对陈华坚审核李强批准刘祖斌部门PDC 部门PDC 部门EC 部门PDC 日期2008-11-12 日期2009-02-11 日期2009-02-16 日期2009-02-18 授权AUTH. CAL4804部件版本部件名称硬件版本软件版本GECB GDA26800LJ1 GAA30780DAG 或更高KAA26800ABG1 GAA30780DAG 或更高KAA26800ABG4 GAA30780DAG 或更高MCBC XAA26805AAA XAAA 或更高变频器SIEI AVRy 3.6 或更高注意：部件版本可能会随时更新，有需要最新部件版本参数和I/O表，请上工程中心网站读取或下载。
更改记录序号更改PC 更改内容描述更改日期签名1 CAL5469 Page10,增加变频器converter部分说明Page22,更改光电的常开常闭类型说明2009-5-26 薛维祥2 CAL5779 Page7,增加技术文件说明中门机的文件,并更改相关说明Page10,更改门机类型参数Page18,MCBC软件更改，更改MCBC的的参数菜单F13位Bottom LandingPage 35,增加一个MCBC的故障信息2009-7-27 薛维祥3 CAL8052 1）第2页，修改软件版本号；2）第9、12、13、17页，修改参数值，增加描述；3）第38页，增加上行超速保护的测试方式。
2010-6-22 王恒4 CAL8274 第18，19页更改MCBC参数描述2010-11-16 王恒5 CAL8751 更改第7~9，13,14,19,27页，增加第39至58页，GECB常见故障分析、特殊功能设置及参数表2011-03-10 薛维祥678910111213141516This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”).It is delivered～others on the express condition that it will be used only for, or on behalf of, XOEC;that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned～XOEC.目录1概述 (4)2检修模式运行条件检查 (6)3检修模式GECB上电检查 (7)4变频器参数设置 (9)5MCBC参数确认 (14)6主机自学习 (15)7编码器定位 (17)8模拟输出入口整定 (17)9电梯运行方向检查 (17)10 ...........................................................................................................................................................点动运行模式1811 ................................................................................................................................................. 位置参考系统调整1812 ................................................................................................................................................. 首次正常运行准备1913 ...................................................................................................................................................... 井道位置自学习1914 .................................................................................................................................... D CS（门检测运行）操作2015 .................................................................................................................................................................... 正常运行2116 ...........................................................................................................................................................平衡系数调整2217 ............................................................................................................................... 正常运行的平层位置的调整2218 .................................................................................................................................................................... 故障排除2219 ........................................................................................................................................ 上行超速保护测试操作3320 ............................................................................................................................................ GECB常见问题处理3321 ............................................................................................................................................ GECB特殊功能设置3422 ...................................................................................................................................................... G ECB参数设置351 概述OH-CONB863控制系统引用了GECB作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的CAN-Bus通讯系统，将电梯的各个部件紧密的连在一起。
奥的斯电梯最新调试资料全
调试手册奥的斯电科文件编号：OH-CONB863 SUR ZH原始会签记录授权部件版本注意：部件版本可能会随时更新，有需要最新部件版本参数和表，请上工程中心读取或下载。
This work and the information it contains are the property of Xizi Otis Elevator Company CXOEC”). It isdelivered—others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior writtenconse nt of XOEC, and that on dema nd it and any copies will be promptly retur ned 〜XOEC ・目录1概述 (4)2检修模式运行条件检査 (6)3检修模式GECB±电检查 (7)4变频器参数设置 (9)5 MCBC参数确认 (15)6主机自学习 (16)7编码器定位 (18)8模拟输出入口整定 (18)9 电梯运行方向检查 (19)10点动运行模式 (19)11位置参考系统调整 (19)12首次正常运行准备 (20)13井道位置自学习 (21)14 DCS （门检测运行）操作 (22)15正常运行 (23)16平衡系数调整 (23)17正常运行的平层位置的调整 (23)18故障排除 (23)19上行超速保护测试操作 (34)20GECB常见问题处理 (34)21GECB特殊功能设置 (35)22GECB参数设置 (36)概述OH-CONB863控制系统引用了GECB作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS 髙可靠性的CAN-Bus通讯系统，将电梯的各个部件紧密的连在一起。
最新【西子奥的斯】西子奥的斯电梯xostar1ms调试资料资料
西子奥的斯电梯Xo-star 1m/s 调试资料西子奥的斯电梯Xo-star 1m/s 调试资料A. 检查线路。
TCI开关进入RSE阪的触点应接常闭。
三只光电皆为E4型，注意DZ电源应反接。
检查进线电压，合上主空开之前，应断开CP3-CP6开关，用万用表测量变压器副线圈各路电压。
无误后将所有开关合上，观查LCBII 各指示灯是否正常，包括安全门锁等。
B. 检修试运行。
如电机尚未自学习，可先将钢丝绳脱出，把U的33及34触点和T的43及44触点短接，即可进行自学习。
结束后且安全条件许可则可尝试开慢车。
将机房紧急开关拨检修，轿顶检修拨正常，按上下行按钮，则电梯应能以变频器设定的速度运行，此时服务器UIB，DIB应大写，ERO也大写。
机房慢车成功后，应到轿顶，拨检修，然后机房打正常，尝试轿顶开慢车。
在上述过程中，如PG相序错，应更改F1—05;如方向错，可调换U, V，W任意两相，同时更改F1—05。
C. 门调整。
将厅门轿门锁严格回通后，调整开门机，使速度及方向均正常，注意开关门限位接线方法。
对于非变频门机，如XRDS DMC等，应加两个开关门限位继电器。
D. 快车试运行。
检查LCBII 及变频器各相关参数，检查井道各行程开关是否有效，将轿顶和机房各接插件插好，把电梯开至底楼平层，打正常，如需进行DCS操作，可用SVT执行该操作。
（一般出厂前已将DCS取消且LCBII参数均已设好，故没有服务器亦能进行调试。
）在机房用SVT开快车，初步调整加减速时间，圆角，增益，积分时间。
在轿内开快车，观查串行信号，舒适感，平层状况。
在机房对变频器做精调。
变频器及LCBII 重要参数名称意义设定值说明控制方3 矢量闭环控制给定方式选0 数字控制器C1---07低频加速时间2.8C1---08 低频减速时间 5.0依停层舒适感进行调整C1---11频率转换3.5以爬行速度为准C2---01加速开始2.0越大曲线越缓C2---02加速结束1.5同上C2---03减速开始1.0同上C2---04减速结束1.0同上A1—02 式B1—01 择C1—01 间C1---02 间 调整 加速时1.5减速时1.5数字越大加速越缓依爬行时间和舒适感进行C5---01 高频增、n益成抖动20越大响应越快,过大会造C5---02高频积分时间0.5越小响应越快C5---03低频增益40 C5---04低频积分时间0.5C5---07转换频率 5.8D1 —02额定速度47D1---03爬行速度 3.5依平层精度进行调整D1---09检修速度8F1---01编码器分辨度1024F1---05PG 相位定义0如PG相序错可变为1 H1---03端子 5 的功能选择 3 多段速度 1H1---04端子 6 的功能选择4多段速度2H1---05端子7 的功能选择6点动频率功能选择H1---06端子8 的功能选择9BASEBLOC功能选择,自学习时可改为7,学完后恢复为9L3---04 失速防止功能选0 设为1 会单方向冲层。
otisGECB调试资料
ACD2 MR调试手册西子奥的斯电梯有限公司文件编号：ACD2 MR_SUR_ZHFIM 工地调试文件Pack 原始会签记录编制李山校对卢翊批准刘祖斌部门SIT 部门SIT 部门SIT日期2011-3-1 日期2011-3-30 日期2011-5-10AUTH. CAL9157部件版本部件名称硬件版本软件版本备注GECB-AP DAA26800AY GAA30780DAK 或更高控制柜控制板GDCB A_A26800AKT1/2 AAA30924CAH 或更高OVF2B系列变频器主板DCPB KCA26800ABS4 AAA31400AAC or higher OVF3B系列变频器主板FIM 工地调试文件Pack更改记录序号更改PC 更改内容描述更改日签名1 CAL9157 首次归档2011-05-05 苏小磊234567891011121314151617181920This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered to others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned to XOEC.FIM 工地调试文件Pack目录1控制系统概述 (5)2检修模式运行条件检查 (6)3检修运行变频器设置 (8)4GECB参数设置 (15)5检修运行 (26)6井道位置信号确认 (26)7井道位置自学习 (28)8远程站调整及检查 (31)9门检测运行（DCS） (31)10正常运行 (32)11故障排除 (34)12备注 (45)13常见问题处理 (46)14特殊功能设置 (48)FIM工地调试文件Pack1控制系统概述ACD2 MR 控制系统引用了OTIS 的GCS （全球控制系统）中的GECB 控制板作为电梯控制系统的核心，充分吸收了OTIS 技术，利用OTIS 高可靠性的串行通讯系统及CANBUS 通讯技术，将电梯的各个部件紧密的连在一起。
西子奥的斯电梯最新OH-863调试资料
调试手册西子奥的斯电梯有限公司文件编号：OH-CONB863_SUR_ZHFIM 工地调试手册Pack日期部件版本部件名称硬件版本软件版本GECB GDA26800LJ1 GAA30780DAG 或更高KAA26800ABG1 GAA30780DAG 或更高KAA26800ABG4 GAA30780DAG 或更高MCBC XAA26805AAA X2230581AAA 或更高变频器SIEI AVRy 3.6 或更高FIM 工地调试手册Pack 12345678910111213141516FIM 工地调试手册Pack目录1概述 (5)2检修模式运行条件检查 (7)3检修模式GECB上电检查 (8)4变频器参数设置 (10)5MCBC参数确认 (18)6主机自学习 (19)7 编码器定位 (20)8模拟输出入口整定 (21)9电梯运行方向检查 (21)10点动运行模式 (22)11位置参考系统调整 (22)12首次正常运行准备 (23)13井道位置自学习 (24)14DCS（门检测运行）操作 (25)15正常运行 (26)16平衡系数调整 (26)17正常运行的平层位置的调整 (26)18故障排除 (27)19上行超速保护测试操作 (38)20GECB常见问题处理 (38)21GECB特殊功能设置 (39)22GECB参数设置 (41)FIM 工地调试手册Pack1 概述OH-CONB863控制系统引用了GECB作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的CAN-Bus通讯系统，将电梯的各个部件紧密的连在一起。
驱动部分则采用意大利高精度的矢量变频技术，使电梯的运行更加平稳舒适，同时其流畅简洁的外观也令人赏心悦目。
1.1. 总体框图下图为OH-CONB863控制系统的基本框图和信号流程图。
GECBMCBC BOARDCAN_BUSCANPRSA_ID_IEncoderAnalogD_OPower A_OSVTCANPRSA_OUIS DIS 1LV 2LV 1LS 2LSUIB DIBINS DFC INVF BY SWDRIVESpeed refAnalogExtoutA+ A- B+ B-/A BDIENA REV FWDSWBY2MSWBREAKFBKSWBYBREAK POWERPRSINS messageRSLFixtures Safety ChainInspect boxSIEI DRIVE OUTPUTPRSFIM工地调试手册Pack1.2. 技术文件——使用指南 （GAA30780DAA-Fsd ）——服务器操作手册 （GAA30780DAA-Cstm ）——服务器参考列表 （GAA30780DAB-Ref ）——安装参数列表（GAA30780DAA-Ins ）——I/O 列表 （GAA30780DAA-IO ）——使用指南（XAA26805A11-Fsd ）——使用调试手册 （西威公司文件编号1S9HS52）——AT120工地调试手册 (AT120_OIM_ZH)——AT400工地调试手册 (AT400_OIM_ZH) ——DO2000工地调试手册 (DO2000_OIM_ZH) ——DO2000使用指南(GAA24350BD11 I_FC1) ——DO2000调试说明(GAA24350BD11 II_FC1）——DO2000服务器操作手册 (GAA24350BD11 IVA_FC1）——DO2000服务器参考列表 (GAA24350BD11 IVB_FC1）——其他非标门机 参考随机门机调试资料GECB（在控制柜内）MCBC（在控制柜内）Door Operator （在轿顶）SIEI Drive（在驱动柜内）FIM 工地调试手册Pack2 检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。
OTIS奥旳斯电梯ACD-MRLACD4ACD5无机房调试手册新国标_SUR_ZH_20240115
本附录旨在为用户提供清晰简洁的答案，帮助用户快速解决问题，提高工作效 率。
16. 附录F：联系方式
服务热线
您可以拨打服务热线，与我们 取得联系。
电子邮件
校准电梯运行参数，例如速度、行程等。 调试完成后，进行安全检查，确保电梯符合安全标准。 最后，填写调试记录，并交由用户确认。
7. 故障排除
1 1. 检查电源
确保电梯电源正常连接并有电 压。
2 2. 确认控制系统
检查控制系统是否正常工作， 例如控制板、电机等。
3 3. 检查安全装置
检查安全装置，例如限速器、 安全钳等。
18. 附录H：保修卡
保修卡
奥的斯电梯提供保修卡，确保电梯安全高 效运行。
详细内容
保修卡包含详细的保修条款，涵盖范围、 时间期限和服务流程。
权益保障
保修卡保障客户的权益，确保在保修期内 获得免费维修服务。
结束语
感谢您使用 OTIS 奥旳斯电梯 ACD-MRLACD4ACD5 无机房调试手册。 希望本手册能够帮助您顺利完成电梯的安装和调试工作。
本附录包含OTIS奥旳斯电梯ACD-MRLACD4ACD5无机房电梯控制系统的接线 图。 它详细说明了各个控制组件之间的连接方式，包括主控板、电机驱动器、 安全装置、传感器等。 这些图示将帮助安装人员、调试人员和维护人员理解系 统布局，并进行有效的接线操作。
控制系统接线图是进行电梯安装、调试和维修的重要参考材料。 安装人员应仔 细阅读接线图，并按照图示进行接线。 调试人员应根据接线图检查线路连接是 否正确，并进行相应的调试操作。 维护人员应使用接线图进行故障排查和线路 修理。
电梯OTIS调试资料全集
STEP钱工经验一．参数说明：#0号菜单：0．00 密码1000保存参数；1233恢复出厂值；1253更改变频器控制模式；0．01 最低速度 00．02 最高速度 1500rpm0．03 加速斜率 0.5cm/s20．04 减速斜率 0.5cm/s20．05 给定模式选择 Pr (数字量输入)0．06 电流限 175%（CL闭环）；200%（SEV同步）0．12 参数选择 0 （0号菜单选择）0．13 电机额定转速 1470rpm0．14 电梯额定速度 1000mm/s0．15 V1 75mm/s 检修半速0．16 V20．17 V3 50mm/s 爬行速度0．18 V4 150mm/s 检修速度0．19 V5 800mm/s 单层速度0．20 V6 1000mm/s 双层速度0．21 V7 1000mm/s 多层速度0．22 停车减速斜率1500mm/s20．23 启动S曲线500mm/s30．24 运行S曲线 1000mm/s30．25 停车S曲线 1000mm/s30．29 编码器脉冲数 10240．40 自整定 1（静态整定）；2（旋转整定）0．41 载波频率6KHZ0．42 电机极数 4 按照电机铭牌设0．43 同步电机相位角同步电机自整定得出0．44 电机额定电压 380V 按照电机铭牌设0．45 电机额定速度 1470rpm 按照电机铭牌设0．46 电机额定电流 25A 按照电机铭牌设0．47 电机额定频率 50HZ 按照电机铭牌设0．48 控制模式 CL.Vect(闭环)；OPEN.Loop(开环)；SerVo(同步)必须在0.00中输入密码1253才能修改0.48参数#2号菜单2．02 斜坡使能ON（1）2．03 斜坡保持OFF（0）2．04 斜坡方式选择 FAST（1）2．10 加速斜率选择器 22．11 加速斜率 0.5cm/s2(等同于0.03)2．20 减速斜率选择器 22．21 减速斜率 0.5cm/s2(等同于0.04)#3号菜单3．24 控制模式 CL.Vect(闭环)；OPEN.Loop(开环)；SerVo(同步)（等同于0.48）3．34 编码器脉冲数 1024 （等同于0.29）3．36 编码器电压 0（5V）；1（8V）；2（15V）3．38 编码器类型0（Ab）差分编码器；9(SC.EndAt)海德汉1313编码器；3．41 编码器自动检测 ON（1）#4号菜单4．05 运行电流限值 2004．06 再生电流限值 2004．07 对称电流限值 2004．11 转矩方式选择 4（带力矩补偿的方式）4．12 电流给定滤波器1 4ms (降低电机噪音)4．13 电流环比例增益默认值4．14 电流环积分增益默认值4．15 热时间常数默认值#5号菜单5．06 电机额定频率 50HZ 按照电机铭牌设（等同于0.47）5．07 电机额定电流 25A 按照电机铭牌设（等同于0.46）5．08 电机额定速度 1470rpm 按照电机铭牌设 (等同于0.45)5．09 电机额定电压 380V 按照电机铭牌设（等同于0.44）5．10 电机功率因数异步电机自整定得出5．11 电机极数 4 按照电机铭牌设（等同于0.42）5．18 载波频率6KHZ5．33 千转马达电压根据铭牌计算出#8号菜单8．10 31号端子取反选择0（不取反） 1（取反）8．11 24号端子取反选择1（取反）8．12 25号端子取反选择08．13 26号端子取反选择08．14 27号端子取反选择08．15 28号端子取反选择08．16 29号端子取反选择08．17 41，42号端子取反选择 08．18 22号端子取反选择 18．21 24号端子功能选择10.02 变频器运行8．22 25号端子输入源18.38 多段速38．23 26号端子输入源18.37 多段速28．24 27号端子输入源19.44 正转（18.45=1可以改变正反转）8．25 28号端子输入源18.44 反转（18.45=1可以改变正反转）8．26 29号端子输入源18.36 多段速18．27 41，42号端子功能选择 10.01 变频器正常（故障输出）8．28 22号端子功能选择 0.00 24V电源输出8．29 变频器端子功能选择 1 （0：0V输入有效； 1：24V输入有效）8．31 24号端子输入（出）选择 1 （0：输入； 1：输出）8．32 25号端子输入（出）选择 0 （0：输入； 1：输出）8．33 26号端子输入（出）选择 0 （0：输入； 1：输出）#18号菜单18．11 V1 75mm/s 检修半速 (等同于0.15)18．12 V2(等同于0.16)18．13 V3 50mm/s 爬行速度 (等同于0.17)18．14 V4 150mm/s 检修速度 (等同于0.18)18．15 V5 800mm/s 单层速度 (等同于0.19)18．16 V6 1000mm/s 双层速度 (等同于0.20)18．17 V7 1000mm/s 多层速度 (等同于0.21)18．18 启动优化速度 6mm/s (改善启动舒适感)18．23 磁场建立阀值 60018．25 运行比例增益 2000 （高速P）18．26 运行积分增益 500 （高速I）18．27 启动比例增益 30000 （低速P）18．28 启动积分增益 1200 （低速I）18．29 电机额定转速 1470rpm (等同于0.13)18．30 电梯额定速度 1000mm/s (等同于0.14)18．42 多段速给定选择类型 OFF（0） OFF（0）：二进制 ON（1）：一对一给定18．45 正转和反转方向取反 OFF（0） ON（1）取反18．48 切换增益选择 ON（1）设为1，则分段有效，18.25-18.28起作用18．49 惯量补偿 ON（1）#19号菜单19．11 增益转换时间 2000ms19．13 停车减速斜率 1500mm/s2 (等同于0.22)19．14 启动S曲线 500mm/s3 (等同于0.23)19．15 运行S曲线 1000mm/s3 (等同于0.24)19．16 停车S曲线 1000mm/s3 (等同于0.25)19．17 启动优化加加速度 10mm/s3 (从零速到启动优化速度的加速度)19．25 制动器打开延时 500 （制动器打开到速度命令给出的时间）19．26 运行方向设置 ON（1）双方向输入 OFF（0单方向输入）19．27 减速比的分母 119．28 启动优化时间 1000ms19．29 曳引轮直径 400mm (根据现场轮子实际尺寸)19．30 减速比分子 119．34 电流环滤波时间常数 OFF（0） ON（1）：4.12参数有效19．44 顺时针方向（反转） OFF（0）#20号菜单20．01 软件版本20．02 软件运行标志20．10 钢丝绳绕法 2 1=1/1；2=2/1；二．电机自整定：1.电机处于空载状态；2．短接使输入，输出接触器和抱闸接触器吸合；3．设置参数#0.40=2；4．给变频器使能和方向信号；5．按键盘上的“RUN”键，曳引机会缓缓转动，变频器交替显示AUTO TUNE；6．当变频器显示“STOP”，去除使能和方向信号;7．#0.40自动归0；8．在#0.00菜单中输入1000，保存自整定参数；9．自整定参数保存在：异步电机：#5.10（功率因数）；同步电机：#0.43 (相位角)；三．故障记录：故障记录储存在参数#10.20-#10.29中（范围是0-230）其中10.20为最近发生的故障故障序号故障代码含义3 OI.AC 瞬时输出过流，峰值输出电流大于225%189 Enc1 编码器电源过载190 Enc2 编码器断线191 Enc3 运行中U V W相位偏置错误192 Enc4 反馈装置通讯失败193 Enc5 编码器校验和或CRC错误194 Enc6 编码器错误195 Enc7 编码器初始化失败196 Enc8 编码器加电所需自动配置失败6 Et端子31输入产生的外部故障20 It.AC 输出电流过载超时（I*t）19 It.br 制动电阻过载超时26 O.Ld1 数字输出过载，+24V电源及数字输出产生的总电流超过200mA2 OV直流母线电压超出7 O.SPd 电机超速32 Ph输入缺相24 th电机热敏电阻故障25 thS电机热敏电阻短路四．状态指示ACUU 交流电源断电Auto tunE 自整定中dC 直流制动dEC 正在减速inh 禁用rdY 准备就绪run 运行中SCAn 搜索电机频率StoP 停止或保持零速Trip 故障；‘MODE 1：电梯运行时间显示1.按MODE键2.按1键3.按SET键MODE 2：电梯故障代码显示1.按MODE键2.按2键3.按SET键,此时已显示故障代码4.可按INC键,显示下一个故障代码5.清除故障代码的方法:按INC.一直显示到99.再按RESET三秒.故障代码既全部被清除掉MODE 3：机房检修运行1.按MODE键2.按3键3.按SET键.此时电梯已处于机房检修运行状态4.可按“7”电梯检修上行.按“4”电梯检修下行5.返回正常运转的方法.按MODE键，再按0键.再按SET键.电梯既返回正常运行.备注:需要所有安全回路有效时才有效MODE 4：登记最底层呼梯信号1.按MODE键2.按4键3.按SET键MODE 5：登记中间层呼梯信号1.按MODE键2.按5键3.按SET键MODE 6：登记某一层呼梯信号1.按MODE键2.按6键3.按SET键4.输入需要选定的楼层数5.按SET键MODE 7：登记最顶层呼梯信号1.按MODE键2.按7键3.按SET键MODE 11：测定层高(楼层自学习)1.确定DLS、XFML、XSDSD1信号正常2.DIP SWITCH1,PIN1置于ON3.按MODE键4.输入115.按START键,直至电梯启动6.层高测定完毕后,按RESET7.DIP SWITCH1,PIN1置于OFFMODE 13：载重110%检测无效1.按MODE键2.按13键3.按SET键备注:1.轿内保守SW处于正常时才有效2.一次启动后自动RESET MODE 14：SDS ON测试1.按MODE键2.按14键3.按SET键备注:1.SDS ON测试2.一次启动后自动RESETMODE 21：记忆呼梯登记运转,连续运转用1.按MODE键2.按21键3.按SET键4.可重复操作MODE 4.MODE5.MODE6.MODE 7之功能MODE 24：运行时间改写1.将DIP SW1之PIN1转换到ON位置2.按MODE键3.按24键4.按SET键5.输入欲更改的运行时间**(十进制)6.按SET键7.再按MODE,RESET键,电梯恢复正常8.将DIP SW1之PIN1转换到OFF位置备注:INC/DEC之间的转换,按SHIFT键MODE 25：运行次数读出1.按MODE键2.按25键3.按SET键MODE 26：运行次数改写1.将DIP SW1之PIN1转换到ON位置2.按MODE键3.按26键4.按SET键5.输入欲更改的运行次数**(十进制)6.按SET键7.再按MODE,RESET键,电梯恢复正常8.将DIP SW1之pIN1转换到OFF位置MODE 27：速度(SPEED)显示1.按MODE键2.按27键3.按SET键MODE 34：启动补偿1.将轿厢内载重设定为0%2.将DIPSW1之 PIN1转换到ON位置,将E.STOP打断3.按MODE键4.按34键5.按SET键6.将DIP SW1之PIN1转换到OFF位置,将E.STOP恢复MODE 35：启动补偿1.将轿厢载重设定为100%2.将DIP SW1之PIN1转换到ON位置.将E.STOP打断3.按MODE键4.按35键5.SET键6.将DIP SW1之PIN1转换到OFF位置,将E.STOP恢复MODE 40：限速显示1.按MODE键2.按40键3.按SET键显示的值分别对应以下参数：DATE03 M/MIN45DATE04 M/MIN60DATE05 M/MIN75DATE06 M/MIN90DATE07 M/MIN105更改方法:MODE--EE--SET,ADDRESS 2332H,更改其值MODE 44：烧录主MICON EEPROM1.将DIP SW1之PIN1转换到ON位置2.按MODE键3.按44键4.按SET键5.PC开始执行DOWNLOAD主MICON EEPROM程序6.将DIP SW1之PIN1转换到OFF位置MODE 45：烧录从MICON EEPROM1.将DIP SW1之PIN1转换到ON位置2.按MODE键3.按45键4.按SET键5.PC开始执行DOWNLOAD从MICON EEPROM程序6.将DIP SW1之PIN1转换到OFF位置MODE 46：读取主MICON EEPROM资料1.按MODE键2.按46键3.按SET键4.PC开始执行DOWNL OAD主MICON EEPROM资料MODE 47：读取从MICON EEPROM资料2.按47键3.按SET键4.PC开始执行DOWNL OAD从MICON EEPROM资料MODE 50：ACD运转方式许可码显示1.按MODE键2.按50键3.按SET键ACD运转方式许可码定义ACD 03 STOPACD 34 保守ACD 06 地震管制ACD 08 救出ACD 09 层高校正ACD 0A 层高测定ACD 1A 火灾管制ACD 1B 火灾受信管制ACD 22 停止ACD 24 点检专用ACD 27 自动MODE 53：上行平层参数调整(每增加0020H,CAGE侧升高1mm) 1.将DIP SW1之PIN1转换到ON位置3.按53键4.按SET键5.输入欲更改参数**H6.按SET键7.再按MODE.RESET键8.将DIP SW1之PIN1转换到OFF位置MODE 54：下行平层参数调整(每增加0020H,CAGE侧下降1mm)1.将DIP SW1之PIN1转换到ON位置2.按MODE键3.按54键4.按SET键5.输入欲更改参数**H6.按SET键7.再按MODE.RESET键8.将DIP SW1之PIN1转换到OFF位置MODE 60：时间显示1.按MODE键2.按60键3.按SET键备注:第一.二位LED为小时,第三.四位LED为分,第五.六位LED为秒例如显示123456意义为12时34分56秒MODE 61：日期显示1.按MODE键2.按61键3.按SET键备注:第一.二位LED为年,第三.四位LED为月,第五.六位LED为日例如显示020105意义为02年01月05日MODE 62：标准时间设定1.将DIP SW1之PIN1转换到ON位置2.按MODE键3.按62键4.按SET键5.输入欲更改之标准时间**H(十进制)6.按SET键7.再按MODE.ESET键8.将DIP SW1之PIN1转换到OFF位置MODE 63：标准日期设定1.将DIP SW1之PIN1转换到ON位置2.按MODE键3.按63键4.按SET键5.输入欲更改之标准日期**H(十进制)6.按SET键7.再按MODE.ESET键8.将DIP SW1之PIN1转换到OFF位置MODE 65：运行时间清除1.按MODE键2.按65键3.按RESET键5秒MODE 66：运行次数清除1.按MODE键2.按66键3.按RESET键5秒MODE 77：层高TABLE资料清除1.将S.STOP打断2.DIP SW1之PIN1转换到ON位置3.按MODE键4.按77键5.按RESET键5秒6.将DIPW1之PIN1转换到OFF位置7.将S.STOP恢复MODE F0：HLAN字型烧录1.按MODE2.按F0键3.按RSET键4.主MICON开始传送显示字型到HLAN5.电源开关要OFF/ON一次GPM—3的数据设定：MONO=0—FMONO 0 MG/DG 速度回路增益/阻尼回路增益1 DLB/BLSH 制动送闸时间调整/2 STPP/LTP 调整停止图形3A量用/停止时抱闸时间用3 SP/SHFT 滤波器增益/TSD图形延迟常数4 LPG/LPC 平层图形倾斜1/平层图形倾斜25 IG/MTIM 电流增益/马达时间常数校正增益6 CTOPH/CTOPL 补尝偏差校正量(上升方向)7 CBOTH/CBOTL 补偿偏置校正量(下行方向)8 WGMH/WGML 启动称增益9 WBMH/WBML 启动称偏置A WGSH/WGSL 管理称增益B WBSH/WBSL 管理称偏置C DAM/HTOP 输出信号选择/手动速度D VTOPH/VTOPL 最高速度E DELY/TROD 正规图形控制常数延迟/正规图形控制常数(圆角)F RLPT/DCPT 再平层图形/检速图形选说明：MG 启动时不足以承受负载DG 平层稳定但振动多时F向，或振动少时但平层不稳定时0向DLB 送闸时间太迟，空载上下行均有冲击0向，送闸时间太早，空载上行时飞车，下行时对重拉轿箱三菱GPS-III/M 电梯FLASH程序块内部的结构和划分及对应的BIN 文件地址。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调试手册奥的斯电梯文件编号：OH-CONB863_SUR_ZH原始会签记录授权AUTH. CAL4804 部件版本This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered～others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned～XOEC.目录1概述 (4)2检修模式运行条件检查 (6)3检修模式GECB上电检查 (7)4变频器参数设置 (9)5MCBC参数确认 (15)6主机自学习 (16)7编码器定位 (18)8模拟输出入口整定 (18)9电梯运行方向检查 (19)10点动运行模式 (19)11位置参考系统调整 (19)12首次正常运行准备 (20)13井道位置自学习 (21)14DCS（门检测运行）操作 (22)15正常运行 (23)16平衡系数调整 (23)17正常运行的平层位置的调整 (23)18故障排除 (23)19上行超速保护测试操作 (34)20GECB常见问题处理 (34)21GECB特殊功能设置 (35)22GECB参数设置 (36)1 概述OH-CONB863控制系统引用了GECB作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的CAN-Bus通讯系统，将电梯的各个部件紧密的连在一起。
驱动部分则采用意大利高精度的矢量变频技术，使电梯的运行更加平稳舒适，同时其流畅简洁的外观也令人赏心悦目。
1.1. 总体框图下图为OH-CONB863控制系统的基本框图和信号流程图。
1.2. 技术文件——使用指南（GAA30780DAA-Fsd）——服务器操作手册（GAA30780DAA-Cstm）——服务器参考列表（GAA30780DAB-Ref）——安装参数列表（GAA30780DAA-Ins）——I/O列表（GAA30780DAA-IO）——使用指南（XAA26805A11-Fsd）SWBY——使用调试手册 （西威公司文件编号1S9HS52）——AT120工地调试手册 (AT120_OIM_ZH)——AT400工地调试手册 (AT400_OIM_ZH) ——DO2000工地调试手册 (DO2000_OIM_ZH) ——DO2000使用指南 (GAA24350BD11 I_FC1) ——DO2000调试说明(GAA24350BD11 II_FC1）——DO2000服务器操作手册 (GAA24350BD11 IVA_FC1）——DO2000服务器参考列表 (GAA24350BD11 IVB_FC1）——其他非标门机 参考随机门机调试资料2 检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。
2.1检查控制柜打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。
紧固时请特别注意电源线、动力线的连接（根据电气原理图确定变频器至主机的联接电缆是否需要采用屏蔽线）2.2接线检查按接线图，检查PVT 线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。
GECB 板的接地螺丝必须可靠接地。
2.3绝缘检查脱开接地线和HL 的连接，拔出GECB 、MCBC 上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL 、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电阻值在规定值之，重新接上地线和GECB 板上的插件。
注意: 在测试绝缘电阻时，务必将电子板上的插头取下，否则有可能损坏电子板。
2.4 检查输入电压切断主电源空气开关和控制柜的其它空气开关，检查三相输入电压是否在规定围之（±10%），并且根据实际输入电压调整变压器输入端子的连接，检查端子排上的C16、C17两端的电压（照明电压）是否为220V±10%。
2.5 检查控制变压器输出电压合上主电源空气开关，检查变压器的输出端电压是否和图纸相符（在输入电压满足要求的情况下允许变压器输出有±10%的误差）。
2.6 电动机动力线检查工厂已对电动机进行磁场定位，上电前必须检查电动机动力线，确保控制柜TB1端子排的U、V、W及接地线与电动机接线端子的U、V、W及接地线一一对应。
切不可任意更换3相的相序，否则可能导致电梯运行不正常。
2.7 检查MCBC电路板MCBC 的JP7为电源输入接口，上电之前先检查JP7口输入电压，标准电压为DC 30V，电压允许波动围为DC24V-~DC38V。
电源正常情况下，接上所有插件。
正常情况下板上中心附近RUN红色指示灯以频率1HZ闪烁。
如发现RUN指示灯不正常，则MCBC软件未正常运行，请停止使用。
3 检修模式GECB上电检查3.1. 电压检查断开配电箱中主电源、轿厢和井道照明电源开关以及控制柜所有空气开关，并将GECB以及变频器上的所有插件拔下，再将紧急电动运行盒上的运行方式旋扭打到EROR模式。
用电表确认配电箱中每相电压围应在380V±5%，合上配电箱的主电源开关。
用电表确认照明电源开关的初始边电压围220V±5%，合上开关。
合上主电源开关，观察变频器指示灯是否点亮。
合上CP1，观察相序继电器是否正常。
按下表确认各空气开关初始边电压如果正常，则合上该开关。
（下述电压供参考，具体请参照电气原理图和实际部件需求）。
用电表确认GECB的P101C-3和P101C-4之间有DC30V±15%，PY1-4和PY1-5之间及PY2-4和PY2-5之间有AC24V±5%，再断开主电源开关。
在确保GECB、变频器接线无误的前提下，插上GECB和变频器所有插件。
3.9.1 检查GECB电子板上的SW5（CHCS）和SW6（DDO）开关所处的位置。
（如GECB板无CHCS DDO开关，可以通过激活I/O来实现CHCS DDO）。
SW5（CHCS）--ON：取消厅外召唤。
（I/O 1153 CHCC）SW6（DDO）--ON：取消门操作。
（I/O 618 DDO）注意：KAA26800ABG4版本的GECB-Asia没有SW5和SW6按钮。
3.2. 合上主电源开关观察GECB电子板上的指示灯，检查输入信号是否正确：注意：如果上电后，指示灯的状态和表中所列出的状态不一致，请检查相关的电路和参数。
3.3. GECB的所有安装参数和I/O参数在出厂时都已经设置好，详细请参照GECB相关参数表。
注意：*1，对于KAA26800ABG4版本的GECB此参数须设置为0*2，此参数对KAA26800ABG4版本的GECB-Asia无效。
4 变频器参数设置AVRy变频器包括Inverter和Converter二个部分，Inverter部分的参数结构和AvyL变频器完全一致，软件版本为v3.6。
操作面板可以访问AVRy的Inverter和Converter二部分的参数，默认显示为Inverter参数，按“+”号键5秒钟后，切换到Converter参数。
按“—”号键5秒钟后，切换到Inverter参数。
注意：如果出现Regen flt xx 报警，请切换到converter 部分确认具体报警信息。
控制端子与AvyL变频器比较，多出112输入端子，与141输出端子，112为Regen（Converter）的使能信号，141为Regen（Converter）就绪信号，可以直接连接141到12（Inverter enable）端子来使能AVRy变频器，具体参见原理图。
变频器参数出厂时已经设置好，除一些有关调整速度、加速度和舒适感的参数外无需调整。
下表的参数是电梯运行要设置的参数，请确认（以25/45A变频器，17.5kw主机，1600kg、1.75m/s为例）：*1：STARTUP /REGULATION MODE 必须首先设置，因为如果该参数更改其它参数全部被设置为默认值。
*2：MOTOR DATA主机参数出厂时已经设置好，一般不作修改，如有疑问请向工厂联系。
*3：Gearbox ratio该参数为主机齿轮比与反绳比的乘积。
对于无齿轮主机，该参数设为2（反绳比=2）。
*4：Pulley diameter曳引轮直径，根据主机曳引轮直径设置。
*5：Full scale speed主机额定转速，该值应符合下列等式。
V GRPDFSS =⨯⨯⨯60πFSS ：Full scale speed PD ：Pulley diameter GR ：Gearbox ratio V ：Max linear speed*6：STARTUP/Startup config /Weights/轿厢、对重的重量及额定载重量，用以计算系统惯量，根据实际情况设置。
参见下图。
*7：Max linear speed电梯额定速度，该参数仅供监控，应与合同速度相符。
参见*4等式。
*8：TRAVEL /Lift sequence/时序的相关参数，参见下图。
采用模拟量控制时，“Brake Open Delay”、“Brake Close Dly”参数无效，被MCBC的参数“Brake Ope n Delay”、“Brake Close Delay”取代。
*9：TRAVEL /Speed reg gians/速度控制环的增益、积分时间等相关参数，参见下图。
*10：SGP thr /bandP、I阀值，带宽等，参见*9图。
*11：REGULATION PARA/Spd regulator/Spd regulator base values/P、I基值，通常应设为最大值，以便增大P、I的调节围。
*12：Alarm config/Overspeed/ OS threshold该值应设为略大于电机最大转速，通常大10%左右。
*13：Pad 0 =13 速度偏差延时时间为100ms （Pad 0的1对应是8ms）Pad 1=1311 速度偏差允许围为额定速度的8% （Pad 1的2048对应额定速度的12.5%）5 MCBC参数确认注意：（1）．MCBC 每次上电之后，如果要对参数进行设置必须输入密码，初始密码为：1234。
