氧等离子体和UV辐射对Oxide-TFT性能影响的文献调研报告

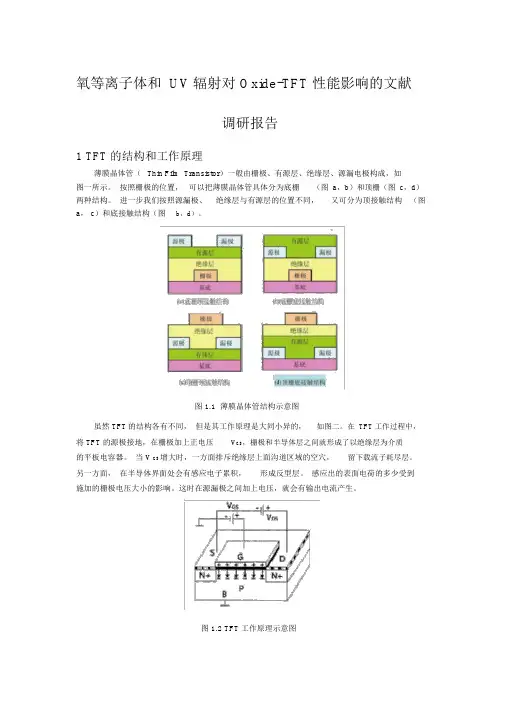

氧等离子体和 UV 辐射对 Oxide-TFT 性能影响的文献调研报告1 TFT 的结构和工作原理薄膜晶体管（Thin Film Transistor）一般由栅极、有源层、绝缘层、源漏电极构成，如图一所示。
按照栅极的位置，可以把薄膜晶体管具体分为底栅（图a，b）和顶栅（图c，d）两种结构。
进一步我们按照源漏极、绝缘层与有源层的位置不同，又可分为顶接触结构（图a， c）和底接触结构（图b，d）。
图 1.1 薄膜晶体管结构示意图虽然 TFT的结构各有不同，但是其工作原理是大同小异的，如图二。
在TFT工作过程中，将 TFT 的源极接地，在栅极加上正电压V GS，栅极和半导体层之间就形成了以绝缘层为介质的平板电容器。
当 V GS增大时，一方面排斥绝缘层上面沟道区域的空穴，留下载流子耗尽层。
另一方面，在半导体界面处会有感应电子累积，形成反型层。
感应出的表面电荷的多少受到施加的栅极电压大小的影响。
这时在源漏极之间加上电压，就会有输出电流产生。
图 1.2 TFT 工作原理示意图氧化物半导体如ZnO， In 2O3， InGaZnO 等不仅迁移率比非晶硅高而且光学透过率高，还可以在低温工艺下制备，因此在AMLCD中使用低温透明氧化物必将有广阔的发展前景。
氧气浓度是影响 TFT 特性的一个关键参数，因为氧空位是自由载流子的主要来源。
通过优化氧气浓度，器件可以得到很高的迁移率，表现出更好的性质。
在器件制造完成后，在氧气氛围中退火可以影响半导体层的氧气浓度，更有效的降低电子陷阱的密度，这有助于提高TFT 的性能。
2 氧等离子体对Oxide-TFT的影响Brillson [1]在室温条件下对ZnO 进行氧气等离子体处理，以减少表面吸附杂质，发现ZnO 与Au，Pt ，Ir 的肖特接触均有显著的改善，处理后肖特基的势垒高度变大，理想因子减小。
氧等离子体处理减少了表面吸附杂质以及浅表面本征点缺陷，提供了一个更好的肖特基接触表面。

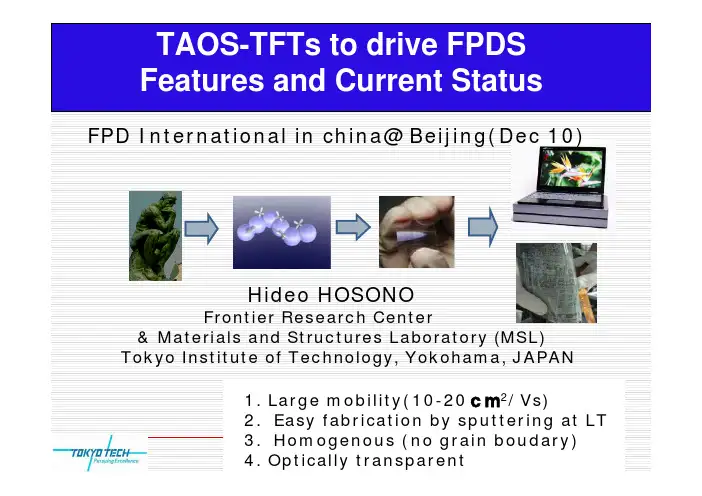

东京工大细野秀雄-氧化物TFT报告
