练习题1.试述Pro/E软件有哪些主要特性？2.Pro/E wildfire3.0的用户界面由哪几部分组成？3.新建Pro/E文件时有哪几种文件类型？不同类型文件对应的扩展名有什么不同？4.在Pro/E系统中保存文件，可采用哪几种方法？各方法之间有何区别？5.试述Pro/E系统中拭除（Erase）和删除（Delete）命令的功能区别。
练习题1．绘制如图2-93~2.71所示的截面。
图2-93 草绘练习1图2-94 草绘练习2图2-95 草绘练习3 图2-96 草绘练习4图2-97 草绘练习5图2-98 草绘练习6图2-99 草绘练习7图2-100 草绘练习8图2-101 草绘练习9图2-102 草绘练习10练习题1．何为草绘平面和参考平面？二者有何要求？2．在Pro/E系统中，建立3D拉伸或旋转实体特征的一般步骤有哪些？3．创建拉伸特征时，有哪几种深度定义形式？在应用上有何区别？4．混合特征包括哪三种类型，各有何特点？5．新建文件时如何设置模型的单位制？如果当前模型采用的是英寸单位制，如何将其改为公制单位制，有哪两种形式？6．建立扫描特征时，其属性的定义与扫描轨迹线间有何关系？属性选项【Add Inn Fcs】和【No Inn Fcs】、【Merge Ends】和【Free Ends】各表示什么含义？7．利用拉伸、旋转、扫描和混合等方式，建立如图3-115～3.117所示的零件。
图3-115 建模练习1图3-116 建模练习2图3-117 建模练习38．利用平行混合方式，绘制三个截面（两两相距60）建立如图3-118所示的变形棱锥体。
图3-118 变形棱锥体9．利用旋转和平行混合，建立如图3-119所示的奔驰车标记。
图3-119 奔驰车标记练习题1．常用的放置型特征有哪些？2．直孔、草绘孔及标准孔三种圆孔类型，在创建的原理、步骤与方法上有何异同？3．说明4种倒角尺寸标注方式（44xd、dxd、d1xd2和Angxd）的各自含义与应用场合。
proe作业题目及答案
第2章草图绘制1:草绘中圆弧的绘制有多少种绘制方式？A:2种B:3种C:4种D:5种答案:C2.Pro/E草绘过程中，如果不小心旋转了草图视角，可以通过对话框中的什么使草图恢复到正视状态？A:捕捉到栅格B:锁定已修改的尺寸C:始于草绘视图D:定点答案:C3.约束“=”可用来指定什么？A:相同半径B:相同长度C:相同角度D:相同曲率答案:ABD第3章基础实体特征1:参照面与绘图面的关系是什么？A:∥B:⊥C:相交D:无关答案:B2:创建基础扫描特征的基本步骤是什么？A:第一条轨迹定义——第二条轨迹定义——截面定义B:截面定义——扫描轨迹定义C:扫描轨迹定义——截面定义D:扫描轨迹定义——第一截面——第二截面答案:C3:以下哪个选项不属于旋转特征的旋转角度定义方式？A:可变的B:特殊角度（90度的倍数）C:至平面D:穿过下一个答案:B4.使用扫描来绘制伸出项时，若轨迹是封闭的，其截面怎样？A:一定要封闭B:一定不要封闭C:不一定要封闭D:一定要封闭且包围扫描起点答案:C5.创建混合特征时，绘制的不同截面必须注意什么，但最后一个截面可以是一个点？A:有相同长度的边B:有相同数目的边（图元）C:起始点有对应关系D:有相同属性的图元答案:BC6.在可变截面扫描特征中，截面按照设计意图变化，通常通过以下哪些方法实现？A:顺应轨迹扫描B:截面受X向量轨迹影响C:使用关系式搭配trajpar参数控制截面参数变化D:使用关系搭配基准图形控制截面参数变化答案:ABCD第4章工程特征1.对于简单倒圆角中的完全圆角，其参照边选择方式不可以是哪个？A:边链B:曲面——曲面C:边——曲面D:边对答案:A2.按圆角半径定义方式分，简单倒圆角包括哪些类型？A:常数B:可变的C:完全圆角D:通过曲线答案:ABCD3．倒角特征可以分为哪两种类型？A:拐角倒角B:倒圆角C:边倒角D:直倒角答案:AC第5章特征编辑1:若要变更原有特征的属性和参照，应使用哪个操作？A:修改B:重新排序C:重定义D:设置注释答案:C2.特征间建立父子关系的方法有哪些？A:选择一个特征的表面作为另一个特征截面的放置面B:一个特征选择另一特征作为其定位参照C:通过镜像产生新的特征D:在一个特征之后接着建立一个特征答案:ABC3.利用哪些阵列所建立的特征可以超过放置平面？A:一般B:相同C:变化D:圆形答案:AC第6章基准特征1.基准点的用途有哪些？A:作为建立其它基准特征的参考点B:定义孔特征的放置位置C:定义注释箭头指向的位置D:辅助建立或调整复杂曲面答案:ABCD2．创建基准平面的方法包括穿过、法向、平行、偏距等，一般都需搭配使用才可将其完全定义，但采用下列哪个方式可单独建立新的基准平面？A:穿过某平面法线B:偏距某平面C:相切于某圆柱面D:与某平面平行答案:B3．以下方式可以独立建立基准平面的是哪些？A:穿过圆柱B:平行平面C:偏距平面D:混合截面答案:CD第8章组件设计1:关于装配中下列叙述正确的是哪个？A:装配中将要装配的零、部件数据都放在装配文件中B:装配中只引入零、部件的位置信息和约束关系到装配文件中C:装配中产生的爆炸视图将去除零、部件间的约束D:装配中不能直接修改零件的几何拓扑形状答案:B2.装配时对某两个面使用对齐约束或匹配约束的区别是什么？A:对齐使两个面指向一致，匹配使两个面指向相反B:匹配可设置偏矩，而对齐不能C:对齐可设置定向而匹配不能D:以上都是对的答案:A3.以下述说正确的有哪些？A:完成装配体创建后可任意更改零件文件的文件名B:使用匹配或对齐约束时，可对偏距输入负值C:爆炸图只能由系统自动定义，不可以人工定义D:可以在装配环境下创建零部件答案:BD4.装配组件时使用对齐约束可以是什么？A:使样条线重合B:使实体平面或基准面互相平行且指向相同C:使点与点重合D:使基准轴共线答案:BCD。
第6讲 全面 proe编辑特征辅助特征
切换至定向选项卡调 整坐标轴的方向
4.偏移或旋转坐标系 偏移坐标系
选择现有 坐标系
选择偏移类型 输入偏移值 选择关于哪 个轴旋转， 并输入旋转 值
旋转坐标系
旋转前
旋转后
1.5
基准平面
基准平面是最常用的一种基准特征，既可以用作特征的 草绘平面或视图参考平面，也可以用作尺寸定位或约束参照， 还可以作为特征的终止平面、镜像参照平面以及创建基准轴 和基准的的参照使用。 基准平面属于二维特征，面积可以无限大，根据3点创 使基 建一个面的原理，可以生出许多创建方法。 准平 1.通过3个点 按住CTRL键 面反
新建截面
使用剖 截面创 建基准 线
选取平面
5.从方程创建基准曲线
此类曲线是根据输入数学方程的方式，创建的基准曲 线，主要用于具有某种特定形状，且具有一定规律的形状， 如机翼、叶片、波纹管等。
1.4
基准坐标系
基准坐标系包括笛卡尔、柱坐标系和球坐标系3种类型， 一般由一个原点和三个坐标轴构成，并且三个坐标轴之间 遵循右手法则。 实际应用中，主要有以下7种作用： 档案资料输入与输出的重要基准； 质量特性计算的基准； 测量距离的基准；
4.定义螺纹长 度确定方式
5.选择曲线
7.管理特征 参数 6.设臵螺纹 主直径
8.单击确定， 完成特征
9.生成的修饰 螺纹
2.2
修饰草绘特征
修饰草绘特征是在零件模型表面或曲面上创建的修饰性 纹理，包括印制的公司徽标、螺纹示意线、零件序列号、铭 牌等标志性内容。 选择【插入】【修饰】【草绘】。
规则截面 该方式是在模型的二维平面上直接创建的修饰草绘特征。
1.一般基准点 一般基准点是通过在模型几何上或从模型几何上偏 移等方式创建的基准点。
PROE练习题(理论部分)
PRO/E 理论复习题一、单选题1:要想从内存中清除当前文件，可以选择“文件”中哪个命令？A:拭除——不显示B:拭除——当前C:删除——当前D:删除——不显示答案:B2:对于简单倒圆角中的完全圆角，其参照边选择方式不可以是哪个？A:边链B:曲面——曲面C:边——曲面D:边对答案:A3:以下哪个选项可用于在一个壳体特征中产生不同面的不同壁厚？A:选定轨迹B:增加参照C: 替换D:指定厚度答案：D4:参照面与绘图面的关系是什么？A:∥B:⊥C:相交D:无关答案:B5:以下何种条件不属于草绘目的管理器的意向假设？A:竖直B:等半径C:与某边成450D:900 圆弧答案:C6:关于装配中下列叙述正确的是哪个？A:装配中将要装配的零、部件数据都放在装配文件中B:装配中只引入零、部件的位置信息和约束关系到装配文件中C:装配中产生的爆炸视图将去除零、部件间的约束D:装配中不能直接修改零件的几何拓扑形状答案:B7:创建扫描特征时，若扫描轨迹与已有实体表面接触，要使扫描特征与原有实体接合混成一体，应选择以下哪个选项？A:自由端点B:合并终点C:开放轨迹D:封闭轨迹答案:B8:若要改变特征增加或减少方向时要怎样做？A:使用修改直接将深度尺寸改为一个负值B:使用重定义来改变特征生长方向C:使用设置命令重新设定方向D:使用编辑参照命令答案:B9:创建基准平面的方法包括穿过、法向、平行、偏距等，一般都需搭配使用才可将其完全定义，但采用下列哪个方式可单独建立新的基准平面？A:穿过某平面法线B:偏距某平面C:相切于某圆柱面D:与某平面平行答案:B10:草绘目的管理器的作用是什么？A:直接生成设计者需要的最终图形B:管理设计目的C:猜测设计者的绘图意向自动定义尺寸与约束D:以通用格式输出文件答案:C11:装配时对某两个面使用对齐约束或匹配约束的区别是什么？A:对齐使两个面指向一致，匹配使两个面指向相反B:匹配可设置偏矩，而对齐不能C:对齐可设置定向而匹配不能D:以上都是对的答案:A13:利用哪个阵列所建立特征可以相互干涉？A:相同B:一般C:变化D:新参照答案:B14:若要变更原有特征的属性和参照，应使用哪个操作？A: 修改B:重新排序C:重定义D:设置注释答案:C15:创建可变截面扫描特征时，若在关系式中使用Trajpar 控制参数值变化，则在扫描终至点Trajpar 的值应是什么？A:0B:0.5C:1D:0.1答案:C16:建立拔模特征时拔模角度的有效范围是多少？A:-10 度——10 度B:-15 度——15 度C:-30 度——30 度D:-45 度——45 度答案:C17:在以线性尺寸作为驱动尺寸的阵列中，单一方向双尺寸驱动阵列与二个方向各自一个尺寸驱动阵列的区别是什么？A:二者操作方式不同，但效果是一样的B:前者产生沿尺寸合成方向的单列特征，后者可产生分别由驱动尺寸控制的多行多列特征C:前者产生分别由驱动尺寸控制的多行多列特征，后者产生沿尺寸合成方向的单列特征D:以上都不正确答案:B18:对连续且互相相切的线段进行偏距时，线段的最好选择方式是哪个？A:单个B:链C:环路D:目的链答案:B19:以下哪个选项不属于旋转特征的旋转角度定义方式？A:可变的B:特殊角度（90 度的倍数）C:至平面D:穿过下一个答案:B20:使用两侧方式创建特征时，拉伸深度由盲孔定义为100，则正确的是哪个？A:特征朝两侧各拉伸100，总深度200B:特征朝两侧各拉伸50，总深度100C:特征朝单侧拉伸100，总深度100D:特征朝单侧拉伸50，总深度50答案:B21:以下哪种复制特征的放置方式可以使特征绘图面更改？A:新参考B:相同参考C:镜像D:移动答案:A22:视图产生后可以在页面上任意移动或删除而与其它视图无牵连的视图是哪个？A:投影视图B:辅助视图C:一般视图D:局部（详尽）视图答案:C二、多选题1:以下实体特征可以采用何种方式一次性创建？A:旋转B:扫描C:薄板拉伸D:壳答案:ABC2:以下述说错误的是哪些？A:建立扫描特征时，其轨迹线必须连续并相切B:使用扫描来绘制伸出项时，若轨迹开放，则截面一定要封闭C:使用扫描来绘制伸出项时，若绘制封闭轨迹与封闭截面，在“属性”菜单中必须选择“添加内部因素”D:在创建可变截面扫描特征时，必须依次定义多个不同的截面答案:ABD3:装配组件时使用对齐约束可以是什么？A:使样条线重合B:使实体平面或基准面互相平行且指向相同C:使点与点重合D:使基准轴共线答案:BCD4:我们一般将混合特征分为哪三种类型？A:平行混合B:旋转混合C:一般混合D:拉伸混合答案:ABC5:创建混合特征时，绘制的不同截面必须注意什么，但最后一个截面可以是一个点？A:有相同长度的边B:有相同数目的边（图元）C:起始点有对应关系D:有相同属性的图元答案:BC6:创建3-D 特征的截面时，常使用以下哪些技巧？A:对齐B:使用边界C:偏置边界D:放置截面答案:ABCD7:以下述说正确的有哪些？A:完成装配体创建后可任意更改零件文件的文件名B:使用匹配或对齐约束时，可对偏距输入负值C:爆炸图只能由系统自动定义，不可以人工定义D:可以在装配环境下创建零部件答案:BD8:倒角特征可以分为哪两种类型？A:拐角倒角B:倒圆角C:边倒角D:直倒角答案:AC9:使用定向约束条件时，正确的是哪些？A:两平面相互平行B:其法线向量指向特定的方向C:两平面法线方向指向相异方向D:两平面法线方向指向相同方向答案:AB10:相对坐标系的主要用途是什么？A:辅助尺寸的标注B:建立空间样条线时定义点坐标值C:创建混合特征时用于定义各截面间的相对位置关系D:拉伸特征创建必须使用它答案:ABC11:利用哪些阵列所建立的特征可以超过放置平面？A:一般B:相同C:变化D:圆形答案:AC12:约束= 可用来指定什么？A:相同半径B:相同长度C:相同角度D:相同曲率答案:ABD13:按圆角半径定义方式分，简单倒圆角包括哪些类型？A:常数B:可变的C:完全圆角D:通过曲线答案:ABCD14:Pro/E 软件的基本特性是什么？A:3-D 实体建模B:基于特征C:参数化设计D:单一数据库答案:ABCD15:基准点的用途有哪些？A:作为建立其它基准特征的参考点B:定义孔特征的放置位置C:定义注释箭头指向的位置D:辅助建立或调整复杂曲面答案:ABCD16:草绘模式可以出现在以下何种情况下？A:定义特征截面B:绘制草图C:建立基准平面D:使用[修改]修改特征尺寸答案:AB17:特征间建立父子关系的方法有哪些？A:选择一个特征的表面作为另一个特征截面的放置面B:一个特征选择另一特征作为其定位参照C:通过镜像产生新的特征D:在一个特征之后接着建立一个特征答案:ABC三、判断题1:若要删除所有由阵列所建立的特征，并保留原始特征，应使用“删除”命令。
PROE练习题

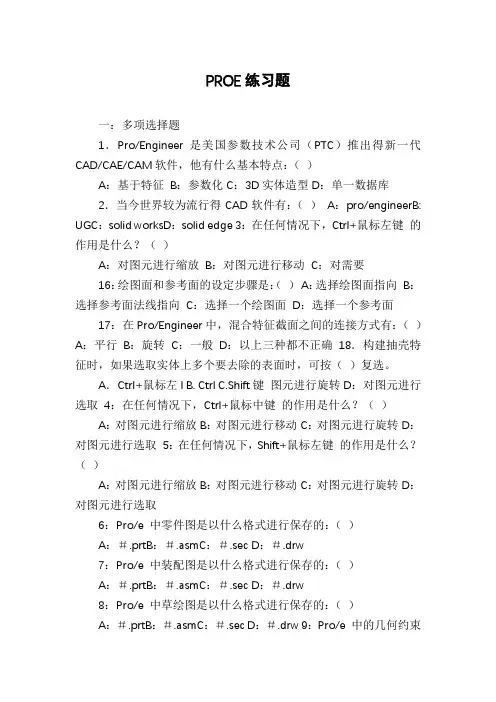

PROE练习题一：多项选择题1．Pro/Engineer是美国参数技术公司（PTC）推出得新一代CAD/CAE/CAM软件，他有什么基本特点：（）A：基于特征B：参数化C：3D实体造型D：单一数据库2．当今世界较为流行得CAD软件有：（）A：pro/engineerB: UGC：solid worksD：solid edge 3：在任何情况下，Ctrl+鼠标左键的作用是什么？（）A：对图元进行缩放B：对图元进行移动C：对需要16：绘图面和参考面的设定步骤是：（）A：选择绘图面指向B：选择参考面法线指向C：选择一个绘图面D：选择一个参考面17：在Pro/Engineer中，混合特征截面之间的连接方式有：（）A：平行B：旋转C：一般D：以上三种都不正确18．构建抽壳特征时，如果选取实体上多个要去除的表面时，可按（）复选。
A．Ctrl+鼠标左I B. Ctrl C.Shift键图元进行旋转D：对图元进行选取4：在任何情况下，Ctrl+鼠标中键的作用是什么？（）A：对图元进行缩放B：对图元进行移动C：对图元进行旋转D：对图元进行选取5：在任何情况下，Shift+鼠标左键的作用是什么？（）A：对图元进行缩放B：对图元进行移动C：对图元进行旋转D：对图元进行选取6：Pro/e 中零件图是以什么格式进行保存的：（）A：＃.prtB：＃.asmC：＃.sec D：＃.drw7：Pro/e 中装配图是以什么格式进行保存的：（）A：＃.prtB：＃.asmC：＃.sec D：＃.drw8：Pro/e 中草绘图是以什么格式进行保存的：（）A：＃.prtB：＃.asmC：＃.sec D：＃.drw 9：Pro/e 中的几何约束显示为：（）A：参数符号B：数字C：字母符号D：以上答案均不正确10：意图管理器可以帮助你快速的绘制截面，使用意图管理器时绘图时，Pro/Engineer会做的假设有：A：相等的半径或直径，相等的线段B：水平或垂直或平行的直线C：对称、相切或共线D：90度、180度、270度圆弧11：在意图管理器中代表水平的符号是（）A：H B：V C：T D：O12：在意图管理器中代表垂直的符号是（）A：H B：V C：T D：O13：在意图管理器中代表相切的符号是（）A：HB：VC：T D：O14：在意图管理器中代表重合的符号是（）A：H B：V C：T D：O 15：绘制中心线的主要目的有：（）A：作为旋转特征的中心线B：作为镜像、对齐的参考线C：螺旋特征的旋转轴线D：图式格式D. Ctrl+鼠标右I19．特征的倒角，以下( )是允许的。

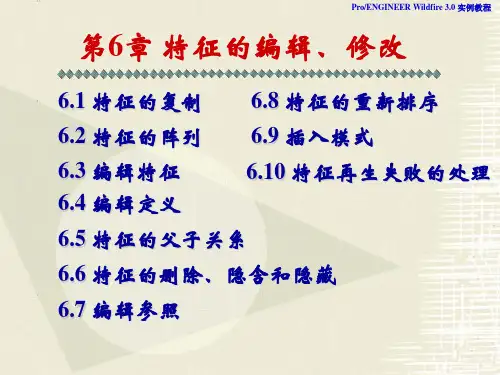

PROE 特征的编辑、修改
Pro/ENGINEER Wildfire 3.0 实例教程
2．创建可变尺寸的阵列
实例4 创建阵列特征。 实例4 创建阵列特征。
图6-6 “fl_patten1,prt”文件阵列完成图形 文件阵列完成图形
总目录 章目录 返回 上一页 下一页
Pro/ENGINEER Wildfire 3.0 实例教程
⑴阵列的驱动方式有7种： 阵列的驱动方式有7
① “尺寸”驱动：就是使用每个方向上的尺寸来驱 尺寸”驱动： 动阵列， 系统默认的阵列驱动方式 的阵列驱动方式， 动阵列，是系统默认的阵列驱动方式，也是使用较 多的阵列方式。 多的阵列方式。 ②“方向”驱动：就是指定一个平面作为阵列增量 方向”驱动：就是指定一个平面作为阵列增量 指定一个平面作为 驱动方向，产生新的特征。 的驱动方向，产生新的特征。 驱动：通过围绕一选定轴旋转特征形成阵列。 轴旋转特征形成阵列 ③ “轴”驱动：通过围绕一选定轴旋转特征形成阵列。
6.3 编辑特征 编辑特征
实例：修改如图 所示的凸轮基圆的直径 高度。 如图6 直径和 实例：修改如图6-7所示的凸轮基圆的直径和高度。
图6-7 实例模型
修改尺寸完成之后，一定要执行“再生”命令， 修改尺寸完成之后，一定要执行“再生”命令， 修改才能成功。 修改才能成功。
总目录 章目录 返回 上一页 下一页
提示
①执行“编辑”|“阵列”命令， ②或者右击鼠标， 阵列” 执行“编辑”|“阵列 命令， 或者右击鼠标， 弹出的“快捷菜单”中执行“阵列”命令， 弹出的“快捷菜单”中执行“阵列”命令， ③或者单 编辑” 系统均会弹出“阵列” 击 “编辑”工具按钮 ，系统均会弹出“阵列” 操控面板，如图6 所示。 操控面板，如图6-5所示。
ProE第6章-放置型实体特征
选中这两条边作为参照
方便筋曲线两个端点的定位
6.6 筋特征
创建的旋转筋（通过 旋转轴）
直筋（创建时应注意 什么？）
单 击 【 输 入 】 ， 表示 输 入 倒角顶点到边的距离
在屏幕下方的对话 框中输入数值
6.5 倒角特征---拐角倒角
6.6 筋特征
筋特征是连接到实体曲面的薄翼或腹板伸出项。 筋通常用来加固设计中的零件，也常用来避免出现不 需要的折弯。利用“筋”工具可快速开发简单的或复 杂的筋特征。筋特征在机械设计中应用比较广泛，是 零件上的一种重要结构。 根据相邻平面的类型不同，生成的筋分为： 直筋：相邻的两个面均为平面时，生成的筋称为直 筋，即筋与实体相交的表面是平面； 旋转筋：相邻的两个面中有1个为弧面或圆柱面时， 生成的筋为旋转筋(草绘筋的平面必须通过圆柱面或弧 面的中心轴)，此时筋与实体相交的表面为曲面。
6.5 倒角特征---边倒角
创建边倒角的方法 选择要倒角的边
选择倒角类型
给定倒角尺寸
6.5 倒角特征---边倒角
可以设臵多 组，每组倒 角形式不同 每组可选 中多条边 进行倒角
倒角形式
设臵倒角 的数值
6.5 倒角特征---边倒角
单击该按钮 可以在确定 前预览
选择角度×D时，按照图示 设臵后，可以注意到，单 击 的效果。
这里孔的中心 线与实体（圆 柱）的中心线 共线。
6.2 孔特征---简单直孔
调节孔的大小 调节孔的位臵 孔的大小和 位臵还可以
拖动两个特
征点调节。
6.2 孔特征---简单直孔
：在第一方
向上钻孔至选 定点、曲线、 平面或曲面。 这 里 选 中 面
（红色），表
示孔从指定平 面钻至红色的 面。
