机床大跨度导轨的共面及平行度检测
导轨是机床运动部件导向的关键部位，在数控机床中，导轨按照摩擦方式分为滑动导轨和滚动导轨，其中滚动导轨在数控机床的应用越来越普及。
滚动导轨为了满足机床运动的高直线度和整体高刚性的要求，对运动副中的滚珠（或滚柱）进行适当的预紧，且预紧力有日渐增大的趋势。
根据约束的要求，通常机床每个方向的直线运动，导轨最少为两条（有时为了增加支撑刚性会适当增加数量），此多条导轨的平行度数值的误差直接复制为导轨运行中的额外变形。
因此误差数值直接影响机床运行的直线度，使导轨产生额外的热量和振动，是影响机床运行速度和导轨副寿命的关键因素。
1. 通用测量方法当两条导轨的距离在3 000mm以内时，最通用的平行度测量方法如图1所示。
测量时，在过桥的上面放置水平仪，均匀移动过桥，带动放置在其上面的水平仪移动，每次移动时，记录水平仪的数值，通常规定在全长度内水平仪的数值≤1格（就是通常所说的0.02mm/1 000mm），但是当需要过桥的长度 L超过3 000mm时，由于过桥的质量过大，移动困难，且移动中会出现不均衡和不稳定的问题，必须设法解决。
图1 大跨度导轨平行度通用测量方法2. 改进后的测量方法对测量方法进行改进，如图2所示，检测跨距大的导轨Ⅰ和Ⅱ之间的平行度，在导轨Ⅰ和导轨Ⅱ的水平面上各安放两个连通的指示器，指示器之间用软管连接，两个指示器和软管中注入水（最好是有颜色的水，以便于观察水面），根据连通器的原理，两个指示器中的水面高度是绝对一样的。
现场测量情况如图3所示。
图2 大跨度导轨改进后的平行度图3 现场测量情况（1）指示器结构两个指示器的结构如图4所示，其上、下面一起在平面磨床上精加工，保证两个指示器的高度尺寸La和Lb一致（要求相差≤0.001 5mm）。
高度一致的两个测量座实物如图5所示。
a）结构示意b）图样图4 指示器结构图5 高度一致的两个测量座（2）测量方法将两个指示器用软管连接，放置在两个需要测量平行度的导轨面相同的一端，并且加满水。
导轨平行度测量方法
导轨平行度测量方法
导轨平行度测量是机械加工中非常重要的一项工作，正确的导轨平行度可以保证机床的精度和稳定性。
下面将介绍几种常见的导轨平行度测量方法。
1. 使用平行垫片。
平行垫片是一种常见的测量工具，通过在导轨底部和工作台之间插入不同厚度的平行垫片，可以直观地观察导轨的平行度。
首先，清洁导轨和工作台表面，然后在两侧各插入一块相同厚度的平行垫片，通过调整两侧的平行垫片厚度，直到两侧的高度完全一致，即可认为导轨平行度良好。
2. 使用激光测量仪。
激光测量仪是一种高精度的测量工具，可以实时监测导轨的平行度。
使用激光测量仪进行导轨平行度测量时，首先需要在导轨两端各设置一个激光发射器，然后在工作台上设置两个接收器。
通过调整导轨底部的螺栓，使得两个激光在接收器上的投影完全重合，即可认为导轨平行度良好。
3. 使用直线度仪。
直线度仪是一种常用的测量工具，可以用来测量导轨的平行度。
在使用直线度仪进行导轨平行度测量时，首先需要在导轨上设置两个测量点，然后通过直线度仪的测量功能，可以直接得出导轨的平行度数据。
4. 使用平行度测量仪。
平行度测量仪是一种专门用于测量平行度的仪器，可以通过测量导轨的平行度来判断导轨的精度。
在使用平行度测量仪进行导轨平行度测量时，首先需要将测量仪固定在导轨上，然后通过仪器的显示屏可以直接读取导轨的平行度数据。
综上所述，导轨平行度测量是机械加工中非常重要的一项工作，正确的导轨平行度可以保证机床的精度和稳定性。
通过使用平行垫片、激光测量仪、直线度仪和平行度测量仪等工具，可以准确地测量导轨的平行度，从而保证机床的加工精度和稳定性。
导轨平行度
2.单导轨扭曲
单导轨扭曲测量如右图,该项是 制造或修理时在工艺上控制用的精度要 求.一组导轨中选有导向作用的为主, 边修边测量在全长各段实际水平与 理论水平的最大差.它的示意如下图. 确保它直而不扭曲.
黑色是理论论廓,红色是另一 段轮廓,扭向右侧;蓝色轮廓扭向左侧. 在全长上,整条导轨扭了 ＋α1－（－α2）＝ α1 ＋ α2 单导轨全长扭转角度一般控制 在0.02水平仪读数半格以内,否则影 响导轨的几何精度,和运动件的接触 性能.

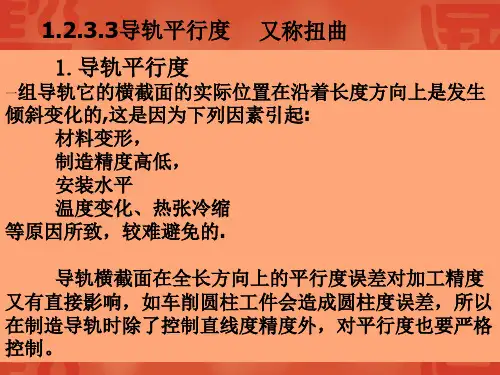

1.2.3.3导轨平行度 1.导轨平行度
