浅述数字加网的基本构成
浅析数字加网技术
1 .因 网 点 大 小 相 等 而 具 有 颗 粒 感 ,在 中 间 调 位 置 上 难 以控 制 每 组 网 点 的 位 置 ,尤 其 在 平 网 时 会 出 现 墨斑 ;
2. 个 生 产 过 程 中 ,宽 容 度 比 调 幅 加 网技 术 的 整
维普资讯
l I 、 点是印刷的最基本单元,担负着组织图
像 层 次 、 廓 及 色 彩 的 任 务 , 点 的 特 性 轮 网
直 接 影 响 到 复 制 图像 的 特 性 。 印 刷 加 网 方 式 经 历 了
从 照 相 网 屏 加 网 、 电 子 加 网 ,到 现 在 的 数 字 加 网 的
影 响 输 出速 度 ,也 没 有 传 统 的 高 线 数 加 网 工 艺 所 需
网点间距 不等 ,网点分布 密度( 度 , 点个数 多少 ) 频 网 表 现 阶 调 层 次 ,没 有 网 线 、 加 网 角 度 的 概 念 ,常 用
网点直径 的大小 来区分 , 图 3 见 。连 续 调 图像 经 调 幅 加 网 后 如 图 4所 示 。 相 对 于 调 幅 加 网 而 言 ,调 频 加 网 能 够 复 制 出 更
混 合 力口网 技 / 调 频 加 网 技 术
混 合 加 网 ( b i ce nn Hy rd S r e ig)技 术 是 借 鉴 调
幅 和 调 频 两 种 网 点 特 性 的 加 网 技 术 ,既 体 现 了 调 频
i
调 频 加 网 技 术 即 FM ( e u n y Mo u a e Fr q e c d lt d S r e ig)技 术 ,是 当 今 网 点 技 术 主 要 的 发 展 方 向 ce nn 之 一 ,调 频 加 网 网 点 大 小 基 本 不 变 ,网 点 无 规 律 分
数字加网

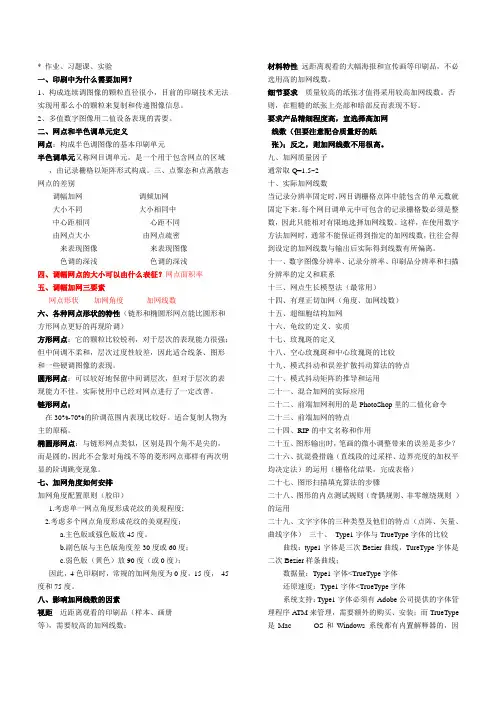

* 作业、习题课、实验一、印刷中为什么需要加网?1、构成连续调图像的颗粒直径很小,目前的印刷技术无法实现用那么小的颗粒来复制和传递图像信息。
2、多值数字图像用二值设备表现的需要。
二、网点和半色调单元定义网点:构成半色调图像的基本印刷单元半色调单元又称网目调单元,是一个用于包含网点的区域,由记录栅格以矩阵形式构成。
三、点聚态和点离散态网点的差别调幅加网调频加网大小不同大小相同中中心距相同心距不同由网点大小由网点疏密来表现图像来表现图像色调的深浅色调的深浅四、调幅网点的大小可以由什么表征?网点面积率五、调幅加网三要素网点形状加网角度加网线数六、各种网点形状的特性(链形和椭圆形网点能比圆形和方形网点更好的再现阶调)方形网点:它的颗粒比较锐利,对于层次的表现能力很强;但中间调不柔和,层次过度性较差,因此适合线条、图形和一些硬调图像的表现。
圆形网点:可以较好地保留中间调层次,但对于层次的表现能力不佳。
实际使用中已经对网点进行了一定改善。
链形网点:在30%-70%的阶调范围内表现比较好。
适合复制人物为主的原稿。
椭圆形网点:与链形网点类似,区别是四个角不是尖的,而是圆的,因此不会象对角线不等的菱形网点那样有两次明显的阶调跳变现象。
七、加网角度如何安排加网角度配置原则(胶印)1.考虑单一网点角度形成花纹的美观程度;2.考虑多个网点角度形成花纹的美观程度;a.主色版或强色版放45度。
b.副色版与主色版角度差30度或60度;c.弱色版(黄色)放90度(或0度);因此,4色印刷时,常规的加网角度为0度,15度,45度和75度。
八、影响加网线数的因素视距近距离观看的印刷品(样本、画册等),需要较高的加网线数;材料特性远距离观看的大幅海报和宣传画等印刷品,不必选用高的加网线数。
细节要求质量较高的纸张才值得采用较高加网线数。
否则,在粗糙的纸张上亮部和暗部反而表现不好。
要求产品精细程度高,宜选择高加网线数(但要注意配合质量好的纸张);反之,则加网线数不用很高。
材料科学:印刷概论测考试题模拟考试_2.doc
材料科学:印刷概论测考试题模拟考试 考试时间:120分钟 考试总分:100分遵守考场纪律,维护知识尊严,杜绝违纪行为,确保考试结果公正。
1、单项选择题 单色印刷,其网线角度一般多采用多少角度合适( ).A.45度 B.90度 C.30度 D.5度 本题答案:A 本题解析:暂无解析 2、单项选择题 印章的使用,创造了从( )的复制方法,这种复制方法已经孕育了雕版印刷的雏形。
( )A.阴文得到反写文字 B.反写文字得到正写文字 C.正写文字得到阳文正写文字 D.反写文字得到阳文反写文字 本题答案:B 本题解析:暂无解析 3、名词解释 印后加工 本题答案:使印刷产品获得所要求的形状和使用性能的生产工序,例如装 本题解析:使印刷产品获得所要求的形状和使用性能的生产工序,例如装订、包本、折页。
4、问答题姓名:________________ 班级:________________ 学号:________________--------------------密----------------------------------封 ----------------------------------------------线----------------------在印前图像处理中,加网方式都有哪些?它们各自的特点是什么?本题答案:数字加网:数字加网的特点数字加网是计算机出版系统中采用的加网本题解析:数字加网:数字加网的特点数字加网是计算机出版系统中采用的加网技术。
调幅加网:调幅加网中网点间的距离是固定不变的,即网点出现频率固定不变,改变的只是网点大小。
调频加网:调频加网的网点又称随机网点,其网点大小一样,采用网点的疏密程度来表现图像层次,且网点随机分布RIP加网(光栅图像处理机):把整个RIP过程分成光栅化和加网两个相互独立的阶段,在输人分辨率后对图像做光栅化处理,随后存盘,最后在加网阶段中再用一专用加网板,按要求的分辨率高速输出。
现代印刷中的数字加网技术
一、调幅加网技术
调幅加网技术又分为有理正切 加网、无理正切加网和基于有理正 切的超细胞结构加网技术。这种技 术模拟传统的照相制版方法,用网 点大小来表现阶调,其基础是有理 正切加网和无理正切加网。它通常 采用生长模型方法来形成网点,即 以网目调单元内的中心胞点为基 础,以一定形状向外扩展,每一网 点的聚集度是随原稿的光强而变化 的,网点在整个图像区域内周期性 地分布。
印刷杂志
现代印刷中的数字加网技术
胡承伟
目前应用广泛的加网技术—— 由操作者随意旋转,但是在电子加网
数字加网技术是从模拟加网技术演 装置上,网点只能由整数个胞点形
变而来,是自20世纪70年代以来, 成,形成不了15°和75°的加网角
随着计算机硬件和软件技术、外围 度。为了解决这个问题,德国Hell
设备、图像处理显示技术和硬拷贝 公司早期开发了有理化正切网点技术
设备的发展和推广而逐步发展起来 (RT技术)。其网点角度的正切值是两
的一种新的加网技术。目前的数字 个整数的比值,使用arctan 1/3≈
加网技术大体上可以分为两大类: 18.4°代替15°,这时黄版取0°,
调幅加网技术和调频加网技术。
青版取18.4°,黑版取45°,品红
版取7 1 . 6 °,并适当调整加网线 数,使生成的龟纹尽量大,也能达到 避免可见龟纹的目的。
容度比调频加网技术小,因此需要 是另一种混合加网技术。这种技术
更细致的工艺控制和监测技术。在 将两种已经验证的加网技术A g f a
这种情况下,若把这两种技术综合 Balanced Screening(ABS)和调 起来,扬长避短,则会达到更好的 频加网(F M )结合起来:在中间
数字打样中的加网技术加网是
线 混合 加 网是 融合 A 与F 优 点针 从 而 可 以对 中 间调 的 网 点 密 度 ( M M 对 印刷 工序 来 说 , 能采 用 常
进 体 现 印刷 的 实 际线数 ,不 利于 最 佳 对 高精 度 印刷 而推 出的一 种加 网技 数 ) 行 定 义 。 印刷条 件 的确 定 , 因此 制 约 了调 频 术 。在 高 光 区域和 暗调 区 域它像 F M 网打样 的样 张 的普 及 。
成)
控 制 ,其 机制 如 下 图3 所示 。
2 加 网 的类型 .
目前 数字 打样 中采用 的加 网技 术大致 有调幅 加 网、调频
文 件
控 制 转 换 提
取 的 RIP加 网 数 据
加 网 、混 合加 网等几种 类型 。
() 幅 加 网 1调
调 幅加 网是传统 的加 网方 式 , 又 称 为 A M 加 网
・
混合加 网将A 和F 两种 加 网结 将 C P 艺 流程 中 的瑕 疵 尽 显 得 一 M M T工 高光 和 暗 调区 域 由于 对 网 点 来 图像 复制 和 数字 工 艺流 程 检查 的
色 打 印机 上 实现 满足 印刷 要求 的调 位 置 进 行 了特 殊 处 理 ( 网 点位 置 最 佳 选择 。 ※ 使
果 。 fR P i I 后数 字打 样 系 统需 P 要对 R P 的加 网进 行 转换 和 I后
图 1 I 打样 工作 流程 R P前
捧 版 RI 面 向 激 P( 光 照 捧 的 数
字加 网 )
图 2 RI P后打 样工作 流 程
驱 动照捧 设 备 的 控 制 信 号 输 出 制 版 印 届 0 ( 调合 阶
( p1 t e i ul Am i ud od ati on
数字打样中的加网技术
目前数字打样中采用的加网技术大致有调幅加网、调频加网、混合加网等几种类型。1)调幅加网
调幅加网是传统的加网方式,双称为AM加网。其特点是网点间隔固定,着墨点集中位于网格中心,其面积大小是阶调信息函数。在网点位置和排列角度固定不变的情况下,利用网点的大小变化来表现图像的深浅。
调幅网由于频率固定从而形成固定的排列点阵,存在网点线数、网点角度的限制。需要把两个色版的网角控制在30度或以上,才可避免出现龟纹。调幅网点既有印刷再现稳定、容易及均匀性好等优点,又存在容易产生网花、网纹之间的干扰龟纹、色彩跳跃、文字和细微层次边缘不光洁等问题,还要求极高的套印精度。
在数字打样工作流程中,数字加网进行的具体位置会随RIP后打样和RIP前打样不同而有区别。
在接收RIP后数据打样的工作流程中,数字打样系统直接接收RIP后面向照排的数字加网数据,并将提取的加网信息数据转换为面向喷墨打印机数字加网数据,控制打印设备来打中印刷加网等价结果。即RIP后数字打样系统需要对RIP后的加网进行转换和控制。
数字打样中的加网技术?加网是彩色印刷复制的基础。印刷品的颜色、层次与清晰度都是由具有一定特性的网点来再现的。而数字打样之所以加网,是为了在输出分色胶片或印印刷前通过其非常接近印刷过程的加网处理,复制出能够较好地预视其后印刷结果的样张,包括是否有龟纹、玫瑰斑、网点扩大等等,真正做到所见即所得。1.加网的位置
了解计算机网络的基本结构和组成
了解计算机网络的基本结构和组成计算机网络是现代信息社会中不可或缺的基础设施,它连接了全球各地的计算机和设备,使得信息的传输和共享变得快捷、高效。
要深入了解计算机网络,首先需要掌握其基本结构和组成。
本文将为您详细介绍计算机网络的基本结构和组成,并提供相关的实例和案例。
一、计算机网络的基本结构计算机网络的基本结构包括了网络拓扑结构、网络协议和网络传输介质。
1. 网络拓扑结构网络拓扑结构是指计算机网络中各个计算机和设备之间的物理连接方式。
常见的网络拓扑结构有星型、总线型、环形和网状等。
其中,星型拓扑结构是最常见的一种,它以一个集线器或交换机作为中心连接各个计算机和设备。
总线型拓扑结构是将所有计算机和设备连接在同一个总线上,形成一个线性的结构。
环形拓扑结构将计算机和设备连接成一个环状,每个节点都与相邻节点相连。
网状拓扑结构是将所有节点都直接连接起来,形成一个非常复杂的网络。
2. 网络协议网络协议是计算机在网络中进行通信时所遵循的规则和约定。
常见的网络协议有TCP/IP协议、HTTP协议、FTP协议等。
TCP/IP协议是互联网上使用最广泛的协议,它将数据分成小的数据包进行传输,并通过IP地址进行寻址和路由。
HTTP协议是用于传输超文本的协议,是支持万维网应用的基础。
FTP协议是用于在网络上进行文件传输的协议,可以方便地上传和下载文件。
3. 网络传输介质网络传输介质是计算机网络中用于传输数据的媒介。
常见的网络传输介质有以太网、无线网络、光纤和电缆等。
以太网是一种广泛使用的局域网传输介质,它采用双绞线或光纤进行数据传输。
无线网络使用无线电波传输数据,适用于移动设备和远程通信。
光纤是一种高速的传输介质,具有较大的带宽和较低的传输损耗。
电缆是一种常见的传输介质,适用于小范围的网络连接。
二、计算机网络的组成计算机网络的组成包括了客户端、服务器、路由器和交换机等。
1. 客户端客户端是指计算机网络中使用网络服务的用户终端。
加网
一、网目调单元
记录栅格 传统加网用网屏对原稿进行离散,得到的网点是 一个整体,无记录栅格。网点虚,是软网点。 数字加网得到的网目调图像通常采用激光照排机 把网点逐个记录在胶片上,一个网点由有限个 激光点曝光组成。对于照排机这种典型的二值 设备,在胶片上只有曝光和不曝光两种工作形 式,因此,为了在胶片上得到大小不同的网点, 需要将一个网目调单元(也既网点的基本单元) 划分为更细小的网格,这个网格称为记录栅格。 网点实,是硬网点。
照排机的分辨率与扫描仪的分辨率不同: • 扫描仪的每一个点可用于产生一个像素,该 像素代表原稿某一小区域的平均亮度。 • 激光照排机的点是激光的曝光点,并由有限 个这样的点来组成一个数字网点。因此,照 排机的一个激光点一般要远小于数字图像的 一个像素所代表的物理尺寸。 • 即:点的大小不同 像素点有亮暗不同,曝光点亮暗一样
15个网点 X个网点
45
15
15个像素 10个网点
0加网:一个网点由1.5cos0 =1.5个像素 45加网:一个网点由1.5cos45 =1个像素 15加网:一个网点由1.5cos15 =1.45个像素
cos15 =10(网点)/X(网点) X=10/ cos15 15个像素形成X个网点,则每个网点的像素数是: 15/X=15/(10/cos15)=1.5cos15 =1.45个像素
数字加网技术及其在印刷复制上的应用
栅格 涂 黑 的数量 。 另一 种调 频 加 网是 网点 大小 和空 间分 布都在 变化 ,即二级调 频加 网。
由于调频 加 网 的网点 时随 机分 布 的 ,不受 网屏
角度 限 制 ,无 网角 产生 ,从 而 不会 形成 龟 纹和 玫瑰
斑 ,不会产生错 网;由于使用了很细小的网点 ,使 图像看起来更加光滑 ,能显示更多的细节 ;并且使 用低分辨率的照排机也可以获得高品质的图像 ;在
印 刷过 程 中更容 易 保持 水 墨平 衡 ,提高 印 品清 晰度 和 稳定性 。
二、数字加 网技术影像输出上的应用
本文对 同一图像分别采用了3 种数字加网技术
进 行 了加 网 ,为 了便 于 读 者 观 察 ,对 图像 进 行 了
放大并截取 图像 中的一个部分 ,以下4 组图分别是原 稿、调幅加网图像、调频加网图像和混合加网图像。
字加
毒
觥复鞲 的 i 应 用
文/ 吴 丽 童 贞
在 平版 印刷 工艺 中 ,由于 印版 上 图文 部分 和 空 白部 分 基 本位 于 同~ 平 面 ,印刷 时 墨层 的厚 度 是一 致 的 ,所 以 图像 的层 次就 需 要通 过 加 网来 表现 。所
如 图1 所示为1 6 % 的调幅 加 网结 构 图 ,在 图 中涂 黑部
网发展 到 现在 的数字 加 网技 术 。数 字 加 网技术 是 计
算机出版系统 中采用的加网技术 ,根据纪录网点的
¨ l l ¨¨ ¨ ¨ ¨
分 布 状态 ,数字 加 网技 术可 以分 为 调 幅加 网、调 频
就 决 定 了调 幅 网 点 具 有 固定 的间距 。
加网和混合加网技术。
的技术 。 随 着 印刷技 术 的不 断 发展 ,加 网技术 也从
第三章 加网工艺2
②最小网点直径 输出设备记录分辨力的倒数(即扫 描记录光点的直径)等于加网图像的最小网点直径。
如设输出设备(激光照排机)的记录分辨力为2400 DPI,则记录光点的直径为1/2400英寸。若设网目调单 元由16×16个记录栅格组成,则该网目调单元的宽度 (或高度)为16×1/2400英寸,这说明当需要表达出 图像中每一像素的全部256个灰度等级时,如果输出设 备的记录分辨力为2400SPI,那么该设备可为150LPI 的印刷品加网,此时最小网点的面积率(仅一个设备 像素曝光)为1/256=0.39﹪,对应的网点直径为 0.01058mm。
2. 像素与加网线数 (1)像素 像素与原稿有紧密的联系,像素有两个基本属性: ①位置属性 每一个像素均有确定的空间位置,具体数值 决定于原稿以及扫描设备如何划分原稿。数字图像其实是 一个有序排列的二维数组,像素在这样的二维数组中也有 确定的位置。当数字图像在屏幕上显示时,每一像素对应 于屏幕上的一个显示点。 ②数值属性 数值实际上代表的是某一位置上一个小区域 (小方块)上的平均亮度。因此,像素的数值属性说明它 具有确定的物理意义,不是抽象的数字。
③网点的绝对尺寸不仅与像素值有关,还取决 于网目调单元由多少个设备像素来组成。
④网目调单元中的记录栅格数由输出设备的记录 分辨力和加网线数决定
n = (SPI/LPI)2
式中,n——网目调单元点阵包含的记录栅格数; SPI——输出设备的记录分辨力; LPI——加网线数。 ﹡一个网目调单元中包含记录栅格的个数表示该 网目调单元可表达灰度层次的能力,可称为网目 调层次数。
(2)数字网点生成方法
①PostScript技术采用网点函数(Spot Function)来定义网目调网点。 ②比较有代表性的四种方法:阈值法、模型法、 生长模型法和对半取反法。
第一章 数字加网技术.ppt
数字加网的前提:
连续调原稿
数字图像
这一过程称为原稿的数字化
所用设备称为数字化设备
早期的图像处理方法: 光学方法(照相),属模拟
现在的图像处理方法:
制作蒙版 手工修正
数字方法,用数字(亮度)表示图像特征
22
一、数字图像的优点
图像质量: 图像——由基本单元像素构成 像素——一个具体的数字 图像的质量取决于像素值的正确性
值数组控制;
• 阈值数组:有序排列的数组,有周期性特征
• 记录点分散半色调:
– 有利于保留原图像高频成分(模式抖动,误差扩 散算法等)
– 其中递归栅格法为通用方法,产生最优的齐次有 序抖动阈值数组。
• 该法在一个方向上很容易提高分辨率,另一个方向很难 15
加网简史——数字加网技术
• 算法优化:
– 记录点分散抖动改进明显
三、印刷业对图像处理有特殊的要求
处理对象:原稿 表现方法:多值设备(电视机和计算机)
二值设备(印刷机) 呈色机理:加色法和减色法 需要处理的信息量 :信息量大
20
原稿或印刷品幅面大 分辨率高 CMYK四色
信息量大
CPU速度——快 内存——高 传递——快 交换——快 数据压缩
21
1.2 数字图像
• 玻璃网屏:两片中心对齐的刻线玻璃组成,中 间夹入图像,有一定焦距
• 接触网屏:20世纪40年代出现。
4
加网简史
• 玻璃网屏:
– 玻璃网屏上刻划着不透光的垂直交叉的十字线, 每个方形网孔边缘清晰。网屏放置在照相机暗箱 的网屏架上,与涂有碘化银的湿版保持平行但相 隔一定距离。加网时,光线通过网屏上的网孔投 射到感光湿版上,由于感光湿版感色性能的局限 性,光线在湿版上感光形成大小不同的点子,从 而使连续调图像的明暗变化转变成感光湿版上的 一个个大小不等、间距相等的网点,这些网点在 经过印刷后便呈现出印刷品上图像的明暗层次。
RIP与图像数字加网
RIP与图像数字加网
杨国宝
(浙江科技学院;轻工学院;印刷111;1111430028)摘要:RIP是栅格图像处理器Raster Image Processor的缩写,它用来解释PostScript代码,然后在计算机内存中创建页面区域,将它划分成栅格点阵表示,并控制照排机在胶片上曝光。
RIP可以是内置专用软件的专用计算机,也可以是安装在通用计算机上的软件包。
关键词:RIP;加网;
0 引言
RIP是彩色桌面系统加网技术的核心,它是将排版软件用PostScript语言描述的页面内容转化为高分辨率的工具;形成的图像可以由激光打印机或照排机等设备在纸张或胶片上输出。
所有的输出设备如打印机或照排机等,都需要有一个RIP来驱动。
广义上讲是针对所有页面描述语言的光栅化处理程序都可以称为RIP。
但通常我们所说的RIP,主要指PS解释器,即把PostScript文件解释转变成为点阵数据的处理器。
几种数字加网技术
几种数字加网技术网点是印刷的最基本单元,担负着组织图像层次、轮廓及色彩的任务,网点的特性直接影响到复制图像的特性。
印刷加网方式经历了从照相网屏加网、电子加网,到现在的数字加网d过程。
数字加网技术是实现印前数字化的必然要求,可分为:调幅加网技术,调频加网技术,以及包含调幅加网和调频加网两种方式的混合加网技术。
一、调幅加网技术调幅加网技术即AM(AmplitudeModulatedScreening)技术,是最典型、最常用的加网技术。
它在本质上与照相网屏加网原理相同。
网点是以中心胞点方式向外增长的,网点中心具有固定的空间位置,每个网点的相互中心位置保持不变,由像素的灰度值来控制网点的增长。
调幅加网网点可用传统网点的4个参数来表征,即网点面积率、网点形状、加网角度、加网线数。
调幅网点的结构特点是:由图像像素的灰度值决定网点面积率,单位长度上的数目决定了加网线数,小点从中心向四周按规律扩散,集中分布,形成网点,扩散的规律决定了网点形状和加网角度。
水平与垂直方向上网点间距相等。
调幅加网技术比较成熟,特别是在中间色调位置上表现完美,对设备环境、印刷条件要求不高,广泛应用于印前处理中。
然而,调幅加网技术仍存在一些难以避免的缺陷:1.调幅加网网点间的距离是固定的,在亮调和暗调位置无法表现图像的细微层次,不能作高保真印刷;2.四色加网的角度不同,复制颜色时,容易出现龟纹和不可避免的细小玫瑰斑;3.在像素的灰度值增加的过程中,随着调幅加网网点的面积增大,最终网点之间会互相接触,产生阶调层次跳跃;4.为了避免龟纹,调幅加网只能取15°、45°、75°、90°四种加网角度,不支持四色以上的多色印刷。
二、调频加网技术调频加网技术即FM(FrequencyModulatedScreening)技术,是当今网点技术主要的发展方向之一,调频加网网点大小基本不变,网点无规律分散分布,随着加网的算法不同而有不同的空间位置,网点间距不等,网点分布密度(频度,网点个数多少)表现阶调层次,没有网线、加网角度的概念,常用网点直径的大小来区分。
浅谈数字加网
