机械手(爱普生)

合集下载

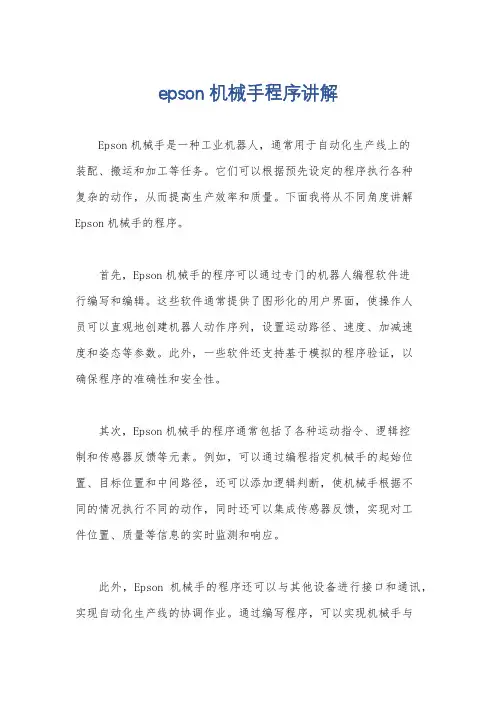

epson机械手程序讲解

epson机械手程序讲解Epson机械手是一种工业机器人，通常用于自动化生产线上的装配、搬运和加工等任务。

它们可以根据预先设定的程序执行各种复杂的动作，从而提高生产效率和质量。

下面我将从不同角度讲解Epson机械手的程序。

首先，Epson机械手的程序可以通过专门的机器人编程软件进行编写和编辑。

这些软件通常提供了图形化的用户界面，使操作人员可以直观地创建机器人动作序列，设置运动路径、速度、加减速度和姿态等参数。

此外，一些软件还支持基于模拟的程序验证，以确保程序的准确性和安全性。

其次，Epson机械手的程序通常包括了各种运动指令、逻辑控制和传感器反馈等元素。

例如，可以通过编程指定机械手的起始位置、目标位置和中间路径，还可以添加逻辑判断，使机械手根据不同的情况执行不同的动作，同时还可以集成传感器反馈，实现对工件位置、质量等信息的实时监测和响应。

此外，Epson机械手的程序还可以与其他设备进行接口和通讯，实现自动化生产线的协调作业。

通过编写程序，可以实现机械手与输送带、加工设备、检测设备等的联动操作，从而实现整个生产过程的自动化控制和优化。

最后，Epson机械手的程序还需要考虑安全性、稳定性和可维护性等方面。

在编写程序时，需要充分考虑机械手在工作过程中的安全保护措施，避免发生意外伤害。

同时，还需要考虑程序的稳定性和可维护性，确保程序的稳定运行和便于日常维护和升级。

总的来说，Epson机械手的程序编写涉及到多个方面，包括机器人编程软件的使用、运动控制、逻辑控制、传感器接口、设备通讯、安全性和稳定性等。

通过合理的程序设计和编写，可以充分发挥Epson机械手在自动化生产中的作用，提高生产效率和质量。

爱普生机械手AS维修培训

谢谢！
以高效、快捷、满意的服务赢得您的信赖
EPSON 机械手维修培训&LS系列
培训内容
熟悉机器人认识机器人 &LS系列硬维修机器人
技术支持与
件介绍
服务
认识机器人
工业机器人（industrial robot,简称RI）：
什么是工业机器人？
• 是集机械、电子、控制、计算机、传感器、人工智能等多个学科先进技术于一体的现代制造业重要的自动化装备；广泛适用的能自主动作，且多轴联动的机械设备；自从1962年美国研制出世界第一台工业机器人以来，机器人技术及其产品发展很快，已经成为柔性制造系统（FMS），自动化工厂（FA），计算机集成制造系统（CIMS）的自动化工具。
EPSON机器人发展历史
开始于对手表的小型零部件的高精度、高效率组装
25年的销售业绩！业界行业最高的市场份额
手表组装生产线
熟悉机器人
SCARA 4轴机器人
LS系列 RC90
G系列
RS系列
RC180
Pro-six 6轴机器人
C4系列 RC700
C3系列
S系列
RC180
控制器选件部分
视觉
RC90 手编
主要功能：存储机器人驱动软件(Hofs值等），目前有两个版本（7.0版本和5.0版本）
故障现象：LED灯常亮；以太网无法通讯、无法进入主程序，需要更换。
RC90-轴卡
规格型号： MDB SKP-492-1（10A）主要功能：控制机器人J1、J2、 J3、J4轴运动； RC90的控制器有两块相同的轴卡故障现象：电机无法正常工作， Motor on控制器马上报 Error5041等些故障，需要更换。

爱普生培训资料：EPSON机械手软件操作指南

四、RC+5.4.3软件操作 (5)在“点数据”页面单击“保存”按钮，完成示教点。
四、RC+5.4.3软件操作
五、马达重置及伺服OFF
工具 →机器人管理器→控制面板或单击工轴刹车释放后要按住伺服指示灯旁边白色按
钮才能手动移动Z轴
运行功率设置
四、RC+5.4.3软件操作
1、示教点步骤
（1)在“点数据”页面中“点文件”下拉菜单中选择需要教点的点文件
单击选择点文件
四、RC+5.4.3软件操作
(3)微动将机械手移动的需要示教点的位置。如果是SCARA机械手，Motor On情况下，可以在 Control Panel 页面Free All释放所有轴后，手动将机械手移动需要示教点的位置后，Lock ALL锁定所有轴。
EPSON机械手软件操作指南
一、连接控制器
1. 软件IP设置（使用以太网连接时用）
（1）单击“设置” “电脑与控制器通讯”进入IP设置画面，然后单击工具栏图
标“
”进入IP设置画面，然后单击“增加”进入右下图画面选择“通
过以太网连接到控制器”单击确定
四、RC+5.4.3软件操作
（2）设置新增以太网连接名称及IP地址，控制器出厂默认控制器IP设置如右下图所示设置好IP后单击应用，如果控制器IP忘记了，可以先用USB线连接控制器然后在 “设置”|控制器|configuration里可以查看控制器IP，电脑IP的前三位要与控制器的前三位相同，例如“192.168.0.10”
四、RC+5.4.3软件操作 2、选择“控制器”单击“下一个”进入如下画面
四、RC+5.4.3软件操作
3、修改程序名称（可不修改）设定存储磁盘后，单击“下一个” 进入如下画面，然后单击“导入”即可将控制器内的程序读取出来。

爱普生机器人选型以及详细安装参数

EPSON 机械手综合商品目录信赖产生进步爱普生机械手爱普生机械手起始于1981年开发SEIKO手表的组装机械手。

当时开发的目标是制造出前所未有的能够髙精度、高效率地安装精密部件的机械手。

此后的各种技术经验继承了原有的爱普生机械手所具有的高精度、高速度和高可靠性，在此基础上我们正向着节省技术（节省空间、节省电力）及先进的控制技术而迈进。

EPSON满足可扩展性及其他各种需求系统构成S C A R A机械手E2C , j•臂长250/350mm■标准/防尘型•多置式*可搬重量额定1kg/最大3kg E2L•臂长650/850mm•标准/防尘型•可搬重量额定2kg/最大5kg E2S* 臂长450/550/650mm*标准/防尘型•多置式•可搬重量额定2kg/最大5kgE2H•臂长850mm*标准/防尘型•可搬重量额定2kg/最大20kg模块式机械手EZ模块•多变的行程变化•单轴〜4轴规格•可搬重量80kg〜2kg•X轴：400-1000mm300~750mm200-400mm±360°Y轴：Z轴：U轴：6轴机械手ProSix•臂长791 m m•可搬重量3kg机械手控制器m t f z w.wRC420*压缩了R C520功能的—体型单箱控制器fi i i l1■：|_-RC520•具备丰富的选项规格和超强扩展性的工作单元控制器I N D E X索引S C A R A机械手E2C.03E2S«07E2L• 11E2H*13EZ模块EZ模块构成叫5单轴.162轴.173轴 *194轴.20ProSix «21程序开发软件EPSON RC+ *23S P E LC T*23机械手控制器RC420 •24RC520-25程序开发软件选项EPSON RC+I扩展I/OVisionGuide跟踪传输PG动作系统OP500RCVBGuide许可证安全许可证1SPEL CTI扩展丨/0脉冲输出基板'远程I/O'OP5001独立选择'用户操作调谐选择Vision Guide *27跟踪传输*28操作附件«28多任务机械手语言*29产品互联网信息http://fa.epson.co.jp爱普生引以为荣的超精密技术为核心的机械手。

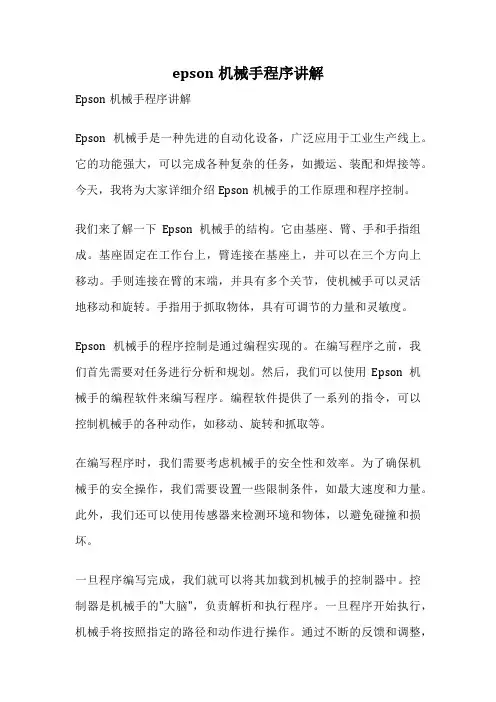

epson机械手程序讲解

epson机械手程序讲解Epson机械手程序讲解Epson机械手是一种先进的自动化设备，广泛应用于工业生产线上。

它的功能强大，可以完成各种复杂的任务，如搬运、装配和焊接等。

今天，我将为大家详细介绍Epson机械手的工作原理和程序控制。

我们来了解一下Epson机械手的结构。

它由基座、臂、手和手指组成。

基座固定在工作台上，臂连接在基座上，并可以在三个方向上移动。

手则连接在臂的末端，并具有多个关节，使机械手可以灵活地移动和旋转。

手指用于抓取物体，具有可调节的力量和灵敏度。

Epson机械手的程序控制是通过编程实现的。

在编写程序之前，我们首先需要对任务进行分析和规划。

然后，我们可以使用Epson机械手的编程软件来编写程序。

编程软件提供了一系列的指令，可以控制机械手的各种动作，如移动、旋转和抓取等。

在编写程序时，我们需要考虑机械手的安全性和效率。

为了确保机械手的安全操作，我们需要设置一些限制条件，如最大速度和力量。

此外，我们还可以使用传感器来检测环境和物体，以避免碰撞和损坏。

一旦程序编写完成，我们就可以将其加载到机械手的控制器中。

控制器是机械手的"大脑"，负责解析和执行程序。

一旦程序开始执行，机械手将按照指定的路径和动作进行操作。

通过不断的反馈和调整，机械手可以高效地完成任务。

Epson机械手的运行速度和精度非常高，可以大大提高生产效率和质量。

它可以在短时间内完成大量的工作，而且准确无误。

与传统的人工操作相比，机械手可以减少人力成本和劳动强度，并提高工作环境的安全性。

总结一下，Epson机械手是一种功能强大的自动化设备，可以完成各种复杂的任务。

通过编写程序和控制器的实施，机械手可以高效地工作，并提高生产效率和质量。

它为工业生产线带来了巨大的改变，使生产过程更加安全、快速和精确。

相信随着技术的不断发展，Epson机械手将会在更多领域得到应用。

EPSON机器人介绍

爱普生机械手4轴6轴线性模组SEIKO EPSON CORPORATION ＦＡ機器部EPSON机械手的由来 EPSON机械手的由来机械手的由来开始于对手表的小型零部件的高精度、高效率组装25年的销售业绩！业界最高的市场份额年的销售业绩！手表组装生产线 “業界初”の創出業界初”SEIKO EPSON CORPORATION ＦＡ機器部EPSON机械手的由来 EPSON机械手的由来机械手的由来成立时间: 1981 精工要求爱普生设计的手表装配机器人性能是：高精度，精工要求爱普生设计的手表装配机器人性能是：高精度，高速度爱普生装配机器人从此诞生Watch assembly line 1984 TAF-M line爱普生机器人的优势 “ 智能运动控制技术” 高速度的过程中保证了高精度的技术SEIKO EPSON CORPORATION ＦＡ機器部EPSON机械手装配手表机芯 EPSON机械手装配手表机芯机械手装配手表机芯精工手表机芯零部件VIDEO精工手表机芯SEIKO EPSON CORPORATION ＦＡ機器部EPSON机械手推动了行业技术的发展 EPSON机械手推动了行业技术的发展机械手推动了行业技术的发展360 degrees turn W SCARA RS3 seriesW1980’sWSafety standard (UL) for small robot20091980’sWArch motion Wall/Ceiling mounting SCARAMultitaskW W WPC based controllerFirst Mass production modelSuper clean 6-axisShort arm Robot system SCARA supporting WindowsWW: World’s firstSEIKO EPSON CORPORATION ＦＡ機器部(Research by EPSON)使用领域使用领域医疗相关 3% 民生品 8% 其他 9% 摩托车摩托车 3% 医药品 3% 保安 0% 汽车 31%电器，电子 17%PC相 PC 相关 26%SEIKO EPSON CORPORATION ＦＡ機器部爱普生机械手爱普生机械手 ■精密组装机器人在高速运动状态下具备低残留震动及高精度应答时间短，动作灵敏在3维状态下仍然保证轨迹平滑精密■图象机器人通过机械手及摄像装置的组合可以轻松地满足多品种生产的需求。

爱普生机械手学习笔记

保持机器人夹具常闭状态关于机器人的夹具，请通过配线和配管，保证其在机器人系统的电源被切断时，也不会抛出工件（握着的物件）。

将机器人夹具的重量以及惯性力矩设计在容许值以下确认外围装置是否能够安全停止，动力的切断是否会发生危险情况等为防止因远程操作引起的危险，通过远程发送的开始信号仅在操作装置（CtrlDev）的设置为REMOTE，操作模式为AUTO的状态下，系统接受远程信号的命令时有效。

在远程有效状态下禁止执行来自远程以外的动作命令以及I/O输出控制器中设有自动运转模式、程序模式、TEACH模式和TEST模式4种操作模式。

为确保安全，请务必对机器人系统设置安全门。

M/C POWER MACHINE，机器电源M/C SIGNAL 机器信号拆卸固定在搬送托盘上的机械手固定螺栓或设置螺栓时，请事前进行支撑，以防止机械手翻倒。

台架上用于安装机械手的螺纹孔为M8如果在连接控制器与开发用PC期间拔出USB线缆，机器人则会停止动作。

拔出USB线缆之前，请在[电脑与控制器通信]对话框中单击<断开>按钮。

按下F5 键，显示运行窗口。

（F5 是用于选择EPSON RC+7.0 菜单-[运行]-[Run 窗口]的快捷键。

）单击<MOTOR ON>按钮，将电动机设为ON。

机器人控制器不支持Internet 协议版本6（TCP/IPv6）。

在采用以太网将开发个人电脑连接到机器人控制器上时，确保使用Internet协议版本4（TCP/IPv4）。

函数定义以Function 语句开始并以Fend 语句结束。

每个程序文件都有一个“.prg”的扩展名并存储在项目目录中使用Call 语句来执行用户函数。

如果您把几个语句放入程序（多语句）的某一行中，请使用分号（;）将指令分开。

变量命名规则：函数名称最多可以包含64 个字符。

变量名称可以包含32 个字母数字、日文或下划线字符。

字符可以为大写也可以为小写。

函数和变量名不能以下划线开头。

EPSON机械手导入培训(2024)

12
调试步骤详解
连接电源和信号线
开机启动
按照说明书要求，正确连接机械手的电源线和信号线，确保设备能够正常通电和接收信号。
接通电源后，按下开机按钮，等待机械手启动完成。
初始化设置
功能测试
根据实际需求，对机械手进行初始化设置，包括选择语言、设定时间、配置网络等。
2024/1/30
在调试过程中，对机械手进行各项功能测试，如抓取、移动、定位等，确保设备能够正常运行。
9
选型案例分析
2024/1/30
案例一
某汽车零部件生产企业，需要一款能够高效、准确地完成发动机装配作业的机械手。经过分析，我们为其推荐了具有高负载能力、高精度定位功能和视觉系统的EPSON机械手，成功满足了其生产需求。
案例二
某电子制造企业，需要一款能够灵活地完成电路板检测作业的机械手。我们为其提供了具有小负载能力、高精度定位功能和力觉传感器的EPSON机械手，成功实现了电路板的自动化检测。
迈进了一步。
学员C
本次培训不仅让我了解了 EPSON机械手的基本操作和应用领域，还让我结识了一群志同道合的朋友，激发了我对机械手
未来的无限期待。
2024/1/30
26
THANKS
感谢观看
2024/1/30
27
检查设备完整性
在安装前，仔细检查机械手设备是否完好无损，各部件是否齐全，以确保安装顺利进行。
2024/1/30
准备安装工具和材料
提前准备好所需的安装工具，如螺丝刀、扳手等，以及必要的安装材料，如螺丝、垫片等。
确认安装位置和空间
选择合适的安装位置，确保机械手设备能够稳定放置，并留有足够的操作空间。

爱普生4轴机械手维修手册

爱普生4轴机械手维修手册（最新版）目录1.爱普生 4 轴机械手简介2.维修手册的作用和重要性3.机械手的故障排除流程4.常见故障及解决方法5.维护和保养建议6.结论正文一、爱普生 4 轴机械手简介爱普生 4 轴机械手是一款广泛应用于各种工业领域的自动化设备，以其出色的性能和稳定的运行而受到用户的青睐。

它主要由臂、手腕、手抓和控制系统组成，能够在多个轴向上进行灵活的运动，实现精确的定位和抓取。

二、维修手册的作用和重要性维修手册是机械手使用和维护过程中必不可少的参考资料，它包含了机械手的结构原理、操作方法、故障排除等重要信息。

正确地使用和维护手册，可以有效地提高机械手的运行效率和寿命，避免因故障造成的生产损失。

三、机械手的故障排除流程1.故障现象分析：根据机械手的异常表现，初步判断可能的故障原因。

2.故障部位定位：利用维修手册，针对性地进行检查，找出故障的具体部位。

3.故障原因分析：分析故障原因，可能是机械部件的损坏，也可能是操作或设置不当。

4.故障处理：根据故障原因，采取相应的处理措施，如更换损坏部件、调整操作参数等。

5.故障验证：处理完毕后，进行试验验证，确保故障已排除。

四、常见故障及解决方法1.机械手无法正常启动：检查电源线、插座和开关是否正常，如有问题则修复或更换。

2.运动轴无法正常运动：检查轴电机、驱动器和编码器是否正常，如有问题则修复或更换。

3.手抓无法正常抓取：检查手抓内部的吸盘或夹具是否损坏，如有问题则修复或更换。

4.控制系统故障：检查控制系统的硬件和软件是否正常，如有问题则修复或升级。

五、维护和保养建议1.定期检查：按照维修手册的建议，定期对机械手进行全面检查，发现问题及时处理。

2.保持清洁：保持机械手及其工作环境的清洁，防止灰尘和油污影响运行。

3.合理使用：遵循机械手的使用规范，避免超负荷运行，减少不必要的故障。

4.定期保养：按照维修手册的建议，定期对机械手进行保养，如润滑、更换易损件等。

EPSON机器人介绍

爱普生机械手爱普生机械手爱普生机械手爱普生机械手爱普生机械手爱普生机械手爱普生机械手爱普生机械手爱普生机械手爱普生机械手爱普生机械手爱普生机械手44轴轴轴轴轴轴轴轴66轴轴轴轴轴轴轴轴线性模组线性模组线性模组线性模组EPSON 机械手的由来机械手的由来机械手的由来机械手的由来EPSONEPSON 机械手的由来机械手的由来机械手的由来机械手的由来机械手的由来机械手的由来机械手的由来机械手的由来手表组装生产线手表组装生产线手表组装生产线手表组装生产线开始于对手表的小型零部件的高精度、高效率组装2525252525252525年的销售业绩年的销售业绩年的销售业绩年的销售业绩！！！！业界最高的市场份额业界最高的市场份额业界最高的市场份额业界最高的市场份额年的销售业绩年的销售业绩年的销售业绩年的销售业绩！！！！业界最高的市场份额业界最高的市场份额业界最高的市场份额业界最高的市场份额 ““業界初業界初業界初業界初業界初業界初業界初業界初””””””””のののの創出創出創出創出のののの創出創出創出創出精工要求爱普生设计的手表装配机器人性能是精工要求爱普生设计的手表装配机器人性能是精工要求爱普生设计的手表装配机器人性能是精工要求爱普生设计的手表装配机器人性能是：：：：高精度高精度高精度高精度，，，，高速度高速度高速度高速度爱普生装配机器人从此诞生爱普生机器人的优势爱普生机器人的优势爱普生机器人的优势爱普生机器人的优势““智能运动控制技术智能运动控制技术智能运动控制技术智能运动控制技术智能运动控制技术智能运动控制技术智能运动控制技术智能运ⷰⷰ高速度的过程中保证了高精度的技术高速度的过程中保证了高精度的技术高速度的过程中保证了高精度的技术高速度的过程中保证了高精度的技术 Watch assembly line 1984 TAF-M lineEPSON 机械手的由来机械手的由来机械手的由来机械手的由来EPSONEPSON 机械手的由来机械手的由来机械手的由来机械手的由来机械手的由来机械手的由来机械手的由来机械手的由来精工手表机芯零部件精工手表机芯零部件精工手表机芯零部件精工手表机芯零部件精工手表机芯精工手表机芯精工手表机芯精工手表机芯VIDEOVIDEOEPSON 机械手装配手表机芯机械手装配手表机芯机械手装配手表机芯机械手装配手表机芯EPSONEPSON 机械手装配手表机芯机械手装配手表机芯机械手装配手表机芯机械手装配手表机芯机械手装配手表机芯机械手装配手表机芯机械手装配手表机芯机械手装配手表机芯Super clean First Massproduction6-axisRobot system supporting WindowsPC based controllerShort arm SCARAWall/CeilingmountingSCARA360 degrees turnSCARARS3 seriesWWWWW: World’s first(Research by WMulti-taskWArchmotionWSafety standard(UL)for small robotWEPSON 机械手推动了行业技术的发展机械手推动了行业技术的发展机械手推动了行业技术的发展机械手推动了行业技术的发展EPSONEPSON 机械手推动了行业技术的发展机械手推动了行业技术的发展机械手推动了行业技术的发展机械手推动了行业技术的发展机械手推动了行业技术的发展机械手推动了行业技术的发展机械手推动了行业技术的发展机械手推动了行业技术的发展PCPCPCPC 相相相相关关关关 26%26%26%26%汽汽汽汽车车车车 31%31%31%31%医医医医药药药药品品品品 3%3%3%3%摩托摩托摩托摩托车车车车3%3%3%3%医医医医疗疗疗疗相相相相关关关关 3%3%3%3% 民生品民生品民生品民生品8%8%8%8% 其他其他其他其他9%9%9%9% 电电电电器器器器，，，，电电电电子子子子17%17%17%17% 保安保安保安保安0%0%0%0%使用领域使用领域使用领域■■■■■■■■精密组装机器人精密组装机器人精密组装机器人精密组装机器人精密组装机器人精密组装机器人精密组装机器人精密组装机器人綈綈在高速运动状态下具备低残留震动及高精度在高速运动状态下具备低残留震动及高精度綈綈应答时间短，动作灵敏应答时间短，动作灵敏綈綈在在33维状态下仍然保证轨迹平滑精密维状态下仍然保证轨迹平滑精密■■■■■■■■图象机器人图象机器人图象机器人图象机器人图象机器人图象机器人图象机器人图象綈綈通过机械手及摄像装置的组合可以轻松地满通过机械手及摄像装置的组合可以轻松地满足多品种生产的需求。

爱普生培训_硬件部分

江苏力德尔电子信息技术有限公司
LOGO 19
江苏力德尔电子信息技术有限公司 10
3.2 了解控制器内部结构
LOGO
电池作用：用于存储机械手程序、点位等文件。更换电池之前，请将控制器电源打开1分钟左右，然后再开始更换作业。请在10分钟以内完成电池更换作业。电池的拆卸 (1) 进行数据备份。 (2) 关闭控制器的电源。 (3) 拔出电源插头。 (4) 拆下顶板。（10个固定螺丝） (5) 拆下电池电缆。 (6) 沿垂直方向拆下电池。电池的安装 (1) 安装新电池。请利用安装卡爪固定电池。 (2) 连接电池电缆。 (3) 安装顶板。（10个固定螺丝） (4) 连接电源插头之后，打开控制器的电源，确认控制器正常启动，没有振动或异常声音。
开始
每隔1秒给Reset信号
否
是否Ready？
是
复位Reset信号后，在无暂停的条件下每隔1秒给Start
信号否
是否Running？
是 Running后复位Start信
号和Continue信号
暂停（Pause）
在无暂停的条件下每隔1秒给Continue信号
故障（Error/SError）
设备拍急停
江苏力德尔电子信息技术有限公司 8
三、控制器（RC90）硬件详细介绍
3.1 控制器面板介绍 3.2 了解控制器内部结构 3.3 IO 3.4 安全回路
江苏力德尔电子信息技术有限公司
LOGO 9
3.1 控制器面板介绍
LOGO
(1) POWER 开关 (2) AC 电源 (3) LED (4) 冷却风扇过滤器 (5) 铭牌标签 (6) MT 标签 (7) 控制器序列号标签 (8) 连接目标序列号标签 (9) M/C POWER 连接器 (10) M/C SIGNAL 连接器 (11) EMERGENCY 连接器 (12) TP 端口 (13) 开发用PC 连接专用端口 (14) 存储器端口 (15) 触发开关 (16) LAN（以太网通信）端口（默认IP：192.168.0.1） (17) I/O 连接器 (18) 标准RS-232C 端口 (19) 选件插槽 (20) 线缆夹 (21) 电池（安装在控制器内部）

EPSON机械手培训-课件

编程语言
EPSON机械手支持多种编程语言，如ST、MOV、PTP等，可
根据实际需求选择。
常用指令
在编程过程中，常用的指令有 SET（设置）、MOV（移动）、PTP（点对点）、CIRC（圆
弧插补）等。
变量与函数
编程过程中需要使用到变量和函数来对机械手进行更精确的控制，如POS（获取位置）、
SPEED（设置速度）等。
04
机械手操作和维护保养
机械手操作规程
01
02
03
机械手操作前检查
在操作机械手前，需对机械手进行全面检查，包括电源、气源、机械部分等。
操作步骤
在操作机械手时，需按照规定的步骤进行，包括启动、停止、急停等操作。
安全注意事项
在操作机械手时，需注意安全，避免操作过程中出现人员伤害或设备损坏等情况。
重复定位精度可以达到微米级，能够满足各种高精度生产线和自动化应用的需求。
产品应用范围
Epson机械手广泛应用于电子、半导体、汽车制造、塑料、食品包装、制药等领域。
这些机器人可以用于各种高精度生产线、自动化生产线、包装生产线、物料搬运等场景，提高生产效率、降低劳动强度、提升产品质量。
Epson机械手还可以用于各种危险环境和精密作业，如高温、高压、高污染、放射性等环境，以及需要高精度定位和稳定控制的作业场景。
机械手的维护和保养
定期保养
定期对机械手进行保养，包括润滑机械部分、检查紧固件等。
维护内容
每次保养时，需对机械手进行检查，包括电源、气源、机械部分等。
保养周期
保养周期可根据实际情况确定，一般可设定为1个月或2个月一次。
05
epson机械手培训课程设计

EPSON机械手导入培训(5)

EPSON机械手导入培训(5)一、教学内容本节课我们将学习EPSON机械手的导入培训内容，主要涉及第五章的内容。

其中包括机械手的基本结构、工作原理、操作方法以及编程控制等方面的知识。

二、教学目标1. 让学生了解并掌握EPSON机械手的基本结构和功能。

2. 培养学生对机械手操作的熟练程度。

3. 使学生能够运用编程控制机械手进行简单的操作任务。

三、教学难点与重点重点：EPSON机械手的基本结构、工作原理和操作方法。

难点：编程控制机械手的操作。

四、教具与学具准备教具：EPSON机械手一台、操作面板一个。

学具：学生操作手册、编程软件。

五、教学过程1. 实践情景引入：介绍EPSON机械手的应用领域，如工业生产、教育科研等，让学生对机械手有初步的认识。

2. 基本结构讲解：讲解EPSON机械手的基本结构，包括手臂、关节、末端执行器等部分，并展示实物图片。

3. 工作原理介绍：介绍机械手的工作原理，如动力传输、控制系统等，并通过动画或视频形式展示机械手的工作过程。

4. 操作方法学习：讲解并演示机械手的操作方法，包括关节控制、末端执行器控制等，让学生进行实操练习。

5. 编程控制讲解：介绍机械手的编程控制方法，包括编程语言、指令集等，并通过实例讲解编程控制的过程。

6. 随堂练习：让学生根据编程指令，控制机械手完成特定的操作任务，检验学生对编程控制的理解和掌握程度。

7. 板书设计：机械手基本结构：1. 手臂2. 关节3. 末端执行器机械手工作原理：1. 动力传输2. 控制系统机械手操作方法：1. 关节控制2. 末端执行器控制机械手编程控制：1. 编程语言2. 指令集3. 编程控制过程8. 作业设计题目1：请简述EPSON机械手的基本结构。

答案：EPSON机械手的基本结构包括手臂、关节、末端执行器等部分。

题目2：请解释EPSON机械手的工作原理。

答案：EPSON机械手的工作原理主要包括动力传输和控制系统两个方面。

题目3：请描述如何操作EPSON机械手。

爱普生机器人-机械手初级教学

18
4. 示教点步骤
（1)在“点数据”页面中“点文件”下拉菜单中选择需要教点的点文件
单击选择点文件
19
(2)在步进示教页面右下角位位置选择需要示教的点编号
单击选择要示教的点位
20
(3)微动将机械手移动的需要示教点的位置。如果是SCARA机械手，Motor On情况下，可以在
Control Panel 页面Free All释放所有轴后，手动将机械手移动需要示教点的位置后，Lock
图标后，进入如下图示画
31
1. 概述
SPEL+是在RC170/180、RC90控制器上运行的与BASIC相近的程序语言。它支持多任务，动作控制和I/O控制。程序以ASCII文本形式创建，被编辑在可以执行的对象文件中。
2. 程序结构
一个SPEL+程序包括有函数，变量和宏指令，每一个程序以.PRG的扩展名保持到对应的项目里（Project）。一个项目至少包含有一个程序和一个main函数。函数以Function开始，Fend结束，函数名可以使用最多32个字符的半角英文数字和下划线，不区分大小写，但是不可以使用以数字和下划线开始的名称或SPEL+关键字。
28
（4）示教好第一个位置后单击“示教”进入如下画面，然后单击“示教”进入第二点示
教画面
29
（5）存的位置，然后单击“示教”进入下图画面，然后单击“完成”，完成工具坐标校准
30
7. I/O监控
“工具” →“I/O监视器”→工具或单击工具栏面监控I/O状态，双击输出位时可以强制输出ON
工具 →机器人管理器→工具或单击工具栏图示
图标后，选择“工具”页面。如下
25
（1）在“工具”画面单击“工具向导”，进入工具向导画面，选择工具坐标编号

爱普生机器人初级教学

3.1 Move 指令
功能：以直线轨迹将机械手从当前位置移动到指定目标位置。全关节同时启动，同时停止。格式：Move 目标坐标示例：Move P1 ´机械手以直线轨迹动作到P1点 NOTE： Move与Go的区别到达目标点时的手臂的姿势重要的时候使用Go命令，但是比控制动作中的手臂的轨迹重要的时候，使用Move 命令。在SCARA机械手只有Z轴上下动作时， 36 Go与Move的轨迹一样。
2.2 Jump 指令
功能：通过“门形动作”使手臂手臂从当前位臵移动至目标坐标。图1 格式：Jump 目标坐标示例： 1. Jump P1 ´机械手以“门形动作”动作到P1点 2. Jump P1 LimZ -10 ´以限定第三轴目标坐标Z=-10的门形动作移动到P1点,如图1示 3. Jump P1：Z（-10）LimZ -10 ´以限定第三轴目标坐标Z=-10的门形动作移动到P1点位置Z坐标
2.1 Go 指令
功能：全轴同时的PTP动作，动作的轨迹是各关节分别对从当前的点到目标坐标进行插补。格式：Go 目标坐标示例： 1. Go P1 ´机械手动作到P1点 2. Go XY(50, 400, 0, 0) ´机械手动作到X=50，Y=400，Z=0，U=0 3. Go P1+X(50) ´机械手动作到P1点X坐标值偏移量为+50的位置 4. Go P1:X(50) ´机械手动作到P1点对应X坐标值为50的位置
EPSON 机械手培训
1
内容一、关于机械手的基础知识二、硬件概要三、EPSON RC+ 用户界面四、RC+软件操作五、SPEL+语言六、动作指令七、I/O 八、Pallet 九、!...! 并列处理十、多任务处理十一、循环控制指令十二、程序实例

2024版epson机械手培训课件

按驱动方式可分为液压式、气动式、电动式、机械式机械手；按适用范围可分为专用机械手和通用机械手两种。
工业机器人发展历程
03
第一代机器人
示教再现型机器人，主要由机器手控制器和示教盒组成，可按预先引导动作记录下信息重复再现执行。
第二代机器人
感觉型机器人，利用传感器获取的环境信息，由计算机进行解析、处理、控制机器人的动作。
第三代机器人
智能型机器人，通过各种传感器、测量器等来获取环境状况及自身状况的信息，并根据自身内部的知识库作出相应的决策。
EPSON机械手特点及优势
高精度
配备高分辨率的编码器，确保机械手在高速运动时的定位精度和重复定位精度。
易于集成
提供完善的接口和通讯协议，方便与各种自动化设备进行集成。
高速度
EPSON机械手采用先进的伺服驱动技术，实现高速度、高精度的运动控制。
灵活性强
EPSON机械手具有丰富的产品线，可根据客户需求定制各种规格和功能的机械手。
高效节能
采用先进的节能技术，降低运行成本，提高生产效率。
02
EPSON机械手结构与组成
主体结构介绍
01
机械臂
EPSON机械手的核心部分，由多个关节组成，实现多自由度运
定期使用干净、柔软的布擦拭机械手表面，确保无灰尘、油
污等杂质。
02
检查电缆及连接器
检查电缆是否有破损、老化现象，连接器是否松动或脱落，
确保信号传输稳定。
03
检查关节及轴承
检查机械手的关节、轴承等运动部件，确保其灵活、无卡滞
现象。
04
润滑保养
根据机械手使用频率和环境条件，定期对关节、轴承等运动部件进行润滑保养，延长使用

爱普生4轴机械手维修手册

爱普生4轴机械手维修手册（实用版）目录1.爱普生 4 轴机械手简介2.维修手册的目的和适用范围3.机械手的日常维护与保养4.常见故障及处理方法5.维修流程和注意事项6.结论正文一、爱普生 4 轴机械手简介爱普生 4 轴机械手是一款高性能的工业机器人，广泛应用于各种自动化生产线和装配过程中。

其具有高精度、高速度、高稳定性的特点，能够实现高效率、高质量的生产。

二、维修手册的目的和适用范围本维修手册旨在为爱普生 4 轴机械手的使用者和维修人员提供参考，以便更好地了解和掌握机械手的维修知识。

本手册适用于所有爱普生 4轴机械手的维修、保养和故障处理。

三、机械手的日常维护与保养为了保证机械手的正常运行和延长使用寿命，日常维护与保养十分重要。

主要包括清洁、润滑、紧固和检查等工作。

1.清洁：定期清洁机械手表面的污垢，防止腐蚀。

2.润滑：按时给机械手的关节、轴承等部位润滑，减少磨损。

3.紧固：定期检查紧固件，防止松动。

4.检查：定期检查机械手的运行状态，发现异常及时处理。

四、常见故障及处理方法1.故障现象：机械手无法正常启动处理方法：检查电源线是否接触良好，电源是否正常。

2.故障现象：机械手运动速度异常处理方法：检查电机、伺服系统是否正常，调整参数。

3.故障现象：机械手精度下降处理方法：检查机械结构是否损坏，调整参数。

4.故障现象：机械手无法抓取物品处理方法：检查抓取器是否正常，调整参数。

五、维修流程和注意事项1.维修流程：故障诊断→故障分析→维修处理→试运行→验收2.注意事项：在维修过程中，必须遵循安全操作规程，避免意外伤害；同时，非专业人员不得擅自拆卸机械手，以免造成损坏。

2024版EPSON机械手导入培训

化的操作和管理。
THANKS
感谢观看
包括机械结构、传感器、控制系统等方面的知识，以及EPSON机械手
的工作原理和操作流程。
02
导入步骤与操作技巧
详细介绍了EPSON机械手的导入步骤，包括设备连接、参数设置、程
序编写等，同时分享了操作技巧，如如何快速定位、优化路径等。
03
常见问题与解决方案
总结了在使用EPSON机械手过程中可能遇到的常见问题，如设备故障、
软件故障排除
重新安装或更新控制系统软件，解决软件错误或崩溃问题。
ABCD
电气故障排除
检查电源、电机、传感器等电气部件，修复或更换故障部件，确保电气系统正常工作。
通信故障排除
检查通信线路和接口，恢复与上位机或其他设备的正常通信。
06
培训总结与展望
关键知识点回顾与总结
01
EPSON机械手的基本构成和原理
保养计划
根据机械手的使用情况和保养要求，制定合理的保养计划并按时执行。例如，定期更换润滑油、清洗过滤器等。
日常维护
定期对机械手进行日常维护，包括清洁设备表面、检查紧固件是否松动、更换磨损件等。同时，注意保持设备周围环境的整洁和干燥。
故障处理
如遇到故障或异常情况，及时联系技术支持或专业维修人员进行处理，切勿自行拆卸或修理设备。
04
编程开发与集成应用
编程语言介绍及环境搭建
EPSON机械手支持的编程语言
EPSON机械手主要使用EPSON RC+编程语言进行开发，这是一种专门为EPSON机械手设计的编程语言，具有直观易懂的语法和丰富的功能库。
编程环境搭建
为了进行EPSON机械手的编程开发，需要先安装EPSON RC+编程软件。安装步骤包括下载软件安装包、安装软件、配置开发环境等。在安装过程中，需要确保计算机与机械手的连接正常，以便进行后续的编程和调试工作。

爱普生机器人原点校准方法

E P S O N机械手脉冲零点校正一、工具：钢板尺（或卡尺）、EPSON机械手编程软件RC+5.0等。

二、应用场合：1.当机械手和驱动器的型号及序列号不一致时，即机械手和不同序列号的控制器混搭使用，需要重新校准机械手的位置（重新校准机械手脉冲零位）。

2.更换马达等其他问题。

三、机械手脉冲零点位置校正：具体调节步骤如下：1.拆除机械手丝杆上夹具，同时保证机械手有足够运动空间，用RC+5.0软件连接机械手LS3，在软件中打开机器人管理器，如下图所示：.点击“motoron”按钮，即给机械手上电；接着点击“释放所有”按钮，即释放机械手4个伺服马达刹车；具体如图：2.点击“motoron”按钮，即给机械手上电；接着点击“释放所有”按钮，即释放机械手4个伺服马达刹车；具体如图：3.手动将机械手调整到脉冲零点位置；如下图所示：具体细节： 1)J1与J2轴，手动拖动使J1与J2轴如下图所示：2）同理，手动移动丝杆使3、4轴如图所示：(U 轴0位，丝杆端面对应外套上的指针；丝杆底部端面到机体底部为75mm ，用钢尺量，相差在2mm 内可接受。

)3.保持机械手目前手动零点位置不动，先点击“锁定所有”按钮，即锁定机械手伺服马达刹车；接着点击“motoroff ”按钮，即关闭机械手；具体如图：4.保持机械手目前手动零点位置不动，手动将机械手内编码器重置，具体是在软件中打开命令窗口（ctrl+M ）中输入：Encreset1按回车Encreset2按回车Encreset3按回车Encreset3,4按回车如图:5.保持机械手目前手动零点位置不动，重启控制器,具体操作如图：6.保持机械手目前手动零点位置不动，在命令窗口中输入Calpls （脉冲零点位置的正确脉冲值）+X方向 +Z方向回车，具体如下：Calpls0,0,0,0回车.如下图：8.保持机械手目前手动零点位置不动，保存各个轴当前的脉冲值，具体是在软件中打开命令窗口（ctrl+M）中输入：calib1按回车1轴calib2按回车2轴calib3按回车3轴calib3,4按回车4轴（如只需校第一轴，calib1即可，以上将4个轴都校正)机械手脉冲零点的脉冲保存完成，效正基本完成。
