一步一步教你用Zview拟合交流阻抗谱
以DSSC为例,图解EIS(电化学阻抗谱)原理、表征和Zview拟合
以DSSC为例，图解EIS（电化学阻抗谱）原理、表征和Zview拟合首先以DSSC为例，其工作原理及结构如图1所示：图1 DSSC结构及工作原理DSSC中的电子过程分以下几个部分：图2为上述过程的图解图2. DSSC电子过程1.EIS 工作基本原理电化学阻抗谱方法是一种以小振幅正弦波电位(或电流)为扰动信号的电化学测量方法。
对于一个稳定的线性系统M,如以一个角频率为w的正弦波电信号(电压或电流)x为激励信号输入该系统,相应的从该系统输出一个角频率为w的正弦波电信号(电流或电压)Y,Y即是响应信号。
Y与x之间的关系为:Y= G(w)·X式中G为频率的函数,即频响函数,它反映系统M的频响特性,由M的内部结构所决定。
因而可以从G随x与Y的变化情况获得线性系统内部结构的有用信息。
如染料敏化太阳能电池的内部电子传输过程可以看作一个黑箱模型M, 对M进行动态处理如图3所示如果扰动信号X为正弦波电流信号,而Y为正弦波电压信号,则称G为系统M的阻抗。
对于阻抗一般用z来表示,阻抗是一个随频率变化的矢量,用变量为角频率w的复变函数表示。
即(用Z'表示实部,Z''表示虚部)征,从这两种图中就可以对系统进行阻抗分析。
2．拟合原理和表征利用zview拟合可以直接获得样品的传输电阻(R t)、界面电阻（R ct）、界面电容C ch等等效电路元件信息,从而为研究DSC内部的电子传输特性提供依据图4.DSSC的传输线模型对于理想DSC来说,R t与R ct主要决定电池在稳态下的工作输出。
DSC在EIS测试中的基本相应为高频段是一段直线,一般称作韦伯(warburg)特性,低频段是一个半圆。
直线对应电子传输过程,半圆对应于电子的转移过程。
图5a中可以看到(R t固定为100欧),半圆的直径对应R ct的值,随着R ct的增加而增加;图5(b)显示(R ct固定为300欧),R t的值为直线在实轴上投影的3倍,随着R t的增加,直线的长度增加。
Zview软件使用说明书
仪器信息网网上仪器展耗材配件商务中心新闻培训书刊资料测试中心会展市场研究人才仪器采购指南：电化学工作站 电化学配件 PH电极您所在的版面：电化学 -> 电化学综合讨论 （版主：共有38条记录 第1页，共4页 跳页：1 2 3 4 末页该帖子已被 chemweb设置为精华，下面是奖励积分记录：maxwell(5分)0楼：【原创】一步一步教你用Zview拟合交流阻抗谱（入门篇）maxwell(maxwell)技术：军士长财富：温饱积分：831 经验：138 声望：68 时长：3641[个人资料] [给他留言] [帖子合集][收藏] [支持！顶] [感谢！顶] [回复] [引用并回复] [维护]前些天传了个zview软件，最近又看到很多人在问这个，今天有点时间，干脆简单怎么使用。

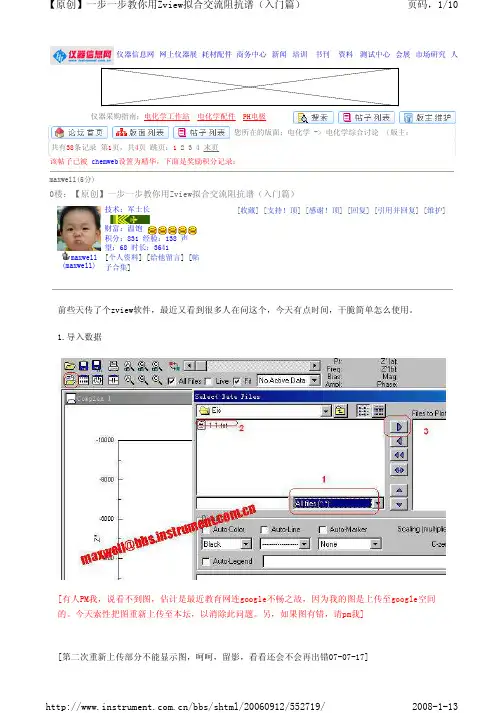

1.导入数据[有人PM我，说看不到图，估计是最近教育网连google不畅之故，因为我的图是上传至google空间的。
今天索性把图重新上传至本坛，以消除此问题。
另，如果图有错，请pm我][Last edit by maxwell]相关帖子：【求助】求德国Zahner电化学工作站中文说明书仪器采购指南：电化学工作站 电化学配件 PH电极关 键 词：拟合 入门 zview 交流阻抗谱支持：15次 感谢：10次2006-9-12 19:29:001楼：RE:【原创】一步一步叫你用Zview拟合交流阻抗谱（入门篇）maxwell(maxwell)技术：军士长财富：温饱积分：831 经验：138 声望：68 时长：3641[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]2.数据格式要求：只要是三列数据，如下图：实部、虚部和频率即可；[Last edit by maxwell]相关帖子：【求助】开路电位与IR补偿？2006-9-12 19:32:002楼：RE:【原创】一步一步叫你用Zview拟合交流阻抗谱（入门篇）maxwell(maxwell)技术：军士长财富：温饱积分：831 经验：138 声望：68 时长：3641[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]3.激活数据：[Last edit by maxwell]相关帖子：【求助】大侠请留步，有关于燃料电池的问题请教2006-9-12 19:33:003楼：RE:【原创】一步一步叫你用Zview拟合交流阻抗谱（入门篇）maxwell (maxwell)技术：军士长财富：温饱积分：831 经验：138 声望：68 时长：3641[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护][Last edit by maxwell]相关帖子：【求助】交流阻抗中拟合用到Q，Q的两个参数值Y0和n各有什么意义？他们的变化能说明什么问题？2006-9-12 19:35:00 4楼：RE:【原创】一步一步叫你用Zview拟合交流阻抗谱（入门篇）maxwell (maxwell)技术：军士长财富：温饱积分：831 经验：138 声望：68 时长：3641[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]5.即时拟合，也就是为后面的拟合获取初值：1）这个需要一个一个元件单独进行，如图中1处所标，选中部分准备进行即时拟合； 2）这里忘标了，在左上角打框的地方，点击它就是即时拟合了；[Last edit by maxwell]相关帖子：【求助】求助两本书,急!2006-9-12 19:48:005楼：RE:【原创】一步一步叫你用Zview拟合交流阻抗谱（入门篇）maxwell(maxwell)技术：军士长财富：温饱积分：831 经验：138 声望：68 时长：3641[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护][Last edit by maxwell]相关帖子：【求助】阳极极化曲线出现了三个峰，用哪个算自腐蚀电位？2006-9-12 19:52:00 6楼：RE:【原创】一步一步叫你用Zview拟合交流阻抗谱（入门篇）maxwell (maxwell)技术：军士长财富：温饱积分：831 经验：138 声望：68 时长：3641[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]7.把1处的数据，用鼠标抓起来，丢到2处去：[Last edit by maxwell]相关帖子：【求助】请问那个学校有四探针测试仪？2006-9-12 19:54:00 8楼：RE:【原创】一步一步叫你用Zview拟合交流阻抗谱（入门篇）maxwell(maxwell)技术：军士长财富：温饱积分：831 经验：138 声望：68 时长：3641[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]8.把1处的fixed改称free，为拟合作准备：点击2开始拟合，但在拟合前还有个地方需要部补充一下，因为有张图丢失了，没心情去补，描述如下：[Last edit by maxwell]相关帖子：【求助】瑞士万通titrono系列的仪器使用说明书：要中文的2006-9-12 20:02:00 9楼：RE:【原创】一步一步叫你用Zview拟合交流阻抗谱（入门篇）maxwell (maxwell)技术：军士长财富：温饱积分：831 经验：138 声望：68 时长：3641[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]9.如图，1处是拟合的结果，如果要用数据绘图，则在2处选拟合结果，再点击3处[Last edit by maxwell]相关帖子：【资料】塑料电镀前处理无铬“三合一”新工艺2006-9-12 20:05:00 10楼：RE:【原创】一步一步叫你用Zview拟合交流阻抗谱（入门篇）maxwell (maxwell)技术：军士长财富：温饱积分：831 经验：138 声望：68 时长：3641[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]10.这个结果就可以粘贴到origin，excel等里绘制拟合后的图了[Last edit by maxwell]相关帖子：【求助】用电极法测量氟化物的空白问题2006-9-12 20:09:00 11楼：RE:【原创】一步一步叫你用Zview拟合交流阻抗谱（入门篇）maxwell(maxwell)技术：军士长财富：温饱积分：831 经验：138 声望：68 时长：3641[个人资料] [给他留言] [帖子合集][回复] [引用并回复] [维护]后记：遗憾的是，我所选取的这个数据有问题，因为仪器的缘故，实部被乘了-1，导致拟合出问题。
Zview操作介绍

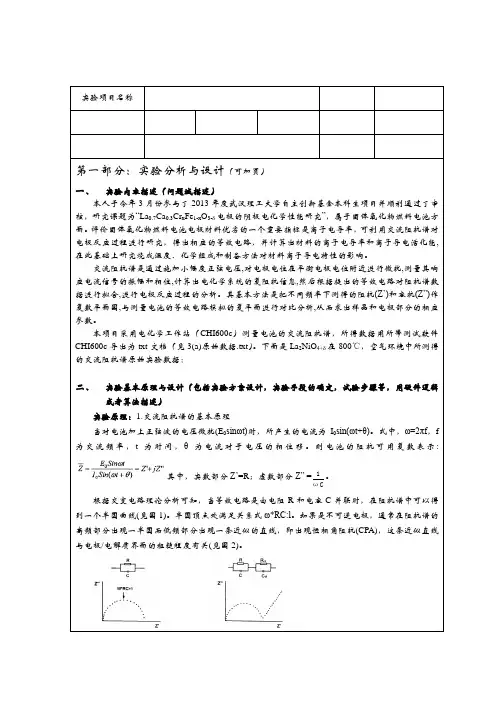

实验项目名称第一部分：实验分析与设计（可加页）一、实验内容描述（问题域描述）本人于今年3月份参与了2013年度武汉理工大学自主创新基金本科生项目并顺利通过了审核，研究课题为“La0.7Ca0.3Cr x Fe1-x O3-δ电极的阴极电化学性能研究”，属于固体氧化物燃料电池方面。
