二通阀与比例积分阀的区别
关于VAV空调系统与 风机盘管空调系统在实际应用中的分析
关于VAV空调系统与风机盘管空调系统在实际应用中的分析摘要:本文结合珠海写字楼项目就采用VAV 空调系统与风机盘管空调系统从初投资、运行节能、舒适性等方面进行分析比较。
关键词:VAV空调系统风机盘管空调系统分析比较前言随着经济发展VAV空调系统在国内高档写字楼楼应用越来普及,VAV空调系统节能、舒适被推广并在高档写字楼中广泛应用;但是VAV空调系统相对风机盘管在实际使用中究竟有何优势,是否节能、是否卫生舒适,本文笔者就以目前参加的项目为例就VAV空调系统与风机盘管系统进行详细分析比较;项目基本情况本次介绍项目为位于珠海310m超高层综合公共建筑;地下四层,地上六十九层,建筑主体高度为310m;群房一至三层为商业会展,塔楼4~44层为办公,塔楼45~69层为公寓;本项目按功能分区设置独立空调系统,商业、办公采用水冷中央空调系统分别设置独立的空调主机,公寓设置分户多联机空调系统;本文就办公区域空调末端分别采用VAV、风机盘管系统进行分析,由于本项目位于珠海地区,考虑到当地实际气象环境VAV、风机盘管系统均采用单冷式;系统配置:办公总冷负荷为:VAV空调系统配置:空调新风采用集中新风处理机组设置在避难层,通过竖井送至每层空调机房,相应每层排风通过竖井集中排放;每层设置空气处理机组(空气处理机组包括混风段、粗效段、中效段、紫外线杀菌段、表冷段、风机段),空调送风通过风管送至各个VAV-BOX,VAV-BOX采用压力无关形;风机盘管系统配置:新风系统采用集中新风处理机组设置在避难层,通过竖井送至每层机房,机房内设置新风风机增压后送至办公区;办公区设置单冷式风机盘管,空调冷冻水通过水管截止每台盘管;以下针对两个方案进行分析比较:1、初投资成本分析:1)、空调系统设备材料初投资分析:经计算比较风机盘管系统设备、材料费用约为VAV系统的75%左右;2)、配电量比较:VAV空调系统:每层空气处理机组电功率:15kw*2(风机功率)+2kw*2(紫外杀菌灯功率);VAV-BOX功率共计约为7.5KW,共计41.5KW;风机盘管空调系统:每层新风增压风机功率:7.5KW;风机盘管功率约为7.5KW;共计15kw;3)机房比较:VAV空调系统每层选用风量为25000m3/H的空气处理机组两台,单台空气处理机组尺寸位:2500mm*2000mm*4200mm(宽*高*长)需空调机房的面积为:50m2;风机盘管空调系统每层仅设置新风增加风机,风机风量约为6000m3/h,可设置在机房或吊装在天花内;为避免噪声影响,故按设置在机房内考虑,每层新风机房面积约为:10m2综上两点进行经济性分析:1)、仅考虑设备、材料的费用而言,VAV空调系统较风机盘管空调增加约25%;2)、从配电量来讲每层VAV空调末端电功率较风机盘管空调末端电功率减少26.5kw,就本项目办公空调系统而言总配电功率减少约26.5kw*40=1060kw,相应造成配电系统费用减少;3)、从空调机房面积考虑,VAV空调系统较机盘管空调系统每层增加机房面积为40m2,就本项目而言办公区空调系统需增加机房面积为40m2*40=1600m24)、由于VAV空调系统对于自控、调试要求较高,故为保证VAV后期的正常运行,需另聘请专业的团队提供调试服务,故需相应增加相关的调试费用;而风机盘管空调系统已包含在工程费用内,无需增加相关的费用;因此VAV空调系统成本需进一步增加,增加费用未知;综上所述,单从空调单项工程而言VAV空调系统的初投资高于风机盘管空调系统,但由于VAV空调系统末端配电功率低于风机盘管空调系统,故在配电工程上的投资费用低于风机盘管空调系统;VAV空调系统相对于风机盘管空调系统需增加1600m2的机房面积,鉴于珠海当地高端写字楼租售价格,其此部分面积产生的经济效益可观;由于VAV空调系统相对于风机盘管对于自控要求,故此部分产生的BA、调试费用也极其可观;因此,仅从初投资角度看,风机盘管空调系统较VAV空调系统有绝对的优势;2、运行费用分析笔者在文章开篇就已经说明VAV宣传节能、舒适在高档写字楼中广泛应用,故在本段将对VAV空调系统相对风机盘管空调系统是否节能进行分析;运行分析考虑采用VAV空调系统与风机盘管空调系统运行工况一致、室内控制环境一致(温湿度);两种形式的空调系统集中新风处理机组、排风、排烟按照运行状况一致,故本篇不做考虑;风机盘管空调系统:假设风机盘管风机全年常开,仅通过控制电动二通阀(电动开关)调节室内温度;新风全年常开;VAV空调系统:假设VAV-BOX全年常开(根据室内控制温度调节VAV的开度),每层空气处理机组采用定静压控制,调节风机转速,根据回风温度调节电动二通阀(比例积分)开度,调节冷冻水流量;综上所述:每层办公空调恒定电功率为:风机盘管空调系统:7.5kw(增压风机)+7.5kw (风机盘管)=15kw;VAV空调系统:2kw*2(紫外杀菌灯)+7.5kw(VAV-BOX)=11KW;故采用两个系统其每层恒定功率相差为4KW;只有VAV空调系统风柜在4KW运行时方可节能;每层办公空调变化功率为(风机盘管空调系统无变化功率):VAV空调系统:15KW*2=30kw随风机转速调整而调整;以下对空气处理机组变频调节进行分析:在仅转速变化是,风机的风量、功率、转速之间关系如下:风量;Q;功率:N;转速:nQ1/Q2=n1/n2 N1/N2=(n1/n2)3,故:N1/N2=(Q1/Q2)3;即风机的实际好点梁与风量的3次方成正比;根据上文描述,仅单台风柜(另外一台风柜停止运行)在风机功率为4KW运行时较风机盘管系统节能,即实际送风量送风量为单台运行风量的65%(送风量32.5%)时VAV空调系统节能;室内设计负荷计算:室内灯光负荷为:25W/m2,设备负荷为:20W/m2,人员负荷为15W/m2,维护结构负荷为:-10~30w/m2;该负荷中仅维护结构负荷岁室外气象条件变化而变化,恒定负荷占计算冷负荷比例为66.66%,即便考虑冬季或过度季节运行,其实际负荷也占计算负荷比例的55.55%,故VAV空调系统中空气处理机组常年运行风量均大于总送风量的32.5%,即使VAV在最小风量运行其消耗电量都大于风机盘管空调系统,且风机盘管存在高、中、低三档风速,通常风机盘管在中低档运行,因此风机盘管空调系统消耗的电量更低;最终我们得出采用VAV空调系统不比采用风机盘管空调系统节能。
电动二通阀
1.比例积分电动二通阀 VB7200-16比例积分二通阀产品概述比例积分调节阀系列能调节蒸汽或冷热水的流量,广泛用于中央空调、采暖、水处理、工业加工行业等系统的流体控制。
(蒸汽型号为:LDVB3200B)比例积分二通阀产品特点★执行器选用铸铝支架及塑料外壳,体积小、重量轻★选用永磁同步电机,并带有磁滞离合机构,具有可靠的自我保护功能★-适合多种控制信号:增量(浮点)、电压(0~10V)、电流(4~20mA)★-具有0~10V或4~20mA反馈信号(选配)★传动齿轮采用金属齿轮,大大提高了驱动器的使用寿命★功耗低、输出力大、噪音小★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择,以适合不同工作介质及温度的要求★-阀体有螺纹连接和法兰连接两种,安装方便,其构造符合IEC国际标准★阀体结构形式有两通阀(单座)、两通平衡阀(平衡式)、三通合流和三通分流阀比例积分二通阀产品功能◆本系统适用于空调系统的新风机组冬/夏季温度控制。
◆由温度传感器TE-1,比例积分温度控制器TC-1和电动两通调节阀TV-1组成送风温度控制系统,安装在送风管道的TE-1把检测到的温度信号传送至TC -1,由TC-1将TE-1的检测值与设定值不断比较,同时不断地输出信号,控制TV◆TV-1的开度连续可调。
最终使TE-1测量的环境温度保持在设定温度范围内。
◆当盘管后的温度低于某限值时,低温保护开关TS-1切断送电机的电源,从而使新风风阀关闭,防止盘管内的水结冰,涨裂盘管。
比例积分电动二通阀外形尺寸2.VA7010系列开关式电动阀由VAA7010系列阀门驱动器和VAV7010系列铜阀组成。
用于控制冷水或热水空调系统管道的开启或关闭,达到控制室温之目的。
驱动器由单向磁滞同步电机驱动,阀门弹簧复位。
阀门不工作时处于常闭状态,当需要工作时,由温控器提供一个开启信号,使电动阀接通交流电源而动作,开启阀门,冷冻水或热水进入风机盘管,为房间提供冷气或暖气;当室温达到温控器设定值时,温控器令电动阀断电,复位弹簧使阀门关闭,从而截断进入风机盘管的水流。
电动二通阀 使用说明书
电动两通阀上海永兵阀门电动两通阀是专供中央空调风机盘管的配套产品,由驱动器与阀体两部分组成,驱动器由一个同步电机驱动,具备弹簧复位及手动开阀杠杆操纵功能。
阀体部分采用活塞式结构。
电动阀可与温控器配套使用,由温控器控制电动阀电机,使阀门开或关,实现管道冷水或热水的通或断,再通过风机盘管送风,以实现温度的自动调节。
方工电动两通阀由温度传感器TE-1,比例积分温度控制器TC一1和电动调节阀TV一1组成送风温度控制系统,安装在送风管道的TE一1,把检测到的温度信号传送至TC一1,由TC一1将TE一1的检测值与设定值不断比较,同时不断地输出信号,控制TV一1的开度连接可调,最终使TE一1测量的环境温度保持在设定的温度范围内。
空气压差开关DPS一1是用来检测过滤网的透气情况,过滤网越脏,透气率越低,其两侧的压力差越大。
当压力差超过DPS一1的设定值时,微动开关运作,发出报警信号。
当盘管后的温度低于某限值时,低温保护开关TS一1切断送风机的电源,从而使新风风阀关闭,防止盘管内的水结冰,涨裂盘管。
1.用于控制冷水或热水空调系统管道的开启或关闭,达到控制室温之目的。
2.驱动器由单项磁滞同步马达驱动,阀门弹簧复位,阀门不工作时处于常闭状态,当需要工作时,由温控器提供一个开启信号,使电动阀接通交流电源而动作。
3..开启阀门,冷冻水或热水进入风机盘管,为房间提供冷气或暖气,当室温达到温控器设定值时,温控器令电动阀断电,复位弹簧使阀门关闭,从而截断进入风机盘管的水流,通过阀门关闭和开启,使室温始终保持在温控设定的温度范围内。
4..ZYFT系列电动阀的驱动器与阀门采用螺纹连接方式,可在阀门安装之后,再安装驱动器。
现场装配,接线灵活、方便。
驱动器之平面设计可以贴近墙面安装,占用空间小,产品可靠耐用,工作噪音低,并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。
执行器选用铸铝支架及塑料外壳,体积小、重量轻★选用永磁同步电机,并带有磁滞离合机构,具有可靠的自我保护功能★适合多种控制信号:增量(浮点)、电压(0~10V)、电流(4~20mA)★具有0~10V或4~20mA反馈信号(选配)★传动齿轮采用金属齿轮,大大提高了驱动器的使用寿命★功耗低、输出力大、噪音小★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择,以适合不同工作介质及温度的要求★阀体有螺纹连接和法兰连接两种,安装方便,其构造符合IEC国际标准★阀体结构形式有两通阀(单座)、两通平衡阀(平衡式)、三通合流和三通分流阀它分为直动式和先导式2种。
液压控制系统(王春行编)课后题答案资料(合并版)
第二章1、为什么把液压控制阀称为液压放大元件?答:因为液压控制阀将输入的机械信号(位移)转换为液压信号(压力、流量)输出,并行功率放大,移动阀芯所需要的信号功率很小,而系统的输出功率却可以很大。
2、什么是理想滑阀?什么是实际滑阀?理想滑阀:径向间隙为零,节流工作边锐利的滑阀 实际滑阀:存在径向间隙,节流工作边有圆角的滑阀3、什么是三通阀、四通阀?什么是双边滑阀、四边滑阀?它们之间有什么关系?“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管相连的油道接口,不同油道之间只能通过阀芯移位时阀口的开关来沟通。
“双边滑阀”、“四边滑阀”是指换向阀有两个、四个可控的节流口。
一般情况下,三通阀是双边滑阀,四通阀是四通阀。
4、什么叫阀的工作点?零位工作点的条件是什么?阀的工作点是阀的压力—流量曲线上的点。
零位工作点即曲线的原点,又称零位阀系数。
零位工作点的条件是0===v L L x p q 。
5、在计算系统稳定性、响应特性和稳态误差时应如何选定阀的系数?为什么? 流量增益q q =x LVK ∂∂,为放大倍数,直接影响系统的开环增益。
流量-压力系数c q =-p LLK ∂∂,直接影响阀控执行元件的阻尼比和速度刚度。
压力增益p p =x LVK ∂∂,表示阀控执行元件组合启动大惯量或大摩擦力负载的能力 当各系数增大时对系统的影响如下表所示。
7、径向间隙对零开口滑阀的静态特性有什么影响,为什么要研究实际实际零开口滑阀的泄漏特性?答:理想零开口滑阀c0=0K ,p0=K ∞,而实际零开口滑阀由于径向间隙的影响,存在泄漏流量2cc0r =32WK πμ,p0c K ,两者相差很大。
理想零开口滑阀实际零开口滑阀因有径向间隙和工作边的小圆角,存在泄漏,泄漏特性决定了阀的性能,用泄漏流量曲线可以度量阀芯在中位时的液压功率损失大小,用中位泄漏流量曲线来判断阀的加工配合质量。
比例积分调节阀
比例积分调节阀比例积分调节阀又称为比例积分电动调节阀,它属于中央空调末端控制类产品,作为控制风机盘管内水流的执行部件它受控于比例积分温控器。
比例积分温控器通过控制比例积分调节阀,精确调节风机盘管内的水流量(制冷时为冷冻水,制热时为热水),以此达到保持室内恒温的目的。
比例积分调节阀按阀体机构形式可分为:两通单座阀、两通平衡阀、三通分流阀、三通合流阀。
比例积分调节阀按阀体材质可分为:黄铜阀、铸铜阀、铸铁阀、铸不锈钢阀。
上面介绍了比例积分调节阀的一些基本知识,下面我们详细阐述比例积分调节阀在全新风机组控制系统中的应用。
全新风机组控制系统解决方案?全新风机组控制系统解决方案应用分析1 全新风机组温度控制系统是由比例积分温度控制器TC-1、安装在送风管内的温度传感器TE-1和比例积分电动调节阀TV-1组成。
温度控制器TC-1的作用是把置于送风风道的温度传感器TE-1所检测到的送风温度传送至温控器与温控制设定的温度进行比较,并根据比较结果经过比例、积分运算,对电动调节阀TV-1进行控制,从而使送风温度保持在所需要的范围。
2 电动调节阀TV-1与送风风机连锁,以保证切断风机电源时风阀亦同时关闭。
3 装设在新风入口处的常闭二位(ON/OFF)电动风阀DM-1与送风风机连锁。
当送风风机启动时新风风门全开。
4 在需要制冷时,温控器置于制冷模式,当传感器测量的温度达到或高于设定温度时,温控器给电动调节阀TV-1一个关阀信号,电动调节阀TV-1的关阀接点接通阀门关闭。
如果测量温度低于设定温度,温控器给电动阀一个开阀信号,电动阀开阀TV-1接点接通阀门打开。
在需要制热时,温控器置于制热模式,当传感器测量的温度达到或低于设定温度时,温控器给电动调节阀TV-1一个关阀信号,电动调节阀TV-1的关阀接点接通阀门关闭。
如果测量温度高于设定温度,温控器给电动调节阀TV-1一个开阀信号,电动调节阀TV-1开阀接点接通阀门打开。
5 空气过滤网的通气度由压差开关DPS-1检测的。
压差旁通电动比例积分阀

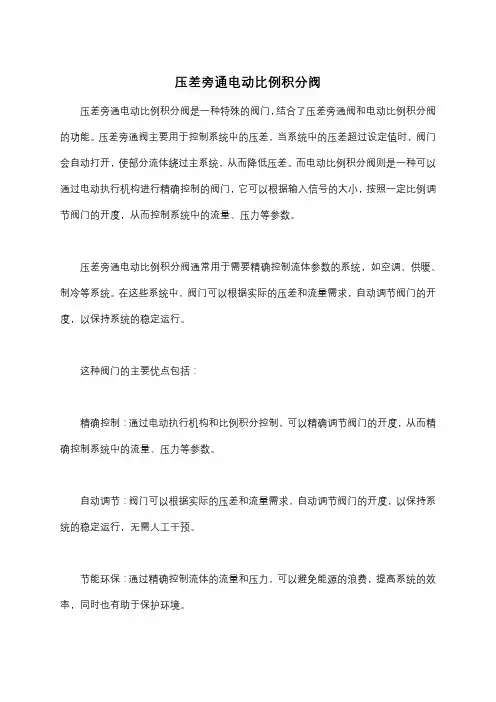

压差旁通电动比例积分阀
压差旁通电动比例积分阀是一种特殊的阀门,结合了压差旁通阀和电动比例积分阀的功能。
压差旁通阀主要用于控制系统中的压差,当系统中的压差超过设定值时,阀门会自动打开,使部分流体绕过主系统,从而降低压差。
而电动比例积分阀则是一种可以通过电动执行机构进行精确控制的阀门,它可以根据输入信号的大小,按照一定比例调节阀门的开度,从而控制系统中的流量、压力等参数。
压差旁通电动比例积分阀通常用于需要精确控制流体参数的系统,如空调、供暖、制冷等系统。
在这些系统中,阀门可以根据实际的压差和流量需求,自动调节阀门的开度,以保持系统的稳定运行。
这种阀门的主要优点包括:
精确控制:通过电动执行机构和比例积分控制,可以精确调节阀门的开度,从而精确控制系统中的流量、压力等参数。
自动调节:阀门可以根据实际的压差和流量需求,自动调节阀门的开度,以保持系统的稳定运行,无需人工干预。
节能环保:通过精确控制流体的流量和压力,可以避免能源的浪费,提高系统的效率,同时也有助于保护环境。
需要注意的是,压差旁通电动比例积分阀的安装和调试需要专业人员进行,以确保其正常运行和精确控制。
同时,在使用过程中也需要定期进行维护和保养,以保证其长期稳定运行。
星级酒店厨房的通风空调系统设计
星级酒店厨房的通风空调系统设计【摘要】随着社会的发展和科技的进步,空调系统在现代建筑中的应用越来越普及,通风空调系统的广泛应用大大改善了人们生活,工作,学习的环境。
随着人们对工作、生活环境舒适性要求的提高,以及对室内空气品质的认识,人们对空调通风系统提出了更高的要求。
对于厨房这样一个较为特殊的场所,由于其自身的特点,其通风空调形式的研究一直是暖通空调人士所探讨的话题。
【关键字】星级酒店厨房;通风;空调系统;设计引言从目前的情况来看,部分厨房的排油烟系统没有很好地解决排油烟问题,操作过程中产生的油烟污染相当严重。
散发到厨房内的油烟气不但造成厨房内空气和厨房设备的污染,同时也会对相邻餐厅等其它房间的空气和装饰材料造成污染。
有些排油烟系统在设计、安装方面的缺陷,由此引起的火灾经常会造成经营者的重大经济损失。
另一方面,有些厨房的排风量过大,虽然解决了厨房内的油烟气污染,但通风空调系统的电能消耗、系统的初始投资及系统的运行成本很大,造成了不必要的经济浪费。
一、酒店厨房空调系统的特点(一)酒店厨房是菜肴的制作间,其室内油烟、水蒸气量大,因此不宜采用风机盘管系统,否则充满厨房内的油烟很容易吸附在盘管表面,堵塞翅片间的空气流流通,使其传热系数大为下降,空调效果越来越差,需及时、经常清洗才能维持运转。
因此,酒店厨房的空调系统宜采用直流式空调系统,处理的空气来源应该全部来自室外新鲜空气,一般不可考虑回风。
个别酒店厨房考虑到厨房整体美观和安装方便,把局部送风风口同全面通风风口安装在一起,在实际使用过程中,往往出现厨房内气温很高,但厨师由于离局部送风口太近,长时间近距离受到低温送风的影响而感到不适,因而要求停止空调机组的运行,从而影响了厨房的空调效果。
在以往的厨房空调通风系统设计中,我们的控制区域通常是整个厨房。
由于厨房内在加热、蒸、煮、炸食物的过程中,会产生大量的烟气排放及各种烟熏、蒸汽和油雾的扩散;为及时排出这些污染物,在基于依靠室外新风稀释室内污染物浓度的通风设计思想上,我们需要提供较大的新风量,从而排风量也随之增加。
空调常见水阀介绍
: 管道盲板 是一种(yī zhǒnɡ)可拆卸的密封装置。
第八页,共十七页。
: 安全阀 启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高超过规定值时,通过
(tōngguò)向系统外排放介质来防止管道或设备内介质压力超过规定数值的特殊阀门。安全阀属于自动 阀类,主要用于锅炉、压力容器和管道上,控制压力不超过规定值,对人身安全和设备运行起重要保
第十六页,共十七页。
内容(nèiróng)总结
空调常见水阀介绍。流量开关:主要是在水、气、油等介质管路中在线或者插入式安装监控水系统 中水流量的大小。Y型过滤器:通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介
No 质中的杂质(zázhì),以保护阀门及设备的正常使用。由于密封结构及材料尚有问题,所以只是用于低压,
空调常见 水阀介绍
(chánɡ jiàn)
Fiona
2015.12 厦门
第一页,共十七页。
流量(liúliàng)开关:主要是在水、气、油等介质管路中在 线或者插入式安装监控水系统中水流量的大小。在水 流量高于或者低于某一个设定点时候触发输出报警信 号传递给机组,系统获取信号后即可作出相应的指示 动作。避免或减少主机“干烧”。
护作用。
第九页,共十七页。
: 截止阀 闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质(jièzhì)流通。由于
开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压, 而且适用于高压。
第十页,共十七页。
: 闸阀 是一个启闭(qǐ bì)件闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全
流量 传感器 (liúliàng)
比例积分电动二通阀
比例积分电动二通阀用电合同,逐渐发展成为像大冶这样的民营企业也参与进来。
这样一来,买卖双方的谈判地位才能比较对等,有效的市场询价机制才能形成。
电力改革任务:形成与市场适应电价机制减压阀>>比例式减压阀>>比例式减压阀产品名称:比例式减压阀产品型号:Y43X产品口径:DN25-200产品压力:1.6-6.4Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度:-196℃-650℃。
连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式:手动、气动、液动、电动。
产品详细信息Y43X比例式减压阀概述我公司生产的比例式减压阀,外形美观、质量可靠,比例准确,工作平稳,既减动压也减静压。
该阀利用阀体内部活塞两端不同截面积产生的压力差,改变阀后的压力,达到减压目的。
我公司减压阀的减压比例是:2∶1,3∶1,4∶1,3∶2,5∶2等,亦可根据用户的要求设计特殊比例的减压阀。
主要技术参数适用介质水、气体公称通径DN(mm)尺寸(mm)C L D15 1/2" 80 5020 3/4" 80 5025 1" 90 5432 1 1/4" 100 6040 1 1/2" 110 6850 2" 120 80首页>>产品中心>>比例式减压阀一、产品[固定比例式减压阀]的详细资料:产品名称:固定比例式减压阀产品特点:本厂生产的比例式减压阀,外形美观,质量可靠,比例准确,工作平稳.既减动压也减静压。
比例积分温控器与温控器的区别
比例积分控制器是一种控制设备,带有用户参数和控制参数设置功能。
温控器,是指根据工作环境的温度变化,在开关内部发生物理形变,从而产生某些特殊效应,产生导通或者断开动作的一系列自动控制元件,也叫温控开关、温度保护器、温度控制器,简称温控器。
那么比例积分温控器和温控器有什么区别呢?下面就让深圳邦德瑞厂家的小编来和你解答吧.积分作用使控制器的输出和偏差的积分成比例,故过度过程结束时无余差,但是加上积分作用,稳定性降低。
积分作用时增大比例度,可保持稳定性,但超调量和振荡周期增大,过度时间增长. 此控制器是适用最多的,它适用于调节通道滞后较小,负荷变化不大,工艺要求不能有余差的系统。
温控器或是通过温度保护器将温度传到温度控制器,温度控制器发出开关命令,从而控制设备的运行以达到理想的温度及节能效果。
第一、应用领域不同:温控器(房间恒温控制器)应用于房间中,范围比较小,对系统影响很小;而比例积分温控器应用于新风处理机组、空气处理机组等大型机组,对系统影响大。
第二、控制的精度不同:温控器通过控制电动二通阀的开与关来进行房间温度的控制,温度波动大;而比例积分温控器则是通过控制阀的开度来进行温度的调节,温度波动小。
一、比例积分温控器简介比例积分温控器主要用于中央空调采暖和制冷系统。
系统通过检测环境温度与设定温度进行比较产生控制信号,自动调节水阀开度,达到能量供需平衡,同时控制风机的开停状态。
二、功能特点1、先进的菜单式管理,用户通过密码进入和设置参数,无须断电重启或打开面板,设置即可生效。
方便、安全、高效。
2、完善的远程控制功能可选,方使用户远程启停控制器。
3、多种传感器方式可选:内置NTC传感器:或外置B3435 NCT 10K (25℃)温度传感器:或外置0~10VDC/4~20mA温度变送器。
4、LCD液晶(带青光)显示环境温度,设定温度(掉电记忆功能),制冷、制热、通风模式,风机控制,阀门开度.5、比例积分阀控制采用先进的PID控制及开度显示,数字化管理更百观。
比例积分阀
VB-7200比例积分二通阀VB-3200二通阀价格(元/件):1000.00元/件用途VB-7200系列法兰阀用于空气调节、热通风、热处理厂和工业加工作业的流体控制。
生产技术规格VB-7200系列法兰阀包括阀体、阀盖、阀瓣、阀杆、轴封和密封件。
阀体规格阀体承压(巴)--16阀体--HT250阀盖--Q235A阀瓣--黄铜阀杆--1Cr18Ni9(AISI302)φ9不锈钢轴封--黄铜流速特性--等百分比阀杆密封件--聚四乙烯挡环+丁腈橡胶O型密封圈流体最大温度(℃)--120*流体最小温度(℃)--10阀端规格NP16法兰泄漏Kvs百分比0.03注"*"指使用时应避免阀杆和衬垫有结冰现象。
Kvs--是指温度介于5℃和40℃之间的水,流经额定压力降力100Kpa阀门流量,单位为立方米/小时。
安装·按阀体显示的流动方向安装。
·安装前应保证管道清洁,没有焊接时留下的氧化皮。
·管道与阀体相连接时必须安全吻合,并不受振动;·用高温流体(如蒸汽、过热、透热液体)作业的工厂,安装时应使用伸缩接头,以避免管道膨胀,挤压阀体。
·驱动器垂直安装阀体上时,避免驱动器装在阀体的下面。
·需留足够的空间以便日常维护,从阀体上拆卸驱动器。
·阀体不能安装在易爆及环境温度高于50℃或不低于-5℃的环境中,也不能置于蒸汽、水力喷射或滴漏处。
ST-V3000系列比例积分调节阀ST-VA(B)3000系列电动调节阀应用于空调、制冷、采暖以及其它楼宇自动控制系统中,可精确调节系统中的介质流量。
主要功能及特点·执行器支架选用压铸铝(表面经防锈处理)成型,外壳用ABS工程塑料,体积小、重量轻;·执行器选用永磁同步可逆电机,并带有磁滞离合机构,具有可靠的自我保护功能;·多种控制信号:增量(浮点式)控制;比例(调节型)控制;·具有0~10V或4~20mA反馈信号(选配);·采用金属齿轮,大大提高了驱动器的使用寿命;·功耗低、输出力大、噪音小;·阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择,以适合不同工作介质与工作温度的要求;·阀体有螺纹连接和法兰连接两种,安装方便,其构造符合ICE国际标准;·阀体结构形式有两通阀(单座)、两通平衡阀(平衡式)、三通合流和三通分流阀;·介质温度较高时,可选择加装散热片。
动态平衡电动调节阀的详细介绍
动态平衡电动调节阀的详细介绍动态平衡电动调节阀作为动态平衡与电动调节一体化的产品,主要适用于暖通空调系统末端空调设备的温度控制,通过配置智能模块控制装置,可方便发对各环路的流量、温度进行自动控制,实现合理利用能量,节能降耗,智能化管理。
应用此阀使末端设备只受标准控制信号的影响,而不受系统压力波动的影响,使系统调节更稳定、更节能,特别适用于系统负荷变化较大的变流量系统中。
动态平衡电动调节阀产品特点a. 驱动器为直行程,互换性好。
b. 流量特性曲线:直线/等百分比c. 流量误差≤5%d. 工作温度:0-150℃动态平衡电动调节阀产品优点a. 稳定:末端设备的流量变化不受系统压力波动的影响,流量变化不互相干扰。
b. 节能:较传统的系统节能6-20%。
c. 高效:大大发缩短了调试时间,系统运行具有高效率。
d. 舒适:调控温度精度更高,比传统变流量系统更舒适。
动态平衡电动调节阀材质与寿命a. 阀体:优质灰铸铁b. 内件:黄铜、不锈钢c. 弹簧:不锈钢电动二通阀(比例积分)的详细介绍电动二通阀(比例积分)产品概述比例积分调节阀系列能调节蒸汽或冷热水的流量,广泛用于中央空调、采暖、水处理、工业加工行业等系统的流体控制。
(蒸汽型号为:LDVB3200B)电动二通阀(比例积分)产品特点:a.执行器选用铸铝支架及塑料外壳,体积小、重量轻b.选用永磁同步电机,并带有磁滞离合机构,具有可靠的自我保护功能c.适合多种控制信号:增量(浮点)、电压(0~10V)、电流(4~20mA)d.具有0~10V或4~20mA反馈信号(选配)e.传动齿轮采用金属齿轮,大大提高了驱动器的使用寿命f.功耗低、输出力大、噪音小g.阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择,以适合不同工作介质及温度的要求h.阀体有螺纹连接和法兰连接两种,安装方便,其构造符合IEC国际标准i.阀体结构形式有两通阀(单座)、两通平衡阀(平衡式)、三通合流和三通分流阀电动二通阀(比例积分)产品功能:a.本系统适用于空调系统的新风机组冬/夏季温度控制。
空调系统中的几种阀门
空调系统中的几种阀门二通阀二通阀,流体控制部件术语,是具有两个管路的控制阀。
但是具有两个管路的阀门不一定是二通阀,二通阀的基本特征就是:双向通断!当两个管路只能实现一个方向的传导时,称为单向阀。
二通阀分为常开与常闭两种:1.常开二通阀平时阀门畅通,相当于一节管路,能够实现无阻碍传导流体,但是当变更阀门状态时,就会关闭,截断流体传导。
2.常闭二通阀平时阀门关闭,能够截断流体传导,当变更阀门状态时,能够实现流体的畅通。
控制形式分类:1.手动二通阀,这种阀的操作需人工手动操作,成本较低,大多应用于日常生活中,也可应用在不频繁开关的场合。
2.二通电磁阀,这种阀门相当于以电磁代替人力实现阀的通断,适合应用在自动化生产中,成本相对提高。
3.气动、液压二通阀,这种阀与电磁阀都属于自动化水平较高的阀门,它优点在于能够实现较大压力流体的控制,力量较足,但成本比电磁阀更高。
比例积分阀比例积分阀属于电动阀, 比例阀的执行器与控制器配合可以控制阀门的开度并控制冷冻水流量.以达到室内温控目的.特点:使用于空调制冷、采暖控制高温耐侯外壳,铝支架、铸铜阀体、磁性离合器确保电机在堵转时不损坏,梯级轻巧,采用标准螺纹连接,口径DN15~50mm采用特例密封形式,保证填料函密封可靠基本参数:泄漏量:软密封无泄漏流量特性:等百分比,直线(三通阀)介质:水、蒸汽、乙二醇介质温度:普通性-10度~120 度散热型 -20度~200度最大容许压差:公称通径DN(mm)15,20,25,32,40,50额定流量系数KV:1.0,1.6,2.5,4.0,6.3,10,16,25,40平衡阀平衡阀是一种特殊功能的阀门,阀门本身无特殊之处,只在于使用功能和场所有区别。
在某些行业中,由于介质(各类可流动的物质)在管道或容器的各个部分存在较大的压力差或流量差,为减小或平衡该差值,在相应的管道或容器之间安设阀门,用以调节两侧压力的相对平衡,或通过分流的方法达到流量的平衡,该阀门就叫平衡阀。
空调管路系统的设计原则
一、空调管路系统的设计原则空调管路系统设计主要原则如下:1.空调管路系统应具备足够的输送能力,例如,在中央空调系统中通过水系统来确保渡过每台空调机组或风机盘管空调器的循环水量达到设计流量,以确保机组的正常运行;又如,在蒸汽型吸收式冷水机组中通过蒸汽系统来确保吸收式冷水机组所需要的热能动力。
2.合理布置管道:管道的布置要尽可能地选用同程式系统,虽然初投资略有增加,但易于保持环路的水力稳定性;若采用异程系统时,设计中应注意各支管间的压力平衡问题。
3.确定系统的管径时,应保证能输送设计流量,并使阻力损失和水流噪声小,以获得经济合理的效果。
众所周知,管径大则投资多,但流动阻力小,循环水泵的耗电量就小,使运行费用降低,因此,应当确定一种能使投资和运行费用之和为最低的管径。
同时,设计中要杜绝大流量小温差问题,这是管路系统设计的经济原则.4.在设计中,应进行严格的水力计算,以确保各个环路之间符合水力平衡要求,使空调水系统在实际运行中有良好的水力工况和热力工况。
5.空调管路系统应满足中央空调部分负荷运行时的调节要求;6.空调管路系统设计中要尽可能多地采用节能技术措施;7.管路系统选用的管材、配件要符合有关的规范要求;8.管路系统设计中要注意便于维修管理,操作、调节方便。
二、管路系统的管材管路系统的管材的选择可参照下表选用:三、供回水总管上的旁通阀与压差旁通阀的选择在变水量水系统中,为了保证流经冷水机组中蒸发器的冷冻水流量恒定,在多台冷水机组的供回水总管上设一条旁通管.旁通管上安有压差控制的旁通调节阀。
旁通管的最大设计流量按一台冷水机组的冷冻水水量确定,旁通管管径直接按冷冻水管最大允许流速选择,不应未经计算就选择与旁通阀相同规格的管径。
当空调水系统采用国产ZAPB、ZAPC型电动调节阀作为旁通阀,末端设备管段的阻力为0。
2MPa时,对应不同冷量冷水机组旁通阀的通径,可按下表选用:冷冻水压差旁通系统的选择计算在冷冻水循环系统设计中,为方便控制,节约能量,常使用变流量控制.因为冷水机组为运行稳定,防止结冻,一般要求冷冻水流量不变,为了协调这一对矛盾,工程上常使用冷冻水压差旁通系统以保证在末端变流量的情况下,冷水机组侧流量不变。
空调水阀技术要求
一、空调水系统一般阀门技术要求〔DN300 以上〕1.概述1)提交之阀门应为认可之制造厂制造,全部阀门必需满足设计及标准要求:最大系统阀门系统额定级别系统工作压力〔kPa〕BS5150 至 BS5160冷冻水2500 PN25 级采暖水2500 PN25 级冷却水1000 PN16 级补给水800 PN16 级2)工艺要求:阀门的外表处理均符合 GB12252-89 的标准规定。
a)除橡胶、铜及不锈钢外,阀体等铸件在完全除锈、除水及气体之后内外外表均需以卫生级无毒环氧树脂粉末涂敷〔静电喷涂烧结法〕。
b)涂层光滑均匀无缺陷,涂料干后不溶解于水,不影响水质,并不由于空气温度变化而分解。
3)阀门检验:为保证所供给阀门符合本工程要求,供货方需于交货前进展规定检验,工程如下:a)涂层厚度、硬度、附着力、耐冲击试验、聚合度试验、b)直流电火花检漏仪检测漏涂点c)铸件外表用数字式粗糙度仪检测粗糙度。
d)水压试验: A.阀壳强度试验:压力为 1.5MPa(2.4MPa)不得渗水。
e) B.阀座密封试验:压力为 1.1MPa(1.76MPa)不得渗水。
f)操作试验:全套阀组合好后,利用主阀外部水压连续操作全开全闭行程五次以上,应相当顺当不致卡阻或裂开或不当现象产生。
4)阀门包装:阀门在装配时严禁在内腔涂抹油脂,测试完成后应用清水将内腔冲冼干净并用封口封住,以防垃圾进入。
5)出厂检测:阀门出厂检测应严格依据GB/T13927 的标准执行,作到100%全检,并出厂时供给厂方的随货检验报告作为质量依据。
6)阀体内部以及阀板各个部位要求全面防腐,其浸泡在水中不会锈蚀,在两种金属之间不产生电化学腐蚀;并要求外表光滑使过水阻力削减。
7)阀杆衬套及轴承材质,其硬度与强度均应不大于阀杆,且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。
8)应标明阀体上密封面材质及阀板上密封面材质;以及物理化学检测数据。
9)阀轴密封:要求密封圈在数年内不活动,亦不老化,长期保持密封效果;在承受频繁启闭时,密封效果的良好性;同时应考虑能在有水压的状况下更换填料的措施。
空调水系统分类与使用
空调水系统分类与使用一、空调水系统分类1、冷却水系统(冷却塔、冷却水管、冷却水泵、冷凝器、阀门等);2、冷冻水系统(冷冻水管、冷冻水泵、阀门、末端设备、膨胀水箱、保温等);3、冷凝水系统。
二、冷却塔作用及系统分类1、作用:主要为离心式组中调速器制冷剂降温;2、分类:◇按通风方式:自然通风、机械通风;◇按接触方式:开式冷却塔、闭式冷却塔;◇按总的来说循环水和空气的相对来说流方式:逆流式冷却塔、横流式冷却塔;◇按所选材质:玻璃钢冷却塔、不锈钢冷却塔;◇按水温降不同:普通型(标准工况下降5°)、工业型(标准工况下降10°)。
三、机组的位置1、两台压缩机突出部分之间的距离压缩机小于1.0m,制冷机与墙壁之间的距离和非主要通道的距离不小于0.8m;2、大中型制冷机组(离心,螺杆,吸收式制冷机)其间距为1.5~2.0m;3、制冷机组中的加建制冷机房的上部最好预留起吊最大部件的吊钩或设置电动起吊设备。
四、分、集水器1、便于各空调系统分区流量分配和调节方便,常在水系统的供回水管上分别设置分水器和四篇篇水器,在分别连接各空调分区的供水管和回水管;2、分、集水器之间加电动压差旁通阀和旁通管(管径一般取DN50);3、集为水器的回水管上应设温度计。
五、水泵的积极作用及位置1、水泵提供的压力(扬程)要克服这些阻力:◇沿程阻力/长度阻力(水在管内流动有涡流);◇局部阻力(通过各个部件:如弯头、阀门、三通、设备等)。
2、冷冻水泵:设在冷水机组前端,从末端回来的冷冻水赶来经过冷冻水泵打赶去冷水机组;3、冷却水泵:设在冷却水进机组的水路上才,从冷却塔出来的冷却水经冷却水泵打回机组;4、热水循环泵:设在回水干管上,从末端回来的热水经过热水循环泵打回板式换热器。
六、主要的左侧阀门巨大作用及安装位置1、蝶阀(驱动方式:手动/电动、连接方式:对夹/法兰/凸耳/焊接):主要起切断和节流作用,安装在设备、水泵进出口两端;2、止回阀(单向阀):防止介质倒流,安装在循环水泵出水段;3、电动二通阀(普通型/比例式(积分)电动二通阀):同时实现温度自动调节;4、Y型过滤器:清理介质中的杂质,安装在后门水泵或热交换设备的入口段;5、压差旁通阀/压差平衡阀(静态压差平衡阀):空调系统的的压差旁通阀是用在冷水机组的主水器与分水器之间的集管道上的,其原理是通过压差控制器感测集水器与分水器两端水压力,然后根据测试到的压力计算出相位差差值,再由压差控制器根据计算出的差值与预先设定值比较决定输出方式,以控制阀门是增加开度或减少开度,从而来调节水量,以达到平衡主机系统的水压力的目的。
比例积分电动二通阀控制比例式控制和递增式控制_概述说明
比例积分电动二通阀控制比例式控制和递增式控制概述说明1. 引言1.1 概述比例积分电动二通阀是一种常见的控制装置,可以实现对流体介质的精确调节。
本文将从比例积分电动二通阀控制、比例式控制和递增式控制三个方面进行详细介绍和探讨。
1.2 文章结构本文将按照以下结构展开讨论和说明:引言部分首先简要概述整篇文章的内容,并介绍文章的结构;接下来,将深入介绍比例积分电动二通阀控制,包括其定义、原理和优劣性;然后将重点讨论比例式控制和递增式控制两者的区别、概述以及各自的应用场景;接着,通过实际应用案例分析,具体剖析使用比例积分电动二通阀进行比例式控制和使用递增式控制的系统设计与实现细节;最后,对比两个案例的效果和优缺点进行全面分析;最后在结论部分对本文进行总结,并对未来进一步研究方向进行展望。
1.3 目的本文旨在全面了解比例积分电动二通阀控制、比例式控制和递增式控制的原理、特点和应用场景,通过实际案例分析和对比分析,为读者提供对这些控制方法的深入理解和应用指导。
希望读者通过本文可以更好地了解这些控制方法,并在实际应用中能够选择合适的控制方式,提高系统的稳定性和效率。
2. 比例积分电动二通阀控制:2.1 什么是比例积分控制:比例积分控制是一种常用的反馈控制方法,它结合了比例控制和积分控制的特点。
通过对反馈信号进行加权处理,并对系统误差进行积分操作,可以实现对输出变量与期望值之间的精确调节。
2.2 比例积分电动二通阀原理:比例积分电动二通阀是一种能够根据输入信号进行自动调节的执行器。
它由一个电动执行机构和一个二通阀组成。
当输入信号发生变化时,电动执行机构会根据设定的比例放大系数来输出相应的力或转矩,驱动二通阀完成流量或压力调节。
具体而言,比例积分电动二通阀会将输入信号经过一个放大器进行放大,然后通过传感器采集系统反馈信号。
将输入信号与反馈信号进行误差计算,并经过积分环节得到最终的控制指令。
该指令通过电动执行机构驱动二通阀开度,从而实现对介质流量或压力的精确控制。
电动二通调节阀
电动二通调节阀.电动二通调节阀电动二通阀是专供中央空调风机盘管的配套产驱动器由一个品,由驱动器与阀体两部分组成,具备弹簧复位及手动开阀杠杆操同步电机驱动,电动阀可与纵功能。
阀体部分采用活塞式结构。
使温控器配套使用,由温控器控制电动阀电机,再实现管道冷水或热水的通或断,阀门开或关,通过风机盘管送风,以实现温度的自动调节。
电动二通阀技术原理电动二通阀由温度传感器TE-1,比例积分温度控制器TC一1和电动调节阀TV一1组成送风温度控制系统,安装在送风管道的TE一1,把检测到的温度信号传送至TC一1,由TC一1将TE一1的检测值与设定值不断比较,同时不断地输出信号,控制TV一1的开度连接可调,最终使TE一1测量的环境温度保持在设定的温度范围内。
空气压差开关DPS一1是用来检测过滤网的透气情况,过滤网越脏,透气率越低,其两侧的压力差越大。
当压力差超过DPS一1的设定值时,微动开关运作,发出报警信号。
当盘管后的温度低于某限值时,低温保护开关TS一1切断送风机的电源,从而使新风风阀关闭,防止盘管内的水结冰,涨裂盘管。
1.用于控制冷水或热水空调系统管道的开启或关闭,达到控制室温之目的。
2.驱动器由单项磁滞同步马达驱动,阀门弹簧复位,阀门不工作时处于常闭状态,当需要工作时,由温控器提供一个开启信号,使电动阀接通交流电源而动作。
3..开启阀门,冷冻水或热水进入风机盘管,为房间提供冷气或暖气,当室温达到温控器设定值时,温控器令电动阀断电,复位弹簧使阀门关闭,从而截断进入风机盘管的水流,通过阀门关闭和开启,使室温始终保持在温控设定的温度范围内。
.可在阀门安装系列电动阀的驱动器与阀门采用螺纹连接方式, 4..SMBL之后,再安装驱动器。
现场装配,接线灵活、方便。
驱动器之平面设计可以贴近墙面安装,占用空间小,产品可靠耐用,工作噪音低,并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。
执行器选用铸铝支架及塑料外壳,体积小、重量轻★选用永磁同步电机,并带有磁滞离合机构,具有可靠的自我保护功能★适合多种控制信号:增量(浮点)、电压(0~10V)、电流(4~20mA)★具有0~10V或4~20mA反馈信号(选配)★传动齿轮采用金属齿轮,大大提高了驱动器的使用寿命★功耗低、输出力大、噪音小★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择,以适合不同工作介质及温度的要求★阀体有螺纹连接和法兰连接两种,安装方便,其构造符合IEC国际标准★阀体结构形式有两通阀(单座)、两通平衡阀(平衡式)、三通合流和三通分流阀它分为直动式和先导式2种。
二通阀与比例积分阀的区别
如对您有帮助,请购买打赏,谢谢您!二通阀与比例积分阀的区别二通阀分为普通二位阀(也就是开关阀)及二通调节阀。
而比例积分阀,包含了二通调节阀,只不过它增加了阀门驱动器,可以根据室内负荷自动调节阀门的开度。
一般DN20,DN25都用二通阀,而大于DN32以上都用比例积分阀.二通阀又叫电磁阀,它只有两个状态点,即通电常开,断电常闭。
比例积分调节阀又叫电动调节阀,它能根据一些所测参数(如:温度、压力)要求进行线性调节阀门的开度大小电磁二(三)通阀只有开和关的可能(0&1)比例积分阀可以作开和关的控制用不过大材小用了..常用0~10V&4~20MA控制就有0,1,2,3,....10哪么多可能出现了...二通阀又叫电磁阀,它只有两个状态点,即通电常开,断电常闭。
比例积分调节阀又叫电动调节阀,它能根据一些所测参数(如:温度、压力)要求进行线性调节阀门的开度大小。
电动两通阀不叫电磁阀,各位不要混了.电动两通阀是开关量的,只可以全开或全关.电动调节阀是等百分比或等线性的阀门,它的执行器常用0~10V&4~20MA控制.电动二通阀一般设于风机盘管回水管上,按是否带弹簧复位功能分为两种。
电磁阀按动作方式分为直动式和先导式两种。
直动式电磁阀由电磁作用产生磁力启闭阀体;先导式电磁阀是通过导阀的先导作用在主阀室造成压差,靠压差打开阀门。
空调水系统中所用电磁阀均为先导式。
电磁阀和电动二通阀都是位式阀,区别在于一种是靠电磁作用产生的磁力作为动力源,而另一种是靠电动机驱动作为动力源;另外电动二通阀也可以作成三位式的。
电磁阀由于电磁作用的发热,本身寿命受一定影响,而且会产生磁场作用,其应用有一定的限制。
一般认为风机盘管因启闭频繁不宜采用电磁阀。
控制器对电动调节阀的控制过程是:控制器接收输入信号,通过与设定值比较,得到偏差信号,根据设定的调节规律对此信号进行处理(如比例计算、比例积分计算等),再将处理后的信号发送给执行机构,执行机构接收控制器发出的连续信号驱动电机按信号变化动作(开大或关小)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
二通阀与比例积分阀的区别
二通阀分为普通二位阀(也就是开关阀)及二通调节阀。
而比例积分阀,包含了二通调节阀,只不过它增加了阀门驱动器,可以根据室内负荷自动调节阀门的开度。
一般DN20,DN25都用二通阀,而大于DN32以上都用比例积分阀.
二通阀又叫电磁阀,它只有两个状态点,即通电常开,断电常闭。
比例积分调节阀又叫电动调节阀,它能根据一些所测参数(如:温度、压力)要求进行线性调节阀门的开度大小
电磁二(三)通阀只有开和关的可能(0&1)
比例积分阀可以作开和关的控制用不过大材小用了..
常用0~10V&4~20MA控制就有0,1,2,3,....10哪么多可能出现了...
二通阀又叫电磁阀,它只有两个状态点,即通电常开,断电常闭。
比例积分调节阀又叫电动调节阀,它能根据一些所测参数(如:温度、压力)要求进行线性调节阀门的开度大小。
电动两通阀不叫电磁阀,各位不要混了.电动两通阀是开关量的,只可以全开或全关.
电动调节阀是等百分比或等线性的阀门,它的执行器常用0~10V&4~20MA控制.
电动二通阀一般设于风机盘管回水管上,按是否带弹簧复位功能分为两种。
电磁阀按动作方式分为直动式和先导式两种。
直动式电磁阀由电磁作用产生磁力启闭阀体;先导式电磁阀是通过导阀的先导作用在主阀室造成压差,靠压差打开阀门。
空调水系统中所用电磁阀均为先导式。
电磁阀和电动二通阀都是位式阀,区别在于一种是靠电磁作用产生的磁力作为动力源,而另一种是靠电动机驱动作为动力源;另外电动二通阀也可以作成三位式的。
电磁阀由于电磁作用的发热,本身寿命受一定影响,而且会产生磁场作用,其应用有一定的限制。
一般认为风机盘管因启闭频繁不宜采用电磁阀。
控制器对电动调节阀的控制过程是:控制器接收输入信号,通过与设定值比较,得到偏差信号,根据设定的调节规律对此信号进行处理(如比例计算、比例积分计算等),再将处理后的信号发送给执行机构,执行机构接收控制器发出的连续信号驱动电机按信号变化动作(开大或关小)。
经控制器计算处理后发出的信号一般并无规律可循,阀门和电动执行机构更不具备任何调节规律(信号计算处理能力)。
比例、积分、微分是三种基本调节规律,由此衍生比例积分、比例微分等调节规律,采用什么调节规律是由系统的需求决定的,要求静差小的就采用比例积分,要求响应快、调节时间短的就采用比例微分
请大家不要把电动调节阀说成比例积分阀了!。
