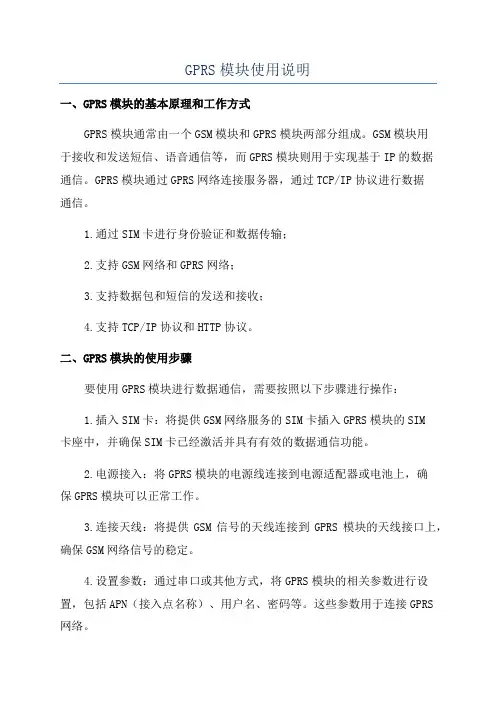

GPRS模块使用说明一、GPRS模块的基本原理和工作方式GPRS模块通常由一个GSM模块和GPRS模块两部分组成。
GSM模块用于接收和发送短信、语音通信等，而GPRS模块则用于实现基于IP的数据通信。
GPRS模块通过GPRS网络连接服务器，通过TCP/IP协议进行数据通信。
1.通过SIM卡进行身份验证和数据传输；2.支持GSM网络和GPRS网络；3.支持数据包和短信的发送和接收；4.支持TCP/IP协议和HTTP协议。
二、GPRS模块的使用步骤要使用GPRS模块进行数据通信，需要按照以下步骤进行操作：1.插入SIM卡：将提供GSM网络服务的SIM卡插入GPRS模块的SIM卡座中，并确保SIM卡已经激活并具有有效的数据通信功能。
2.电源接入：将GPRS模块的电源线连接到电源适配器或电池上，确保GPRS模块可以正常工作。
3.连接天线：将提供GSM信号的天线连接到GPRS模块的天线接口上，确保GSM网络信号的稳定。
4.设置参数：通过串口或其他方式，将GPRS模块的相关参数进行设置，包括APN（接入点名称）、用户名、密码等。
这些参数用于连接GPRS网络。
5.建立GPRS连接：使用AT命令或其他方式，将GPRS模块与GPRS网络建立连接。
连接成功后，GPRS模块将获得一个本地IP地址。
6.发送数据：使用GPRS模块提供的API或AT命令，将数据通过GPRS网络发送到服务器。
可以使用TCP/IP协议或HTTP协议进行数据传输。
7.接收数据：通过轮询或建立持久连接，从服务器接收数据。
可以使用GPRS模块提供的API或AT命令接收数据，并对接收到的数据进行处理。
8.关闭连接：当数据传输完成或不再需要连接时，使用AT命令或其他方式关闭GPRS连接。
确保释放网络资源并节省电力。
三、GPRS模块的应用领域1.远程监控和控制：可以使用GPRS模块将传感器数据发送到服务器，实现远程监控和控制。
例如，可以将气象站的数据通过GPRS网络发送到服务器，实现远程对气象站的监控和管理。
GPRS模块

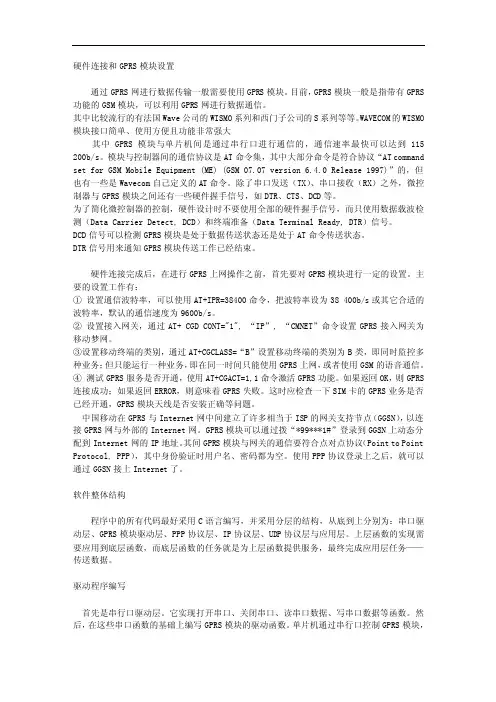

硬件连接和GPRS模块设置通过GPRS网进行数据传输一般需要使用GPRS模块。
目前，GPRS模块一般是指带有GPRS 功能的GSM模块，可以利用GPRS网进行数据通信。
其中比较流行的有法国Wave公司的WISMO系列和西门子公司的S系列等等。
WAVECOM的WISMO 模块接口简单、使用方便且功能非常强大其中GPRS模块与单片机间是通过串行口进行通信的，通信速率最快可以达到115 200b/s。
模块与控制器间的通信协议是AT命令集，其中大部分命令是符合协议“AT command set for GSM Mobile Equipment (ME) (GSM 07.07 version 6.4.0 Release 1997)”的，但也有一些是Wavecom自己定义的AT命令。
除了串口发送（TX）、串口接收（RX）之外，微控制器与GPRS模块之间还有一些硬件握手信号，如DTR、CTS、DCD等。
为了简化微控制器的控制，硬件设计时不要使用全部的硬件握手信号，而只使用数据载波检测（Data Carrier Detect, DCD）和终端准备（Data Terminal Ready, DTR）信号。
DCD信号可以检测GPRS模块是处于数据传送状态还是处于AT命令传送状态。
DTR信号用来通知GPRS模块传送工作已经结束。
硬件连接完成后，在进行GPRS上网操作之前，首先要对GPRS模块进行一定的设置。
主要的设置工作有：①设置通信波特率，可以使用AT+IPR=38400命令，把波特率设为38 400b/s或其它合适的波特率，默认的通信速度为9600b/s。
②设置接入网关，通过AT+ CGD CONT="1", “IP”, “CMNET”命令设置GPRS接入网关为移动梦网。
③设置移动终端的类别，通过AT+CGCLASS=“B”设置移动终端的类别为B类，即同时监控多种业务；但只能运行一种业务，即在同一时间只能使用GPRS上网，或者使用GSM的语音通信。
Honeywell GPRS网络模块设置系统 用户手册说明书
DSA002-MCM23Honeywell GPRS网络模块设置系统用户手册北京德尚安技术发展有限公司目录一、系统介绍 (2)二、系统安装 (3)1.软件安装 (3)2.硬件安装 (5)三、软件使用 (6)1.通讯配置 (7)2.发送与接收 (8)3.MCM23设置 (9)4.通讯薄 (12)5.配置方案 (14)6.端口信息 (15)四、标准设置流程 (16)一、系统介绍本公司的Honeywell GPRS网络模块设置系统是专门为MCM-23无线通讯模块而设计的，该模块是霍尼韦尔公司出品的23系列报警主机的功能扩展模块，可以通过GPRS和GSM等多种通信方式，将23系列报警主机监测到的警情无线上报给接警中心或用户。
模块使用时需要用户通过手机以短信方式进行编程，编程命令格式严格，用户使用起来多有不便，本系统可代替用户执行繁琐的编程任务，使用简单。
并可以将配置参数保存为多种方案，方便用户快速的设置多个模块。
Honeywell GPRS网络模块设置系统具有以下优点：·系统兼容性好，支持WindowsXP、Windows2003、Windows Vsita、Windows7系统（32位和64位）·软件界面直观易懂，设有一键设置，编程过程简单化·系统配置方便，还设有手动短信模式方便调用·软件采用Access数据库作为数据库平台，速度快，稳定性高，备份方便·通讯薄用户资料可导出、可打印·可设置多种配置方案，方便模块资料修改二、系统安装1.软件安装把安装盘放入电脑光驱，进入MCM32文件夹，双击运行Setup.exe文件。
按照提示点击【下一步】进行安装。
许可协议中选择【我同意以上条款】，放可进行下一步安装。
选择安装路径，软件默认装在系统磁盘，为了保护数据建议安装在非系统磁盘内，点击【浏览】可更换安装路径。
选好路径后点【下一步】继续安装，按提示选择即可，无特殊操作。
Neo_M590E R2 GPRS模块AT指令集_V1.1
有无线方精彩Neo_M590E R2 GPRS模块AT指令集Version 1.1版权声明Copyright @2014 Neoway Technology Co.,Ltd深圳市有方科技有限公司保留所有权利。
是深圳市有方科技有限公司所有商标。
本指南中出现的其他商标，由商标所有者所有。
说明本应用指南对应产品为M590E R2模块。
本应用指南的使用对象为系统工程师，开发工程师及测试工程师。
由于产品版本升级或其它原因，本手册内容会在不预先通知的情况下进行必要的更新。
除非另有约定，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。
深圳市有方科技有限公司为客户提供全方位的技术支持，任何垂询请直接联系您的客户经理或发送邮件至以下邮箱：Sales@Support@公司网址：修订记录版本号更改内容生效年月V1.0 初始版本201309201405 V1.1 修改版本1）根据江苏省电力公司新需求：GPRS模块能提供网络时间同步功能，增加新指令 AT$MYTIMEUPDATE=<url><CR>2）按照国网新规约指令格式要求，针对福建地区和重庆地区获取功率和基站信息的需求，增加两条新指令：AT$MYLACID，AT$MYCGED3）对应的软件版本是V017目录开机使用说明 (5)1标准命令集 (6)1.1获取模块厂商信息：I (6)1.2获取模块软件版本：+GMR (6)1.3获取信号强度：+CSQ (6)1.4获取当前网络注册状态：+CREG (7)1.5获取通信模块IMEI号：+CGSN (8)1.6重启模块：+CFUN (8)1.7串口多路复用：+CMUX (9)1.8设置模块波特率：+IPR (10)1.9域名解析命令：+DNS (10)1.10输入PIN码：+CPIN (10)2扩展AT命令集 (12)2.1通信模块关机：$MYPOWEROFF (12)2.2网络链路状态指示灯控制：$MYSOCKETLED (12)2.3获取通信模块版本信息：$MYGMR (12)2.4获取SIM卡序列号：$MYCCID (13)2.5主动上报开关：$MYNETURC (13)2.6查询远程通信模块类型：$MYTYPE (14)2.7设置网络连接初始化参数：$MYNETCON (14)2.8激活/去激活网络连接：$MYNETACT (15)2.9IP访问控制配置：$MYIPFILTER (16)2.10设置非透明传输服务参数：$MYNETSRV (17)2.11开启服务：$MYNETOPEN (17)2.12读取数据：$MYNETREAD (18)2.13发送数据：$MYNETWRITE (19)2.14关闭连接：$MYNETCLOSE (19)2.15查询TCPACK信息：$MYNETACK (20)2.16接受侦听请求：$MYNETACCEPT (20)2.17开启透明传输服务：$MYNETCREATE (21)2.18启动FTP服务：$MYFTPOPEN (22)2.19关闭文件服务：$MYFTPCLOSE (22)2.20获取FTP文件大小：$MYFTPSIZE (23)2.21文件下载：$MYFTPGET (23)2.22文件上传：$MYFTPPUT (24)2.23数据到来主动上报：$MYURCREAD (24)2.24链路断开主动上报：$MYURCCLOSE (25)2.25网络连接状态主动上报：$MYURCACT (25)2.26客户端连接主动上报：$MYURCCLIENT (26)2.27FTP断开主动上报：$MYURCFTP (26)2.28BCCH信道锁定：$MYBCCH (26)2.29锁定GSM频段：$MYBAND (28)2.30网络同步时间：$MYTIMEUPDATE (28)2.31查询当前LAC和CELL_ID：$MYLACID (30)2.32查询当前信道、接收发射功率：$MYCGED (30)2.33错误代码 (30)3国网指令流程 (32)3.1客户端模式基本指令流程（内部协议栈） (32)3.2服务器模式基本指令流程（内部协议栈） (33)3.3客户端模式的TCP和FTP混合指令流程（内部协议栈） (35)3.4FTP的基本流程 (37)开机使用说明模块默认波特率设定为自适应，终端设备只需按照标准的波特率(9600bps,19200bps,38400bps,576 00bps,115200bps)发送AT，通信模块自动进行匹配，然后固化这个波特率值。
GPRS 服务器 IP 与路由 设置说明
GPRS服务器IP与路由设置说明概要说明：在SIM卡开通GPRS服务后，GPRS控制卡每次上电都会根据已经设置好的登陆方式、服务器IP、端口号进行远程自动连接到服务器软件（LED显示屏系统V9.0），只要服务器软件启动，一旦连接上服务器，GPRS集群监控系统将会出现远程GPRS控制卡的用户名，还有IP、端口、日志等信息。
这些就可以通过服务器软件进行远程控制GPRS控制系统，并控制LED显示屏。
一、登陆方式选择（两种登陆方式）：1、固定IP登陆设置（固定IP客户的上网方式建议使用）服务器软件如果安装在外网的计算机，直接以该计算机的IP地址做为服务器IP，端口号从：1025-8000任意选择的四位数。
并保持到GPR3模块中去，启动监听时候，服务器IP地址与端口号必须与GPR3设置的一致。
如果服务器软件装在内网，服务器IP为路由器的WAN IP登陆路由（地址：192.168.1.1，输入：用户名：admin，密码：admin）查看路由外网的IP地址。
例如：服务器IP应该设置为：119.33.54.200在路由设置里设置安装服务器软件计算机的IP地址与服务器端口，意思是：内网IP为192.168.1.101的计算机，以端口：5678，作为服务器端口，进行与外网通信。
按，进行保存。
安装服务器软件计算机的IP查询：双击右下角网络连接图标：为内网IP地址。
二、域名登陆设置（动态IP上网客户建议使用）第一步：需要到/peanuthull/download/PhDDNS_pconline.rar下载一个动态域名解析软件，然后安装：。
第二步：安装好，运行，看到界面。
然后到/passport/register.php申请免费域名。
第三步：根据护照名字与密码登陆，看到，为刚才申请的护照，为路由外网的IP地址。
到目前为此域名可以正常使用了（注意护照名与密码需要放好，避免外人可以控制你的屏幕）。
第四步：设置GPRS模块（GPR3）需要登陆服务器域名，把配套的串口线连接GPR3模块，一边连接电脑，通信设置里面，通信模式为：串口，登陆方式为：域名，用户名可以自定义，默认为：用户1，工作组默认，服务器域名为：（刚才申请的域名），端口号默认：5678（也可以在1024-8000选择一个）。
华为 GTM900 GSMGPRS无线模块 产品描述手册
目录第1章 GTM900总体介绍.........................................................................................................1-11.1 概述..............................................................................................................................1-11.2 GTM900产品定位.........................................................................................................1-11.3 GTM900产品规格.........................................................................................................1-11.4 GTM900功能................................................................................................................1-21.5 GTM900逻辑框图.........................................................................................................1-31.6 GTM900应用................................................................................................................1-31.6.1 Terminal型固定台应用........................................................................................1-31.6.2 Phone型固定台应用...........................................................................................1-41.6.3 车载台公用电话应用........................................................................................1-41.6.4 电力无线抄表业务应用........................................................................................1-5第2章接口信号说明................................................................................................................2-12.1 概述..............................................................................................................................2-12.2 信号连接器接口.............................................................................................................2-12.2.1 接口信号.............................................................................................................2-12.2.2 连接器形式..........................................................................................................2-32.3 天线接口.......................................................................................................................2-3第3章接口电气特性................................................................................................................3-13.1 概述..............................................................................................................................3-13.2 极限应用条件................................................................................................................3-13.3 推荐应用条件................................................................................................................3-13.4 电源特性.......................................................................................................................3-23.4.1 输入电源.............................................................................................................3-23.4.2 工作电流.............................................................................................................3-2第4章接口使用........................................................................................................................4-14.1 概述..............................................................................................................................4-14.2 UART接口....................................................................................................................4-14.3 SIM卡接口....................................................................................................................4-34.4 RTC Backup接口..........................................................................................................4-34.5 Audio接口....................................................................................................................4-34.6 LPG接口......................................................................................................................4-84.7 电源接口.......................................................................................................................4-9第5章流程说明........................................................................................................................5-15.1 概述..............................................................................................................................5-15.2 开关机流程....................................................................................................................5-15.2.1 开机流程.............................................................................................................5-15.2.2 关机流程.............................................................................................................5-15.3 无线模块软件升级.........................................................................................................5-25.4 数据业务.......................................................................................................................5-25.5 业务演示框图................................................................................................................5-2第6章结构尺寸图....................................................................................................................6-1第7章缩略语...........................................................................................................................7-2第1章 GTM900总体介绍1.1 概述本章对GTM900 GSM/GPRS无线模块进行了总体介绍包括l GTM900产品定位l GTM900产品规格l GTM900功能l GTM900逻辑框图l GTM900应用1.2 GTM900产品定位华为GTM900无线模块是一款三频段GSM/GPRS的无线模块它支持标准的AT命令及增强AT命令提供丰富的语音和数据业务等功能是高速数据传输等各种应用的理想解决方案1.3 GTM900产品规格GTM900的产品规格如表1-1所示表1-1GTM900产品规格产品规格指标重量10 g尺寸高宽高56.5 mm36 mm 3 mm包括屏蔽盒GTM900的物理外形如图1-1所示图1-1GTM900物理外形1.4 GTM900功能GTM900的功能特点如下l支持800MHz单频独立工作l支持900MHz/1800MHz双频自动选择l支持800MHz/900MHz/1800MHz三频自动选择l三种频段可以通过软件方便切换l通过内部更换硬件器件可支持850MHz频段和1900MHz频段l提供标准UART接口l串口速率最大支持115.2kbpsl支持分组数据业务支持GPRS CLASS 10l支持FR EFR HR和AMR的语音编码l支持标准AT命令集和扩展AT命令集l提供UART Audio SIM卡Power Control ADC接口GTM900支持的业务功能如下l支持高质量语音业务支持FR EFR HR和AMR的语音编码l支持无线数据业务支持电路型数据业务和分组域数据业务分组数据业务支持GPRS CLASS 10l短消息功能支持MT和MOl补充业务功能支持来电显示呼叫转移呼叫前转呼叫保持呼叫等待三方通话等业务l支持集群功能包括组呼点对点通讯私密呼叫等1.5 GTM900逻辑框图GTM900的逻辑框图如图1-2所示图1-2GTM900逻辑框图GTM900使用AT命令集通过UART接口与外部CPU通信主要实现无线发送和接收基带处理音频处理等功能键盘LCD等外部设备由外部CPU进行控制上述实现方式的优点如下l接口简单l用户能利用各种键盘和LCD开发各种类型的终端产品1.6 GTM900应用1.6.1 Terminal型固定台应用GTM900应用于Terminal型固定台时需外接CPU外接CPU主要完成对SLIC Subscriber Line Interface Circuit芯片的配置以及电源管理串口通信等功能其余的功能均由GTM900完成Terminal型固定台应用的逻辑框图如图1-3所示图1-3Terminal型逻辑框图1.6.2 Phone型固定台应用GTM900应用于Phone型固定台时外部需要增加键盘和LCD键盘和LCD受外接CPU的控制Phone型固定台应用的逻辑框图如图1-4所示图1-4Phone型应用逻辑框图1.6.3 车载台公用电话应用GTM900应用于车载台或公用电话时应用方式与Terminal型固定台应用方式和Phone型固定台应用方式相同用户可根据具体需要开发相应的键盘LCD模块以及其他结构1.6.4 电力无线抄表业务应用GTM900应用于无线抄表业务时通过用户开发的单片机CPU连接控制无线抄表应用的逻辑框图如图1-5所示图1-5无线抄表应用逻辑框图第2章接口信号说明2.1 概述本章主要介绍GTM900的接口信号包括l信号连接器接口l天线接口2.2 信号连接器接口2.2.1 接口信号GTM900信号连接器接口功能说明如表2-1所示表2-1信号连接器接口功能表序号信号名称I/O 接口电平功能备注1 Batt I 4.0V 供电--2 Batt I 4.0V 供电--3 Batt I 4.0V 供电--4 Batt I 4.0V 供电--5 Batt I 4.0V 供电--6 GND O/I -- 工作地--7 GND O/I -- 工作地--8 GND O/I -- 工作地--9 GND O/I -- 工作地--10 GND O/I -- 工作地--11 红外串口的RXD1 O 3.0V 计算机的串口接收信号用于GTM900模块的跟踪调试--12 红外串口的TXD1 I 3.0V 计算机的串口发送信号用于GTM900模块的跟踪调试--13 VDD O 3.0V 输出模块正常启动指示信号高电平有效注严禁外部拉低序号信号名称I/O 接口电平功能备注14 ADC I -- 输入模拟数字采样10位03V目前软件尚不支持15 PWON信号I 3.0V 输入开机控制信号低电平有效--16 UART_DSR0 O 3.0V 标识输出模块串口是否准备好的信号--17 UART_RI0 O 3.0V 输出串口的振铃指示信号可以用作来电指示和挂机指示目前软件尚不支持18 UART_RXD0 O 3.0V 计算机的串口接收信号--19 UART_TXD0 I 3.0V 计算机的串口发送信号--20 UART_CTS0 O 3.0V 计算机的串口的接收请求信号用作流量控制--21 UART_RTS0 I 3.0V 计算机的串口的发送信号用作流量控制--22 UART_DTR0 I 3.0V 计算机串口是否准备好的信号-- 23 UART_DCD0 O 3.0V 输出载波检测信号--24 SIM_CD I 3.0V 输入SIM卡是否在位的信号目前软件尚不支持25 SIM_RST O 3.0V 输出SIM卡复位信号--26 SIM_DATA I/O 3.0V SIM卡数据输入输出接口--27 SIM_CLK O 3.0V 输出SIM卡时钟信号--28 SIM_VCC O 3.0V 输出给SIM卡供电的信号--29 SIM_GND O/I -- SIM卡的接地信号--30 Vbackup O/I 3.0V 模块的备份电池--31 RST I -- 复位信号--32 LPG O -- 输出指示灯状态控制信号--33 AUXO+ O -- 第二路音频输出信号--34 AUXO- O -- 第二路音频输出信号--35 EAR+ O -- 第一路音频输出信号--36 EAR- O -- 第一路音频输出信号--37 MIC+ I -- 第一路音频输入信号--序号信号名称I/O 接口电平功能备注38 MIC- I -- 第一路音频输入信号--39 AUXI+ I -- 第二路音频输入信号--40 AUXI- I -- 第二路音频输入信号--2.2.2 连接器形式GTM900的信号连接器是一个40 Pin的FPC连接器引脚间距为0.5mm线距0.5mm结构为单排弯式表贴型带电缆锁紧机构型号是Hirose的FH12-40S-0.5SH连接器外形如图2-1所示图2-1连接器外形2.3 天线接口GTM900提供的天线接口为GSC焊盘形式外接天线需要通过焊接的方式实现连接客户也可以焊接上GSC射频连接头外接天线通过电缆连接到该连接器上该连接器是由Murata公司提供的该器件的编码是MM9329-2700具体的图形和尺寸如图2-2所示图2-2天线接口连接器尺寸图单位mm第3章接口电气特性3.1 概述本章主要介绍GTM900接口的电气特性包括l极限应用条件l推荐应用条件l电源特性&说明本章主要对GTM900对外接口的电气特性进行描述但不包括接口中的电源部分3.2 极限应用条件GTM900的极限应用条件如表3-1所示表3-1GTM900极限应用条件参数参数描述最小值最大值单位Ts 储藏温度-40 +70V i在任何管脚上输入或者输出信号电压-0.5 3.5 VI IN输入电流-- 100 mAV ESD静电电压-- 2000 V&说明表3-1中的Vi指的是普通I/O管脚不包括电源管脚电源管脚最大输入电压为+4.8V3.3 推荐应用条件GTM900的推荐应用条件如表3-2所示表3-2GTM900推荐应用条件参数参数描述最小值最大值单位V IH高电平输入电压 1.85 3.14 VV IH低电平输入电压-0.3 0.9 VI IH输入高电平时泄漏电流-- 2 uAI IL输入低电平时泄漏电流-2 -- uAV OH输出高电平电压 2.39 3.00 VV OL输出低电平电压0 0.45 VC IN输入电容-- 15 pF3.4 电源特性3.4.1 输入电源GTM900的输入电源要求如表3-3所示表3-3GTM900输入电源要求参数最小值典型值最大值单位VBatt+ 3.3 4.0 4.8 V3.4.2 工作电流GTM900的工作电流要求如表3-4所示表3-4GTM900工作电流要求工作模式参数最小值最大值单位空闲状态Ireg -- 4.0 mA通话状态Ireg --250 mA第4章接口使用4.1 概述本章主要描述GTM900各接口的使用包括l UART接口l SIM卡接口l Audio接口l Audio接口l电源接口4.2 UART接口UART接口与外界进行串行通信支持3.00V VDD_MSM_P电平输入和输出UART接口的信号除了RXD0TXD0是高电平有效其余所有信号均为低电平有效UART接口有512 byte的发送FIFO First In First Out和接收FIFO支持可编程的数据宽度可编程的数据停止位可编程的奇/偶校验或者没有校验UART接口工作的最大速率为115.2kbps默认支持9600bps的速率接口信号定义如表4-1所示表4-1UART接口信号序号信号名描述特性方向23 UART_DCD0 载波检测数据链路已连接DCE-DTE17 UART_RI0 振铃指示通知DTE有远程呼叫DCE-DTE21 UART_RTS0 请求发送DTE通知DCE请求发送DTE-DCE19 UART_TXD0 发送数据DTE发送数据DTE-DCE16 UART_DSR0 数据设备就绪DCE准备就绪可以接收DCE-DTE22 UART_DTR0 数据终端就绪DTE准备就绪DTE-DCE20 UART_CTS0 清除发送DCE已切换到接收模式DCE-DTE18 UART_RXD0 接收数据DTE接收串行数据DCE-DTE6 GND 工作地----&说明在应用中GTM900模块是作为DCE设备来使用但为了方便客户进行DCE-DTE 的连接因此UART_TXD0和UART_RXD0信号在命名上以DTE信号定义的方式提供详细DCE-DTE的信号对应关系见表41表42详细DCE-DTE的信号连接关系如下图4-1DCE-DTE之间UART接口表4-2DCE-DTE WiringDCE DTE V.24Circuit Pin Number Pin Function SignalDirection PinFunctionSignalDirection109 23 UART_DCD0 Output UART_DCD Input125 17 UART_RI0 Output UART_RI Input105 21 UART_RTS0 Input UART_RTS Output103 19 UART_TXD0 Input UART_TXD Output107 16 UART_DSR0 Output UART_DSR Input108/2 22 UART_DTR0 Input UART_DTR Output106 20 UART_CTS0 Output UART_CTS Input104 18 UART_RXD0 Output UART_RXD Input6 GND --GND --&说明在应用中对于GTM900输出的信号如果外部驱动器件采用3.3V器件则可直接与外部连接如果输入信号超过GTM900输入信号的幅度范围这时需要对输入信号进行电平调整4.3 SIM卡接口GTM900可外接3.0V的SIM卡SIM卡接口信号如表4-3所示表4-3SIM卡接口信号表序号信号名描述27 SIM_CLK SIM卡时钟信号25 SIM_RST SIM卡复位信号26 SIM_DATA SIM卡数据线28 SIM_VCC SIM卡电源24 SIM_CD SIM卡在位29 SIM_GND SIM卡的地4.4 RTC Backup接口RTC Backup电路的主要作用是在模块外部的电源VBAT断开或掉电的情况下能保持模块的Real Time Clock例如GTM900模块没有VBAT电源供电此时如果外加RTC Backup电路GTM900模块就能保持自动更新时间直到外部的RTC Backup电源耗尽否则GTM900模块会在没有VBAT电源供电的情况下停止更新时间信息外接RTC Backup电源的接口电压是3.0伏电流能力10uA GTM900模块能自动地对外部的RTC Backup电源进行充电图4-2RTC Backup电路示意图4.5 Audio接口GTM900提供两路音频输入输出信号两路信号均为差分信号信号定义如下表4-4Audio接口信号表序号信号名I/O 描述35 EAR+ O 第一路音频输出信号36 EAR- O 第一路音频输出信号37 MIC+ I 第一路音频输入信号38 MCI- I 第一路音频输入信号33 AUXO+ O 第二路音频输出信号34 AUXO- O 第二路音频输出信号39 AUXI+ I 第二路音频输入信号40 AUXI- I 第二路音频输入信号其中第一路音频输入输出通道的性能更加良好配置更加灵活和方便因此如果仅使用一路音频通道此音频通道优选听筒方式连接时无需外加音频放大器如果同时需要两路音频通路例如在固定台上通常推荐的连接方式如下第一路音频通道用作听筒通道第二路音频通道用作免提通道这时第二路的音频通道需要外加音频放大器进行放大靠近音频放大器的前后需进行射频滤波两路音频输入输出信号的连接方式分别如图4-3图4-4所示图4-3第一路音频输入输出连接示意图图4-4第二路音频信号连接示意图&说明注1由于四路音频信号均是差分对信号因此需要平行等距离进行PCB走线走线长度尽量最短两边滤波电路尽量对称两差分信号间尽量靠近外加包地处理输出音频差分对信号与输入音频差分对信号通过地的方式有效隔开同时需要远离电源射频和天线等电路GTM900模块在应用PCB板设计时应充分注意各功能模块的区分和隔离首先电源部分需要提供足够的电流和尽量减少电源的纹波因为在通过模块进行GSM语音通信和免提通话的过程中需要消耗较大的电流如果DC/DC转换的电流供应不足或电压供应不当由于GSM模块在时域内的帧切换和突发GTM900模块的电源VBAT上将会产生较大的纹波其频率主要集中在217HZ上从而形成音频的滋滋噪声优化和消除的办法是选择性能和电流供给能力较好的电源在进行PCB布局时电源线尽量靠近GMT900模块的1-5脚走线宽度至少80mil可适当增加其宽度同时GTM900模块的510脚作为回路地信号走线宽度同样至少80mil 在电源线上需要适当放置滤波和储能电容同时注意电源部分不能靠近射频信号和天线尤其是滤波和储能电容的位置需要尽量远离射频信号和天线第二音频部分的走线和布局需要优先的考虑例如在固定台的应用中通常会涉及上述四路差分音频弱信号(无论放大前还是放大后)其在PCB上的走线需要远离电源射频信号和天线走线时差分对信号需要尽量靠近走线宽度和长度保持一致并进行包地处理差分音频信号对之间需要进行隔地处理隔离间隔大于25mil音频通路的输出信号与音频通路的输入信号也需要隔地处理隔离间隔大于25mil如果外加滤波电容或磁需要注意电路和位置的对称性注239pF电容主要用于滤除射频信号的干扰如果PCB布局空间允许可以同时加上10pF电容滤波效果会更好注3MIC+MIC-AUXI+AUXI-内部已经进行了直流偏置和隔直处理因此在GTM900模块应用电路中不需要外部再添加麦克风的直流偏置电压和隔直处理由于考虑到射频信号对音频信号的干扰在GTM900模块内部添加有很多滤波电容同样在GTM900模块外部上述所推荐的滤波电容也是必不可少在GTM900模块内部第一路音频输入通道的电路如下图所示同样在GTM900 模块内部第二路音频输入的电路为下图所示在GTM900模块内部音频处理芯片的详细功能框图是对于两路音频的测试参考值如下表格所列表4-5第一路音频输入参数测试条件典型值Maximum input range (MIC+–MIC-) Inputs 3 dBm0 32.5mVrms Differential input resistance (MICIP–MICIN) 36 KMICBIAS bit = 0, IMICBIAS = 0 to 2 mA 1.9 ~2.1 VDC level at MICBIASMICBIAS bit = 1, IMICBIAS =0 to 2 mA2.4 ~2.6 V表4-6第一路音频输出参数测试条件最小值典型值最大值Output swing 3.9 V PP120DifferentialOutput Minimum resistive load betweenEARP and EARN: R// Output swing 1.5 V PP33DifferentialMaximum capacitor load between EARP andEARN: C//120- output load 100pfCommon modeMinimum resistive load at EARP or EARN120- output load 200 KCommon modeMaximum capacitor load at EARP or EARN120- output load10pf5% distortion and 120 3.1 V PP 3.92 V PP Maximum output swing (EARP–EARN)5% distortion and 33 1.2 V PP 1.5 V PP表4-7第二路音频输入参数测试条件典型值Inputs 3 dBm0,VBDFAUXG = 0 365 mVrms Maximum input range (AUXI)Inputs 3 dBm0. VBDFAUXG = 1 24 mVrmsVBDFAUXG = 0 4.6 dB Auxiliary gain amplifier (AUXI)VBDFAUXG = 1 28.2 dBInput resistance at AUXI VBDFAUXG = 0 160KDC level at HSMICBIASMICBIAS bit = 0, IMICBIAS = 0 to 2 mA 1.9 ~2.1 VMICBIAS bit = 1, IMICBIAS = 0 to 2 mA 2.4 ~2.6 V表4-8第二路音频输入出参数测试条件最小值典型值最大值Minimum output resistive load between AUXOP120- output load 1k 1.2kand AUXON: R//Maximum capacitor load between AUXOP and120- output load 100pf AUXON: C//Common mode120- output load 200 K Minimum resistive load at AUXOP or AUXONCommon mode120- output load 10pf Maximum capacitor load at AUXOP or AUXON1.6 V PP 1.96 V PP Maximum output swing at (AUXOP – AUXON) 5% distortion maximum,load = 1 k输出负载示意图如下图4-5音频测试负载电路示意图4.6 LPG接口LPG接口输出不同的信号给指示灯能标识模块的不同工作状态LPG输出信号状态持续高电平 A 模块启动持续低电平或无信号 B 模块掉电或处于深睡眠状态周期1秒高电平持续93.59毫秒 C 无SIM卡或未输入PIN码或搜网过程中周期3秒高电平持续93.59毫秒 D 已注册到网络IDLE状态周期250毫秒高电平持续93.59毫秒 E GPRS数据传输中持续高电平 F 呼叫进行中LPG接口外接电路如下图4-6LPG外部电路示意图4.7 电源接口外部提供4.0V电源典型值给GTM900电源的范围为3.3V 4.8V第5章流程说明5.1 概述本章主要描述GTM900的工作流程包括l开关机流程l无线模块软件升级l数据业务l业务演示框图5.2 开关机流程5.2.1 开机流程当提供给GTM900的电源大于 3.3V同时PWON信号为低电平(维持10ms~100ms)GTM900开始工作如图5-1所示图5-1VDD与PWON信号的关系5.2.2 关机流程关机流程分为正常关机和紧急关机1. 正常关机外部CPU将GTM900的PWON信号拉低23秒钟使其进入正常关机流程保存一些信息完成网络注销2. 紧急关机外部CPU直接发送AT命令给GTM900使其直接下电5.3 无线模块软件升级GTM900提供软件升级功能用户通过串口可以对GTM900的软件进行升级具体的处理流程参见操作手册对升级的详细描述部分5.4 数据业务GTM900提供的数据业务通过串口实现GTM900上网方式如图5-2所示图5-2数据业务示意图下行处理过程如下l GTM900把从网络端接收到的数据通过串口发送给外部CPUl再由外部CPU转发给外部的数据终端如计算机等上行处理过程与下行处理过程相同当处于数据业务状态下GTM900不处理外部发送过来的其他AT命令5.5 业务演示框图GTM900的业务演示框图如图5-3所示到基站模拟器去的50欧姆电缆或天线图5-3GTM900模块功能第6章结构尺寸图All dimensions in millimeter第7章缩略语ADC Analog-to-Digital Converter 模数转换器AFC Automatic Frequency Control 自动频率控制AGC Automatic Gain Control 自动增益控制ARFCN Absolute Radio Frequency Channel Number 绝对射频信道号BER Bit Error Rate 误码率BTS Base Transceiver Station 基站收发信台CS Coding Scheme 编码方式CSD Circuit Switched Data 电路交换数据DSP Digital Signal Processor 数字信号处理器DTR Data Terminal Ready 数据终端就绪DTX Discontinuous Transmission 非连续性发射EFR Enhanced Full Rate 增强型全速率EMC Electromagnetic Compatibility 电磁兼容性ESD Electrostatic Discharge 静电释放GMSK Gaussian Minimum Shift Keying 高斯最小移频键控GPRS General Packet Radio Service 通用分组无线业务HR Half Rate 半速IMEI International Mobile Equipment Identity 国际移动设备标识FDMA Frequency Division Multiple Access 频分多址ISO International Standards Organization 国际标准化组织ITU International Telecommunications Union 国际电信联盟LED Light Emitting Diode 发光二极管MO Mobile Originated 移动台发起的MMI Man Machine Interface 人机交互接口/人机界面MT Mobile Terminated 移动台终止的PDU Protocol Data Unit 协议数据单元PPP Point-to-point protocol 点到点协议RAM Random Access Memory 随机访问内存UART Universal asynchronousreceiver-transmitter通用异步收/发器机VSWR Voltage Standing Wave Ratio 电压驻波比。
GPRS模块通讯AT设置
llss[10]='\n';
// for(i=0;i<11;i++){SBUF=llss[i];delay();}
Sub_Send(llss,11);
delayms(200);
Com1_NUM = 0;
}
*/
//***************************
//设置短信相关
Sub_INIT_CMS();
//13911149121
Sub_Clear_Com1buf(); //清串口缓冲区
//-----------------------------------------------
//关闭场景
strcpy(llss,"AT+CIPSHUT\r\n");
//判断返回值
//re: OK
//***************************
unsigned char GPRS_Back(void)
{
unsigned int i=0;
unsigned char rz=0;
for(i=0;i<Com1_NUM;i++){
if((Com1_BUF[i] == 'O') && (Com1_BUF[i+1] == 'K')){
//设置移动终端的类别
//AT+CGCLASS=“B”
strcpy(llss,"AT+CGCLASS=\"B\"\r\n");
G510流程(广和通的GPRS模块设置流程)
1.基本初始化流程1.因考虑模块外围电路电容充电效应，建议上电约5S后发送开机初始化命令AT --------------波特率同步信号OKAT+CSQ --------------------- 信号查询+CSQ: 29,99OKAT+CPIN?+CPIN: READY -------------------------------SIM卡工作正常OK+SIM DROP ....................如果模块运行过程中，出现SIM卡掉卡，都会主动上报。
AT+CREG?+CREG: 0,1 ------------------------------ GSM网络注册正常OKAT+CGREG?+CGREG: 0,1 ----------------------------- GPRS网络注册正常OKAT+CGATT?+CGATT: 1 -------------检测是否附上GPRS网络如果返回+CGATT: 0 则强制执行AT+CGATT =1，在OK 返回1情况下不要强制执行。
其他初始化命令依据需要再添加。
你把拨打电话的流程，和连接网络的流程，及收发短信的流程给就可以了，2.建立客户端流程（非透明模式TCP）AT+GTSET="IPRFMT",2 ....... 设置接收数据格式,见附录说明AT+MIPCALL=1,"CMNET " -------第一通道设置APN无线接入点,同时激PDP，接入GPRSOK+MIPCALL: 10.76.178.143 ----------- PDP激活成功，模块主动返回当前分配给的IPAT+MIPCALL?+MIPCALL: 1,10.13.2.192 ----检查模块获取IP状态OK+MIPCALL: 0.....一旦模块运行过程中（如网络异常或者主动关闭等）PDP被去激活，都会主动上报。
AT+MIPOPEN=1,,"",9002,0 //建立服务器TCP连接方式OK //第一个参数表示secket号。
GPRS使用说明
目前随着LED行业的蓬勃发展，应用的领域和范围越来越广。
随之而来的也遇到了一些困难。
首先由于不管是同步还是脱机的控制系统都要通过线路传输，距离上受到限制。
目前室外屏成为各大厂家拓展市场的重要对象。
从而使传输方式多样化提上了研究课程。
GPRS无线传输系统利用的移动电话服务商提供的无线网络环境，GPRS无线网络服务的稳定性已经被广大用户所认可。
第一章． GPRS操作步骤1 硬件组成 BX-GPRS无线接收模块，接受天线，235直通串口线，5V直流电源线，BX系列控制卡。
移动SIM卡（开通GPRS-CMNET功能）,移动SIM卡(开通GPRS -G网功能)2 软件运行环境,操作系统：98/me/2000/NT/XP/2003，能连接Internet.3 软件安装可以在网页下载最新软件进行安装.4 软件设置1)计算机网络设置,先通过默认网关进入路由器,(如打开网页输入默认网关 ,会弹出窗口,输入用户名和密码:admin/admin2)如果路由器被设置了密码,输入设定的用户名和密码进入路由器,在路由器的虚拟服务器设置端口映射,如果你的本地计算机IP是192.168.0.10 5如图设置,给它分配端口5005.激活,执行保存即可.路由器有各种型号,设置方式也各不相同,如果不知道如何设置,可在网上搜索设置方式.3)打开本地连接,属性,双击”TCP/IP协议”,选择使用下列IP地址.进行设置. (不要自动获取)4)图文软件设置打开软件在设置里点”设置屏参’输入168进入,选择于硬件配置,GPRS配套的控制组件,通信模式选择GPRS通信,通过路又器上网的设置如下:点”击获取本机IP”, 然后直接启动服务器,显示启动服务器成功后,关闭软件重新打开.如果上网没有经过路由器上网:如下,在获取本机IP前填入0.0.0.0然后直接启动服务器. 显示启动服务器成功后,关闭软件重新打开. .重新启动软件后,看软件最下方系统状态:有”启动服务器成功”为服务器已建立.5)在开始菜单到运行输入cmd 确定进入DOS窗口.6)在DOS窗口键入 , 222.64.228.204为外网IP地址, 5005为本机IP在路由器里分配的端口,telnet为测试命令,其之间敲打回车,如果服务器建立成功就会出现下图所示如果不出现这样的情况,为服务器启动不真实成功,无法连接GPRS设备. .网络和硬件连接设置好后,确认GPRS里的SIM手机卡在线状态(可以通过拨打电话查看状态),然后向它发送短信进行指引连接.5短信格式: tcpstart13*********BX-GP000001222.72.122.35#50051)、13*********是GPRS模块里面的手机号码；2)、“BX-GP000001”是对应的终端号（和LedshowTW Super 2.0 软件里面的终端ID编号“BX-GP000001”相对应，请注意字母的大小写，增加显示屏后依次顺延“BX-GP000002”、“ BX-GP000003”。
GM3 GPRS模块说明书
USR-GM3 GPRS模块说明书目录USR-GM3说明书 (1)1.快速入门 (3)1.1.产品测试硬件环境 (3)1.2.数据传输测试 (3)2.产品概述 (5)2.1.产品简介 (5)2.2.产品特点 (5)2.3.模块基本参数 (6)2.4尺寸描述 (7)3.产品功能 (8)3.1.用户配置流程 (8)3.2.工作模式 (9)3.1.1网络透传模式 (9)3.1.1.1模式说明 (9)3.1.2HTTPD模式 (10)3.1.2.1模式说明 (10)3.1.3短信透传模式 (10)3.1.3.1模式说明 (10)3.2注册包功能 (10)3.2.1功能描述 (10)3.3心跳包机制 (11)3.3.1功能描述 (11)3.4透传云功能 (11)3.4.1功能描述 (11)3.5串口工作方式 (11)3.5.1RS485功能 (11)3.5.2类RFC2217 (11)3.6指示灯状态指示 (12)3.7固件升级 (12)3.8低功耗模式 (12)4设置方法 (13)4.1A T指令配置 (13)4.1.1AT指令模式 (13)4.1.2串口AT指令 (14)4.1.3网络AT指令 (14)4.1.4短信AT指令 (14)4.2A T指令集 (14)5免责声明 (19)6更新历史 (19)1.快速入门USR-GM3是为实现串口与互联网通过GPRS网络相互传输数据而开发的产品，可以通过简单的AT指令进行设置从而轻松使用本产品实现串口到网络的双向数据透明传输。
本章是针对USR-GM3产品的快速入门介绍，建议用户系统的阅读本章并按照指示操作一遍，将会对模块产品有一个系统的认识，用户也可以根据需要选择你感兴趣的章节阅读。
针对特定的细节和说明，请参考后续章节。
如果在使用过程中有使用上的问题，可以提交到我们的客户支持中心：1.1. 产品测试硬件环境在测试之前我们需要使用GM3的测试底板，然后为了测试串口到网络的数据传输，我们需要使用电脑通过串口连接到GM3的测试底板上，鉴于现在有些电脑没有硬件串口，所以我们使用USB转RS232线进行连接。
GDLH-GPRS 网关配置手册说明书
北京市昌平区发展路8号中天创业园3栋1层配置手册GDLH-GPRS 模块接入外网使用说明2018年03月23日光大联合（北京）科技发展有限公司光大联合（北京）科技发展有限公司是一家集工业互联网平台研发、推广、应用的高科技公司。
软件部以提供云平台服务及完整的物联网解决方案为主营业务，为客户提供多样化的风格定制和私有云部署，快速打造企业自主品牌和平台工程部已拥有自主知识产权的工业自动化控制技术为基础，将工业自动化控制手段与大数据采集、分析、节能降耗完美结合，快速为客户提供个性化的解决方案，满足不同行业不同场合的各种控制应用需求和数据采集分析需求。
快捷方便 安全稳安天气感知服务快速公司与清华大学、华北电力大学、北京科技大学等多个院校有长久合作的良好关系，还拥有不同领域的先进技术，可以承担整套方案的设计、调试、人员培训等工作。
版本：V1.1GDLH-GPRS网关配置手册一、概述GDLH-GPRS网关是一种连接PLC，仪表等工控产品与互联网云平台的网络转换模块，支持Modbus-RTU协议，是利用共用运营商网络GPRS网络（又称G网）为用户提供无线长距离传输服务稳定可靠，数据端永远在线，四频通用，简单易用二、GDLH-GPRS模块设置首先模块通电，插上USB-485或USB-232转换线1.在官网下载GDLH-GPRS-V1S软件，并双击打开2.打开软件后，选择COM口，设好波特率、校验停止位后，打开串口3.然后在执行命令及提示栏中单击获取当前参数当下方出现“执行完毕”时，证明通讯正常4.点击进入配置状态，下方出现“执行完毕”证明进入配置模式查看参数是否一致，不一致修改过来先输入绑定设备生成的ID和自定义的通讯密码在输入和PLC或仪表一致的串口参数序列号ID和自定义密码的获取方法，具体使用可以参考S7-200接入采集云平台方案。
OnCell G2111 G2151I系列工业多频GSM GPRS模块说明书
OnCell G2111/G2151I SeriesIndustrial quad-band GSM/GPRS modemsFeatures and Benefits•Quad-band GSM/GPRS850/900/1800/1900MHz•DIN-rail mounting and wall mounting•2.5kV RMS isolation for1min.for all serial signals(G2151I only)•LED indicators for GSM/GPRS and data transmission status•Extended operating temperature from-25to70°C(G2111-T only)CertificationsIntroductionThe OnCell G2111/G2151I Series of industrial quad-band GSM/GPRS modems are designed to transmit data and short messages(SMS)over GSM/ GPRS mobile networks.The modems can be used to increase the efficiency of maintenance and communication,but do not require extensive training.In addition,the modems can be mounted on a DIN rail or wall.The OnCell G2111/G2151I Series modems accept a12to48VDC power input,making them suitable for use with a variety of field power sources.The serial ports feature15kV ESD line protection to protect the products from harmful electrical discharge,and separate RS-232and RS-422/485 interfaces are built into the OnCell G2151I,each with2.5kV RMS isolation protection for one minute.The two serial interfaces on the OnCell G2151I make it ideal for attaching all kinds of devices,such as stand-alone controllers,PC COM ports,and multi-dropped electric meters.In addition,the OnCell G2111-T has an extended operating temperature(-25to70°C)design that makes it suitable for heavy industrial use. SpecificationsCellular InterfaceCellular Standards GSM,GPRSBand Options Quad-band GSM/GPRS850MHz/900MHz/1800MHz/1900MHzGPRS Multi-Slot Class10GPRS Terminal Device Class Class BGPRS Coding Schemes CS1to CS4CSD Data Rates Up to14400bpsCellular Antenna Connectors1SMA femaleNo.of SIMs1SIM Control Voltage3VSerial InterfaceNo.of Ports1Serial Standards All models:RS-232(DB9female connector)OnCell G2151I:RS-232/422/485(5-pin terminal block connector)ESD Protection OnCell G2111:15kVIsolation OnCell G2151I:2kVData Bits8Stop Bits1Parity NoneFlow Control RTS/CTSBaudrate300bps to230.4kbpsSerial SignalsRS-232TxD,RxD,RTS,CTS,DTR,DSR,DCD,RI,GNDRS-422Tx+,Tx-,Rx+,Rx-,GNDRS-485-2w Data+,Data-,GNDRS-485-4w Tx+,Tx-,Rx+,Rx-,GNDPower ParametersInput Voltage12to48VDCPower Connector Terminal blockInput Current0.625A@12VDC,0.16A@48VDCPhysical CharacteristicsHousing ABS+PolycarbonateIP Rating IP30Dimensions27x123x79mm(1.06x4.84x3.11in)Weight155g(0.34lb)Environmental LimitsOperating Temperature OnCell G2111/G2151I:-20to55°C(-4to131°F)OnCell G2111I-T:-25to70°C(-13to158°F)Storage Temperature(package included)-40to75°C(-40to167°F)Ambient Relative Humidity5to95%(non-condensing)Standards and CertificationsSafety UL60950-1EMC EN55032/24EMI CISPR32,FCC Part15B Class AEMS IEC61000-4-2ESD:Contact:4kV;Air:8kVIEC61000-4-3RS:80MHz to1GHz:3V/mIEC61000-4-4EFT:Power:0.5kVIEC61000-4-5Surge:Power:1kVIEC61000-4-6CS:3VIEC61000-4-8PFMFRadio Frequency FCC Part22H,FCC Part24E,EN301489-1,EN301489-7,EN301511MTBFTime OnCell G2111:925,000hrsOnCell G2111-T:925,000hrsOnCell G2151I:864,000hrsStandards Telcordia SR332WarrantyWarranty Period5yearsDetails See /warrantyPackage ContentsDevice1x OnCell G2111/G2151I Series GSM/GPRS modem1Antenna1x GSM/GPRSAccessory1x terminal block for power jack connectorDocumentation1x quick installation guide1x warranty cardDimensionsOrdering InformationModel Name Cellular Standard Band Operating Temp.Serial Isolation Serial StandardsOnCell G2111GSM/GPRS 850/900/1800/1900MHz-20to55°C–RS-232OnCell G2111-T GSM/GPRS 850/900/1800/1900MHz-25to70°C–RS-232OnCell G2151I GSM/GPRS 850/900/1800/1900MHz-20to55°C✓RS-232/422/4851.An activated SIM card(not included)must be provided by a third party Cellular Service Provider.Accessories(sold separately)AntennasANT-CQB-AHSM-00-3m GSM/GPRS/EDGE,omni-directional magnetic base antenna,0dBi,3m cableANT-CQB-AHSM-03-3m GSM/GPRS/EDGE,omni-directional magnetic base antenna,3dBi,3m cableANT-CQB-AHSM-05-3m GSM/GPRS/EDGE,omni-directional magnetic base antenna,5dBi,3m cableANT-CQB-ASM-01GSM/GPRS/EDGE,omni-directional rubber duck antenna,1dBiANT-WCDMA-ANF-00GSM/GPRS/EDGE/UMTS/HSPA,omni-directional outdoor antenna,0dBiANT-WCDMA-ASM-1.5GSM/GPRS/EDGE/UMTS/HSPA,omni-directional rubber duck antenna,1.5dBiANT-WCDMA-AHSM-04-2.5m GSM/GPRS/EDGE/UMTS/HSPA,omni-directional magnetic base antenna,4dBiANT-LTE-ASM-02GPRS/EDGE/UMTS/HSPA/LTE,omni-directional rubber duck antenna,2dBiANT-LTE-ANF-04GSM/GPRS/EDGE/UMTS/HSPA/LTE,omni-directional outdoor antenna,4dBi,IP66AntennasANT-LTEUS-ASM-01GSM/GPRS/EDGE/UMTS/HSPA/LTE,omni-directional rubber duck antenna,1dBiWireless Antenna CableA-CRF-SMSF-R3-100Cellular magnetic-base SMA connector with1-meter RF cable©Moxa Inc.All rights reserved.Updated Mar28,2019.This document and any portion thereof may not be reproduced or used in any manner whatsoever without the express written permission of Moxa Inc.Product specifications subject to change without notice.Visit our website for the most up-to-date product information.。
GPRS模块使用
1-1GPRS模块使用GPRS模块是飞凌公司在市场上精心挑选的模块，其外观精巧，安装方便。
该模块包含五部分：模块、天线、电源（5V1A）、15针转电话和串口的接口线、双公头交叉串口线。
在使用的时候注意接线如下图：注意：1、下图使用的是开发板自身带的RS232接口，而下面的描述中所用的是通过三线串口模块上的COM1。
原因是开发板自带的COM0为调试口，当开发板在启动的过程中，会不断的向串口输出信息，直到启动完毕。
而GPRS模块是通过串口与开发板相连的，当其接收到命令之后就会有反馈信息（无论命令对错）。
这样的话，如果使用开发板自带的COM0,在开发板启动的过程中，GPRS就会将开发板的启动信息当成命令接收，一来二去，会造成开发板启动不了系统，不能进入桌面。
2、对于想用COM0来接GPRS模块的用户，需要提前处理镜像文件，屏蔽掉一切调试信息。
3、该模块需要使用SM手机卡，卡座在天线一侧。
使用时，按提示（GPRS上）按压黄色按钮即会弹出卡座，安装好手机卡推进去即可。
按上图连接好GPRS模块（使用三线串口模块的COM1），然后给模块和开发板上电，GPRS上电后，会有指示灯在不停闪烁。
当开发板进入系统后，在桌面“我的设备”——>"nand flash"下找到"serial.exe",双击打开软件并进行相应设置“115200，COM2”。
点出任务栏右侧的软件盘，在“serial.exe”软件的输入界面输入下列各式命令：“at+回车”命令，返回“OK”，说明模块处于正常工作状态。
“atd3113161;”拨打电话，3113161为飞凌销售电话。
“ath”挂断电话。
其他测试命令如发送短信，接打电话，上网参考该模块的《测试手册》。
1-2如果需要拨号上网，需要对拨号软件使用的串口进行设置。
默认为COM1（硬件Com0）。
1、将提供的注册表修改工具DM_ARMV4I_V2.7.exe，拷贝到开发板中2、打开该软件。
流动站内置-基站外置GPRS通讯操作说明
流动站内置、基站外置GPRS通讯操作说明上海华测导航技术有限公司技术支持部1设置基准站模块首先确定你的电脑已经安装华测huace RTK 软件，然后按照下图步骤打开EPGPRS设置软件：图一 打开EPGPRS通过随机设置串口线连接GPRS模块和电脑，并用随机锂电池的适配器为GPRS模块供电，然后打开GPRS模块设置软件（EPGPRS设置软件），如下图：图三 设置外置GPRSPC机的端口选择所用电脑的端口号，波特率为115200；IP地址和端口号输终端服务器的IP地址和所设置的端口号，终端波特率为9600其他各项按照上图添写即可。
添写完各项后，选择全部更新即可，此后在上图下边的进度条不断的向前走，直到完成。
这样选择退出即可。
2设置流动站模块2.1 GPRS网络连接2.1.1安装拨号软件查看熊猫PM828C无线网卡说明书。
熊猫技术支持网址：2.1.2打开拨号软件开始→程序→Mobile GPRS双击Mobile GPRS出现如下界面:选择<Add New Item….>后选择Edit….后Profile name:根据需要填写名称Access point:必须填cmnet其他的不用填写，根据不同需要选择填写，然后选择右上角的OK键回到连接状态，选中建立好的连接后选择Connect当Connecting 变成 Connected下面的时间开始计时，说明GPRS网络已经连通，然后打开测地通软件。
3终端服务器设置3.1 软件安装及打开在上海华测网站上下载RTK安装程序1，当下载完后点击，这时即开始安装软件，安装软件很简单，直接按照提示选择下一步即可。
当安装完软件后即可打开串口助手软件，如下图为打开软件的路径：按照上图路径打开软件后弹出串口网络助手的主界面：1下载地址：/download.htm3.2 软件注册第一次在本电脑上安装此软件时需要在此电脑上注册，否则只可以用10分钟，时间到后软件就会自动退出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GPRS模块参数设置说明
1. 超级终端通讯端口设置
新建一个超级终端，Windows系统会要求选择有关串行口的设置，选择连接的串行端口号(如COM2)，参照下图所示配置串行端口参数：
超级终端通信参数设置如下：
速率： 57600baud
数据位： 8bit
奇偶校验：无
停止位： 1bit
数据流控制：无
2. 进入参数设置模式
启动PC的超级终端软件，按住PC键盘的空格键(SPACE)，打开配置终端盒电源。
必须在设备加电之前按住PC键盘的空格键(SPACE)不放，然后加电，直至PC机的超
级终端屏幕上显示下图所示界面
在主菜单(Main Menu)状态下键入C进入参数配置，系统可能会要求输入密码，请输入正确密码：
密码：1234
输入正确密码后键回车，进入如下所示界面。
在此状态下键入相应数字，即可进入对应参数配置项。
一般情况需要配置的参数项有：
1 移动业务中心参数配置
3 数据业务中心参数配置
4 串口通讯参数配置
其他参数项建议采用默认值！
3. 各参数项设置
3.1 移动业务中心参数配置(MSC)
在DTU参数配置(Configurations)菜单状态下1，进入移动业务中心参数配置 (MSC)：
在此状态下键入相应数字，即可进行参数设置。
例：
按提示信息输入名称,按回车键确认。
然后按“R”键返回上层菜单， 按“Y”键确认保存。
如不需更改此项参数，按“Esc”键退出此项。
其它参数设置方法同此。
如采用公网，此参数项可采用默认。
如采用专网，根据需要设置的参数是：
2 用户名称
3 用户密码
4 设置接入点名称（默认为“CMNET”）
3.2 数据业务中心参数配置(DSC)
在DTU参数配置(Configurations)菜单状态下
3，进入移动业务中心参数
1 数据业务中心IP地址
3 数据业务中心通讯端口
3.3 串口通讯参数配置
在DTU参数配置(Configurations)菜单状态下键入4，进入串口通讯参数
根据需要设置的参数是：
1 波特率设定
波特率必须设置为9600。
设置完成后，断电后再上电，即可正常运行。
