集气罩设计一、集气罩设计的一般原则集气罩设计的合理，使用较小的排气量就可以有效的控制污染物的扩散。
反之，用很大的排气量也不一定能达到预期的效果。
设计时具体应注意以下几点：1.集气罩应尽可能将污染源包围起来，或靠近污染源，使污染物的扩散控制在最小的范围内，防止或减少横向气流的干扰，以便在获得足够的吸气速度情况下，减少排气量。
2.集气罩的吸气方向应尽可能与污染气流的运动方向一致，以充分利用污染气流的动能。
3.在保证控制污染的条件下，尽量减少集气罩的开口面积或加法兰边，使其排气量最小。
4.侧吸罩或伞形罩应设在污染物散发的轴心线上。
罩口面积与集气管断面积之比最大为16：1；喇叭罩长度宜取集气管直径3倍，以保证罩口均匀吸风。
如达不到均匀吸风时可多设几个吸气口，或在集气罩内设分隔板、挡板等。
5.不允许集气罩的吸气流经过人的呼吸区再进入罩内。
气流流程内不应有障碍物。
6.集气罩的结果不应该放妨碍工人操作和设备检修。
二、集气罩设计的程序设计集气罩的程序一般是，先确定集气罩的结构尺寸和安装位置，再确定抽气量，最后计算压力损失。
集气罩尺寸一般是按经验确定的。
有关设计手册中给出了各种集气罩的参考尺寸。
在无参考尺寸时，可参照下列条件确定，排气罩的罩口尺寸不应小于罩子所在位置的污染无扩散的断面面积。
若设集气罩连接直管的特征尺寸为D（圆管为直径，矩形管为短边），污染源的特征尺寸为E（圆形为直径，矩形为短边），集气罩距污染源的垂直距离为x，集气罩口的特征尺寸为W，则应满足D:E>0.2，1.0<W：E<2.0，x:E<0.7（如影响操作可适当增大）。
三、集气罩的吸气量设计1.外部吸气罩外部吸气罩是通过罩口的抽吸作用在距离吸气口最远的有害物散发点（即控制点）上造成适当的空气流动，从而把有害物吸入罩内的。
控制点的空气运动速度称为控制风速（也叫吸入风速），根据经验我们一般按照表1确定控制风速。
表1 不同情况下控制点的控制风速vx有了控制风速过后，我们就可以根据气流运动规律推出需要多大的排气量L才可以在控制点形成控制风速：对于无边的圆形或矩形（长宽比大于或等于0.2）吸气口v0 / v x = (10x2+F) / F对于有边的圆形或矩形（长宽比大于或等于0.2）吸气口v0 / v x =0.75[ (10x2+F) / F]v0 ------------吸气口的平均流速m/sv x ------------控制点的吸入流速m/sx -------------控制点到吸气口的距离m所以前面无障碍四周无边或有边的圆（矩）形吸气口的排风量可按下列公式计算：四周无边L=v0F=(10x2+F) v x m3/s四周有边L=v0F=0.75(10x2+F)v x m3/s2.热源上部接受式排风罩接受式排风罩的特点是，污染气流的运动是产生过程本身造成的，接受罩只起接受作用，它的排风量取决于接受的空气量的大小。
集气罩课程设计
集气罩课程设计一、课程目标知识目标：1. 学生能够理解集气罩的原理，掌握其构造、功能及操作方法。
2. 学生能够运用集气罩进行简单的气体收集实验，并解释实验现象。
3. 学生能够了解集气罩在化学实验中的应用，并将其与其他实验方法进行比较。
技能目标：1. 学生能够独立组装和拆卸集气罩，熟练掌握其操作技巧。
2. 学生能够运用集气罩进行气体收集实验，提高实验操作能力和观察能力。
3. 学生能够通过集气罩实验，培养实验设计和数据分析能力。
情感态度价值观目标：1. 学生通过集气罩课程的学习，培养对化学实验的兴趣和热情，增强探索精神。
2. 学生能够认识到集气罩在化学实验中的重要性，树立正确的实验观念。
3. 学生在小组合作中进行集气罩实验，培养团队协作能力和沟通表达能力。
课程性质：本课程为实验操作课，以实践为主，理论联系实际。
学生特点：六年级学生具备一定的化学基础知识和实验操作能力，好奇心强，善于观察和思考。
教学要求：教师需引导学生主动参与实验，关注实验现象，培养学生的实验操作技能和科学思维。
在教学过程中，注重理论与实践相结合，鼓励学生提出问题、解决问题，提高学生的自主学习能力。
通过课程目标的分解，确保学生能够达到预期的学习成果，为后续教学和评估提供依据。
二、教学内容1. 集气罩的原理与构造：介绍集气罩的基本原理、构造及各部分功能，结合教材相关章节，让学生了解集气罩在气体收集实验中的应用。
- 教材章节：第三章第二节《气体的收集与净化》- 内容：集气罩的原理、构造、功能及使用注意事项2. 集气罩的操作方法：详细讲解集气罩的组装、拆卸和操作步骤，通过实际操作演示，让学生掌握正确的操作方法。
- 教材章节：第三章第三节《实验操作技能》- 内容：集气罩的组装、拆卸、操作技巧及安全注意事项3. 气体收集实验：设计不同类型的气体收集实验，让学生运用集气罩进行实验操作，观察实验现象，培养实验技能。
- 教材章节：第三章第四节《气体的性质与实验》- 内容：氧气、二氧化碳等气体的收集实验，实验现象的观察与分析4. 集气罩实验数据分析：指导学生根据实验数据进行分析，探讨集气罩在实验中的应用效果，培养学生的数据分析能力。

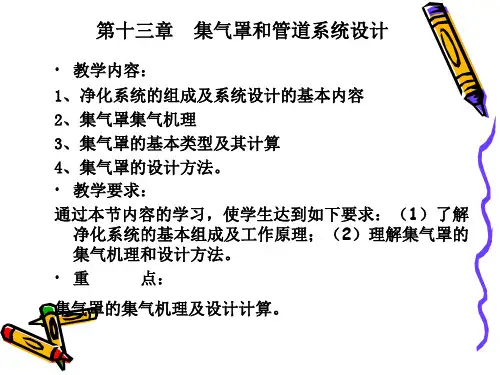

集气罩设计
