开式液压系统与闭式液压系统区别及优缺点(转载)之欧阳家百创编
开式液压泵与闭式液压泵
液压系统根据系统中液体的循环方式,一般可分为闭式液压系统和开式液压系统两种类型。
闭式液压系统是指系统中的液体在循环时是闭合的,即液体从液压泵进入液压缸(或液压马达)后,再通过液压阀回到液压泵,形成一个闭合的液路。
在闭式液压系统中,系统的压力和流量可以通过液压泵和液压阀来控制和调节,系统的动作比较平稳,具有较高的控制精度和能量利用率。
闭式液压系统的缺点是系统的设计和维护较为复杂,成本也比开式液压系统高。
开式液压系统是指系统中的液体循环是开放的,即系统中的液体从液压泵进入液压缸(或液压马达)后,流回油箱而不是回到液压泵。
在开式液压系统中,系统的压力和流量受到液压泵的输出和负载的影响,控制精度和能量利用率较低,但系统的设计和维护较为简单,成本较低,因此在一些较为简单的机械设备中,开式液压系统比较常见。
总的来说,闭式液压系统具有高效、精确的控制特性,适用于高性能、高精度的液压控制系统;开式液压系统则更为简单、经济,适用于一些不要求过高控制精度的场合。
什么是开式液压回路、闭式液压回路?各有什么特点?
什么是开式液压回路、闭式液压回路?各有什么特点?
开式回路(Open Circuit),是指液压泵从油箱吸油,通过阀给液压执行器(或液压马达,液压缸)供油以驱动工作机构,执行器(或液压马达)的回油再流回油箱
在开式回路中,油箱连通泵的入口和执行器的出口,用于补偿平衡管路系统及执行其中液压油体积的变化,并有助于系统散热。
闭式液压系统(closed circuit),液压泵的进油管直接与执行元件的回油管相连,这样,泵的出油口输出的液压油,经过执行器,经执行器的出口流出后,直接在此回到泵的进口,这样工作液体在系统的管路中进行封闭循环。
目前大部分液压系统采用开式系统
闭式液压系统优点
1)排量不可调的执行器,或虽然可调节,但仅能单向调节的执行器,在闭式回路中,无须换向阀,就可实现双向运动。
2)闭式液压系统中,泵的吸油口带压力,有利于泵的工作。
3)闭式回路的回油路便于加压,空气就不易进入回路中,可以减少很多因空气混入液压油引起的故障,增加系统的稳定性。
4)闭式液压系统中,液压油整个回路中都有压力,液压油的弹性模型较高且较稳定,这有利于提高系统的响应速度和控制精度。
5)闭式回路中,可以承受相当的负负载
闭式液压系统缺点
1)由于执行机构出油口直接与液压泵的进油口连接,不连通油箱,参与工作的液压油体积较小,热容量较小,液压油温度变化较明显,一般用于发热较小的的系统中
2)闭式液压系统中,如果执行机构的两侧作用面积不相等,其闭式回路中,需要采取相应的措施来平衡进出液压泵的流量。
浅谈挖掘机液压系统
浅谈挖掘机液压系统挖掘机液压系统挖掘机,又称挖掘机械,是用铲斗挖掘高于或低于承机面的物料,并装入运输车或卸至堆料场的土方机械。
挖掘机的液压系统形式和种类很多,我们可以从不同的角度进行分类,那么都可以分为哪几类呢?挖掘机液压系统分类l 按油液的循环形式可分为开式系统和闭式系统;l 从多路阀的形式可分开中心系统和闭中心系统;l 从泵的形式来看有定量泵系统和变量泵系统。
系统类型存在的不同优劣油液的循环形式开式系统是指液压泵从油箱吸油,油经各种控制阀后,驱动液压执行元件,回油再经过换向阀回油箱。
●优点:1) 液压系统结构较为简单;2) 可以发挥油箱的散热、沉淀杂质作用。
●缺点:1) 油液常与空气接触,使空气易于渗入系统,导致机构运动不平稳;2) 吸油管路管径大而短;3) 转速受吸油压力限制;4) 方向阀通径的大小由系统流量决定;5) 过滤器/冷却器的尺寸大小由系统流量决定(对于较大功率的系统采用单独旁路节流过滤/冷却的形式);6) 系统油箱大;7) 泵的安装位置需要考虑其对吸油压力的影响;8) 负载的平衡靠回油路上的背压或平衡阀来实现。
闭式系统是指液压泵的进油管直接与执行元件的回油管相连,工作液体在系统的管路中进行封闭循环。
●优点:1) 结构紧凑,油箱小;2) 油液与空气接触机会少,空气不易渗入系统,传动较平稳;3) 可采用高转速泵,故可相对减小泵体积;4) 没有控制阀,由泵确定流量和流向;5) 没有制动阀;6) 工作机构的变速和换向靠调节泵或马达的变量机构实现,避免了开式系统换向过程中所出现的液压冲击和能量损失。
●缺点:1) 较开式系统复杂,因无油箱,油液的散热和过滤条件较差;2) 为补偿系统中的泄漏,通常需要一个小流量的补油泵和油箱;3) 只能同时实现与安装油泵数量一样多的动作;4) 空行程速度只能通过使用较大排量的油泵或变量马达来提高。
多路阀的形式开中心系统是指当换向阀阀杆在中位时,液压泵排出的液压油通过换向阀的中位油道直接流回油箱。
开式压力机和闭式压力机的异同点
开式压力机和闭式压力机的异同点开式压力机和闭式压力机,这两个家伙在工业界可是大有来头,简直是机械界的“老江湖”。
咱们先说开式压力机,顾名思义,它的“开式”就是指那种上面开着,像一位大方的朋友,随时欢迎你来访。
它的结构简单,操作也比较容易,适合做一些小零件的加工。
比如说,金属压制、冲压啥的,这玩意儿一开盖,大家都能一目了然,简直是个大喇叭,传递着“我来啦”的信号。
不过呢,这种开式压力机在承受力量的时候,受力点比较分散,就像是一个人背着太多的行李,难免会有些吃力,力气不够的时候,就容易玩儿得不那么漂亮。
再说闭式压力机,嘿,这可是一位不苟言笑的老将。
它的结构就像个铅笔盒,严丝合缝,密闭得很。
这样设计的好处就是能承受更大的压力,工作的时候稳定性爆表,哪怕是再复杂的工艺,它也能轻松应对。
像是金属成型、铸造那些重活儿,它都能拿得起。
但是呢,这家伙可就没那么“开朗”了,操作起来稍微复杂一些,需要技术员有点儿水平。
这就像是玩拼图,得讲究技巧,不然可能拼到最后发现缺了一块,那可真是欲哭无泪。
从工作原理上看,开式压力机通过上下运动的滑块,简单直接,像是在进行一次粗暴的“猛击”。
这时候,材料就在它的“呵护”下被压制成型,简单、有效。
闭式压力机则是利用液压系统,通过密封的腔体施加压力,就像是给材料穿上了一层厚厚的“保护衣”。
压力均匀分布,完全不怕走样,就好像是给每个孩子都分配了一份糖果,大家都能分到,谁都不会委屈。
再说说应用吧,开式压力机通常在一些小型企业或者作坊里见得比较多,灵活方便,没那么复杂,像是在煮个方便面,简单又快捷。
反观闭式压力机,这家伙通常出现在一些大型制造企业,工业气息十足,干起活儿来就像是个身手不凡的武林高手,干脆利落。
它们的用途虽然不同,但目标一致,都是为了把材料变成想要的形状,满足生产需求。
不过,虽然它们各有千秋,开式压力机和闭式压力机也不是没得比的,彼此之间总有些小争斗。
开式压力机总是说自己灵活机动,适应性强,而闭式压力机则以稳定见长,总是低调地展示自己的强大。
液压驱动车辆开式和闭式系统研究
液压驱动车辆开式和闭式系统研究为了推动行业技术创新,促进企业技术水平持续进步,中国工程机械工业协会路面与压实机械分会联合中国工程机械学会液压技术分会于2012年10月25-27日在湖南长沙市星沙华天大酒店召开“2012 年度会议暨路面机械液压技术发展研讨会”,共同分析交流当前路面机械市场形势、研讨路面机械领域最新、最前沿的产品技术。
长安大学焦生杰代表项目组汇报中国机械工业联合会科学技术奖申报项目在年会上分析了液压驱动车辆开式和闭式系统研究.平地机广泛应用于道路、水利、机场等现代化建设工程,平地机属于牵引式工程机械,行驶驱动系统性能决定施工质量与效率。
液压传动具有结构简单、可控性好和无级变速等优点,但应用于车辆行驶驱动系统仅在行驶速度相对较低的工程车辆(如推土机)中应用,应用于速度相对较高的工程车辆(如平地机)还有待进一步研究。
液压系统按油液循环方式分为开式液压系统和闭式液压系统,开式液压系统具有可承受压力低、系统效率低、换向冲击大、工作噪音大、液压油用量大、油温低、清洁度高等特点;相比之下,闭式液压系统可承受压力高、系统效率高、换向冲击小、工作噪音小、液压油用量少、油温高、清洁度低。
液压系统的选择直接影响机器的性能,但目前开、闭式液压系统在高速行走车辆行驶驱动系统中的相关研究较少。
机械传动方式具有速度有级调节,变速箱结构复杂、制造难度大、成本高,载荷自适应能力差等特点。
液力机械传动方式则具有变矩器易发热,综合效率偏低等特点。
机械传动和液力机械传动液压传动方式具有可控性好、无级变速、载荷自适应能力强、结构简单等特点,一定程度上能弥补传统传动方式存在的缺陷。
开式液压系统和闭式液压系统比较快速起步和自然停车之比较快速起步和自然停工之比较从以上仿真结果可知:快速起步工况下,平地机开/闭式液压行驶驱动系统压力冲击相当;但在自然停车工况下,闭式液压行驶驱动系统的压力冲击明显大于开式液压行驶驱动系统。
结论:通过仿真和实验,在平地机快速起步行驶、松油门自然停车两种工况下,对静液压平地机开/闭式行驶液压驱动系统进行对比研究,可以得出如下结论:1)快速起步工况下,平地机闭式液压行驶驱动系统的起步加速度稍大于开式液压行驶驱动系统,开闭式系统冲击压力相当。
常见的几种液压油路解读
常见的几种液压油路
一、应知部分:
1.开式油路与闭式油路的区别
1.1.开式油路的进、排油直接与油箱相连。
闭式油路的主油路直接与马达相
连,液压油在泵与马达之间循环。
1.2.开式油路的液流方向是由换向阀直接完成的。
而闭式是由换向阀和伺服
机构联合完成的。
1.3.闭式油路的液压油是由补油泵补充的,而开式则不需要。
1.4.闭式油路的压力很高可达30Mpa以上,而开式一般在25Mpa以下。
1.5.开式油路的执行机构是油缸和马达,而闭式一般只有油马达。
二、应会部分:
1.开式油路与闭式油路
1.1.开式油路:油泵和马达油缸经过换向阀进行连接,并通过油箱进行循环
的油路。
1.2.闭式油路:
油缸和传动之间,不经过换向阀而直接连接,液压油在其中进行循环的油路。
2.液压系统的先导机构。
2.1.什么是先导机构:
是用液压油来控制换向阀的液压装置叫先导机构,也就是用小油控制大油,以减轻操作人员的劳动强度。
它由先导泵和先导阀等组成。
2.2.基本油路画法
3.并联与串联多路阀的画法:
3.1.并联多路阀:
主油路不通过阀芯,几个阀能同时操作。
3.2.串联多路阀:
主油路通过阀芯,几个阀只能单独操作,不能同时操作。
闭式液压系统的介绍与使用
闭式液压系统的介绍与使用闭式液压系统是一种利用液压力传动能量的系统,它由液压泵、液压阀、液压缸等组成,通过控制液压油的流动和压力来实现各种运动或力的传递。
闭式液压系统通常用于工程机械、冶金设备、机床及其他需要大功率和步进传动的机械设备中。
闭式液压系统有以下特点:首先,它采用了封闭的液压回路,可以减少液压油的流失,提高系统的效率和稳定性;其次,它可以在相对较小的尺寸和重量下提供较大的力和功率输出;最后,闭式液压系统还具有快速响应、操作灵活等优点。
在使用闭式液压系统时,需要定期检查液压油的含水量和污染程度,保证液压系统的正常运转;同时,还需进行液压元件的维护保养,确保系统的稳定和安全运行;另外,还需要根据实际使用情况,调整液压泵的流量和压力,以确保系统能够达到最佳工作状态。
总之,闭式液压系统是一种高效、稳定的传动系统,它能够为各种类型的机械设备提供强大的动力支持,因此在工业领域得到了广泛的应用。
闭式液压系统是一种利用密闭的液体作为传动介质的系统,液压系统通过液体的流动和压力传递能量,为各种工程机械、冶金设备、机床等提供了可靠的动力支持。
闭式液压系统具有紧凑、高效、可靠和灵活等优势,因此广泛应用于各种工业领域。
在闭式液压系统中,一个典型的闭式液压回路包括四个主要部分:液压油源、液压执行元件、液压控制元件和液压储存元件。
液压油源通常是液压泵,它负责将外部输入的机械能转换成液压能,并将液压油输送至液压缸等执行元件。
液压执行元件一般是液压缸,它接收来自液压泵的液压油,通过压力来推动机械装置进行运动。
液压控制元件包括液压阀、流量阀等,用于控制液压系统的方向、压力、流量等参数。
最后,液压储存元件一般是油箱,用于存储液压油和平衡液压系统内外的液压压力。
闭式液压系统作为一种高效的动力传动系统,在工业生产中扮演着重要的角色。
首先,闭式液压系统能够在相对较小的空间和重量下提供较大的力和功率输出,这使得其在需要大功率和步进传动的工程机械、动力机械等设备中得到了广泛应用。
矿山机械典型液压系统的分类
矿山机械液压传动系统的形式很多,一般常从以下几方面来进行分类。
1.开式系统和闭式系统按照液压系统中油液循环方式的不同,矿山机械液压系统可分为开式循环系统和闭式循环系统。
(1)开式循环系统:图6—10为开式系统原理图。
开式是指液流具有开口,即执行元件的回油直接返回油箱的意思。
开式系统的特点是结构简单,散热条件好,但所需的油箱容积大,低压油路与空气接触机会多,空气易渗入管内并产生噪音和振动。
矿山机械开式循环系统常应用于以下几种情况:1)散热条件好,适用于小功率定量泵节流调速系统。
2)适用于多液动机并联系统,这时油泵直接从油箱中吸油变化的影响。
3)适用于整机安装尺寸不受严格限制的场合。
(2)闭式循环系统:图6—13为闭式系统原理图。
闭式系统的油流被封闭,其执行元件的回油宜接返回油泵的入口。
闭式系统的特点是油箱容积小、结构紧凑,高低压管路均有一定压力,空气渗入的机会少,故运动乎稳。
但系统较复杂,有时还需设置专门的补油泵,散热条件较差。
矿山机械闭式循环系统常应用于以下场合:1)适用于单务单浓动机矿山机械系统。
此系统可用双向变量泵来实现液动机的换向和调速,装置简单,且换向乎稳无冲击。
2)当利用双向变量泵进行容积调速时,系统效率高,调速范围广,能实现无级调速。
因此,闭式系统多见于要求双向调速和功率较大的系统。
3)闭式循环系统适用于矿山机械空间尺寸较小和工作环境较差的场合。
2.串联系统和并联系统在单泵多液动机的液压传动系统中,浓动机在油路中的连接方式可以串联,也可以并联。
因此,根据被动机的连接方式不同,液压传动系统又可以分为串联系统和并联系统。
(1)串联系统:串联系统是利用中开式换向阀(例如单个的M型换向阀或者是串联式多路阀)把多个液动机串联起来的供油系统。
如图6—21所示,串联系统的浓动机可以同时动作,也可以单独工作。
串联系统的优点:1)由于可以来用高压小流量油泵,所以矿山机械设备投资较少,油泵体积小。
2)因为系统流量恒定,在负载不大时,液动机可以同时动作,并可以保持较高的稳定速度。
开中心和闭中心液压系统工作特点和优缺点分析
添加标题
闭中心液压系统:适用于需要大流 量、低压差的场合,如挖掘机、起 重机等
闭中心液压系统:适用于需要大流 量、低压差的场合,如挖掘机、起 重机等
优缺点比较
开中心液压系统:优点是结构简单,易于维护;缺点是泄漏风险高,效率较低。 闭中心液压系统:优点是泄漏风险低,效率较高;缺点是结构复杂,维护难度大。 开中心液压系统:优点是价格较低;缺点是使用寿命较短。 闭中心液压系统:优点是使用寿命较长;缺点是价格较高。
缺点
泄漏风险:开中心液压系统容易发生泄漏,导致液压油损失和系统效率降低 压力损失:由于开中心液压系统的结构特点,容易产生压力损失,影响系统效率 控制精度低:开中心液压系统的控制精度相对较低,难以满足高精度控制需求 维护成本高:由于开中心液压系统的结构复杂,维护成本相对较高
闭中心液压系统
工作特点
添加 标题
优缺点:开中心液压系统结构简单、易于维护,但体积 较大;闭中心液压系统结构紧凑、体积小,但维护相对 复杂。
应用场合比较
开中心液压系统:适用于需要快速 响应、高精度控制的场合,如机床、 机器人等
开中心液压系统:适用于需要高精 度、高响应速度的场合,如数控机 床、机器人等
添加标题
添加标题
添加标题
THANK YOU
汇报人:
开中心和闭中心液压系统工作 特点和优缺点分析
汇报人:
开中心液压系统 闭中心液压系统 开中心和闭中心液压系统的比较
开中心液压系统
工作特点
结构简单,易于维 护
压力损失小,效率 高
流量大,适用于大 流量场合
控制精度高,适用 于精密控制场合
优点
结构简单,易于维护 压力损失小,效率高 流量大,适用于大流量场合 易于实现多路控制,适应性强
液压系统油液开闭
液压系统油液开闭-----------------------------------------------------------------------------------------------液压系统按油液循环方式的不同可分为闭式系统和开式系统工程机械行走液压系统由于高功率密度和正反向工作以及行车制动等需要,均采用闭式液压传动装置补油泵功能1.补油泵的主要功能是补偿由于泄漏而损失的油液,使闭式系统液压泵正常工作2.补油泵的另一重要功能是提供补油压力,帮助斜盘式柱塞泵柱塞回程,保证滑靴紧贴斜盘3.冷却和冲洗闭式回路也是补油泵的一个重要作用4.补油泵还向主泵或马达的伺服控制系统提供控制油压,也可向其他的辅助工作系统提供动力T423熨平板振捣液压原理图T423熨平板振捣液压原理图T423、T325摊铺机的双夯锤振捣回路与行走回路基本相同,均采用闭式回路,变量泵流量与流向的控制采用电比例控制。
T473、T273、LTL60摊铺机的行走系统采用闭式回路,变量泵流量与流向的控制采用电伺服控制,单夯锤振捣系统采用开式回路。
摊铺机工作装置泵采用开式回路变量泵和齿轮泵摊铺机工作装置泵采用开式回路变量泵和齿轮泵开式回路变量泵是轴向柱塞斜盘式变量泵,流量与驱动转速及泵排量成正比,通过调节斜盘的位置可无级改变流量1.负载传感阀是个流量控制阀,它根据负载压力来工作以调节泵的排量,使之适应执行器的需要2.泵的流量受装在泵与执行器之间的外部节流(多路阀、节流阀)的影响,但在低于设定压力的整个范围内不受负载压力的影响3.该阀比较节流上游和下游的压力并保持压降(压差△p)恒定,——从而维持泵的流量保持恒定4.如果压差△p加大,则泵朝Vgmax回摆,而如果△p减小,则泵朝Vgmax摆出,直到在阀中恢复平衡5.△p=P泵-P执行器△p可设定于14至25bar之间T473/273、LTL60摊铺机工作装置液压原理图1T325油缸阀块——料斗、提升、伸缩油缸T325、T473/273、LTL60摊铺机工作装置液压原理图2。
开式系统和闭式系统有哪些优缺点?
看山东威力重工网站。淀杂质作用,但因油液常与空气接触,使 空气易于渗入系统,导致机构运动不平稳等后 果。开式系统油箱大,油泵自吸性能好。闭式系 统中,液压泵的进油管直接与执行元件的回油管
0c57f3e 油压机
相连,液体在系统的管路中进行封闭循环。其结 构紧凑,与空气接触机会少,空气不易渗入系统, 故传动较平稳。机构的变速和换向靠调节泵或马 达的变量机构实现,避免了开式系统换向过程中
所出现的液压冲击和能量损失。但闭式系统较开 式系统复杂,因无油箱,油液的散热和过滤条件 较差。为补偿系统中的泄漏,通常需要一个小流 量的补油泵和油箱。由于单杆双作用油缸大小腔
0c57f3e 油压机
流量不等,在过程中会使功率利用下降,所以闭 式系统中的执行元件一般为液压马达。以上就是 对油压机中开式系统和闭式系统的优缺点介绍, 更多有关油压机液压系统方面的资讯请继续查
液压系统是油压机中必不可少的组成部件, 一般来说,液压系统按照油液的循环方式,可分 为开式系统和闭式系统。那么,这两种液压系统 存在哪些优缺点呢?开式系统和闭式系统各自
都存在着优点和缺点,下面分别来介绍下:开式 系统是指液压泵从油箱吸油,油经各种控制阀 后,驱动液压执行元件,回油再经过换向阀回油 箱。这种系统结构较为简单,可以发挥油箱的散
液压开式回路与闭式回路简介及主要特性
液压开式回路与闭式回路简介及主要特性一、开式回路一般情况下,开式回路的言下之意是:泵的吸油管路处在油箱的液面以下,而液面直接与大气接触。
油箱内气压与环境气压相等,使液压泵具有较好的自吸性能。
吸油管路的液阻,不得造成吸油口压力低于自吸高度/自吸限度。
轴向柱塞设备具有自吸性。
然而在个别情况下,吸油口的压力很低。
在开式回路,液流通过方向控制阀供给执行机构,也同样经方向控制阀而回油箱。
图:开式回路示意图开式回路的典型特性有:吸油口:管路通径大而长度短方向控制阀:公称通径决定于流量滤油器/冷却器:截面积/尺寸决定于流量油箱尺寸:泵最大流量的若干倍(升)泵的布置:油箱的上方,旁边或下方驱动速度:受吸油高度的限制回油路通过阀门承担负载开式回路在许多冶金、矿山、机床等标准回路有着非常广泛的应用。
二、闭式回路当执行机构的回油直接进入液压泵时,就称其为闭式液压系统(闭式回路)。
液压泵有高压和低压侧,与负载的方向相关(执行机构所需的输出转矩)。
高压侧的压力通过溢流阀得到限制,溢流阀将过高压力卸荷到低压侧。
液压流体仍留在回路里。
需要置换的流体,只有泵和马达的内泄漏部分(决定于运行数据)。
补油(一般情况下)是由与主泵通过法兰直接连接的辅泵来进行的。
该辅泵持续地从小油箱吸油,并通过单向阀向闭式回路的低压侧输出足够的流体(推进液)。
多余的流体由辅泵输送,经开式回路中的溢流阀回油箱。
由于低压侧得到了补油,就使主泵得到了更高的运行性能。
图:闭式回路示意图轴向柱塞设备闭式回路的典型特性有:方向控制阀:先导型的公称尺寸小滤油器/冷却器:开口小/尺寸小油箱尺寸:小,只取决于辅泵流量和系统流量速度:受防气穴的严格限制布置/安装位置:任意驱动:通过零位后可反转承担负载:通过驱动马达制动能量回收闭式回路主要应用于挖掘机、叉车等空间受限的行走机械等。
液压传动闭式系统优缺点及防护(1)
2011 年 3 月
胡军驰:液压传动闭式系统优缺点及防护
第 59 页
液压油一直封闭循环,液压油的热量不容易散出,液 出的功率也相对较低。
压油的污染物不易排出,所以在液压马达上设计了回
那再看一下闭式系统泵的工作原理。
路冲洗阀,见图 2 中液压马达左边点划线框中的元件
1988. 【4】冶金设备润滑技术基础知识,[M]北京:中国石化出版社
出版,1991.
以上通过对精轧机润滑系统油品污染物产生产
The Pollution of Lubrication System for High Precision Rolling Mill and Prevention
Qin Minyong Li Guofu
第 60 页
向,即将 A、B 油口中的一个固定为高压口,另一个固 定为低压口,通过方向控制元件来控制执行元件,虽 然这样增加了压力损失,但这样液压油流动的方向固 定后可以在低压侧加装回油滤清器,来改善主油路污 染物的控制,如图 3 所示。
2011 年第 2 期
(2)系统散热,同样可以用上述方法,在系统低压 侧加装散热器来解决。
3 结语
生机理的分析以及有效防治,润滑油油品各项指标均 能够保持在正常指标内,油品各项指标稳定,润滑系 统运行平稳,保证了精轧机的正常工作,降低了维修 成本,保证了生产的顺利进行。
参考文献 【1】汪德涛.润滑技术手册[M].北京:机械工业出版社,1998. 【2】雷天觉. 液压工程手册[M]. 北京:机械工业出版社,1992. 【3】林建亚,何存兴 液压元件[M]北京:机械工业出版社,
图 2 是一个典型的闭式系统,不带控制机构,A、B 主油口直接和执行元件—液压马达主油口相连,马达 的换向通过液压泵斜盘角度改变,来改变 A、B 油口的 出油方向,从而改变液压马达的旋向,它的优点是去 掉了控制元件的节流损失,特别是在大流量时的节能 效果是非常可观的。
开式及闭式回路液压传动装置系统区别
精品课件
开式及闭式液压回路图
ቤተ መጻሕፍቲ ባይዱ精品课件
闭式回路用液压泵
闭式回路用液压泵通常为:
变量柱塞泵; 伺服变量控制; 具有抗超速(过中)负载能力; 变量斜盘能定位在±19°范围内的任何摆 角位置上; 输出流量可以两个方向上变量 ,与斜盘 的摆角成正比。
精品课件
精品课件
基本闭式液压传动回路
• 可双向工作
液流方向
精品课件
基本闭式液压传动回路
• 加入更油梭阀,以使回路中的油液得到冷 却
精品课件
基本闭式液压传动回路
• 同样, 具有双向更油的作用
精品课件
基本闭式液压传动回路
• 加入压力补偿(恒压)变量监控功能. • 由系统压力直接作用,响应快
精品课件
基本闭式液压传动回路
闭式回路用液压泵
• 最大摆角 = 最大流量
精品课件
闭式回路用液压泵
• 摆角减小 = 流量减小
精品课件
闭式回路用液压泵
• 摆角为零 = 无流量输出 • 液压泵仍在运转
精品课件
闭式回路用液压泵
斜盘摆角方向相反= 液流方向 相反
液压泵仍按原方向运转
精品课件
闭式回路用液压泵
• 最大反向摆角 = 最大反向流量
开式及闭式区别
精品课件
典型的闭式回路液压传动装置
典型的闭式液压传动回路由液压泵 直接与液压马达连接组成
通常采用定量液压马达
精品课件
基本闭式液压传动回路
问题: 内部泄
漏会引 起液压 泵产生 气穴现 象
精品课件
基本闭式液压传动回路
• 加入充液 / 补油泵
开式液压系统与闭式液压系统区别及优缺点
开式液压系统与闭式液压系统区别及优缺点开式系统开式系统就是指液压泵1从油箱5吸油,通过换向阀2给液压缸3(或液压马达)供油以驱动工作机构,液压缸3(或液压马达)得回油再经换向阀回油箱。
在泵出口处装溢流阀4。
这种系统结构较为简单、由于系统工作完得油液回油箱,因此可以发挥油箱得散热、沉淀杂质得作用。
但因油液常与空气接触,使空气易于渗入系统,导致路上需设置背压阀,这将引起附加得能量损失,使油温升高、在开式系统中,采用得液压泵为定量泵或单向变量泵,考虑到泵得自吸能力与避免产生吸空现象,对自吸能力差得液压泵,通常将其工作转速限制在额定转速得75%以内,或增设一个辅助泵进行灌注。
工作机构得换向则借助于换向阀、换向阀换向时,除了产生液压冲击外,运动部件得惯性能将转变为热能,而使液压油得温度升高。
但由于开式系统结构简单,仍被大多数起重机所采用。
闭式系统在闭式系统中,液压泵得进油管直接与执行元件得回油管相连,工作液体在系统得管路中进行封闭循环。
闭式系统结构较为紧凑,不口空气接触机会较少,空气不易渗入系统,故传动得平稳性好。
工作机构得变速与换向靠调节泵或马达得变量机构实现,避免了在开式系统换向过程中所出现得液压冲击与能量损失。
但闭式系统较开式系统复杂,由于闭式系统工作完得油液不回油箱,油液得散热与过滤得条件较开式系统差。
为了补偿系统中得泄漏,通常需要一个小容量得补液泵进行补油与散热,因此这种系统实际上就是一个半闭式系统。
一般情况下,闭式系统中得执行元件若采用双作用单活塞杆液压缸时,由于大小腔流量不等,在工作过程中,会使功率利用率下降、所以闭式系统中得执行元件一般为液压马达。
工程机械液压传动系统,有开式系统与闭式系统,国内小吨位汽车起重机通常采取具有换向阀把持得开式系统,实现履行机构正、反方向活动及制动得请求。
中、大吨位起重机大多采用闭式系统,闭式系统采取双向变量液压泵,通过泵得变量转变主油路中液压油得流量与方向,来实现履行机构得变速与换向,这种节制方法,可以充足体现液压传动得长处。
启闭机液压系统特性分析
启闭机液压系统特性分析启闭机是一种广泛应用于各种工程和建筑领域的设备,主要用于对门窗或其他设备的启闭控制。
其液压系统是启闭机的关键部件,直接影响到启闭机的运行效率和稳定性。
本文将分析启闭机液压系统的特性,包括结构特点、工作原理、优点和不足之处,并提出改进建议。
1.结构特点启闭机液压系统主要由液压泵、液压缸、阀门、管路和控制器等组成。
液压泵负责将液压油从油箱中抽取并加压,使其流向液压缸或其他液压执行元件,完成启闭机的动作。
液压缸则是将液压能转化为机械能,推动启闭机完成打开或关闭的动作。
阀门用于控制液压油的流向和压力,从而实现启闭机的精确控制。
管路连接各个液压元件,传输液压油。
控制器则是对整个液压系统进行监控和控制,确保启闭机的正常运行。
2.工作原理启闭机的液压系统工作原理是利用液压油在液压泵的作用下产生高压,通过阀门控制流向和压力,将液压能传递给液压缸,使其产生推拉力,推动启闭机的执行部件完成启闭动作。
当需要启闭机工作时,控制器发送信号,打开液压泵,将液压油加压并送至液压缸,推动启闭机进行相应动作。
当达到设定位置或压力时,控制器关闭液压泵或改变阀门位置,使液压缸停止运动,完成启闭工作。
3.优点(1)精密控制:液压系统可以实现精确的位置和力控制,能够满足不同启闭机对运行精度的要求。
(2)高效能:液压系统的传动效率高,能够快速响应指令,提高启闭机的运行效率。
(3)可靠性高:液压系统结构简单,部件少,工作过程中摩擦损耗小,寿命长,稳定性高,具有较强的可靠性。
(4)承载能力大:液压系统可以根据启闭机的不同需求设计不同规格的液压缸,能够承受大功率负载。
4.不足之处尽管液压系统具有多种优点,但也存在一些不足之处:(1)能源消耗较大:液压系统需要液压泵持续供油才能保持工作,消耗较多能源。
(2)维护成本高:液压系统需要定期更换液压油、清洗管路和阀门,维护成本较高。
(3)液压系统容易泄漏:液压系统工作中液压油受到高压作用,容易导致管路、阀门等部件泄漏。
液压系统的循环方式有哪些
液压系统的循环⽅式有哪些按液压介质的循环⽅式可分为开式液压系统和闭式液压系统:(1)开式液压系统如图所⽰,液压泵⾃油箱吸油,供给液压缸或液压马达作功。
⽽液压缸或液压马达的回油则流回油箱。
开式液压系统结构简单,油箱是系统中介质的吞吐和存贮场所。
油液在油箱中能散热冷却和沉淀杂质,开式系统中的液压缸或液压马达在制动或换向过程中,外负载的惯性运动所产⽣的能量是不能回收的,只能消耗在制动过程的发热上。
下图为⼀种典型的开始系统(2)闭式液压系统下图所⽰为⼀典型的闭式液压系统。
液压泵a的进出油⼝与液压马达b的进出油⼝分别⽤管道连接。
马达的回油不回油箱⽽直接进⼊液压泵的吸油⼝,形成闭合回路。
操纵液压泵a的变量机构可改变液流的⽅向,从⽽使马达换向。
为使闭式液压系统正常⼯作,除了液压泵与马达组成的主回路以外,还须有⼀些元件组成辅助回路。
阀1~5组成双向安全阀,防⽌管A、B内的油压超过单向阀3的调定值。
为补充系统的泄漏,还须设置⼀个辅助的⼩泵c,其⼯作压⼒由溢流阀6调定,应略⾼于液压马达的背压,⽽液压泵c的流量应略⾼予系统的泄漏量。
液压泵C输出的油经过滤器、单向阀1或2补充到系统的低压边,多余的流量经溢流阀6流回油箱。
下图为⼀种典型的闭式液压系统闭式液压系统优缺点闭式液压系统结构较复杂,但油箱容积⼩,结构紧凑。
马达有背压直接供⼊泵的吸油⼝,降低了对液压泵的⾃吸性能的要求。
⽽开式液压系统的马达背压不能供给液压泵的吸油⼝⽽只能变成热能在背压阀中⽩⽩消耗掉。
闭式液压系统制动过程可通过操纵泵a的变量机构使排量逐步变为零⽽实现的。
在此过程中,外负载的惯性⼒变成主动⼒,拖动液压马达b成为液压泵⼯况,将油流输给液压泵a,使液压泵a呈液压马达⼯况⽽带动发电机加速旋转⽽发电,输给电⽹中其他负载。
故外负载的惯性能可以通过液压马达b变成液压能输给液压泵a变成电能⽽回收。
同样负载在重⼒作⽤下下降的⼯况,执⾏机构在重⼒作⽤下呈液压泵⼯况⽽把重⼒下降的能量变为液压能推动液压泵a作马达运⾏,从⽽带动电机成为发电机运⾏⽽回收液压能。
液压机液压系统的划分
液压机液压系统的划分目录一.液压机系统的分类方式二.液压机使用中的注意事项液压机属于工业常用冲压设备,一般主要是用于薄钢板的冲压变形和卷板的切断,在日用不锈钢制品的生产加工中经常可以看到它的身影。
我们常见的是一些实用液压油的小型或者中型液压机,在一些重工业大型零部件加工车间中,还有体型巨大的大型液压机设备,这种大型液压机常使用水作为液压介质。
一.液压机系统的分类方式一般液压机使用的液压系统主要有以下几种。
如果按照液压回路的基本构成我们就可以把液压系统分为开式系统和闭式系统。
开式系统是指液压泵从油箱吸油,这种液压系统使用最为广泛,不顾开始液压系统对邮箱的容积要求较大。
液压机中的闭式系统则是液压马达推出的液压油返回到液压泵的进油口,这种闭式液压系统主要是用于车辆的行走驱动,使用升压泵补充油液,可以使用冲洗阀进行局部的换油。
闭式系统可靠性更高,所以在交通设备的液压系统中使用最多。
如果按照实现液压机液压系统中的控制速度,我们可以将液压系统的控制方式可以分为阀控制和泵控制。
液压机液压系统中的阀控制是通过改变节流口的敞开大小来控制流量,通过流量来控制速度。
这种控制方式又可以根据节流口和执行元件的相对位置分为进口节流和出口节流以及旁路节流。
阀控制比较准确,但是控制效率略低。
液压机的泵控制是通过改变液压泵的排量来控制流量,进而控制速度,这种控制方式效率较高。
二.液压机使用中的注意事项液压机在使用过程中也有一席细节需要特别注意,如果一时大意操作就有可能导致事故的发生。
比如最常见的是在液压机的工作过程中会出现系统发热的现象,这个时候是严禁将油箱盖或注油孔打开的,因为系统发热是因为液压油温度升高释放大量热能,这个时候液压系统中的压力很高,如果贸然打开油箱盖或者注油孔,那么这种高压状态立刻有了一个宣泄口,非造成非常危险的冲击,因此为了人身安全和设备安全,按规定操作是十分必要的。
另外,在液压机使用之前,通常都会有一个空负荷试运转的过程,一般在5~10分钟,如果是在冬季,因为天气比较寒冷,那么热机就可以持续到30分钟左右。
开式液压系统与闭式液压系统区别及优缺点(转载)之欧阳法创编

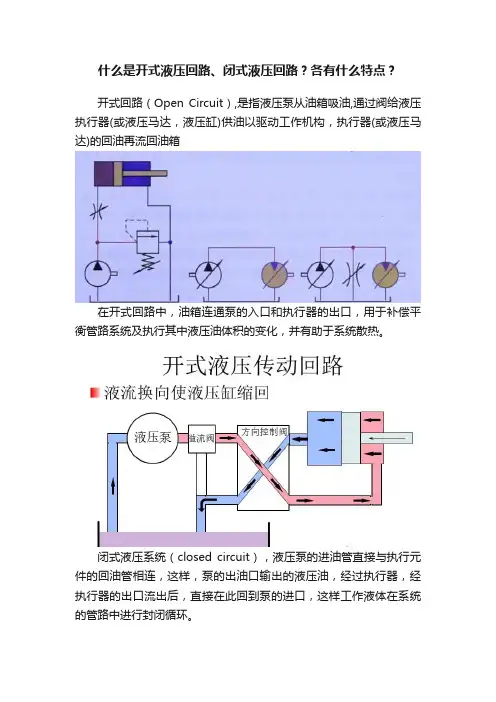

开式液压系统与闭式液压系统区别及优缺点开式系统开式系统是指液压泵1从油箱5吸油,通过换向阀2给液压缸3(或液压马达)供油以驱动工作机构,液压缸3(或液压马达)的回油再经换向阀回油箱。
在泵出口处装溢流阀4。
这种系统结构较为简单。
由于系统工作完的油液回油箱,因此可以发挥油箱的散热、沉淀杂质的作用。
但因油液常与空气接触,使空气易于渗入系统,导致路上需设置背压阀,这将引起附加的能量损失,使油温升高。
在开式系统中,采用的液压泵为定量泵或单向变量泵,考虑到泵的自吸能力和避免产生吸空现象,对自吸能力差的液压泵,通常将其工作转速限制在额定转速的75%以内,或增设一个辅助泵进行灌注。
工作机构的换向则借助于换向阀。
换向阀换向时,除了产生液压冲击外,运动部件的惯性能将转变为热能,而使液压油的温度升高。
但由于开式系统结构简单,仍被大多数起重机所采用。
闭式系统在闭式系统中,液压泵的进油管直接与执行元件的回油管相连,工作液体在系统的管路中进行封闭循环。
闭式系统结构较为紧凑,不口空气接触机会较少,空气不易渗入系统,故传动的平稳性好。
工作机构的变速和换向靠调节泵或马达的变量机构实现,避免了在开式系统换向过程中所出现的液压冲击和能量损失。
但闭式系统较开式系统复杂,由于闭式系统工作完的油液不回油箱,油液的散热和过滤的条件较开式系统差。
为了补偿系统中的泄漏,通常需要一个小容量的补液泵进行补油和散热,因此这种系统实际上是一个半闭式系统。
一般情况下,闭式系统中的执行元件若采用双作用单活塞杆液压缸时,由于大小腔流量不等,在工作过程中,会使功率利用率下降。
所以闭式系统中的执行元件一般为液压马达。
工程机械液压传动系统,有开式系统和闭式系统,国内小吨位汽车起重机通常采取具有换向阀把持的开式系统,实现履行机构正、反方向活动及制动的请求。
中、大吨位起重机大多采用闭式系统,闭式系统采取双向变量液压泵,通过泵的变量转变主油路中液压油的流量和方向,来实现履行机构的变速和换向,这种节制方法,可以充足体现液压传动的长处。
