织物撕破强力的测试方法

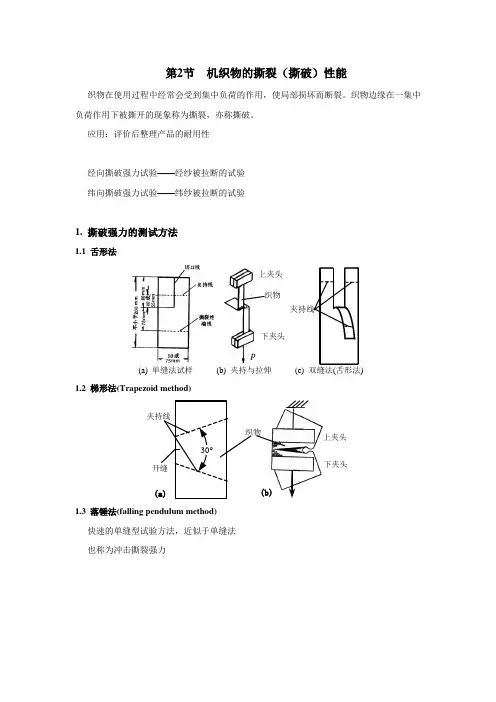

第2节机织物的撕裂撕破性能

第2节 机织物的撕裂(撕破)性能织物在使用过程中经常会受到集中负荷的作用,使局部损坏而断裂。
织物边缘在一集中负荷作用下被撕开的现象称为撕裂,亦称撕破。
应用:评价后整理产品的耐用性经向撕破强力试验——经纱被拉断的试验 纬向撕破强力试验——纬纱被拉断的试验1. 撕破强力的测试方法1.1 舌形法上夹头 (a) 单缝法试样P织物(b) 夹持与拉伸(c) 的下夹头1.2 梯形法(Trapezoid method)上夹头 织物(b)1.3 落锤法(falling pendulum method) 快速的单缝型试验方法,近似于单缝法 也称为冲击撕裂强力(a) 落锤法撕破仪(b) 落锤撕破试样1.4 翼形法(Wing tear method)从单缝法发展而来适用于稀疏织物——舌形尾部断裂强力<单缝撕裂强力(a) (b)夹持方法2. 撕裂破坏机理PP(a)单缝法(1)撕裂破坏主要是靠撕裂三角形区域的局部应力场作用(2)纱线逐根断裂单缝法——剪切作用梯形法——拉伸作用2.1 单缝法破坏机理双缝法/落锤法/翼形法机理相似被拉伸纱线屈曲消失→伸直,并滑动(在非拉伸纱线上)形成受力三角形→经纬交织点处切向阻力使纵向纱线靠拢受力三角形增大→非拉伸纱线张力迅速增大,伸长变形急剧增加受力情况:三角形底边的第1根非拉伸纱线变形、张力最大,其余纱线承受的张力随离第1根纱线距离的增大而逐渐减少断裂:当撕拉到第1根非拉伸纱线达到断裂伸长率时,发生断裂,出现第一个负荷峰值非拉伸纱线发生逐根断裂使织物撕破单缝法撕破时,断裂的纱线是非受拉伸系统的纱线即沿经向拉伸,纬纱断裂沿纬向拉伸,经纱断裂注意!试样长边平行于经向的撕裂称为“纬向撕破”试样长边平行于纬向的撕裂称为“经向撕破2.2 梯形法撕裂机理同样存在受力三角形受力三角形形成:被拉伸纱线的伸直和变形受力情况:紧边的纱线首先受拉伸直,第1根纱线变形量最大,其余纱线承受的张力随离第1根纱线距离的增大而逐渐减少,直到受力三角形顶点处的纱线,张力为零断裂:第1根纱线达到断裂伸长率时,发生断裂,出现第一个负荷峰值纱线发生逐根断裂,受力三角形的顶点不断向前扩展,最后使织物撕破梯形法撕破时,断裂纱线是受拉伸系统的纱线即沿经向拉伸,经纱断裂沿纬向拉伸,纬纱断裂2.3 织物撕裂破坏过程织物撕破过程是纱线的逐根断裂,即受力三角形中纱线的受力是不均匀的,受力三角形底边的纱线受力最大,受力三角形顶点处的纱线尚未受力织物撕破强力总是小于其拉伸断裂强力撕裂强力大小与撕破过程中的受力三角形的大小成正相关3. 影响机织物撕裂强力的因素——纱线强度和有效承担外力的纱线根数 (1)受力三角形大小 纱线的断裂伸长率 织物织缩 (2)纱线根数纱线的摩擦系数(舌形法) 机织物的组织类型(舌形法) 织物密度 织物后整理 水平倾角(梯形法) 3.1 内在因素 (1)纱线性质纱线断裂强度——成正比(依次断裂)(2)织物组织经纬纱的交织点数——纱线的相对移动程度 平纹最小,方平最大,缎纹和斜纹介于两者之间 (3)织物织缩正效应:织缩→织物伸长→受力三角形→撕裂强力增加(主导因素)负效应:织缩→纱线受弯曲程度→纱线间相互挤压和摩擦→受力三角形(4)织物经纬密梯形法:密度→承力纱线根数舌形法:A. 密度↑→承力纱线根数↑B.密度↑→纱线间摩擦阻力↑→受力三角形↓纱线相对移动程度(如纱布)经纬密都较大,受力三角形变小经密比纬密大时,梯形法——经向撕破强力大于纬向(如府绸),日常应用出现横向断裂现象(5)织物后整理影响纱线的滑动能力抗皱整理(树脂整理):滑动能力↓柔软整理:滑动能力↑3.2 试验条件(1)试样尺寸A. 梯形法第1根纱线长度↑,最大撕裂强度↑受力纱线的根数与试样条和夹头水平线夹角有关我国规定15°B. 单缝法试样宽度小于撕裂过程中两组纱线相互滑动影响的长度,强力降低(2)撕裂速度纤维集合体具有粘弹性能纱线间的滑移与作用时间有关梯形法:速度↑,撕裂强力↑(拉伸)单缝法:速度↓,撕裂强力↓(滑移)(3)温湿度影响纱线的断裂强度和断裂伸长率、纱线的表面摩擦条件4. 织物的纰裂织物的纰裂是指织物在使用过程中受到外力作用后所产生的纱线横向滑移经纬纱交织不够牢固,在很小外力作用下被扒出裂缝的一种损坏现象如衣裤接缝、多次受摩擦的外拱处4.1 织物纰裂产生的原因纤维:摩擦系数小、伸直度高、硬度和抗弯刚度大织物:经纬密度小、结构松、交织点小纱线:结构紧、表面光滑、捻度大织造:上机张力丝绸织物、长丝纤维机织物和低密度机织物纰裂测试指标:织物中纱线的滑移阻力和滑移量方法:缝合法、模拟缝合法和摩擦法4.2 防止织物纰裂办法纤维:提高纤维的表面粗糙度和摩擦系数,增加纤维的卷曲,以改善纤维间的相互作用及机械锁结。
织物撕破强力测试梯形法浅析

标准集团(香港)有限公司
Standard International Group(HK) Limited
标准集团(香港)有限公司
织物撕破强力测试梯形法浅析
织物撕破强力测试实验是很多纺织企业必须做的一个检测实验,该实验主要功能是掌握织物的几种撕破强力测定方法与撕特征和原理,并了解几种撕破强力测定结果产生差异的原因和适用范围。
梯形法(在织物强力机上测试)。
1.在距布样布边1/10幅宽(幅宽100cm 以上的,距布边10cm )内,沿纱路裁剪经、纬向试样各5条,条样尺寸为5.5X30cm 扯去长度方向边纱,宽度精确修正至5cm.
2.按图40-1尺寸,用笔在条样上划出两个夹住标记线,并在梯形短边的正中处,开剪一条10mm 长的剪缝。
3.仪器使用前的检查及准备工作同拉伸试验,上、下夹距离至10cm 。
4.放下制动器,固定上布夹,并将准备好的试样一端置入上布夹中间位置,使布夹钳口与条样上的斜线相吻合,再拧紧上布夹。
5.将条样另一端沿斜线夹入下布夹,其开口一边,应使之垂直,放松上布夹制动器,拧紧下布夹。
6.拉动扳手,下布夹下降,直至条样全部撕裂,读取最疝撕破强力值,并记录。
梯形试样若试样在撕破过程中从钳口滑出,或者钳口附近断裂而使实验结果有显著变化的,经确认是操作或仪器的机械性能上问题,可剔除,并在原布样上重新裁取再做。
织物的撕破性能测定

书山有路勤为径;学海无涯苦作舟
织物的撕破性能测定
织物的力学性能是指织物在各种机械外力作用下所呈现的性能。
它是
织物的基本性能。
织物抵抗因外力引起损坏的性质称为织物的耐久性或坚牢度,大多是通
过测试织物的拉伸断裂、顶裂、撕裂以及耐磨性等来反映这一性能的。
织
物在小负荷作用下呈现的性质近年来备受人们的关注,如织物手感、视觉
风格、起毛起球、勾丝等。
这里主要介绍织物的撕破性能试验。
撕破是指织物受到集中负荷的作用而撕开的现象。
撕破试验常用于军服、
篷帆、帐篷、雨伞、吊床等机织物,还可用于评定织物经树脂整理、助剂
或涂层整理后的耐用性(或脆性)。
撕破试验不适用机织弹性织物、针织物
及可能产生撕裂转移的经纬向差异大的织物和稀疏织物。
GB/T 39171997 规定了织物撕破性能的3 种测试方法,即舌形试样法、梯形试样法和冲击摆锤法。
这里介绍冲击摆锤法。
冲击摆锤法
1、冲击摆锤法撕裂机理
冲击摆锤法与单舌试样法的撕裂机理相似,但受力速度快,属冲击型撕
裂。
试样固定在夹钳上,将试样切开一个切口,然后释放处于最大势能位
置的摆锤,当动夹钳离开定夹钳时,试样沿切口方向被撕裂。
2、试样
每个实验室样品裁剪经向和纬向两组各为5 块的试样,试样的短边与经
向平行的称为“纬向撕裂试样”,试样短边与纬向平行的称为“经向撕裂
试样”。
试样尺寸如图所示。
专注下一代成长,为了孩子。
复合织物剥离强力试验方法

复合织物剥离强力试验方法复合织物剥离强力试验方法是一种常用来评估复合织物的强度和耐久性的测试方法。
在这个试验中,我们可以通过测量剥离强力来判断复合织物中各个层之间的粘合力。
下面将介绍这个试验的详细步骤和注意事项,以帮助读者更好地理解和实施这个试验。
首先,需要准备试验样品。
选择一块适当大小的复合织物样品,并根据实际需要切割成所需的形状和尺寸。
确保样品的边缘平整,避免边界处的纤维断裂对试验结果的影响。
接下来,我们需要准备试验设备和材料。
试验设备主要包括剥离强度测试机和夹具。
剥离强度测试机是用来施加力和测量强度的主要设备,而夹具则用于固定试样和加载力。
材料方面,需要准备试验环境温度和湿度的控制设备,以确保试验的可重复性和准确性。
在进行试验之前,需要根据试验标准或要求制定试验方案。
试验方案包括加载速率、试验环境条件、试验持续时间等内容。
这些参数的选择应根据具体要求和试验目的进行确定。
开始试验时,首先将试样夹在夹具中,确保夹具牢固固定,并使试样的剥离表面与夹具夹紧的表面平行。
然后,根据试验方案设定的加载速率将试样拉伸,直到试样出现剥离或断裂。
在整个过程中,要保持试样表面的负荷均匀,避免试验结果的偏差。
在试验结束后,可以通过剥离强度测试机上的显示器或计算机软件读取试验数据。
记录剥离强度值,并计算平均值和标准偏差等统计参数。
这些数据可以用于评估复合织物的强度和耐久性,并帮助制定合理的品质控制标准。
在进行试验时,还需要注意以下几点。
首先,要保证试验环境的稳定和一致性,特别是温度和湿度等因素。
这可以通过使用恒温恒湿设备来实现。
其次,要避免试样受到外界因素的干扰,如风力、震动等。
最后,在选择试样时,要根据实际应用场景和测试要求选择合适的材料,并进行充分的预处理和样品制备。
综上所述,复合织物剥离强力试验是一种重要的测试方法,可以评估复合织物的强度和耐久性。
通过正确的试验方案和操作步骤,可以获得准确可靠的试验结果,并为复合织物的生产和应用提供指导和支持。
织物撕破性能3种测试方法的比较

织物撕破性能3种测试方法的比较织物撕裂也称撕破,织物局部纱线受到以集中负荷作用,使织物撕开的现象。
织物在使用过程中,衣服被物体钩挂,局部纱线受力拉断,是织物形成条形或三角形裂口,也是一种断裂现象。
我们有以下几种撕破强力测试方法:1. 摆锤法2. 裤型法3. 梯形法4. 翼形法最常见的测试方法就是GB/T3917.2织物撕破性能舌形试样撕破强力的测定,包括单舌试样和双舌试样。
单舌试样:在条形试样的短边中间切开一规定长度的切口,形成可供夹持的两条裤腿状试样(见图1)双舌试样:在条形试样中切开规定间距和长度的两个切口,形成以供夹持的舌状试验(见图2)。
原理:舌形试样夹入拉伸试验仪中,使试样切口线在上下铗之间成直线(见图3、图4)。
开动机器将拉力施加于切口方向,记录直至撕裂到规定长度内的撕破强力,并根据自动绘图仪绘出的曲线上的峰值或通过电子装置计算出撕破强力。
影响撕破强力的因素:1、原材料不同的原材料对外界撕破和拉伸力的抵抗程度有明显的差异。
2、纱线的性质线密:粗的纱线抗撕破力和抗拉力好。
长丝/短丝:长丝可直接成纱用于纺织,短纤维需要通过加捻的方法使短纤集合成纱,所以短纤维的强力要低于长丝的强力。
捻度:捻度可以使短纤维纱线或者长丝更好的抱合在一起,形成凝聚力,提高强度和弹性,从而提高织物的撕破力。
但捻度也有一定的极限值,过高的捻度不但提高不了强度和弹性,反而纱线发脆,会使强力和弹性下降。
断裂伸长率:织物的撕裂强力与纱线的断裂强力大约成正比并与纱线的断裂伸长率关系密切。
当纱线的断裂伸长率大时,受力三角区内同时承担撕裂强力的纱线根数多,因此织物的撕裂强力大。
3、织物结构平纹组织<斜纹组织<缎纹组织4、密度织物密度增加抗撕能力增加,最关键的因素是组织和密度通过影响纱线的可滑移性来影响撕破强力。
5、后整理加工工艺如:磨毛工艺就将织物表面进行打磨,使组织表面产生短而整齐的小绒毛。
这样使织物表面纱线组织结构破坏了,纱线强力就下降。

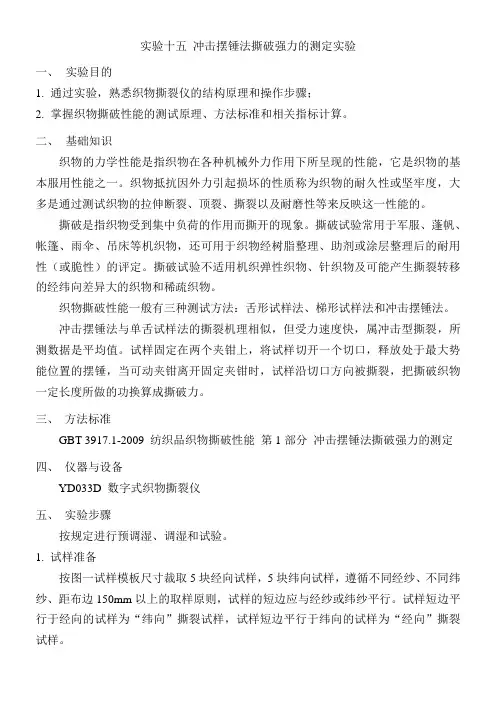

实验十五冲击摆锤法撕破强力的测定实验

实验十五冲击摆锤法撕破强力的测定实验一、实验目的1.通过实验,熟悉织物撕裂仪的结构原理和操作步骤;2.掌握织物撕破性能的测试原理、方法标准和相关指标计算。
二、基础知识织物的力学性能是指织物在各种机械外力作用下所呈现的性能,它是织物的基本服用性能之一。
织物抵抗因外力引起损坏的性质称为织物的耐久性或坚牢度,大多是通过测试织物的拉伸断裂、顶裂、撕裂以及耐磨性等来反映这一性能的。
撕破是指织物受到集中负荷的作用而撕开的现象。
撕破试验常用于军服、蓬帆、帐篷、雨伞、吊床等机织物,还可用于织物经树脂整理、助剂或涂层整理后的耐用性(或脆性)的评定。
撕破试验不适用机织弹性织物、针织物及可能产生撕裂转移的经纬向差异大的织物和稀疏织物。
织物撕破性能一般有三种测试方法:舌形试样法、梯形试样法和冲击摆锤法。
冲击摆锤法与单舌试样法的撕裂机理相似,但受力速度快,属冲击型撕裂,所测数据是平均值。
试样固定在两个夹钳上,将试样切开一个切口,释放处于最大势能位置的摆锤,当可动夹钳离开固定夹钳时,试样沿切口方向被撕裂,把撕破织物一定长度所做的功换算成撕破力。
三、方法标准GBT 3917.1-2009 纺织品织物撕破性能第1部分冲击摆锤法撕破强力的测定四、仪器与设备YD033D 数字式织物撕裂仪五、实验步骤按规定进行预调湿、调湿和试验。
1. 试样准备按图一试样模板尺寸裁取5块经向试样,5块纬向试样,遵循不同经纱、不同纬纱、距布边150mm以上的取样原则,试样的短边应与经纱或纬纱平行。
试样短边平行于经向的试样为“纬向”撕裂试样,试样短边平行于纬向的试样为“经向”撕裂试样。
2. 量程选择根据所测试样的撕破强力范围选择合适的量程,并在摆臂上加载相应的重锤。
3. 参数设定打开电源开关,按“设定/打印”键,仪器显示设定界面,按“移动/ 夹紧”键移动光标,按“置数/松开”键修改数据,设定完成后再按一次“设定/打印”键退出设定状态。
4. 零位校验将摆臂向后锁至初试位置,依次按“复位”、“夹紧”、“零位”键,摆臂摆动完成校零。
织物撕裂强力标准

织物撕裂强力标准
根据这些标准,测试织物的撕裂强力通常需要使用一台万能材料试验机,该机器用于在特定测试条件下评估织物在撕裂过程中的性能。
测试过程首先需要准备样品。
通常情况下,样品应使用规定尺寸的试验刀具切割出来。
然后,在测试机上固定切割好的样品,并在样品两端施加相反的拉力。
拉力的施加速度应按照标准规定进行,以确保测试结果的准确性。
测试机会根据标准规定的速度进行拉力测试,直到样品发生撕裂。
测试机会记录下撕裂发生时的力值,这个力值就是织物的撕裂强力。
通常,测试会进行多次,然后取平均值作为最终的撕裂强力数值。
撕裂强力标准还会要求测试织物的多个方向。
这是因为织物的性能可能因不同方向上的纤维排列和结构变化而有所不同。
测试机会根据标准要求,在纬向和经向上进行测试,并将测试结果分别记录。
撕裂强力标准会根据不同的织物类型和用途制定不同的要求。
例如,对于服装织物来说,撕裂强力的标准要求可能会更高,因为服装在使用过程中会经常受到拉扯和撕裂的力量。
而对于室内装饰织物来说,撕裂强力的要求可能相对较低,因为这类织物通常不会受到大力的拉扯。
总的来说,织物撕裂强力标准是纺织行业中的重要测试标准之一、它可以帮助制造商和消费者了解织物的质量,选择合适的织物材料,并确保织物在使用中具有良好的耐久性和耐磨性。
织物撕破强力实验报告

一、实验目的本次实验旨在通过测试不同类型织物的撕破强力,了解和掌握织物在承受局部外力时的抗撕裂性能,为纺织品的选择、设计和使用提供科学依据。
二、实验原理撕破强力是指织物在规定条件下,使其初始切口扩展到一定长度所需的力。
织物的撕破强力与其材料、结构、加工工艺等因素密切相关。
通过测定织物的撕破强力,可以评估其耐撕裂性能。
三、实验材料与仪器1. 实验材料:不同类型织物样品(如棉、麻、丝、毛、化纤等)。
2. 实验仪器:YG(B)033E型数字式撕裂仪、YG(B5)026G型电子织物强力机、剪刀、直尺、夹具等。
四、实验方法1. 样品准备:将织物样品裁剪成规定尺寸的试样,并按照要求进行标记。
2. 测试方法:采用冲击摆锤法和裤型法(单缝)两种方法进行测试。
- 冲击摆锤法:将试样夹持在撕裂仪的夹具中,调整好摆锤的位置和角度,使摆锤击中试样切口处,记录撕裂到规定长度所需的力。
- 裤型法(单缝):将试样夹持在撕裂仪的夹具中,使试样切口线呈直线,调整好拉伸速率,使试样撕裂到规定长度,记录撕裂所需的力。
3. 数据记录:记录每次实验的撕破强力值,并计算平均值。
五、实验结果与分析1. 冲击摆锤法测试结果:- 棉织物的撕破强力平均值为50N。
- 麻织物的撕破强力平均值为45N。
- 丝绸织物的撕破强力平均值为60N。
- 毛织物的撕破强力平均值为55N。
- 化纤织物的撕破强力平均值为70N。
2. 裤型法(单缝)测试结果:- 棉织物的撕破强力平均值为55N。
- 麻织物的撕破强力平均值为50N。
- 丝绸织物的撕破强力平均值为65N。
- 毛织物的撕破强力平均值为60N。
- 化纤织物的撕破强力平均值为75N。
通过对比分析两种测试方法的结果,可以看出,冲击摆锤法测得的撕破强力普遍高于裤型法(单缝)测得的结果。
这可能是由于冲击摆锤法更能模拟实际撕裂过程,而裤型法(单缝)则更注重试样的撕裂强度。
六、结论1. 织物的撕破强力与其材料、结构、加工工艺等因素密切相关。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
织物撕破强力的测试方法
织物在使用过程中经常会受到集中负荷的作用。
衣物被锐物钩住或切割,使纱线受力断裂而形成裂缝,或织物局部被拉伸,致使织物被撕开等,这种现象称之为撕裂。
抵抗这种撕裂破坏的能力为织物的撕破性能。
生产上广泛采用撕破性能来评定后整理产品的耐用性,如经过树脂、助剂或涂料整理的织物,采用撕破强力比拉伸断裂强力更能反映织物整理后的坚牢度变化。
1.织物撕破强力测试方法
关于织物撕破强力测试的方法众多,国标中叙述相关的五种测试方法。
根据撕破过程,及撕破机理的不同,有以下几种测试方法,对比表如下:
对比项测试方法试样尺寸(国
标)
撕裂过程测试仪器
舌形试样(双缝)法长220±2mm,
宽150±2mm 竖直方向被撕裂,
横向纱线撕裂
等速伸长(CRE)试验仪
裤型试样(单缝)法长220±2mm,
宽50±1mm 竖直方向被撕裂,
横向纱线撕裂
等速伸长(CRE)试验仪
梯形试样法长150±2mm,
宽75±1mm 竖直方向被撕裂,
竖直方向纱线撕裂
等速伸长(CRE)试验仪
等速牵引(CRT)试验仪
翼形试样(单缝)法长200±2mm,
宽100±1mm 竖直方向织物呈一
定角度被撕裂
等速伸长(CRE)试验仪
落锤法长100±2mm,
宽75±2mm 冲击撕扯数字式Elmendorf撕破强度测
试仪、电子式撕破强度测试仪
(扇形)
相关术语有:
(1)等速伸长试验仪:在整个试验过程中,一只夹钳是固定不动的,另一只夹钳作等速运动的一种拉伸试验仪。
(2)隔距长度:试验装置上两个有效夹持线之间的距离。
(3)撕破强力:在规定条件下,使试样上从初始切口扩展所需的力。
经纱被撕断的称为经向撕破强力,纬纱被撕断的称为纬向撕破强力。
(4)峰值:在强力—伸长曲线上,斜率由正变负点处对应的强力值。
(5)撕破长度:从开始施力至终止、切口扩展的距离。
1.1 GB/T 3917.4——舌形试样(双缝)法
测试原理:在矩形试样中,切开两条平行切口,形成舌形试样。
将舌形试样夹入拉伸试验仪的一个夹钳中,试样的其余部分对称夹入另一夹钳,保持两切口线顺直平行。
在切口方向施加拉力模拟两个平行撕破强力。
记录直至撕裂到规定长度的撕破强力,并根据自动绘出的曲线上的峰值或通过自动电子装置计算出撕破强力。
相应的试样尺寸及拉伸过程如图中所示。
其中拉伸试验仪的隔距长度设定为100mm,拉伸速度设定为100mm/min。
星号标记位置为撕裂终点。
2.2 GB/T 3917.2——梯形试样法
测试原理:夹持裤形试样的两条腿,使试样切口线在上下夹具之间成直线。
开动仪器将拉力施加于切口方向。
记录直至撕裂到规定长度的撕破强力,并根据自动绘出的曲线上的峰值或通过自动电子装置计算出撕破强力。
拉伸隔距与速度与舌形法一致,图中1——星号标记为撕裂终点,2——表示切线位置。
2.3 GB/T 3917.3——梯形试样法
试验原理:按照标准在试样上画一个梯形,用强力试验仪的夹钳夹住梯形上两条不平行的边。
对试样施加连续增加的力,使撕破沿试样宽度方向传播,测定平均最大撕破力,单位为牛顿。
设定两夹钳间距离为25±1mm,拉伸速度为100m/min,选择适宜的负荷范围,使撕破强力落在满量程的10%—90%。
撕裂应沿着切口方向,用自动记录仪记录撕破强力。
2.4 GB/T 3917.5——翼形试样(单缝)法
测试原理:一端剪成两翼特定形状的试样按两翼倾斜于被撕裂纱线的方向进行夹持,施加机械拉力使拉力集中在切口处使撕裂沿预想方向进行。
记录直至撕裂到规定长度的撕破强力,并根据自动绘出的曲线上的峰值或通过自动电子装置计算出撕破强力。
不同标准要求的夹持角度与试样的大小都有不同,测试时应严格按照所要遵循的标准进行试验。
其中拉伸试验仪的隔距长度设定为100mm,拉伸速度设定为100mm/min。
星号标记位置为撕裂终点。
2.5 GB/T 3917.1——落锤法/冲击摆锤法
测试原理:试样固定在夹具上,将试样切开一个切口,释放处于最大时能位置的摆锤,可动夹具离开固定夹具时,试样沿切口方向被撕裂,把撕破织物一定长度所做的功换算成撕破力。
从图中看到的是摆锤试验仪,右图为最大势能位置,试样放置在标志处的金属夹具上,一只夹具可动,另一只固定在扇形机架上。
摆锤受重力作用下落下,移动夹具附在摆锤上,试验时摆锤撕破试样但又不与试样接触。
相同的原理的测试方法还有Elmendorf法,相应试验仪器下节将详细介绍。
