实验一 交换机链路聚合
实验：交换机的链路聚合技术
训练1 交换机的链路聚合技术
训练步骤交换机B上配置聚合端口
任务一 任务二 任务三 任务四
SwitchB(config)#interface port-channel 1 SwitchB(config-if)#switchport mode trunk SwitchB(config-if)#exit SwitchB(config)#interface range fastethernet 0/1 – 2 SwitchB(config-if-range)#channel-group 1 mode on SwitchB(config-if-range)#end SwitchB#show etherchannel summary
训练1 交换机的链路聚合技术
训练分析
任务一 任务二 任务三 任务四 由于本实验使用的是二层交换机实现链路聚合功能，在二层 交换机互联时要用交叉线进行互联。当我们连接好设备时会 发现，交换机互联的两条链路中，有一条是的链路标志是为 黄色的，表示该链路处于关闭状态，此时两台交换机之间并 没有实现链路聚合功能。
训练1 交换机的链路聚合技术
训练测试
任务一 任务二 任务三 任务四 当我们做完以上配置时，再次检查网络拓扑图可以发现，这 时交换机互联的两条链路的标记都是绿色的了，如图2.3.2所 示：
验证当交换机之间的一条链路断开时，PC1与PC2仍能互相 通信
训练1 交换机的链路聚合技术
训练小结 任务一 任务二 任务三 任务四 在设置交换机的端口汇聚时应选择偶数数目的端口，如2个、 4个、8个等； 选择的端口必须是连续的； 端 交换机的链路聚合技术
训练步骤交换机A上配置聚合端口
任务一 任务二 任务三 任务四
SwitchA(config)#interface port-channel 1 ！创建聚合组 1 SwitchA(config-if)#switchport mode trunk ！配置模式为 trunk SwitchA(config-if)#exit SwitchA(config)#interface range fastethernet 0/23–24 ！进入接口 Fa0/23 和 Fa0/24 SwitchA(config-if-range)#channel-group 1 mode on ！启动链路聚合功能 SwitchA(config-if-range)#end SwitchA#show etherchannel summary ！查看链路聚合组 1 的信息
82实验一：交换机端口聚合及端口安全配置
计算机网络工程实验
一、交换机端口聚合配置
技术原理
端口聚合（Aggregate-port）又称链路聚合，是指两台交
计 算 机 网 络 工 程
换机之间在物理上将多个端口连接起来，将多条链路聚 合成一条逻辑链路。从而增大链路带宽，解决交换网络 中因带宽引起的网络瓶颈问题。多条物理链路之间能够 相互冗余备份，其中任意一条链路断开，不会影响其他 链路的正常转发数据。 端口聚合遵循IEEE802.3ad协议的标准。
计算机网络工程实验
二、交换机端口安全配置
【背景描述】
你是一个公司的网络管理员，公司要求对网络进行严
计 算 机 网 络 工 程 【实验设备】
格控制。为了防止公司内部用户的IP地址冲突，防止 公司内部的网络攻击和破坏行为。为每一位员工分配 了固定的IP地址，并且限制只允许公司员工主机可以 使用网络，不得随意连接其他主机。例如：某员工分 配的IP地址是172.16.1.55/24，主机MAC地址是00-061B-DE-13-B4。该主机连接在1台2126G上。
计算机网络工程实验
二、交换机端口安全配置
注意事项 1. 交换机端口安全功能只能在ACCESS接口进行配 置 2. 交换机最大连接数限制取值范围是1~128，默认 是128. 3. 交换机最大连接数限制默认的处理方式是 protect。
计 算 机 网 络 工 程
计算机网络工程实验
思考题
1.用Cisco Packet Tracer配置交换机端口聚合
计算机网络工程实验
一、交换机端口聚合配置
【实验拓扑】
计 算 机 网 络 工 程
F0/23 F0/5 F0/24 NIC F0/23 F0/24 F0/5
交换机端口链路聚合
交换机端口链路聚合交换机端口链路聚合描述：链路聚合就是将交换机上多个端口物理上连接起来，逻辑捆绑在一起。
1、形成较大宽带的端口。
2、实现负载分担，并提供冗余链路下面使用华为交换机进行配置步骤讲述一：配置手工负载分担模式链路聚合示例图1. 配置手工负载分担模式链路聚合组网图SwitchA和SwitchB通过以太链路分别都连接VLAN10和VLAN20的网络，创建Eth-Trunk接口并加入成员接口，为VLAN间通信提供较大的链路带宽及一定的冗余度，保证数据传输和链路的可靠性。
操作步骤配置前链路端口先不物理连接端口或将端口Shutdown，避免出现广播风暴。
在SwitchA创建Eth-Trunk接口并加入成员接口。
SwitchB配置与SwitchA类似，不再赘述。
<HUAWEI> system-view [HUAWEI] sysname SwitchA[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] trunkport gigabitethernet 0/0/1 to 0/0/3[SwitchA-Eth-Trunk1] quit创建VLAN并将接口加入VLAN。
SwitchB配置与SwitchA类似，不再赘述。
[SwitchA] vlan batch 10 20[SwitchA] interface gigabitethernet 0/0/4[SwitchA-GigabitEthernet0/0/4] port link-type trunk[SwitchA-GigabitEthernet0/0/4] port trunk allow-pass vlan 10[SwitchA-GigabitEthernet0/0/4] quit[SwitchA] interface gigabitethernet 0/0/5[SwitchA-GigabitEthernet0/0/5] port link-type trunk[SwitchA-GigabitEthernet0/0/5] port trunk allow-pass vlan 20[SwitchA-GigabitEthernet0/0/5] quit配置Eth-Trunk1接口允许VLAN10和VLAN20通过[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] port link-type trunk[SwitchA-Eth-Trunk1] port trunk allow-pass vlan 10 20配置Eth-Trunk1的负载分担方式，。
链路聚合实验报告
一、实验目的1. 了解链路聚合的基本概念和原理。
2. 掌握二层链路聚合的配置方法。
3. 熟悉链路聚合在实际网络中的应用场景。
二、实验环境1. 交换机：两台H3C S5700交换机2. 网线：直通网线若干3. 计算机终端：2台三、实验步骤1. 拓扑搭建：将两台交换机通过网线连接，并连接一台计算机终端用于配置和测试。
2. 配置交换机：1. 在交换机SW1上：- 创建链路聚合组：`system-view`，`link-aggregation group 1 mode manual`。
- 将接口加入聚合组：`interface GigabitEthernet 0/0/1`，`link-aggregation group 1`。
- 创建VLAN：`vlan 10`。
- 将接口划入VLAN：`interface GigabitEthernet 0/0/1`，`port vlan 10`。
- 将接口设置为trunk模式：`interface GigabitEthernet 0/0/1`，`port trunk allow-pass vlan 10`。
2. 在交换机SW2上：- 配置与SW1一致的链路聚合组、VLAN和trunk模式。
3. 测试链路聚合：1. 在计算机终端上配置IP地址，并确保与交换机SW1的VLAN 10在同一网段。
2. 使用ping命令测试计算机终端与另一台计算机终端之间的连通性。
四、实验结果与分析1. 链路聚合成功：在配置完成后，使用ping命令测试计算机终端之间的连通性，结果显示连通性良好，说明链路聚合配置成功。
2. 带宽提升：链路聚合将多个物理接口聚合为一个逻辑接口，从而提高了链路的带宽。
在实际应用中，可以根据需要配置链路聚合组中的端口数量，以实现更高的带宽。
3. 故障备份：链路聚合支持故障备份功能，当其中一个链路出现故障时，其他链路可以自动接管流量，保证网络的稳定性。
五、实验结论1. 链路聚合是一种提高网络带宽和稳定性的有效方法。

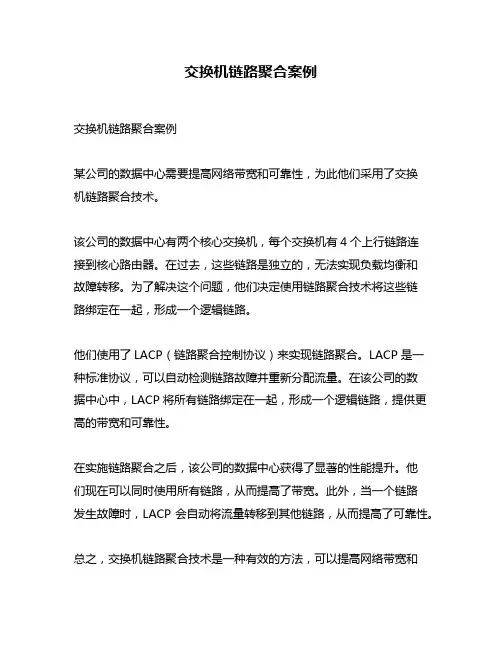

交换机链路聚合案例
交换机链路聚合案例
交换机链路聚合案例
某公司的数据中心需要提高网络带宽和可靠性，为此他们采用了交换
机链路聚合技术。
该公司的数据中心有两个核心交换机，每个交换机有4个上行链路连
接到核心路由器。
在过去，这些链路是独立的，无法实现负载均衡和
故障转移。
为了解决这个问题，他们决定使用链路聚合技术将这些链
路绑定在一起，形成一个逻辑链路。
他们使用了LACP（链路聚合控制协议）来实现链路聚合。
LACP是一种标准协议，可以自动检测链路故障并重新分配流量。
在该公司的数
据中心中，LACP将所有链路绑定在一起，形成一个逻辑链路，提供更高的带宽和可靠性。
在实施链路聚合之后，该公司的数据中心获得了显著的性能提升。
他
们现在可以同时使用所有链路，从而提高了带宽。
此外，当一个链路
发生故障时，LACP会自动将流量转移到其他链路，从而提高了可靠性。
总之，交换机链路聚合技术是一种有效的方法，可以提高网络带宽和
可靠性。
该公司的数据中心通过使用LACP实现了链路聚合，获得了显著的性能提升。
交换机的链路聚合技术
交换机的链路聚合技术交换机的链路聚合技术（Link Aggregation，LAG）是一种能够将多个物理链路（端口）捆绑成一个逻辑链路的技术，不仅能够提供带宽的汇聚，也可以为系统提供容错备份机制。
交换机的链路聚合技术通常采用LACP（Link Aggregation Control Protocol）或静态规划（Static）等两种方式实现。
1、LACP 原理LACP协议是IEEE 802.3ad标准中定义的一种协议，它基于交换机端口状态机，在每个链路中通过扩展PAUSE帧协商出汇聚的链路组成，从而实现了链路间的负载均衡和容错备份。
在LACP协议中，交换机通过发送LACPDU（LACP Data Unit）信息来协商出各个链路的角色，并且对链路进行状态检测，了解到每个链路的带宽峰值、延迟、丢包等信息。
通过上述信息，LACP可以判断每个链路的可用性，并将可用链路纳入聚合中。
如果某个链路的可用性发生变化，交换机可以及时检测并更改聚合组中的链路状态。
2、静态规划原理静态链路聚合技术是通过在交换机上配置端口聚合组来实现聚合的。
在静态聚合组中，管理员需要手动将多个端口捆绑起来，并通过相关配置来控制聚合组的行为。
在静态链路聚合技术中，所有的数据流都被均衡地分配到聚合组中的各个端口中，并且管理员可以按照希望的方式来控制具体各个端口的使用实现设定等，从而实现数据包的加速传输，进行非常优秀的负载均衡。
静态聚合组相对于LACP来说，其配置过程更为简单，但在实现故障转移等方面的性能和效果并不如LACP。
因此，静态聚合组通常用于实现一些较低级别的聚合需求。
链路聚合技术在企业数据中心和大型机房等环境中得到了广泛应用。
它不仅可以提高带宽，而且还可以提高网络可靠性和容错性。
企业在应用链路聚合技术时，需根据网络的实际情况，选择合适的聚合方式。
实验一交换机链路聚合
实验一交换机链路聚合在计算机网络中，链路聚合是一种通过将多个物理链路绑定为一个逻辑链路来增加带宽和提高可靠性的技术。
本实验旨在探索交换机链路聚合的原理和应用。
一、实验目的通过实验，我们将了解以下内容：1. 交换机链路聚合的概念和原理；2. 配置和实现交换机链路聚合的方法；3. 测试和验证交换机链路聚合的效果。
二、实验设备和材料1. 交换机：至少两台支持链路聚合的交换机；2. 网线：用于连接交换机。
三、实验步骤1. 连接交换机将多台交换机通过网线相互连接，确保交换机之间可以正常通信。
2. 了解链路聚合的原理链路聚合技术能够将多个物理链路绑定为一个逻辑链路，提高带宽和可靠性。
链路聚合使用的是多路径传输技术，数据可以通过多个链路并行传输，提高数据传输效率。
3. 配置链路聚合根据交换机型号和操作系统的不同，链路聚合的配置方法可能有所不同。
一般而言，我们可以通过以下步骤进行配置：（1）登录到交换机的控制台；（2）找到链路聚合的配置选项；（3）选择要进行聚合的物理链路，并进行绑定和配置。
4. 实施链路聚合按照上述步骤配置后，需要进行链路聚合的实施。
在实验中，我们可以通过传输大量数据或进行网络负载测试来验证链路聚合的效果。
5. 验证链路聚合效果使用网络负载测试工具，对链路聚合进行测试和验证。
观察数据传输速度和网络稳定性是否有所提升。
如果链路聚合设置正确，数据将会通过多个链路并行传输，从而提高整体网络性能。
四、实验结果与分析根据实验的结果和观察，我们可以得出以下结论：1. 链路聚合可以有效提高带宽和网络的可靠性；2. 合理配置和使用链路聚合技术可以满足高速网络传输的需求；3. 在实施链路聚合前，需要仔细了解交换机型号和操作系统的支持程度，以免配置错误或造成不必要的问题。
五、实验总结通过本次实验，我们了解了交换机链路聚合的原理和应用。
通过合理配置和使用链路聚合技术，我们可以提高网络的带宽和可靠性，并满足高速网络传输的需求。
交换机链路聚合
链路聚合的限制条件
● 聚合链路两端的物理参数必须保持一致
● 进行聚合的链路的数目 ● 进行聚合的链路的速率 ● 进行聚合的链路为全双工方式
● 聚合链路两端的逻辑参数必须保持一致
● 同一个汇聚组中端口的基本配置必须保持一致，基本配置主要包括STP、QoS、 VLAN、端口等相关配置
链路聚合方式
● 静态聚合
交换机链路聚合
链路聚合的产生背景
A
D
B
E
C
F
● 带宽瓶颈 ● 单链路没有冗余备份
链路聚合的基本概念
● 链路聚合(Link Aggregation)，也称为端口捆绑、端口聚集或链路聚集。链路聚合是将 多个端口聚合在一起形成一个汇聚组，以实现出/入负荷在各成员端口中的分担。从外面 看起来，一个汇聚组好象就是一个端口。
● 用户配置聚合组号和端口成员，端口运行LACP
● 动态聚合
● 基于IEEE802.3ad的LACP ● 聚合组号根据协议自动创建 ● 聚合端口根据key值自动匹配添加
静态Trunk
● 静态Trunk将多个物理端口直接加入Trunk组，形成一个逻辑端口。
这种方式不利于观察聚合端口的状态，造成部分业务中断
● 使用链路汇聚服务的上层实体把同一聚合组内多条物理链路视为一条逻辑链路。 ● 链路聚合在数据链路层上实现。
链路聚合的优点
A B C D
● 通过将多个物理链路捆绑为一个逻辑链路增加了带宽； ● 提高了可靠性。当有一条链路，例如D断开，流量会自动在剩下的A
B C三条链路间重新分配； ● 避免二层环路； ● 实现链路传输弹性和冗余。
LACP
● LACP: Link Aggregation Control Protocol , 链路聚合控制协议(IEEE802.3ad)。 ● 为交换数据的设备提供一种标准的协商方式，供系统根据自身配置自动形成聚合链路并
链路聚合实验
实验17 链路聚合实验任务一：交换机静态链路聚合配置本实验通过在交换机上配置静态链路聚合，使学员掌握静态链路聚合的配置命令和查看方法。
然后通过断开聚合组中的某条链路并观察网络连接是否中断，来加深了解链路聚合所实现的可靠性。
步骤一：连接配置电缆将PC（或终端）的串口通过标准Console电缆与交换机的Console口连接。
电缆的RJ-45头一端连接路由器的Console口；9针RS-232接口一端连接计算机的串行口。
检查设备的软件版本及配置信息，确保各设备软件版本符合要求，所有配置为初始状态。
如果配置不符合要求，请读者在用户模式下擦除设备中的配置文件，然后重启设备以使系统采用缺省的配置参数进行初始化。
步骤二：配置静态聚合链路聚合可以分为静态聚合和动态聚合，本实验任务是验证静态聚合配置SWA，在SWA上完成如下配置：[SWA] interface bridge-aggregation 1如上配置命令的含义是：创建二层聚合端口，并进入二层聚合端口视图，数字1表示聚合组编号为1[SWA] interface Ethernet 1/0/23[SWA-Ethernet1/0/23] port link-aggregation group 1补充如上空格中的配置命令并说明该命令的含义：将端口E1/0/23加入聚合组1[SWA] interface Ethernet 1/0/24[SWA-Ethernet1/0/24] port link-aggregation group 1配置SWB，将端口E1/0/23和端口E1/0/24进行聚合，请在如下空格中补充完整的配置命令：[SWB] interface bridge-aggregation 1[SWB] interface Ethernet 1/0/23[SWB-Ethernet1/0/23] port link-aggregation group 1[SWB] interface Ethernet 1/0/24[SWB-Ethernet1/0/24] port link-aggregation group 1步骤三：查看聚合组信息分别在SWA和SWB上通过display link-aggregation summary命令查看二层聚合端口所对应的聚合组摘要信息，通过display link-aggregation verbose命令查看二层聚合端口所对应聚合组的详细信息通过执行查看聚合组摘要信息命令，可以得知该聚合组聚合端口类型是：BAGG代表二层聚合端口，聚合模式是S静态聚合，负载分担类型是share为负载分担类型，Select Ports 数是2，Unselect Ports数是0。
交换机链路聚合配置
【参数】
agg-id：汇聚组ID，取值范围为1～28。 【例】在系统视图下，将以太网端口Ethernet1/0/1加入汇聚 组1。 [H3C -Ethernet1/0/1] port link-aggregation group 1 3、开启/关闭当前端口的LACP协议 【命令】lacp enable
①在SwitchA上使用display link-aggregation interface ethernet1/0/1命令查看端口ethernet1/0/1汇聚情况，将对端交换 机状态值Remote记录下来。
②验证端口聚合口SwitchA以太网端口Ethernet1/0/1的链路状态配成trunk 类型，并允许vlan all通过。完成后用display current-configuration interface命令查看端口，检查除Ethernet1/0/1外的汇聚组的成员 是否自动继承了主端口的配置。
1、分别使用两台交换机的以太网端口Ethernet1/0/1 、Ethernet1/0/2作为聚合端口。
2、交换机端口的速率为100 Mbps,双工模式工作在 全双工状态。
3、验证链路冗余备份的实现。
二、拓扑结构
【实验设备】
H3C系列交换机S3100-16C-SI、S3100-16TP-EI
【实施过程】
undo lacp system-priority 【视图】系统视图 【参数】 system-priority：系统优先级，取值范围为0～65535。 【例】在系统视图下，设置系统优先级为64。 [H3C] lacp system-priority 64
交换机链路聚合LACP实验报告
交换机链路聚合LACP实验报告摘要：本实验通过使用链路聚合控制协议（Link Aggregation Control Protocol，LACP），在交换机中实现了多个物理链路的聚合，提高了网络带宽利用率和可靠性。
实验结果表明，LACP能够有效地提升网络性能和可靠性，并且在适当配置下，对于大规模网络环境也同样适用。
一、引言链路聚合是一种利用多个物理链路进行并行工作的技术，通过将多个链路组合成为一个逻辑链路来提高网络的带宽和可靠性。
链路聚合在现代数据中心和企业网络中广泛应用，以满足对高带宽和高可靠性的需求。
本实验旨在通过LACP协议实现链路聚合，评估其对网络性能和可靠性的影响。
二、实验环境我们在实验室中搭建了一个小型网络环境，包括一台交换机和两台主机。
交换机使用了支持LACP协议的设备，并配置了四个物理接口用于链路聚合。
主机1和主机2通过交换机进行通信。
所有设备的硬件规格和软件版本保持一致，以消除因设备差异带来的影响。
三、实验步骤1. 准备工作在交换机上准备四个物理接口，并进行相应的配置。
选择适当的接口速率、速度和双工模式等参数。
2. 配置链路聚合组在交换机上创建一个链路聚合组，并将四个物理接口加入组中。
启用LACP协议，配置适当的模式和优先级。
3. 配置主机配置主机1和主机2的网络接口，设置IP地址和子网掩码。
确保两台主机处于同一子网内。
4. 测试连接使用ping命令测试主机1和主机2之间的连通性，确认链路聚合配置生效。
四、实验结果与分析通过实验，我们观察到以下结果和现象：1. 带宽增加在链路聚合之前，主机1和主机2之间的带宽受限于单个物理链路的带宽。
而在链路聚合之后，多个物理链路的带宽被合并为逻辑链路的带宽，大大提高了通信速率。
2. 可靠性提升链路聚合不仅提高了带宽，还增强了网络的可靠性。
当某个物理链路故障时，数据流量会自动切换到其他正常的链路上，保证通信的连续性和可靠性。
3. 配置灵活性LACP协议允许管理员根据需求配置链路聚合组的模式和优先级，以满足不同网络环境的需求。
探究交换机链路聚合的实际案例
探究交换机链路聚合的实际案例探究交换机链路聚合的实际案例1. 引言交换机链路聚合（Link Aggregation）是一种网络技术，它通过将多条物理链路绑定为一条逻辑链路来增加带宽、提高网络吞吐量和可靠性。
在实际应用中，交换机链路聚合可以发挥重要的作用，特别是在需要高速、可靠的网络连接时。
本文将通过探究几个实际案例，解析交换机链路聚合的应用和优势。
2. 案例一：企业数据中心在企业数据中心，网络连接的性能和可靠性对业务运行至关重要。
传统上，企业数据中心使用单个链路连接交换机和服务器，但这种设计存在带宽瓶颈和单点故障的风险。
通过使用交换机链路聚合技术，管理员可以将多个链路绑定为逻辑链路，实现带宽的叠加和冗余。
这样一来，企业数据中心可以同时实现更高的带宽和更强的容错能力，提高业务连通性和可靠性。
3. 案例二：校园网络校园网络通常需要处理大量的网络流量，包括学生和教职员工的数据传输、在线教育和视频流等。
对于校园网络来说，交换机链路聚合是一个强有力的工具，可以提供更大的带宽和更好的负载均衡。
通过将多条链路绑定为一条逻辑链路，可以将网络流量分散到多个链路上，避免单条链路资源的过度使用和拥塞。
这对于提高用户的网络体验和满足校园网络的高带宽需求非常有帮助。
4. 案例三：云计算中心在云计算中心，交换机链路聚合是实现高性能和高可靠性的关键技术之一。
云计算中心需要处理大量的数据传输和复杂的计算任务，对网络连接的要求非常高。
通过使用交换机链路聚合，云计算中心可以在物理链路故障时使用冗余链路，保障云服务的可用性。
链路聚合还可以提供更大的带宽，满足用户对高速数据上传和下载的需求。
5. 总结和观点交换机链路聚合在实际案例中展现出了其重要性和优势。
无论是企业数据中心、校园网络还是云计算中心，链路聚合都可以提供更高的带宽、更好的负载均衡和更强的容错能力。
在构建大规模网络时，管理员应该考虑采用链路聚合技术，以提高网络的性能和可靠性。
IP网络实验 交换机链路聚合配置
A．创建链路聚合组
S1(config)#interface smartgroup1
B．添加端fei_1/1、fei_1/2到smartgroup1，并设置端口的链路聚合模式为active
S1(config)#interface fei_1/7
S1(config-if)#smartgroupp 1 mode active
Switch(config)#interface fei_1/3
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#vlan 20
Switch(config-vlan)#switchport pvid fei_1/5-6
S1(config-if)#exit
S1(config)#interface fei_1/8
S1(config-if)#smartgroupp 1 mode active
S1(config-if)#exit
C．设置smartgroup1的VLAN链路类型为Trunk或Hybrid
S1(config)#interface smartgroup1
西安邮电学院
实验报告
课题名称：IP网络初级实验
实验名称：交换机链路聚合配置
小组成员：
实验地点：
实验日期：2012年5月28日
指导老师：
1.目的
本实验要求掌握链路聚合原理，掌握交换机链路聚合的配置和使用。
2．实验环境
实验拓扑图如下：
3．实验主要步骤及内容
交换机1和交换机2通过聚合端口相连，由2个物理端口聚合而成。本次实验主要内容是静态聚合的配置。
交换机链路聚合配置
链路聚合配置命令 (1) 创建链路聚合组 交换机(config)# interface smartgroup<smartgroupid> 交换机(config-smartgroupxx)# exit
进入二层接口
交换机(config)#interface < interface-name>
A(config-smartgroup10)# switchport mode trunk
B(config-smartgroup11)# switchport mode trunk
A(config-smartgroup10)# switchport trunk vlan 10
B(config-smartgroup11)# switchport trunk vlan 10
链路聚合配置命令 (2)
查看链路聚合端口状态
交换机# show lacp {[<smartgroup-id>]{counters|internal|neighbors}| sys-id}
交换机# show lacp 2 internal
Smartgroup:2
Actor Agg
LACPDUs Port Oper Port
B(config)# interface smartgroup11
A(config-smartgroup10)# exit
B(config-smartgroup11)# exit
A(config)# interface gei_5/1
B(config)# interface gei_3/5
A(config-gei_5/1)# smartgroup 10 mode active
交换机配置实验报告
交换机配置实验报告
实验目的：配置交换机以实现VLAN划分、端口安全、链路聚合、静态路由等功能。
实验步骤：
1. 确保交换机正常运行，将电脑连接到交换机上，通过串口或者Web界面进行配置。
2. 创建VLAN：
a) 在交换机上创建VLAN，使用命令行或Web界面操作。
b) 将不同的端口分配到不同的VLAN。
3. 配置端口安全：
a) 使用命令行或Web界面配置端口安全，限制每个端口的MAC地址数量。
b) 测试端口安全功能，尝试连接超过限制的设备，检查是否能够正常工作。
4. 配置链路聚合：
a) 使用命令行或Web界面配置链路聚合，将多个端口聚合成一个逻辑链路。
b) 测试链路聚合功能，通过多个端口传输数据，观察是否能够实现负载均衡和冗余备份。
5. 配置静态路由：
a) 使用命令行或Web界面配置静态路由，指定目标网络和出接口。
b) 测试静态路由功能，将数据发送到目标网络，观察交换机是否能够正确路由数据。
实验结果：
1. 成功创建VLAN，并将不同的端口划分到不同的VLAN中。
2. 端口安全功能正常工作，限制了每个端口的MAC地址数量。
3. 链路聚合功能正常工作，实现了负载均衡和冗余备份。
4. 静态路由功能正常工作，能够正确路由数据。
实验总结：
通过配置交换机实现了VLAN划分、端口安全、链路聚合和
静态路由等功能，提高了网络的安全性和性能。
同时，实验过程中学习了交换机的配置和管理技能，对网络设备的工作原理有了更深入的了解。
001-交换机-配置交换机链路聚合
INT ETH-TRUNK 1 TRUNKPORT G 0/0/1 TRUNKPORT G 0/0/2 PORT LINK-TYPE TRUNK PORT TRUNK ALLOW-PASS VLAN 10 20
命令功能
• eth-trunk命令用来将当前接口加入到指定Eth-Trunk中。 • undo eth-trunk命令用来将当前接口从指定Eth-Trunk中删除。 • 缺省情况下，当前接口没有加入任何Eth-Trunk。 • Mode: • 指定Eth-Trunk成员接口发送报文的模式。仅LACP模式的Eth-Trunk支持此配置。缺省情况下，
• #批量加入 • Int eth-trunk 2 • Trunkport gigabitethernet 0/0/1 to 0/0/5
应用场景
• 为了提供更高的连接可靠性并扩大接口带宽，可以使用eth-trunk命令将多个接口捆绑为一个Eth-Trunk
接口。
• 使用interface eth-Trunk命令创建Eth-Trunk后，才能使用eth-trunk命令将接口加入到Eth-Trunk中。
• S5720-HI、S5730-HI、S5731-H-K、S5731-H、S5731-S、S5731S-H、S5731S-S、S5732-H、S5732-H-K、
S6720-HI、S6730-H-K、S6730-H、S6730S-H、S6730-S和S6730S-S每个Eth-Trunk接口下最多可以加入32 个成员接口，S1720X-E、S5730-SI、S5730S-EI、S6720-LI、S6720S-LI、S6720-SI和S6720S-SI每个EthTrunk接口下最多可以加入16个成员接口，其他形态每个Eth-Trunk接口下最多可以加入8个成员接口。 组成Eth-Trunk的接口称为Eth-Trunk的成员接口。对于S5731-H-K、S5731-H、S5731-S、S5731S-H、 S5731S-S、S5732-H、S5732-H-K、S6730-H、S6730-H-K、S6730S-H、S6730-S、S6730S-S、S6720-EI和 S6720S-EI，该取值还可通过命令assign trunk灵活配置，并通过命令display trunk configuration指定Eth-Trunk成员接口发送报文的模式为主动模式。配置为 active模式的Eth-Trunk成员接口会主动发送协商报文。
项目5：交换机之间的链路聚合
项目5：交换机之间的链路聚合
5.2 相关知识
5.2.1以太信道（EtherChannel）概念 5.2.2 以太信道的帧分配和负载均衡 5.2.3 以太信道协商协议 5.2.4 以太信道配置的指导原则 5.2.5 以太信道配置 5.2.6 以太信道故障排除
项目5：交换机之间的链路聚合
5.2.11以.2太相信关道知（识EtherChannel）概念
[on|off|auto［non-silent］| desirable [non-silent]]
项目5：交换机之间的链路聚合
5.2.31以.2太相信关道知协识商协议
用户可配 置模式
开（on） 关（off） 自动（auto） 希望（desirable）
项目5：交换机之间的链路聚合
5.2.31以.2太相信关道知协识商协议
2. 链路聚合控制协议
链路聚合控制协议是一种基于标准的协议，可替代 PagP，它是由IEEE 802.3ad（链路聚合）定义的。交换 机通过具有以太信道功能的端口交换LACP分组。
源IP地址
位
目的IP地址
位
源和目的IP地址 XOR
源MAC地址
位
目的MAC地址 位
源和目的MAC地 XOR
址
源端口号
位
目的端口号
位
源和目的端口号 XOR
交换机型号 6500/4500/3750/3560/2970 6500/4500/3750/3560/2970 6500/4500/3750/3560/2970 6500/4500/3750/3560/2970 6500/4500/3750/3560/2970 6500/4500/3750/3560/2970
把聚合（绑定）多条平行链路，这种方法被称为以太 信道技术。以太信道（EtherChannel）通过把多条链路聚 集成一条逻辑链路来将干道的速度提升到160Mb/s到 160Gb/s。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西安财经学院信息学院Array网络工程与实践实验报告实验名称：生成树实验实验日期：2013年09月02日实验目的：1、了解生成树协议的作用；2、熟悉生成树协议的配置。
实验设计：交换机之间具有冗余链路本来是一件很好的事情，但是它有可能引起的问题比它能够解决的问题还要多。
如果你真的准备两条以上的路，就必然形成了一个环路，交换机并不知道如何处理环路，只是周而复始地转发帧，形成一个“死循环”，这个死循环会造成整个网络处于阻塞状态，导致网络瘫痪。
采用生成树协议可以避免环路。
生成树协议的根本目的是将一个存在物理环路的交换网络变成一个没有环路的逻辑树形网络。
IEEE802.1d 协议通过在交换机上运行一套复杂的算法STA （spanning-tree algorithm），使冗余端口置于“阻断状态”，使得接入网络的计算机在与其他计算机通讯时，只有一条链路生效，而当这个链路出现故障无法使用时，IEEE802.1d 协议会重新计算网络链路，将处于“阻断状态”的端口重新打开，从而既保障了网络正常运转，又保证了冗余能力。
下图为实验时的操作内容图和拓扑结构：设备配置记录：网线连接：步骤：一、正确连接网线，恢复出厂设置之后，做初始配置交换机A：switch#configswitch(Config)#hostname switchAswitchA(Config)#interface vlan 1switchA(Config-If-Vlan1)#ip address 192.168.1.1 255.255.255.0switchA(Config-If-Vlan1)#no shutdownswitchA(Config-If-Vlan1)#exitswitchA(Config)#交换机B：switch#configswitch(Config)#hostname switchBswitchB(Config)#interface vlan 1switchB(Config-If-Vlan1)#ip address 10.1.157.101 255.255.255.0switchB(Config-If-Vlan1)#no shutdownswitchB(Config-If-Vlan1)#exitswitchB(Config)#二、“PC1 ping PC2 –t ”观察现象1、ping不通；2、所有连接网线的端口的绿灯很频繁地闪烁，表明该端口收发数据量很大，已经在交换机内部形成广播风暴。
三、在两台交换机中都使用启用生成树协议switchA(Config)#spanning-tree mode stpMSTP is starting now, please wait...........MSTP is enabled successfully.switchA(Config)#switchB(Config)#spanning-tree mode stpMSTP is starting now, please wait...........MSTP is enabled successfully.switchB(Config)#验证配置：switchA#show spanning-tree-- MSTP Bridge Config Info --Standard : IEEE 802.1sBridge MAC : 00:03:0f:01:25:28Bridge Times : Max Age 20, Hello Time 2, Forward Delay 15Force Version: 3########################### Instance 0 ########################### Self Bridge Id : 32768 - 00:03:0f:01:25:28Root Id : this switchExt.RootPathCost : 0Region Root Id : this switchInt.RootPathCost : 0Root Port ID : 0Current port list in Instance 0:Ethernet0/0/1 Ethernet0/0/2 (Total 2)PortName ID ExtRPC IntRPC State Role DsgBridge DsgPort-------------- ------- --------- --------- --- ---- ------------------ -------Ethernet0/0/1 128.001 0 0 FWD DSGN 32768.00030f012528 128.001Ethernet0/0/2 128.002 0 0 FWD DSGN 32768.00030f012528 128.002switchA#switchB#show spanning-tree-- MSTP Bridge Config Info --Standard : IEEE 802.1sBridge MAC : 00:03:0f:01:7d:b0Bridge Times : Max Age 20, Hello Time 2, Forward Delay 15Force Version: 3########################### Instance 0 ########################### Self Bridge Id : 32768 - 00:03:0f:01:7d:b0Root Id : 32768.00:03:0f:01:25:28四、继续使用“PC1 ping PC2 –t ”观察现象1、能够ping通2、拔掉交换机B端口4的网线，观察现象，写在实验报告中。
3、再插上交换机B端口4的网线，观察现象，写在实验报告中。
五、在switchA和switchB上分别建立VLAN 10，并把e0/0/24口都加入。
再测试四台设备的互通性(应该是SWA和SWB互通，其他都不通，因为跨交换机之间的trunk模式未设置)SwitchB (configure-if-range)#exit六、分别设置switchA的e0/0/1和e0/0/2，,switchB的e0/0/3和e0/0/4口的模式为trunk。
再测试四台设备的互通性(应该是switchA和switchB互通，PC1和PC2互通)。
SwitchA #conf tSwitchA (configure)#int port-channel 1SwitchA (configure-if)#switchport mode trunkSwitchA (configure-if)#switchport trunk native vlan 10SwitchA (configure-if)#exitSwitchB #conf tSwitchB (configure)#int port-channel 1SwitchB (configure-if)#switchport mode trunkSwitchB (configure-if)#switchport trunk native vlan 10SwitchB (configure-if)#exit七、找出switchA和switchB哪个是根交换机？哪个是根端口？哪个是备份端口？哪条是备份链路？哪条是连通链路？SwitchA #conf tSwitchA (configure)#ip route 0.0.0.0 0.0.0.0 192.168.10.254SwitchA (configure)#exitSwitchB #conf tSwitchB (configure)#ip route 0.0.0.0 0.0.0.0 192.168.10.253SwitchB (configure)#exit八、使用“PC1 ping PC2 –t ”，观察实验中的丢包和连接情况。
此时断开两台交换机之间的连通链路，观察丢掉多少个数据包，阻塞端口才能从阻塞变为转发状态，PC2可以重新Ping通。
重新连接断开的链路，再次观察结果。
说明在默认的STP生成树中，冗余链路的延时比较长，影响网络速度和质量。
九、将switchA和switchB的生成树协议指定类型为RSTP。
再次断开即数据转发口，观察丢掉多少个数据包，阻塞端口才能从阻塞变为转发状态，PC2可以重新Ping通。
重新连接，再次观察结果。
说明在RSTP生成树中，冗余链路的延时比较短，加快了收敛速度，大提高了网络速度和质量。
实验效果检测：通过相关命令对每个设备检查其工作情况，是否实现实验目的。
对看到的信息进行解释和分析。
（1）、用PC0 ping 自己的IP，如下图所示，成功：分析：知只要PC本机的网卡和网卡驱动安装完好，就可以ping通。
上图中ping自己的IP可以ping通，说明PC0的网卡和网卡驱动安装完好。
（2）、用PC0 ping 自己的网关，如下图所示，成功：分析：上图中ping自己的本网段的网关可以ping通，说明PC0的路由器和代理服务器设置完好、正确。
（3）、用PC1 ping自己的IP，如下图所示，成功ping通：（原理和PC0 ping 自己的IP相同）（4）、用PC1去ping自己的网关，如下图所示，成功ping通：（原理和PC0 ping 自己的网关相同）（5）、用PC0去ping下一跳的地址，如下图所示，成功ping通：分析：上图的操作PC0 ping 自己的下一跳，可以ping通，说明PC0的路由器和代理服务器设置完好、正确，即第七步的默认路由设置正确。
vlan11中的PC1要ping下一跳，而发现数据包的目的地不再本地网络中，就把数据包转发给自己的网关，再由网关转发给vlan10的网关，vlan10的网关再转发给SwitchA，从而实现PC0和下一跳之间的通信。
（6）、用PC1去ping下一跳的地址，如下图所示，成功ping通：分析：上图的操作PC1 ping 自己的下一跳，可以ping通，说明PC1的路由器和代理服务器设置完好、正确，即第七步的默认路由设置正确。
vlan100中的PC2要ping下一跳，而发现数据包的目的地不再本地网络中，就把数据包转发给自己的网关，再由网关转发给vlan10的网关，vlan10的网关再转发给SwitchB，从而实现PC1和下一跳之间的通信。
实验拓展内容：1．Trunking的优点：价格便宜，性能接近千兆以太网；不需要重新布线，也无需考虑千兆网传输距离极限问题；trunking可以捆绑任何相关的端口，也可以随时取消设置，这样提供了很高的灵活性还可以提供负载均衡能力以及系统容错。
