电磁型继电器检验规程
电磁式继电器检验规程
电磁式继电器检验规程电磁式继电器保护现场检验规程批准：审核：初审：编写：年月日前言为了规范电磁式继电器的现场检验，保证现场检验质量，满足我班人员工作的需要，本着可操作性、实用性的原则，制定本规程。
本规程对现场检修工作具有实际指导意义，使保护检验工作达到程序化、规范化操作，促进工艺标准和修后设备质量的提高，为#5机6KV高压动力保护、#2-6机组6kV、400V动力保护等应用电磁式继电器的保护检验提供了统一的技术规范。
目录一、范围………………………………………………… (04)二、引用标准………………………………………………… (04)三、总则…………………………………………… (04)四、检修管理制度………………………………………………… (05)五、检验项目………………………………………………… (06)六、检验的方法及步骤…………………………………………………… (07)七、设备巡检制度及重点要求…………………………………………………… (09)一、范围本规程规定了电磁式继电器的检验内容、检验要求和试验接线。
本规程适用于我班进行#2-6机组6kV、400V 动力保护等电磁式继电器的现场检验。
本规程主要联系实际，结合调试大纲内容，具有可操作和实用性，有关保护原理和相关逻辑图部分详见电磁式继电器技术说明书。
二、引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 7261—2008 继电器及继电保护装置基本试验方法GB/T 14285—2006 继电保护和安全自动装置技术规程GB 50171—92 电气装置安装工程盘、柜及二次回路结线施工及验收规范DL 478—2001 静态继电保护及安全自动装置通用技术条件DL/T 995—2006 继电保护和电网安全装置检验规程GB/T7261--2000 继电器及装置基本试验方法DL/T478--2001 静态继电保护及安全自动装置通用技术条件JB/T3322--2002 信号继电器JB/T3870--2000 普通中间继电器JB/T8322--1996 双位置继电器三、总则3.1 检验前的准备要求在进行检验之前，工作人员应认真学习原水利电力部颁发的《继电保护和电网安全自动装置现场工作保安规定》、《继电保护及电网安全自动装置检验条例》和本规程，理解和熟悉检验内容和要求。
电磁型继电器实验报告
电磁型继电器实验报告电磁型继电器实验报告引言电磁型继电器是一种常见的电控制器件，广泛应用于电力系统、自动化控制以及通信领域。
本实验旨在通过实际操作，深入了解电磁型继电器的工作原理、特性以及应用。
一、实验目的本实验的主要目的是：1. 了解电磁型继电器的基本结构和工作原理；2. 掌握电磁型继电器的特性参数测试方法；3. 研究电磁型继电器的应用场景。
二、实验仪器与材料1. 电磁型继电器；2. 直流电源；3. 万用表；4. 开关。
三、实验步骤1. 连接电路：将直流电源的正极与电磁型继电器的一个端子相连，将直流电源的负极与电磁型继电器的另一个端子相连。
2. 测量电流：使用万用表测量通过电磁型继电器的电流。
3. 测量电压：使用万用表测量电磁型继电器两端的电压。
4. 测试特性参数：通过改变直流电源的电压，记录电磁型继电器的吸合电流和释放电流，绘制电磁型继电器的特性曲线。
5. 观察工作状态：通过改变直流电源的电压，观察电磁型继电器的工作状态，包括吸合和释放。
四、实验结果与分析1. 电磁型继电器的特性曲线：根据实验数据绘制的特性曲线显示了电磁型继电器的吸合电流和释放电流随电压的变化关系。
从曲线可以看出，随着电压的增加，吸合电流逐渐增大，释放电流逐渐减小。
这说明电磁型继电器对电压的响应是非线性的，存在一个临界值，当电压超过该值时，继电器才能吸合。
2. 工作状态观察：在实验过程中，通过改变直流电源的电压，我们可以观察到电磁型继电器的工作状态。
当电压低于临界值时，继电器保持释放状态；当电压超过临界值时，继电器吸合。
这种特性使得电磁型继电器在电路中可以起到开关的作用。
五、实验总结通过本次实验，我们深入了解了电磁型继电器的工作原理和特性。
实验结果表明，电磁型继电器对电压的响应是非线性的，存在一个临界值。
在实际应用中，我们可以根据电磁型继电器的特性曲线，选择合适的电压来控制继电器的工作状态。
电磁型继电器在电力系统、自动化控制以及通信领域有着广泛的应用，对于实现电路的开关控制具有重要意义。
电磁型继电器检验规程
电磁型继电器检验规程一、总则1.1 本检验规程适用于电磁继电器的全部检验以及部分检验。
1.2 检验前，工作负责人必须组织工作人员学习本规程，要求熟悉和理解本规程。
1.3 本继电器检验周期为：全部检验：每4年进行1次；部分检验：每2年进行1次。
二、概述电磁继电器广泛用于现场低电压继电器及联锁回路、过电流保护、保护动作延时、接点容量、接点的扩展、报警信号等回路等。
三、职责本检验规程经设备部电气专业人员编制。
四、试验设备及接线的基本要求4.1 试验仪器应检验合格，其精度不低于0.5级。
4.2 试验回路接线原则，应使加入继电器的电气量与实际情况相符。
4.3试验设备：调压器、直流电源、继电继电器测试仪等。
五、试验条件和要求注意事项5.1交、直流试验电源质量和接线方式等要求参照《继电继电器及电网安全自动继电器检验规程》有关规定执行。
5.2试验前应检查屏柜及继电器接线端子是否有螺丝松动。
5.3使用的试验仪器必须与屏柜可靠接地。
5.4为保证检验质量，对所有特性试验中的每一点，应重复试验三次，其中每次试验的数据与整定值的误差要求<5%，继电器逻辑符合设计要求。
六、试验前的准备6.1 在现场进行检验工作前，应认真了解被检验继电器的一次设备情况及其相邻的一、二次设备情况，与运行设备关联部分的详细情况，据此制定在检验工作全过程中确保系统安全运行的技术措施。
6.2 应具备与实际状况一致的图纸、上次检验的记录、最新定值通知单、标准化作业指导书、合格的仪器仪表、备品备件、工具和连接导线等。
6.3. 对继电器的整定试验，应按有关继电继电器部门提供的定值通知单进行。
工作负责人应熟知定值通知单的内容，核对所给的定值是否齐全，所使用的电流、电压试验仪器是否与现场实际情况相符合。
6.4. 继电继电器检验人员在运行设备上进行检验工作时，必须事先取得运行人员的同意，遵照电业安全工作相关规定履行工作许可手续，并在运行人员将继电器的所有出口连片断开之后，才能进行检验工作。

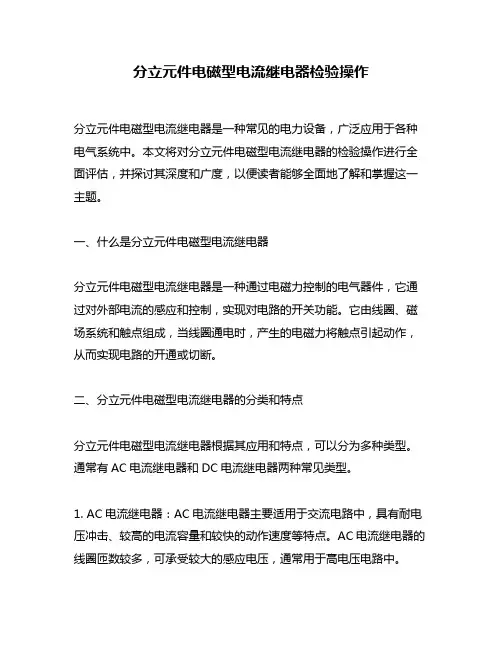

分立元件电磁型电流继电器检验操作
分立元件电磁型电流继电器检验操作分立元件电磁型电流继电器是一种常见的电力设备，广泛应用于各种电气系统中。
本文将对分立元件电磁型电流继电器的检验操作进行全面评估，并探讨其深度和广度，以便读者能够全面地了解和掌握这一主题。
一、什么是分立元件电磁型电流继电器分立元件电磁型电流继电器是一种通过电磁力控制的电气器件，它通过对外部电流的感应和控制，实现对电路的开关功能。
它由线圈、磁场系统和触点组成，当线圈通电时，产生的电磁力将触点引起动作，从而实现电路的开通或切断。
二、分立元件电磁型电流继电器的分类和特点分立元件电磁型电流继电器根据其应用和特点，可以分为多种类型。
通常有AC电流继电器和DC电流继电器两种常见类型。
1. AC电流继电器：AC电流继电器主要适用于交流电路中，具有耐电压冲击、较高的电流容量和较快的动作速度等特点。
AC电流继电器的线圈匝数较多，可承受较大的感应电压，通常用于高电压电路中。
2. DC电流继电器：DC电流继电器主要适用于直流电路中，具有较小的电流容量和较慢的动作速度等特点。
DC电流继电器的线圈匝数较少，适用于低电压和小电流的场合。
三、分立元件电磁型电流继电器的检验操作对于分立元件电磁型电流继电器的检验操作，我们可以从以下几个方面进行评估。
1. 外观检查：需要检查继电器的外观是否完好无损，有无明显变形或磨损。
还应检查连接端子是否松动，触点是否干净可靠。
2. 参数检测：继电器的参数检测是判断其性能是否符合要求的重要环节。
通过使用特定的测试仪器，可以对继电器的电流容量、触点电阻、启动电流等参数进行测量和评估。
3. 动作特性测试：动作特性测试是评估继电器动作可靠性的关键步骤。
通过施加不同的电流或电压信号，观察继电器的触点动作情况，并记录动作时间、回弹时间等参数。
4. 绝缘电阻测试：为了确保继电器在使用中不会发生漏电或短路等问题，需要进行绝缘电阻测试。
测试时，将继电器的触点与线圈之间进行绝缘测试，并记录测试结果。
电磁型时间继电器实验作业指导书
电磁型时间继电器实验作业指导书一、实验目的熟悉DS-20系列时间继电器的实际结构，工作原理，基本特性，掌握时限的整定和试验调整方法。
二、预习与思考1、绝缘测试时发现绝缘电阻下降，且不符合要求，是什么原因引起的？2、影响起动电压、返回电压的因素是什么？3、在某一整定点的动作时间测定，所测得数值大于（或小于）该点的整定时间，并超出允许误差时，将用什么方法进行调整？4、根据你所学的知识说明时间继电器常用在哪些继电保护装置及自动化电路中？三、原理说明DS-20系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制原则进行动作。
DS-20系列时间继电器是带有延时机构的吸入式电磁继电器，其中DS-21～DS-24 是内附热稳定限流电阻型时间继电器(线圈适于短时工作)，DS-21/c～DS-24/c是外附热稳定限流电阻型时间继电器(线圈适于长时工作)。
DS-25～28是交流时间继电器。
该继电器具有一付瞬时转换触点，一付滑动主触点和一付终止主触点。
继电器内部接线见图2-1。
图2-1 时间继电器内部接线图当加电压于线圈两端时，衔铁克服塔形弹簧的反作用力被吸入，瞬时常开触点闭合，常闭触点断开，同时延时机构开始启动，先闭合滑动常开主触点，再延时后闭合终止常开主触点，从而得到所需延时，当线圈断电时，在塔形弹簧作用下，使衔铁和延时机构立刻返回原位。
从电压加于线圈的瞬间起到延时闭合常开主触点止，这段时间就是继电器的延时时间，可通过整定螺钉来移动静接点位置进行调整，并由螺钉下的指针在刻度盘上指示要设定的时限。
12181716151413DS-21~22时间继电器正面内部接线图1234181716151413DS-21/C~22/C时间继电器正面内部接线图V1256181716151413VR5656VR3434四、实验设备序号设备名称使用仪器名称数量1ZB13 DS-23时间继电器12ZB43 800Ω可调电阻13ZB03 数字电秒表14ZB31 直流电压、电流表各15DZB01 可调直流操作电源1路61000V兆欧表 17万用表 1五、实习步骤和要求1、内部结构检查（1）观察继电器内部结构，检查各零件是否完好，各螺丝固定是否牢固，焊接质量及线头压接应保持良好。
电磁型电流继电器实验
实验一电磁型电流继电器实验一、实验目的熟悉DL型电流继电器的实际结构、工作原理、基本特性；掌握动作电流值及其相关参数的整定方法。
二、预习与思考1、电流继电器的返回系数为什么恒小于１？2、动作电流（压）、返回电流（压）和返回系数的定义是什么？3、实验结果如返回系数不符合要求，你能正确地进行调整吗？4、返回系数在设计继电保护装置中有何重要用途？三、原理说明DL—20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。
DL—20c系列继电器的内部接线图见图1一1。
上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。
过电流继电器：当电流升高至整定值（或大于整定值）时，继电器立即动作，其常开触点闭合，常闭触点断开。
继电器的铭牌刻度值是按电流继电器两线圈串联，若继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。
转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。
图1-1电流继电器内部接线图图1-212348765D L -21CD Y-21C、26C12348765D L -23CD Y-23C、28C 12348765D L -22CD Y-22C 12348765D L -24C D Y-24C、29C12348765D L -25CD Y-25C变触点通断指示灯四、实验设备五、实验步骤和要求实验接线图1－2为电流继电器的实验接线，可根据下述实验要求分别进行。
实验参数电流值可用单相自耦调压器、变流器、变阻器等设备进行调节。
实验中每位学生要注意培养自己的实践操作能力，调节中要注意使参数平滑变化。
1.电流继电器的动作电流和返回电流测试（1）选择ZB11继电器组件中的DL—24C/6型电流继电器，确定动作值并进行初步整定。
本实验整定值为2A及4A的两种工作状态见表1－2。
（2）根据整定值要求对继电器线圈确定接线方式（串联或并联）；（3）按图1--2接线，检查无误后，调节自耦调压器及变阻器，增大输出电流，使继电器动作。
分立元件电磁型电流继电器检验操作
文章标题：深度探讨分立元件电磁型电流继电器检验操作一、引言在现代工业中，电磁型电流继电器作为一种重要的电气元件，被广泛应用于电力系统的过载和短路保护以及自动化控制领域。
在使用这种元件时，正确的检验操作显得尤为重要。
本文将深入探讨分立元件电磁型电流继电器检验操作，帮助读者更全面地理解和掌握相关知识。
二、分立元件电磁型电流继电器概述分立元件电磁型电流继电器是一种利用电磁力原理，通过电磁吸引铁芯的动作，来实现对电路进行保护和控制的电器。
它主要由电磁铁、触点组、磁性系统等组成，具有动作迅速、结构简单、可靠性高等特点。
在电力系统中，它承担着过载保护、短路保护、互感器电流过载保护等重要功能，因此对其检验操作显得尤为重要。
三、电磁型电流继电器检验操作的基本流程要对分立元件电磁型电流继电器进行检验，需要按照一定的流程和方法进行操作。
具体步骤如下：1. 开始检验前的准备工作在进行检验之前，首先需要做好检验设备的准备工作。
包括检验仪器的校准、检查电源和接线、确认被测继电器型号和参数等。
2. 静态特性检验通过对电磁型电流继电器的静态特性进行检验，可以了解其动作特性和静态特性是否符合设计要求。
包括吸合电流、释放电流、动作时间、释放时间等指标的检验。
3. 动作特性检验通过对电磁型电流继电器的动作特性进行检验，可以判定其在实际工作中的性能是否良好。
包括动作特性曲线的绘制和比较、动作电流的检验等。
4. 短路保护检验针对电磁型电流继电器在电力系统中的短路保护功能，需要进行相应的检验操作，以确保其在短路故障时能够可靠地动作并切断故障电流。
5. 过载保护检验对于其在电力系统中的过载保护功能，也需要进行相应的检验操作，以确认其对于过载电流的响应和保护能力是否符合要求。
四、个人观点和理解对于分立元件电磁型电流继电器的检验操作，我认为需要综合考虑其静态特性和动作特性，以及在实际电力系统中的应用要求。
只有综合考虑了这些方面，才能确保继电器在工作中能够可靠地发挥其保护和控制功能。
(整理)电磁型时间继电器和中间继电器实验
实验二电磁型时间继电器和中间继电器实验【实验名称】电磁型时间继电器和中间继电器实验【实验目的】1.熟悉时间继电器和中间继电器的实际结构、工作原理和基本特性；2.掌握时间继电器和中间继电器的的测试和调整方法。
【预习要点】1.复习电磁型时间、中间继电器相关知识。
2.影响起动电压、返回电压的因素是什么？【实验仪器设备】【实验原理】DS-20系列时间继电器为带有延时机构的吸入式电磁继电器。
继电器具有一付瞬时转换触点，一付滑动延时动合主触点和一付终止延时动合主触点。
当电压加在继电器线圈两端时，唧子（铁芯）被吸入，瞬时动合触点闭合，瞬时动断触点断开，同时延时机构开始起动。
在延时机构拉力弹簧作用下，经过整定时间后，滑动触点闭合。
再经过一定时间后，终止触点闭合。
从电压加到线圈的瞬间起，到延时动合触点闭合止的这一段时间，可借移动静触点的位置以调整之，并由指针直接在继电器的标度盘上指明。
当线圈断电时，唧子和延时机构在塔形反力弹簧的作用下，瞬时返回到原来的位置。
DS-20系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制进行动作。
中间继电器，用于继电保护与自动控制系统中传递中间信号，以增加触点的数量及容量。
【实验内容】1．时间继电器的动作电流和返回电流测试实验接线见图2-1，选用EPL-05挂箱的DS-21型继电器，整定范围（0.25-1.25s）。
Rp采用EPL-14的900 电阻盘（分压器接法），注意图2-1中Rp的引出端（A3、A2、A1）接线方式，不要接错，并把电阻盘调节旋钮逆时针调到底。
开关S采用EPL-14的按钮开关SB1，处于弹出位置，即断开状态。
直流电压表位于EPL-19。
图2-1 时间继电器动作电压、返回电压实验数字电秒表的使用方法：“启动”两接线柱接通，开始计时，“停止”两接线柱接通，结束计时。
（1）动作电压U的测试d合上220V直流电源船型开关和按钮开关SB1，顺时针调节可变电阻Rp使输出电压从最小位置慢慢升高，并观察直流电压表的读数。
电磁型电流继电器和时间继电器实验指导书
一、实验目的（1）了解电磁型电流继电器和时间继电器的构造、特性，掌握继电器基本参数（电流，时间）的调整方法。
（2）了解继电保护测试仪的功能和使用方法。
二、实验类型验证型三、实验仪器MRT-2000多功能继电保护测试仪，电流继电器、时间继电器。
四、实验原理1)电流继电器：反应通入电流线圈的电流与其整定值电流大小，动作于接点瞬时闭合，通过改变整定把守的位置（改变制动弹簧的弹力），可以改变电流继电器的整定值。
2)时间继电器：反应工作线圈是否接通额定工作电压（一般是直流电压），动作于接点经整定时间后延时闭合，通过改变静触点的位置（改变动触点的行程），达到改变整定值的目的。
五、实验内容和要求1、电流继电器起动电流，返回电流实验。
1.1、实验接线如图（一）熟悉继电器额定参数。
·按图接线。
·请老师检查接线。
·按附录I 有关章节所述，打开测试仪电源。
·在测试仪人-机对话界面设置各量。
·测试仪使用方法见附录Ⅰ有关章节（建议用手动试验）图（一）1.2、测定DL 型继电器的起动电流：使继电器线圈串联，整定把手放在最大位置，输入电流从零开始逐步增加，直到继电器接点闭合。
使继电器刚好能动作的最小电流即为动作电流dz I 。
注意：测试过程中电流步长值要适当（0.01A 数量级）。
起动电流可用下列方法进行整定i)利用改变继电器的线圈串联或并联，进行整定值范围的选择。
当线圈串联时，其动作值的范围即为刻度盘上所示的值。
当线圈并联时，其动作值为刻度盘上值的两倍。
电磁型电流继电器和时间继电器实验指导书ii)改变整定把守的位置（改变弹簧的拉力）可进行起动电流的均匀整定。
1．3、测定DL 型继电器的返回电流：待继电器动作后，使通入的电流平滑下降直至使继电器接点返回，此时电流即为继电器的返回电流h I 。
1.4、返回系数：将测出的dz I ,h I 数值填入(一)中，计算返回系数。
h K = dzhI I 电流继电器的返回系数 h K 不应小于0.85。
实验一电磁型电流继电器实验要点
实验一电磁型电流继电器实验要点引言：电磁型电流继电器是一种常用的电气元件，广泛应用于自动化、电力、通信等领域。
其主要工作原理是利用电流通过电磁线圈产生的磁场来控制开关动作，从而实现电路的分合。
在实验中，我们将学习电磁型电流继电器的工作原理、特性和应用，掌握它的电气参数和使用方法。
实验目的：1.了解电磁型电流继电器的工作原理和特性；2.熟悉电磁型电流继电器的接线方式和测试方法；3.掌握电磁型电流继电器的电气参数测量和分析方法；4.学会运用电磁型电流继电器进行电路控制和保护。
实验器材和设备：1.电磁型电流继电器；2.直流稳压电源；3.直流电压表；4.直流电流表；5.电阻箱；6.实验线缆。
实验步骤：1.连接电路：将电磁型电流继电器与电源和负载连接。
确保电路接线正确、牢固可靠。
2.测量电流继电器的额定电流和额定电压。
a.将直流稳压电源连接到电磁线圈，并调节输出电压为额定电压。
b.通过直流电流表测量电磁线圈的电流，记录为额定电流。
3.测量电磁型电流继电器的静态特性。
a.改变电源电压，记录电磁线圈电流和继电器触发状态的对应关系。
b.绘制电流-电压曲线，分析继电器的触发电压和控制电流。
4.测量电磁型电流继电器的动态特性。
a.施加脉冲电流或脉冲电压，记录继电器的响应时间和延迟时间。
b.分析继电器的动态特性，了解其适用范围和限制。
5.进行电气参数测量。
a.测量触点电阻和绝缘电阻。
b.测量继电器的功耗和效率。
6.进行实际应用实验。
a.利用电磁型电流继电器实现电路保护器的控制。
b.进行过流、欠压等实际故障的模拟实验。
c.分析电磁型电流继电器在实际应用中的优点和缺点。
实验注意事项：1.在接线时，要保持电路的稳定和可靠。
避免电路短路、错接、故障等情况。
2.在测量电磁线圈电流时，需要使用合适的电流表，并注意电流表的量程和精度要求。
3.实验中应注意安全，避免电源短路、触电等事故发生。
实验结束后，及时切断电源。
4.在进行动态特性测量时，应控制好脉冲电流和脉冲宽度，避免电磁型电流继电器的损坏或性能下降。
电磁型时间继电器信号继电器中间继电器实验指导书
实验二、电磁型时间继电器、信号继电器、中间继电器实验一、实验目的1、熟悉时间继电器的实际结构、工作原理、基本特性、掌握时限的整定和试验调试方法2、熟悉和掌握信号继电器的工作原理、实际结构、基本特性及其工作参数和释放参数的测定。
3、熟悉和掌握中间的工作原理、实际结构、基本特性及其中间几点起的测试和调整方法。
二、预习与思考1、影响时间继电器起动电压、返回电压的因素是什么？2、DXM—2A 型信号继电器具有那些特点？3、信号继电器实验时为什么要注意工作线圈的极性和释放线圈的极性？如接反了会出现什么情况？4、根据你所学的知识说明时间继电器常用在哪些继电保护装置电路？5、发电厂、变电所的继电器保护及自动装置中常用哪几种中间继电器？三、原理说明1、时间继电器DS—20 系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制原则进行动作。
DS—20系列时间继电器是带有延时机构的吸入式电磁继电器，其中DS-21〜DS-24是内附热稳定限流电阻型时间继电器（线圈适于短时工作），DS-21/C〜DS— 24/C是外附热稳定限流电阻型时间继电器（线圈适于长时工作）。
DS-25〜28是交流时间继电器。
该继电器具有一付瞬时转换触点，一付滑动主触点和一付终止主触点。
继电器内部接线见图2-1图2-1 时间继电器内部接线图当加电压于线圈两端时，衔铁克服塔形弹簧的反作用力被吸入，瞬时常开触点闭合，常闭触点断开，同时延时机构开始启动，先闭合滑动常开主触点，再延时后闭合终止常开主触点，从而得到所需延时，当线圈断电时，在塔形弹簧作用下，使衔铁和延时机构立刻返回原位。
从电压加于线圈的瞬间起到延时闭合常开主触点止，这段时间就是继电器的延时时间，可通过整定螺钉来移动静接点位置进行调整，并由螺钉下的指针在刻度盘上指示要设定的时限2、信号继电器DXM—2A型信号继电器适用于直流操作的继电保护线路和自动控制线路中作远距离复归的动作指示。
继电器检验标准
继电器检验标准This model paper was revised by the Standardization Office on December 10, 2020继电器检验标准1、目的本检验规范为了进一步提高继电器的质量，在继电器进料时严格把关，特制定出适应本公司的继电器检验标准，为继电器检验提供科学、客观的方法。
对于某些无法用定量表明的缺陷，用供需双方制订的检验标准和封样的办法加以解决。
2、适用范围本检验规范适用于我司对外所有采购之电磁继电器的检验及验收。
3、参照文件本检验规范参照《IQC作业操作规程》、《原材料外观检验规范》等。
4、内容检验工具卡尺、烙铁、锡线、万用表、CL6013、CL302、SS1792C直流可调源、耐压测试仪、绝缘电阻测试仪。
术语电磁继电器：主要利用电磁感应原理而工作的，一般由铁心、电磁线圈、衔铁、复位弹簧、触点、支座及引脚等组成。
触点形式（常开）：线圈未通电时处于断开状态的静触点，称为常开触点，用字母D或A 表示。
触点形式（常闭）：线圈未通电时处于接通状态的静触点，称为常闭触点，用字母H或B 表示。
触点形式（转换）：一个动触点与一个静触点常闭，而同时与一个静触点常开，形成一开一闭的转换触点形式，用字母Z或C表示。
线圈电源：指继电器使用的电源是直流还是交流。
线圈电阻：指线圈的电阻值大小，且满足此式：额定工作电压/线圈电阻=额定工作电流。
额定工作电压（电流）：指继电器能够可靠工作的电压或电流。
吸合电压（电流）：指继电器从释放状态到吸合工作时的最小电压或最小电流，又称动作电压（电流）。
释放电压（电流）：指继电器从吸合状态转换到释放状态时的最大电压或最大电流。
触点负荷：指触点能够承受的最大负载能力，又称触点容量。
继电器触点在工作时的电压或电流值不应超过该项的规定值，否则会将触点损伤。
检验项目及检验方法外观外包装箱应规范、整洁，并具有产品标识，应无破损、污物等不良现象。
电磁型电流继电器和电压继电器实验作业指导书
电磁型电流继电器和电压继电器实验作业指导书实验名称：电磁型电流继电器和电压继电器实验作业指导书一、实验目的本实验旨在通过实际操作，掌握电磁型电流继电器和电压继电器的原理、结构和工作特性，提高学生对继电器的理论知识的理解和实践能力。
二、实验器材和材料1. 电源：直流电源、交流电源2. 电流表、电压表、万用表3. 电磁型电流继电器、电压继电器4. 电阻箱、电容器、电感器5. 连接线、插头、插座等三、实验原理1. 电磁型电流继电器原理：电磁型电流继电器是一种利用电磁吸引力产生动作力，控制大电流的开关装置。
当通过电磁绕组的电流达到一定值时，产生的磁场将吸引铁芯，使其动作，从而实现开关的闭合或断开。
2. 电压继电器原理：电压继电器是一种利用电压信号控制输出电路的装置。
当输入电压达到设定值时，继电器内部的电路将闭合或断开，从而控制外部电路的通断。
四、实验步骤1. 实验前准备：- 将实验器材准备齐全，并检查是否完好。
- 将电源接入实验台，确保电源工作正常。
- 将电流表、电压表、万用表等测量仪器连接好。
2. 实验电磁型电流继电器：- 将电磁型电流继电器连接至电路中，注意正确连接继电器的线路。
- 调节直流电源的电压，逐渐增加电流，观察继电器的动作情况。
- 记录电流和继电器动作的关系，绘制电流-动作曲线。
3. 实验电压继电器：- 将电压继电器连接至电路中，注意正确连接继电器的线路。
- 调节交流电源的电压，逐渐增加电压，观察继电器的动作情况。
- 记录电压和继电器动作的关系，绘制电压-动作曲线。
4. 实验数据处理与分析：- 根据实验记录的数据，绘制电流-动作曲线和电压-动作曲线。
- 分析曲线特点，探讨电流继电器和电压继电器的工作特性。
- 讨论实验结果与理论知识的一致性，总结实验的主要结论。
五、实验注意事项1. 实验时应注意安全，避免触电和短路等危险情况。
2. 实验器材使用前应进行检查，确保无损坏和故障。
3. 操作仪器时应轻拿轻放，避免碰撞和损坏。
实验一 电磁型电流继电器实验要点
实验一电磁型电流继电器实验一、实验目的熟悉DL 型电流继电器的实际结构、工作原理、基本特性；掌握动作电流值及其相关参数的整定方法。
二、预习与思考1、电流继电器的返回系数为什么恒小于１？2、动作电流（压）、返回电流（压）和返回系数的定义是什么？3、实验结果如返回系数不符合要求，你能正确地进行调整吗？4、返回系数在设计继电保护装置中有何重要用途？三、原理说明DL —20c 系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。
DL —20c 系列继电器的内部接线图见图1一1。
上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。
过电流继电器：当电流升高至整定值（或大于整定值）时，继电器立即动作，其常开触点闭合，常闭触点断开。
继电器的铭牌刻度值是按电流继电器两线圈串联，若继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。
转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。
DY-21C、26C IIIIIIDY-22CDY-23C、28C8 DY-25CDY-24C、29C图1-1电流继电器内部接线图图1-2电流继电器实验接线图四、实验设备五、实验步骤和要求实验接线图1－2为电流继电器的实验接线，可根据下述实验要求分别进行。
实验参数电流值可用单相自耦调压器、变流器、变阻器等设备进行调节。
实验中每位学生要注意培养自己的实践操作能力，调节中要注意使参数平滑变化。
1. 电流继电器的动作电流和返回电流测试（1）选择ZB11继电器组件中的DL —24C/6型电流继电器，确定动作值并进行初步整定。
本实验整定值为2A 及4A 的两种工作状态见表1－2。
（2）根据整定值要求对继电器线圈确定接线方式（串联或并联）；（3）按图1--2接线，检查无误后，调节自耦调压器及变阻器，增大输出电流，使继电器动作。
读取能使继电器动作的最小电流值，即使常开触点由断开变成闭合的最小电流，记入表1－2；动作电流用I dj 表示。
电磁型中间继电器实验报告
电磁型中间继电器实验报告电磁型中间继电器实验报告一、引言中间继电器是一种常用的电气元件，它能够通过控制一个电路的开关状态来控制另一个电路。
其中，电磁型中间继电器是一种常见的类型，它利用电磁力使得触点闭合或断开。
本实验旨在通过搭建一个简单的电磁型中间继电器实验装置，探究其工作原理和特性。
二、实验装置1. 电源：使用直流稳压电源供应实验所需的直流电。
2. 电磁型中间继电器：选用一款适合实验要求的中间继电器。
3. 开关：用于控制中间继电器的通断状态。
4. 串联灯泡：连接在触点上，用于显示中间继电器是否闭合。
三、实验步骤1. 搭建实验装置：将直流稳压电源连接到中间继电器的线圈端口上，将串联灯泡连接到触点上，并通过开关将两者连接起来。
2. 施加控制信号：打开直流稳压电源，并通过开关施加控制信号给中间继电器。
3. 观察实验现象：观察串联灯泡的亮灭情况，以及中间继电器的触点状态。
四、实验结果与分析1. 控制信号对中间继电器的影响：通过改变控制信号的大小和极性，可以控制中间继电器的通断状态。
当控制信号施加到中间继电器时，其线圈会产生磁场，从而使得触点闭合或断开。
2. 中间继电器的工作特性：通过实验观察，我们可以发现中间继电器具有以下特性：a) 线圈电流与磁场强度成正比关系：当线圈电流增大时，磁场强度也随之增大。
b) 触点闭合时间与线圈电流成正比关系：当线圈电流增大时，触点闭合时间变短。
c) 触点闭合稳定性：在稳定工作状态下，触点应保持闭合状态，并能够承受一定的负载。
五、实验总结通过本次实验，我们对电磁型中间继电器的工作原理和特性有了更深入的了解。
中间继电器作为一种常见的控制元件，在实际应用中具有广泛的用途。
它可以实现电路之间的隔离和信号传递，具有较高的可靠性和稳定性。
在今后的学习和工作中，我们可以进一步应用中间继电器来设计和控制各种电气系统。
六、致谢在此，我们要感谢实验装置的提供者，并对指导老师在实验过程中给予的帮助表示衷心的感谢。
电磁型时间继电器实验要点

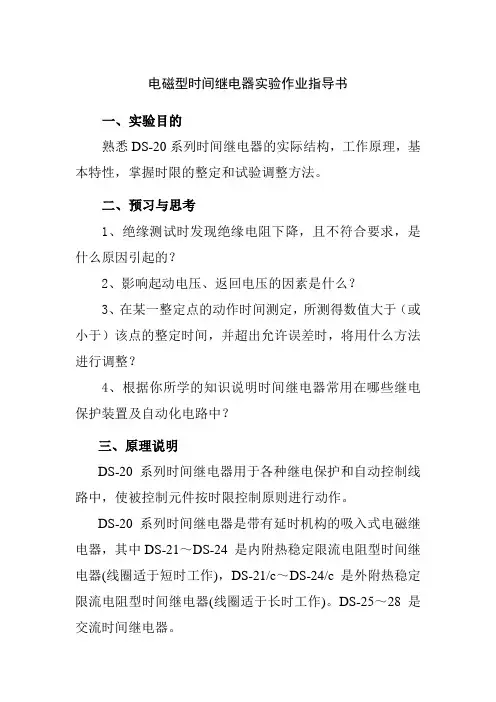

电磁型时间继电器实验一、实验目的熟悉DS—20系列时间继电器的实际结构，工作原理，基本特性，掌握时限的整定和试验调整方法以。
二、预习与思考1、绝缘测试时发现绝缘电阻下降，且不符合要求，是什么原因引起的？2、影响起动电压、返回电压的因素是什么？3、在某一整定点的动作时间测定，所测得数值大于（或小于）该点的整定时间，并超出允许误差时，将用什么方法进行调整？4、根根你所学的知识说明时间继电器常用在哪些继电保护装置及自动化电路中？三、原理说明DS—20系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制原则进行动作。
DS—20系列时间继电器是带有延时机构的吸入式电磁继电器，其中DS—21~DS—24是内附热稳定限流电阻型时间继电器（线圈适于短时工作），DS—21/c~DS—24/c是外附热稳定限流型时间继电器（线圈适于长时工作）。
DS—25~28是交流时间继电器。
该继电器具有一付瞬时转换触点，一付滑动主触点和一付终止主触点。
继电器内部接线见图2—1。
当加电压于线圈两端时，衔铁克服塔形弹簧的反作用力被吸入，瞬时常开触点闭合，常闭触点断开，同时延时机构开始启动，先闭合滑动常开主触点，再延时后闭合终止常开主触点，从而得到所需延时，当线圈断电时，在塔形弹簧作用下，使衔铁和延时机构立刻返回原位。
从电压加于线圈的瞬间起到延时闭合常开主触点止，这段时间就是继电器的延时时间，可通过整定螺钉来移动静接点位置进行调整，并由螺钉下的指针在刻度盘上指示要设定的时限。
四、实验设备序号设备名称使用仪器名称数量1 ZB13 DS—23时间继电器12 ZB43 800欧可调电阻 13 ZB03 数字电秒表 14 ZB31 直流电压、电流表各15 DZB01 可调直流操作电源 1路6 1000V兆欧表 17 万用表 1五、实习步骤和要求1、内部结构检查（1）观察继电器内部结构，检查各零件是否完好，各螺丝固定是否牢固，焊接质量及接线头压接应保持良好。
(整理)电磁型电流继电器和电压继电器实验
实验一电磁型电流继电器和电压继电器实验【实验名称】电磁型电流继电器和电压继电器实验【实验目的】1.熟悉DL型电流继电器和DY型电压继电器的的实际结构，工作原理、基本特性；2.学习动作电流、动作电压参数的整定方法。
【预习要点】1.复习电磁型电流、电压继电器相关知识。
2.电流继电器的返回系数为什么恒小于1？【实验仪器设备】【实验原理】DL-20C系列电流继电器和DY-20C系列电压继电器为电磁式继电器。
由电磁系统、整定装置、接触点系统组成。
当线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。
转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。
改变线圈的串并联接法，可获得不同的额定值。
图1-1DL-20C系列电流继电器铭牌刻度值，为线圈并联时的额定值。
继电器用于反映发电机，变压器及输电线短路和过负荷的继电保护装置中。
DY-20C系列电压继电器铭牌刻度值，为线圈串联时的额定值。
继电器用于反映发电机、变压器及输电线路的电压升高（过压保护）或电压降低（低电压起动）的继电保护装置中。
【实验内容】1．电流继电器的动作电流和返回电流测试a.选择EPL-04组件的DL-21C过流继电器（额定电流为6A），确定动作值并进行整定。
本实验整定值为2.7A及5.4A两种工作状态。
b .根据整定值要求对继电器线圈确定接线方式；注意：（1）过流继电器线圈可采用串联或并联接法，如图1-2所示。
其中串联接法电流动作值可由转动刻度盘上的指针所对应的电流值读出，并联接法电流动作值则为串联接法的2倍。
（2）串并联接线时需注意线圈的极性，应按照要求接线，否则得不到预期的动作电流值。
（a）串联（b）并联图1-2 过流继电器线圈接法c .按图1-3接线（采用串联接法），调压器T、变压器T2和电阻R均位于EPL-20，220V直流电源位于EPL-18，交流电流表位于EPL-12，量程为10 A。
并把调压器旋钮逆时针调到底。
图1-3 过流继电器实验接线图d．检查无误后，合上主电路电源开关和220V直流电源船型开关，顺时针调节自耦调压器，增大输出电流，并同时观察交流电流表的读数和光示牌的动作情况。
电磁型继电器实验报告
一、实验目的1. 了解电磁型继电器的基本原理、构造和分类。
2. 掌握电磁型继电器的动作值、返回值和返回系数的测量方法。
3. 分析电磁型继电器的特性和工作原理。
4. 熟悉电磁型继电器在电力系统中的应用。
二、实验原理电磁型继电器是一种利用电磁作用来实现电路自动切换的电器。
当通过电磁铁线圈的电流达到或超过整定值时，电磁铁产生的磁力足以克服反作用力矩，使衔铁动作，从而实现电路的切换。
电磁型继电器按反应的电量性质可分为电流继电器、电压继电器、功率继电器、阻抗继电器、频率继电器等；按作用分为起动动作继电器、中间继电器、时间继电器、信号继电器等。
三、实验器材1. 电磁型继电器：电流继电器、电压继电器、功率继电器等。
2. 电流表、电压表、电阻箱、调压器、电源等。
3. 实验电路板、导线、连接器等。
四、实验步骤1. 电磁型电流继电器实验（1）将电流继电器按照实验电路图连接到电路中。
（2）调整电阻箱的阻值，使电流继电器的线圈两端电压为额定电压。
（3）逐渐增大电流，观察电流继电器是否动作，并记录动作电流值。
（4）减小电流，观察电流继电器是否返回，并记录返回电流值。
（5）计算返回系数：返回系数 = 返回电流 / 动作电流。
2. 电磁型电压继电器实验（1）将电压继电器按照实验电路图连接到电路中。
（2）调整调压器的输出电压，使电压继电器的线圈两端电压为额定电压。
（3）逐渐增大电压，观察电压继电器是否动作，并记录动作电压值。
（4）减小电压，观察电压继电器是否返回，并记录返回电压值。
（5）计算返回系数：返回系数 = 返回电压 / 动作电压。
3. 电磁型功率继电器实验（1）将功率继电器按照实验电路图连接到电路中。
（2）调整电阻箱和调压器的阻值和输出电压，使功率继电器的线圈两端电压和电流为额定值。
（3）逐渐增大功率，观察功率继电器是否动作，并记录动作功率值。
（4）减小功率，观察功率继电器是否返回，并记录返回功率值。
（5）计算返回系数：返回系数 = 返回功率 / 动作功率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
