第一章织物基本知识和上机图
织物的上机图
２、方格表示法：
什么是意匠纸？ 用来描绘织物组织的带有格子的纸称为意匠纸。
纵行格子代表经纱；横行格子代表纬纱。 每一个格子代表一个组织点。
１ ２ ３ ４ ５ ６ （甲）
1 2 3 4 5 6 （乙）
1.2.3 穿综图
表示将组织图中的各根经纱穿入各页综页内
顺序的图解。
穿综的目的是：根据所设计的织物组织，
穿筘的其他表示方法：
文字说明、加括号、横线及其他表示方法。
空筘的表示方法：有三种
1、在穿综图中以
表示；
2、只画穿综图和纹板图时，在穿综图上以空白格表 示；
3、以数字表示穿综图与穿筘图时,空筘以“0”表示。
[1 2 1 0 3 4 3 0 1 2 1 0 3 4 3 0] 3入
课后复习题：
1、什么是顺穿？在什么情况下采用顺穿？ 2、什么是飞穿？在什么情况下采用飞穿？ 3、照图穿法的优缺点是什么？ 4、在什么情况下采用分区穿法？ 5、在什么情况下采用间断穿法？ 6、筘的作用什么？
4 3 21
1 2 3 4 5 6 7 8
１）单式山行穿法：
其方法是：按照顺穿的规律，将经纱从第１页综开始 依次穿到最后一页综，然后再改变穿综的方向穿若干根 经纱。第一页综与最后一页综只穿一根经纱。
穿综循环ｒ＝２Ｚ－２ 例如：Ｚ＝４
４ ３ ２ １ １２３４５６
２）复式山形穿法： 其方法是：当穿综方向改变时第一页综 与最后一页综并连穿两根经纱。 穿综循环：ｒ＝２Ｚ 例如：Ｚ＝４
公度＝3.937英制密度
密度的测量方法 １）直接测定法：
4、25根 4、5根
4、75根
５根
２、间接测定法：
表达公式： Ｐj＝ｎj × Ｒj ＰＷ＝ｎＷ × Ｒｊ
织物组织
第一章织物上机图与织物分析1、分别说明织物、织物组织、织物结构的含义。
织物：由相互垂直排列的两个系统的纱线，在织机上按一定规律交织而成的制品，称之为机织物，简称织物。
织物组织：在织物中经纱和纬纱的相互交错或彼此沉浮的规律叫做织物组织。
织物结构：是指经纬纱线在织物中的几何形态。
经纬纱原料、线密度、密度的配置和经纬纱线的交错情况都是织物结构的参数。
2、说明组织点、组织循环及组织点飞数的含义。
组织点：在经纬纱的相交处即为组织点，凡经纱浮在纬纱上的称为经组织点（或经浮点），凡纬纱浮在经纱上的称为纬组织点（或纬浮点）。
组织循环：当经组织点和纬组织点浮沉规律达到循环时，称为一个组织循环（或完全组织）。
组织点飞数：除特别指出外，组织点飞数是指同一个系统中相邻两根纱线上相应组织点的位置关系，即相应经（纬）组织点间相距的组织点数。
3、什么是上机图？它包括那几部分？各表示的意义是什么？上机图：上机图是表示织物上机织造工艺条件的图解，生产、仿造和创新织物时均需绘制与编制上机图。
上机图包括：组织图、穿筘图、穿综图、纹板图四个部分，并由它们排列成一定的位置组成。
各表示意义：组织图表示织物中经纬纱的交织规律；穿综图表示组织图中各根经纱穿入各页综片顺序的图解；穿筘图表示经纱在筘片间的穿法；纹板图是控制综框运动规律的图解。
4、穿综的原则是什么？主要的穿综方法有哪些？分别适用于那些织物？穿综原则：把浮沉交织规律相同的经纱一般穿入同一页综片中，也可以穿入不同综页（列）中,而不同交织规律的经纱必须分穿在不同综页（列）内，穿综图至少画出一个穿综循环。
主要穿综方法：顺穿法、飞穿法、照图穿法、间断穿法、分区穿法。
分别适用织物：顺穿法由于在组织循环经纱根数多时会过多地占用综片，给上机织造带来很大困难，因此适用于密度较小的简单织物的组织和某些小花纹组织；飞穿法可减少每页综上的综丝数，减少经纱与综丝的摩擦使织造顺利进行，因此平布类织物、高密府绸、细布类织物采用此种穿综方法；照图穿法又称省综穿法，它是将运动规律相同的经纱，穿入同一页综片中，可以减少使用宗页的数目，在小花纹织物中广泛采用；间断穿法是穿完一个分穿综循环后，再穿另一个，适用于格子花纹织物等；分区穿法适用于织物组织中包含两个或两个以上组织，或用不同性质的经纱织造的织物。
第一章织物上机图与织物分析
第一章
《织物结构与设计》（第5版）
“十二五”普通高等教育本科国家级规划教材
第一节 织物的形成及织物组织概述
一、织物的形成原理 二、织物组织概述
织物组织的表示方法 组织点飞数 平均浮长
第一章
《织物结构与设计》（第5版）
“十二五”普通高等教育本科国家级规划教材
一、织物的形成原理
第一章
《织物结构与设计》（第5版）
绪论
《织物结构与设计》（第5版）
“十二五”普通高等教育本科国家级规划教材
服用纺织品
绪论
《织物结构与设计》（第5版）
“十二五”普通高等教育本科国家级规划教材
装饰用纺织品
绪论
《织物结构与设计》（第5版）
“十二五”普通高等教育本科国家级规划教材
产业用纺织品
《织物结构与设计》（第5版）
“十二五”普通高等教育本科国家级规划教材
《织物结构与设计》（第5版）
“十二五”普通高等教育本科国家级规划教材
绪
论
本课程是纺织专业的专业基础课，研究的对 象是织物及织物中经纬纱交织的规律。根据纺织 工程专业的培养目标，从事纺织工程专业的学生 必须具备一定的织物组织结构知识和产品综合设 计、开发能力，具备产品创新设计能力、市场分 析和开拓能力，能够对纺织面料的色彩、图案、 织纹、质地、功能、风格等进行综合设计，因而 设置了《织物结构与设计》课程。
“十二五”普通高等教育本科国家级规划教材
二、 织物组织概述
织物组织 经组织点 纬组织点 组织循环 组织循环经纱数 组织循环纬纱数
第一章
《织物结构与设计》（第5版）
“十二五”普通高等教育本科国家级规划教材
第一章
《织物结构与设计》（第5版）

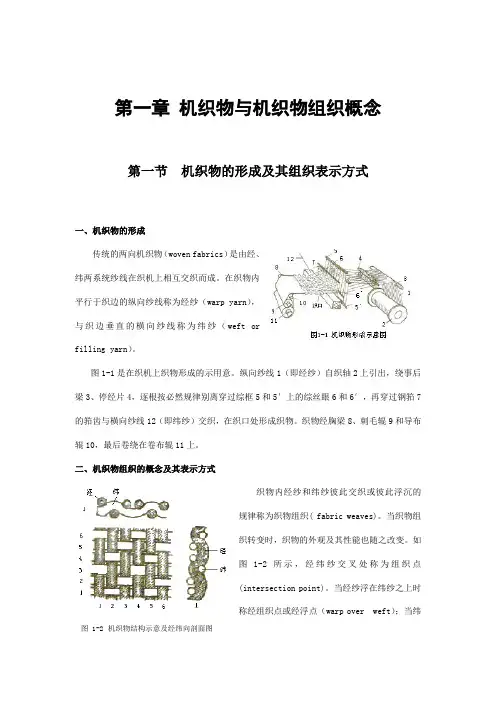

第一章机织物与机织物组织概念
第一章机织物与机织物组织概念第一节机织物的形成及其组织表示方式一、机织物的形成传统的两向机织物（woven fabrics）是由经、纬两系统纱线在织机上相互交织而成。
在织物内平行于织边的纵向纱线称为经纱（warp yarn），与织边垂直的横向纱线称为纬纱（weft orfilling yarn）。
图1-1是在织机上织物形成的示用意。
纵向纱线1（即经纱）自织轴2上引出，绕事后梁3、停经片4，逐根按必然规律别离穿过综框5和5′上的综丝眼6和6′，再穿过钢筘7的筘齿与横向纱线12（即纬纱）交织，在织口处形成织物。
织物经胸梁8、刺毛辊9和导布辊10，最后卷绕在卷布辊11上。
二、机织物组织的概念及其表示方式织物内经纱和纬纱彼此交织或彼此浮沉的规律称为织物组织( fabric weaves)。
当织物组织转变时，织物的外观及其性能也随之改变。
如图1-2所示，经纬纱交叉处称为组织点(intersection point)。
当经纱浮在纬纱之上时称经组织点或经浮点（warp over weft）；当纬图 1-2机织物结构示意及经纬向剖面图纱浮在经纱之上时称纬组织点或纬浮点（warp under weft or weft over warp）。
经组织点和纬组织点的排列规律在织物中达到重复时的最小单元，称为一个组织循环( weave repeat unit) 或一个完全组织。
组成一个组织循环的经纱根数称经纱循环数或完全经纱数，用R j表示；组成一个组织循环的纬纱根数称纬纱循环数或完全纬纱数，用R w表示。
图1-2中，第4、5、6根经（纬）纱的浮沉规律是1、2、3根经（纬）的重复，其组织循环经（纬）纱数等于3。
织物组织循环愈大，所织成的织物组织也越复杂。
图中还出示了第1根经（纬）纱的经（纬）向剖面图，观看方向为：经向剖面图为从外向内，纬向剖面图为从上向下。
织物组织能够用组织图（pattern draft or weave diagram）来表示。
第一章织物组织与织物上机图
第一章织物组织与织物上机图教学目标与要求：1、让学生掌握织物组织的基本概念；2、让学生掌握什么是织物的上机图及上机图的构成与布局；3、掌握穿综方法及原则；4、掌握穿入数如何在穿筘图中表示方法；5、掌握纹板图的含义及其绘图方法。
教学内容：第一节织物组织的形成及其组织表示方法一、织物的形成二、织物组织与组织循环织物交织示意图如下：平纹组织2/1 斜纹组织图1-1 织物交织（结构图和剖面图）1．织物组织：在织物中经、纬相互浮沉交织的规律，称为织物组织。
1）交错：如图所示经（纬）纱由浮到沉、或由沉到浮，我们称之为交错。
2）交织：经（纬）纱由沉到浮，再由浮到沉；或者由浮到沉，再由沉到浮的过程我们称之为交织2、组织点（浮点）：把经纬纱线相交处，称为组织点。
1）经组织点（经浮点）：经纱浮在纬纱上，2）纬组织点（纬浮点）：纬纱浮在经纱上3、组织循环（完全组织）：经组织点和纬组织点的浮沉交织规律达到循环时，称为一个组织循环。
用R 表示。
1）经循环数：构成一个组织循环的经纱数，称为经循环数。
用R j表示。
2）纬循环数：构成一个组织循环的纬纱数，称为纬循环数。
用R w 表示。
4、经面组织：织物组织中，经组织点多于纬组织点的，称为经面组织。
5、纬面组织：织物组织中，纬组织点多于经组织点的，称为纬面组织。
6、同面组织：织物组织中，经组织点等于纬组织点的，称为同面组织。
三、织物组织的表示方法1、方格法：1）意匠纸：带有格子的纸，其中的横行代表纬纱，纵行代表经纱。
一般习惯上将经纱填绘符号来表示（○、×、■、●、▲等），纬组织点为空白格。
利用交织示意图与组织图示意讲解组织图：绘组织图注意的问题：画组织图以前先画范围和边框，标出经纬纱序号，再画组织点。
2、分式表示法适用于较简单的织物，分子表示每根经纱上的经组织点，分母表示每根经纱上的纬组织点。
四、织物的纵横截面示意图（如图1-1中所示）1、纵向截面示意图：表示沿织物的中某根经纱正中间切断，再将断面翻转900后的剖面视图。
织物组织与结构培训教材(PPT270页)
5.构成一个组织循环所需要的经纱根数称为组织循环经纱 数，用Rj表示；构成一个组织循环所需要的纬纱根数称为 组织循环纬纱数，用Rw表示。 6.在一个组织循环中，当其经组织点数等于纬组织点数时 称为同面组织，当其经组织点数多于纬组织点数时称为经 面组织，当其纬组织点数多于经组织点数里称为纬面组织。 组织循环有大小之别，其大小取决于组织循环纱线数的多
第六章 双层及多层组织 第一节 表、里接结双层及多层组织 第二节 表、里换层双层及多层组织
第七章 起毛起绒组织 第一节 纬起绒组织 第二节 毛巾组织
第八章 织物分析
第一章 织物与织物组织的概念
第一节 织物的形成及其组织表示方法
一、织物组织的概念
1.在织物中经纱和纬纱相互交错或彼此沉浮的规律叫做织 物组织。 2.在经纬纱相交处，即为组织点（浮点）。 3.凡经纱浮在纬纱上，称经组织点（或经浮点）；凡纬组 织点浮在经纱上，称纬组织点（或纬浮点）。 4.当经组织点和纬组织点浮沉规律达到循环时，称为一个 组织循环（或完全组织）。
穿综的原则是：把浮沉交织规律相同的经纱一般穿入同一 页综片中，也可穿入不同综页（列）中，而不同交织规律 的经纱必须分穿在不同综页（列）内。穿综图至少画出其 不一个穿综循环。
现将常用的穿综方法分述于下。 1、顺穿法 这种方法是把一个组织循环中的各根经纱逐一地顺次穿在 每一页综片上，一个组织循环的经纱数（Rj）等于所需的 综片页数（Z）。此种方法的穿综循环经纱数（r）也与Rj、 Z相等，即Rj=Z=r。
第二节 织物的上机图
1.上机图是表示织上机织造工艺条件是图解。生产，仿造 或创新织物时均需绘制与编制上机图。
2.上机图是由组织图、穿筘图、穿综图、纹板图四个部分 排列成一定的位置而组成。上机图中各组成部分排列的位 置，随各个工厂的习惯不同而有所差异。
织物组织与结构(PPT270页)
由上述所举各例知道穿综方法是多样的，要确定穿综方法 可从织物组织、经纱密度、经纱性质和操作几个方面综合 考虑。操作便利的穿综方法可提高劳动生产率和减少穿错 的可能性。
在实际生产中，有的工厂往往不用上述的方格法来描绘穿 综图，而是用文字加数字来表示。穿综方法可写成小花纹 织物，用4页综，穿法：1、2、3、4、3、2。又可写成用 8页综，穿法：1、2、3、4、5、6、7、8。
穿综的原则是：把浮沉交织规律相同的经纱一般穿入同一 页综片中，也可穿入不同综页（列）中，而不同交织规律 的经纱必须分穿在不同综页（列）内。穿综图至少画出其 不一个穿综循环。
现将常用的穿综方法分述于下。 1、顺穿法 这种方法是把一个组织循环中的各根经纱逐一地顺次穿在 每一页综片上，一个组织循环的经纱数（Rj）等于所需的 综片页数（Z）。此种方法的穿综循环经纱数（r）也与Rj、 Z相等，即Rj=Z=r。
四、纹板图
是控制综框运动规律的图解。它是多臂开口机构植纹钉的 依据。此种方法绘图方便、校对简捷，所以工厂（尤其是 色织厂）一般采用此法。
纹板图中每一纵行表示对应的一页（列）综片，其顺序是 自左向右，其纵行数等于综页（列）数。每一横行表示一 块纹板（单动式多臂织机）或一排纹钉孔（复列式多臂织 机）。其横行数等于组织图中的纬纱根数。纹板图的画法 是：根据组织图中经纱穿入综片的次序依次按该经纱组织 点交错规律填入纹板图对应的纵行中。
少。
二、织物组织的表示方法
1．组织图表示法 织物组织的经纬纱浮沉规律一般用组织图来表示。对于简 单的织物组织大多采用方格表示法。用来描绘织物组织的、 带有格子的纸称为意匠纸，其纵行格子表示经纱，横行格 子表示纬纱。在简单组织中，每个格子代表一个组织点 （浮点）。当组织点为经组织点时，应在格子内填满颜色 或标以其他符号。当组织点为纬组织点时，即为空白格子。
第一、二章上机图、三原组织
分析组织图
第一节
平纹组织及其织物（plain weaves）
一、组织图的表示方法
组织参数： 平纹组织属于同面组织。
返回
织物样品
二、平纹组织的上机图
当Pj 要求较小时采用顺穿法；Pj 要求较大时采用飞 穿法。
顺穿法
两页复列式飞穿法
四页复列式飞穿法
三、常见的平纹组织织物
因平纹组织的经纬纱每间隔一根纱线就进行一次 交织，交织最频繁，屈曲最多，使织物挺括（布 料挺，触摸弹性好，有反拨力），结构紧密，质 地坚牢，平整，手感较硬。 棉织物：细布、平布、粗布、府绸
一、织物的形成原理
二、织物组织概述
（一）织物组织的概念与组织循环
（二）织物组织的表示方法
（三）织物的纵横截面示意图 （四）组织点飞数
返回
一、织物的形成原理
1织轴；2经纱； 3后梁； 4停经片； 5综框； 6综丝眼； 7钢筘； 8梭口； 9纬纱； 10织口； 11胸梁； 12卷取辊； 13导布辊； 14卷布辊
3、照图穿法（省综穿法）
适用于组织循环较大，且在一个组织循环中有 若干根经纱的交织规律相同。为了减少综片数， 把交织规律相同的经纱穿入同一片综中。对于 例图乙也叫做山形穿法。 优点：节省综片； 缺点：操作不易记忆；易出现各片上穿综 的综丝数不等。
返回
照图穿法
山形穿法
4、间断穿法
适用于两种组织合并成的条格组织织物。第一种组 织按照其经纱运动规律穿若干个循环后另一种组织按照 其规律穿入另一区，每个穿综规律称为一个穿综区，每 个区中有各自的穿综循环。
b、当经密较大时，综丝密度变大，纱线受 磨损易断头。 返回
顺穿法
2、飞穿法 一页综丝上有2—4列综丝，为复列式综框。
第一章机织物与机织物组织概念
第一章 机织物与机织物组织概念第一节 机织物的形成及其组织表示方法一、机织物的形成传统的两向机织物（woven fabrics ）是由经、纬两系统纱线在织机上互相交织而成。
在织物内平行于织边的纵向纱线称为经纱（warp yarn ），与织边垂直的横向纱线称为纬纱（weft or fillingyarn ）。
图1-1是在织机上织物形成的示意图。
纵向纱线1（即经纱）自织轴2上引出，绕过后梁3、停经片4，逐根按一定规律分别穿过综框5和5′上的综丝眼6和6′，再穿过钢筘7的筘齿与横向纱线12（即纬纱）交织，在织口处形成织物。
织物经胸梁8、刺毛辊9和导布辊10，最后卷绕在卷布辊11上。
二、机织物组织的定义及其表示方法织物内经纱和纬纱相互交错或彼此浮沉的规律称为织物组织( fabric weaves)。
当织物组织变化时，织物的外观及其性能也随之改变。
如图1-2所示，经纬纱交叉处称为组织点(intersectionpoint)。
当经纱浮在纬纱之上时称经组织点或经浮点（warp over weft ）；当纬纱浮在经纱之上时称纬组织点或纬浮点（warp under weft or weftover warp ）。
经组织点和纬组织点的排列规律在织物中达到重复时的最小单元，称为一个组织循环( weave repeat unit) 或一个完全组织。
构成一个组织循环的经纱根数称经纱循环数或完全经纱数，用R j 表示；构成一个组织循环的纬纱根数称纬纱循环数或完全纬纱数，用R w 表示。
图1-2中，第4、5、6根经（纬）纱的浮沉规律是1、2、3根经（纬）的重复，其组织循环经（纬）纱数等于3。
织物组织循环愈大，所织成的织物组织也越复杂。
图中还出示了第1根经（纬）图 1-2 机织物结构示意及经纬向剖面图纱的经（纬）向剖面图，观察方向为：经向剖面图为从外向内，纬向剖面图为从上向下。
织物组织可以用组织图（pattern draft or weave diagram）来表示。
第一章织物组织与织物上机图
第一章织物组织与织物上机图教学目标与要求：1、让学生掌握织物组织的基本概念；2、让学生掌握什么是织物的上机图及上机图的构成与布局；3、掌握穿综方法及原则；4、掌握穿入数如何在穿筘图中表示方法；5、掌握纹板图的含义及其绘图方法。
教学内容：第一节织物组织的形成及其组织表示方法一、织物的形成二、织物组织与组织循环织物交织示意图如下：平纹组织 2/1 斜纹组织图 1-1 织物交织（结构图和剖面图）1．织物组织：在织物中经、纬相互浮沉交织的规律，称为织物组织。
1）交错：如图所示经（纬）纱由浮到沉、或由沉到浮，我们称之为交错。
2）交织：经（纬）纱由沉到浮，再由浮到沉；或者由浮到沉，再由沉到浮的过程我们称之为交织2、组织点（浮点）：把经纬纱线相交处，称为组织点。
1）经组织点（经浮点）：经纱浮在纬纱上，2）纬组织点（纬浮点）：纬纱浮在经纱上3、组织循环（完全组织）：经组织点和纬组织点的浮沉交织规律达到循环时，称为一个组织循环。
用 R 表示。
1）经循环数：构成一个组织循环的经纱数，称为经循环数。
用 R j表示。
2）纬循环数：构成一个组织循环的纬纱数，称为纬循环数。
用 R w 表示。
4、经面组织：织物组织中，经组织点多于纬组织点的，称为经面组织。
5、纬面组织：织物组织中，纬组织点多于经组织点的，称为纬面组织。
6、同面组织：织物组织中，经组织点等于纬组织点的，称为同面组织。
三、织物组织的表示方法1、方格法：1）意匠纸：带有格子的纸，其中的横行代表纬纱，纵行代表经纱。
一般习惯上将经纱填绘符号来表示（○、×、■、●、▲等），纬组织点为空白格。
利用交织示意图与组织图示意讲解组织图：绘组织图注意的问题：画组织图以前先画范围和边框，标出经纬纱序号，再画组织点。
2、分式表示法适用于较简单的织物，分子表示每根经纱上的经组织点，分母表示每根经纱上的纬组织点。
四、织物的纵横截面示意图（如图1-1中所示）1、纵向截面示意图：表示沿织物的中某根经纱正中间切断，再将断面翻转900后的剖面视图。
织物上机图与织物分析
织物上机图与织物分析第一节 织物上机图织物的上机图是表示织物上机织造工艺条件的图解，用以指导织物的上机装造工艺。
设计人员根据所设计的织物组织确定综框页数、穿综顺序、综框的提升顺序以及穿筘的方法。
所以织物上机织造前必须先确定上机图。
一、上机图的组成上机图由组织图、穿筘图、穿综图及纹板图四个部分排列成一定的位置组成的。
上机图的布置应符合在织机上的工作位置，一般有以下两种形式。
（1）组织图在下方，穿综图在上方，穿筘图在它们中间，而纹板图在组织图的右侧。
如图2-1（a）所示。
（2）组织图在下方，穿综图在上方，穿筘图在它们中间，而纹板图在穿综图的右侧（或左侧）如图2-1（b）所示。
工厂里的上机图，一般不把四个图全画出来，只画纹板图或只画穿综图与纹板图，穿综图及穿筘图常以文字说明。
（a）（b）图2-1 上机图的组成及布置二、上机图的画法（一）组织图组织图是表示织物组织中经纬纱浮沉规律的图解。
一般用意匠纸来描绘组织图。
意匠纸是一种专门用来描绘织物组织的方格纸，如图2-2所示，为八之八意匠纸。
图2-2 八之八意匠纸意匠纸上每一纵行代表一根经纱，经纱的顺序为自左至右；每一横行代表一根纬纱，纬纱的顺序为自下而上。
每一个方格代表一个组织点（浮点）。
当组织点为经组织点时，则在格子内涂满某种颜色或标上某种符号，如符号█等；当组织点为纬组织点时，则小方格为空白格子，即方格内不绘符号。
图2-3（a）中为意匠纸表示的组织图，（b）为结构图，（c）为第1根经纱剖面图；（d）为第1根纬纱剖面图。
图2-3 织物的组织图、结构图与剖面图在描绘组织图时，一般只需画出一个组织循环即可，如图2-3（a）中箭头标出的范围。
垂直箭头左侧的经纱根数为完全经纱数R j，水平箭头下面的纬纱根数为完全纬纱数R w。
图2-3（a）中，R j= R w=2。
图2-4（a）（b）（c）分别是经面组织、纬面组织及双面组织三种组织的组织图。
三种组织的R j = R w=4。
(完整版)织物上机图与织物分析
第一章织物上机图与织物分析第一节织物及其结构的概念一、织物的概念织物可分为机织物、编织物和无纺织物（非织造物）。
[出示样布]1、机织物：由相互垂直的两个系统的纱线（经纱和纬纱），按一定的规律相互交织而成的织物。
编织物是指由单独一组线编连而成的织物，分经编和纬编两种。
非织造布是将松散的纤维用粘合法或针刺法而连成的织物。
2、织物的分类：（1）按构成织物的原料分：棉、毛、丝、麻、化纤；纯纺、混纺、交织物。
（2）按织物的用途分：衣着用织物：外衣、内衣、衬里等，约占50%；装饰用织物：窗帘、床罩、帷幔等，约占30%；产业用织物：传动带、水龙带、帘子布等，约占20%。
三者所占比例随生活水平的提高而改变。
（3）按织物组织（织物交织规律）分：原组织、变化组织、联合组织、复杂组织、大花纹组织。
二、织物的量度1、匹长（米）：约25—40米工厂一般以联匹形式：厚重织物二联匹，中厚织物3—4联匹，轻薄织物4—5联匹。
2、幅宽（厘米）：织物向宽幅发展。
窄幅织物：80—120厘米；宽幅织物：127—168厘米。
织机分44”、56”、65”、75”等。
（1”=2.54cm）3、厚度（mm）：在其它条件相同的情况下，织物的耐磨性、保暖性随织物厚度的增加而增加。
4、重量（克/平方米）：指每平方米织物的无浆干重的克数。
它与纱线细度和织物组织等有关。
三、织物组织的概念1、经纱和纬纱：经纱——沿织物长度方向的纱（与布边平行的纱）。
纬纱——沿织物宽度方向的纱（与布边垂直的纱）。
2、织物组织和组织点：（1）织物组织：织物中经纱和纬纱相互交错的规律。
（2）组织点：经纱和纬纱交织处。
经组织点用涂色表示，纬组织点用空白“口”表示。
（3）组织循环（完全组织循环）R：经、纬组织点的排列规律在织物中重复是时的纱线数。
分经纱循环数Rj和纬纱循环数Rw。
3、织物组织的表示方法：用组织图表示：纵行表示经纱，次序从左到右；横行表示纬纱，次序由下而上。
[例]指出下列各组织图的Rj和Rw，并用符号表示。
织物结构学课件——1.2 织物的上机图
图并按一定的位置排列组成。
其排列形式有两种：
织
物 穿综图 结
构
学
穿筘图
穿综图 穿筘图
纹版图
组织图
纹版图
(a)
组织图 (b)
1.2.2 组织图
织
表示织物中经纬纱沉浮规律的图解。 组织图的表示方法有两种：
物 直线表示法和方格表示法。
结 １、直线表示法： 构
学
２、方格表示法：
织 什么是意匠纸？ 用来描绘织物组织的带有格子的纸称为意匠纸。
物 纵行格子代表经纱；横行格子代表纬纱。 结 每一个格子代表一个组织点。 构 学
１２３４５６ （甲）
123456 （乙）
1.2.3 穿综图
织
表示将组织图中的各根经纱穿入各页综页内
物 顺序的图解。
结
穿综的目的是：根据所设计的织物组织，
构 把经纱分成上下两层，以便投入纬纱形成织物。 学 一、穿综图代表的含义：
穿综次序达到重复的最少经纱根数。
四、穿综原则：
织 1、把浮沉规律相同的经纱穿入同一页综 物 内，也可以穿在不同的综片内；不同 交 结 织规律的经纱穿入另一页综内； 构 2、穿综图至少要画一个循环。 学
织 课后复习题：
物 1、什么是上机图？上机图是由哪几部分 结 组成的？ 构 2、组织图的含义及其表示方法？ 学 3、什么是穿综图？穿综的目的和原则是
什么？
织 五、穿综方法：
物
顺穿法
结
飞穿法
构
照图穿法
学
分区穿法
间断穿法
1、顺穿法：
织 将组织图中的每一根经纱逐一地、顺序
物 地穿入每一页综内。
结 穿综循环 : ｒ＝Ｒj ＝Ｚ
第一章、织物基本知识和上机图
上机图（14)
4. 纹板图（提综图）
• 控制综框运动规律的图解（每次引纬时综框升降 的次序）
• 每一纵行代表一页综框：纹板图纵行数＝综页数 • 每一横行代表一次开口：纹板图横行数＝组织图
横行数（纬纱数） • 纹板图的画法：根据组织图中经纱穿入综片的次
序依次按该经纱组织点交错规律填入纹板图对应 的纵行中 • 填绘点表示综框的提升符号，不代表经组织点
2. 穿筘图：
• 钢筘的作用：打纬、保证纬纱密度；保证经 密，使经纱排列均匀；控制布幅（筘片数）。
• 穿筘图：表示每筘齿内经纱的穿入数，用两 个横行表示，位于组织图和穿综图之间。
• 穿筘图横向行数为两行，纵向行数等于完全 经纱数的整数倍。
Hale Waihona Puke 上机图（4)上机图（5)
• 穿筘的原则：
– 每筘穿入数的多少应根据织物的经纱密度、特 数及织物组织和布面风格而定。
上机图（11)
– 分区穿法
– 应用场合：织物组织 中包含两个或两个以 上组织，或用不同性 质的经纱织造时。
– 图例：综分为前后两 个区，综页数目由织 物组织而定。
上机图（12)
上机图（13)
• 穿综方法的选择原则：
– 可从织物组织、经纱密度、经纱性质和操作几 个方面综合考虑。
– 操作便利的穿综方法可提高劳动生产率和减少 穿错的可能性。
常用织物：平布－2入；府绸－4入；Rj＝4斜纹－4入
– 每筘穿入数应尽可能等于其组织循环经纱数或 是它的约数或倍数。
– 边纱的穿入要增加，以保证后续加工之需。 – 不同规格织物依靠筘号和每筘经纱穿入数来控
制经密和幅宽。
• 筘号：单位长度内的筘齿数，公制：/10cm；英制：/2inch。
织物结构学课件——1.2 织物的上机图
物 2、什么是飞穿？在什么情况下采用飞穿？
结 3、照图穿法的优缺点是什么？
构 4、在什么情况下采用分区穿法？
学
5、在什么情况下采用间断穿法？ 6、筘的作用什么？
1.2.5 纹板图：
织
物
控制综框运动规律的图解
结
１、纹板图位于组织图右侧的绘制方法：
构
1）纹板图所代表的含义：
学
其纵行表示与穿综图对应的一页综片，其
4 3 2 1
12345678
优点：减轻经纱与综丝的摩擦，减少经纱
织 断头，提高开口清晰度 物 结 缺点：所需的综页数增多
构 学 适用：组织循环少（简单），经密大的织物
３、照图穿法：
织
将运动规律相同的经纱穿入同一页综内。
物 结
穿综循环：ｒ＝Ｒｊ 穿综规律：ｒ＝Ｒj >Ｚ 优点：可以减少综页的页数。
顺序自左至右，因此其纵行数等于综页数；
其横行表示一块纹板或一排纹钉，其横行
数等于组织循环纬纱数。
2） 绘制方法：
织
物
第一根经纱穿
结 入第一页综，那么 就在纹板图对应的
构 第 1 纵行内将组织
学 图中第一根经的沉
浮规律填入纹版中
图第一纵行内，以
此类推。
4 3 2 1
1234
1234
4）优点：绘图方便 核对简单
学
筘齿内的经纱则在筘齿图中的另一横行连续 涂以符号表示。
穿筘原则：
织
经纱密度大的则每筘齿穿入数可多些； 直接销售的坯布和色织布穿入数可少些；
物
需经后整理加工的织物穿入数可大些。
结
总之，每筘的穿入数应等于组织循环经
纱根数或等于其约数或等于其倍数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
➢ 织机上经纱路线及控制
• 上机图的两种布置形式：
上机图（2）
上机图（3)
1. 组织图：常用方格图表示
• Rj：纵向格子数等于完全经纱数Rj • Rw：横向格子数等于完全纬纱数Rw
基本知识（11）
5. 组织图及表示方式（Methods of weave representation)
• 组织图：用于表示织物组织的图解 ① 方格纸表示法：
• 方格纸上纵行代表经纱，横行代表纬纱，纵、横 行相交处即为组织点。经组织点 “×”，纬组织点 “□”。经纱次序：左－右；纬纱次序：下－上
② 直线表示法：
问题： 经密 > 纬密？
基本知识（8)
四．织物组织的基本知识
1. 织物组织（Weave）：
织物中经纱和纬纱相互交错或彼此沉浮的规律。
2. 织物结构（Structure）：
根据纬纱的不同屈曲而形成的不同空间状态。
基本知识（9)
3. 组织点（浮点） ：经纬纱线相交处
• 经组织点：经纱浮于纬纱之上的组织点。 • 纬组织点：纬纱浮于经纱之上的组织点。
2. 穿筘图：
• 钢筘的作用：打纬、保证纬纱密度；保证经 密，使经纱排列均匀；控制布幅（筘片数）。
• 穿筘图：表示每筘齿内经纱的穿入数，用两 个横行表示，位于组织图和穿综图之间。
• 穿筘图横向行数为两行，纵向行数等于完全 经纱数的整数倍。
上机图（4)
上机图（5)
• 穿筘的原则：
– 每筘穿入数的多少应根据织物的经纱密度、特 数及织物组织和布面风格而定。
织物组织结构
杨旭东
W.W.H.
Why－为什么学？ What－学什么？
➢织物组织的基础理论知识，各种织物组织对织 物外观的影响。
➢织物试样分析。 ➢织物设计的原则和方法。 ➢进阶：最新面料设计的信息和动态、纺贸知识。
How－怎样学？
➢要求：课堂笔记（No PPT Copy Available)
上机图（8)
• 穿综方法：
– 顺穿法（Straight draft） • 把一个组织循环中的各根经纱逐一地顺次穿在 每一页综片上（运动规律相同的经纱穿在一个 综框上）。 • Rj等于所需的综片页数（Z），穿综循环经纱数 （r）也与Rj、Z相等，即Rj=Z=r。 • 应用场合：密度较小的简单织物组织和某些小 花纹组织。 • 优点：操作简便。 • 缺点：当组织循环经纱根数过多时，过多地占 用综片，上机、织造困难。
3. 穿综图：
• 表示组织图中各根经纱穿入各页综框顺序的图解。 • 穿综图位于组织图的上方，每一横行表示一页综框
（或一列综丝）；每一纵行表示与组织图相对应的一 根经纱。（方向：下－上对应于织口－织轴）
上机图（7)
• 穿综的原则：
– 每根经纱只能穿入一页综框中。 – 交织规律相同的经纱可以穿在同一页综框中。 – 不同交织规律的经纱必须分穿在不同综框中。
（1）机织物：由相互垂直（经、纬）的两个系 统的纱线在织机上根据一定规律交织而成的 织物。
基本知识（3)
（2）针织物：用一组或多组纱线彼此成圈， 相互穿套而形成的织物。
纬编
经编
基本知识（4)
（3）非织造布：将松散的纤维用粘合或穿刺 的方法予以粘结或缝结成的织物。
（4）其他：立体三维织物等。
基本知识（5)
三轴梭织织物
三维织物
基本知识（6)
二、纺织品的最新进展及研究热点
1、服装、装饰领域：智能纺织品
① 信息模块柔性化 ② 模块嵌入技术 ③ 信息传递与织物的融合
2、产业用领域：
① 膜结构材料 ② 生物医用纺织品 ③ 纺织复合材料
基本知识（7)
三．机织物的形成
经纱：织物内与布边平行，纵向排列的纱线 纬纱：织物内与布边垂直，横向排列的纱线 织造过程：开口、引纬、打纬、送经、卷取
常用织物：平布－2入；府绸－4入；Rj＝4斜纹－4入
– 每筘穿入数应尽可能等于其组织循环经纱数或 是它的约数或倍数。
– 边纱的穿入要增加，以保证后续加工之需。 – 不同规格织物依靠筘号和每筘经纱穿入数来控
制经密和幅宽。
• 筘号：单位长度内的筘齿数，公制：/10cm；英制：/2inch。
上机图（6)
• 纵向直线－经纱；横向直线－纬纱；相交处－组 织点。
基本知识（12)
③ 经、纬纱截面图：表示结构状态的图解。
基本知识（13)
6. 组织点飞数：
• 指同一个系统中相邻两根纱线上相应经、纬 组织点在纵向（或横向）间隔的组织点数。 飞数用S（step）来表示。
• 沿经纱方向计算相邻两个组织点间相距的组 织点数是经向飞数，以Sj表示：向上为 （＋），向下为（－）。
上机图（9)
– 飞穿法（Skip draft）
• 高密织物采用顺穿法的问题：每片综页上由于综丝密度过 大，织造时经纱与综丝过多地摩擦，会引起断头或开口不 清，以至造成织疵而影响生产质量。
• 沿纬纱方向计算相邻两根纬纱上相应组织点 相距的组织数是纬向飞数，以Sw表示：向右 为（＋），向左为 飞数常值得规律组织，变值得花式组织。
上机图（1)
五．织物上机图（Weaving plan）
• 上机图是表示上机织造工艺条件的图解。 • 上机图的组成：
4. 组织循环（完全组织）（Weave repeat）：
• 当经组织点和纬组织点浮沉规律达到循环时， 称为一个组织循环
• Rj：构成一个组织循环所需要的经纱根数称为组 织循环经纱数。
• Rw：构成一个组织循环所需要的纬纱根数称为 组织循环纬纱数
基本知识（10)
•在同一组织循环中： •同面组织：经组织点数＝纬组织点数 •经面组织：经组织点数>纬组织点数(反织，why?) •纬面组织：纬组织点数>经组织点数
基本知识（1)
第一章、织物基本知识和上机图
一．织物分类
1. 按纱线原料： （1）纯纺织物；（2）混纺织物；（3）混 并织物（不同单纱－股线－织物）；（4） 交织织物
2. 按纱线是否染色： （1）白坯织物；（2）色织物
3. 按织物用途： (1)服装用；（2）装饰用；（3）产业用
基本知识（2)
4. 按加工方法分：
