腕臂支柱的装配分解
腕臂装配4
第四节转换柱、中心柱、道岔柱的了解一、直线非绝缘转换柱的装配图及材料：直线非绝缘转换柱非支腕臂计算查对表：非受力部分）作为基数，Cx只要每增加（或减少）0.1m，腕臂净长度就会增加（或减少）75mm。
直线非绝缘转换柱的装配时注意事项：（1）、腕臂底座应安装正确。
（2）、腕臂与棒瓷连接时，铁锚压板开口应对着悬瓷的方向，漏水孔应朝下。
（3）、套管绞环、套管双耳、2＂定位环、1＂定位环的安装都在同一个断面内。
（4）、套管绞环、2＂定位环、1＂定位环的缺口应对着受力零件的反方向安装。
（5）、腕臂的非受力部分露头长为100－200mm。
（6）、套管绞环沿线路方向，垂直安装，缺口向上，在紧固螺母时应对角紧固并使各个螺母受力均衡。
（7）、调节板与水平拉杆连接时，不得少于2孔，也不宜装入最后一孔（一般在2－8孔）。
（8）、水平拉杆的杵头侧与绝缘子连接，耳环侧与调节板连接，耳环侧的焊口应朝下。
（9）、压管与棒式绝缘子连接时，防滑顶丝与铁锚压板开口朝上，棒瓷漏水口朝下。
（10）、在调整压管时，使其保证套管内余留200mm，在紧固铁锚压板和抱箍时应该注意U型螺栓两侧受力均衡。
（11）、定位管安装后应呈水平状态，允许仰头，但不超过30mm。
（12）、定位管的偏移方向正确，偏移最大不能超过定位管长度的⅓。
（13）、定位环与定位管的定位钩连接处应垂直，防止扭劲。
（14）、定位环安装位置距定位管的根部不小于40mm。
（15）、定位管与防风支撑间的夹角α：在直线区段α为35º－70º间；在曲线区段α为30º－75º间。
（16）、定位器坡度：1/5－1/10之间，设计规范中规定在1/3－1/7之间，一般按1/5进行调整。
（17）、定位器的偏移方向正确，当在平均温度时，定位器垂直于线路；当大于或小于平均温度时，定位器与此处导线的伸缩值一致；当达到限界温度时，定位器的偏移值不能超过定位器长度的⅓。
腕臂支柱的装配
s>1.3标高
③
⑥ ④ ⑤
①
②
a
Xo X2 X1
⑧ B ⑦
A
④
⑦
④
B ⑦
人字型抱杆立杆示意图
①绞磨；②导向滑轮；③滑轮组；④人字形抱杆；⑤吊绳； ⑥单滑轮；⑦晃绳；⑧滑板
二、工器具的选择和配置
工器具的选择
3、各工器具间的配置应符合有关规定的要求 工器具的外观质量符合使用的基本要求
（三）腕臂的分类
腕臂按其与支柱连接形式分为绝缘腕臂和非绝缘腕臂两类
按腕臂结构可分为有带拉杆的水平腕臂、带斜撑的平腕臂、
带拉杆（或压管）的斜腕臂等 按腕臂在支柱上的固定方法分有固定腕臂、半固定（或半 旋转）腕臂、旋转腕臂等 按照腕臂跨越的股道数分有单线路腕臂、多线路腕臂等
平腕臂
套管双耳 管帽
（四）安装方法及注意事项
腕臂安装属于小组作业需6人，其中杆上2人，一人在腕臂底座
处，另一人在水平拉杆底座处3人拉绳，一人拉辅助绳。腕臂采用事
先预配好在现场整体吊装，具体操作方法是： 1.杆上人员检查支柱预留孔是否堵塞，对堵塞的孔用钢钎打通， 如有困难则改为T型水平拉杆和腕臂底座。然后安装底座并在水平 拉杆底座处挂开口滑轮和棕绳。
1）人力叉杆法起立电杆 2）单抱杆起吊法组立电杆 3）脱落式人字抱杆组立电杆
4）吊车起立电杆
一、立杆的几种方法及基本工艺流程
1、立杆的几种方法：
1）人力叉杆法起立电杆 2）单抱杆起吊法组立电杆 3）脱落式人字抱杆组立电杆
4）吊车起立电杆
一、立杆的几种方法及基本工艺 流程
立杆的几 种方法
人力叉杆法起立电杆
腕臂装置的预配及计算.
第一节腕臂支柱的装配腕臂支柱的装配是指腕臂支持装置在支柱上部的装配。
即指定位装置、腕臂和支柱组合的形式。
支持装置中以腕臂支持装置应用最广泛，所以腕臂支柱装配是接触网结构的主要组成部分。
我国采用的支柱装配的结构形式较多，早期引进的前苏联的技术，近一时期引进了法国和德国的技术，也曾引进过日本的技术。
不同的国家采用的悬挂形式和腕臂结构形式各不相同，本书介绍京沪线电气化铁路腕臂装配形式。
一、腕臂支柱装配的要求腕臂支柱装配安装图应满足以下几点要求：1、接触线正常工作高度箱区段一般为6450mm，困难地段不小于6330mm，其它地段以设计为准；2、接触线的拉出值，直线区段一般为300mm；3、接触悬挂的结构高度，一般为1400mm，有变化时见平面图附注；4、支柱的侧面限界区间满足大机养道要求，一般为3.1m；5、最小绝缘距离，一般要求不小于500mm。
困难时不小于300mm。
二、腕臂底座的选用京沪线所有腕臂底都为孔外安装，对双底座的要求为：道岔柱为1200mm长双底座，所有转换柱、中心柱为1600mm长双底座。
腕臂底座的有关接触网腕臂安装图有：1、接触网腕臂安装图第一册腕臂安装单线图[京沪电化徐沪施(网)-050000]，可根据平面布置图查本图，再根据本图查腕臂安装图。
2、接触网锚段关节、线岔平面图[京沪电化徐沪施(网)-040000]，根据本图可以了解关节的平面布置和立面布置的有关设计。
下面是京沪线各种锚段关节平面、立面图的示意图。
四跨绝缘关节立面示意图四跨绝缘关节平面示意图五跨绝缘关节立面示意图四跨非绝缘关节立面示意图四跨非绝缘关节平面示意图六跨带中性区双绝缘关节电分相平、立面示意图3、接触网腕臂安装图 第二册 [京沪电化徐沪施(网)-050000]，根据本图可直接查出所需零件及安装要求。
接触网平面布置图的安装图号为单线图号，在应用过程中应从单线图中查腕臂安装图。
下面分别介绍正线(R ≥4500m 段的中间柱(050101)和正线直线段的锚段关节(050201)单线图，以及怎样从单线图中查腕臂安装图。
腕臂装配

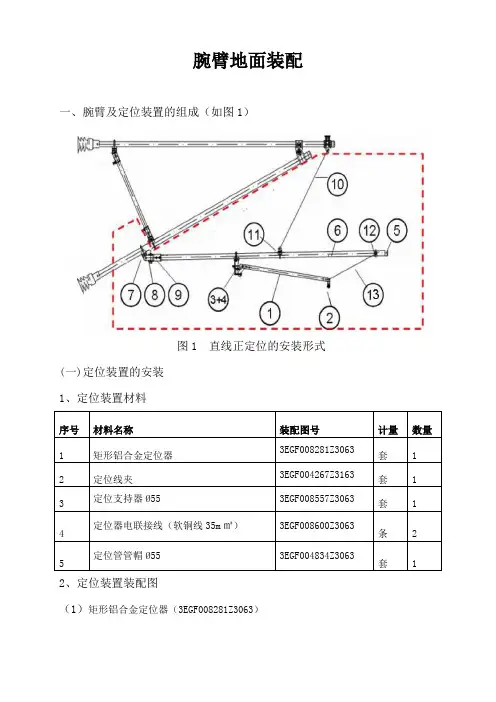

腕臂地面装配一、腕臂及定位装置的组成（如图1）图1 直线正定位的安装形式(一)定位装置的安装1、定位装置材料2、定位装置装配图（1）矩形铝合金定位器（3EGF008281Z3063）（2）定位线夹（3EGF004267Z3163）（3）定位支持器Ø55（3EGF008557Z3063）（4）定位器电联接线（3EGF008600Z3063）（5）定位管管帽Ø55（3EGF004834Z3063）3、定位装置安装步骤及技术要求（1）定位器的头朝下，在定位支持器底部的凹进处把定位器从其开口处套入，然后把定位器另一端的接触线线夹固定在接触线上。
（2）在定位器和定位支持器上安装螺栓、垫片。
螺母为M10（3）在安装定位器之前安装定位线夹，所有螺栓紧固的接触线和承力索线夹均须抹无酸锂基润滑脂。
注意U型塞钉的方向，从里向外安装且U形销钉的末端向上弯曲60°，定位线夹注意受力面。
（4）定位线夹的螺母紧固力矩为25Nm(二)腕臂旋转组件的安装1、腕臂旋转组件的材料2、腕臂旋转组件装配图（1）套管单耳Ø70（垂直定位环）3EGF005636Z3063（2）旋转接头（3EGF004831Z304）（3）双耳套筒Ø55(3EGF004830Z3064)3、腕臂旋转组件安装步骤及技术要求（1）垂直定位环的螺丝最大力矩为70Nm，两个螺丝的力矩应该一致。
（2）双耳套筒的顶丝力矩为75Nm，螺母的力矩为50Nm。
(三)悬吊装置的安装1、悬吊装置材料2、悬吊装置装配图（1）定位管吊线（软态6.0-SE A4）3EGF009198Z3064（2）吊钩定位环Ø55(3EGF005584Z3063)（3）水平定位环Ø55(3EGF005442Z3063)（4）防风拉线（含卡子）3EGF006983Z30633、悬吊装置安装步骤及技术要求（1）吊钩定位环的螺母最大力矩为35Nm，两螺母的力矩应一致。
第四节支柱装配ppt课件
1、中间柱支持装置
上面中间支柱装配图中所使用的材料如下表：
1 18型旋转腕臂底座 8
/2型套管铰环
15 定位线夹
22 1/2型定位器
2 18型旋转腕臂拉杆 9 底座
3 双耳连接器
10
钩头鞍子 /2型定位环
16 1/2型定位管卡子 23 水平拉杆 17 1型定位管卡子 24 腕臂
4 棒式绝缘子
11 1/2型定位环
平腕臂代替水平拉杆，抗 风性能好、结构稳定、受力合 理、强度大。可以提高接触网 的结构稳定性，降低接触网的 故障率，并有利于改善弓网受
流质量。
10/19/2023
17
第四节 腕臂支柱装配
二、常见腕臂柱支柱装配 1、中间柱支持装置
10/19/2023
Байду номын сангаас18
第四节 腕臂支柱装配
中间 柱( 双绝 缘) 正定 位安 装图
25
第四节 腕臂支柱装配
二、常见腕臂柱支柱装配 5、道岔柱支持装置
●作用：固定两只接触悬挂，把承力索和接触 线定位在所要求的位置上。
●应用：主要用在道岔处。
●装配形式：
10/19/2023
26
10/19/2023
27
一、影响腕臂装的基本参数
10/19/2023
●平腕臂及斜腕臂长度
腕臂长度取决于 支柱侧面限界； 导线高度和拉出值； 支柱倾斜率和挠度； 上下腕臂底座的安装高度； 结构高度； 轨面与支柱基础面的高差。
5
第四节 腕臂支柱装配
一、影响腕臂装的基本参数
● 接触线高度 接触线高度是指接触线与轨平面间的垂直距离，它有最
18 HT-/2型管帽
25 定位管1/2-700
腕臂柱的装配
•
Hale Waihona Puke 腕臂柱组成1、腕臂柱的装配在现在的应用中，是最多、最广的一种支 持装置。 • 2、从装配的结构形式较多(由于支柱位置、曲线半径、侧面 限界等)，按现在的类型主要分为：中间柱、转换柱、中心柱、道岔 柱、定位柱。如下图： • • （1）中间柱 在区间和站场使用较多。 • （2）转换柱 在锚段关节的两锚柱之间，实现工、非支 转换的支柱。 • （3）中心柱 在四跨锚段关节的两转换之间的支柱。 • （4）道岔柱 用于支持道岔处两工作支悬挂的支柱。 • （5）定位柱 多用于站场两端，仅起定位作用的支柱。
• 该支柱一般选择直线正定位装配方式，由于支柱侧面限界 增大，因而主定位管、腕臂、水平拉杆应适当加长，承力 索布置在接触线的正上方，其它装配与直线相同。 • ⑶ R≤1000m区段上曲线外侧支柱装配 • ⑷ 曲线内侧支柱上的装
1.中间柱的装配 2.非绝缘转换柱的装配 3.绝缘转换柱的装配 4.中心支柱的装配 5 .锚柱的装配锚柱
• 支柱侧面限界支柱侧面限界支柱侧面限界支柱侧面限 界是指轨平面处，支柱内缘至线路中心的距离，站场上的 软横跨柱其侧面限界一般为3.0m，站台上的软横跨柱为 5.0m，中间站台上的支柱要求支柱内缘距站台边不小于 1500mm。 结构高度结构高度结构高度结构高度链形 接触悬挂的结构高度结构高度结构高度结构高度是指支柱 定位点处，在接触线无弛度时，承力索与接触线间的垂直 距离，其值大小应考虑最短吊弦长度，即保证在极限气温 条件下，跨中最短吊弦顺线路方向与垂直方向的偏移角不 大于30°。还应考虑支柱高度、悬挂类型、调整范围及维 修方便等因素，一般取1100～1700mm。
支柱装配的分析 • 支柱装配的类型很多，但从结构上分析所有腕臂支柱装配 都有其共同的特点，那就是装配结构中均安设有腕臂和水 平拉杆（或压管），而且它们的安装形式和要求基本相同， 即水平拉杆（或压管）一般呈水平状态，腕臂为绝缘旋转 式腕臂，承力索固定在钩头鞍子（或悬吊滑轮）内，钩头 鞍子通过套管绞环固定在腕臂顶端，定位器与定位管、定 位管与腕臂之间均采用定位钩和定位环两种连接零件。不 同点在于选择定位装置结构时要考虑接触线的工作性质， 其变化方式较多，因此支柱装配结构的分析应以定位装置 为主。
接触网4-1第四章 第一节腕臂支持装置
第一节 腕臂支柱装配
腕臂和支柱间不绝缘，因此称为非绝缘腕臂。 按腕臂结构可分:有带拉杆的水平腕臂、带斜撑 的平腕臂、带拉杆（或压管）的斜腕臂等； 按在腕臂在支柱上的固定方法分:有固定腕臂、 半固定（或半旋转）腕臂、旋转腕臂等； 按照腕臂跨越的股道数分:有单线路腕臂、多线 路腕臂 返回
2016/9/18
第一节 腕臂支柱装配
导高：是指接触线无弛度时定位点处（或悬挂点 处）接触线距轨面的垂直高度，一般用H表示。
支柱侧面限界：是指轨平面处，支柱内缘至线路中心的 距离，一般用CX表示。 结构高度：是指接悬挂点处承力索和接触线的铅垂距 离，用符号h表示。
返回
2016/9/18
第一节 腕臂支柱装配
22
23
1/2型定位器
水平拉杆
3
4 5 6 7
双耳连接器
棒式绝缘子
10
11
/2型定位环
17 1型定位管卡 子
24
腕臂
定位管1/2700 定位管13200 支柱
1/2型定位环 18 HT-/2型管帽 25 1型长定位环 19 1型管帽 26 27
耳环悬式绝缘子 12 杵头悬式绝缘子 13 调节板 14
1.中间柱支持装置
作用：只固定一只接触悬挂，把承力索和接触 线定位在所要求的位置上。 应用：主要用在区间。 装配形式：
2016/9/18
上面中间支柱装配图中所使用的材料如下表：
1
2
18型旋转腕臂 底座
18型旋转腕臂 拉杆底座
8
9
/2型套管铰 环
钩头鞍子
15 定位线夹
16 1/2型定位管 卡子
201761一腕臂的分类绝缘腕臂非绝缘腕臂1影响腕臂支柱装配的参数二腕臂支柱装配支柱侧面限界结构高度2017612常见腕臂支柱装配1中间支柱腕臂装配2非绝缘转换柱支持装配3绝缘转换柱支持装配5中心柱的支持装配6道岔柱和定位柱的装配7桥钢柱支柱的装配201761由于腕臂与水平拉杆均通过绝缘子对地绝缘故称为绝它是用外径48mm英寸或60mm2英寸圆形热镀锌钢管经加工而成其根部通过棒式绝缘子与安设在支柱上的腕臂底座相连顶端经套管绞环调节板水平拉杆或压管并通过悬式绝缘子串或棒式绝缘子固定在支柱顶部水平拉杆底座处
1.3腕臂支柱装配
㈡ 支柱装配的分析
支柱装配的类型很多，但从结构上分析所有腕臂支柱装配
都有其共同的特点，那就是装配结构中均安设有腕臂和水平拉
杆（或压管），而且它们的安装形式和要求基本相同，即水平
拉杆（或压管）一般呈水平状态，腕臂为绝缘旋转式腕臂，承
力索固定在钩头鞍子（或悬吊滑轮）内，钩头鞍子通过套管绞
环固定在腕臂顶端，定位器与定位管、定位管与腕臂之间均采
45 2020/12/26
本节小结： 1．绝缘腕臂的结构及主要部件的名称； 2．腕臂装配要求； 3．中间柱装配要求和结构； 4．转换柱、中心柱和道岔柱装配结构。
休息、休息
46 2020/12/26
示。
6 2020/12/26
（1）导高 H 导高受到线路净空和列车 装载高度的限制 。一般在 5700～6450mm间。客运专线 一般采用5000～5500mm。 （2）支柱侧面限界 CX 侧面限界必须大2440mm， 曲线、站台应加宽。大型机 械化养护路段，最小要 3000mm。 （3）结构高度 h 我国结构高度一般在 1100～1700mm，目前我国使 用较多的是1400mm。
绝缘转换柱（ZJ1）装配图
29 2020/12/26
3. 绝 缘 转 换 柱 的 装 配
30 2020/12/26
3.绝缘转换柱的装配
31 2020/12/26
转换柱
32 2020/12/26
4.中心支柱的装配
33 2020/12/26
(a) L型道岔柱装配 1-1型定位环；2-DCL型定位器；3-长支持器；4-L1500定位管
C 型： 接触线悬挂点高度为 6.45m，结构高度为 1.5m，用
于车站最外道岔至绝缘锚段关节处的全补偿链形悬挂，一般采用
腕臂支柱的装配资料
非绝缘腕臂 结构
缺点
非绝缘腕臂易脏， 支柱高度高，支柱 受力大，在支柱位 置受限制时采用。
二、腕臂支柱装配 ㈠ 腕臂支柱装配的要求
腕臂支柱装配根据悬挂类型的不同分为简单悬 挂、半补偿链形悬挂、全补偿链形悬挂支柱 装配。根据支柱用途的不同分为中间柱、转 换柱、道岔定位柱、锚柱和中心柱的装配， 以及直线与曲线支柱装配。由于腕臂支柱装 配的种类较多，形式复杂，因而在设计上将 支柱装配分为A、B、C、D、E五种形式，每 种形式的适用范围如下：
⑴ 区间、站场： ① 一般中间站和区间不小于5700mm。 ② 编组站、区段站及配有调车组的大型中间站，一般情况不
小于6200mm，确有困难时可不小于5700mm。 ⑵ 隧道内（包括按规定降低高度的隧道口外及跨线建筑物范
围内）：
① 正常情况 （带电通过5300mm超限货物）不小于 5700mm。
D型：
接触线悬挂点高度为6m，结构高度为1.7m，用于车站或区间半 （全）补偿链形悬挂，一般采用地面以上高度为8.7m的支柱。
E型：
接触线悬挂点高度为6.4m，结构高度为1.7m，用于车站半补偿 （全）补偿链形悬挂，一般采用地面以上高度为9.2m的支柱。
腕臂装配设计时还应考虑支柱侧面限界、拉 出值和必要的安装调整范围。
2、在我们施工中通常使用三联桩，三联桩的 受力方向为水平受力，三联桩的方向为斜向， 它有一个上拔力。
抱杆
1）按抱杆截面情况分类 ①等截面抱杆。比如圆木抱杆和钢管抱杆。 ②变截面抱杆。例如钢角抱杆，铝合金抱杆，
薄钢角板抱杆。 （2）抱杆参数的选择 ①抱杆是组立杆塔的主要工具，它的工作条件
变化将直接影响到与其相连的各起重元件的 受力情况，对于倒落式抱杆，则影响更为显 著。
腕臂支柱的装配
输电线路施工中钢丝绳的安全系数K 工作性质及条件 安全系数K
通过滑车组用手推绞磨起立杆塔或收紧导线、 避雷线时的牵引绳 4
直接手推绞磨起立杆塔或收紧导线、避雷线时 的牵引绳
通过滑车组用机动绞磨、电动绞车起立杆塔或 收紧导线、避雷线时的牵引绳 直接用机动绞磨、电动绞车起立杆塔或收紧导 线、避雷线时的牵引绳 起立杆塔时的吊点固定绳（kg）
腕臂装配设计时还应考虑支柱侧面限界、拉 出值和必要的安装调整范围。 接触线悬挂点高度，是指接触线无弛度时定 位点处接触线距轨面的垂直高度，设计规范 规定如下： 支柱侧面限界是指轨平面处，支柱内缘至线 路中心的距离，站场上的软横跨柱其侧面限 界一般为3.0m，站台上的软横跨柱为5.0m， 中间站台上的支柱要求支柱内缘距站台边不 小于1500mm。
结构高度链形接触悬挂的结构高度是指 支柱定位点处，在接触线无弛度时，承力索 与接触线间的垂直距离，其值大小应考虑最 短吊弦长度，即保证在极限气温条件下，跨 中最短吊弦顺线路方向与垂直方向的偏移角 不大于30°。还应考虑支柱高度、悬挂类型、 调整范围及维修方便等因素，一般取1100～ 1700mm。
一.中间支柱装配
中间支柱装配应用最广泛，根据支柱所在线路的不 同分为以下几种： ⑴ 直线区段中间柱正（反）定位装配 ⑵ 曲线半径R为1200～4000m区段上位于曲线外 侧支柱的装配 该支柱一般选择直线正定位装配方式，由于支柱侧 面限界增大，因而主定位管、腕臂、水平拉杆应适 当加长，承力索布置在接触线的正上方，其它装配 与直线相同。 ⑶ R≤1000m区段上曲线外侧支柱装配 ⑷ 曲线内侧支柱上的装配
三、立杆滑车的选择
滑车按其工作方式的不同而有定滑车和动滑 车之分，按其工作目的不同又分省时滑车和 省力滑车之分。 1、定滑车：定滑车不省力，但能改变力的方 向，因存在摩擦力而使牵引力恒大于被吊物。 2、动滑车：动滑车本身随重荷升降而升降， 牵引端施以拉力，重荷即行上升。
