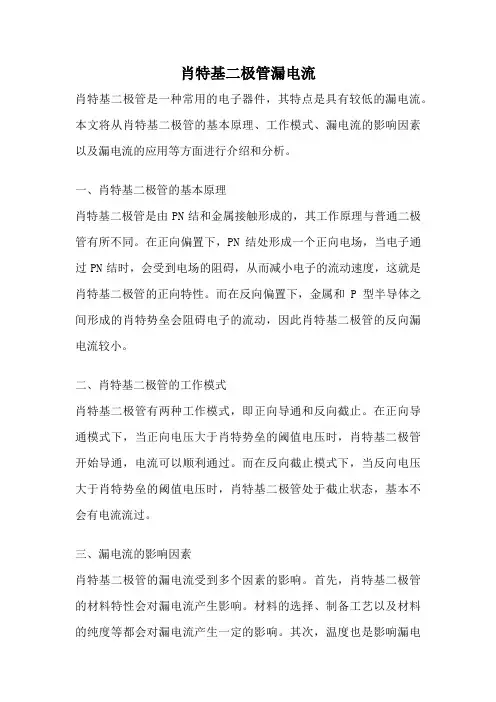

肖特基二极管漏电流肖特基二极管是一种常用的电子器件,其特点是具有较低的漏电流。

本文将从肖特基二极管的基本原理、工作模式、漏电流的影响因素以及漏电流的应用等方面进行介绍和分析。

一、肖特基二极管的基本原理肖特基二极管是由PN结和金属接触形成的,其工作原理与普通二极管有所不同。

在正向偏置下,PN结处形成一个正向电场,当电子通过PN结时,会受到电场的阻碍,从而减小电子的流动速度,这就是肖特基二极管的正向特性。

而在反向偏置下,金属和P型半导体之间形成的肖特势垒会阻碍电子的流动,因此肖特基二极管的反向漏电流较小。

二、肖特基二极管的工作模式肖特基二极管有两种工作模式,即正向导通和反向截止。

在正向导通模式下,当正向电压大于肖特势垒的阈值电压时,肖特基二极管开始导通,电流可以顺利通过。

而在反向截止模式下,当反向电压大于肖特势垒的阈值电压时,肖特基二极管处于截止状态,基本不会有电流流过。

三、漏电流的影响因素肖特基二极管的漏电流受到多个因素的影响。

首先,肖特基二极管的材料特性会对漏电流产生影响。

材料的选择、制备工艺以及材料的纯度等都会对漏电流产生一定的影响。

其次,温度也是影响漏电流的重要因素。

一般情况下,温度越高,漏电流越大。

此外,器件的尺寸和结构设计也会对漏电流产生一定的影响。

四、漏电流的应用肖特基二极管的漏电流特性使其在电子器件中得到广泛应用。

由于肖特基二极管具有低漏电流和快速开关速度的特点,常被用于高频电路和低功耗电路中。

此外,肖特基二极管还广泛应用于开关电源、逆变器、电压调节器等电子设备中。

肖特基二极管的漏电流是其重要的特性之一。

通过了解肖特基二极管的基本原理和工作模式,我们可以更好地理解漏电流的产生机制。

同时,了解漏电流的影响因素和应用,可以帮助我们在实际应用中更好地选择和设计肖特基二极管,以满足不同的电子器件需求。

肖特基二极管的作用

肖特基二极管的作用

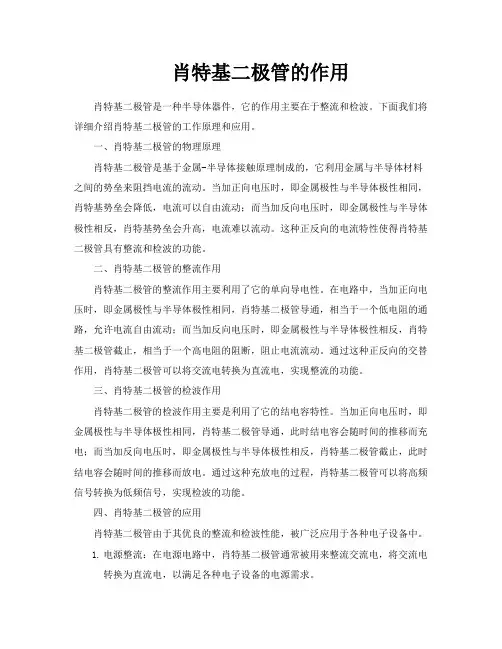

肖特基二极管的作用肖特基二极管是一种半导体器件,它的作用主要在于整流和检波。

下面我们将详细介绍肖特基二极管的工作原理和应用。

一、肖特基二极管的物理原理肖特基二极管是基于金属-半导体接触原理制成的,它利用金属与半导体材料之间的势垒来阻挡电流的流动。

当加正向电压时,即金属极性与半导体极性相同,肖特基势垒会降低,电流可以自由流动;而当加反向电压时,即金属极性与半导体极性相反,肖特基势垒会升高,电流难以流动。

这种正反向的电流特性使得肖特基二极管具有整流和检波的功能。

二、肖特基二极管的整流作用肖特基二极管的整流作用主要利用了它的单向导电性。

在电路中,当加正向电压时,即金属极性与半导体极性相同,肖特基二极管导通,相当于一个低电阻的通路,允许电流自由流动;而当加反向电压时,即金属极性与半导体极性相反,肖特基二极管截止,相当于一个高电阻的阻断,阻止电流流动。

通过这种正反向的交替作用,肖特基二极管可以将交流电转换为直流电,实现整流的功能。

三、肖特基二极管的检波作用肖特基二极管的检波作用主要是利用了它的结电容特性。

当加正向电压时,即金属极性与半导体极性相同,肖特基二极管导通,此时结电容会随时间的推移而充电;而当加反向电压时,即金属极性与半导体极性相反,肖特基二极管截止,此时结电容会随时间的推移而放电。

通过这种充放电的过程,肖特基二极管可以将高频信号转换为低频信号,实现检波的功能。

四、肖特基二极管的应用肖特基二极管由于其优良的整流和检波性能,被广泛应用于各种电子设备中。

1.电源整流:在电源电路中,肖特基二极管通常被用来整流交流电,将交流电转换为直流电,以满足各种电子设备的电源需求。

2.信号整流:在数字电路、放大器等信号处理电路中,肖特基二极管通常被用来整流输入信号,以获取纯净的直流信号。

3.检波器:在通信设备中,肖特基二极管通常被用来对微波信号进行检波处理,将高频信号转换为低频信号,以便后续电路进行处理和分析。

4.变容二极管:肖特基二极管的结电容特性也使其在频率调谐等应用场景中具有变容二极管的效应,被广泛应用于各类电子设备中。

肖特二极管的工作原理是什么

肖特二极管的工作原理是什么

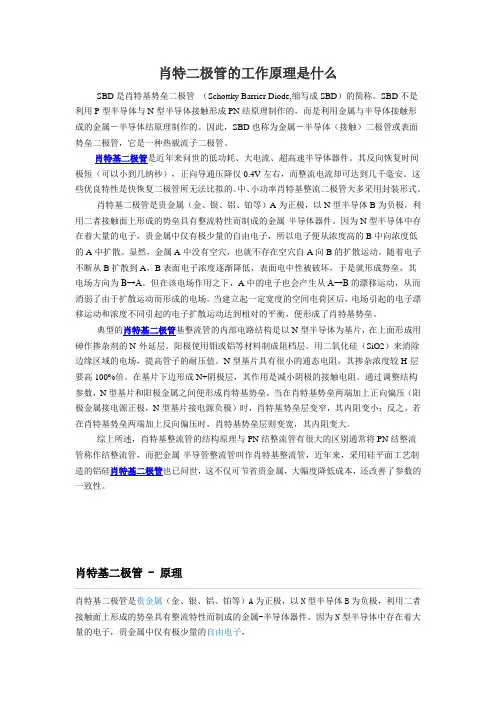

肖特二极管的工作原理是什么SBD是肖特基势垒二极管(Schottky Barrier Diode,缩写成SBD)的简称。

SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的,而是利用金属与半导体接触形成的金属-半导体结原理制作的。

因此,SBD也称为金属-半导体(接触)二极管或表面势垒二极管,它是一种热载流子二极管。

肖特基二极管是近年来问世的低功耗、大电流、超高速半导体器件。

其反向恢复时间极短(可以小到几纳秒),正向导通压降仅0.4V左右,而整流电流却可达到几千毫安。

这些优良特性是快恢复二极管所无法比拟的。

中、小功率肖特基整流二极管大多采用封装形式。

肖特基二极管是贵金属(金、银、铝、铂等)A为正极,以N型半导体B为负极,利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件。

因为N型半导体中存在着大量的电子,贵金属中仅有极少量的自由电子,所以电子便从浓度高的B中向浓度低的A中扩散。

显然,金属A中没有空穴,也就不存在空穴自A向B的扩散运动。

随着电子不断从B扩散到A,B表面电子浓度逐渐降低,表面电中性被破坏,于是就形成势垒,其电场方向为B→A。

但在该电场作用之下,A中的电子也会产生从A→B的漂移运动,从而消弱了由于扩散运动而形成的电场。

当建立起一定宽度的空间电荷区后,电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡,便形成了肖特基势垒。

典型的肖特基二极管基整流管的内部电路结构是以N型半导体为基片,在上面形成用砷作掺杂剂的N-外延层。

阳极使用钼或铝等材料制成阻档层。

用二氧化硅(SiO2)来消除边缘区域的电场,提高管子的耐压值。

N型基片具有很小的通态电阻,其掺杂浓度较H-层要高100%倍。

在基片下边形成N+阴极层,其作用是减小阴极的接触电阻。

通过调整结构参数,N型基片和阳极金属之间便形成肖特基势垒,当在肖特基势垒两端加上正向偏压(阳极金属接电源正极,N型基片接电源负极)时,肖特基势垒层变窄,其内阻变小;反之,若在肖特基势垒两端加上反向偏压时,肖特基势垒层则变宽,其内阻变大。

肖特基二极管结构原理及参数 知乎

肖特基二极管结构原理及参数 知乎

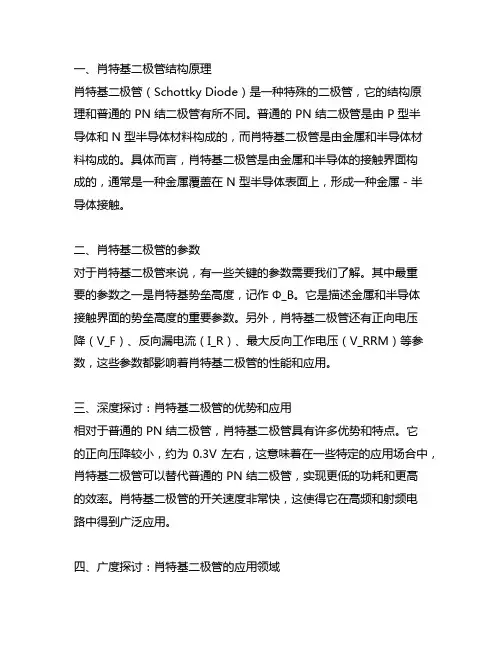

一、肖特基二极管结构原理肖特基二极管(Schottky Diode)是一种特殊的二极管,它的结构原理和普通的 PN 结二极管有所不同。

普通的 PN 结二极管是由 P 型半导体和 N 型半导体材料构成的,而肖特基二极管是由金属和半导体材料构成的。

具体而言,肖特基二极管是由金属和半导体的接触界面构成的,通常是一种金属覆盖在 N 型半导体表面上,形成一种金属-半导体接触。

二、肖特基二极管的参数对于肖特基二极管来说,有一些关键的参数需要我们了解。

其中最重要的参数之一是肖特基势垒高度,记作Φ_B。

它是描述金属和半导体接触界面的势垒高度的重要参数。

另外,肖特基二极管还有正向电压降(V_F)、反向漏电流(I_R)、最大反向工作电压(V_RRM)等参数,这些参数都影响着肖特基二极管的性能和应用。

三、深度探讨:肖特基二极管的优势和应用相对于普通的 PN 结二极管,肖特基二极管具有许多优势和特点。

它的正向压降较小,约为0.3V左右,这意味着在一些特定的应用场合中,肖特基二极管可以替代普通的 PN 结二极管,实现更低的功耗和更高的效率。

肖特基二极管的开关速度非常快,这使得它在高频和射频电路中得到广泛应用。

四、广度探讨:肖特基二极管的应用领域肖特基二极管由于其独特的特性,在许多领域都有着广泛的应用。

在通信领域,肖特基二极管被广泛应用于射频功率放大器和射频混频器等电路中,用于实现信号的调制和解调。

在开关电源和电源管理领域,肖特基二极管也被用于设计高效、稳定的开关电源电路和直流电源管理电路。

在光伏领域、功率电子领域和微波领域,肖特基二极管也都有着重要的应用。

五、总结与回顾通过本文的深度和广度探讨,我们对肖特基二极管的结构原理和参数有了全面的了解。

肖特基二极管作为一种特殊的二极管,在功耗、开关速度和应用领域等方面有着许多优势,因此在现代电子电路中有着广泛的应用前景。

希望本文能够帮助读者深入理解肖特基二极管,并在实际应用中发挥其重要作用。

肖特基二极管测量

肖特基二极管测量

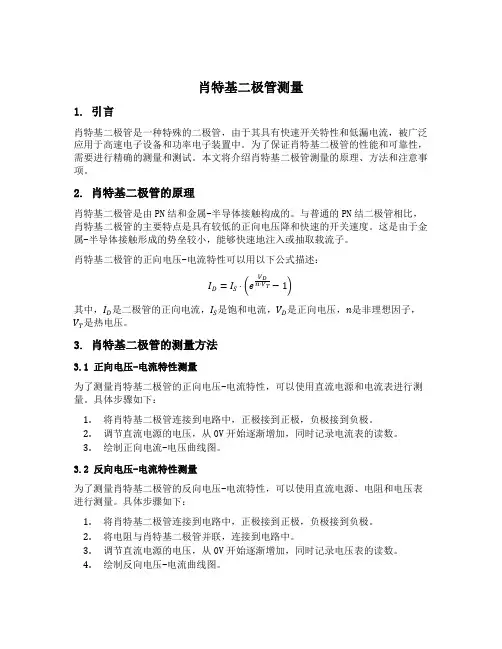

肖特基二极管测量1. 引言肖特基二极管是一种特殊的二极管,由于其具有快速开关特性和低漏电流,被广泛应用于高速电子设备和功率电子装置中。

为了保证肖特基二极管的性能和可靠性,需要进行精确的测量和测试。

本文将介绍肖特基二极管测量的原理、方法和注意事项。

2. 肖特基二极管的原理肖特基二极管是由PN结和金属-半导体接触构成的。

与普通的PN结二极管相比,肖特基二极管的主要特点是具有较低的正向电压降和快速的开关速度。

这是由于金属-半导体接触形成的势垒较小,能够快速地注入或抽取载流子。

肖特基二极管的正向电压-电流特性可以用以下公式描述:I D=I S⋅(eV Dn⋅V T−1)其中,I D是二极管的正向电流,I S是饱和电流,V D是正向电压,n是非理想因子,V T是热电压。

3. 肖特基二极管的测量方法3.1 正向电压-电流特性测量为了测量肖特基二极管的正向电压-电流特性,可以使用直流电源和电流表进行测量。

具体步骤如下:1.将肖特基二极管连接到电路中,正极接到正极,负极接到负极。

2.调节直流电源的电压,从0V开始逐渐增加,同时记录电流表的读数。

3.绘制正向电流-电压曲线图。

3.2 反向电压-电流特性测量为了测量肖特基二极管的反向电压-电流特性,可以使用直流电源、电阻和电压表进行测量。

具体步骤如下:1.将肖特基二极管连接到电路中,正极接到正极,负极接到负极。

2.将电阻与肖特基二极管并联,连接到电路中。

3.调节直流电源的电压,从0V开始逐渐增加,同时记录电压表的读数。

4.绘制反向电压-电流曲线图。

3.3 响应时间测量肖特基二极管具有快速开关特性,其响应时间对于一些应用非常重要。

为了测量肖特基二极管的响应时间,可以使用示波器和脉冲发生器进行测量。

具体步骤如下:1.将脉冲发生器的输出连接到肖特基二极管的控制端。

2.将示波器的探头连接到肖特基二极管的输出端。

3.调节脉冲发生器的频率和幅度,观察示波器上的波形。

4.测量肖特基二极管的开关时间和关断时间。

multisim肖特基二极管

multisim肖特基二极管

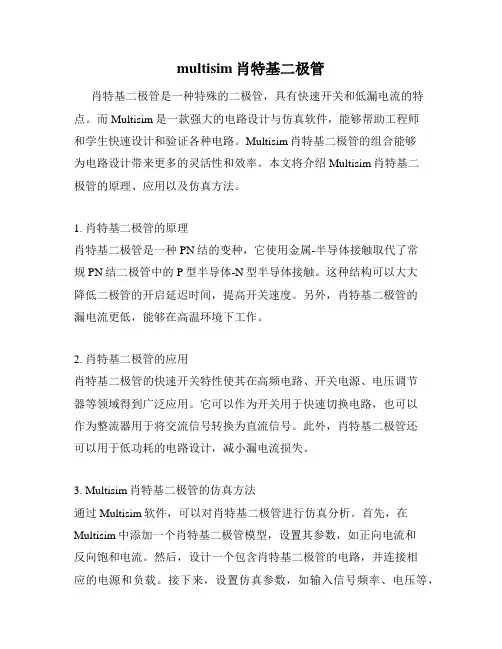

multisim肖特基二极管肖特基二极管是一种特殊的二极管,具有快速开关和低漏电流的特点。

而Multisim是一款强大的电路设计与仿真软件,能够帮助工程师和学生快速设计和验证各种电路。

Multisim肖特基二极管的组合能够为电路设计带来更多的灵活性和效率。

本文将介绍Multisim肖特基二极管的原理、应用以及仿真方法。

1. 肖特基二极管的原理肖特基二极管是一种PN结的变种,它使用金属-半导体接触取代了常规PN结二极管中的P型半导体-N型半导体接触。

这种结构可以大大降低二极管的开启延迟时间,提高开关速度。

另外,肖特基二极管的漏电流更低,能够在高温环境下工作。

2. 肖特基二极管的应用肖特基二极管的快速开关特性使其在高频电路、开关电源、电压调节器等领域得到广泛应用。

它可以作为开关用于快速切换电路,也可以作为整流器用于将交流信号转换为直流信号。

此外,肖特基二极管还可以用于低功耗的电路设计,减小漏电流损失。

3. Multisim肖特基二极管的仿真方法通过Multisim软件,可以对肖特基二极管进行仿真分析。

首先,在Multisim中添加一个肖特基二极管模型,设置其参数,如正向电流和反向饱和电流。

然后,设计一个包含肖特基二极管的电路,并连接相应的电源和负载。

接下来,设置仿真参数,如输入信号频率、电压等,运行仿真并分析结果。

4. Multisim肖特基二极管的优势使用Multisim软件仿真肖特基二极管可以带来很多优势。

首先,它可以帮助工程师在设计阶段更快速地验证电路功能,减少实际搭建电路的成本和时间。

其次,通过Multisim仿真,可以方便地调整电路参数,以得到更优化的电路性能。

此外,Multisim还可以提供详细的仿真结果,帮助工程师进行深入的电路分析。

总结:Multisim肖特基二极管的结合为电路设计带来了更大的灵活性和效率。

通过Multisim软件的仿真分析,工程师可以更加快速地验证和优化电路设计。

肖特基二极管的快速开关特性和低漏电流使其在高频电路和低功耗电路中得到广泛应用。

肖特基二极管原理

肖特基二极管原理

肖特基二极管原理
肖特基二极管是一种常用的电子元件,它由一个PN结和一个金属接触组成。

在正向偏置时,PN结处于导通状态,而在反向偏置时,则处于截止状态。

当肖特基二极管的PN结处于导通状态时,由于其金属接触的特性,使得它具有非常低的正向电压降。

这意味着,相比于常规的PN结二极管,肖特基二极管具有更低的正向电压丢失。

而当肖特基二极管的PN结处于截止状态时,它具有反向击穿电压的特性。

这意味着,当反向电压超过一定值时,肖特基二极管会发生击穿现象,电流开始流过。

这是由于其PN结的特殊结构和金属接触引起的。

肖特基二极管的特点与应用
肖特基二极管具有很多特点,其中包括:快速开关速度、低反向恢复时间、低漏电流、低正向电压降等。

这些特点使得肖特基二极管在许多电子应用中发挥重要作用。

肖特基二极管常见的应用场景包括:电源电路中作为反向保护二极管,高频电路中作为开关元件,电源管理电路中作为开关元件等等。

尤其在高频电路中,由于肖特基二极管的特性,它可以提供非常快速的开关速度,适用于高频信号的处理。

总而言之,肖特基二极管是一种特殊的二极管,具有低正向电压降和高速开关特性。

它在许多电子应用中广泛使用,特别是在高频电路中。

肖特基二极管原理及作用

肖特基二极管原理及作用

肖特基二极管原理及作用一、肖特基二极管的原理1.肖特基结的形成肖特基二极管的肖特基结是由金属与N型半导体直接接触形成的。

当金属与N型半导体接触时,金属中的自由电子会扩散到N型半导体中,形成一个电子云区域。

云区域内的电子与N型半导体中的电子进行复合,形成静电势垒。

这种结构不同于普通二极管中由P型半导体和N型半导体结合形成的肖特基结。

2.肖特基结的特性肖特基结的最大特点是具有快速恢复的特性。

普通二极管在正向工作时需要一定的时间才能从导通状态恢复到截止状态,而肖特基二极管在反向击穿截止后可以非常快速的恢复到被反偏截止状态。

这是由于肖特基结中金属与半导体的接触,使得电子从金属向半导体中迅速传输形成的。

3.肖特基二极管的电流特性与普通二极管相比,肖特基二极管的正向电流较大,而反向电流较小。

这是由于肖特基二极管的肖特基结中的电子云区域能够有效降低正向导通和反向击穿时的电流,从而提高了正向电流和反向电流的工作范围。

二、肖特基二极管的作用1.电源保护2.稳压和恒流源肖特基二极管的电流特性使其可以用于稳压和恒流源电路的设计。

在稳压电路中,肖特基二极管可以配合稳压二极管使用,提供更加精确的输出电压。

在恒流源电路中,通过利用肖特基二极管的电流特性,可以设计出稳定的恒流源。

这些应用都有助于提高电路的稳定性和可靠性。

3.混频器由于肖特基二极管的快速开关特性和较低的正向电压,可以用于射频(Radio Frequency,RF)混频器的设计。

混频器是一种常用于无线通信中的电路,用于将两个不同频率的信号进行混合,产生新的频率信号。

肖特基二极管可以在高频信号的开关过程中提供较小的非线性失真和较低的功耗,从而提高混频器的性能。

进一步推广,肖特基二极管在太阳能电池、红外线传感器等领域也有着重要应用,通过合理地利用肖特基二极管的特性,可以提高电路性能、降低功耗、增强功能等。

肖特基二极管的工作原理和特点

肖特基二极管的工作原理和特点

肖特基二极管的工作原理和特点肖特基二极管的工作原理是基于金属与半导体之间的肖特基势垒形成。

当P型半导体与金属结合时,由于P型半导体中少子的轨道电子会被金属电极吸引,形成一个额外的电子层,这个电子层称为肖特基层。

肖特基层的存在导致肖特基二极管的结电容较小,这是与普通PN结二极管明显不同的一个特点。

当正向偏置肖特基二极管时,P型半导体中的空穴与N型半导体中的自由电子结合,形成一个正向电流流动的通道。

此时,由于肖特基层的存在,其内部电场较小,使得肖特基二极管的开启电压较低。

此外,肖特基层的存在还使得肖特基二极管具有更高的正向电导,因此具有快速开关速度和较低的正向电压降。

相反,当反向偏置肖特基二极管时,由于金属电极对于反向电场的屏蔽作用,使得肖特基二极管的截止电压较高。

这样的特性对于一些低功耗电路和抑制反向电流的应用非常有利。

除了上述的工作原理之外,肖特基二极管还有以下几个特点:1.高速开关特性:由于肖特基层的存在,肖特基二极管的开启速度非常快,可以实现高速开关。

2.低电压降:肖特基二极管的正向电压降较低,这使得它能够在低电压应用中发挥作用。

3.低反向电流:肖特基二极管的反向电流非常小,可以抑制反向电流的流动。

4.抑制热失真:肖特基二极管具有良好的线性特性和较低的温度依赖性,可以在高温环境中抑制热失真的发生。

5.高频特性优越:由于肖特基层的存在,肖特基二极管的结电容较小,具有良好的高频特性。

肖特基二极管在电子设备中具有广泛的应用。

由于其快速开关特性和低功耗特点,常被用于高频功率放大器、射频收发器、无线通信设备和计算机外设等领域。

此外,由于其良好的温度稳定性,肖特基二极管还可以在高温环境中工作,因此广泛应用于汽车电子、航天航空等特殊环境中。

综上所述,肖特基二极管是一种具有独特结构和特性的二极管,它利用肖特基势垒形成的肖特基层来实现快速开关、低电压降和低反向电流等特点。

肖特基二极管具有广泛的应用领域,是电子设备中不可或缺的一部分。

20a肖特基二极管

20a肖特基二极管

20a肖特基二极管肖特基二极管,又称肖特基势垒二极管,是一种常用的电子器件。

它是由半导体材料构成的二极管,具有独特的电特性和应用优势。

本文将详细介绍20a肖特基二极管的原理、结构、特性以及应用领域。

一、肖特基二极管的原理肖特基二极管是利用PN结的非均匀性,通过金属与半导体的接触形成的势垒来实现整流作用的一种二极管。

它是由P型半导体和金属之间形成的势垒组成,与普通二极管不同的是,肖特基二极管的P区与N区之间没有扩散区域。

二、肖特基二极管的结构20a肖特基二极管的结构主要由两部分组成:P型半导体和金属。

P型半导体是由掺入了三价元素(如硼)的硅材料构成,金属则是与P型半导体相接触的部分。

三、肖特基二极管的特性1. 低电压损耗:肖特基二极管具有低电压损耗的特点,其正向压降较小,约为0.2V左右。

这使得它在低电压条件下能够工作,节省了能源。

2. 快速开关速度:由于肖特基二极管没有扩散区域,电流的注入和抽取速度较快,开关速度较高,可用于高频应用。

3. 低反向漏电流:肖特基二极管具有较低的反向漏电流,可有效减少功耗。

4. 温度稳定性好:肖特基二极管的温度稳定性较好,不易受温度变化影响。

四、肖特基二极管的应用领域1. 电源管理:由于肖特基二极管具有低电压损耗和快速开关速度的特点,常用于电源管理电路中,如DC-DC转换器、逆变器等。

2. 高频应用:肖特基二极管的快速开关速度使其适用于高频应用,如射频前端、无线通信等。

3. 模拟电路:肖特基二极管具有低反向漏电流和温度稳定性好的特点,适合用于模拟电路中,如放大器、滤波器等。

4. 汽车电子:肖特基二极管在汽车电子领域有广泛应用,如发动机控制单元、ABS系统等。

总结:20a肖特基二极管是一种具有独特电特性和应用优势的电子器件。

它通过利用PN结非均匀性和金属与半导体的接触形成势垒来实现整流作用。

具有低电压损耗、快速开关速度、低反向漏电流和温度稳定性好等特点。

在电源管理、高频应用、模拟电路和汽车电子等领域有广泛应用。

肖特基的工作原理

肖特基的工作原理

肖特基的工作原理肖特基(Schottky)二极管是一种特殊类型的二极管,其工作原理基于金属-半导体的接触。

它由一个金属与半导体材料形成的PN结构组成,而不是常规的PN结构中的两种不同类型的半导体材料。

肖特基二极管的工作原理可以通过金属与半导体接触形成的面积电势垒来解释。

在肖特基二极管中,金属接触到n型半导体材料的一侧,而p型半导体材料的一侧则未被金属覆盖。

这种金属与半导体之间的接触形成了一个正向电势垒,使电子从n型半导体向金属辐射,并形成一个逆向漏电流。

当施加正向偏压时,即将正电压施加到金属端,而负电压施加到半导体端时,电子会从金属向半导体材料注入。

由于金属对电子具有很低的功函数和高电导率,电子可以在金属-半导体界面上快速通过,并进入半导体材料。

这种注入过程在肖特基二极管中被称为“电子注入”。

当电子注入到半导体材料时,它们会与空穴发生复合,导致电流流过二极管。

在肖特基二极管中,正向工作时,由于电子注入的数量较大,电流可以在非常短的时间内形成。

这使得肖特基二极管具有快速开关和高频应用的能力。

与之相反,当施加反向偏压时,即将正电压施加到半导体端,而负电压施加到金属端时,电子注入被抑制。

这是因为在反向偏压下,电子注入需要克服金属与半导体接触面处的电势垒才能发生,而这个电势垒反向偏压中会增加。

因此,在反向偏压下,肖特基二极管有很小的漏电流。

肖特基二极管的一个重要特性是其低阈值电压。

由于金属-半导体界面形成的电势垒较低,肖特基二极管可以在较低的电压下开始导通,从而在一些特定的应用中提供更高的效率。

肖特基二极管还具有快速开关速度和低反向恢复时间的优势。

这是因为在肖特基二极管中,电子注入和抽取的过程非常迅速。

由于电子的移动速度远高于空穴,因此反向恢复的时间也更短。

此外,肖特基二极管还具有低功耗和高耐压能力的优点。

由于电子注入和抽取过程的高效率,肖特基二极管的功耗较低。

同时,它们还能承受较高的电压,使其在高压应用中具有重要的作用。

10a 压降0.3v肖特基二极管

10a 压降0.3v肖特基二极管

压降0.3v肖特基二极管的原理和应用1. 概述肖特基二极管是一种具有低压降的二极管,在电子学领域有着广泛的应用。

其中,压降为0.3V的肖特基二极管因其特殊的电压特性,在电子设备中扮演着重要的角色。

本文将重点介绍压降为0.3V的肖特基二极管的原理和应用。

2. 肖特基二极管的基本原理肖特基二极管由金属与半导体材料组成,其工作原理基于金属与半导体的接触电势差。

传统的普通二极管是由P型半导体和N型半导体材料组成,而肖特基二极管是通过金属与半导体的接触形成的二极管。

由于金属与半导体的接触具有低电势垒的特性,使得肖特基二极管在导通时的压降更低。

3. 压降为0.3V的肖特基二极管压降为0.3V的肖特基二极管是指在正向偏置下,肖特基二极管的压降为0.3V。

相比于传统的普通二极管,其压降更低,因此在一些特定的电路设计中有着独特的优势。

其正向偏置特性使其在一些低压运行的电子设备中有着重要的应用价值。

4. 压降为0.3V的肖特基二极管的特点压降为0.3V的肖特基二极管具有以下几个显著的特点:- 低压降:在正向偏置下,肖特基二极管的压降仅为0.3V,比起普通二极管的压降要低很多。

- 高开关速度:肖特基二极管因其低电压垒的特性,使得其在开关时具有更快的反应速度。

- 低反向漏电流:肖特基二极管的反向漏电流也要比普通二极管要小很多,这对一些高精度电路设计有着重要的意义。

5. 应用领域压降为0.3V的肖特基二极管由于其独特的特性,在一些特定的领域有着广泛的应用,主要包括以下几个方面:- 低压运行的电子设备:在一些低电压运行的电子设备中,由于压降为0.3V的肖特基二极管的特性,其可以更好地满足对电压稳定性和功耗的要求。

- 高精度电路设计:对于一些要求电压稳定性和精度要求高的电路,压降为0.3V的肖特基二极管可以起到重要的作用。

- 太阳能电池阵列:在太阳能电池阵列中,由于肖特基二极管的高开关速度和低压降,可以提高电能转换效率。

6. 结语压降为0.3V的肖特基二极管因其低压降、高开关速度和低反向漏电流的特点,在电子设备中有着广泛的应用前景。

肖特基二极管整流原理

肖特基二极管整流原理

肖特基二极管整流原理
肖特基二极管是一种特殊的二极管,其具有快速开关速度和低压降的特点,常用于电源整流电路中。

其整流原理是利用PN
结和金属半导体结的特性。

当肖特基二极管的PN结处于正向偏置时,P区的短路电流将
从N区侧注入。

此时,电压高于PN结的垒位电势垒,导致垒内少数载流子浓度增加,电流增大。

正向电压的升高会使得正向导通时的导通压降变小,进而降低开关时的功耗。

在反向偏置状态下,PN结会有较大的阻抗。

当voltage输入为负值时,二极管基本上是关闭的,几乎不存在上述短路电流。

这就使得在电源中得到一个明确的整流效果,只有在正半周的输入电压超过一定的电压阈值时,肖特基二极管才能够导通,产生正向电压输出。

总的来说,肖特基二极管通过利用PN结的特性和正反向偏置,使得电流只能在一个方向上流动,实现了整流功能。

这样就可以将交流电信号转换为直流电信号,用于电子设备的工作和稳定。

rf肖特基二极管

rf肖特基二极管

rf肖特基二极管RF肖特基二极管是一种特殊的二极管,它具有快速开关特性和低反向电流的优点,广泛应用于射频和微波电路中。

本文将从理论原理、结构特点和应用领域等方面进行介绍,以期能够全面展示RF肖特基二极管的魅力。

一、理论原理RF肖特基二极管的工作原理基于肖特基结构的特性。

肖特基结构是由P型半导体与N型金属之间形成的非均匀P-N结,其具有较高的势垒高度和较低的载流子浓度。

当正向偏置时,由于势垒高度的存在,电子从N型半导体向金属端流动,形成电流。

而在反向偏置时,势垒高度会阻碍电子的流动,使得反向电流非常小。

这种特性使得RF肖特基二极管在高频信号开关和检波等应用中表现出色。

二、结构特点RF肖特基二极管的结构相对简单,主要由P型半导体、N型金属和P型金属组成。

其中,P型半导体作为阳极,N型金属作为阴极,P 型金属则用作连接引线。

这种结构使得RF肖特基二极管具有低电压损耗、高频率响应和快速开关速度等优点。

此外,肖特基二极管还具有低串扰、低噪声和低功耗等特点,适用于各种射频和微波电路设计。

三、应用领域由于其特殊的结构和优良的性能,RF肖特基二极管在射频和微波领域有着广泛的应用。

首先,它常用于高频信号开关,能够实现快速的信号切换和调制。

其次,RF肖特基二极管还可用于射频检波,用于将高频信号转换为直流信号。

此外,它还可用于射频混频器、射频放大器和射频滤波器等电路中,起到关键的作用。

RF肖特基二极管作为一种重要的射频和微波器件,具有独特的优势和广泛的应用。

通过深入了解其理论原理、结构特点和应用领域,我们能够更好地利用RF肖特基二极管的特性,实现更高效、更稳定的射频和微波电路设计。

希望本文能够对读者对RF肖特基二极管有所启发,并在实际应用中发挥积极的作用。

肖特基二极管的原理和封装介绍

肖特基二极管的原理和封装介绍

肖特基二极管的原理和封装介绍一、肖特基二极管原理肖特基二极管是由德国物理学家沃尔特·肖特基发明的一种二极管。

与普通二极管不同的是,肖特基二极管的结电容很小,开关速度很快,具有低电压降和较高的阻值等优点。

肖特基二极管的原理是在p型半导体与金属之间形成Schottky势垒,使得电流从p型半导体流向金属时,需要克服这个势垒,同时由于金属具有一定的能带结构,肖特基二极管还可以将电流从金属转移到p型半导体。

因此,肖特基二极管具有更低的前向压降和开关速度快的特点。

二、肖特基二极管封装介绍肖特基二极管的封装形式有多种,常见的有TO-220、SOT-23、SMB等形式。

下面分别进行介绍:1. TO-220封装:TO-220是肖特基二极管常用的封装形式,由于其结构紧凑、安装简便等优点,应用范围广。

TO-220封装的肖特基二极管可以承受一定的电流和功率,但由于体积较大,适用于一些对封装体积要求不高的应用场景。

2. SOT-23封装:SOT-23封装是一种非常小巧的封装形式,体积仅为TO-220的1/10左右,非常适合于轻量化、小型化的应用场景。

由于体积较小,其承受的电流和功率较低,但在电子设备中的应用非常广泛。

3. SMB封装:SMB封装是一个面积较小的封装形式,适合于高密度集成的应用场景。

由于体积小,电容值和电阻值相对较小,通常用于高频电路或路由器等设备中。

总之,肖特基二极管的封装形式多种多样,我们需要根据应用需求选择合适的封装形式。

结语:肖特基二极管的应用范围非常广泛,包括电源管理、变换器、放大器、模拟信号处理等领域。

掌握其原理和封装形式,能够在使用过程中更加准确地选择和应用。

肖特基二极管结构原理及参数 知乎

肖特基二极管结构原理及参数 知乎

肖特基二极管结构原理及参数知乎肖特基二极管是一种常见且重要的半导体器件,具有许多独特的特性和广泛的应用。

它与普通二极管相比,拥有更高的开关速度、较低的反向电流以及更低的电压下的工作能力。

那么,让我们深入探讨一下肖特基二极管的结构原理和参数,并了解其在实际应用中的重要性。

一、结构原理肖特基二极管由P型半导体和n型金属或合金构成。

正如其名字所示,这种二极管是以物理学家沃尔特·肖特基的名字命名的。

1.1 结构示意图肖特基二极管的结构由两个主要部分组成:P型区和肖特基金属结区。

P型区与n型金属之间形成一个肖特基势垒,这种势垒具有吸收和透射电子的特性。

1.2 肖特基势垒形成原因肖特基势垒的形成是由P型区和n型金属之间的结合引起的。

具体来说,当P型区与n型金属接触时,通过复杂的界面反应,形成了一个类似PN结的界面。

在该界面上,P型区中电子的能级高于n型金属中电子的能级,因此会发生电子从P型区向n型金属的扩散。

而由于肖特基金属的特殊属性,它可以使这些从P型区扩散过来的电子透射到n型金属中。

这个过程将导致P型区与n型金属之间形成一个肖特基势垒,使得肖特基二极管具备了与普通二极管截然不同的性能。

二、参数分析了解肖特基二极管的结构原理之后,让我们来探讨一些与该器件相关的重要参数。

2.1 肖特基二极管的正向电压和反向电压能力正向电压是指在正向偏置下,肖特基二极管中电流开始流动的最低电压。

与普通二极管相比,肖特基二极管的正向电压往往更低,通常在0.2V至0.5V之间。

这意味着在正向工作条件下,肖特基二极管比普通二极管具有更低的能耗和更高的效率。

反向电压能力是指肖特基二极管能够承受的最大反向电压。

由于肖特基势垒较低,该参数通常在比较低的范围内,一般为20V至50V。

2.2 肖特基二极管的开关速度开关速度是指肖特基二极管从导通到截止的转换时间。

由于肖特基势垒的形成,肖特基二极管的开关速度往往比普通二极管更快。

这使得它特别适用于高频应用。

肖特基二极管原理和常用参数和检测方法

肖特基二极管原理和常用参数和检测方法

肖特基二极管原理和常用参数和检测方法肖特基二极管是一种特殊的二极管,其工作原理基于肖特基势垒。

它由多晶硅、n型硅和金属等材料构成,相对于常规二极管,肖特基二极管具有更高的工作频率、更低的开启电压和更快的开关速度等特点。

在电子电路中,肖特基二极管常被用于信号检测、开关和混频器等应用。

肖特基二极管的工作原理基于肖特基势垒形成的特点。

当n型硅与n型硅基底结合时,形成一个肖特基势垒。

这个势垒能够阻止电子从肖特基端流向n型硅端,形成一个正向电流非常小的二极管。

当外加正向电压增加时,肖特基-END--n型硅间的势垒变宽,从而减小了正向电流。

而当外加反向电压增加时,势垒将变窄,从而增大了反向电流。

因此,肖特基二极管具有较低的正向电压和快速的开关速度。

1.正向开启电压(VF):指在正向电流足够大时,二极管开始导通的电压。

2.反向漏电流(IR):指在正向电压下,肖特基二极管的漏电流。

3.可承受反向电压(VR):指反向电压大于该值时,二极管不会被击穿和损坏。

4.开关速度:指肖特基二极管从导通到截止或截止到导通的过渡时间。

5.最大正向工作电流(IFM):指二极管正向电流的最大值。

6.最大反向工作电流(IRM):指二极管反向电流的最大值。

1.正向电压测量:使用万用表或示波器来测量二极管的VF值,可以通过测量电压和电流,计算得到VF值。

2.反向漏电流测量:使用电流表或测量设备,将二极管的正向端与反向端相接,观察并测量反向漏电流的大小。

3.反向击穿电压测量:使用高压源和电流表,逐渐增加外加反向电压,观察二极管是否会击穿,并测量击穿电压的大小。

4.其他参数测量:如开关速度和最大工作电流等参数,常需要使用示波器和信号源等设备来测量和分析。

总之,肖特基二极管是一种具有特殊工作原理的二极管,具有较低的开启电压和快速的开关速度等特点。

在电子电路中,它经常用于信号检测、开关和混频器等应用。

通过正向电压测量、反向漏电流测量、反向击穿电压测量等方法,可以对肖特基二极管的常用参数进行检测和测量。

肖特基二极管作用原理

肖特基二极管作用原理

肖特基二极管作用原理肖特基二极管(Schottky Diode)是一种特殊的二极管,具有独特的工作原理和性能。

它是由金属与半导体材料接触而形成的,因此也被称为金属半导体二极管(Metal-Semiconductor Diode)。

肖特基二极管具有许多优点,如快速开关速度、低电压损耗和低反向电流等,因此在各种电子设备中得到广泛应用。

肖特基二极管的工作原理是基于金属与半导体之间的肖特基势垒效应。

当金属与半导体接触时,金属中的自由电子会向半导体中注入。

这些自由电子与半导体中的载流子相结合,形成一个耗尽区域,从而形成了一个势垒。

这个势垒比普通PN结二极管的势垒要低,因此肖特基二极管具有更低的开启电压。

肖特基二极管的导通特性主要取决于金属与半导体之间的势垒高度。

当外加正向电压时,势垒被降低,电子可以轻易地穿过势垒进入半导体,形成一个导电通道。

因此,肖特基二极管具有快速的导通特性,开关速度非常快。

与普通二极管相比,肖特基二极管的反向特性更为优越。

由于肖特基二极管的势垒较低,反向电压时只需小于势垒高度即可使势垒消失,从而减小了反向电流的大小。

这使得肖特基二极管具有较低的反向电流和较小的反向漏电流,提高了电路的效率和稳定性。

肖特基二极管的应用非常广泛。

由于其快速开关速度和低电压损耗特性,常被用于高频电路和高速开关电路中。

在功率放大电路、混频器和频率倍频器等电子设备中也有着重要的应用。

此外,由于肖特基二极管具有低反向漏电流和快速恢复时间的优点,还可以用于电源管理、电池充电和放电保护等应用领域。

肖特基二极管作为一种特殊的二极管,其工作原理和性能使其在电子领域中有着广泛的应用。

其快速开关速度、低电压损耗和低反向电流等特点,使其成为现代电子设备中不可或缺的元件之一。

随着科技的不断发展和进步,肖特基二极管的应用前景将更加广阔,为电子技术的发展带来更多的可能性。

肖特基二极管的工作原理

肖特基二极管的工作原理

肖特基二极管的工作原理
肖特基二极管的工作原理是利用金属与半导体接触面上形成的
势垒具有整流特性。

肖特基二极管是贵金属(金、银、铝、铂等)A为正极,以N型半导体B为负极,利用二者接触面上形成的势垒具有整流特性而制成的金属半导体器件。

因为N型半导体中存在着大量的电子,贵金属中仅有极少量的自由电子,所以电子便从浓度高的B中向浓度低的A中扩散。

显然,金属A中没有空穴,也就不存在空穴自A向B的扩散运动。

随着电子不断从B扩散到A,B表面电子浓度逐渐降低,表面电中性被破坏,于是就形成势垒,其电场方向为B→A。

但在该电场作用之下,A中的电子也会产生从A→B的漂移运动,从而消弱了由于扩散运动而形成的电场。

当建立起一定宽度的空间电荷区后,电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡,便形成了肖特基势垒。

肖特基势垒二极管的工作原理

肖特基势垒二极管的工作原理

肖特基势垒二极管的工作原理肖特基势垒二极管,这名字听起来是不是有点高深?它在电子世界里可是个小明星,功能强大得很。

想象一下,一个小小的二极管就像是电子的门卫,负责守护电子的进出。

它的工作原理简单说就是利用金属和半导体之间的界面形成一个势垒。

你看,金属和半导体的结合就像是不同背景的小伙伴聚在一起,碰撞出不一样的火花。

肖特基势垒二极管的特性,就是这个“门”开的很快,门卫工作高效,没那么多繁文缛节。

肖特基二极管的独特之处在于它的“门”很薄,不像普通二极管那样需要克服更高的“门槛”。

这就好比你去参加派对,遇到一个超好说话的保安,放你进门的速度贼快,简直就是“闪电侠”。

这意味着它可以在非常短的时间内导通,极大地提高了电子设备的响应速度。

想想吧,咱们用的手机、电脑,里面的电子组件可都指望着它快速传递信息呢。

肖特基势垒二极管的反向电流非常小,几乎可以忽略不计。

就像你喝水的时候,想要只喝一口而不溅出水来,这种控制能力可不是每个人都能做到的。

因为它的反向电流小,咱们用在电源的整流上时,就能有效降低能量损耗,提升效率。

这不就意味着你用电更省,设备更耐用吗?简直是太贴心了,感觉就像有个细心的朋友时刻为你考虑。

说到应用,肖特基势垒二极管可真是多才多艺。

在太阳能发电、无线通信、甚至高频电路中都能看到它的身影。

想想那些阳光明媚的日子,太阳能电池板通过肖特基二极管将光能转化为电能,给你提供源源不断的能量。

这就像是大自然在给你送电,真是妙不可言。

同时,在高速开关电路里,肖特基二极管的快速反应能力又让它成为不可或缺的角色,简直就是电子世界的“闪光灯”。

使用这种二极管也有一些小注意事项。

它们一般耐压较低,虽然效率高,但在高压环境下可能就会吃不消。

这就像你在超市看到的那些特价商品,虽然便宜,但用的时候可得小心,不然可能会出问题。

肖特基二极管的温度敏感性也比较强,高温环境下容易失效。

所以在设计电路的时候,得考虑周到,确保它在适合的温度下工作。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

肖特基势垒二极管SBD(SchottkyBarrierDiode,简称肖特基二极管)是近年来间世的低功耗、大电流、超高速半导体器件。

其反向恢复时间极短(可以小到几纳秒),正向导通压降仅0.4V左右,而整流电流却可达到几千安培。

这些优良特性是快恢复二极管所无法比拟的。

中、小功率肖特基整流二极管大多采用封装形式。

一、肖特基二极管原理
肖特基二极管是贵金属(金、银、铝、铂等)A为正极,以N型半导体B为负极,利用二者接触面上形成的势垒具有整流特性而制成的多属-半导体器件。

因为N型半导体中存在着大量的电子,贵金属中仅有极少量的自由电子,所以电子便从浓度高的B中向浓度低的A中扩散。

显然,金属A中没有空穴,也就不存
在空穴自A向B的扩散运动。

随着电子不断从B扩散到A,B表面电子浓度表面逐渐降轻工业部,表面电中性被破坏,于是就形成势垒,其电场方向为B→A。

但在该电场作用之下,A中的电子也会产生从A→B的漂移运动,从而消弱了由于扩散运动而形成的电场。

当建立起一定宽度的空间电荷区后,电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡,便形成了肖特基势垒。

典型的肖特基整流管的内部电路结构是以N型半导体为基片,在上面形成用砷作掺杂剂的N-外延层。

阳极(阻档层)金属材料是钼。

二氧化硅(SiO2)用来消除边缘区域的电场,提高管子的耐压值。

N型基片具有很小的通态电阻,其掺杂浓度较H-层要高100%倍。

在基片下边形成N+阴极层,其作用是减小阴极的接触电阻。

通过调整结构参数,可在基片与阳极金属之间形成合适的肖特基势垒,当加上正偏压E时,金属A和N型基片B分别接电源的正、负极,此时势垒宽度Wo变窄。

加负偏压-E时,势垒宽度就增加。

综上所述,肖特基整流管的结构原理与PN结整流管有很大的区别通常将PN 结整流管称作结整流管,而把金属-半导管整流管叫作肖特基整流管,近年来,采用硅平面工艺制造的铝硅肖特基二极管也已问世,这不仅可节省贵金属,大幅度降低成本,还改善了参数的一致性。

肖特基整流管仅用一种载流子(电子)输送电荷,在势垒外侧无过剩少数载流子的积累,因此,不存在电荷储存问题(Qrr→0),使开关特性获得时显改善。

其反向恢复时间已能缩短到10ns以内。

但它的反向耐压值较低,一般不超过去时100V。

因此适宜在低压、大电流情况下工作。

利用其低压降这特点,能提高低压、大电流整流(或续流)电路的效率。

二、肖特基二极管的结构
肖特基二极管在结构原理上与PN结二极管有很大区别,它的内部是由阳极金属(用钼或铝等材料制成的阻挡层)、二氧化硅(SiO2)电场消除材料、N-外延层(砷材料)、N型硅基片、N+阴极层及阴极金属等构成,如图4-44所示。

在N型基片和阳极金属之间形成肖特基势垒。

当在肖特基势垒两端加上正向偏压(阳极金属接电源正极,N型基片接电源负极)时,肖特基势垒层变窄,其内阻变小;反之,若在肖特基势垒两端加上反向偏压时,肖特基势垒层则变宽,其内阻变大。

肖特基二极管分为有引线和表面安装(贴片式)两种封装形式。

采用有引线式封装的肖特基二极管通常作为高频大电流整流二极管、续流二极管或保护二极管使用。

它有单管式和对管(双二极管)式两种封装形式。

肖特基对管又有共阴(两管的负极相连)、共阳(两管的正极相连)和串联(一只二极管的正极接另一只二极管的负极)三种管脚引出方式,见图4-45。

采用表面封装的肖特基二极管有单管型、双管型和三管型等多种封装形式。

三、肖特基二极管的检测
肖特基(Schottky)二极管也称肖特基势垒二极管(简称SBD),它是一种低功耗、超高速半导体器件,广泛应用于开关电源、变频器、驱动器等电路,作高频、低压、大电流整流二极管、续流二极管、保护二极管使用,或在微波通信等电路中作整流二极管、小信号检波二极管使用。

1.性能比较
肖特基二极管现超快恢复二极管、快恢复二极管、硅高频整流二极管、硅高速开关二极管的性能比较。

由表可见,硅高速开关二极管的trr虽极低,但平均整流电流很小,不能作大电流整流用。

2.检测方法
下面通过一个实例来介绍检测肖特基二极管的方法。

检测内容包括:①识别电极;②检查管子的单向导电性;③测正向导压降VF;④测量反向击穿电压VBR。

被测管为B82-004型肖特基管,共有三个管脚,外形如图4所示,将管脚按照从左至右顺序编上序号①、②、③。

选择500型万用表的R×1档进行测量。

测试结论:
第一,根据①�②、③�④间均可测出正向电阻,判定被测管为共阴对管,①、③脚为两个阳极,②脚为公共阴极。

第二,因①�②、③�②之间的正向电阻只几欧姆,而反向电阻为无穷大,故具有单向导电性。

第三,内部两只肖特基二极管的正向导通压降分别为0.315V、0.33V,均低于手册中给定的最大允许值VFM(0.55V)。

另外使用ZC25-3型兆欧表和500型万用表的250VDC档测出,内部两管的反向击穿电压VBR依次为140V、135V。

查手册,B82-004的最高反向工作电压(即反向峰值电压)VBR=40V。

表明留有较高的安全系数。

亿配芯城隶属于深圳市新嘉盛工贸有限公司,成立于2013年并上线服务,商城平台主要特点“线上快捷交易配单+线下实体供应交货”两全其美的垂直发展理念,是国内领先而专业的电子商务平台+实体店企业。

未来发展及模式主要以(一站式配单,平台寄售/处理闲置库存达到资源共享双赢,电子工程师交流社区,硬件开发与支持等互动服务平台)在这个高效而发展迅猛的科技互联网时代为大家提供精准的大数据资源平台。

(注:可编辑下载,若有不当之处,请指正,谢谢!)。

相关文档
最新文档
