PID控制回路参数表
Honeywell DCS 控制回路PID参数整定方法
Honeywell DCS控制回路PID参数整定方法鉴于目前一联合装置仪表回路自控率比较低，大部分的回路都是手动操作，这样不但增加了操作员的工作量，而且对产品质量也有一定的影响，特编制了此PID参数整定方法。
一、修改PID参数必须有“SUPPERVISOR”及以上权限权限，用键盘钥匙可以切换权限，钥匙已送交一联合主任陈胜手中；二、打开要修改的控制回路细目画面，翻到下图所示的页面，修改PID控制回路整定的三个参数K，T1，T2；三、PID参数代表的含义K：比例增益（放大倍数），范围为0.0～240.0；T1：积分时间，范围为0.0～1440.0，单位为分钟，0.0代表没有积分作用；T2：微分时间，范围为0.0～1440.0，单位为分钟，0.0代表没有微分作用。
四、PID参数的作用（1）比例调节的特点：1、调节作用快，系统一出现偏差，调节器立即将偏差放大K倍输出；2、系统存在余差。
K越小，过渡过程越平稳，但余差越大；K增大，余差将减小，但是不能完全消除余差，只能起到粗调作用，但是K过大，过渡过程易振荡，K太大时，就可能出现发散振荡。
（2）积分调节的特点：积分调节作用的输出变化与输入偏差的积分成正比，积分作用能消除余差，但降低了系统的稳定性，T1由大变小时，积分作用由弱到强，消除余差的能力由弱到强，只有消除偏差，输出才停止变化。
（3）微分调节的特点：微分调节的输出是与被调量的变化率成正比，在引入微分作用后能全面提高控制质量，但是微分作用太强，会引起控制阀时而全开时而全关，因此不能把T2取的太大，当T2由小到大变化时，微分作用由弱到强，对容量滞后有明显的作用，但是对纯滞后没有效果。
五、如果要知道控制回路的作用方式，可以进入控制回路的细目画面，进入下图所示页面：其中“CTLACTN”代表控制器作用方式，“REVERSE”表示反作用，“DIRECT”代表正作用。
六、控制器的选择方法（1）P控制器的选择：它适用于控制通道滞后较小，负荷变化不大，允许被控量在一定范围内变化的系统；（2）PI控制器的选择：它适用于滞后较小，负荷变化不大，被控量不允许有余差的控制系统；（3）PID 控制器的选择：它适用于负荷变化大，容量滞后较大，控制质量要求又很高的控制系统，比如温度控制系统。
Honeywell-DCS-控制回路PID参数整定方法
Honeywell-DCS-控制回路PID参数整定方法Honeywell PKS系统控制回路PID参数整定方法鉴于目前一联合装置仪表回路自控率比较低，大部分的回路都是手动操作，这样不但增加了操作员的工作量，而且对产品质量也有一定的影响，特编制了此PID参数整定方法。
修改PID参数必须有“SUPV（班长）”及以上权限权限，具体权限设置切换方法如下；一、打开要修改的控制回路细目画面，翻到下图所示的页面（Loop Tune），修改PID控制回路整定的三个参数K，T1，T2；到强，对容量滞后有明显的作用，但是对纯滞后没有效果。
四、控制器的选择方法（1）P控制器的选择：它适用于控制通道滞后较小，负荷变化不大，允许被控量在一定范围内变化的系统；（2）PI控制器的选择：它适用于滞后较小，负荷变化不大，被控量不允许有余差的控制系统；（3）PID控制器的选择：它适用于负荷变化大，容量滞后较大，控制质量要求又很高的控制系统，比如温度控制系统。
五、PID参数整定的方法一般在工程应用中采用经验凑试法。
经验凑试法在实践中最为实用。
在整定参数时，必须认真观察系统响应情况，根据系统的响应情况决定调整那些参数。
观察系统响应效果，可以通过查看控制回路细目画面中的实时趋势曲线，衰减曲线最好是4：1，即前一个峰值与后一个峰值的比值为4：1。
经验值：在实际调试中，只能先大致设定一个经验值，然后根据调节效果修改，这里的P代表比例度，P＝1/K。
总之，在整定时不能让系统出现发散振荡，如出现发散振荡，应立即切为手动，等系统稳定后减小放大倍数、增大积分时间或减小微分时间，重新切换到自动控制。
放大倍数越小，过渡过程越平稳，但余差越大。
放大倍数越大，过渡过程容易发生振荡。
积分时间越小，消除余差就越快，但系统振荡会较大，积分时间越大，系统消除余差的速度较慢。
微分时间太大，系统振荡次数增加，调节时间增加，微分太小，系统调节缓慢。
控制器参数凑试法的步骤：因为比例作用是基本的控制作用，因此，首先把比例度凑试好，待过渡过程已基本稳定，然后加积分作用消除余差，最后加入微分作用进一步提高控制质量，基本步骤如下：（A）对P控制器，将放大倍数放在较小的位置，逐渐增大K，观察被控量的过渡过程曲线，直到曲线满意为止；（B）对PI控制器，先置T1=0，按纯比例作用整定放大倍数使之达到4：1衰减曲线；然后将K缩小（10～20％），将积分时间T1由大到小逐步加入，直到获得4：1衰减过程；（C）对PID控制器，将T2＝0；先按PI作用凑试程序整定K，T1参数，然后将放大倍数增大到比原值大（10～20％）位置，T1也适当减小之后，再把T2由小到大逐步加入，观察过渡曲线，直到获得满意的过渡过程。
FB41、FB42、FB43PID参数设置中文说明.
1、FB 41SFB/FB "CONT_C" （连续控制器）在SIMA TIC S7 可编程逻辑控制器上使用，通过持续的输入和输出变量来控制工艺过程。
在参数分配期间，可以通过激活或取消激活PID 控制器的子功能使控制器适应过程的需要。
使用参数分配工具可以轻松完成分配（菜单路径：开始> Simatic > Step7 > 分配PID 控制参数）。
开始> Simatic > Step7 > 分配PID 控制（英文）中提供了在线电子手册。
应用可以使用该控制器作为PID 固定设定值控制器或在多循环控制中作为层叠、混料或比率控制器。
该控制器的功能基于使用模拟信号的采样控制器的PID 控制算法，必要时可以通过加入脉冲发生器阶段进行扩展，为使用成比例执行机构的两个或三个步骤控制器生成脉冲持续时间调制输出信号。
注意只有在以固定时间间隔调用块时，在控制块中计算的值才是正确的。
为此，应该在周期性中断OB （OB30 至OB38）中调用控制块。
在CYCLE 参数中输入采样时间。
说明除了设定值和过程值分支中的功能，SFB/FB 还通过持续操作变量输出和手动影响操作值的选项实现了完整的PID 控制器。
下文提供了对这些子功能的详细说明：设定值分支以浮点格式在SP_INT 输入键入设定值。
过程变量分支可以外设(I/O)或以浮点格式输入过程变量。
CRP —IN 功能根据以下公式将 PV —PER 外设值转换为介于 -100 和+100 %间的浮点格式值:I 二I 此主题相关图片Output ofCPfi ：」N - PV_PER PV_N0RM 功能根据以下公式统一 CRP_IN 输出的格式：PV_NORM 的输出 =(CPR_IN 的输出)* PV_FAC + PV_OFFPV_FAC 的缺省值为1，PV_OFF 的缺省值为0。
岀错信号设定值和过程变量间的差异就是岀错信号。
连续气化合成氨项目PID参数一览表
连续气化合成氨项目PID参数一览表PID控制参数一览表PID控制参数一览表PID控制参数一览表PID控制参数一览表PID控制参数一览表烧嘴冷却水和火检冷却水流量标定用表14、气化炉塔、罐液位测试结果渣池水溢流主控: 80%灰水槽溢流主控: 95%洗涤塔现场满液位现场:2.4m 主控: 73%气化炉封黑水管线现场:35cm 主控:①17%②14%③15%高闪黑水封至真闪出口主控: 15%洗涤塔封P1703进口主控:25%18FV0019可以通过的最大水量:72m3/h 加开4圈旁路:136 m3/h15、P1805A/B、P1806A/B带有辅助油泵的启停注意事项一、启动前检查1、开泵前应熟悉操作规程,按规程检查泵的润滑,冷却,密封等情况。
2、开泵前按正确方向盘车。
3、检查进出口阀门：离心泵:进口全开, 出口微开。
4、按规程启动主泵(有辅助油泵的先启动辅助油泵),待泵出口压力上来后,缓慢开启出口阀至合适开度。
5、检查运行电机的电流应稳定无摆动,出口压力无大幅度波动,泵体及电机无异声，轴温、振动不超标(轴温不大于90度，振动不大于6丝)。
二、 P1805(密封水泵)开机注意：1、润滑,冷却正常,泵体充液排气后先启动辅助油泵。
2、油压应不低于0.14MPa方可启动主电机。
3、主电机启动2~7秒后，辅助油泵停止 (防止油压过高损坏O型密封圈)。
4、正常运行中油压应在0.25~0.6MPa之间。
三、P1806(洗涤塔给料泵) 开机注意：1、检查具备开泵条件后先启动辅助油泵，油压：泵出口0.25~0.45MPa,轴前0.08~0.25Mpa时方可启动主泵。
2、该泵自带PLC控制，主泵启动后辅助油泵自动停运；主泵停运时辅助油泵自动启动。
但是，在PLC（或DCS联锁）不可用时，千万不能忘记：主泵启动后人工停运辅助油泵；主泵停运前也要人工启动辅助油泵3、运行中低油镜油位应过半，泵停下时高油镜油位应过半，否则，要及时补油。
pid控制及pid参数设定
授课内容：
• • • •
自动控制原理的一般概念 控制系统的性能指标 P、I、D在控制系统中的作用 PID参数整定方法
1 自动控制规律的一般概念
• 所谓自动控制，就是指在没有人直接参与的情况
下，利用控制器使被控对象(如机器、设备和生产 过程)的某些物理量(或工作状态)能自动地按照预 定的规律变化(或运行)。完成这一过程的所有元 件与装置组成的整体就称为自动控制系统。
2、PID=Proportion Integration Differentiation
按偏差的比例、积分和微分进行控制的调节器简称为 pid调节器，是连续系统中技术成熟、应用最为广泛的一 种调节器。Pid调节器结构简单，参数易于调整，在长期 应用中已积累了丰富的经验。特别在工业过程中，由于控 制对象的精确数学模型难以建立，系统的参数又经常发生 变化，运用现代控制理论分析综合要耗费很大代价进行模 型辨识，但往往不能得到预期的效果，所以人们常采用 PID调节器，并根据经验进行在线整定。由于软件系统的 灵活性，PID算法可以得到修正而更加完善。 2.1 模拟PID调节器 PID调节器是一种线性调节器，这种调节器是将设定 值w与实际输出值y进行比较构成控制偏差 • e=w–y • 并将其比例、积分、微分通过线性组合构成控制量（如图 4-11-1所示），所以简称为PID调节器。
1.3.2. 稳态响应 如果一个线性系统是稳定的，那么从任何初始条件 开始，经过一段时间就可以认为它的过渡过程已经结束， 进入了与初始条件无关而仅由外作用决定的状态，即稳态 响应。所以稳态响应是指当t 趋于无穷大时系统的输出状 态。稳态响应表征系统输出量最终复现输入量的程度，提 供系统有关稳态误差的信息，用稳态性能来描述。 由此可见，线性控制系统在输入信号作用下的性能 指标，通常由动态性能和稳态性能两部分组成。 1.3.3 稳态性能指标 稳态性能指标是表征控制系统准确性的性能指标，是一 项重要的技术指标，通常用稳态下输出量的期望值与实际 值之间的差来衡量，称为稳态误差。如果这个差是常数， 则称为静态误差，简称静误差或静差。稳态误差是系统控 制精度或抗扰动能力的一种度量。

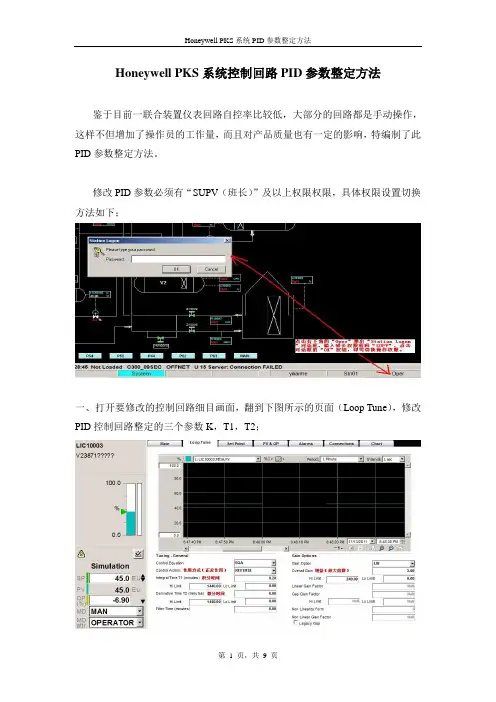

Honeywell_DCS_控制回路PID参数整定方法
Honeywell PKS系统控制回路PID参数整定方法鉴于目前一联合装置仪表回路自控率比较低，大部分的回路都是手动操作，这样不但增加了操作员的工作量，而且对产品质量也有一定的影响，特编制了此PID参数整定方法。
修改PID参数必须有“SUPV（班长）”及以上权限权限，具体权限设置切换方法如下；一、打开要修改的控制回路细目画面，翻到下图所示的页面（Loop Tune），修改PID控制回路整定的三个参数K，T1，T2；二、PID参数代表的含义Control Action：控制器的作用方式，正作用（DIRECT），反作用（REVERSE）；Overal Gain（K）：比例增益（放大倍数），范围为0.0～240.0；T1：积分时间，范围为0.0～1440.0，单位为分钟，0.0代表没有积分作用；T2：微分时间，范围为0.0～1440.0，单位为分钟，0.0代表没有微分作用。
三、PID参数的作用（1）比例调节的特点：1、调节作用快，系统一出现偏差，调节器立即将偏差放大K倍输出； 2、系统存在余差。
K越小，过渡过程越平稳，但余差越大；K增大，余差将减小，但是不能完全消除余差，只能起到粗调作用，但是K过大，过渡过程易振荡，K太大时，就可能出现发散振荡。
（2）积分调节的特点：积分调节作用的输出变化与输入偏差的积分成正比，积分作用能消除余差，但降低了系统的稳定性，T1由大变小时，积分作用由弱到强，消除余差的能力由弱到强，只有消除偏差，输出才停止变化。
（3）微分调节的特点：微分调节的输出是与被调量的变化率成正比，在引入微分作用后能全面提高控制质量，但是微分作用太强，会引起控制阀时而全开时而全关，因此不能把T2取的太大，当T2由小到大变化时，微分作用由弱到强，对容量滞后有明显的作用，但是对纯滞后没有效果。
四、控制器的选择方法（1）P控制器的选择：它适用于控制通道滞后较小，负荷变化不大，允许被控量在一定范围内变化的系统；（2）PI控制器的选择：它适用于滞后较小，负荷变化不大，被控量不允许有余差的控制系统；（3）PID控制器的选择：它适用于负荷变化大，容量滞后较大，控制质量要求又很高的控制系统，比如温度控制系统。
PID回路整定详细说明
仪表控制说明及PID整定方法化工乙烯仪表-李恒超主要内容一、仪表控制说明1、单回路控制说明2、复杂控制说明二、PID整定方法1、PID整定方法2、PID整定举例三、自动控制回路参数波动原因分析1、工艺操作系统引起参数波动分析2、仪表和调节阀的特性引起参数波动分析3、机泵控制的波动原因分析主要内容一、仪表控制说明1、单回路控制说明1.1 单回路的结构与组成1.2 明确自动控制的目的1.3 被控变量的选择1.4 控制变量的选择1.5 控制质量1.6 滞后1.7 举例与仿真1.8PID的正反作用2、复杂控制说明2.1 前馈控制2.2 串级控制2.3 均匀控制2.4 分程控制2.5 比值控制2.6 选择控制2.7 三冲量控制2.8 耦合控制二、PID整定方法1、PID整定说明1.1 PID回路阶跃响应性能指标1.2PID设置面板1.3 PID参数功能1.3.1 增益K作用对调节过程的影响1.3.2 积分作用对调节过程的影响1.3.3 微分调节D说明1.4 PID参数的整定1.4.1 测试阶跃响应法1.4.2 PID参数的整定步骤说明1.4.3 PID参数整定经验说明1.4.4 PID参数整定方法二2、PID整定举例2.1 PID参数的形象说明2.2 PID参数仿真曲线举例说明2.3 PID整定参数举例分析说明2.4 PID参数整定总结三、自动控制回路参数波动原因分析1、工艺操作系统引起参数波动分析1.1 精馏塔的典型控制1.2 反应器的控制2、仪表和调节阀的特性引起参数波动分析2.1 流量计的量程比、流速，对测量的影响2.2 调节阀的流量特性和可调比2.3 提高调节阀使用寿命的常见方法3、机泵控制的波动原因分析3.1 对离心泵的控制3.2 对计量泵的控制3.3 对变频泵的控制一、仪表控制说明\1.单回路控制说明1.1 单回路的结构与组成由一个被控对象、一个测量变送器、一个控制器和一个执行机构（控制阀）所组成的闭环控制系统。
