5S标识标准

5S标准标识图样

标识(biāozhì)用途: 逃生指示张贴位置。
其它交通(jiāotōng)标识
第四十七页，共90页。
1000
5
1000
制造要求： 1、资料为800MM*800MM*2MM的铝合金板； 2、蓝底白边白标识符号，蓝、白均为反光漆； 3、契合«路途交通标志和标线国度规范»〔GB5768-1999〕；
第五页，共90页。
管道走向标识
冷冻供水
冷却(lěngquè)供
冷冻回水
冷却(lěngquè)回
Φ250 冷冻/冷却管道(guǎndào)标示规范：冷冻管道(guǎndào)：白色宋体加粗：100 号字体冷冻管道(guǎndào)：白色宋体加粗：100 号字体标签大小：长：30CM ；宽：10CM
称号：直行用途：指示标志，表示只准一切车辆直装置位置：此标志设在直行的路口以前适当位置。
第四十九页，共90页。
1000
5
1000
制造要求： 1、资料为直径800MM，厚度2MM的铝合金板； 2、蓝底白边白标识符号，蓝、白均为反光漆； 3、契合«路途交通标志(jiāo tōnɡ biāo zhì)和标线国度规范»〔GB5768-1999〕；
距空中1.5m
第十九页，共90页。
制止进入标识
标识用途: 制止进入标识张贴位置: 风险等限制人员进入
的场所入口, 距空中1.5m;
第二十页，共90页。
制止饮用标识
标识用途: 制止饮用标识张贴位置: 不谊饮用水的
水龙头处
过道
第二十五页，共90页。
注意(zhù yì)吊物标识

5S划线标准和标识标准

划线规定生产现场整理、整顿后的划线实施方法：1．地面通道线、区划线① 参考线宽：4～10CM·大型仓库主通道：10CM ，区域线：8CM ； ·车间主通道：10CM ；区域线：8CM ； ·大的场所中辅助通道比主通道窄2～ 4CM ； ·中小仓库主辅通道：6CM ·小房间通道：4CM 或6CM·在大的场所，区划线通常应比相邻的通道线窄2～4CM ； ·在较小的区间，区划线可使用与通道线相同的线宽。

② 通道线用于人车物料的通行，通常用实线，采用刷油漆或贴胶带的方法。

③ 区划线用于工作区域内的功能细分，一般也用实线；有时出于美观与灵活的考虑，可以使用虚线；另外功能不确定的区域也可考虑用虚线。

④ 建议通道线和区划线使用明黄色线条。

⑤ 对不合格品区域或危险区域（如高温高压），应使用红色线条。

⑥ 通道本身的宽度应结合工作需要和场地大小决定。

2．定位线① 定位线用于地面物品的定位，视实际情况可以采用实线、虚线或四角定位线等形式，线宽3～6CM ，长12CM 。

② 定位线通常采用黄色线条；某些物品为了特别区分（如清洁工具、垃圾箱、凳椅等），可使用白色。

③ 对消防器材或危险物品的定位（如酒精、助焊剂等），为达到警示效果，应使用红色线条或者黄黑相间的线条；前方禁止摆放的区域（如消防栓前、配电柜前）应使用红色斜线或黄黑相间的斜线条：④ 移动式物品定位时（推车、叉车、焊机），可采用的方法：⑤ 位置变动类物品定位时，常采用虚线定位法：⑥ 形状规则的小物品定位时，可采用四角定位法，其中物品角和定位角线间距应在2～4CM ，6～8CM 。

⑦ 位置已经固定的机床等设备，不使用专门的定位线。

⑧ 货架常用四角定位，有时演化为从通道线或区划线上延伸的定位形式：3．通常的线条颜色区分① 黄色（实线）：一般通道线、区划线、固定物品定位线 ② 黄色（虚线）：移动台车、工具车等停放定位线 ③ 绿色：合格区④ 红色：不合格区、废品区、危险区 ⑤ 红色斜线：不得放置、不得进入。

5S“标识”规范标准(第3-6页)

I
3.2 I底色与字色配置
r
气、
(其他种类的标识颜色配置参照1. 2)
II
浅绿色底绿字
II:
(轻、中型仓储)货架上方标识牌
|红;生;点;白;字 l|
3.3 I安全出口路线图
4
:单字口号/标语(品质相关)
统一尺寸: (12 号)长 42cm(A3 纸的长)，宽29.7cm(A3 纸的宽)
3.4 I特大号标识张贴高度除悬挂式标识、口号、标语标识外，其他粘贴在墙面、门上、柜门上的标识高度
f 、
:固定资产编号标签
r
小标签张贴位置 1) 办公桌抽屉、柜子标识牌(标签)全部粘贴在左上角处 2) 鞋柜标签粘贴在槽内/柜门上方中间位置 ※自行制作或定制的标签参照以上
(2.1 2.2) 只寸及颜色配置、
2.4 I字体
华文中宋，字在框内的位置要居中
文件号 ES-OP-R-RC002 作业
1
page
I 第 5页
顺序|
内容
三. 特大号标识(口号/标语、职场布局图、特大标识牌等)
3.1 I基本尺寸: 11号:(悬挂式标识)长 84cm(2 倍的 A3 纸的长)，宽59.4cm{2 倍A3 纸的宽) 12号:长 42cm(A3 纸的长)，宽29.7cm(A3 纸的宽) 13号:悬挂式(口号)标识(单字) :长29.7cm(A4 纸的长) ，宽21cm(A4 纸的宽)
11圆圆圆例:|圃噩噩 .1(2
时任刷
(3号设备名)
II:
4号、阳寸的单字提醒类标识
例:[jJ[jJ
O.2cm 的双线)，
1.31 作制 1---5 号尺寸的标识牌四周有与字的颜色一样的框线(两条间隔为

5S管理标识标签标准

5S 管理标识标签标准一、标签制作要求( 一) 、设备类1、财产编号尺寸:6X3CM,字体: 方正大黑 14 号材料 : 双色板 ( 统一制作 )1.1 编号方法①外贸 : WM/001~xxx ②生产 : SC01/001~ xxx(FZ01 表示为包装车间) SC02/001~ xxx (FZ02 表示为涂装车间) SC03/001~ xxx (FZ03 表示为旋压车间 ) SC04/001~ xxx (FZ04 表示为车床车间) SC05/001~ xxx (FZ05 表示为拉伸室内) ③公司: SH/001~ xxx 注: 旋压大圆机及其它的大型设备可以用油漆编号, 并根据实际决定编号方法。

1.2 标签位置一般为设备的明显处 ( 不影响操作, 且牢固 )2、管理标签尺寸: 9X7CM 字体: 金桥简粗黑 16 号材料 : 自打纸塑封2.1 编号方法同财产编号。

责任人应写当事人姓名 ( 固定操作员 ), 或者直接写操作员 , 但是监督人必须写上姓名 , 不可用职务来代替。

2.2 张贴位置相同设备同一位置 , 不影响操作、直观便可。

( 二) 、设施类包括: 操作台、存放台、手推车、料筐、凳子、物料架、桌子、橱柜、文件柜、凳子、空调、消防栓、灭火器、电器箱、配电柜、开关、电梯、塑料筐、蒸汽阀门等1、管理标签1.1 消防栓、灭火器、空调、操作台、手推车、橱柜、桌子、电器箱、衣斗、蒸汽阀门等 , 如图示 : 尺寸 : 9X7CM字体: 金桥简粗黑 20号材料 : 自打纸塑封 1.2 塑料筐、衣片凳、货架、开关、磅秤等尺寸: 7X5CM字体 : 金桥简粗黑 20 号材料 : 自打纸塑封注: 货架、塑料框尺寸可根据实际情况而定 1.3 凳子尺寸 : 4X3CM 字体 : 金桥简粗黑 10 号材料 : 自打纸塑封 1.4 电梯尺寸 :1/2A4 纸材料 :A4 纸塑封2、编号方法2.1 相应位置上打上对应名称 2.2 设施编号①织造 : ZZ/01~xxx ②服装 : FZ01/01~ xxx (FZ01 表示为内衣车间 ) FZ02/01~ xxx(FZ02 表示为制衣车间) FZ03/01~ xxx (FZ03 表示为成衣车间) FZ04/01~ xxx (FZ04 表示为外衣车间) FZ05/01~ xxx (FZ05 表示为设计室内 ) FZ06/01~ xxx (FZ05 表示为服装行政 ) ③集团 : JT/01~ xxx同时 , 一组或一排货架、物品柜、衣斗、桌子可以只设一个管理标签 ,但必须统一编号。

5S标识相规定

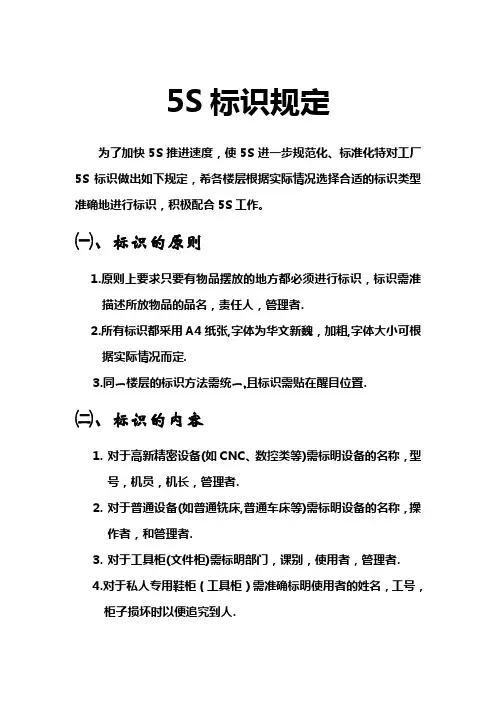

5S标识规定为了加快5S推进速度，使5S进一步规范化、标准化特对工厂5S标识做出如下规定，希各楼层根据实际情况选择合适的标识类型准确地进行标识，积极配合5S工作。

㈠、标识的原则1.原则上要求只要有物品摆放的地方都必须进行标识，标识需准描述所放物品的品名，责任人，管理者.2.所有标识都采用A4纸张,字体为华文新魏，加粗,字体大小可根据实际情况而定.3.同一楼层的标识方法需统一,且标识需贴在醒目位置.㈡、标识的内容1.对于高新精密设备(如CNC、数控类等)需标明设备的名称，型号，机员，机长，管理者.2.对于普通设备(如普通铣床,普通车床等)需标明设备的名称，操作者，和管理者.3.对于工具柜(文件柜)需标明部门，课别，使用者，管理者.4.对于私人专用鞋柜（工具柜）需准确标明使用者的姓名，工号，柜子损坏时以便追究到人.5.对于货架需标明货架上所摆放物品的品名，分层来进行标识.6.对仓库物料盒（物料箱）类需准确标明所放物品的品名，编号，数量，且每一种产品应有物料库存卡片.7.对于工作台的标识需标明工作台的用途,作业者和管理者8.关于IT类设备需标明物品的名称，编号，和责任者.9.其它未列出来的标识内容各部门可根据原则来进行标识㈢、注意事项:1.标识必须要与所放物品相对应，且需根据所放物品的变更而变更.2.暂放的物品需挂暂放标识，且需标明责任者.3.标识越细化越好.标识长期不变动的需过胶.5S推进委员会 2006-6-30标识的种类1.标识牌地面定位式(适用于宽广，叉车出入少的车间)2.空中悬挂式(适用于机加，摆放物品较多的车间如仓库，D5,D1,等)3.直贴地面式(适用于小区域,干净,叉车出入少的车间)4．直贴式（此方法适用于小区域的标识.如设备上,实验室等）5.折弯式(适用于工作台,作业台上的标识)注:工厂内所有标识归纳为以上5种,请各楼层(部门)根据实际情况,选择合适的标识种类,根据标识规定的格式,正确的进行标识.总之把握一条原则是:醒目,正确,不防碍作业.5S推进委员会 2006-6-30。

5S标示标准(厂区)

实样
物品标示10
衣柜标示
标识标准要求
黄底黑字圆圈序号，对应贴在每个柜子的右上方；卡槽中贴上每个柜子的所属人（见附件）
25
D-11
名称
应用范围
实样
物品标示11
鞋柜标示
标识标准要求
绿色打印纸，17*4cm,塑封，对应贴在柜子的正下方
26
物品放置方法统一规定
1.直角、平行、笔直、相同 2.标示的高度要统一 3.相同物品存放在一起，不可零散存放 4.工具在使用完后要归位整理 5.物品不可直接放在地上 6.各场所放置的物品要最小化 7.柜子上、各架子顶上不可放置物品 8.办公用品集中一处放置 9.看不见的地方不能放东西、不能隐藏
15
四、物品状态标示的基本规定
D-1
名称
应用范围
实样
物品标示1
设备状态、垃圾桶、磅秤、推车等大件物品
标识标准要求
白底黑字，楷体， 20*1cm（A4纸的一半），上面中文，下面对应英文翻译，塑封,沿黑边裁剪（设备标示需打孔，悬挂在设备上；物品则粘贴在其上方20cm处）
16
D-2
3
A-2
名称
应用范围
实样
成品库通
线2
道；
工作台，
固定工作
车
标识标准要求
采用5cm宽的黄色油漆，长度与定位物品一致，定位框与定位物品间隔5cm，线型实线
4
A-3
名称
应用范围
实样
桌椅，小
线3
车等可移
动物品
标识标准要求
5cm宽黄色胶带,定位框与定位物品间隔 3cm ，根据形状和摆放位置进行定位（视物品形状，也可进行两角定位）

附件：5S标识标准A、通道标识序号用途实样标识标准要求与应用范围A-1 主通道标识1、要求：颜色黄色，长度依通道长度，宽度5cm，线型实线；2、应用范围：主通道及停車线；A-2 一般通道标识1、要求：颜色黄色，长度20~200cm以下，宽度5cm，进出口处和岔道口处加箭头，线型实线；2、应用范围：一般通道线、楼梯、进出口及岔道口；A-3 危险区域定置标识1、要求：颜色红色，线型为宽度5cm；2、应用范围：危险区、化工品、灭火器材定位处；1 of 10B、区域标识序号用途实样标识标准要求及应用范围B-1 区域标牌1、要求：规格50cm×30cm，材料为泡沫，版面：上面区域文字说明，白底蓝字，字体宋体；下方是英文对照，白字蓝底。

上下比例约为4：1放置于门左或右侧，距地面1.6m；2、应用范围：生产线、加工区；B-2 区域铭牌1、要求：规格25cm×20cm，材料为金属或铝塑，版面：上面为房间标志，蓝底白字，上方是中文，下方是英文对照，；下面是5cm的空白区域，。

上下比例约为4：1，放置于门左或右侧，距地面1.6m；2、应用范围：办公区域、卫生间、检验测试区、仓库、培训室，会议室；B-3 办公室人员铭牌1、要求：规格15cm×10cm，材料为纸质打印，版面：黑字绿底；上排文字是部门说明；中排文字为职务说明；下排文字为人员姓名，贴于办公桌屏风左上角或右上角（左面桌人员贴左上角，右面桌人员贴右上角）；2、应用范围：办公室人员铭牌；名称：标准化课职务：课长姓名：赵为亮清洗刷板线Surface cleaning line2 of 10C、物品状态标识序号用途实样标识标准要求及应用范围C-1 物品存放（Ⅰ）类：1、要求：规格28cm×7.5cm黑字白底（可添加英文）外加边框且依边框裁下，标识贴于物品区正中距地面1.6m；字体宋体2、应用范围：大类物品或单个较小设备；（Ⅱ）类：1、要求：规格10cm×3cm黑字白底，外加边框且依边框裁下；字体宋体2、应用范围：小物品说明标识；C-2 货架标识1、要求：规格10cm×3cm黑字白底，外加边框且依边框裁下，标识贴于货架、文件柜或抽屉左上角；字体宋体2、应用范围：货架上、文件柜、抽屉上标识；3 of 104 of 10D 、限度标识序号用途实样标识标准要求及应用范围D-1限高标识1、要求：规格为空心等边倒三角形，2cm×2cm×2cm ；置于红线左上方，红线長30cm ，寬1cm ，距地面160cm ；2、应用范围：物品摆放限高标识；D-2 表头标识1、要求：根据压力要求选取压力范围，将范围之外的地方用红色纸遮盖住或用红色三角箭头标出上下限； 2、应用范围：压力表； D-3 液位标识1、要求：上下限標示用紅色线条，警示線用黃色线条，中心值用黑色线条，线条规格20cm×1cm ，字体宋体，字体大小为20；2、应用范围：液位上下限及警告提示；限高下限警示线警示线中心上限D、限度标识（续表1）5 of 106 of 10E 、安全标识序号用途实样标识标准要求及应用范围E-1安全通道标识安全通道緊急時用1、要求：A4紙大小，兩行文字（見樣），紅色，字体宋体，貼於通道門正中，距地面1.6m ；2、应用范围：安全通道标识； E-2安全警告标识（Ⅰ）类：1、要求：规格28cm×7.5cm 黑字白底，外加边框且依边框裁下，左为“警告”字样，紅色，右加说明性文字，黑色；字体宋体 2、应用范围：危险品勿动警告标识；（Ⅱ）类：1、要求：黄色塑料“人字形”支架，上方英文说明，中间是图示，下方是中文说明；2、应用范围：危险区域警告标识； E-3消防器材标识1、要求：规格30cm×10cm ，左面白底红字，字体36号，内容为提示标识；右面白底蓝字，字体36号，内容为责任人标识；字体宋体2、应用范围：现场所有消防器材；警告，危险品请勿动消防器材责任人请勿乱动XXXF、运作状态标识序号用途实样标识标准要求及应用范围F-1 开关及使用说明标识1、要求：开关说明：简体2号字，红色，外加边框，开关字样贴于按扭上下，功能说明贴于开关下居中；门把手说：红底黑字，外形15x10cm，字体宋体160号，加粗，居中，紧靠并竖贴于门把手左或右下方2、应用范围：开关标识、门把手推拉说明；F-2 通风口飘带1、要求：采用尼龙绳制成，红色，长度10cm，贴于通风口中部；2、应用范围：通风状态标识；F-3 管路流向1、要求：黑色箭头，规格10cm×2cm，内依具体情况加说明性文字；2、应用范围：管路流向标识；废液出纯水进推拉7 of 10G、管理方法目视化序号用途实样标识标准要求及应用范围G-1 操作要求目视化1、要求：A4纸大小，右为操作图示，左为文字描述；2、应用范围：生产现场工艺作业流程目视化；G-2 净化室着装规定目视化1、要求：规格A4纸大小，表头是宋体字“净化室管理制度”，再下面就是对整个着装的要求，用图文的方式描述；2、应用范围：净化室着装规定；8 of 10H、公布栏（看板）序号用途实样标识标准要求及应用范围H-1 生产管理看板（Ⅰ）类：1、要求：规格为60cm×90cm大小，材料为铝制白板，内容根据实际填写；2、应用范围：物料需求、生产安排管理看板；（Ⅱ）类：1、要求：规格为90cm×120cm大小，材料为铝制白板，内容根据实际填写；2、应用范围：出货、产品需求等看板管理；9 of 10I 、限度样本序号用途实样标识标准要求及应用范围I-1 产品限度样本1、要求：A4纸大小，內容包括产品名称、缺陷实样、缺陷描述、放大图片（可选）、缺陷说明及可接受程度；2、应用范围：公司所有产品的限度样本制作标准；10 of 10。

5S管理标识标签标准

5S管理标识标签标准一、标签制作要求(一)、设备类1、财产编号尺寸:6X3CM,字体:方正大黑14号材料:双色板(统一制作)1.1编号方法①外贸: WM/001~ xxx ②生产: SC01/001~ xxx (FZ01表示为包装车间) SC02/001~ xxx (FZ02表示为涂装车间) SC03/001~ xxx (FZ03表示为旋压车间) SC04/001~ xxx (FZ04表示为车床车间) SC05/001~ xxx (FZ05表示为拉伸室内) ③公司: SH/001~ xxx 注:旋压大圆机及其它的大型设备可以用油漆编号,并根据实际决定编号方法。

?1.2标签位置一般为设备的明显处(不影响操作,且牢固)2、管理标签尺寸: 9X7CM 字体:金桥简粗黑 16号材料:自打纸塑封2.1编号方法同财产编号。

责任人应写当事人姓名(固定操作员),或者直接写操作员,但是监督人必须写上姓名,不可用职务来代替。

?2.2张贴位置相同设备同一位置,不影响操作、直观便可。

(二)、设施类包括:操作台、存放台、手推车、料筐、凳子、物料架、桌子、橱柜、文件柜、凳子、空调、消防栓、灭火器、电器箱、配电柜、开关、电梯、塑料筐、蒸汽阀门等1、管理标签1.1 消防栓、灭火器、空调、操作台、手推车、橱柜、桌子、电器箱、衣斗、蒸汽阀门等,如图示:尺寸: 9X7CM 字体:金桥简粗黑 20号材料:自打纸塑封?1.2 塑料筐、衣片凳、货架、开关、磅秤等尺寸: 7X5CM 字体:金桥简粗黑 20号材料:自打纸塑封注:货架、塑料框尺寸可根据实际情况而定?1.3 凳子尺寸: 4X3CM 字体:金桥简粗黑 10号材料:自打纸塑封?1.4 电梯尺寸:1/2A4纸材料:A4纸塑封2、编号方法2.1 相应位置上打上对应名称?2.2设施编号①织造: ZZ/01~ xxx ②服装: FZ01/01~ xxx (FZ01表示为内衣车间) FZ02/01~ xxx (FZ02表示为制衣车间) FZ03/01~ xxx (FZ03表示为成衣车间) FZ04/01~ xxx (FZ04表示为外衣车间) FZ05/01~ xxx (FZ05表示为设计室内) FZ06/01~ xxx (FZ05表示为服装行政) ③集团: JT/01~ xxx 同时,一组或一排货架、物品柜、衣斗、桌子可以只设一个管理标签,但必须统一编号。

(5S现场管理)5S标识标准

附件：5S标识标准A、通道标识序号用途实样标识标准要求与应用范围A-1 主通道标识1、要求：颜色黄色，长度依通道长度，宽度5cm，线型实线；2、应用范围：主通道及停車线；A-2 一般通道标识1、要求：颜色黄色，长度20~200cm以下，宽度5cm，进出口处和岔道口处加箭头，线型实线；2、应用范围：一般通道线、楼梯、进出口及岔道口；A-3 危险区域定置标识1、要求：颜色红色，线型为宽度5cm；2、应用范围：危险区、化工品、灭火器材定位处；1 of 10B、区域标识序号用途实样标识标准要求及应用范围B-1 区域标牌1、要求：规格50cm×30cm，材料为泡沫，版面：上面区域文字说明，白底蓝字，字体宋体；下方是英文对照，白字蓝底。

上下比例约为4：1放置于门左或右侧，距地面1.6m；2、应用范围：生产线、加工区；B-2 区域铭牌1、要求：规格25cm×20cm，材料为金属或铝塑，版面：上面为房间标志，蓝底白字，上方是中文，下方是英文对照，；下面是5cm的空白区域，。

上下比例约为4：1，放置于门左或右侧，距地面1.6m；2、应用范围：办公区域、卫生间、检验测试区、仓库、培训室，会议室；B-3 办公室人员铭牌1、要求：规格15cm×10cm，材料为纸质打印，版面：黑字绿底；上排文字是部门说明；中排文字为职务说明；下排文字为人员姓名，贴于办公桌屏风左上角或右上角（左面桌人员贴左上角，右面桌人员贴右上角）；2、应用范围：办公室人员铭牌；名称：标准化课职务：课长姓名：赵为亮清洗刷板线Surface cleaning line2 of 10C、物品状态标识序号用途实样标识标准要求及应用范围C-1 物品存放（Ⅰ）类：1、要求：规格28cm×7.5cm黑字白底（可添加英文）外加边框且依边框裁下，标识贴于物品区正中距地面1.6m；字体宋体2、应用范围：大类物品或单个较小设备；（Ⅱ）类：1、要求：规格10cm×3cm黑字白底，外加边框且依边框裁下；字体宋体2、应用范围：小物品说明标识；C-2 货架标识1、要求：规格10cm×3cm黑字白底，外加边框且依边框裁下，标识贴于货架、文件柜或抽屉左上角；字体宋体2、应用范围：货架上、文件柜、抽屉上标识；3 of 104 of 10D 、限度标识序号用途实样标识标准要求及应用范围D-1限高标识1、要求：规格为空心等边倒三角形，2cm×2cm×2cm ；置于红线左上方，红线長30cm ，寬1cm ，距地面160cm ；2、应用范围：物品摆放限高标识；D-2 表头标识1、要求：根据压力要求选取压力范围，将范围之外的地方用红色纸遮盖住或用红色三角箭头标出上下限； 2、应用范围：压力表； D-3 液位标识1、要求：上下限標示用紅色线条，警示線用黃色线条，中心值用黑色线条，线条规格20cm×1cm ，字体宋体，字体大小为20；2、应用范围：液位上下限及警告提示；限高下限警示线警示线中心上限D、限度标识（续表1）5 of 106 of 10E 、安全标识序号用途实样标识标准要求及应用范围E-1安全通道标识安全通道緊急時用1、要求：A4紙大小，兩行文字（見樣），紅色，字体宋体，貼於通道門正中，距地面1.6m ；2、应用范围：安全通道标识； E-2安全警告标识（Ⅰ）类：1、要求：规格28cm×7.5cm 黑字白底，外加边框且依边框裁下，左为“警告”字样，紅色，右加说明性文字，黑色；字体宋体 2、应用范围：危险品勿动警告标识；（Ⅱ）类：1、要求：黄色塑料“人字形”支架，上方英文说明，中间是图示，下方是中文说明；2、应用范围：危险区域警告标识； E-3消防器材标识1、要求：规格30cm×10cm ，左面白底红字，字体36号，内容为提示标识；右面白底蓝字，字体36号，内容为责任人标识；字体宋体2、应用范围：现场所有消防器材；警告，危险品请勿动消防器材责任人请勿乱动XXXF、运作状态标识序号用途实样标识标准要求及应用范围F-1 开关及使用说明标识1、要求：开关说明：简体2号字，红色，外加边框，开关字样贴于按扭上下，功能说明贴于开关下居中；门把手说：红底黑字，外形15x10cm，字体宋体160号，加粗，居中，紧靠并竖贴于门把手左或右下方2、应用范围：开关标识、门把手推拉说明；F-2 通风口飘带1、要求：采用尼龙绳制成，红色，长度10cm，贴于通风口中部；2、应用范围：通风状态标识；F-3 管路流向1、要求：黑色箭头，规格10cm×2cm，内依具体情况加说明性文字；2、应用范围：管路流向标识；废液出纯水进推拉7 of 10G、管理方法目视化序号用途实样标识标准要求及应用范围G-1 操作要求目视化1、要求：A4纸大小，右为操作图示，左为文字描述；2、应用范围：生产现场工艺作业流程目视化；G-2 净化室着装规定目视化1、要求：规格A4纸大小，表头是宋体字“净化室管理制度”，再下面就是对整个着装的要求，用图文的方式描述；2、应用范围：净化室着装规定；8 of 10H、公布栏（看板）序号用途实样标识标准要求及应用范围H-1 生产管理看板（Ⅰ）类：1、要求：规格为60cm×90cm大小，材料为铝制白板，内容根据实际填写；2、应用范围：物料需求、生产安排管理看板；（Ⅱ）类：1、要求：规格为90cm×120cm大小，材料为铝制白板，内容根据实际填写；2、应用范围：出货、产品需求等看板管理；9 of 10I 、限度样本序号用途实样标识标准要求及应用范围I-1 产品限度样本1、要求：A4纸大小，內容包括产品名称、缺陷实样、缺陷描述、放大图片（可选）、缺陷说明及可接受程度；2、应用范围：公司所有产品的限度样本制作标准；10 of 10。

5S管理标识标准(下)

5S管理标识标准（下）厂区道路交通标识标准依据《中华人民共和国道路交通法》的规定,结合公司要求,厂区各主要道路设置相应的标识和道路名称标识牌.厂区道路标识的设置种类厂区道路标识主要有警告标识、禁止标识、指示标识、停车场标识，共4种.1 警告标识警告标识是警告车辆、行人注意危险地点及应采取措施的标识.形状为等边三角形，顶角朝口，黄底、黑边、黑图案，共42种。

厂区道路共设置警告标识11种。

如表2 禁止标识禁止标识是禁止或限制车辆、行人交通行为的标识。

形状为圆形，白色底,红圆红斜杠，黑色图案，共42种。

厂区道路共设置禁止标识10种。

如表3 指示标识指示标识是指示车辆和行人按规定方向、地点行进的标识.形状为圆形和矩形，蓝色底，白色图案，共30种。

厂区道路共设置指示标识4种。

如表停车场标识设置在停车场处，用于指示停车场的位置。

各单位应应在合适位置设立停车区域，并有醒目标识，标识牌制作标准参照图5-1。

停车场内应划出停车位，停车位区域线为白色虚线,线宽为8厘米，线长30厘米。

停车位的标准为长3。

3米、宽2。

5米。

各单位应在恰当位置设立停放自行车的场所，并有醒目标识，标识牌制作标准参照上图。

办公室物品标识及定置标准1.办公室定置图2.桌面物品定置图桌面所有物品都要体现在定置图上，根据办公设施的不同种类,提供一张本单位统一的桌面定置图. 3。

用电器插头标识宽为20mm，长根据实际情况而定。

电线必须横平竖直，插座离地、离开桌面.如图4。

办公桌上个人岗位标签长/宽为100mm/80mm。

放置方法和位置要单位内部统一.蓝底一寸照片。

空白处填写格言，内容自己设计。

如图5。

综合柜、文件柜、档案柜、资料柜、更衣柜标识长宽为90mm/60mm。

字号依据实际情况确定、美观清楚。

要求有责任人,物品摆放整齐,分类合理。

如图6. 文件夹标识字号依据实际情况确定、美观清楚.已经在柜子上标明责任人的，文件夹上不用标明责任单位或责任人。

如图7。

2. 5s标识标准(2015版)

二、操作标准： 1、定位胶带：除特定位置外，办公区域定位胶带栽剪不可以长过3厘米。如物品较小，请按实际情况栽剪。车间定位胶带按物品具体大小裁剪。 2、定位方法：定位的标准有“+”字定位法、直角“∟”定位法、方框“□”定位法。（如果有更好的定位方法可以直接和5S事务管理局联系，原则上不会否定其它的定位方法，但是仅适用于隐性的定位，如果是显性的定位，需要报批后再制作，避免重复工作。 3、标识与宽面透明胶：宽面透明胶要完全覆盖标识，超过标识边5-6毫米，裁剪整齐，不可歪歪斜斜。如特殊情况（不是粘在规则的平面上，需要大面积的胶带固定）可以适当放宽到10毫米，一般的办公室定位只可以使用5-6毫米的标准！(可以给标识过胶,标准同上) 4、粘贴方法：保持标识正面整洁，端正，如在椅子背面粘贴，需要环绕粘贴，不可以把接口放在正面。 5、粘贴注意事项：请在贴新的标识和定位前把原来留下的胶清理干净，如未清理便粘上新的标签，请重做。 6、栽剪标准：以蓝色边框为准，不可以在蓝色边框之外留下白边。
标准详见《标识制作标准》文件
三、功能分区篇
5S功能分区统一标准
标识：功能标识
下层文件柜功能标识需平面粘贴
操作标准二：下层文件柜功能标识必须平面粘贴，上层文件柜最下层为平面粘贴，其它为立面粘贴。功能标识粘贴和名称请与实际摆放的物品一一对应。
上层文件柜上两层需立面粘贴，最下层是平面粘贴
5S标识统一标准
标识：看板
操作标准： 1、看板请粘贴在不锈钢右下角上，标识尺寸可以放小一些，调整到合适的尺寸。 2、大文件柜、小文件柜都请粘贴在右下角，上下一体的文件柜只能贴一张标签，如图所示。
标识：文件柜
5S标识统一标准
标识：文件夹
操作标准：文件夹已制作统一尺寸的标识，请按统一标识制作，如遇实际尺寸和标准不一致的情况，请适当调整。

5S管理标识标准标识

.准标识理管标5S包头钢铁（集团）有限责任公司二〇一一年八月..前言为了规范现场管理，形成公司统一的5S管理现场标识标准，提升现场可视化管理水平，特制定《包钢（集团）公司5S管理标识标准》。

本标准依据国家标识标准和行业标识标准，吸取了部分钢铁企业5S管理标识中的一些成功做法，并结合包钢实际制定，内容包括5S管理标识、色彩应用、标识制作和专业管理标准等。

本标准共分八部分：一、工业建（构）筑物、设施、设备标识标准；二、安全标识标准；三、现场标识标准；四、消防安全标识标准；五、厂区道路交通标识标准；六、办公室物品标识及定置标准；七、其他常用标识标准；八、厂容环境管理标准。

本标准适用于包钢集团所属各单位（部分矿山安全标识按矿山系统标识标准执行）。

本标准在实施过程中如遇特殊问题，请及时反馈包钢（集团）公司5S管理推进办公室。

..目录第一部分工业建（构）筑物、设施、设备标识标准 (1)第二部分安全标识标准 ..................................................13第三部分现场标识标准 ..................................................21第四部分消防安全标识标准 ............................................34第五部分厂区道路交通标识标准 ......................................39第六部分办公室物品标识及定置标准 .................................46第七部分其他常用标识标准 ............................................51第八部分厂容环境管理标准 ............................................62..第一部分工业建（构）筑物、设施、设备标识标准1 工业建（构）筑物1.1 工业建（构）筑物色彩的规定1.1.1 主厂房厂房外墙面为飞机灰套紫棕色，色卡号（GSB05-1426-2001 76 G10，GSB05-1426-2001 58 YR03）。

5S管理标识标准(标识)

5S 管理标识标准包头钢铁（集团）有限责任公司二〇一一年八月前言为了规范现场管理，形成公司统一的5S管理现场标识标准，提升现场可视化管理水平，特制定《包钢（集团）公司5S管理标识标准》。

本标准依据国家标识标准和行业标识标准，吸取了部分钢铁企业5S管理标识中的一些成功做法，并结合包钢实际制定，内容包括5S管理标识、色彩应用、标识制作和专业管理标准等。

本标准共分八部分：一、工业建（构）筑物、设施、设备标识标准；二、安全标识标准；三、现场标识标准；四、消防安全标识标准；五、厂区道路交通标识标准；六、办公室物品标识及定置标准；七、其他常用标识标准；八、厂容环境管理标准。

本标准适用于包钢集团所属各单位（部分矿山安全标识按矿山系统标识标准执行）。

本标准在实施过程中如遇特殊问题，请及时反馈包钢（集团）公司5S管理推进办公室。

目录第一部分工业建（构）筑物、设施、设备标识标准 (1)第二部分安全标识标准 (13)第三部分现场标识标准 (21)第四部分消防安全标识标准 (34)第五部分厂区道路交通标识标准 (39)第六部分办公室物品标识及定置标准 (46)第七部分其他常用标识标准 (51)第八部分厂容环境管理标准 (62)第一部分工业建（构）筑物、设施、设备标识标准1 工业建（构）筑物1.1 工业建（构）筑物色彩的规定1.1.1 主厂房厂房外墙面为飞机灰套紫棕色，色卡号（GSB05-1426-2001 76 G10，GSB05-1426-2001 58 YR03）。

厂房结构为银灰色，色卡号为（GSB05-1426-2001 74 B04）。

厂房气楼颜色为橄榄灰（GSB05-1426-2001 80 GY03）。

厂房内墙面为白色（彩板厂房除外）。

色卡按GB/T 15608-2006 《中国颜色体系》的规定执行，颜色控制范围为N9～N9.5之间。

1.1.2 办公楼办公楼外墙面颜色采用主色为GSB16-1629-2003标准中SM1-0813，套色为中灰色。

办公室5S标准介绍

6
不合格图片
1、红旗、风扇、纸巾、水果等不能放在桌面
2、屏风上不允许张贴
1、桌面水杯只允许放置1个。
2、计算器须定位。
3、文件夹入文件框。
4、文件架放置单张（多张）待处理文件，或已处理文件
7
文件筐（夹）5S定位标准
5S Location Standard for Office Folder
12
2、文件柜
摆放要求： 1、文件柜靠墙放置，柜面可放置绿色共草，柜内放置部门使用频率较低（1个月使用一次）的资料文件，上架文件需使用文件夹（袋），做好标识，立式摆放，方便拿取。 2、备用办公资料按类咱分类放置 3、封闭式文件柜需在柜体左上角贴标识牌，具体可按
13
办公椅5S定位标准
5S positioning standard for office chair
可根据底盘大小自行控制。
键盘定置在显示器正下方，鼠标定置于键盘右边。 5cm*1cm蓝色定位胶带（定置2角），如无鼠标垫，鼠标整体定位，下面与键盘定位线保持直线
文件筐（架）、水杯等
方形底座的：3cm*1cm蓝色定位胶带（定置2角）
圆形底座的：1cm*1cm蓝色定位胶带（定置8条）线间距要一致，
可根据底盘大小自行控制。
定位线规格：6cm*1cm黄色定位贴，定置2角
移动柜子：置于桌下左侧（右侧），同一办公区域放置方向须一致。
定位线规格：6cm*1cm黄色定位贴，定置2角
文件柜定位线规格：6cm*1cm黄色定位贴，定置2角
19
地面5S定位标准
饮水机定位线规格：6cm*1cm黄色定位贴，靠墙定放置定置2角，其他放置点定置4角。
清洁用具：办公内所有洁具存放在统一存放处，不可堆放。

5S管理标识标签标准

5S管理标识标签标准LtD5S管理标识标签标准一、标签制作要求(一)、设备类1、财产编号尺寸:6X3CM,字体:方正大黑14号材料:双色板(统一制作)1.1编号方法①外贸: WM/001~ xxx ②生产: SC01/001~ xxx (FZ01表示为包装车间) SC02/001~ xxx (FZ02表示为涂装车间) SC03/001~ xxx (FZ03表示为旋压车间) SC04/001~ xxx (FZ04表示为车床车间) SC05/001~ xxx (FZ05表示为拉伸室内) ③公司: SH/001~ xxx 注:旋压大圆机及其它的大型设备可以用油漆编号,并根据实际决定编号方法。

1.2标签位置一般为设备的明显处(不影响操作,且牢固)2、管理标签尺寸: 9X7CM 字体:金桥简粗黑 16号材料:自打纸塑封2.1编号方法同财产编号。

责任人应写当事人姓名(固定操作员),或者直接写操作员,但是监督人必须写上姓名,不可用职务来代替。

2.2张贴位置相同设备同一位置,不影响操作、直观便可。

(二)、设施类包括:操作台、存放台、手推车、料筐、凳子、物料架、桌子、橱柜、文件柜、凳子、空调、消防栓、灭火器、电器箱、配电柜、开关、电梯、塑料筐、蒸汽阀门等1、管理标签1.1 消防栓、灭火器、空调、操作台、手推车、橱柜、桌子、电器箱、衣斗、蒸汽阀门等,如图示:尺寸: 9X7CM 字体:金桥简粗黑 20号材料:自打纸塑封 1.2 塑料筐、衣片凳、货架、开关、磅秤等尺寸: 7X5CM 字体:金桥简粗黑 20号材料:自打纸塑封注:货架、塑料框尺寸可根据实际情况而定 1.3 凳子尺寸: 4X3CM 字体:金桥简粗黑 10号材料:自打纸塑封 1.4 电梯尺寸:1/2A4纸材料:A4纸塑封2、编号方法2.1 相应位置上打上对应名称 2.2设施编号①织造: ZZ/01~ xxx ②服装: FZ01/01~ xxx (FZ01表示为内衣车间) FZ02/01~ xxx (FZ02表示为制衣车间) FZ03/01~ xxx (FZ03表示为成衣车间) FZ04/01~ xxx (FZ04表示为外衣车间) FZ05/01~ xxx (FZ05表示为设计室内) FZ06/01~ xxx (FZ05表示为服装行政) ③集团: JT/01~ xxx 同时,一组或一排货架、物品柜、衣斗、桌子可以只设一个管理标签,但必须统一编号。

现场标识布置标准及5S规范

标示注意、警告的意思。凡是警告人们注意的器件、设备或环境，应涂以黄色标记。（《GB 2893-2008 安全色》）
