ProE焊接凹槽的添加方法2010-06-17 22:12:37 作者：来源：智造网—助力中国制造业创新—焊接凹槽创建。
关于添加焊接凹槽焊接凹槽是一个开口(切口)，使焊缝能够不间断地通过组件元件。
标准和用户定义的凹槽形状均可使用户在设计中对焊接凹槽进行自动操作和标准化，从而确保设计取得一致性并节省时间。
可创建单一焊接凹槽，或将焊接凹槽与坡口加工和焊缝特征组合在一起。
如果要同时创建焊缝特征，则只能将焊接凹槽和坡口加工组合到一起。
通过手动指定其单独参照(尺寸、位置、方向和相交零件)，可创建焊接凹槽，或者通过将焊接凹槽参照到实焊或轻焊缝，可自动采用焊接凹槽参照。
焊接凹槽使用坐标系定向。
x 和y 平面是焊接凹槽的放置平面，z 轴定义移除材料的方向。
这种自动定向非常精确。
有些情况下，这种定向方式可能不满足设计需要。
如果需要定制焊接凹槽方向，请定义替代坐标系，然后修改焊接凹槽的定向剖面。
一个焊接凹槽不允许与一个装配元件零件多次相交。
要在零件上创建多次相交，请创建多个焊接凹槽特征。
第一个焊接凹槽特征可自动创建，然后应使用定义它们在元件零件上的位置和方向的坐标系创建其它凹槽特征。
多个焊接凹槽相交1 第一个焊接凹槽特征2 其它焊接凹槽特征添加标准焊接凹槽可将下列焊接凹槽步骤与创建焊缝和坡口加工特征的步骤相结合。
但是，如果同时创建焊缝，则只能组合凹槽和坡口加工。
单击或单击“插入”(Insert)>“焊缝”(Weld)。
“焊缝定义”(WELD DEFINITION) 对话框打开。
在“特征”(Feature) 下，单击“凹槽”(Notch) 复选框。
要通过加热或通过在高熔点时应用焊料将金属焊接在一起，请单击“焊接”(Weld) 复选框。
要切除钣金件边以实现完全焊透，请单击“焊缝”(Weld) 和“坡口加工”(Edge Preparation) 两个复选框。
如果在“组合”(Combination) 下单击“焊接”(Weld)，则可为相应的焊缝或坡口加工定义创建几何的方法：单一(Single) - 创建单面焊接凹槽。
proe焊件结构
proe焊件结构
ProE（Pro/Engineer）是一款广泛使用的三维CAD/CAM/CAE软件，广泛应用于制造业的各个领域。
在ProE中创建焊件结构可以通过以下步骤实现：
1. 打开ProE软件，并创建一个新的装配文件。
2. 在装配文件中，导入需要焊接的零件。
可以通过“插入”菜单中的“零件”命令来完成这一步。
3. 在装配文件中，将零件进行定位和约束。
可以使用ProE的各种约束工具，如“固定”、“平行”、“共面”等，来确保零件的位置和姿态正确。
4. 在装配文件中，创建焊接特征。
可以使用ProE的“焊缝”工具来创建各种类型的焊缝，如角焊缝、对接焊缝等。
在创建焊缝时，需要指定焊缝的起点和终点，以及焊缝的参数（如焊缝宽度、高度等）。
5. 保存并关闭装配文件。
通过以上步骤，就可以在ProE中创建焊件结构。
需要注意的是，在创建焊
件结构时，需要考虑焊接工艺和焊接要求，以确保焊件结构的可靠性和精度。
同时，还需要根据实际情况进行调整和修改，以获得最佳的焊接效果。
proe焊接实例和步骤
proe焊接实例和步骤嘿，朋友们！今天咱就来讲讲 proe 焊接那些事儿。
你想想看，焊接就像是搭积木，只不过我们用的不是小木块，而是各种零部件。
proe 焊接呢，就是让这些零部件紧密结合在一起，变成一个坚固又好用的整体。
咱先来说说实例。
比如说有个大架子，它得由好多根钢管焊接起来。
在proe 里，咱就可以把这些钢管的模型都建好，然后找到焊接的位置。
就好像你要把两块拼图拼在一起，得找到那个刚刚好的接口。
那具体步骤是咋样的呢？首先，你得打开 proe 软件，这就好比打开了焊接的大门。
然后呢，把你要焊接的那些零部件都放进去，这就像是把食材都准备好，准备开始做大餐啦！接着，找到焊接的工具，在软件里这可不难找哦。
选好焊接的类型，是点焊呢，还是连续焊呢，这得根据你的需求来。
接下来，就像给蛋糕抹奶油一样，把焊接的痕迹准确地涂在零部件的连接处。
这可得仔细点，不能马虎，不然焊接出来的东西可就不结实啦！然后，设置一下焊接的参数，这就好比给焊接定个规矩，多厚呀，多长呀，都得安排得明明白白。
再之后，预览一下你的焊接效果。
嘿，看看是不是像你想象中的那么完美。
要是有不满意的地方，赶紧改呀，这时候不改还等啥时候！等一切都没问题了，那就大功告成啦！你说这 proe 焊接是不是挺有意思的？就跟变魔术似的，能把一堆零散的零部件变成一个厉害的大家伙。
你想想，要是没有焊接，那些复杂的机器、设备可怎么造出来呀？焊接就像是一条神奇的纽带，把各种东西紧紧地连在一起。
而且哦，学会了 proe 焊接，你就像是掌握了一门厉害的手艺。
以后不管是自己做个小玩意儿，还是参与大工程，都能派上用场呢！你说棒不棒？总之呢，proe 焊接可真是个有趣又实用的技能。
朋友们，赶紧去试试吧，让自己也成为一个焊接大师！。
ProE Wildfire 3.0教程04
2．倒圆角特征的设置上滑面板说明 在倒圆角设计过程中，我们经常要用到倒圆角 的“设置”上滑面板，其相关注意事项说明如 下： （1）一个倒圆角特征内可定义多个“设置”， 且一个“设置”内只能定义一种形式的倒圆角。 （2）按【Ctrl】键选取的对象被视为同一“设 置”的参照，没有按【Ctrl】键选取的对象将 被添加一个“设置”。
无效的草图 有效的草图 草图A 草图B
垂直中心线的图元
（4）若有多个与中心线垂直的图元，系统会 以最上面的图元对齐至所选孔放置平面。
对齐放置平面的图元，包含3 条与中心线垂直的直线
放置平面
4．标准孔创建说明
“标准孔”是应用现存标准规格的 孔型，并带有“螺纹”，有 “ISO”、“UNC”和“UNF”等通 用规格。其定义主参照的方式与直 孔相同，不同的地方是其孔形为标 准形式，可通过下拉列表选取，我 们还可以利用“形状”上滑面板针 对其外形做进一步修改。单击按钮 即可切换成标准孔操作面板
单击单击该按钮可以 改变厚度的生成方向
“参照”上滑面板：单击 参照”上滑面板 参照 “参照”标签可以将其展 开，该面板包含两个收集 器：“移除的曲面”和 “非缺省厚度”。前者用 来选取要移除的曲面，不 选取则为封闭的壳特征； 后者用来为所选曲面指定 新的厚度
“选项”上滑面板：单击“选项” 选项”上滑面板 选项 标签可以将其展开，“排除的曲 面”收集器用来选取要从壳特征 中排除的曲面；“细节”按钮用 来添加或移除曲面；“曲面延伸” 列表包括“延伸内部曲面”和 “延伸排除的曲面”两项，选中 前者，会在壳特征内部曲面上形 成一个盖；选中后者，会在壳特 征的排除曲面上形成一个盖
“壳→拔模”厚度不均 匀
如果模型需要创 建拔模特征，应 先建立脱模斜度 再创建壳特征

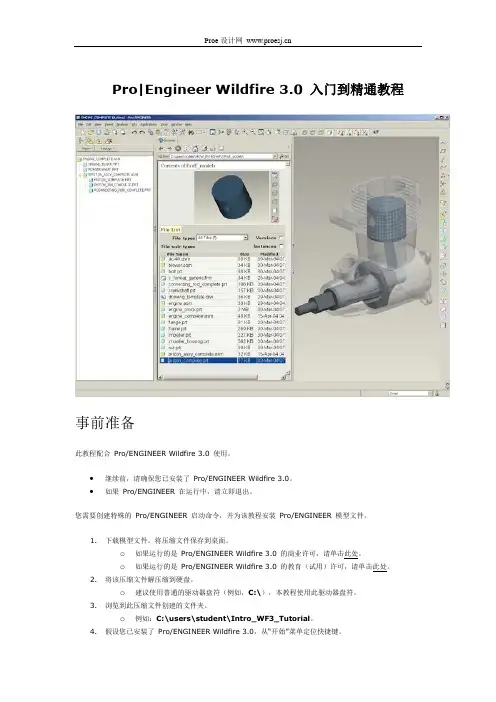

Proe野火版入门到精通教程
