三菱PLC的内部结构
PLC的硬件系统组成
PLC的硬件系统组成PLC的构成框图和计算机是一样的，都由中央处理器（CPU）、存贮器和输入/输出接口等构成。
因此，从硬件结构来说，可编程控制器实际上就是计算机，图1是其硬件系统的简化框图。
从图中可以看出PLC内部主要部件有:（1）CPU（Central Process Unit）CPU是PLC的核心组成部分，与通用微机的CPU一样，它在PLC系统中的作用类似于人体的神经中枢，故称为“电脑”。
其功能是：a、按PLC中系统程序赋予的功能，•接收并存储从编程器输入的用户程序和数据。
b、用扫描方式接收现场输入装置的状态式数据，并存入映象寄存器或数据寄存器中。
c、诊断电源、PLC内部电路的工作状态和编程过程中的语法错误。
d、在PLC进入运行状态后，从存储器中逐条读取用户程序，经过命令解释后按指令规定的任务，产生相应的信号，去启闭有关控制门电路。
分时分渠道地去执行数据的存取、传送、组合、比较和变换等操作，完成用户程序中规定的逻辑式算术运算等任务。
根据运算结果，更新有关标志位的状态和输出映象寄存器的内容，再由输出映象寄存器的位状态式数据寄存器的有关内容，实现输出控制、制表、打印式数据通讯等。
PLC常用的CPU主要采用通用微处理器、单片机或双极型位片式微处理器。
通用的微处理器常用的是8位机和16位机，如Z80A、8085、8086、6502、M6800、M6809、M68000等。
单片机常用的有8039、8049、8031、8051等。
双极型位片式微处理器常用的有AMD2900、AMD2903等。
①用通用微处理器作CPU在低档PLC中，用Z80A做CPU较为普遍，Z80A用于PLC有如下长处：Z80（或Z80A）CPU及其配套的芯片廉价、普及、通用，用这套芯片制成的PC，给维修及推广普及带来方便。
Z80有独立的输入/输出指令,而且指令格式较短，•执行时间也较短，这样有利于扫描周期的缩短。
Z80输入/输出指令格式较短，相应的输入/输出设备编码也较短，所以相应的译码硬件器较简单。
三菱PLC的硬件组成及组态
传送带生产线控制
木材加工
印刷机械
纺织机械
灌装及包装机械
空调控制
电梯控制
2020/7/26
邱俊制作
5
1.1 PLC概述
1.1.2 PLC的概念
5．PLC的发展
（1）向高集成、高性能、高速度，大容量发展 （2）向普及化方向发展 （3） 向模块化、智能化发展 （4）向软件化发展 （5） 向通信网络化发展
2020/7/26
邱俊制作
8
1.1 PLC概述
1.1.4 PLC的输入输出接口电路 2. 输出接口电路
（1）小型继电器输出形式
2020/7/26
邱俊制作
9
1.1 PLC概述
1.1.4 PLC的输入输出接口电路 2. 输出接口电路
（2）大功率晶体管或场效应管输出形式
2020/7/26
邱俊制作
10
1.1 PLC概述
2020/7/26
邱俊制作
2
1.1 PLC概述
1.1.2 PLC的概念 2．PLC的分类 （1） 按I/O点数和功能分类 由I/O点数的多少可将PLC的I/O点数分成小型、中型和大型。
（2）按结构形式分类 PLC可分为整体式结构和模块式结构两大类。
2 PLC概述
1.1.2 PLC的概念 3．PLC的特点
2020/7/26
邱俊制作
14
1.2 GX Developer编程软件的应用
1.2.2 GX Developer主要编程功能 1．共用功能
共用功能包括工程、在线、诊断、窗口、帮助等方面的内容。
2．设置功能
设置功能包括编辑、查找/替换、转换、显示等方面的内容。
2020/7/26
三菱PLC编程实例
三、三菱FX2 PLC 实物图及面板上的LED 指示说明（用鼠标在各处点点）全屏观看第二节 PLC 的工作过程PLC 大多采用成批输入/输出的周期扫描方式工作，按用户程序的先后次序逐条运行。
一个完整的周期可分为三个阶段： （一）输入刷新阶段程序开始时，监控程序使机器以扫描方式逐个输入所有输入端口上的信号，并依次存入对应的输入映象寄存器。
（二）程序处理阶段所有的输入端口采样结束后，即开始进行逻辑运算处理，根据用户输入的控制程序，从第一条开始，逐条加以执行，并将相应的逻辑运行结果，存入对应的中间元件和输出元件映象寄存器，当最后一条控制程序执行完毕后，即转入输出刷新处理。
（三）输出刷新阶段将输出元件映象寄存器的内容，从第一个输出端口开始，到最后一个结束，依次读入对应的输出锁存器，从而驱动输出器件形成可编程的实际输出。
一般地，PLC 的一个扫描周期约10ms ，另外，可编程序控制器的输入/输出还有响应滞后（输入滤波约10ms ），继电器机械滞后约10ms ，所以，一个信号从输入到实际输出，大约有20--30ms 的滞后。
输入信号的有效宽度应大于1个周期+10ms 。
第三节 三菱FX PLC 中各种元件介绍（以FX2-64MR 为例） 一、输入继电器 X •X 、Y 还有无数个常开、常闭触点供编程使用。
• Y 外部分仅有一个常开触点供带动负载使用。
• 可以看出每组都是8个X0--X7 X10-X17（共32点）X20-X27 X30-X37 •输入输出点数根据实际工程需要来确定。
•可采用主机+扩展的方式来使用，扩展的编号依次编下去。
二、输出继电器 YY0--Y7Y10--Y17Y20--Y27Y30--Y37（共32点）三、辅助继电器 M（1）通用辅助继电器M0--M499（共500个），关闭电源后重新启动后，通用继电器不能保护断电前的状态。
（2）掉电保持辅助继电器M500--M1023（共524个），PLC断电后再运行时，能保持断电前的工作状态，采用锂电池作为PLC掉电保持的后备电源。
三菱PLC培训课件
2、高速计数器
编号为C235～C255，共2l点，均为32位增／减型计数 器。 适用于高速计数器的PLC输入端子有6点X0～X5，如 果这6个端子中的一个被高速计数器占用，则不能用于其 它用途。 高速计数器类型：
1相无启动／复位端子高速计数器C235～C240； 1相带启动／复位端子高速计数器C241～C245； 1相2输入(双向)高速计数器C246~C250； 2相输入(A—B相型)高速计数器C25l～C255。
FX系列PLC型号的含义
FX系列PLC的型号命名基本格式如下：
FX□—□□□□
特殊品种的区别 输出形式 单元类型 I/O总点数 系列序号
单元类型： M —基本单元； E — 输入输出混合扩展单元或扩展模
块 EX—输入专用扩展模块 EY—输出专用扩展模块 输出形式： R — 继电器输出 T — 晶体管输出 S — 晶闸管输出
定时器（T）
定时器在PLC中相当于一个时间继电器，由设定值 寄存器、当前值寄存器和定时器触点组成。在其当前 值寄存器的值等于设定值寄存器的值时，定时器触点 动作。
定时器分为通用定时器、累积型定时器两种，时间 单位有1ms，10ms，100ms三种。定时器设定值可以直 接用常数K或间接用数据寄存器D的内容作为设定值。定时 器的定时时间为：
FX3U新增软元件：位 元件D □.b，如D0.3 字元件U □/ □ b， 如MOVP H3310 U0/G0
辅助继电器（M） 定时器（T） 计数器（C） 状态器（S） 数据寄存器（D） 变址寄存器（V、Z） 指针（P、I）
编号用十进制表示
输入继电器（X）
输入继电器与PLC输入端口相连，专门用来接受PLC外部 开关信号。PLC通过输入端口将外部输入信号状态读入并存 储在输入映像寄存器中。

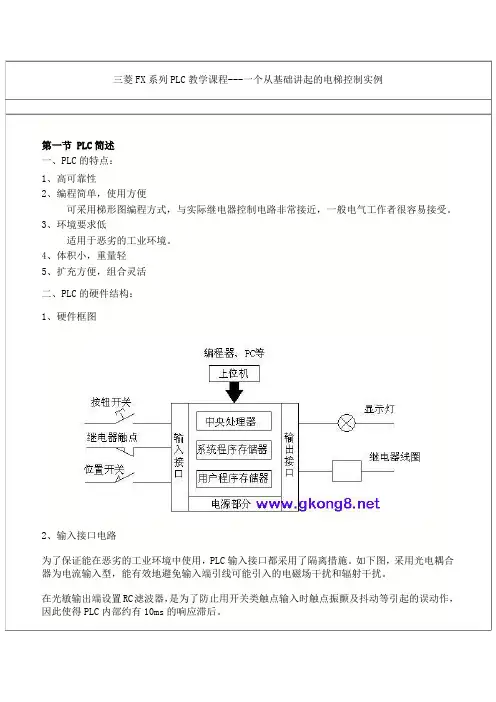

学习资料大全：三菱PLC编程实例讲课教案
三菱FX系列PLC教学课程---一个从基础讲起的电梯控制实例第一节 PLC简述一、PLC的特点：1、高可靠性2、编程简单，使用方便可采用梯形图编程方式，与实际继电器控制电路非常接近，一般电气工作者很容易接受。
3、环境要求低适用于恶劣的工业环境。
4、体积小，重量轻5、扩充方便，组合灵活二、PLC的硬件结构：1、硬件框图2、输入接口电路为了保证能在恶劣的工业环境中使用，PLC输入接口都采用了隔离措施。
如下图，采用光电耦合器为电流输入型，能有效地避免输入端引线可能引入的电磁场干扰和辐射干扰。
在光敏输出端设置RC滤波器，是为了防止用开关类触点输入时触点振颤及抖动等引起的误动作，因此使得PLC内部约有10ms的响应滞后。
当各种传感器（如接近开关、光电开关、霍尔开关等）作为输入点时，可以用PLC机内提供的电源或外部独立电源供电，且规定了具体的接线方法，使用时应加注意。
3、输出接口电路PLC一般都有三种输出形式可供用户选择，即继电器输出，晶体管输出和晶闸管输出。
在线路结构上都采用了隔离措施。
特点：继电器输出：开关速度低，负载能力大，适用于低频场合。
晶体管输出：开关速度高，负载能力小，适用于高频场合。
晶闸管输出：开关速度高，负载能力小，适用于高频场合。
注意事项：（1）PLC输出接口是成组的，每一组有一个COM口，只能使用同一种电源电压。
（2）PLC输出负载能力有限，具体参数请阅读相关资料。
（3）对于电感性负载应加阻容保护。
（4）负载采用直流电源小于30V时，为了缩短响应时间，可用并接续流二极管的方法改善响应时间。
三、三菱FX2 PLC实物图及面板上的LED指示说明（用鼠标在各处点点）全屏观看第二节 PLC的工作过程PLC大多采用成批输入/输出的周期扫描方式工作，按用户程序的先后次序逐条运行。
一个完整的周期可分为三个阶段：（一）输入刷新阶段程序开始时，监控程序使机器以扫描方式逐个输入所有输入端口上的信号，并依次存入对应的输入映象寄存器。
三菱fx2n-48mrplc介绍
辽宁石油化工大学实习设计本(第册)专业班级：电气自动化技术 0832班姓名：夏姣姣学号： 18号实习、设计名称：顶岗实践实习、设计地点：江苏长乐纤维科技有限公司实习、设计时间： 2011 年 3 月 5 日至 2011 年 4 月 29 日指导教师：牟淑杰杨贵义成绩:评阅人：职业技术学院教务科目录前言 (1)1.总体设计 (1)功能介绍 (1)总体构想 (1)元器件的选择 (2)2.硬件设计 (2)控制元件—PLC (2)三菱FX2N-48MR PLC 介绍 (2)三菱FX2N-48MR PLC技术参数 (3)三菱FX2N-48MR PLC开发环境 (3)检测元件—磁性开关 (3)D-C73型磁性开关的技术参数 (4)D-C73型磁性开关的工作原理 (5)D-C73型磁性开关的安装要求 (5)气缸 (5)CDM2B20-45型气缸 (6)CDJ2B10-60-B 气缸 (6)气缸的工作原理 (7)电磁阀 (7)4V120-60电磁阀的技术参数 (7)4V120-60电磁阀的工作原理 (7)4V120-60电磁阀的安装要求 (8)3．软件设计 (8)I/O分配表 (8)流程图 (9)主程序梯形图 (12)4．实例说明 (13)加工单元控制系统 (13)工作任务 (13)PLC的分配及系统安装接线 (13)编写和调试PLC控制程序 (15)装配单元PLC控制系统设计 (17)工作任务 (17)PLC的分配及系统安装接线 (17)编写和调试PLC控制程序 (20)5．总结 (21)参考文献 (22)前言本实训指导书主要阐述三菱FX2N-48MR PLC型自动生产线实训考核装备的基本结构、工作原理和工作过程。
实训指导书力求采用项目教学的方法介绍本装备所涉及的技术，使学生在知识的学习和综合应用，PLC的编程和组网能力，设备的安装与调试等方面能收到较好的效果。
三菱FX2N-48MR PLC型自动生产线实训考核装备在铝合金导轨式实训台上安装送料、加工、装配、输送、分拣等工作单元，构成一个典型的自动生产线的机械平台，系统各机构的采用了气动驱动、变频器驱动和步进电机位置控制等技术。
白话说电气_PLC输入接线详解(三菱FX2N,西门子)
1，看图，首先要搞清楚PLC内部大致结构（三菱FX2N为例）：如图：AC/DC转换器，一次回路，二次回路。
转换器为一二次回路供电，一二次回路通过光耦连接。
2，AC/DC转换器外部输入220V转出24V和5V，供内部使用。
24V：要非常熟悉，并且要区分好24V的这两个用途，很多兄弟就是在这个地方混淆了，迷失了。
下面分别介绍这两个用途。
A，为一次回路驱动接口电路供电，驱动各个信号通道的发光二极管工作。
从图上看，X和COM这两个端子，如果这两个端子闭合的话讲形成回路电流，经过正向二极管，发光二极管发光，流回COM端，也就是24V的负极。
当发光二极管工作，就光电耦合到二次回路，完成信号输入。
每个通道会消耗掉7ma的电流。
一个FX2N-24mr的PLC 的AC/DC转换器24V电源容量为250ma。
该电流与外部传感器没有关系，就负责当有信号回路时让发光二极管发光。
B，为外部负载提供工作电源。
很少这样使用。
从图上看，我用虚线画了一条线，端子为24V+。
这个端子在三菱PLC上都是有的。
是PLC为我们提供的一个24V负载电源，可以驱动一些光电开关之类。
这个转换器容量不大，fx2n24MR为250mA,如果后面不接扩展的话，这些容量就都可以拿来供外接传感器工作。
所以要充分考虑到外接开关的工作电流。
不能超过转换器的容量。
一般情况，可以带几个微型传感器。
举个例，一个光电传感器工作负载电流100ma，空载电流30ma。
那么就可以带250除以100=2个这样的传感器。
当然，只带2个传感器没什么用，而且与PLC共电源比较危险，所以我们一般在输入端外加开关电源，很少直接挂负载。
这部分后面会讲。
这就是内部24V的两个作用。
5V，二次回路硬件工作电压及主板工作电压，这里我们不讨论。
就像西门子的PS模块一样，需要产生一个工作电压给整个PLC系统，包括给后面的扩展模块。
需要考虑容量的问题，这里不讨论。
3，一次回路，如图，前面说的基本都是一次回路。
4.1.三菱软元件-内部软元件
锁存1可以使用编程软件GX Developer进行远程锁 存清零操作。
15
三菱Q系列PLC软元件
如果是高性能的CPU还可以通过模块上的RESET/L.CLR 开关进行操作。操作顺序如下：
1.RUN/STOP开关拨到STOP 2.将RESET/L.CLR开关拨到L.CLR位置数次，知道USER
32
三菱Q系列PLC软元件
低速定时器和高速定时器的定时时间单位也可以 通过软件进行修改。
在PLC参数设置框中选择“PLC系统”后就能修改。
33
三菱Q系列PLC软元件
软件设置
34
三菱Q系列PLC软元件
低速和高速定时器可以分别用于普通定时器和 累计定时器。
35
三菱Q系列PLC软元件
计数器C：为顺控程序控制，在输入条件的上升沿 进行计数的软元件，计数值达到设定值是计数停止， 同时触点变化。计数器属于加法软元件。
LED闪烁。闪烁事表示准备清除锁存。 3.再将开关拨至L.CLR位置一次，等到USER LED灯熄灭，
锁存就清除完成。
16
三菱Q系列PLC软元件
锁存2的不能通过锁存清除键进行清除，可以通 过远程操作或是程序控制方式进行清除。
17
三菱Q系列PLC软元件
报警继电器F：指能够给用户编写的用来检测设备异常 和故障的程序便利的内部继电器。如果报警电击器有 ON，特殊继电器SM62将变为ON，报警继电器ON的数量 和编号将会存储到特殊寄存器（SD62-SD79）中。
连接寄存器
J\W
连接特殊寄存器 J\SW
进制 十六进制
5
三菱Q系列PLC软元件
类别
第2章 三菱FX系列PLC
图2.2 100ms通用定时器使用示例
2.4.5 定时器T（T0～T255） 2
②10ms通用定时器：有46个，地址为T200～T245 。定 时区间为0.01～327.67s 。
图2.3所示为定时器T200的常规用法。设定时间用D0指 定，并设D0＝K918。由X000驱动T200工作。D0＝ K918表示要定时918个10ms，即9.18s。时间到达后， Y000被驱动。
2.4.2 辅助继电器
3
M8060：F0地址出错时置位（ON）。例如对不存在的 X或Y进行了操作。 ②可控制的特殊功能辅助继电器，驱动之后，PLC将做 一些特定的操作。例如： M8034：ON时禁止所有输出。 M8030：ON时熄灭，电池欠电压指示灯。 M8050：ON时禁止I0XX中断。 2.4.3 状态组件S S是构成状态转移图的重要软组件，在步进顺控程序中 使用。FX2系列PLC状态组件共有1000点，分为五类： ① 初始状态器： 10点，S0～S9 ② 回零状态器： 10点，S10～S19
2.4.2 辅助继电器 2
共500点，通电后，它们处于OFF状态，一旦断电，再 次通电后，M0～M499都恢复为OFF状态。 （2）断电保持辅助继电器（M500～M1023） 共524点，断电并再次通电后，它们会保持断电前的状 态，其它特性与通用辅助继电器完全一样。 （3）特殊功能辅助继电器（M8000～M8255） 256个辅助继电器区间是不连续的，对没有定义的无法 操作，有定义的可分为两大类： ①反映PLC工作状态或为用户提供常用功能的器件，用 户只能使用其接点，不能对其驱动。例如： M8013：每秒发出一个脉冲信号，自动每秒ON一次。 M8020：加减结果为零，则状态为ON，否则OFF。
2.3 三菱FX系列PLC命名
PLC柜子介绍
一、PLC柜子介绍它有五大部分组成：1、按钮区在面板的左上角有四排按钮，二排红色的按钮是不带锁的按钮，另二排绿色按钮是自锁的按钮。
2、三菱FX 2N PLC区：在面板的左下角输入区：有数字量输入点16点：X0…X17，模拟量输入点2点，DI0，DI1。
输出区：有数字量输出点16点：Y0….Y17，模拟量输出点2点DO0，DO1。
3、西门子S7 300 PLC区：在面板的右下角输入区：有数字量输入点16点：X0…X17，模拟量输入点2点DI0，DI1。
输出区：有数字量输出点16点：Y0….Y17，模拟量输出点2点DO0，DO1。
4、触摸屏区：在面板的上方5、上角是红外线对谢装置和接近开关装置红外线对谢装置有PNP和NPN二种；接近开关装置也有PNP和NPN二种。
在柜子的左旁边有柜子的总开关。
二、PLC实训台使用说明书（考核装置硬件使用说明）一、开机与关机实训柜侧面的2P空气开关为本实训柜的主电源，将其合上，中间标有电源的红色指示灯亮，则表示已开机。
二、各部分功能说明：1．面板按钮开关控制说明SB1~SB8为8副非自锁按钮,均为无源触点,COM1为其公共端。
SB9~SB16为8副带自锁按钮,也均为无源触点,COM2为其公共端。
.以上按钮均为带灯按钮，当按钮触点状态为闭合时，按钮自身带灯会亮。
HL1~HL8,HL9~HL16为16个指示灯,COM3,COM4分别为其公共端,供电电源为24V2．三菱PLC面板说明1）此面板选用的为三菱PLC FX2n型号，点数为32。
另带有扩展AD,DA模块及晶体管输出模块。
2）实训台左下面板上的红色船型开关为三菱PLC的电源开关，带有“运行”标签的纽子开关为三菱PLC中的RUN－STOP开关，按钮朝上为RUN,朝下为STOP。
3）面板上的插孔为PLC点数的引出，与PLC上的出入输出点一一对应。
X0~X7,X10~X17为16点开关量输入，Y0~Y7,Y10~Y17为16点继电器输出。
三菱FX2N系列PLC.讲解学习
FX 系列PLC的网络通信能力
Date: 2020/6/15
Page: 12
三菱FX2N系列PLC工作原理及内部资源
二、PLC硬件系统组成
1.微处理器（CPU）
➢接收并存储用户程序和数据； ➢诊断电源、PLC工作状态及编程的语法错误； ➢接收输入信号，送入数据寄存器并保存； ➢运行时顺序读取、解释、执行用户程序，完成用户 程序的各种操作； ➢将用户程序的执行结果送至输出端。
3.顺序功能图语言
顺序功能图SFC是一种描述顺序控制系统功能的图解 表示法，主要由“步、“转移”及“有向线段”等元素 组成。它将一个完整的控制过程分为若干个阶段（状 态），各阶段具有不同的动作，阶段间有一定的转换条 件，条件满足就实现状态转移，上一状态动作结束，下 一动作开始。
Date: 2020/6/15
特殊品种 输出形式 单元类型 I/O总点数 系列序号
R—继电器输出 M—基T本—单晶元体管输出 E及1—6扩~输2展S5入模6—点输块晶出闸混管合输扩展出单元
02EE、CXY、2— —、2输输N1N入出、专专用用扩扩展展模模块块
Date: 2020/6/15
Page: 7
三菱FX2N系列PLC工作原理及内部资源
三菱FX2N系列PLC工作原理及内部资源
三菱FX2N系列PLC.
Date: 2020/6/15
Page: 1
三菱FX2N系列PLC工作原理及内部资源
输入处理
程序处理
输出处理
输
内
输
输
输
入
执
部
出
输
输
入 信 号
入
Байду номын сангаас
映
像
三菱PLC编程实例.pdf
三菱FX系列PLC教学课程---一个从基础讲起的电梯控制实例三菱FX系列PLC教学课程---一个从基础讲起的电梯控制实例第一节 PLC简述一、PLC的特点：1、高可靠性2、编程简单，使用方便可采用梯形图编程方式，与实际继电器控制电路非常接近，一般电气工作者很容易接受。
3、环境要求低适用于恶劣的工业环境。
4、体积小，重量轻5、扩充方便，组合灵活二、PLC的硬件结构：1、硬件框图2、输入接口电路为了保证能在恶劣的工业环境中使用，PLC输入接口都采用了隔离措施。
如下图，采用光电耦合器为电流输入型，能有效地避免输入端引线可能引入的电磁场干扰和辐射干扰。
在光敏输出端设置RC滤波器，是为了防止用开关类触点输入时触点振颤及抖动等引起的误动作，因此使得PLC内部约有10ms的响应滞后。
当各种传感器（如接近开关、光电开关、霍尔开关等）作为输入点时，可以用PLC机内提供的电源或外部独立电源供电，且规定了具体的接线方法，使用时应加注意。
3、输出接口电路PLC一般都有三种输出形式可供用户选择，即继电器输出，晶体管输出和晶闸管输出。
在线路结构上都采用了隔离措施。
特点：继电器输出：开关速度低，负载能力大，适用于低频场合。
晶体管输出：开关速度高，负载能力小，适用于高频场合。
晶闸管输出：开关速度高，负载能力小，适用于高频场合。
注意事项：（1）PLC输出接口是成组的，每一组有一个COM口，只能使用同一种电源电压。
（2）PLC输出负载能力有限，具体参数请阅读相关资料。
（3）对于电感性负载应加阻容保护。
（4）负载采用直流电源小于30V时，为了缩短响应时间，可用并接续流二极管的方法改善响应时间。
三、三菱FX2 PLC实物图及面板上的LED指示说明（用鼠标在各处点点）全屏观看第二节 PLC的工作过程PLC大多采用成批输入/输出的周期扫描方式工作，按用户程序的先后次序逐条运行。
一个完整的周期可分为三个阶段：（一）输入刷新阶段程序开始时，监控程序使机器以扫描方式逐个输入所有输入端口上的信号，并依次存入对应的输入映象寄存器。
PLC的硬件组成
PLC的硬件组成PLC种类繁多，但其基本结构和工作原理相同。
PLC的功能结构区由CPU（中央处理器）、存储器和输入/输出接口三部分组成，如图1-1所示。
1、CPU（中央处理器）CPU的功能是完成PLC内所有的控制和监视操作。
中央处理器一般由控制器、运算器和寄存器组成。
CPU通过数据总线、地址总线和控制总线与存储器、输入/输出接口电路连接。
2、存储器在PLC中使用两种类型的存储器：一种是只读类型的存储器，如EPROM和EEPROM，另一种是可读/写的随机存储器RAM。
PLC 的存储器分为5个区域，如图1-2所示。
图1-1PLC结构框图图1-2存储器的区域划分程序存储器的类型是只读存储器（ROM），PLC的操作系统存放在这里，程序由制造商固化，通常不能修改。
存储器中的程序负责解释和编译用户编写的程序、监控I/O口的状态、对PLC进行自诊断以及扫描PLC中的程序等。
系统存储器属于随机存储器（RAM），主要用于存储中间计算结果和数据、系统管理，有的PLC厂家用系统存储器存储一些系统信息如错误代码等，系统存储器不对用户开放。
I/O状态存储器属于随机存储器，用于存储I/O装置的状态信息，每个输入模块和输出模块都在I/O映像表中分配一个地址，而且这个地址是唯一的。
数据存储器属于随机存储器，主要用于数据处理功能，为计数器、定时器、算术计算和过程参数提供数据存储。
有的厂家将数据存储器细分为固定数据存储器和可变数据存储器。
用户编程存储器，其类型可以是随机存储器、可擦除存储器（EPROM）和电擦除存储器（EEPROM），高档的PLC还可以用FLASH。
用户编程存储器主要用于存放用户编写的程序。
存储器的关系如图1-3所示。
只读存储器可以用来存放系统程序，PLC断电后再上电，系统内容不变且重新执行。
只读存储器也可用来固化用户程序和一些重要参数，以免因偶然操作失误而造成程序和数据的破坏或丢失。
随机存储器中一般存放用户程序和系统参数。
软电器与基本指令三菱PLC的硬件配置和软元件
软电器与基本指令三菱PLC的硬件配 置和软元件
2.1 FX系列PLC硬件配置
2.1.1 FX系列PLC基本情况
图2.2 PLC结构图
软电器与基本指令三菱PLC的硬件配 置和软元件
2.1 FX系列PLC硬件配置
2.1.1 FX系列PLC基本情况
● FX系列家族成员
FX0 FX2 FX2C FX0S FX1S FX0N
FX1N
FX2N
叠装式结构
FX2NC
软电器与基本指令三菱PLC的硬件配 置和软元件
2.1 FX系列PLC硬件配置
2.1.1 FX系列PLC基本情况
PLC都是按点数设计的，点数和成本直接相关。因此在设计 PLC系统时，选择合适的PLC输入输出点数就成为一个重要的考虑 因素。
最严格的要求是多出三分之一。但一般普通系统只要输入输 出多3~5点即可。
24
24
FX2N-16EX
16
-
FX2N-16EX-C
16
-
不需要
FX2N-16EXL-C
16
- 单独供电
扩展模块 FX2N-16EYR
-
16
FX2N-16EYS
-
16
软电器与基本指令三菱PLC的硬件配 置和软元件
2.1 FX系列PLC硬件配置
单元类型
M ── 基本单元 E ── 输入输出混合扩展单元 EX ── 扩展输入模块 EY ── 扩展输出模块 输出方式 R ── 继电器输出 S ── 晶闸管输出 T ── 晶体管输出
软电器与基本指令三菱PLC的硬件配 置和软元件
2.1 FX系列PLC硬件配置
2.1.5 FX2N、FX2NC系列PLC
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泰州技师学院教案首页
课题：三菱PLC的内部结构
教学目的要求：，了解三菱PLC内部各部分的功能，掌握三菱PLC 内部组成和PLC的主要性能指标。
教学重点：三菱PLC的内部组成和主要性能指标
教学难点：PLC内部各个部分功能、关系及工作原理
授课方法：理论讲授
教学参考：《可编程序控制器及其应用》
中国劳动社会保障出版社第二版
授课执行情况及分析：
在选择PLC时，经常需要考虑PLC的可扩展能力。
7、三菱PLC型号介绍
FX系列PLC型号的含义如下：
其中系列名称：如0、2、0S、1S、ON、1N、2N、2NC等
单元类型：M──基本单元
E──输入输出混合扩展单元
Ex──扩展输入模块
EY──扩展输出模块
输出方式：R──继电器输出
S──晶闸管输出
T：晶体管输出
特殊品种：D：DC电源，DC输出
A1：AC电源，AC（AC100~120V）输入或AC 输出模块
H：大电流输出扩展模块
V：立式端子排的扩展模块
C：接插口输入输出方式
F：输入滤波时间常数为1ms的扩展模块
如果特殊品种一项无符号，为AC电源、DC输入、横式端子排、标准输出。
例如FX2N－32MT－D表示FX2N系列，32个I/O点基本单位，晶体管输出，使用直流电源，24V直流输出型。
课程总结
1、三菱PLC的内部结构组成；
三
2、PLC主要性能指标。
