螺杆空压机工作原理
无油螺杆空压机工作原理
无油螺杆空压机工作原理
无油螺杆空压机是一种常用的工业设备，它利用螺杆机械的工作原理实现空气的压缩。
螺杆空压机主要由压缩机头、电机、冷却系统、控制系统等组成。
工作原理如下：
1. 进气过程：空气通过进气口进入压缩机头。
螺杆空压机通常采用一组或多组相互
啮合的螺杆来完成气体的压缩。
在进气过程中，空气被迫进入螺杆的工作室内。
2. 压缩过程：螺杆空压机的螺杆由电机带动旋转。
两个螺杆通过啮合来完成气体的
压缩。
在旋转的过程中，螺杆的体积逐渐减小，从而增加了气体的密度。
进气口处的空气
被螺杆带入工作室内，并随着螺杆的旋转逐渐被压缩。
3. 卸气过程：当气体被压缩到一定的压力后，通过出气口排出。
在卸气过程中，螺
杆的间隙越来越小，气体被高效地挤出。
4. 冷却过程：螺杆空压机在工作过程中会产生热量，需要通过冷却系统进行散热。
通常采用空冷或水冷的方式来降低压缩机头的温度，以确保设备的正常运行。
5. 控制过程：螺杆空压机配备了控制系统，用于自动监控和调节设备的工作状态。
控制系统可以实时监测温度、压力等参数，并能根据需要进行相应的调整。
总结：无油螺杆空压机通过螺杆的旋转来实现空气的压缩，从而提供高压空气供给工
业生产使用。
它具有结构简单、效率高、工作稳定等优点，广泛应用于各个行业中。
螺杆空压机的工作原理以及变频空压机的优点
螺杆空压机的工作原理以及变频空压机的优点1.螺杆空压机工作原理：目前空压机上都采用两点式控制(上、下限控制)或启停式控制(小型空气压缩机)，也就是当压缩气体气缸内压力达到设定值上限时，空压机通过本身气压或油压关闭进气阀，小型空气压缩机则停机。
当压力下降到设定值下限时，空压机打开进气阀，小型空压机则又启动。
传统的控制方式容易对电网造成冲击，对空压机本身也有一定的损害，当用气量频繁波动时，尤其明显。
正常工作情况下，空气被压缩到储气罐。
空压机各点的检测(包括压缩空气温度、压力，螺杆温度、冷却水压力和温度以及油压、油温等等)和整体控制由主控制单板机控制。
当空压机出口压力达到设定值上限时，通过油压分路阀关闭进气口，同时打开内循环管路，作自循环运行。
此时用气单位继续用气。
当压力下降到设定值下限时，油压分路阀关闭循环管路，打开空气进口，空气又由过滤器经压缩到储气罐中。
在静态，原起动方式(Y-△)，及加载、卸载时对电网供配电设备及螺杆都会造成极大的冲击。
尤其是能源的严重浪费。
主电机转速下降，轴功率将下降很多。
节能潜力相当大。
变频节能的效果是十分显著的，特别是调节范围大的系统及设备，通过实际应用可以直观的看出在流量变化时只要对转速(频率)稍作改变就会使轴功率有更大程度上的改变，就因有此特点使得变频调速(节能)方式成为一种趋势并且不断深入的应用于各行业及其各种调整领域。
2.变频螺杆空压机控制原理：空压机使用场合一般有如下特点：配置容量比实际气量大、气量消耗不稳定、气压要求稳定、噪音要尽可能低(尤其夜间)。
变频式空压机是根据用气量的大小自动改变主机转速，来反应系统压力的变化，并保持稳定的系统压力;当系统消耗风量降低时;此时压缩机提供的压缩空气量会大于系统消耗量，变频式压缩机会减低转速，同时输出压缩空气量，来保持稳定的系统压力值。
若当系统消耗风量增加时，此时压缩机提供的压缩空气量会小于系统消耗量，变频式压缩机转速会相对增加，同时输出压缩空气量，来保持稳定的系统压力值。
螺杆空气压缩机工作原理
螺杆空气压缩机工作原理
螺杆空气压缩机是一种常用的空压机，其工作原理主要通过两个相互啮合的螺杆进行空气的压缩。
具体来说，螺杆空气压缩机由主螺杆和副螺杆组成。
主螺杆和副螺杆都是带有外螺纹的金属筒体。
当螺杆转动时，两个螺杆就会相互啮合，形成一个连续的密闭腔体。
在螺杆旋转的过程中，随着螺杆的旋转，腔体的容积逐渐减小。
当螺杆旋转一周后，腔体内的空气被压缩到一定的压力，然后通过出气阀口排出。
与此同时，新鲜的空气通过进气阀口进入到腔体内，开始下一轮的压缩。
螺杆空气压缩机使用的过程中，会产生一定的热量。
为了保持良好的工作状态，螺杆空气压缩机通常需要安装冷却系统，以降低温度。
同时，为了减少压缩过程中产生的振动和噪音，还需要进行有效的减振和消音处理。
总的来说，螺杆空气压缩机通过两个螺杆的旋转来实现压缩空气的功能。
它具有结构简单、运行稳定、压力调节范围广等特点，被广泛应用于工业生产中的压缩空气领域。
螺杆式空气压缩机原理
螺杆空压机的工作原理一、螺杆式空气压缩机的概述螺杆式空气压缩机是喷油单级双螺杆压缩机，采用高效带轮(或轴器)传动，带动主机转动进行空气压缩，通过喷油对主机压缩腔进行冷却和润滑，压缩腔排出的空气和油混合气体经过粗、精两道分离，将压缩空气中的油分离出来，最后得到洁净的压缩空气。
双螺杆空气压缩机具有优良的可靠性能，机组重量轻、震动小、噪声低、操作方便、易损件少、运行效率高是其最大的优点。
二、压缩机主机工作原理螺杆式空气压缩机的核心部件是压缩机主机，是容积式压缩机中的一种，空气的压缩是靠装置于机壳互相平行啮合的阴阳转子的齿槽之容积变化而达到。
转子副在与它精密配合的机壳转动使转子齿槽之间的气体不断地产生周期性的容积变化而沿着转子轴线，由吸入侧推向排出侧,完成吸入、压缩、排气三个工作过程。
因此，双螺杆转子的型线技术决定着螺杆式空气压缩机产品定位的档次。
（有关申行健的型线技术参见主页“双螺杆空压机核心技术”栏目）。
三、双螺杆空压机的工作流程空气通过进气过滤器将大气中的灰尘或杂质滤除后，由进气控制阀进入压缩机主机，在压缩过程中与喷入的冷却润滑油混合，经压缩后的混合气体从压缩腔排入油气分离罐，此时压缩排出的含油气体通过碰撞、拦截、重力作用，绝大部份的油介质被分离下来，然后进入油气精分离器进行二次分离，得到含油量很少的压缩空气，当空气被压缩到规定的压力值时，最小压力阀开启，排出压缩空气到冷却器进行冷却，最后送入使用系统。
螺杆式空压机原理1、吸气过程：螺杆式的进气侧吸气口，必须设计得使压缩室可以充分吸气，而螺杆式压缩机并无进气与排气阀组，进气只靠一调节阀的开启、关闭调节，当转子转动时，主副转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子的齿沟空间与进气口之自由空气相通，因在排气时齿沟之空气被全数排出，排气结束时，齿沟乃处于真空状态，当转到进气口时，外界空气即被吸入，沿轴向流入主副转子的齿沟。
当空气充满整个齿沟时，转子之进气侧端面转离了机壳之进气口，在齿沟间的空气即被封闭。
螺杆空压机的结构与工作原理
螺杆空压机的结构与工作原理螺杆空压机是一种常见的压缩空气设备，它的结构与工作原理是其能够高效稳定地产生压缩空气的关键。
本文将从结构和工作原理两个方面来详细介绍螺杆空压机。
一、螺杆空压机的结构螺杆空压机主要由压缩机部分和控制系统两部分组成。
1. 压缩机部分螺杆空压机的压缩机部分由主轴、动叶轮、固定叶轮和压缩腔体组成。
主轴是螺杆空压机的核心部件，通过电机带动主轴旋转。
动叶轮和固定叶轮分别安装在主轴上，它们之间的间隙非常小，形成压缩腔体。
当主轴旋转时，动叶轮和固定叶轮的齿槽相互啮合，将吸入的空气逐渐压缩，最终排出高压的压缩空气。
2. 控制系统螺杆空压机的控制系统主要由电气控制柜、压力传感器和温度传感器组成。
电气控制柜负责控制整个螺杆空压机的启停和运行状态。
压力传感器和温度传感器用于实时监测压缩空气的压力和温度，并通过反馈信号控制电气控制柜的运行。
二、螺杆空压机的工作原理螺杆空压机的工作原理基于螺杆的旋转和齿槽的啮合，通过连续的吸气、压缩和排气过程来产生压缩空气。
1. 吸气过程当螺杆空压机启动时，电机带动主轴开始旋转。
在旋转的同时，动叶轮和固定叶轮的齿槽相互啮合，形成一个吸气腔体。
吸气过程中，随着主轴的旋转，腔体体积逐渐增大，同时产生负压。
负压作用下，外部空气经过滤清器进入螺杆空压机，填满吸气腔体。
2. 压缩过程吸气过程结束后，主轴继续旋转，动叶轮和固定叶轮的齿槽开始逐渐啮合。
在啮合的过程中，腔体体积逐渐减小，压缩空气被逐渐压缩。
同时，随着腔体的体积减小，压缩空气的温度也逐渐升高。
最终，压缩空气被压缩至高压状态，准备进入排气过程。
3. 排气过程压缩过程结束后，压缩空气进入排气腔体。
在排气过程中，主轴继续旋转，动叶轮和固定叶轮的齿槽开始逐渐分离。
腔体体积逐渐增大，高压的压缩空气被逐渐释放，进入管道输送和储存。
三、螺杆空压机的优势相比于其他类型的空压机，螺杆空压机具有以下几个优势：1. 高效稳定：螺杆空压机采用了连续压缩的工作原理，能够稳定产生高压的压缩空气，满足工业生产的需求。
单螺杆空压机工作原理

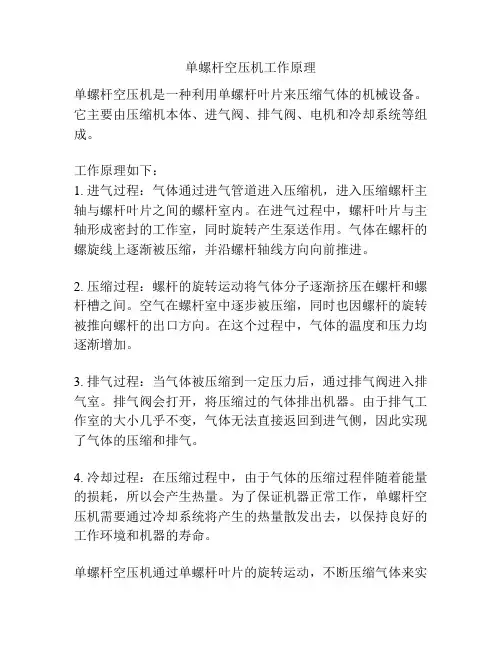

单螺杆空压机工作原理
单螺杆空压机是一种利用单螺杆叶片来压缩气体的机械设备。
它主要由压缩机本体、进气阀、排气阀、电机和冷却系统等组成。
工作原理如下：
1. 进气过程：气体通过进气管道进入压缩机，进入压缩螺杆主轴与螺杆叶片之间的螺杆室内。
在进气过程中，螺杆叶片与主轴形成密封的工作室，同时旋转产生泵送作用。
气体在螺杆的螺旋线上逐渐被压缩，并沿螺杆轴线方向向前推进。
2. 压缩过程：螺杆的旋转运动将气体分子逐渐挤压在螺杆和螺杆槽之间。
空气在螺杆室中逐步被压缩，同时也因螺杆的旋转被推向螺杆的出口方向。
在这个过程中，气体的温度和压力均逐渐增加。
3. 排气过程：当气体被压缩到一定压力后，通过排气阀进入排气室。
排气阀会打开，将压缩过的气体排出机器。
由于排气工作室的大小几乎不变，气体无法直接返回到进气侧，因此实现了气体的压缩和排气。
4. 冷却过程：在压缩过程中，由于气体的压缩过程伴随着能量的损耗，所以会产生热量。
为了保证机器正常工作，单螺杆空压机需要通过冷却系统将产生的热量散发出去，以保持良好的工作环境和机器的寿命。
单螺杆空压机通过单螺杆叶片的旋转运动，不断压缩气体来实
现气体的供应。
其优点包括结构简单、运行平稳、噪音小、耐磨性强等。
因此，在工业生产中，单螺杆空压机被广泛应用于气体供应、气动工具、气源设备等。
干式无油螺杆空压机原理
干式无油螺杆空压机原理空气压缩机是一种将气体压缩成高压气体的设备，常用于许多工业领域。
干式无油螺杆空压机是其中一种常见的类型，其原理是通过螺杆运动将空气压缩，并在压缩过程中不需要使用润滑油。
本文将介绍干式无油螺杆空压机的工作原理和优势。
一、工作原理干式无油螺杆空压机的工作原理主要分为两个步骤：压缩和排气。
1. 压缩过程在压缩过程中，干式无油螺杆空压机通过两个旋转的螺杆（主螺杆和从螺杆）将空气吸入，并逐渐压缩。
主螺杆和从螺杆之间的间隙越来越小，压缩空气被推入螺杆的螺纹凹槽中，螺纹的形状使得空气被压缩并推向出口。
2. 排气过程在排气过程中，经过压缩的空气通过压缩腔体的出口排出。
为了防止空气中的水分和杂质进入压缩机，干式无油螺杆空压机通常配置有过滤器和干燥器。
二、优势干式无油螺杆空压机相比传统的润滑式螺杆空压机具有以下优势：1. 无油润滑由于采用无油润滑设计，干式无油螺杆空压机不需要使用润滑油。
这种设计减少了维护和保养的成本，同时也避免了油污染对产品质量的影响。
2. 低噪音干式无油螺杆空压机的设计使得其噪音较低。
这对于噪音敏感的工作环境尤为重要，可以提供更加舒适的工作环境。
3. 高效节能干式无油螺杆空压机采用先进的设计和技术，提高了压缩机的效率。
与传统的润滑式螺杆空压机相比，干式无油螺杆空压机的能耗更低，节能效果更好。
4. 可靠性高干式无油螺杆空压机的设计简单可靠，减少了故障和维修的可能性。
同时，由于无需使用润滑油，也避免了因油品老化或漏油而引起的故障。
5. 环保干式无油螺杆空压机无油润滑设计，不会产生污染物。
对于环境敏感的行业，如食品加工和医药制造等，干式无油螺杆空压机是一种更加环保的选择。
三、应用领域干式无油螺杆空压机广泛应用于许多领域，包括制药、食品加工、电子、纺织、汽车制造等。
由于其无油润滑和低噪音的特点，特别适用于对空气质量要求高和噪音敏感的场所。
总结：干式无油螺杆空压机通过螺杆运动将空气压缩，并在压缩过程中不需要使用润滑油。
冷库螺杆式空压机工作原理
冷库螺杆式空压机工作原理
冷库螺杆式空压机的工作原理是通过螺杆转子的转动来完成空气的压缩和排出。
其工作过程如下：
1. 压缩腔：空气进入压缩机后，通过吸气阀门进入压缩腔。
在螺杆转子内部，两个螺杆分别为主转子和从动转子，它们通过齿轮的齿合运动，使压缩空气不断被压缩。
2. 压缩：主转子和从动转子的齿轮运动，使压缩腔中的空气逐渐被挤压，空气的压力和温度随之上升。
同时，螺杆的结构形状和转子之间的间隙，使得空气受到连续和均匀的挤压，减少了振动和冲击。
3. 冷却：由于空气的压缩过程会引起空气的温度升高，因此空气在经过压缩后需要进行冷却。
冷却方式可以是通过油冷却，冷却器或者水冷却装置，以保证空气温度降低到合适的工作温度。
4. 排气：完成压缩过程后，压缩腔内的空气通过排气阀门排出。
排气的过程中，排气阀门会自动打开，使得压缩空气从高压区域流动到低压区域，从而实现排气。
螺杆的运动带动空气的流动，并且通过排气阀门，使得空气高效排出。
5. 润滑：螺杆式空压机在工作过程中需要进行润滑，以减少摩擦和磨损，并保持高效的运行。
通常使用润滑油进行润滑，润
滑油通过油封装置进入内部，同时也起到密封作用，避免空气和润滑油的交叉污染。
总结起来，冷库螺杆式空压机的工作原理是通过螺杆转子的挤压运动，将空气进行压缩并冷却，然后再将压缩的空气排出。
这种结构设计使得空压机能够高效、稳定地完成压缩工作，并广泛应用于工况要求高、气量大的冷库等场所。
永磁变频螺杆空压机原理
永磁变频螺杆空压机原理
永磁变频螺杆空压机是一种采用永磁同步电机驱动的变频空压机，其工作原理如下：
1. 压缩空气进入螺杆压缩室：空气经过进气阀门进入螺杆压缩室。
螺杆压缩室内有两个相互咬合的螺杆，通过它们的旋转将气体逐渐压缩。
2. 永磁同步电机驱动：永磁同步电机通过电源供电，产生磁场。
在磁场作用下，螺杆开始旋转，压缩空气逐渐被压缩。
3. 变频控制系统：变频控制系统能够根据压缩空气的需求，调整永磁同步电机的转速。
通过改变电机的转速，可以实现对空气的压缩量的调节，从而达到节能的效果。
4. 冷却系统：由于螺杆压缩室内的空气被压缩，会产生热量。
冷却系统通过冷却器和风扇等设备，将空气冷却，防止机器过热。
5. 控制系统：控制系统可以监测和控制压缩机的运行状态，实时调整气压和温度等参数，保证压缩机的正常运行和安全性。
总结：永磁变频螺杆空压机通过永磁同步电机驱动，利用变频控制系统和冷却系统对空气进行压缩。
其主要特点是能够根据气压需求自动调整转速，节能效果显著。
同时，控制系统可以对压缩机进行监测和控制，确保其运行安全可靠。
螺杆空压机工作原理
螺杆空压机工作原理：1 吸气过程螺杆式空压机无进气与排气阀组，进气只靠一个自动调节阀的开启与关闭调节。
当主副转子的齿沟空间转至机壳进气端开口时，其空间最大，此时转子下方的齿沟空间与进气口的自由空间相通，因在排气时齿沟内的空气被全部数排出，排气完了时，齿沟处于真空状态，外界空气即被吸入，并沿轴向流入主副转子的齿沟内，当空气充满了整个齿沟时，转子之进气侧端即转离了机壳之进气口，齿沟间的空气即被封闭，以上为“吸气过程”。
2 封闭及输送过程吸气终了时，主副转子齿峰会与机壳密封，齿沟内的空气不再外流，即“封闭过程”。
两转子继续转动，其齿峰与齿沟在吸气端吻合，吻合面逐渐向排气端移动，即形成“输气过程”。
3 压缩过程及喷油过程在输送过程中，吻合面逐渐向排气端移动，即吻合面与排气口间的齿沟空间逐渐减小，齿沟内的空气逐渐被压缩，压力逐渐升高，即“压缩过程”。
压缩的同时，润滑油亦因压差的作用被喷入压缩室内与空气混合。
4 排气过程当转子的排气口端面与机壳排气口相通时（此时气体压力最高），被压缩气体开始排气，直至齿峰与齿沟的吻合面移至机壳排气端端面，此时两转子的吻合面与机壳排气口之间的齿沟空间为零。
即完成“排气过程”。
与此同时，转子的吻合面与机壳进气口之间的齿沟长度又达到最长，由此开始一个新的压缩循环。
系统流程：压缩空气系统处理流程如下：室内空气→空压机→空气储罐→过滤器→冷干机洁净区（接触药品）使用点安装终端过滤器（0.22μm）→三级过滤器→洁净区使用点一般区使用点空气压缩机由室内采气进行压缩，空气经压缩空气储罐后再经过3μm除尘过滤器然后进入冷冻干燥机。
压缩空气经干燥后，先后通过1μm除尘过滤器、0.01μm的微油过滤器、0.01μm的除味过滤器，洁净区终端0.22μm的除菌过滤器、含油量和含水量符合质量标准的压缩空气。
空气压缩机安装工艺图 3.. .。
螺杆空压机的工作原理
螺杆空压机的工作原理
螺杆空压机是一种常用的空气压缩设备，其工作原理可以简述如下：
1. 空气进气：空气通过进气阀门进入螺杆空压机的压缩腔体。
2. 气体压缩：进入腔体的空气被两个互相啮合的螺杆旋转运动所压缩。
螺杆式机器通常有一个定子和一个转子，当它们旋转时，压缩腔体的体积减小，压缩过程发生。
3. 空气升温：在压缩腔体中，由于空气被压缩，温度会上升。
通常需要通过冷却系统来降低空气温度，以确保机器的正常运行。
4. 排气放空：经过压缩的空气通过空气排气管道排出螺杆空压机。
螺杆空压机的工作原理可以总结为通过两个螺杆的旋转来将空气压缩，并通过冷却系统降低空气温度，最终排出压缩空气。
无油螺杆空压机工作原理
无油螺杆空压机工作原理
无油螺杆空压机是一种新型的空压机，它采用了先进的无油技术，因此不需要添加润滑油来进行润滑和冷却。
其工作原理如下：
1. 压缩室内两个相互啮合的螺杆旋转，一个是主动螺杆，一个是从动螺杆。
2. 空气被吸入压缩室，随着螺杆的旋转，它们被逐渐压缩。
螺杆的螺旋状外形使得螺杆之间的间隙越来越小。
3. 在压缩的同时，螺杆旋转将空气向前推进，并提供动力将压缩空气排出压缩室。
4. 压缩空气被送入冷却器进行冷却，然后进一步送入干燥器去除水分和污染物。
5. 最后，干燥的压缩空气通过出气阀排出，可用于各种工业和商业应用。
无油螺杆空压机相对于传统的润滑式空压机具有许多优点，例如更高的效率、更小的能源消耗、更低的维护成本、更环保等。
它广泛应用于需要高品质干燥空气的行业，如食品加工、制药、电子等。
螺杆空压机的压缩原理
螺杆空压机的压缩原理螺杆空压机是一种常用的压缩装置，它通过螺杆的旋转运动将气体压缩，然后利用压缩空气的能量来供应各种需求。
其压缩原理主要包括以下几个步骤：1. 吸气过程：螺杆空压机在运转时，两个螺杆互相啮合，形成相互错开的螺旋状工作室。
在螺杆的一端，有一个吸气孔，通过吸气阀与冷却后的空气室相连。
当螺杆开始旋转时，吸气阀打开，外部空气进入空气室，随着螺杆的旋转，气体逐渐被卷入螺旋工作室中。
2. 压缩过程：当气体进入螺旋工作室后，螺杆的旋转运动将气体逐渐挤压和压缩。
螺杆上的螺纹将气体从进气端转移至压缩端，螺杆的形状和转速决定了气体的压缩比例。
随着螺旋的旋转，气体逐渐被推进紧缩的工作室中，气体的压力和温度逐渐升高。
这一过程中，螺杆的之间的间隙非常小，以保证气体被有效地挤压。
3. 排气过程：当气体被压缩到一定压力后，进入螺旋紧缩工作室的气体被推向离开螺杆的压缩室。
同时，排气阀打开，将压缩气体引入放气管道，供应给需要压缩空气的设备。
螺杆的旋转运动不断地将气体压缩并排出，这使得空气的压力和温度继续升高。
总体而言，螺杆空压机的工作原理是通过螺杆的旋转来将气体挤压和压缩，然后将压缩空气供给需要的设备。
由于螺杆的结构特点，螺杆空压机能够提供比较稳定的压力和流量，且压缩过程中的温升相对较低。
这使得螺杆空压机成为很多工业领域的重要设备，广泛应用于制造、建筑、化工、电力等行业。
螺杆空压机的优点：1. 压缩比高：由于螺杆空压机采用螺杆结构，气体在螺旋工作室中的连续挤压过程中，压缩比比较高，可达到8-13。
2. 运转平稳：螺杆空压机采用两个螺杆相互啮合的方式，工作平稳，振动和噪音较小。
3. 压缩过程中的温升小：由于螺杆的设计，螺杆空压机在压缩过程中的温升较小，减少了气体的热损耗，提高了工作效率。
4. 压缩空气质量较高：螺杆空压机在工作过程中，无需润滑油，排出的压缩空气质量较高，适用于对空气质量要求较高的领域。
需要注意的是，螺杆空压机在运行过程中需要定期维护检修，保持螺杆之间的间隙适当，并及时更换润滑油。
低压螺杆机工作原理
低压螺杆机工作原理
低压螺杆式空压机是容积式的压缩机，其工作原理是利用两个互相啮合的阴阳转子相互挤压气体而实现吸气、压缩和排气的全过程。
以下是螺杆机工作原理的具体步骤：
1. 吸气：空气进入进气端转子的螺旋槽。
2. 压缩：随着转子的旋转，进气口关闭，润滑油注入容积减少同时气体压力升高。
3. 排气：压缩过程结束，获得压力，排气过程开始。
此外，螺杆式空压机的排气量与转速的关系为：转速（rpm）：排气量（m3min）；功率（kw）：排气量（m3min）。
一般而言，空压机的功率=转速×排量；空压机效率=（输出风量÷输入风量）×100%。
以上信息仅供参考，如需了解更多信息，建议查阅螺杆机相关书籍或咨询专业人士。
无油螺杆式空压机工作原理
无油螺杆式空压机工作原理
无油螺杆式空压机的工作原理如下：
1. 空气进气：空气通过进气口进入空压机。
2. 压缩：进入空压机的空气被两个旋转的无油螺杆压缩器压缩。
在压缩过程中，螺杆的旋转将空气推送到较小的体积中，增加了空气的压力和温度。
3. 冷却：通过内置的冷却系统，压缩空气被冷却以降低其温度。
冷却有助于去除空气中的水分和杂质。
4. 滤清：压缩空气通过滤清器，去除其中的颗粒物和污染物，确保空气的纯净度。
5. 出气：经过压缩和净化处理后的空气通过出气口释放出来，供各种工业应用使用。
此外，无油螺杆式空压机还配备了触摸屏控制系统，用于监测和控制压缩机的运行状态，以确保其高效稳定的工作。
单螺杆空压机工作原理
单螺杆空压机工作原理
单螺杆空压机是一种常见的压缩空气设备，其工作原理如下：
1. 进气过程：空气通过进气口进入单螺杆空压机。
进气阀门打开，使得空气进入旋转的单螺杆转子的螺旋槽中。
2. 运动过程：当转子开始旋转时，空气被螺旋槽抓住，并随着转子的旋转向前推进。
在运动过程中，两个相邻的转子螺旋槽之间会形成一系列连续的压缩腔。
3. 压缩过程：转子的运动将空气逐渐压缩到较高的压力。
在每个压缩腔中，随着转子的旋转，腔体变小，空气被压缩。
4. 排气过程：当空气达到所需的压缩比后，出口阀门打开，将压缩好的空气排出。
排气过程中，转子的运动将空气推向出口并完成排气。
值得注意的是，单螺杆空压机通常采用油封密封系统，通过给予转子和壳体之间的油进行润滑和密封，以减少摩擦和磨损，提高工作效率和可靠性。
另外，单螺杆空压机还需要冷却系统来维持良好的工作温度，以防止过热。
捷豹螺杆空压机原理
捷豹螺杆空压机原理
捷豹螺杆空压机是一种常用的空气压缩设备，其工作原理如下：
1. 原料气体进入压缩室：原料气体（通常是空气）通过进气阀门进入压缩室，压缩室是由两个相互螺旋的螺杆组成的。
2. 气体被压缩：当螺杆开始旋转时，它们相互螺旋的形状将气体随着螺杆的旋转逐渐推向出口方向，气体在螺杆之间被压缩。
3. 温度升高：在气体被压缩的过程中，由于压缩所产生的热量无法完全散发，因此气体的温度会随着压缩而升高。
4. 废热排出：为了防止气体过热，捷豹螺杆空压机通常会配备冷却器，冷却器通过降低气体温度，将废热排出。
5. 压缩空气产生：当气体通过螺杆压缩至所需的压缩比后，压缩空气从出口阀门流出，供应给工业生产等需要压缩空气的应用。
需要注意的是，捷豹螺杆空压机的工作原理与其他螺杆空压机原理相似，但在技术细节上可能会有所差异。
此外，通过控制螺杆的旋转速度和其他参数，可以实现不同的压缩比和压缩容量，以满足不同应用的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1吸气过程
螺杆式空压机无进气与排气阀组，进气只靠一个自动调节阀的开启与关闭调节。当主副转子的齿沟空间转至机壳进气端开口时，其空间最大，此时转子下方的齿沟空间与进气口的自由空间相通，因在排气时齿沟内的空气被全部数排出，排气完了时，齿沟处于真空状态，外界空气即被吸入，并沿轴向流入主副转子的齿沟内，当空气充满了整个齿沟时，转子之进气侧端即转离了机壳之进气口，齿沟间的空气即被封闭，以上为“吸气过程”。
室内空气→空压机→空气储罐→过滤器→冷干机
洁净区（接触药品）使用点安装终端过滤器（0.22μm）
→三级过滤器→洁净区使用点
一般区使用点
空气压缩机由室内采气进行压缩，空气经压缩空气储罐后再经过3μm除尘过滤器然后进入冷冻干燥机。压缩空气经干燥后，先后通过1μm除尘过滤器、0.01μm的微油过滤器、0.01μm的除味过滤器，洁净区终端0.22μm的除菌过滤器、含油量和含水量符合质量标准的压缩空气。
4排气过程
当转子的排气口端面与机壳排气口相通时（此时气体压力最高），被压缩气体开始排气，直至齿峰与齿沟的吻合面移至机壳排气端端面，此时两转子的吻合面与机壳排气口之间的齿沟空间为零。即完成“排气过程”。与此同时，转子的吻合面与机壳进气口之间的齿沟长度又达到最长，由此开始一个新的压缩循环。
系统流程：
压缩空气系统处理流程如下：
2封闭及输送过程
吸气终了时，主副转子齿峰会与机壳密封，齿沟内的空气不再外流，即“封闭过程”。两转子继续转动，其齿峰与齿沟在吸气端吻合，吻合面逐渐向排气端移动，即形成“输气过程”。
3压缩过程及喷油过程
在输送过程中，吻合面逐渐向排气端移动，即吻合面与排气口间的齿沟空间逐渐减小，齿沟内的空气逐渐被压缩，压力逐渐升高，即“压缩过程”。压缩的同时，润滑油亦因压差的作用被喷入压缩室内与空气混合。
空气压缩பைடு நூலகம்安装工艺
图3
