一路无线遥控开关
无线电遥控基础知识-单通道 多通道 单路 多路
无线电遥控基础知识-单通道多通道单路多路单通道和多通道遥控：单通道：只能控制一个执行机构多通道：能控制两个，或两个以上多个执行机构的叫多通道，如遥控车，能控制前进，后退的是两通道遥控，能控制前进，后退，左转，右转的是4通道，还能控制加速的是5通道。
单路多通道：在同一时间只能发送一个遥控指令，多个遥控指令只能一个一个的发送，它的执行机构也是顺序执行的。
多路多通道：在同一时时间能执行两个或两个以上的动作机构。
如遥控小车，在前进的同时转弯就需要两路遥控。
例如：某遥控系统有可以发出8个控制指令（相应的执行机构就有8个不同动作，发射机相应发出8个不同信号），但同时只能发出3个控制指令（执行机构同时进行3个动作），则该遥控系统为3路8通道遥控。
频分制遥控：将遥控指令信号，加载到多个音频信号上，然后再调制到高频载波上，通过天线发送出去频分制单路遥控：在同一时间只能有一个开关被按下，不同的按键按下，产生不同的音频信号，用不同的音频信号作为一个控制指令，控制相应的执行机构。
频分制多路遥控时分多路遥控是利用时间的正交性，即以时间作为信号分割的参量，使各路信号各占一小段时间（常称为时隙)，并在时间轴上互不重叠。
它利用不同时隙来传送不同路的遥控信号。
优点如下：①在时分多路电路中，各路信号的编码与译码、多路信号的汇合与分路均采用数字电路，比颇分多路采用的模拟滤波器、选频器进行分路要简单、可靠，且体积小、重量轻。
②在频分多路装置中，由于电路和传输通道的非线性，易产生交替失真和高次谐波，易引起路间串扰；而在时分多路装置中，多采用数字集成器件，相对于使用模拟器件的非线性失真要小得多。
时分制多路多通道遥控：。

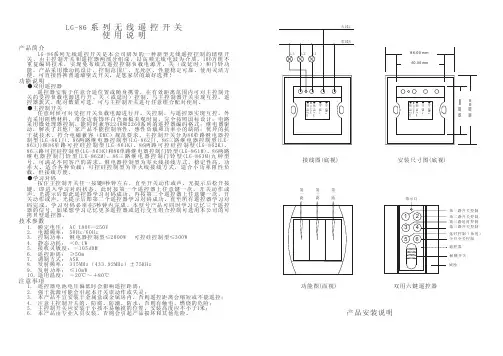

LG-86系列无线遥控开关使用说明书
任意时候可对受控开关负载电源进行开、关控制，与遥控器实现互控。外 壳采用阻燃材料，带金边装饰环白色面板美观时尚，完全按照国标设计；电路 采 用 微 处 理 器 控 制 ， 能 同 时 兼 容2240和2 2 6 0系 列 的 遥 控 器 编 码 格 式 ； 继 电 器 驱 动，解决了其他厂家产品不能控制容性、感性负载和功率小的缺陷；优异的抗 干 扰 技 术 ， 符 合 电 磁 兼 容 （EMC）规 范 要 求 。 主 控 制 开 关 分 为86单 路 继 电 器 控 制 型(LG-861J)、86两 路 继 电 器 控 制 型( L G - 8 6 2 J)、86三 路 继 电 器 控 制 型(LE863J )和86单 路 可 控 硅 控 制 型(LG-861K)、86两 路 可 控 硅 控 制 型(LG-862K)、 86三 路 可 控 硅 控 制 型( LG-863K)和86单 路 继 电 器 控 制 门 铃 型( LG-861M)、86两 路 继 电 器 控 制 门 铃 型 (LE-862M)、 86三 路 继 电 器 控 制 门 铃 型 (LG-863M)九 种 型 号，可满足不同客户的需求。继电器控制型为零火线接线方式，稳定性高、功 率大、适合各种负载；可控硅控制型为单火线接线方式，适合小功率阻性负 载，但接线方便。 ●学习对码
注意：因安装、使用不当或不可抗力，直接或间接造成的任何经济 损失或伤害，本公司不承担任何责任。
产品型号 生产日期 经销商 备注
附件型号 购买日期 盖章
黄石市龙港电子科技有限公司
无线开关的原理
无线开关的原理无线开关是一种将开关与控制器或执行器无线连接的设备，它可以通过无线电波传输信号来控制灯光、电器等设备的开关。
无线开关具有省电、无线、灵活等优点，广泛应用于家庭、办公室、商场等场所中。
无线开关的原理主要包括无线通信原理、传感器原理和电路原理等方面。
一、无线通信原理无线开关通过无线电波传输信号完成设备控制。
无线电波是由振荡电流产生的电磁波，它是在真空或其他介质中传播的。
无线电波的频率范围很广，从几赫兹到几百千兆赫范围内都有。
当前，无线电波主要应用于低频、高频、超高频、甚高频、特高频和毫米波等频段的无线通信。
在无线开关中，常用的无线通信技术包括红外线通信、射频通信和蓝牙通信等。
红外线通信是指利用红外线传输数据的无线通信方式。
它主要应用于遥控电视、DVD、空调以及家庭影院等设备。
射频通信是指利用射频信号进行无线通信的方式。
射频通信的频率范围较广，常用的频段有315MHz、433MHz、2.4GHz等。
不同频段的射频通信具有不同的传输距离和传输速率。
蓝牙通信是一种短距离无线通信技术，它的主要应用领域是手机、耳机、音箱和智能家居等设备。
二、传感器原理无线开关中的传感器可以感测物体的位置、温度、湿度、光线等参数，并通过无线电波将这些信息传输到控制器中。
当前，常用的传感器技术主要包括电阻式传感器、电容式传感器、热敏电阻传感器、红外线传感器、光敏传感器等。
电阻式传感器是利用电阻变化来检测物体位置的传感器。
其工作原理是在传感器的两端设置电极，然后将电极连接到一定电压下，并将传感器固定在物体表面。
当物体位置变化时，传感器上的电阻值也会发生变化。
电容式传感器是利用电容变化来检测物体位置的传感器。
其工作原理是在传感器上设置两个金属板，然后将金属板连接到一定电压下。
当物体靠近电容器时，两个金属板之间的电容值会发生变化，从而产生不同的信号。
热敏电阻传感器是一种利用温度敏感电阻感测温度的传感器。
其工作原理是在传感器上设置一个电阻元件，当电阻元件温度发生变化时，电阻值也会发生变化，从而产生不同的信号。
无线遥控开关
编码解码芯片PT2262/PT2272芯片原理 PT2262/2272特点：CMOS工艺制造，低功耗，外部元器件少，RC振荡电阻，工作电压范围宽：2.6～15v ，数据最多可达6位，地址码最多可达531441种。
应用范围：车辆防盗系统、家庭防盗系统、遥控玩具、其他电器遥控。
PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。
当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。
在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。
网站上大部分产品都是用2262/1.2M＝2272/200K组合的，少量产品用2262/4.7M＝2272/820K。
地址码和数据码都用宽度不同的脉冲来表示，两个窄脉冲表示“0”；两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”。
一路无线遥控器 说明书
五、一路无线遥控器
功能：
提供一组无源的“常开、常闭”无线控制开关触点。
技术指标：
接收器：
1、工作电压：DC 12V
2、静态电流：≤4mA
3、继电器吸合电流：<80mA
4、接收灵敏度：<-100 dBm
5、接收方式：超再生/超外差
6、控制方式：点动（M）/自锁（L）
7、触点额定电流：3A
8、触点最大电压：AC 250V
发射器：
1、静态电流：<10uA
2、发射功率：≤10mW
3、调制方式：ASK
4、使用电池：12V（23A）
5、工作频率：315MHz/433MHz
6、最大地址编码：6561个
使用方法：
1、按规定接通电源，红色指示灯LED3点亮；
2、按发射器上的发射按键，可见到发射指示灯点亮。
如果在接收范围内，接收器上的继
电器将会吸合，对应的绿色指示灯点亮；
3、功能设置，如果S1设于M位置，发射键松开后，继电器释放，如果S1设于L位置，
发射键松开后，继电器继续保持吸合状态（自锁状态），这时按另外一键，使继电器释放；
4、如果通讯距离较远，应拉开接收器、发射器上的天线，在无阻挡、无干扰的情况下，
一般可达100m的控制距离。
5、地址编码，接收器和发射器应编制相同的地址码，否则控制无效。
接收器接线图：。
单 火 线 遥 控 开 关 使 用 说 明
“Haile海乐”无线遥控开关使用说明书非常感谢您选购“Haile海乐”牌无线遥控开关系列产品，本产品依据国际电工惯例，并采用国内外最先进的电子线路设计，性能更稳定，质量更可靠.在安装使用之前请认真阅读下面操作说明一、适用范围：家庭、办公室、商场、酒店、医院、仓库等场所的灯具照明控制和类似用途电器的控制。
二、功能特点：1、安装方便---- 标准86式墙壁开关外型设计，不需接零线，不需对灯具改动任何接配件，可直接替换原有墙壁开关；2、适用灯具---- 可接日光灯、节能灯、白炽灯、射灯、卤素灯等常见灯具；3、防雷设计---- 设有防雷功能，性能安全可靠；4、隔墙遥控----可隔墙进行无线远距离遥控（在房间可遥控客厅的灯具）；5、互不干扰----采用数字编解码技术，无方向性，与邻居家的同型号产品间不会互相干扰；6、来电自熄---- 电网停电后再来电，开关自动处于关闭状态，避免浪费电能；7、双向控制---- 即可用墙上开关控制，也可遥控控制，使用更方便；8、集中遥控---- 一个多键的遥控器可集中控制全家的智能遥控开关；9、群控功能---- 可让遥控器上的一个按键同时控制任意多路灯具，让这些灯具同时开、或同时关；10、总开总关---- 遥控器上可自由设定总开或总关按键，轻松按下一个按键就能打开或关掉（参与学习并在控制距离范围内的）所有灯具；11、智能识别---- 开关能学习识别本公司系列产品中的任一遥控器，开关和遥控器不必配套购买，用户可自由选配，随意升级添加并自行配置；相比同行产品独有功能；12、宽电压设计110-250V的情况下都能正常工作；13、不挑灯具，接日光灯和节能灯不用加补偿电容，无闪烁现象；14、超低供耗设计，待机耗电：小于0.01W，根据1度电=1千瓦时的公式计算：全年耗电=（0.01W×24小时×365天）÷1千瓦时=0.096度电（全年不足0.1度电）；三、功能指示图：三、安装接线指示图：触摸屏无线遥控开关安装图图一图二图三图四1．接线方式请严格按照开关背面的接线示意图操作。
1 路 4 工作方式的学习型 无线遥控开关说明书
1路4工作方式的学习型无线遥控开关使用说明书（2007版本）1路4种工作方式选择的无线遥控开关是我公司根据用户要求推出的一款人性化、理想化的实用无线控制装置。
学习功能方便用户更换遥控器，更方便用户通过学习按键的顺序来更换输出端口；有4工作方式的自由设置，更方便用户用于不同的场合和不同控制功能，扩大了应用范围，增大了应用灵活性。
本无线遥控开关不但适应本公司的普通和加强型无线遥控发射器，而且兼容市场上的各种固定编码的无线遥控发射器。
其接收板不但适用于遥控发射器与接收板一对一操作，而且能够实现一个遥控器来控制多块接收板的组合控制。
本遥控开关如果使用4路遥控发射器操作时，不但可以设置成两个按键功能并联控制一路操作，将遥控器的按键开关使用寿命提高到4倍，而且可以设置成独立的开按键和独立的关按键，更适应不同的使用习惯的人操作。
输出方式中的单稳态输出和暂态非锁输出，可以电控锁，以及中间继电器的开关操作。
电路输出具有常闭、常开两种输出方式也方便了用户不同用途的选择。
该无线遥控开关广泛应用到家庭中，工业控制中，对于学生学习自动化控制，启迪开发思路也是一个良好的教具。
一、1路4工作方式选择的无线遥控开关的控制分布图家庭使用建议使用的遥控器：（理由：2按键遥控器与4按键遥控器的价格相同或基本相同）二、学习与设置：在无线遥控接收板未通电之前按下学习开关，接通电源，状态指示灯点亮，松开学习按键开关，状态指示灯保持点亮。
如果你使用的是单按键遥控器，当按下按键后，状态指示灯闪烁一次，表示此时学习完毕，为了配合四种工作方式的选择，需要你重复地按4次遥控开关按键，每次按键后对应的学习状态指示灯的闪烁次数增加一次。
4此按键学习完成以后，学习状态指示灯快速闪烁数次后，仍然保持点亮状态，表示此时已经进入了该接收板工作方式的学习状态。
单按键遥控器仅能选择使用第一种工作方式。
接着再次按键输入工作方式1。
建议使用4按键无线遥控发射器。
当使用4按键遥控器时，进入学习状态后，每个按键学习一次，输入完4个按键后，学习状态指示灯快速闪烁后进入工作方式的选择。
一 二 四路工业无线遥控开关 使用说明
一、二、四路工业无线遥控开关使用说明一、 适用范围1、工程机械2、照明设备3、工业电器4、电动大门5．起重机6．电动葫芦二、功能单稳：按遥控器启动键，接收板启动继电器吸合；松开启动键，接收板启动继电器释放；（功能为购买时选定）该控制器是单稳控制模式。
其它键功能同上。
双稳：按一下遥控器启动键，接收板启动继电器吸合；再按一下遥控器启动键，接收板启动 继电器释放；其它键功能同上。
（功能为购买时选定）互锁：按一下遥控器启动键，接收板启动继电器吸合；再按一下遥控器停止键，接收板启动继电器释放，接收板停止继电器吸合，依次类推。
单稳/双稳并存功能：可按客户要求订做，例如两路双稳，另两路为单稳单稳/双稳/互锁并存功能：可按客户要求订做。
注：双稳或单稳功能具有 0.5秒延时功能，有效的克服继电器火花干扰，防止继电器频闪。
使遥控开关工作性能更加稳定可靠！三、 特点KW-2/4PC-100X型工业无线遥控开关接收主机采用高级防水塑料外壳可安装在户外，超外差 高灵敏度接收模块，学习型解码芯片免去人工对码，内置直流开关电源能虑除外来电源杂波对 接收机的干扰适应电源范围更宽，抗干扰电路有效的克服继电器触点火花的干扰使其工作更 稳定，继电器无源触点输出使用更为灵活方便。
四、接收器技术参1、 体 积：120 X 90 X 55mm2、 重 量：200g3、 使用温度：-10-40度4、 工作电压： AC220、380V、110V、24V、12V（购买时选定）本产品为AC380V，5、 工作频率：315/433MHz6、 接收方式：超外差7、 触点电流：220V 5A8、 输出方式：无源常开\常闭输出9、 遥控状态：单稳10、 遥控通道：4路（有2路备用）五、通过外接交流接触器控制电机启动停止接线示意图如下图所示，具有自锁功能的电机控制线路，当起动电动机时合上电源开关Q，按下起动按钮酗SB1，接触器KM线圈有电，KMJ主触点闭合使电动机M运转；松开SB1，由于接触器KMJ常开辅助触点闭合自锁，控制电路仍保持接通，电动机M继续运转。
无线遥控开关操作方法
无线遥控开关操作方法
无线遥控开关操作方法一般包括以下几个步骤：
1. 准备：将无线遥控开关装上需要控制的设备，确保设备与遥控开关之间的连接正常。
2. 配对：将无线遥控开关与设备配对。
通常情况下，无线遥控开关会预先配对好，无需用户再进行配对操作。
但如果需要重新配对，可以按下遥控开关的配对按键，并在设备上的配对模式中按照说明进行操作。
3. 开关操作：使用遥控开关对设备进行开关操作。
遥控开关一般有开关按键、模式按键等多个按键，根据实际需要选择相应的按键，即可控制设备的开关状态。
4. 设置其他功能：一些遥控开关还可以设置其他功能，例如定时开关、遥控距离调节等。
根据具体遥控开关的说明进行设置。
需要注意的是，不同型号的无线遥控开关操作方法可能会有所不同，具体操作建议查看对应的用户手册或者联系生产厂家寻求帮助。
无线遥控开关说明书
12路8方式选择的声光提示的学习型无线遥控开关使用说明书（2007版本）12路8种工作方式选择的具有声光提示的无线遥控开关是我公司根据用户要求推出的一款人性化、理想化的实用无线控制装置。
学习型功能方便用户更换遥控器，学习种可以学习8种工作方式之一，使用户应用的范围拓宽，应用的灵活性增大。
声光提示功能让用户在使用过程中，使用有限的遥控装置、使用低廉的遥控设备，准状态掌握被控设备的工作状态，声、光提示功能对于白天和黑夜都经有良好的提示效果。
常闭、常开两种输出方式也方便了用户不同用途的选择。
该无线遥控开关广泛应用到家庭中，工业控制中，对于学生学习自动化控制，启迪开发思路也是一个良好的教具。
一、8工作方式选择的12路无线遥控开关的控制分布图二、学习与设置：无线遥控接收板未通电之前按下学习开关，接通电源，状态指示灯点亮，松开学习按键开关，状态指示灯保持点亮。
此时，按控制遥控器上的按键1～按键10,状态指示灯和鸣响器发出3次闪烁和声音，表示学习成功。
按键错误无效学习，继续进行正确的按键，可以继续完成学习。
学习时，使用按键1～按键10学习后执行的工作方式不同，详情见下表所示：按键工作方式按键工作方式1 12路双稳态输出。
每次按键输出状态翻转。
5 12选1输出。
12路继电器最后操作的一路工作2 12路单稳态输出。
62双稳态,10非锁输出按键输出开始，延时2秒钟输出停止。
1、2路双稳态，3-12非锁输出3 12路非锁输出。
按键不放有输出，按键松开输出停止。
7 6组互斥输出。
1～2……11～12,每两个互斥，间1秒4 6路双稳态，6路非锁输出。
1-6路双稳态，7-12路非锁。
8 2组6选1输出。
1-6为一组；7-12为一组。
学习之后再未进行下次学习之前，学习状态保持不变。
三、无线遥控开关的接线：12路无线遥控开关可以连接12路负载，没路输出均有常闭输出和常开输出两种方式，应用于遥控后开启时，使用常开触点，应用于遥控后断电，平时供电情况，使用常闭触点。
无线遥控开关电路图及原理
无线遥控开关电路图及原理随着社会进步，无线遥控开关被大量的使用，无线遥控开关是采用高科技的射频识别技术设计制作，用无线遥控开关设备控制各类灯饰、家电、门、窗帘等家居用品，是一种新型智能化开关，可对室内灯具、家电等进行无线控制，操作简单方便，性能稳定可靠，受到广大消费者喜爱和追捧，下面就是小编对无线遥控开关原理的具体介绍。
>随着社会不断发展，科技技术也在不断提升，现在无线遥控开关被大量的使用于我们日常生活中各个角落，例如：家庭、酒店、商场、医院、仓库、办公室等场所用于灯饰照明控制及其它用途电器控制，相信大家对于无线遥控开关并不陌生，但大多数人对于无线遥控开关工作原理都不是很了解，下面小编就对无限遥控开关进行具体介绍，希望对大家有所借鉴作用。
在了解无线遥控开关原理之前，我们先来了解一下无线遥控开关功能，无线遥控开关在设计制作上采用射频识别技术，无方向性，与其它同型号产品间不会造成任何影响和干扰，具有高保密性、性能稳定、功耗低、存储量大、使用方便，可以让灯具同时或个别进行开光，开关和遥控器不必配套购买，用户可自由选配，误码率低，抗干扰能力强。
无线遥控开关安装异常简单方便，不需要接零线，也不需要对灯饰电器进行任何改动，可直接替换原有开关，电网停电后再来电，开关会自动处于关闭状态，避免浪费不必要的电能，可以集中控制全家所有的智能遥控开关。
在款式设计上也是多种多样，可供选择面非常广泛，可以将无线遥控开关与传统机械开关进行结合使用，方便简单。
无线遥控开关-原理无线遥控开关是由发射器和接收器两者组合而成，发射器将控制者的控制按键经过编码，调制到射频信号上进行发射出无线信号，也可以说成是一个编码器。
而接收器是将接收到的无线信号进行编码信号再解码，得到与控制按键相对应的信号，然后去控制相应的电路工作了，也被称为解码器。
随着科技进步无线遥控开关在工业控制和无线智能家居领域都得到了广泛使用。
无线遥控开关-分类由于科技进步无线遥控开关种类和功能繁多，按传输控制指令信号的载体分可以分为为：无线电遥控、超声波遥控、红外线遥控，按信号的编码方式不同可以分为：频率编码和脉冲编码，按传输通道数可以分为：多通道遥控和单通道，按同一时间能够传输的指令数目不同可以分为：单路和多路遥控，按指令信号对被控目标的控制技术可以分为：开关型比例型遥控。
触摸屏无线遥控开关使用说明书(E-86系列)
触摸屏无线遥控开关使用说明书（E-86系列）非常感谢您选用本公司的无线遥控开关系列产品，本产品依据国际电工惯例，采用国内外最先进的电子线路设计技术，性能更稳定，质量更可靠。
在安装使用之前请认真阅读下面操作说明一、适用范围家庭、办公室、商场、酒店、医院、仓库等场所的灯具照明控制和类似用途电器的控制。
二、功能特点1、安装方便：标准86型墙壁开关外型设计，不需接零线(零火线开关除外)，不需对灯具改动任何接配件，可直接替换原有墙壁普通开关；2、适用灯具：可接日光灯、节能灯、白炽灯、射灯、卤素灯等常见灯具；3、隔墙遥控：可隔墙进行无线远距离遥控（如在房间可遥控客厅的灯具）；4、互不干扰：采用数字编解码技术，无方向性，与邻居家的同型号产品间不会互相干扰；5、来电自熄：电网停电后再来电，开关自动处于关闭状态，避免浪费电能；6、双向控制：即可用墙上开关控制，也可遥控控制，使用更方便；7、集中遥控：一个多键的遥控器可集中控制全家的智能遥控开关；8、群控功能：可设定遥控器上的一个按键同时控制任意多路灯具，让这些灯具同时开或同时关；9、总开总关：遥控器上可自由设定总开或总关按键，轻松按下一个按键就能打开或关掉（参与学习并在控制距离范围内的）所有灯具；10、智能识别：开关能学习识别本公司系列产品中的任一遥控器，开关和遥控器不必配套购买，用户可自由选配，随意升级添加并自行配置；相比同类产品独有功能1、宽电压设计100-250V的范围内都可正常工作；2、不挑灯具，接日光灯和节能灯不用加补偿电容，无闪烁现象；3、每路独立开码关码遥控器学习方式，隔墙控制情况下更加放心；4、超低功耗设计，待机耗电：小于0.01W，根据1度电=1千瓦时的公式计算：全年耗电=（0.01W×24小时×365天）÷1千瓦时=0.096度电（全年不足0.1度电）；三、安装接线指示图触摸屏无线遥控开关安装图图一（拆下外框）图二（掀开屏幕）图三（装入底盒）图四（装回外框）1．接线方式请严格按照开关背面的接线示意图操作；2．接好线后按图一所示用小平口一字螺丝刀插入图示位置，插入后向左或向右方向旋转，将外面框拆下；3．按图二所示用一字螺丝刀从上方把显示翻盖掀起，露出开关固定螺丝孔；4．按图三所示将开关装入墙上标准的86底盒后，旋紧螺丝固定；5．按图四所示把显示翻盖和面框装回原样安装完毕。
LoRa 无线遥控开关套装（RC01+YJT5819）使用说明说明书
LoRa无线遥控开关套装（RC01+YJT5819）使用说明（4路继电器开关输出，4路开关量输入）目录LoRa无线遥控开关套装（RC01+YJT5819）使用说明 (2)一、套装组成 (2)二、应用场合 (2)三、系统示意图 (2)四、遥控器说明 (3)五、主机说明 (4)六、对码和设置主机站点编号 (5)6.1对码流程 (5)6.2设置主机站点编号 (5)七、控制方法 (6)7.1查询主机状态 (6)7.2控制主机开关 (6)7.2.1 主机所有继电器开关依次开启 (6)7.2.2 主机所有继电器开关依次关闭 (6)7.2.3 打开主机指定编号继电器 (6)7.2.4 关闭主机指定编号继电器 (6)7.2.5点动控制 (6)八、重要声明 (7)LoRa无线遥控开关套装（RC01+YJT5819）使用说明（4路继电器开关输出，4路开关量输入）一、套装组成1、遥控器(型号：RC01)2、主机(型号：YJT5819，4路继电器开关输出，4路开关量输入)二、应用场合物联网，智慧农业，工业控制，环保监测，数据采集，自动控制...三、系统示意图无线双向通信，控制结果有反馈，主机状态可查询，LED指示灯和数码管显示。
四、遥控器说明说明：1、遥控器与主机通信成功，状态圆点亮，否则不亮；2、控制成功，则遥控器会“滴”一声，否则遥控器不会“滴”。
五、主机说明主机按键名称对照表SET设置UP向上DOWN向下六、对码和设置主机站点编号遥控器和主机需要对码，配对才可以使用。
一台主机最多可以配8个遥控器，同一个遥控器能配对的主机原则上限制为99台，因为主机的站点编号设置范围最大值是99.6.1对码流程1、主机插上电源，等待“滴”一声开机；2、长按“UP”键，“滴”一声后，数码管显示r1，此时按“UP”或“DOWN”键可在r1~r8间切换，分别代表遥控器1~8;3、在对应遥控器编号后面如显示“U”,表示改位置已学习遥控器，此时按“UP”或“DOWN”可取消该遥控器，取消后要按“SET”键确认，主机“滴”一声保存结果；4、当对应编号后面显示“-”时，表示该位置未配置遥控器，此时长按“SET”键，后面的“-”闪烁，主机进入对码状态；5、按一下遥控器电源按键，打开遥控器电源，此时，按一下遥控器“确认”按键，遥控器将发射对码数据，主机接收到后，长“滴”一声，保存遥控器编码。
无线遥控开关原理
无线遥控开关原理
无线遥控开关是一种利用无线技术实现开关控制的装置。
它通过无线信号传输和接收的原理，实现远距离控制电路开关的功能。
无线遥控开关主要由两个部分组成：遥控器和接收器。
遥控器是由一个或多个按键和一个发射器组成，它可以发出无线信号。
接收器是由一个接收器和一个开关控制电路组成，它可以接收来自遥控器的无线信号，并控制开关的状态。
在工作时，当我们按下遥控器上的按键时，遥控器内部的发射器会将一个特定的无线信号发射出去。
这个无线信号通过空气传输到接收器。
接收器内部的接收器会对接收到的信号进行解码，并将解码后的信号送入开关控制电路。
开关控制电路接收到解码后的信号后，会根据信号的内容进行判断，然后通过一个开关来控制电路的开关状态。
例如，当接收到开关打开的信号时，开关控制电路会将电路中的开关打开，电流就可以流过电路；当接收到开关关闭的信号时，开关控制电路会将电路中的开关关闭，电流就会被切断。
总结来说，无线遥控开关实现了通过无线信号传输和接收来控制电路开关的功能。
只要按下遥控器上的按键，无线信号就会被发射器发射，并通过接收器接收并解码。
解码后的信号通过开关控制电路来改变电路的开关状态，从而实现了远程控制电路开关的目的。
遥控断电开关原理
遥控断电开关原理遥控断电开关是一种可以通过无线信号控制电路断开或接通的装置。
它可以通过遥控器实现远程控制，方便实用，广泛应用于家庭、办公场所等。
下面我将详细介绍遥控断电开关的原理及其作用。
遥控断电开关的原理主要是利用无线技术和电路控制相结合。
首先，遥控断电开关通过遥控器发出无线信号，信号经过传输装置传输到断电开关的接收模块。
接收模块接收到信号后，经过解码处理，将信号转化为电信号，并通过开关控制装置实现断电开关的开启或关闭。
具体来说，遥控断电开关的内部结构包括遥控器、传输装置、接收模块和开关控制装置。
遥控器是用来发出控制信号的设备，它通常由按钮、电池和无线发射装置组成。
当用户按下遥控器上的按钮时，无线发射装置就会产生一定频率的无线信号，并将其传输到接收模块。
传输装置是将遥控器的信号传输到接收模块的设备。
它通常采用无线传输技术，如红外线、射频等。
无线信号在传输过程中会有一定的损耗，因此传输装置需要确保信号的传输距离和信号的质量。
一般来说，传输装置需要与遥控器和接收模块进行相应的配对，以确保信号的安全和有效传输。
接收模块是遥控断电开关的核心部件，它通常由天线、解码器和控制电路组成。
当接收模块接收到遥控器发出的信号时，天线会将信号转化为电信号，然后通过解码器将其转化为数字信号。
解码器通过解码处理，将数字信号转化为控制信号，并将其传输给控制电路。
控制电路会根据接收到的控制信号，控制断电开关的开启或关闭。
开关控制装置是遥控断电开关实现断电功能的关键部分。
它通常由电磁继电器、开关芯片等组成。
在接收模块接收到控制信号后，开关控制装置会根据信号的不同判断断电开关应该处于开启还是关闭状态。
当控制信号表示需要断开电路时，开关控制装置会驱动电磁继电器动作，使开关断开电路；当控制信号表示需要接通电路时，开关控制装置则会使电磁继电器复位，使开关闭合电路。
总的来说，遥控断电开关通过遥控器发出无线信号，信号经过传输装置传输到接收模块后，经过解码处理转化为电信号，控制电路再根据信号驱动开关控制装置，实现断电开关的远程控制。
1路无线遥控开关制作
1路无线遥控开关制作在电子制作实训网上以前介绍的一款1路遥控开关中，用到了双向可控硅作为控制元件，由于97A6双向可控硅工作电流较小，且对负载的要求较高，只能对小功率的阻性负载进行控制，因此在实际应用中有一定的局限性，这是一款利用继电器作为控制元件的继电器型1路遥控开关的制作，由于选用的继电器触点容量达到10A，且不挑负载，因此具有更广泛的应用。
1、电路工作原理电路原理图见图1。
电路主要由供电部分、无线接收部分、数据解码部分和开关控制部分组成。
220V交流市电接在进线端子上，经C1、R2、VD1、VD2、VD3、VD4组成的降压整流电路后，经R1限流后，在CW1上形成24V左右的直流电压，为电路提供工作电源。
另一路电源经R4限流降压后，在CW3两端形成稳定的5V工作电压，作为无接接收模块和解码电路的工作电源。
平时，IC1的12脚输出低电平，VT1关断，继电器断开。
当接收模块SH9902收到遥控器发射的无线电编码信号后，就会在其输出端输出一串控制数据码，这个编码信息经专用解码集成电路IC1解码后，在数据输出端输出相应的控制数据，本文介绍的数据信息为有效时D1输出为高电平，这个高电平经R3输入到VT1的基极，使其导通，从而使继电器吸合，其控制的电灯被点亮；当无线接收部分收到的数据信息为D1数据为0时，VT1截止，继电器断开，灯泡回路关断，从而达到遥控控制电灯的目的。
2、调试与安装在制作中，先将阻容元件等焊上，然后焊上集成电路插座，最后焊上无线接收模块SH9902。
有条件的网友可用外接5V直流电源对无线接收部分进行调试，插上IC1，将负极接于电路中的地，+5V接于CW3两端，万用表直流电压档测量IC1第14脚电压，当按动遥控器时，每按一次，14脚电压应有时显的变化，否则就说明无线接收模块没有正常工作，查看接收模块有无插反等，如正常，再测IC1第17脚对地电压，按住遥控器时，这个脚的电压应为高电平输出，否则检查IC1有无插反，R5是否焊接可靠等，另外一点需要说明的是，有些制作者在焊集成电路插座时，由于焊接技术不熟练，将1到8脚的地址端与地或高电平相碰，无意中对解码芯片进行了编码，造成发射端与接收端地址密码不统一而无法解码，关于如何进行地址编码，我们在下面的文章中进行介绍；最后测11脚电压，当按一下关按钮时，这个脚的电压应为0，按一下开按钮时应为高电平。
Aqara无线开关 E1使用说明书
无线开关 E1使用说明书扫码获取Zigbee Install Code重置键长按5s：重置/入网单击：有效通讯距离验证/设备查找功能按键指示灯产品介绍产品中有害物质的名称及含量Aqara无线开关 E1是一款新型无线遥控开关，支持单击、双击、长按三种控制方式，可以任意放置在需要的位置或粘贴安装使用，与网关联动并搭配其他智能设备执行丰富的智能场景。
安装方法有效距离验证：在预选的安装位置，单击设备重置键，网关发出提示音，表明设备与网关之间可以有效通讯。
基本参数产品性能故障表产品型号：WXKG20LM无线连接：Zigbee 执行标准：GB4943.1-2011工作湿度：0~95% RH，无冷凝产品尺寸：45×45×12mm电池型号：CR2032工作温度：-10℃~50℃保修说明本产品售后服务严格依据《中华人民共和国消费者权益保护法》、《中华人民共和国产品质量法》实行售后三包服务，服务内容如下：在三包有效期内，您可以依照本规定免费享受退货、换货、维修的服务，退货、换货、维修应当凭发票办理。
1、2、签收次日起7天内无理由退货（电商购买渠道），由用户承担物流费用；本产品出现《产品性能故障表》所列性能故障的情况，经售后服务中心检测确定后，可以免费享受如下服务。
1、2、3、4、5、未经授权的维修、误用、碰撞、疏忽、滥用、进液、事故、改动、不正确的使用非本产品配件，或撕毁、涂改标贴、防伪标记；已超过三包有效期；因不可抗力造成的损坏；不符合《产品性能故障表》所列性能故障的情况；因人为原因导致本产品及其配件产生《产品性能故障表》所列性能故障。
保修政策因运输过程中需使用包装箱保证产品运输安全，建议您自签收次日起至少保留包装箱30天。
友情提示非保修条例5、6、请不要尝试自行维修本产品，应由授权的专业人士进行此项工作；本产品仅适用于提升家居生活娱乐性，便捷度，以及用于设备状态提醒，如有用户违反产品使用说明及本注意事项，制造商对因此造成的任何风险和财产损失不承担责任。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线遥控开关直接替换机械墙壁开关，无需改原来布线，新居旧屋皆宜。
1、外壳采用进口防火PC材料，光洁度高，耐磨防花，时尚大方，保证10年不变形不变色。
2、轻触式开关，方便实用，一按开，再按关，非常方便。
3、能联轻触型遥控开关手感好，按键行程达2.3毫米，业界最长行程。
4、能联轻触型遥控开关业界首创开关面板指示灯，给用户最明显的指示，不会错按开关。
5、模具精度高，组合裂缝极为细微，符合家居时尚美观大方的要求。
产品详细介绍：
一、操作方法
1. 手动控制：轻按开关上的翘起位置，则对应的灯亮，再按一次则灯熄灭。
2. 遥控控制：按下对应的遥控器按键，则对应的灯亮，再按一次则灯灭。
3. 遥控器智能学习，单键开关、总开、总关功能
二、技术指标
工作电压：节能灯具AC125V~AC250V 50HZ/60HZ；（需用110V供电可另定制）
负载功率：开关总负载功率可达500W；
遥控器频率：315M（需其他频率可定制）
遥控距离：实测无隔阻30米以上；(不同类型遥控器距不同)
待机耗电：小于0.008W；接入节能灯具关后无闪烁现象
三、适用范围：
家庭、办公室、商场、酒店、医院、仓库等场所的灯具照明控制和类似用途电器的控制
安装方便----免改线单线制设计、86盒外型，可直接替换墙壁开关；
隔墙遥控----无线远距离遥控，可隔墙遥控（在室内可任意遥控）；
外观时尚----流线形贴墙设计，美观亮丽，贴合您的高品位选择；
耐用----开关次数高达10万次，采用进口PC防火材料，外壳耐磨易清洁。
四、相比同行产品独有功能：
1、宽电压设计180-250V的情况下都能正常工作；
2、跷板式遥控开关手动部分采用轻触开关控制方式，纯银触点，手感好、寿命长；
3、安全，防火、防潮、防漏电、带保险丝
4、不挑灯具，接日光灯和节能灯不用加补偿电容，无闪烁现象；
5、超低供耗设计，待机耗电：小于0.008W，根据1度电=1千瓦时的公式计算：全年耗电=（0.008W×24小时×365天）÷1千瓦时=0.071度电（10年不足0.8度电）；
五、注意事项
1．安装极为简单，一般普通电工即可安装。
2．严禁带电安装。
安装前必须先切断电源，防止触电。
3．切勿将火线与零线一齐接入本产品；否则将导致本产品烧毁。
4．本产品适宜于各类灯具(灯泡、节能灯、日光灯等)。
能联轻触型智能开关十四大优势
一、单火线接线方式，轻松替代机械式开关
二、开关无机械触点，不产生火花，防火、防爆，防漏电，安全可靠。
三、外壳采用进口防火PC材料，光洁度高，耐磨防花，时尚大方，保证10年不变形不变色。
四、轻触式开关，方便实用，一按开，再按关，非常方便。
五、和遥控器联动控制，手动、遥控同时适用，省时省力，时尚家庭最佳选择。
六、能联轻触型遥控开关手感好，按键行程达2.3毫米，业界最长行程。
七、能联轻触型遥控开关特有开关面板夜光指示，令用户不会摸黑找开关。
八、能联轻触型遥控开关业界首创开关面板指示灯，给用户最明显的指示，不会错按开关。
其他产品没有指示灯，在多路开关的情况下，难以分清拿路是开，哪路是关。
九、广泛适用于所有灯具及其他小家电。
能联产品可以适用国产的劣质节能灯，区别于部分厂家只能适应好牌子节能灯的弊端。
十、上电快速启动。
能联开关做到上电马上控制，区别于部分厂家需要等待10几秒，甚至上分钟的等待时间。
十一、适用环境温度范围广：零下20摄氏度到65摄氏度，真正适用于全国南北使用。
能联开关，真正能克服某些产品在特别冷的冬天或者特别热的夏天不灵敏，甚至不能控制的毛病。
十二、适用工作电压宽，交流180V——250V，完全适应各地方的电网电压，尤其是偏远地方的电压。
十三、学习功能强大，操作简便。
采用单键开关、总开、总关模式，智能分组功能，用户可以随心所欲控制家居电器。
十四、真正智能化控制，一个遥控器可以控制整个家庭的开关、插座。
二路无线遥控开关
一路遥控开关配四建遥控器。
