汽车维修常用工量具使用课件 项目二 钳工工具的选用及使用
合集下载
汽车维修常用工量具使用2(2)
钢锯条的长度是以两端安装孔的中心距 来表示的。
钢锯条的锯齿分为粗齿（齿距1.8mm）、
中齿（齿距1.4mm）、细齿（齿距1.1mm）。
锯齿粗细的选择应根据所锯割材料的厚薄和
材料的硬度来决定。
粗齿锯条用于切割软材料（如铜、铝、
项
铸铁、中碳钢和低碳钢）和厚实的材料。
目
二
细齿锯条用于锯割硬件料或薄的材料（如 工具钢、合金钢、各种管子、薄板料和角铁 等）。
3）数字号码冲 发动机缸体上的数字、字母通常采用数 字号码冲冲出。它的使用和其他所有冲子的 使用方法一样，冲头平面应和待冲表面平行 放置，不能有夹角，而且锤子应垂直平击冲 头。
4）空心冲 它最适于在薄钢板、塑料板、皮革以及 垫圈上冲孔，但它只能冲软材料，冲头应保 持锋利，用钝的冲头可能会把材料冲坏。
锯割速度不宜太快，控制在40次/min左 右为宜。锯割硬材料应慢些，锯割软材料 应快些。同时，锯割行程应保持均匀，返 回行程的速度应相对快些。
74
5.手锯使用的注意事项
（1）使用手锯锯割工件时，一定要保证 工件固定牢固且锯条安装必须正确，防止折 断锯条或锯缝线歪斜。
（2）起锯角度要正确，姿势要自然正 确。
六角板牙主要用于修复损坏的螺纹，可 直接用扳手加装在其头部。
圆板牙的结构由切削部分、中间部分、 排屑孔部分组成。板牙两端50°的锥角起切 削作用，中间部分起校准、导向、修光作 用。
外圆上有两个锥坑和一条V形槽，其中锥 坑主要用于将板牙夹在板牙架内，以传递扭 矩。
板牙的正常工作还需要板牙架配合，常 见的圆板牙安装在板牙架中间的圆孔内， 并且周围还配有固定螺钉。
（3）锯割刚件时，可以加些机油，以 减少摩擦和冷却锯条，从而延长锯条使用寿 命。
汽车维修工具使用全套课件
可调扳手的扳口夹持螺母时，呆扳唇在上，活扳唇在下。 活扳手切不可反 过来使用。
使用注意事项： 使用扳手开口要适当，防止打滑，以免损坏工 件，并造成人员受伤； 应按螺栓或工件打大 小选用适当的活动扳手
4．套筒扳手的使用 套筒扳手是一种组合型工具，使用时常由套筒、接杆、摇柄等 共同组合使用。
套筒扳手的套筒部分与梅花扳手的端头相似，并制成单件，根据 需要，可选用不 同规格的套筒和各种手柄进行组合。
开口扳手的规格应与螺母或螺栓的尺寸一致，在操 作时，两者间需无间隙。 主要用于棉花扳手或套筒扳手无法使用的场合。因有 些空间小或位置特殊，其它扳 手插不进，开口扳手 使用方便。
注意： 1.扳转时严禁在开口扳手上套用套 管或敲击，以免损坏扳手或损伤 螺 母和螺栓； 2.禁止将开口扳手当撬棒使用。
3．可调扳手的使用 可调扳手又叫活络扳手，是一种旋紧或拧松有角螺丝钉或 螺母的工具。手越靠后，扳动起来越省力。调节扳口的大 小，所以手应握在靠近呆扳唇，并用 大拇指调制蜗轮，以 适应螺母大小。 组成：固定钳口、活动钳口：夹紧工件 开口调节螺母：调节扳手开口大小 握把：力臂 固定销：防止开口调节螺母脱落
二.螺丝刀的选用及使用
知道各类螺丝刀的特点和应用场合。 会各种螺丝刀选用和使用操作。 会正确对汽车及各种零部件进行螺丝刀拆装操作。
图1-2 棉花扳手
2、开口扳手 适用于拆装所处空间狭小的标准规格的螺栓 、螺母。特别是螺栓、螺 母需用较大力矩拆装 时，应尽量使用花扳手，如图1-3所示。
图1-3 开口扳手
3、可调扳手 可调扳手（见图1-4）由固定和可调两部分组成， 扳手的开度大小可以调整。 活扳手一般用于不同尺寸 的螺栓螺母的拆装。
套筒扳手在工作时注意棘轮棘爪的方向，查看旋紧还是旋松； 套筒的尺寸须与被拧的螺母、螺栓等尺寸相同。工作时需对棘 轮棘爪的保护。 根据要旋动的螺栓或者螺母选择合适大小的棘轮；根据旋动 的方向选择合适 方向的棘轮或者调整双向棘轮的方向；将棘轮 套住螺栓或者螺母旋动即可。
使用注意事项： 使用扳手开口要适当，防止打滑，以免损坏工 件，并造成人员受伤； 应按螺栓或工件打大 小选用适当的活动扳手
4．套筒扳手的使用 套筒扳手是一种组合型工具，使用时常由套筒、接杆、摇柄等 共同组合使用。
套筒扳手的套筒部分与梅花扳手的端头相似，并制成单件，根据 需要，可选用不 同规格的套筒和各种手柄进行组合。
开口扳手的规格应与螺母或螺栓的尺寸一致，在操 作时，两者间需无间隙。 主要用于棉花扳手或套筒扳手无法使用的场合。因有 些空间小或位置特殊，其它扳 手插不进，开口扳手 使用方便。
注意： 1.扳转时严禁在开口扳手上套用套 管或敲击，以免损坏扳手或损伤 螺 母和螺栓； 2.禁止将开口扳手当撬棒使用。
3．可调扳手的使用 可调扳手又叫活络扳手，是一种旋紧或拧松有角螺丝钉或 螺母的工具。手越靠后，扳动起来越省力。调节扳口的大 小，所以手应握在靠近呆扳唇，并用 大拇指调制蜗轮，以 适应螺母大小。 组成：固定钳口、活动钳口：夹紧工件 开口调节螺母：调节扳手开口大小 握把：力臂 固定销：防止开口调节螺母脱落
二.螺丝刀的选用及使用
知道各类螺丝刀的特点和应用场合。 会各种螺丝刀选用和使用操作。 会正确对汽车及各种零部件进行螺丝刀拆装操作。
图1-2 棉花扳手
2、开口扳手 适用于拆装所处空间狭小的标准规格的螺栓 、螺母。特别是螺栓、螺 母需用较大力矩拆装 时，应尽量使用花扳手，如图1-3所示。
图1-3 开口扳手
3、可调扳手 可调扳手（见图1-4）由固定和可调两部分组成， 扳手的开度大小可以调整。 活扳手一般用于不同尺寸 的螺栓螺母的拆装。
套筒扳手在工作时注意棘轮棘爪的方向，查看旋紧还是旋松； 套筒的尺寸须与被拧的螺母、螺栓等尺寸相同。工作时需对棘 轮棘爪的保护。 根据要旋动的螺栓或者螺母选择合适大小的棘轮；根据旋动 的方向选择合适 方向的棘轮或者调整双向棘轮的方向；将棘轮 套住螺栓或者螺母旋动即可。
汽车维修常用工量具使用2(1).
项目二钳工工具的选用及使用一、项目说明二、实训时间:共5课时三、实训教学目标四、教学器材五、教学组织六、实训教学内容钳工工具的选用及使用（4）锉削时的动作按以下步骤进行。
开始锉削时，身体前倾约10°，右脚后伸，以充分利用锉身有效的长度。
当锉刀推到1/3行程时，身体前倾约 15°，使左腿稍弯曲。
右肘再向前推至2/3行程时，身体逐渐前倾到18°左右。
锉削最后1/3行程时，用手腕推锉至尽头，身体随着锉刀的反作用力自然退回到前倾15°左右的位置。
锉削终了时，两手按住锉刀，取消压力，抽回锉刀，身体恢复到原来位置。
如要锉出平直的平面，必须使锉刀保持直线锉削运动。
在锉刀回程时两手不要加压，以减少锉刀磨损。
项目二 5.锉刀的使用注意事项及保养（1）不能使用无柄锉刀、裂柄锉刀和无柄箍锉刀。
（2）新锉要先使用一面，用钝后再使用另一面。
另外，锉刀在使用时应充分利用有效全长，这样既可提高锉削效率，又可避免锉齿局部磨损。
（3）锉刀上不可沾水和油污。
当锉刀槽齿被锉屑堵塞时，应使用专用铜丝刷顺其齿纹进行清除。
67汽车维修常用工量具使用（4）不可锉毛坯件的硬皮及淬硬的工件。
如铸件或毛坯表面有硬皮，应先用砂轮磨去或用旧锉刀锉去后，再进行正常锉削加工。
（5）不能把锉刀当作撬棒或手锤使用。
（6）锉刀硬而脆，无论在使用过程或存放过程中，不可与其他工具或工件堆放在一起，另外还要防止锉刀掉落在地上，以免损坏锉刀。
项目二（7）锉刀使用完毕后必须清刷干净，存放在干燥通风的地方，以免生锈。
实训活动三 1.錾子錾、冲类工具的选用及使用錾子是錾削用到的主要工具，它配合手锤一起使用，一般由工具钢锻制，其刃部经刃磨和热处理而成。
用锤子锤击錾子对金属进行切削加工的操作叫錾削，又称齿削。
在汽车维修工作中，錾子主要用于剔下不能拆卸的旧螺栓。
1）錾子的类型常见的錾子有扁錾、狭錾、油槽錾和扁冲錾等。
扁錾用于錾削平面，切割和去除毛刺；狭錾用于开槽；油槽錾用于錾削润滑油槽；扁冲錾用于打通两个钻孔之间的间隔。
汽车维护设备、工具、量具的使用
汽车维护设备、工具、量具的使用
• 任务1 常用工具的选择与使用
• 任务2 常用量具的选择与使用
• 任务3 常用举升设备的使用
返回
任务１
常用工具的选择与使用
• 一、常用工具
• １.扳手
• 扳手有开口扳手、梅花扳手、活动扳手、套筒扳手、扭矩扳手等。
它主要用于拆装螺栓或螺母，大多数螺栓、螺母均为标准件，所以扳
ｍｍ、５０ ~ ７５ ｍｍ、７５ ~ １００ ｍｍ、１００ ~ １２５ ｍ
ｍ等多种不同规格。
上一页 下一页
返回
任务２
常用量具的选择与使用
• ３. 外径千分尺的结构
上一页 下一页
返回
任务１
常用工具的选择与使用
• ３) 拉器
• 如图１-１５ 所示，拉器主要用于拆卸发动机曲轴、凸轮轴上的正时
齿轮、正时带轮及其他位置尺寸合适的齿轮、轴承凸缘等圆盘形零件
。
• ４) 气门拆装钳
• 如图１-１６ 所示，在拆装气门时用叉形口(或环形口) 抵住气门弹簧
座，将螺杆顶在气门头部，转动手柄即可压缩气门弹簧。
钉等组成，如图１-３２ 所示。
下一页
返回
任务２
常用量具的选择与使用
• 二、千分尺
• １. 用途
• 千分尺俗称螺旋测微器，是比游标卡尺更为精确的一种精密量具，其
测量精度可达０. ０１ ｍｍ。
• ２. 种类
• 按用途不同可分为外径千分尺、内径千分尺、内测千分尺、深度千分
尺、螺纹千分尺等ꎻ 按测量范围可分为０ ~２５ ｍｍ、２５ ~５０
• 一、游标卡尺
• １. 用途
• 游标卡尺是一种能直接测量工件内外直径、宽度、长度、深度的量具
• 任务1 常用工具的选择与使用
• 任务2 常用量具的选择与使用
• 任务3 常用举升设备的使用
返回
任务１
常用工具的选择与使用
• 一、常用工具
• １.扳手
• 扳手有开口扳手、梅花扳手、活动扳手、套筒扳手、扭矩扳手等。
它主要用于拆装螺栓或螺母，大多数螺栓、螺母均为标准件，所以扳
ｍｍ、５０ ~ ７５ ｍｍ、７５ ~ １００ ｍｍ、１００ ~ １２５ ｍ
ｍ等多种不同规格。
上一页 下一页
返回
任务２
常用量具的选择与使用
• ３. 外径千分尺的结构
上一页 下一页
返回
任务１
常用工具的选择与使用
• ３) 拉器
• 如图１-１５ 所示，拉器主要用于拆卸发动机曲轴、凸轮轴上的正时
齿轮、正时带轮及其他位置尺寸合适的齿轮、轴承凸缘等圆盘形零件
。
• ４) 气门拆装钳
• 如图１-１６ 所示，在拆装气门时用叉形口(或环形口) 抵住气门弹簧
座，将螺杆顶在气门头部，转动手柄即可压缩气门弹簧。
钉等组成，如图１-３２ 所示。
下一页
返回
任务２
常用量具的选择与使用
• 二、千分尺
• １. 用途
• 千分尺俗称螺旋测微器，是比游标卡尺更为精确的一种精密量具，其
测量精度可达０. ０１ ｍｍ。
• ２. 种类
• 按用途不同可分为外径千分尺、内径千分尺、内测千分尺、深度千分
尺、螺纹千分尺等ꎻ 按测量范围可分为０ ~２５ ｍｍ、２５ ~５０
• 一、游标卡尺
• １. 用途
• 游标卡尺是一种能直接测量工件内外直径、宽度、长度、深度的量具
项目二：钳工工具的选用及使用
四、 教学器材
五、 教学组织
１. 教学组织形式 此实训教学项目为实训示范课，由实训教师或 ２ ~ ３ 名学生操作，其他学生观 察学习。 掌握各类工具的使用方法及注意事项 后，学生进行分组练习，教师进 行指导。 ２. 实训教学场地 实训场地应配套钳工实训工作台 １ 个。 ３. 实训教师职责 讲解各类工具的作用、使用方法及注意 事项，演示各类工具的使用方法；指导 部分学生进行操作练习，并纠正学生操作错误。
六、实训教学内容
５. 锉刀的使用注意事项及维护
(１)不能使用无柄锉刀、裂柄锉 刀和无 柄箍锉刀。 (２)新锉要先使用一面，用钝后 再使用 另一面。 另外，锉刀在 使用时应充分利用有 效全长， 这样既可提高锉削效率，又可 避免锉齿局部磨损。 (３) 锉刀上不可沾水和油污。 当锉刀 槽齿被锉屑堵塞时，应 使用专用铜丝刷顺其 齿纹进行 清除。
2020/6/29

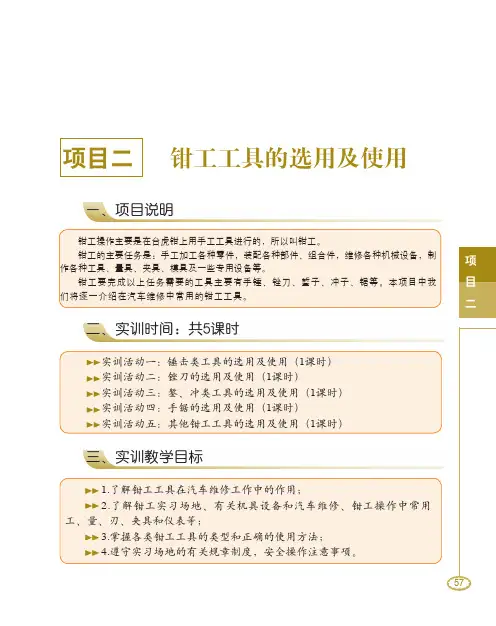

项目二 钳工工具的选用及使用
一 项目说明 二 实训时间：共5课时 三 实训教学目标 四 教学器材 五 教学组织 六 实训教学内容
一、项目说明
钳工操作主要是在台虎钳上用手工工 具进行的，所以叫钳工。 钳工的主要任务是:手工加工各种零件，装 配各种部件、组合件，维修各种机 械设备，制作 各种工具、量具、夹具、模具及一些专用设备等。 钳工要完成以上任务需要的工具主要有 手锤、锉刀、錾子、冲子、锯等。 本 项目中我们 将逐一介绍在汽车维修中常用的钳工工具。
２. 对各类锤子的认知
１)铁锤 铁锤锤头的材料多由碳素工具钢锻制 而成，在汽车维修中经常用到的铁锤有圆 头 锤、方锤、钣金锤等。 圆头锤是最常用的一种锤子，它一头为 平头，另一头为圆头。 平头用来锤击冲 子和 錾子等工具，而圆头用来铆接和锤击垫片。
汽车维修常用工量具使用2(1)
1.了解钳工工具在汽车维修工作中的作用； 2.了解钳工实习场地、有关机具设备和汽车维修、钳工操作中常用 工、量、刃、夹具和仪表等； 3.掌握各类钳工工具的类型和正确的使用方法； 4.遵守实习场地的有关规章制度，安全操作注意事项。
57
汽车维修 常用工量具使用
四、教学器材
项 目 二
五、教学组织
1.教学组织形式 本实训教学项目为实训示范课，由实训教师或2～3名学生操作，其他学生观察学习。掌 握各类工具的使用方法及注意事项后，学生进行分组练习，教师进行指导。 2.实训教学场地 实训场地应配套钳工实训工作台1个。 3.实训教师职责 讲解各类工具的作用、使用方法及注意事项，演示各类工具的使用方法；指导部分学生 进行操作练习，并纠正学生操作错误。 58
（3）锉刀上不可沾水和油污。当锉刀槽 齿被锉屑堵塞时，应使用专用铜丝刷顺其 齿纹进行清除。
钳工工具的 选用及使用
项 目 二
67
汽车维修 常用工量具使用
（4）不可锉毛坯件的硬皮及淬硬的工 件。如铸件或毛坯表面有硬皮，应先用砂 轮磨去或用旧锉刀锉去后，再进行正常锉 削加工。
（5）不能把锉刀当作撬棒或手锤使用。
2.锉刀的分类
锉刀按10mm长度范围内齿纹条数多 少，可分为粗锉、中锉、细锉和油光锉 等。齿纹条数越多，则齿纹越细。
63
汽车维修 常用工量具使用
常用锉刀可分为普通锉刀和整形锉刀 （什锦锉）两类。普通锉刀根据截面形状不 同，又分为平锉、方锉、半圆锉、三角锉和 圆锉。
汽车维修中还经常用到螺纹锉。它主要 用来修复受损的螺纹。
锉削终了时，两手按住锉刀，取消压 力，抽回锉刀，身体恢复到原来位置。
如要锉出平直的平面，必须使锉刀保持 直线锉削运动。在锉刀回程时两手不要加 压，以减少锉刀磨损。
汽车维修工量具设备使用
任务一 卷尺的使用
1、能够正确使用卷尺分别测量出车辆的轴距、轮距及长、 宽、高。
一、知识储备
✓卷尺又称为挠性尺或拉尺，主要用来 量度较大的长度，圆周或弯曲表面的长 度
✓常装有弹簧，能自动回卷， 但亦可以用锁掣暂停回卷
测量实践车辆的 物理参数
车宽 车高 车长 轮距 轴距
任务二 游标卡尺的使用
1、能够准确读出游标卡尺的读数。 2、能够正确使用游标卡尺测量出活塞环的厚度、宽度； 3、能够正确使用游标卡尺测量出活塞环槽的宽度、深度。
汽车维修工量具的认识与使用
项目一 汽车维修常用工具的使用
教学目标
1.认识各种工具设备，掌握如何选择及使用； 2.熟练各种工具设备的使用，合理选择正确的工具进行维 修操作。
扳手
套筒扳手
长接杆 滑行杆 快速扳手
短接杆 扳杆 扭力扳手
机滤扳手
轮胎扳手
钢丝钳 卡簧钳 剥线钳
钳子
斜嘴钳 斜口钳
管钳
注意：
1. 两种类型套筒不能互换使用； 2. 使用时根据螺栓大小选用合适套筒。
注意： 在使用套筒式，应尽可能将套筒完全的套住螺母或
螺栓头部，并且不可倾斜。
万向节
万向节一般与接杆配合使用，主要 应用在螺栓或螺母安装位置较隐蔽， 且螺栓直线方向有遮挡的场合。
火花塞套筒
火花塞套筒时为安装和拆卸火花塞而 设计，内置磁铁能够牢固吸住火花塞 从而使工作更轻松。
扭力扳手用来测量螺 母或螺栓的紧固力矩
指针式和数字式扭力 扳手使用时都可直接显 示紧固时的力矩。而响 声式扭力扳手则是通过 其握把预先调节拧紧力 矩。使用时，如果拧紧 力矩达到设定值时，便 会发出“嗒嗒”的金属 脆响声。因此，响声式 扭力扳手又称为预置式 扭力扳手。
中职《汽车维修基本技能》教学课件汽车维修专用工具的使用
汽车维修专用工具的使用
学习目标
通过本任务学习，应能： 能够正确识别专用工具； 能够正确使用汽车维修中的专用工具；拆装钳
活塞环拆装钳是一种专门用于拆装活塞环的工具，如图所示。使用时， 将拆装钳上的环卡
卡住活塞环开口，握住手把稍稍均匀地用力，使拆装钳子把慢慢地收缩， 环卡将活塞环徐徐地张开，使活塞环能从活塞环槽中取出或装人。
7.机油滤清器拆装扳手 （碗式机滤扳手）
碗式机油滤清器拆装扳手如图所示。当拆装机油滤清器时，选择与滤清 器外壳大小合适的碗式扳手，然后放入机油滤清器的端部棱角，使其紧 靠在机油滤清器的外壳上，配合扭力扳手顺时针（安装滤清器）或逆时 针（拆卸滤清器）慢慢施力转动拆装扳手手柄即可。
注意事项：在安装机油滤清器时，应慢慢转动扳手，切不能用力过大， 以防损坏机油滤清器及油封。
注意：使用活塞环拆装钳拆装活塞环时，用力必须均匀，避免用力过猛 而导致活塞环折断，同时能避免伤手事故。
2.气门弹簧拆装架
气门弹簧拆装架是一种专门 用于拆装顶置气门弹簧的工 具，如图所示。使用时，将 拆装架托架抵住气门，压环 对正气门弹簧座，然后压下 手柄，使得气门弹簧被压缩。 这时可取下气门弹簧锁销或 锁片，慢慢地松抬手柄，即 可取出气门弹簧座、气门弹 簧和气门等。
5.爪拉马
爪拉马用于轴承的取出，如图所示。使用时，将轴承顶拔器 张开，置于轴承端头，使顶拔器将轴承拉紧,逐渐收紧顶拔 器，将轴承取出即可。
注意事项：顶拔器放置及拉紧部位要正确，用力均匀，缓慢 拉出，防止损坏轴承。
使用爪拉马
6.滑脂枪（黄油枪）
滑脂枪用于汽车上装有滑脂嘴的机件加注润滑脂，如 图所示。使用时，反复拉压滑脂枪柄，即有润滑脂挤 进润滑脂嘴的部位，直至有新的润滑脂从缝隙中挤出 为止。
钳工常用的量具的使用-PPT
9/9/2024
23
外径千分尺：主要用于测量工件的外尺寸,如 外径、长度、厚度等。 活动套筒
（微分筒） 测砧（真音） 测微螺杆 固定套筒
尺架
锁紧装置 隔热装置
旋钮 测力棘轮
9/9/2024
24
千分尺的刻线原理：
千分尺的固定套管上刻有轴向中线,作为读数基准线, 上面一排刻线标出的数字表示毫米整数值;下面一排 刻线未注数字,表示对应上面刻线的半毫米值。即固 定套管上下每相邻两刻线轴向长为0.5mm。
用卡规检验轴类工件时，如果通规能通过且止规不
能通过，说明该工件的尺寸在允许的公差范围内，是 合格的。二者缺一不可，否则，即是不合格。
9/9/2024
50
（三）、塞尺
塞尺是用来检验两个结合面之间间隙大小的片状 量规。塞尺如图，它有两个平行的测量平面，其长度 有50ｍｍ、100ｍｍ、200ｍｍ等多种。
(4)读数时,要正对游标刻线,看准对齐的刻线,正确读
数;不能斜视,以减少读数误差。
(5)用单面游标卡尺测量内尺寸时,测得尺寸应为卡尺
上的读数加上两量爪宽度尺寸。
(6)严禁在毛坯面、运动工件或温度较高的工件上进
行测量,以防损伤量具精度和影响测量精度。
9/9/2024
19
4、实训一 游标卡尺测量训练
１．测量外尺寸：测量外尺寸时，外量爪应张开到略 大于被测尺寸，以固定量爪贴住工件，用轻微压力把 活动量爪推向工件，卡尺测量面的连线应垂直于被测 量表面，不能偏斜。
9/9/2024
25
千分尺的测微螺杆的螺距为0.5mm,当微分筒每转一圈 时,测微螺杆便随之沿轴向移动0.5mm。微分筒的外锥 面上一圈均匀刻有50条刻线,微分筒每转过一个刻线 格,测微螺杆沿轴向移动0.01mm。所以千分尺的测量 精度为0.01mm。
汽修常用维修工具识别和使用ppt课件
14
套筒扳手
套筒扳手是用盒装的,小型套筒扳 手20件一盒,有 4, 4.5, 5, 5.5, 6, 6.5, 7, 8, 10, 11, 12, 13, 14, 17, 19, 加附 件 普通套筒扳手32件一盒,有 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 26, 27, 28, 30, 32. 加 附件 套筒是指套筒扳手的简称。上紧或 卸松螺丝的一种专用工具。它有数 个内六棱型的套筒和一或几个个上 套筒的手柄构成,套筒的内六棱根 据螺栓的型号依次排列,可以根据 需要选用
方法有紧握锤和松握锤两种。紧握锤
是指从挥锤到击锤的全过程中，全部
手指一直紧握锤柄。如果在挥锤开始
时，全部手指紧撮锤柄，随着锤的上
举，逐渐依次地将小指、无名指和中
指放松，而在锤击的瞬间，迅速将放
松了的手指又全部握紧，并加快手腕、
肘以至臂的运动，则称为松握锤。松
握锤可以加强锤击力量，而且不易疲
劳。
24
电钻使用
8
螺丝刀（十字）
十字形螺丝刀：螺 丝刀主要用来旋转十字 槽形的螺钉、木螺丝和 自攻螺丝等。使用十字 形螺丝刀时，应注意使 旋杆端部与螺钉槽相吻 合，否则容易损坏螺钉 的十字槽。十字螺丝刀 的规格和一字螺丝刀相 同。
9
多用途螺丝刀
多用途螺丝刀：它是一种多用途的组合工具， 手柄和头部是可以随意拆卸的。它采用塑料手柄， 一般都带有试电笔的功能。
•轮子拉出器具；例如 皮带轮、链轮、等等
•拉马是使轴承与轴相 分离的拆卸工具。使用 时用三个抓爪勾住轴承 ，然后旋转带有丝扣的 顶杆，轴承就被缓缓拉 出轴了。
36
外拉马
套筒扳手
套筒扳手是用盒装的,小型套筒扳 手20件一盒,有 4, 4.5, 5, 5.5, 6, 6.5, 7, 8, 10, 11, 12, 13, 14, 17, 19, 加附 件 普通套筒扳手32件一盒,有 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 26, 27, 28, 30, 32. 加 附件 套筒是指套筒扳手的简称。上紧或 卸松螺丝的一种专用工具。它有数 个内六棱型的套筒和一或几个个上 套筒的手柄构成,套筒的内六棱根 据螺栓的型号依次排列,可以根据 需要选用
方法有紧握锤和松握锤两种。紧握锤
是指从挥锤到击锤的全过程中，全部
手指一直紧握锤柄。如果在挥锤开始
时，全部手指紧撮锤柄，随着锤的上
举，逐渐依次地将小指、无名指和中
指放松，而在锤击的瞬间，迅速将放
松了的手指又全部握紧，并加快手腕、
肘以至臂的运动，则称为松握锤。松
握锤可以加强锤击力量，而且不易疲
劳。
24
电钻使用
8
螺丝刀（十字）
十字形螺丝刀：螺 丝刀主要用来旋转十字 槽形的螺钉、木螺丝和 自攻螺丝等。使用十字 形螺丝刀时，应注意使 旋杆端部与螺钉槽相吻 合，否则容易损坏螺钉 的十字槽。十字螺丝刀 的规格和一字螺丝刀相 同。
9
多用途螺丝刀
多用途螺丝刀：它是一种多用途的组合工具， 手柄和头部是可以随意拆卸的。它采用塑料手柄， 一般都带有试电笔的功能。
•轮子拉出器具；例如 皮带轮、链轮、等等
•拉马是使轴承与轴相 分离的拆卸工具。使用 时用三个抓爪勾住轴承 ，然后旋转带有丝扣的 顶杆，轴承就被缓缓拉 出轴了。
36
外拉马
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
六、实训教学内容
３. 锤子的使用方法
１)锤子手柄的选择 ２)锤子的握法 ：(１)紧握法(２)松握法 ３)挥锤方法：(１)腕挥(２)肘挥(３)臂挥
４. 使用锤子时的注意事项 (１) 使用前要保证锤面及手柄上无油 污，以防止在使用过程中锤子自手中滑脱 ， 造成伤人损物的事故。 (２)使用前要检查手柄安装是否牢固， 有无开裂现象，以防锤头脱出造成事故。 (３)使用外表已损坏了的锤子非常危 险，当击打时，锤子上的金属可能会飞出并 造成事故。
２. 对各类锤子的认知
１)铁锤 铁锤锤头的材料多由碳素工具钢锻制 而成，在汽车维修中经常用到的铁锤有圆 头 锤、方锤、钣金锤等。 圆头锤是最常用的一种锤子，它一头为 平头，另一头为圆头。 平头用来锤击冲 子和 錾子等工具，而圆头用来铆接和锤击垫片。
六、实训教学内容
２. 对各类锤子的认知
２)软面锤(软头锤) 软面锤主要用来击打不允许留下痕迹 或易损坏的部位。 根据软面锤头部使用材料的不同，可分为橡胶锤、塑料锤和木锤。 很多软面锤为增加惯性在内部装有铅或铜等金属。
六、实训教学内容
５. 使用锤子时的其他辅助工具 黄铜棒是使用锤子时常用的辅助工具。黄铜棒用于协助锤子敲击不允许直接 捶击工 件表面的工件，是防止锤子损坏零件的支撑工具。 黄铜棒由黄铜制成，因为黄铜是低硬度材料，在零件还未变形前黄铜就已先变形。 使用时一手握铜棒，将其一端置于工件 表面，另一手用锤子锤击铜棒另一端。
六、实训教学内容
１. 概述
锤子也称榔头或手锤，属于捶击类工具。 主要用于捶击錾子、冲子等工具或用 来 敲击工件，使工件变形、产生位移、振动，从 而达到校正、整形等目的。 锤子按锤头形状不同可分为圆头锤、方 锤、钣金锤等，按锤头材料不同可分为 铁锤、 软面锤(木锤、橡胶锤、塑料锤)等。
六、实训教学内容
项目一 项目二 项目三 项目四 项目五 项目六 项目七
汽车维修通用工具的选用及使用 钳工工具的选用及使用 常用测量工具的选用及使用 汽车维修专用工具的选用及使用 电控系统常用检测仪器的选用及使用 汽缸盖螺栓拆装实例 曲轴圆跳动量检测实例
2021/3/1
项目二 钳工工具的选用及使用
一 项目说明 二 实训时间：共5课时 三 实训教学目标 四 教学器材 五 教学组织 六 实训教学内容
(４)不可锉毛坯件的硬皮及淬硬的工件。 如铸件或 毛坯表面有硬皮，应先用砂轮磨去或用旧锉刀锉去 后，再进行正常锉削 加工。 (５)不能把锉刀当作撬棒或手锤使用。 (６)锉刀硬而脆，无论在使用过程或存 放过程中， 不可与其他工具或工件堆放在一 起，另外还要防 止锉刀掉落在地上，以免损坏锉刀。 (７)锉刀使用 完毕后必须清刷干净，存放在干燥通风的地方，以 免生锈。
一、项目说明
钳工操作主要是在台虎钳上用手工工 具进行的，所以叫钳工。 钳工的主要任务是:手工加工各种零件，装 配各种部件、组合件，维修各种机 械设备，制作 各种工具、量具、夹具、模具及一些专用设备等。 钳工要完成以上任务需要的工具主要有 手锤、锉刀、錾子、冲子、锯等。 本 项目中我们 将逐一介绍在汽车维修中常用的钳工工具。
六、实训教学内容
３. 锉刀的选用 选择锉刀的粗细应根据被锉削 材料的 性质、加工余量的大小 、加工精度的高低和 表面粗糙 度等情况进行综合的考虑。 粗 锉 刀用于粗加工或锉有色金属 ；中锉刀用于粗 加工后的加工 ；细锉刀用于锉削加工余量 小 、要求表面粗糙度低的工件， 油光锉刀只用于对工件最后表 面修光。
四、 教学器材
五、 教学组织
１. 教学组织形式 此实训教学项目为实训示范课，由实训教师或 ２ ~ ３ 名学生操作，其他学生观 察学习。 掌握各类工具的使用方法及注意事项 后，学生进行分组练习，教师进 行指导。 ２. 实训教学场地 实训场地应配套钳工实训工作台 １ 个。 ３. 实训教师职责 讲解各类工具的作用、使用方法及注意 事项，演示各类工具的使用方法；指导 部分学生进行操作练习，并纠正学生操作错误。
六、实训教学内容
５. 锉刀的使用注意事项及维护
(１)不能使用无柄锉刀、裂柄锉 刀和无 柄箍锉刀。 (２)新锉要先使用一面，用钝后 再使用 另一面。 另外，锉刀在 使用时应充分利用有 效全长， 这样既可提高锉削效率，又可 避免锉齿局部磨损。 (３) 锉刀上不可沾水和油污。 当锉刀 槽齿被锉屑堵塞时，应 使用专用铜丝刷顺其 齿纹进行 清除。
六、实训教学内容
１. 概述 锉刀是锉削的主要工具，由碳 素工具钢制 成，锉刀的主要部 分是锉面上特制的锉齿纹。
２. 锉刀的分类 锉刀按 １０ｍｍ 长度范围内齿纹条数多 少，可分 为粗锉、中锉、细锉和油光锉等。 齿纹条数越多 ，则齿纹越细。 常用锉刀可分为普通锉刀和整形 锉刀(什 锦锉)两类。 普通锉刀根据截面形状不同 ，又 分为平锉、方锉、半圆锉、三角锉和圆锉。
二、 实训时间:共 ５ 课时
实训活动一:锤击类工具的选用及使用 (１ 课时) 实训活动二 :锉刀的选用及使用(１ 课时) 实训活动三:錾、冲类工具的选用及使用 (１ 课时) 实训活动四 :手锯的选用及使用(１ 课时) 实训活动五:其他钳工工具的选用及使 用(１ 课时)
三、 实训教学目标
(１)了解钳工工具在汽车维修工作中的作用； (２)了解钳工实习场地、有关机具设备和汽车维修、钳工操作中常用工、量、 刃、夹 具和仪表等； (３)掌握各类钳工工具的类型和正确 的使用方法； (４)遵守实习场地的有关规章制度，安全操作注意事项。
４. 锉刀的正确使用 (１)在使用锉刀前，首先要给锉刀安装大小合适的 手柄，并检查手柄是否松动。 (２)锉刀的 ４ 种握法。 (３)锉削时的站立姿势项及维护
(１)不能使用无柄锉刀、裂柄锉 刀和无柄箍锉刀。 (２)新锉要先使用一面，用钝后 再使用 另一面。 另外，锉刀在 使用时应充分利用有 效全长， 这样既可提高锉削效率，又可 避免锉齿局部磨损。 (３) 锉刀上不可沾水和油污。 当锉刀槽齿被锉屑堵塞时，应 使用专用铜丝刷顺其 齿纹进行 清除。
