位移测量传感器简介
位移传感器又称为线性传感器
位移传感器又称为线性传感器，它分为电感式位移传感器，电容式位移传感器，光电式位移传感器，位移传感器超声波式位移传感器，霍尔式位移传感器。
电感式位移传感器是一种属于金属感应的线性器件，接通电源后，在开关的感应面将产生一个交变磁场，当金属物体接近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完成无接触检测物体的目的。
简介电感式位移传感器具有无滑动触点，工作时不受灰尘等非金属因素的影响，并且低功耗，长寿命，可使用在各种恶劣条件下。
位移传感器主要应用在自动化装备生产线对模拟量的智能控制。
光电式位移传感器利用激光三角反射法进行测量，对被测物体材质没有任何要求，主要影响为环境光强和被测面是否平整。
比如公路测量用到真尚有的激光位移传感器，就对传感器进行了特殊配置，与普通情况不一样。
位移是和物体的位置在运动过程中的移动有关的量，位移的测量方式所涉及的范围是相当广泛的。
小位移通常用应变式、电感式、差动变压器式、涡流式、霍尔传感器来检测，大的位移常用感应同步器、光栅、容栅、磁栅等传感技术来测量。
其中光栅传感器因具有易实现数字化、精度高（目前分辨率最高的可达到纳米级）、抗干扰能力强、没有人为读数误差、安装方便、使用可靠等优点，在机床加工、检测仪表等行业中得到日益广泛的应用。
原理计量光栅是利用光栅的莫尔条纹现象来测量位移的。
“莫尔”原出于法文Moire，意思是水波纹。
几百位移传感器年前法国丝绸工人发现，当两层薄丝绸叠在一起时，将产生水波纹状花样；如果薄绸子相对运动，则花样也跟着移动，这种奇怪的花纹就是莫尔条纹。
一般来说，只要是有一定周期的曲线簇重叠起来，便会产生莫尔条纹。
计量光栅在实际应用上有透射光栅和反射光栅两种；按其作用原理又可分为辐射光栅和相位光栅；按其用途可分为直线光栅和圆光栅。
下面以透射光栅为例加以讨论。
透射光栅尺上均匀地刻有平行的刻线即栅线，a为刻线宽，b为两刻线之间缝宽，W=a+b称为光栅栅距。
位移传感器的工作原理
位移传感器的工作原理标题：位移传感器的工作原理引言概述：位移传感器是一种用于测量物体位置变化的装置，广泛应用于工业自动化、机械创造、航空航天等领域。
本文将详细介绍位移传感器的工作原理，包括其基本原理、工作方式、应用场景和优势。
一、基本原理1.1 电容位移传感器电容位移传感器利用电容量的变化来测量物体的位移。
它由两个电极构成，当物体挨近电极时，电容量增加；当物体远离电极时，电容量减小。
传感器通过测量电容量的变化来确定物体的位移。
1.2 感应位移传感器感应位移传感器利用感应原理测量物体的位移。
它包含一个线圈和一个金属杆，当物体挨近线圈时，金属杆的电磁感应会导致线圈中的电流发生变化。
传感器通过测量电流变化来确定物体的位移。
1.3 光电位移传感器光电位移传感器利用光电效应测量物体的位移。
它由一个光源和一个光敏元件构成，当物体挨近光敏元件时，光敏元件接收到的光强度会发生变化。
传感器通过测量光强度的变化来确定物体的位移。
二、工作方式2.1 绝对位移传感器绝对位移传感器可以直接测量物体的绝对位置。
它们通常使用编码器或者光栅来实现，能够提供高精度和高分辨率的位移测量。
2.2 相对位移传感器相对位移传感器只能测量物体的相对位置变化。
它们通常使用差动变压器或者磁敏元件来实现，适合于需要监测物体相对运动的场景。
2.3 数字位移传感器数字位移传感器可以将位移信号转换为数字信号输出。
它们通常采用AD转换器将摹拟信号转换为数字信号，具有高精度和抗干扰能力。
三、应用场景3.1 机械创造位移传感器广泛应用于机械创造领域，用于测量机械零件的位移、位置和变形。
它们可以提供实时监测和反馈，保证机械系统的精度和稳定性。
3.2 自动化控制位移传感器在自动化控制系统中起着重要作用，用于测量和控制机器人、自动化设备和生产线的位移和位置。
它们可以实现精确的运动控制和定位。
3.3 航空航天位移传感器在航空航天领域被广泛应用，用于测量航空器和航天器的位移和变形。
位移传感器的应用原理

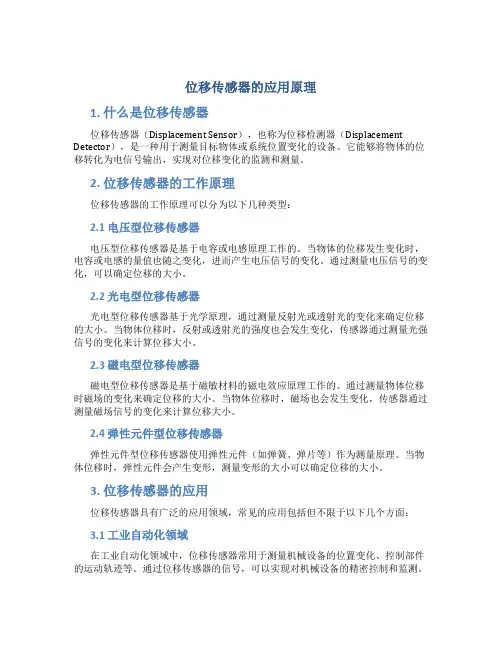

位移传感器的应用原理1. 什么是位移传感器位移传感器（Displacement Sensor），也称为位移检测器（Displacement Detector），是一种用于测量目标物体或系统位置变化的设备。
它能够将物体的位移转化为电信号输出，实现对位移变化的监测和测量。
2. 位移传感器的工作原理位移传感器的工作原理可以分为以下几种类型：2.1 电压型位移传感器电压型位移传感器是基于电容或电感原理工作的。
当物体的位移发生变化时，电容或电感的量值也随之变化，进而产生电压信号的变化。
通过测量电压信号的变化，可以确定位移的大小。
2.2 光电型位移传感器光电型位移传感器基于光学原理，通过测量反射光或透射光的变化来确定位移的大小。
当物体位移时，反射或透射光的强度也会发生变化，传感器通过测量光强信号的变化来计算位移大小。
2.3 磁电型位移传感器磁电型位移传感器是基于磁敏材料的磁电效应原理工作的。
通过测量物体位移时磁场的变化来确定位移的大小。
当物体位移时，磁场也会发生变化，传感器通过测量磁场信号的变化来计算位移大小。
2.4 弹性元件型位移传感器弹性元件型位移传感器使用弹性元件（如弹簧、弹片等）作为测量原理。
当物体位移时，弹性元件会产生变形，测量变形的大小可以确定位移的大小。
3. 位移传感器的应用位移传感器具有广泛的应用领域，常见的应用包括但不限于以下几个方面：3.1 工业自动化领域在工业自动化领域中，位移传感器常用于测量机械设备的位置变化、控制部件的运动轨迹等。
通过位移传感器的信号，可以实现对机械设备的精密控制和监测。
3.2 汽车制造领域在汽车制造领域，位移传感器被广泛应用于测量车辆悬挂系统的运动、发动机的位移、制动和油门的位置等。
通过位移传感器的数据，可以为汽车制造商提供关键的运动参数，用于改进汽车性能和安全性。
3.3 医疗仪器领域在医疗仪器领域，位移传感器常用于测量和监测器械的位置和运动，如手术机器人的操作臂、心脏起搏器的位置等。
位移传感器的工作原理
位移传感器的工作原理一、引言位移传感器是一种用于测量物体位置或位移的装置，广泛应用于工业自动化、机械制造、航空航天等领域。
本文将详细介绍位移传感器的工作原理及其应用。
二、工作原理位移传感器的工作原理基于不同的物理原理，主要包括电容式、电感式、光电式和磁电式等。
1. 电容式位移传感器电容式位移传感器利用被测量物体与传感器之间的电容变化来测量位移。
当被测物体移动时，与传感器之间的电容会发生变化，传感器通过测量电容的变化来确定位移的大小。
电容式位移传感器具有高精度、高灵敏度和无接触的优点，适用于微小位移的测量。
2. 电感式位移传感器电感式位移传感器利用线圈之间的电感变化来测量位移。
当被测物体移动时，线圈之间的电感会发生变化，传感器通过测量电感的变化来确定位移的大小。
电感式位移传感器具有高精度和耐用性好的特点，适用于中小位移的测量。
3. 光电式位移传感器光电式位移传感器利用光电效应来测量位移。
传感器发射一束光线，当被测物体移动时，光线会被遮挡或反射，传感器通过测量光线的变化来确定位移的大小。
光电式位移传感器具有高精度和快速响应的特点，适用于高速位移的测量。
4. 磁电式位移传感器磁电式位移传感器利用磁场的变化来测量位移。
传感器通过测量磁场的变化来确定位移的大小。
磁电式位移传感器具有高精度和耐用性好的特点，适用于大范围位移的测量。
三、应用领域位移传感器在各个领域都有广泛的应用，下面介绍几个常见的应用领域。
1. 工业自动化位移传感器在工业自动化中常用于测量机械设备的位移，如机械臂的运动范围、传送带的位置等。
通过位移传感器的测量数据，可以实现机械设备的精确控制和自动化操作。
2. 机械制造位移传感器在机械制造中广泛应用于测量机械零件的位移和位置。
例如，用于测量机床的刀具位置、传送带的位置、液压缸的伸缩长度等。
通过位移传感器的测量数据，可以保证机械零件的精确加工和装配。
3. 航空航天位移传感器在航空航天领域中被用于测量飞行器的位移和姿态。
位移传感器的原理和应用
位移传感器的原理和应用
一、原理
1.接触式位移传感器原理：
接触式位移传感器通过机械接触的方式测量物体的位移。
常见的接触式位移传感器有滑动变阻器、电容变阻器、电感变阻器等。
这类传感器通过物体位移引起电阻、电容、电感元件的变化，从而测量位移。
2.非接触式位移传感器原理：
非接触式位移传感器通过无需物理接触的方式测量物体的位移。
常见的非接触式位移传感器有光电编码器、激光位移传感器、电磁感应位移传感器等。
这类传感器利用光学、电磁或其他无线技术测量位移。
二、应用
1.汽车工业：
在汽车制造中，位移传感器被广泛应用于测量车辆悬挂、翘曲、变形等情况，以提高车辆的安全性和驾驶舒适度。
例如，车辆的悬架系统中使用位移传感器测量悬挂裙的位移来调节车身的高度。
2.机械设备：
在机械制造过程中，位移传感器被广泛应用于测量机械元件的位移和变形，以确保机械设备的正常运行和精度。
例如，机床加工过程中使用位移传感器来实时监测工件位置，以确保加工质量。
3.工业自动化：
4.航空航天：
5.医疗领域：
总结：
位移传感器通过测量物体的位移，提供了在许多领域中实时定位、控
制和监测的重要数据。
无论是接触式还是非接触式，这些传感器都在汽车、机械设备、工业自动化、航空航天和医疗等领域发挥着重要的作用。
位移
传感器的发展不断推动着现代科技和工程的进步。
位移传感器的工作原理
位移传感器的工作原理位移传感器是一种用于测量物体位置或者挪移距离的设备。
它能够将物体的位移转化为电信号，从而实现对位移的测量和监测。
位移传感器广泛应用于工业自动化、机械创造、航天航空等领域。
位移传感器的工作原理主要有以下几种：1. 电阻式位移传感器电阻式位移传感器是通过测量电阻值的变化来获取位移信息的。
它通常由一个可调电阻和一个测量电阻组成。
当物体发生位移时，测量电阻的电阻值会随之变化。
通过测量电阻值的变化，可以计算出物体的位移。
2. 容量式位移传感器容量式位移传感器利用电容的变化来测量位移。
它通常由两个电极和一个介质组成。
当物体发生位移时，介质的相对位置会发生改变，从而导致电容值的变化。
通过测量电容值的变化，可以确定物体的位移。
3. 感应式位移传感器感应式位移传感器利用感应原理来测量位移。
它通常由一个线圈和一个金属物体组成。
当金属物体发生位移时，线圈中的电感值会发生变化。
通过测量电感值的变化，可以得到物体的位移。
4. 光电式位移传感器光电式位移传感器利用光电原理来测量位移。
它通常由一个发光二极管和一个光敏电阻组成。
当物体发生位移时，光线的强度会发生变化，从而导致光敏电阻的电阻值发生变化。
通过测量电阻值的变化，可以确定物体的位移。
以上是常见的几种位移传感器的工作原理，它们各有优劣，适合于不同的应用场景。
在选择位移传感器时，需要根据具体的需求和要求来确定最合适的类型。
同时，还需要考虑传感器的精度、可靠性、耐用性等因素，以确保测量结果的准确性和稳定性。
简单介绍位移传感器的分类及特性参数
前言
近几年来，传感器市场呈现快速增长的趋势，位移传感器作为其中一种，也开始得到应用广泛。虽然与压力传感器、温度传感器、流量传感器、水平传感器等相比，市场规模不是很大。但也在传感器(光电传感器分类)市场中有着不可忽视的地位。那么，什么是位移传感器呢?对于想要学习位移传感器知识的很多朋友，关于什么是位移传感器知识的书籍、论坛、教程等纷繁复杂。下面小编通过搜寻一些关于什么是位移传感器的基础知识来供大家学习和参考。
位移传感器的分类
根据不同的分类方式，位移传感器的种类是不同的;下面具体介绍不同种类的位移传感器。
根据运动方式分类
(1)直线位移传感器
直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果，通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的位移来测量不同的阻值。传感器滑轨连接稳态直流电压，允许流过微安培的小电流，滑片和始端之间的电压，与滑片移动的长度成正比。将传感器用作分压器可最大限度降低对滑轨总阻值精确性的要求，因为由温度变化引起的阻值变化不会影响到测量结果。
(4)金属膜位移传感器
金属膜位移传感器的电阻体可由合金膜、金属氧化膜、金属箔等分别组成。特点是分辨力高、耐高温、温度系数小、动噪声小、平滑性好。金属玻璃铀传感器、
(5)绕线位移传感器:
绕线位移传感器是将康铜丝或镍铬合金丝作为电阻体，并把它绕在绝缘骨架上制成。绕线电位器特点是接触电阻小，精度高，温度系数小，其缺点是分辨力差，阻值偏低，高频特性差。主要用作分压器、变阻器、仪器中调零和工作点等。
(6)金属玻璃铀位移传感器
金属玻璃铀位移传感器用丝网印刷法按照一定图形，将金属玻璃铀电阻浆料涂覆在陶瓷基体上，经高温烧结而成。特点是：阻值范围宽，耐热性好，过载能力强，耐潮，耐磨等都很好，是很有前途的电位器品种，缺点是接触电阻和电流噪声大。
位移传感器原理及应用领域
位移传感器原理及应用领域位移传感器是一种用来测量物体或系统位移改变的装置。
它通过将物体的位移转化为信号输出，以实现对位移进行准确测量和监测。
位移传感器在许多领域都有广泛的应用，包括工业自动化、航空航天、建筑工程、医疗设备等。
位移传感器的工作原理有多种，下面列举了几种常见的工作原理：1. 电阻式位移传感器：该传感器利用电阻元件的电阻随物体位移变化而发生变化的原理，将位移转化为电阻值的变化。
2. 容积式位移传感器：该传感器利用物体位移改变容积的原理，通过测量容器内介质的体积变化来获得位移信息。
3. 电感式位移传感器：该传感器利用线圈的电感随物体位移变化而发生变化的原理，将位移转化为电感值的变化。
4. 光电式位移传感器：该传感器利用光电元件的光强随物体位移变化而发生变化的原理，将位移转化为光强值的变化。
5. 压电式位移传感器：该传感器利用压电材料的晶体结构随物体位移变化而发生变化的原理，将位移转化为电荷或电压信号的变化。
位移传感器在工业自动化中的应用非常广泛。
在机械加工、车床、数控机床等设备中，位移传感器可以用来监测加工过程中各个部件的位移和位置，确保加工精度和质量。
在机器人技术中，位移传感器被用来测量和控制机器人各个部件的位移变化，实现协调运动和精准抓取。
在工厂自动化生产线中，位移传感器可以用来监测和控制物料的位移和位置，提高生产效率和质量。
位移传感器在航空航天领域也有重要的应用。
在航空器设计和测试中，位移传感器可以用来测量各个关键部件的位移和变形，确保航空器的结构稳定性和安全性。
在飞行器导航和自动驾驶系统中，位移传感器可以用来测量飞行器的位移和姿态，实现精准的飞行控制。
在建筑工程中，位移传感器可以用来监测和记录建筑物的变形和位移，包括地基的变形、桥梁的位移等。
这对于建筑物的结构安全和稳定性具有重要意义。
在医疗设备领域，位移传感器可以用来测量人体的运动和位移，包括手术机器人的运动、矫形器的调整等。
它们为医生提供了精确而可靠的数据来指导手术和治疗。
位移传感器的原理
位移传感器的原理位移传感器（Displacement Sensor）是一种测量物体位移大小的装置，广泛应用于机械、仪器仪表、自动化控制及相关行业。
它能够实时地测量物体相对于一些基准点的位置变化，并将变化量转换为相应的电信号输出。
1.电阻式电阻式位移传感器是根据导电性材料在外力作用下产生电阻变化的原理来测量位移的。
一般采用电阻片和导电材料的组合，通过测量电阻值的变化来判断位移的大小。
当外力作用于传感器时，导电材料会发生伸缩变化，从而改变电阻值。
利用电桥或电源和电流信号，可以将电阻值转换为电压或电流输出。
电阻式位移传感器适用于测量小幅度位移，具有响应速度快、稳定性好、分辨率高的特点。
但由于其结构简单，一般只能测量单个方向的位移。
2.电容式电容式位移传感器是利用两个电极间的电容变化来测量位移的原理。
当物体位移时，两个电极之间的电容会发生变化。
常见的电容式位移传感器有平板型和圆柱型两种，其中平板型较为常见。
平板型电容式位移传感器由两个平行板组成，物体位于两电极之间，位移时会改变电容值。
采用交流激励信号，通过测量电容的变化来获得位移信息。
电容式位移传感器具有高精度、长寿命、响应速度快的特点。
但由于测量过程对环境的要求较高，同时受到电容板的尺寸和测量距离的限制，适用于小尺寸、短行程的位移测量。
3.光学式光学式位移传感器是利用光学原理来测量位移的装置。
它利用光电效应来感知光线的变化，并将其转换为电信号输出。
常见的光学式位移传感器包括物体反射式和光栅式。
物体反射式位移传感器通过发送光束到物体上，反射光线经传感器接收后转换为电信号，通过计算光束的偏移量来得到位移值。
光栅式位移传感器则是通过光栅尺的光电放大器测量光栅运动的变化，从而获取位移信息。
光学式位移传感器具有分辨率高、精度高、不受噪声干扰的特点。
但光电器件容易受到尘埃和污染的影响，同时测量距离有限，适用于小位移范围的测量。
4.磁性式磁性式位移传感器是利用物体相对于传感器的磁场发生变化来测量位移的原理。
《位移传感器》课件2
磁致伸缩位移传感器具有较快的响应 速度，能够实时监测物体的位移变化 。
磁致伸缩位移传感器的优缺点
• 可靠性高：磁致伸缩位移传感器具有较高的可靠性，能够 在恶劣环境下稳定工作。
磁致伸缩位移传感器的优缺点
STEP 03
对振动敏感
STEP 02
磁致伸缩位移传感器容易 受到振动的影响，需要采 取相应的减震措施。
根据测量精度要求选择高精度或 一般精度的位移传感器，以满足 实际测量误差的要求。
环境因素考虑
考虑工作环境对位移传感器的影 响，如温度、湿度、振动等，选 择适合恶劣环境的传感器型号。
位移传感器的安装与调试
安装位置确定
根据测量需求确定传感器的安装 位置，确保传感器能够准确测量 目标物体的位移变化。
注意事项
位移传感器广泛应用于各种领域，如机械、电子、航空航天、汽车、医疗等，是实现自 动化控制和检测的关键元件之一。
位移传感器的分类
电容式位移传感器
利用电容器原理，通过测量电容量的变化来检测 位移量。具有精度高、响应速度快、稳定性好等 优点，但易受环境温度和湿度的影响。
光学位移传感器
利用光学原理，通过测量光束的偏移或光强的变 化来检测位移量。具有精度高、抗干扰能力强、 可靠性高等优点，但成本较高且对环境要求较高 。
详细描述
超声波位移传感器利用超声波的传播特性，通过测量超声波在空气中传播的时间或相位差来推算出被 测物体的位移量。具体来说，传感器发出超声波，当遇到被测物体后反射回来，通过测量超声波的传 播时间和相位差，可以计算出被测物体的位移量。
Part
03
位移传感器的优缺点
电容式位移传感器的优缺点
高精度测量
位移传感器的应用领域
位移传感器的性能介绍
位移传感器的性能介绍概述位移传感器是一种可以测量物体位移的传感器，它可以将物体的位移转换成电信号输出，常用于测量机械运动、加速度以及物体的振动等数据。
其中，位移传感器是最常见的测量传感器之一，目前已经得到广泛的应用。
在本文中，我们将对位移传感器的性能进行详细介绍。
精度位移传感器的精度是指其输出值与实际位移的偏差度量。
精度是一个非常重要的性能参数，直接影响到传感器的有效性和可靠性。
一般来说，传感器精度越高，其输出值与实际值之间的误差就越小。
常见的位移传感器精度为1 um ~ 10 um，而高精度位移传感器可以达到0.1 um以下。
线性度位移传感器的线性度是指在其测量范围内，输出值与输入值之间的比例关系是否恒定。
通常来说，我们通过将知道大小、精确度和线性度稳定的标准移动物来测试线性度。
线性度越好，位移传感器的测量范围就越广，而测量结果也更加准确。
频率响应特性位移传感器的频率响应特性也是其性能之一。
通常，高性能位移传感器在40Hz以下频率下的响应都会非常好，而高频率响应也越快，那么这个传感器就越能够测量高速运动的物体。
稳定性任何测量系统的稳定性都是最基本的要求之一，这也适用于位移传感器。
传感器的稳定性一般指它的测量性能能长时间保持稳定状态。
如果一个传感器稳定性差，那么它的输出值会随着时间的推移而发生变化，这样的传感器就很难用于科学实验和工业生产中。
其他性能指标除了上述性能指标，传感器还有一系列辅助性能指标，比如灵敏度、响应时间、温度稳定性、噪声等。
这些指标的好坏都直接关系到传感器的测度效果。
总结综上所述，位移传感器是一种常见的测量传感器之一，其性能直接影响到其有效性和可靠性，不同的应用场景需要不同的位移传感器。
因此，在选择和使用位移传感器时应该充分考虑这些性能参数，并根据实际情况进行选择。
《位移传感器》课件
位移传感器的分类
总结词
位移传感器有多种分类方式，常见的有电感式、电容式、光电式、超声波式等。
详细描述
根据工作原理的不同，位移传感器可以分为多种类型，如电感式位移传感器、电 容式位移传感器、光电式位移传感器、超声波式位移传感器等。这些不同类型的 传感器各有其特点和应用范围。
位移传感器的应用领域
总结词
《位移传感器》课件
CATALOGUE
目 录
• 位移传感器概述 • 位移传感器的原理 • 位移传感器的特点与性能指标 • 位移传感器的使用与维护 • 位移传感器的发展趋势与未来展望
01
CATALOGUE
位移传感器概述
位移传感器的定义
总结词
位移传感器是一种用于测量物体位置变化的装置。
详细描述
位移传感器是一种能够感知物体位置变化的传感器，它通过内部的敏感元件将 物体的位移量转换成电信号或其他形式的信号，以便进行测量和控制。
误差来源 误差来源主要包括传感器本身的 误差、测量电路的误差、环境因 素等。
误差分析 误差分析主要包括对误差来源的 识别、误差大小的估算以及对误 差的修正等。
04
CATALOGUE
位移传感器的使用与维护
位移传感器的安装与调试
01
02
03
安装前的准备
检查位移传感器的规格、 型号是否符合要求，准备 好安装所需的工具和材料 。
多功能化
网络化
一种传感器具备多种物理量的测量能力， 如同时测量位移、温度、压力等，简化系 统结构，降低成本。
通过物联网技术实现位移传感器的远程监 控和数据传输，提高数据处理的效率和可 靠性。
位移传感器的未来展望
新材料的应用
利用新型材料，如石墨烯、二维材料 等，提高传感器的性能和稳定性。
位移传感器工作原理
位移传感器工作原理1. 引言位移传感器是一种广泛应用于工业领域的传感器，用于测量物体在空间中的位置变化。
它能够将物体的位移转化为电信号，从而实现对物体位移的精确测量。
本文将介绍位移传感器的工作原理以及常见的类型和应用。
2. 工作原理位移传感器的工作原理基于测量物体相对于参考点的位移或移动距离。
常见的位移传感器工作原理包括电阻式、电感式和光电式等。
2.1 电阻式位移传感器电阻式位移传感器是最常见的一种类型。
它通过测量物体位移时引起的电阻值变化来实现测量。
传感器由一个导电材料形成的电阻元件组成，通常是一条细长的导线。
当物体移动时，它会接触到导线上的电阻元件，改变导电材料的电阻值。
传感器测量这些电阻值的变化，并将其转化为输入电信号，进而实现位移测量。
2.2 电感式位移传感器电感式位移传感器利用物体位移时引起的电感值变化来进行测量。
它由一个线圈和一个心脏型铁芯组成。
当物体靠近或远离线圈时，线圈中的电感值会发生变化。
传感器检测并测量这些电感值的变化，并将其转化为位移信号。
2.3 光电式位移传感器光电式位移传感器是一种基于光学原理的传感器。
它使用光的传播特性来测量物体的位移。
传感器由一个发光二极管和一个接收器（如光敏电阻或光敏二极管）组成。
发光二极管发出光束，当物体位移时，光束会射到接收器上。
传感器测量接收到的光强度变化，并将其转化为位移信号。
3. 常见类型除了上述提到的电阻式、电感式和光电式位移传感器，还有一些其他常见的类型。
3.1 压电式位移传感器压电式位移传感器是一种利用压电效应进行测量的传感器。
当施加压力或力矩到压电器件上时，会产生电荷累积或电场变化，从而使得输出电信号与位移相关。
3.2 超声波位移传感器超声波位移传感器使用声波波束的传输和接收来测量物体的位移。
它通常由一个发射器和一个接收器组成。
发射器发出的声波波束射到物体上，并被接收器接收。
传感器测量声波的传播时间并计算出物体的位移。
4. 应用领域位移传感器在工业领域有着广泛的应用。
位移传感器有哪些类型
位移传感器有哪些类型位移传感器是通过测量物体的位移或位置来确定物体运动状态的一种传感器。
位移传感器应用广泛，其种类也很多。
本文将为您介绍位移传感器的几种类型。
1. 电阻式位移传感器电阻式位移传感器是一种使用电阻来测量位移的传感器。
它基于金属电阻材料或半导体梯度材料的电阻变化进行测量，从而获得物体的位移信息。
常用的有电位器、半导体应变计、差分电容式位移传感器。
电阻式位移传感器的优点在于其成本较低、响应速度快、精度高和长寿命等。
但由于受到电磁干扰、温度变化等环境因素的影响，其测量稳定性可能较差。
2. 光学式位移传感器光学式位移传感器通过测量光的特性来测量物体的位移。
它们操作原理为将光转换成电信号，再通过这些信号来测量物体的位置。
常用的有激光干涉仪、激光位移计、线性变压器等。
光学式位移传感器具有精度高、测量范围广等优点。
但对于光线的反射和折射效果较敏感，需要准备较好的环境，另外价格较高。
3. 磁性位移传感器磁性位移传感器是利用磁场感应来测量被测物体位移的传感器。
通过利用磁力传感器感应的磁场在传感器运动时产生的变化，可获得被测物体的位移信息。
常用的有磁致伸缩位移传感器、霍尔式磁感应位移传感器。
磁性位移传感器的优点在于测量范围广、抗干扰能力较强、精度高。
但由于磁场易受外界扰动影响，因此其测量精度和稳定性方面还存在一些问题。
4. 声波位移传感器声波位移传感器是一种利用声波特性进行测量的传感器。
它们利用声波信号的反射或传播速度的变化，来测量物体的长度、位移或是速度等物理量。
常用的有超声波位移传感器、声速计等。
声波位移传感器具有高精度、测量速度快等优点。
但在测量过程中受到声波在不同介质中传播的影响，如果位置不当，易受到外界干扰。
5. 容量式位移传感器容量式位移传感器是一种基于两个电极间电量变化的测量方式。
这种传感器通过测量电容器内两个电极之间的电容值的变化来测量物体的位移。
常用的有平行板电容式位移传感器、恒定误差板移位传感器等。
位移传感器计算公式
位移传感器计算公式位移传感器是一种用于测量物体位移的装置，它通过转换物体的位移量为电信号，从而实现对位移的测量。
位移传感器广泛应用于工业、科研、航天、医疗等领域，起到了重要的作用。
位移传感器的计算公式是根据其工作原理和特性来确定的。
不同类型的位移传感器有不同的计算公式。
以下将介绍几种常见的位移传感器，并给出其计算公式。
1. 电感式位移传感器：电感式位移传感器是利用电感的变化来测量位移的。
其计算公式为：位移 = (电感值 - 基准电感值) / 灵敏度2. 电容式位移传感器：电容式位移传感器是利用电容的变化来测量位移的。
其计算公式为：位移 = (电容值 - 基准电容值) / 灵敏度3. 阻感式位移传感器：阻感式位移传感器是利用阻感的变化来测量位移的。
其计算公式为：位移 = (阻感值 - 基准阻感值) / 灵敏度4. 光电式位移传感器：光电式位移传感器是利用光电效应来测量位移的。
其计算公式为：位移 = (光电信号 - 基准光电信号) / 灵敏度5. 压阻式位移传感器：压阻式位移传感器是利用压阻的变化来测量位移的。
其计算公式为：位移 = (压阻值 - 基准压阻值) / 灵敏度需要注意的是，不同的位移传感器具有不同的灵敏度值，用于确定位移与信号变化之间的关系。
灵敏度值是通过实验或者生产厂家提供的技术参数来确定的，用户在使用时需要根据具体的情况进行设置。
位移传感器的计算公式可以帮助用户快速准确地获取位移信息。
在实际应用中，用户可以根据计算公式得到的位移值进行进一步的数据处理和分析，以满足自己的需求。
除了计算公式，位移传感器的选型和安装也是非常重要的。
用户在选择位移传感器时需要考虑测量范围、精度、响应时间等因素，并根据实际情况选择适合的传感器型号。
在安装过程中，用户需要注意传感器与被测物体的接触方式、安装位置等因素，以保证测量的准确性和稳定性。
位移传感器是一种重要的测量装置，其计算公式可以帮助用户准确地获取位移信息。
位移传感器的原理及应用
位移传感器的原理及应用位移传感器（Displacement Sensor）是一种可以测量物体位置或位置改变的装置。
它通过将位置信息转换为电信号来实现对位移的测量。
位移传感器具有许多运用领域，包括工业自动化、机械工程、机器人技术等。
本文将详细介绍位移传感器的原理及应用。
1.电阻位移传感器：电阻位移传感器利用电阻值随物体位移的变化来测量位移。
其基本原理是通过测量电阻值变化来确定物体位置。
常见的电阻位移传感器包括电阻条、压阻传感器等。
2.容差位移传感器：容差位移传感器也称为电容式位移传感器。
它通过测量电容值的变化来检测物体位置。
容差位移传感器通常由两个电极组成，当物体靠近或远离电极时，电容值会发生变化。
3.光学位移传感器：光学位移传感器利用光电效应来测量位移。
它通过发射光束并利用光电二极管来测量反射光的位置或强度变化来检测物体位置的变化。
4.磁性位移传感器：磁性位移传感器利用磁场的变化来测量位移。
它通过测量磁场强度的变化来确定物体位置。
常见的磁性位移传感器包括霍尔传感器和磁电传感器等。
5.声波位移传感器：声波位移传感器通过测量声波的传播时间来确定物体位置。
它利用声波在空气中传播的特性来进行测量。
1.工业自动化：位移传感器被广泛应用于工业自动化系统中，用于测量和控制机器人、生产线等设备的位移和位置。
它可以实现精确的位置控制和定位，提高生产效率和质量。
2.机械工程：位移传感器在机械工程中用于测量机器零件的位移和位置，以及检测机械运动中的振动和冲击。
它可以帮助优化机械设计和维修，提高机械系统的性能和可靠性。
3.汽车工业：位移传感器在汽车工业中用于测量车辆零件的位移和位置，如悬挂系统、转向系统、刹车系统等。
它可以监测汽车零件的磨损和变形，提供安全稳定的驾驶体验。
4.医疗科学：位移传感器在医疗科学中用于测量人体器官的位移和位置。
它可以帮助医生进行准确的医学诊断和手术操作，提高治疗效果和患者生活质量。
5.环境监测：位移传感器在环境监测中用于测量地震、地表沉降等自然灾害的位移和位置。
位移传感器工作原理
位移传感器工作原理位移传感器是一种能够测量物体位置或位移变化的装置，它能够将物理位移转换为电信号输出。
位移传感器在许多工业应用中起到至关重要的作用，如机械工程、汽车制造、航天航空等领域。
本文将介绍位移传感器的工作原理及其分类。
1.电阻型位移传感器：该类型的传感器基于电阻的变化来测量位移。
其中一个常见的例子是电阻剪片式传感器。
它包含一个塑料或金属剪片，当物体受力或位移变化时，剪片产生形变，导致电阻值的变化。
通过测量电阻的变化，可以确定物体的位移。
2.光电型位移传感器：光电型位移传感器利用光的衍射、散射、折射以及吸收的原理来测量位移。
其中一个例子是光电编码器。
光电编码器包含一个光栅和一个光电二极管。
当物体发生位移时，光栅上的透明和不透明部分产生变化，进而改变光的散射或吸收。
光电二极管接收到反射或透过的光，并产生相应的电信号输出。
3.容量型位移传感器：容量型位移传感器利用电容的变化来测量物体的位移。
其中一个典型的例子是平行板电容器传感器。
平行板电容器传感器包含两个金属平板，当物体发生位移时，平板之间的电容发生变化。
通过测量电容的变化，可以确定位移的大小。
4.感应型位移传感器：感应型位移传感器基于电磁感应原理来测量位移。
其中一个例子是线性变压器。
线性变压器包含一个绕组和一个铁芯。
当物体发生位移时，绕组的感应电压产生变化。
通过测量感应电压的变化，可以确定位移的大小。
5.压电型位移传感器：压电型位移传感器利用压电材料的特性来测量位移。
压电材料在施加力或压力时产生电压，通过测量电压的变化可以确定位移的大小。
除了以上几种常见的位移传感器原理，还有其他类型的位移传感器，如超声波位移传感器、磁电感位移传感器等。
不同类型的传感器适用于不同的应用，具有不同的优缺点。
总结起来，位移传感器是一种将物理位移转换为电信号的装置。
它能够通过电阻、光电、电容、磁感应、压电等方式实现测量物体位移的功能。
不同类型的传感器适用于不同的应用场景，工程师需要根据具体需求选择合适的位移传感器。
位移传感器有哪些类型
位移传感器有哪些类型位移传感器是一种用于测量物体在运动或变形过程中的位置、位移、速度等参数的设备。
它们通常用于工业控制、机器人技术、汽车制造、电气工程、医疗仪器等领域。
位移传感器根据测量原理不同可以分为多种类型，本文将介绍其中的几种。
电感位移传感器电感位移传感器是利用电磁感应原理测量物体位置或位移的传感器。
其主要原理是：当感应电磁场中的铁芯位置发生改变时，电磁感应产生的磁通量会变化，从而引起电感的变化，于是就可以利用测量变化的电感量来计算物体的位移。
优点：精度高、稳定性好、可靠性高、测量范围大。
缺点：成本相对较高。
磁敏位移传感器磁敏位移传感器是利用磁敏效应测量物体位置或位移的传感器。
其主要原理是：当磁敏元件受到外界磁场的影响时，会产生磁敏电势，从而达到测量物体位置或位移的目的。
优点：灵敏度高、反应迅速、可靠性高。
缺点：易受温度、磁场、震动等干扰，测量范围相对较小。
光电位移传感器光电位移传感器是利用光学原理测量物体位置或位移的传感器。
其主要原理是：将光线聚焦在特定位置上，然后测量回收到传感器中的反射光的强度和位置，从而实现测量物体位置或位移的目的。
优点：高精度、高灵敏度、测量范围大、稳定性好。
缺点：受环境光、温度等因素影响较大，需要反射板才能测量距离。
压电位移传感器压电位移传感器是利用压电效应测量物体位置或位移的传感器。
其主要原理是：当压电晶体受到外界的应力作用时，会产生电荷分布的不对称，从而导致电压的改变，利用测量变化的电压量来计算物体的位移。
优点：测量范围大、运动状态下可测量、输出信号与位移呈线性关系。
缺点：受温度影响大、灵敏度和精度不如光电或电容式位移传感器。
电容式位移传感器电容式位移传感器是利用电容变化测量物体位置或位移的传感器。
其主要原理是：当感应电容器表面发生变化时，其电容值也会发生相应变化，从而引起输出的电压变化，利用测量变化的电压量来计算物体的位移。
优点：高精度、测量范围大、响应速度快、稳定性好。
位移传感器简介
位移传感器一简介位移测量分为线位移、角位移两种。
在生产过程中，位移的测量一般分为测量实物尺寸和机械位移两种。
常用位移传感器以模拟式结构型居多，包括电位器式位移传感器、电感式位移传感器、自整角机、电容式位移传感器、电涡流式位移传感器、霍尔式位移传感器等。
测量分为接触式测量和非接触式测量。
小位移通常用电容式、应变式、电感式、差动变压器式、涡流式、霍尔传感器来检测。
大的位移常用感应同步器、光栅、容栅、磁栅等传感技术来测量，也可以用激光，超声波来测量。
二可用传感器三测试系统小位移测量：可用极距式电容传感器测量。
测量原理的基础在于理想平板电容的构成,两个平板电极由传感器和相对应的被测体组成,当恒定的交流电加在传感器电容上时,传感器产生的交流电压与电容电极之间的距离成正比,交流电压经检波器,与一个可设置的补偿电压叠加,经放大,作为模拟信号输出。
测试系统： 位移大位移测量：可用激光测量。
原理：激光传感器工作时，先由激光发射二极管对准目标发射激光脉冲。
经目标反射后激光向各方向散射。
部分散射光返回到传感器接收器，被光学系统接收后成像到雪崩光电二极管上。
雪崩光电二极管是一种内部具有放大功能的光学传感器，因此它能检测极其微弱的光信号，并将其转化为相应的电信号。
通过记录并处理从光脉冲发出到返回被接收所经历的时间，即可测定目标距离。
四实际中的应用：倒车雷达倒车雷达又称泊车辅助系统，是汽车泊车安全辅助装置。
倒车雷达由超声波传感器（俗称探头）、控制器和显示器（或蜂鸣器）等部分组成。
倒车雷达一般采用超声波测距原理，传感器在控制器的控制下发射超声波信号，当遇到障碍时，产生回波信号。
传感器接收到回波信号后，经控制器进行数据处理，并判断出障碍物的位置，显示距离并发出其他警示信号，从而达到安全泊车的目的。
Microprocessor Control Uint 通过预定的程序设计，控制相应电子模拟开关驱动发射电路，使超声波传感器工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
位移测量传感器简介
测量位移的方法很多，现已形成多种位移传感器,而且有向小型化、数字化、智能化方向发展的趋势。
位移传感器又称为线性传感器，常用的有电感式位移传感器，电容式位移传感器，光电式位移传感器，超声波式位移传感器，霍尔式位移传感器，磁致伸缩位移传感器以及基于光学的干涉测量法，光外差法，电镜法，激光三角测量法和光谱共焦位移传感器等技术。
1、电感式位移传感器
电感式位移传感器是一种属于金属感应的线性器件，将直线或角位移的变化转换为线圈电感量变化，接通电源后，在开关的感应面将产生一个交变磁场，当金属物体接近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完成无接触检测物体的目的。
电感式位移传感器具有无滑动触点，工作时不受灰尘等非金属因素的影响，并且低功耗，长寿命，可使用在各种恶劣条件下。
电感式位移传感器主要应用在自动化装备生产线对模拟量的智能控制方面。
电感式传感器种类很多，常见的有自感式，互感式和涡流式三种。
电感式传感器的特点是：（1）无活动触点、可靠度高、寿命长；（2）分辨率和灵敏度高，能测出0.01微米的位移变化；（3）传感器的输出信号强，电压灵敏度一般每毫米的位移可达数百毫伏的输出。
（4）线性度高、重复性好，在一定位移范围（几十微米至数毫米）内，传感器非线性误差可达0.05%~0.1%；（5）测量范围宽（测量范围大时分辨率低）；（6）无输入时有零位输出电压，引起测量误差；（7）对激励电源的频率和幅值稳定性要求较高；（8）频率响应较低，不适用于高频动态测量。
电感式传感器主要用于位移测量和可以转换成位移变化的机械量（如力、张力、压力、压差、加速度、振动、应变、流量、厚度、液位、比重、转矩等）的测量。
常用电感
式传感器有变间隙型、变面积型和螺管插铁型。
在实际应用中，这三种传感器多制成差动式，以便提高线性度和减小电磁吸力所造成的附加误差。
变间隙型电感传感器：这种传感器的气隙随被测量的变化而改变，从而改变磁阻。
它的灵敏度和非线性都随气隙的增大而减小，因此常常要考虑两者兼顾。
气隙一般取在0.1～0.5毫米之间。
变面积型电感传感器：这种传感器的铁芯和衔铁之间的相对覆盖面积（即磁通截面）随被测量的变化而改变,从而改变磁阻。
它的灵敏度为常数，线性度也很好。
螺管插铁型电感传感器：由螺管线圈和与被测物体相连的柱型衔铁构成。
其工作原理基于线圈磁力线泄漏路径上磁阻的变化。
衔铁随被测物体移动时改变了线圈的电感量。
这种传感器的量程大，灵敏度低，结构简单，便于制作。
2、霍耳式位移传感器
它的测量原理是保持霍耳元件的激励电流不变，并使其在一个梯度均匀的磁场中移动，则所移动的位移正比于输出的霍耳电势。
磁场梯度越大，灵敏度越高；梯度变化越均匀，霍耳电势与位移的关系越接近于线性。
霍耳式位移传感器的惯性小、频响高、工作可靠、寿命长，因此常用于将各种非电量转换成位移后再进行测量的场合。
消除了机械接触，寿命长、可靠性高，缺点：对工作环境要求较高。
霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。
（一）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。
（二）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。
霍尔器件具有许多优点，它们的结构牢固，体积小，重量轻，寿命长，安装方便，功耗小，频率高（可达1MHZ），耐震动，不怕灰尘、油污、水汽及盐雾等的污染或腐蚀。
霍尔线性器件的精度高、线性度好；霍尔开关器件无触点、无磨损、输出波形清晰、无抖动、无回跳、位臵重复精度高（可达μm级）。
取用了各种补偿和保护措施的霍尔器件的工作温度范围宽，可达－55℃～150℃。
3、光电式位移传感器
它根据被测对象阻挡光通量的多少来测量对象的位移或几何尺寸。
特点是属于非接触式测量，并可进行连续测量。
光电式位移传感器常用于连续测量线材直径或在带材边缘位臵控制系统中用作边缘位臵传感器。
光电传感器是采用光电元件作为检测元件的传感器。
它首先把被测量的变化转换成光信号的变化，然后借助光电元件进一步将光信号转换成电信号。
光电传感器一般由光源、光学通路和光电元件三部分组成。
光电检测方法具有精度高、反应快、非接触等优点，而且可测参数多，传感器的结构简单，形式灵活多样，因此，光电传感器在检测和控制中应用非常广泛。
光电传感器是各种光电检测系统中实现光电转换的关键元件，它是把光信号（红外、可见及紫外光辐射）转变成为电信号的器件。
它可用于检测直接引起光量变化的非电量，如光强、光照度、辐射测温、气体成分分析等；也可用来检测能转换成光量变化的其他非电量，如零件直径、表面粗糙度、应变、位移、振动、速度、加速度，以及物体的形状、工作状态的识别等。
光电传感器具有非接触、响应快、性能可靠等特点，因此在工业自动化装臵和机器人中获得广泛应用。
4、电容式传感器，是通过极板间距离发生变化而引起电容量的变化，电容器传感器的优点是结构简单，价格便宜，灵敏度高，过载能力强，动态响应特性好和对高温、辐射、强振等恶劣条件的适应性强等。
缺点是输出有非线性，寄生电容和分布电容对灵敏度和测量精度
的影响较大，以及联接电路较复杂等。
可以很好的用于位移和间隙的测量。
5、超声波测距离传感器314076，采用超声波回波测距原理，运用精确的时差测量技术，检测传感器与目标物之间的距离，采用小角度，小盲区超声波传感器，具有测量准确，无接触，防水，防腐蚀，低成本等优点，可应于液位，物位检测，特有的液位，料位检测方式，可保证在液面有泡沫或大的晃动，不易检测到回波的情况下有稳定的输出，应用行业：液位，物位，料位检测，工业过程控制等。
