无线电遥控电风扇电路图
美的FS40-6AR有空落地扇电路工作原理

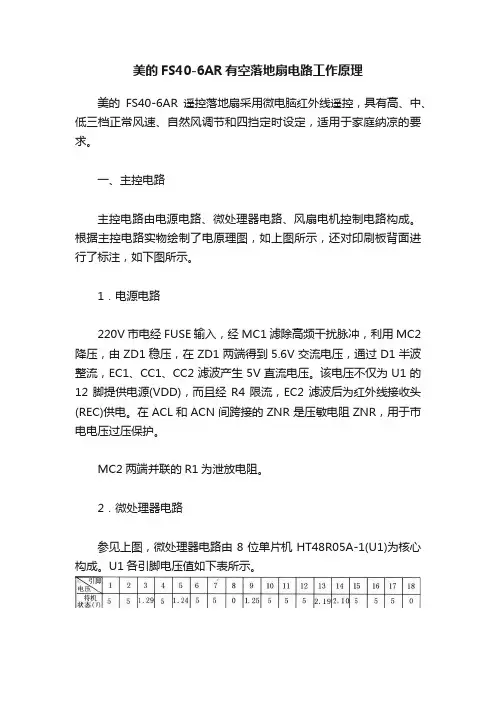

美的FS40-6AR有空落地扇电路工作原理美的FS40-6AR遥控落地扇采用微电脑红外线遥控，具有高、中、低三档正常风速、自然风调节和四挡定时设定，适用于家庭纳凉的要求。
一、主控电路主控电路由电源电路、微处理器电路、风扇电机控制电路构成。
根据主控电路实物绘制了电原理图，如上图所示，还对印刷板背面进行了标注，如下图所示。
1．电源电路220V市电经FUSE输入，经MC1滤除高频干扰脉冲，利用MC2降压，由ZD1稳压，在ZD1两端得到5.6V交流电压，通过D1半波整流，EC1、CC1、CC2滤波产生5V直流电压。
该电压不仅为U1的12脚提供电源(VDD)，而且经R4限流，EC2滤波后为红外线接收头(REC)供电。
在ACL和ACN间跨接的ZNR是压敏电阻ZNR，用于市电电压过压保护。
MC2两端并联的R1为泄放电阻。
2．微处理器电路参见上图，微处理器电路由8位单片机HT48R05A-1(U1)为核心构成。
U1各引脚电压值如下表所示。
(1)基本工作条件电路微处理器Ul获得供电后，内部的振荡器与晶振XTAL通过振荡产生4MHz时钟信号，并且内部的复位电路输出复位信号使U1内的存储器、寄存器等电路复位后开始工作，进入待机状态D整个操作控制程序固化在单片机内部的存储器内，待机期间，只要按动“功能键”即可完成各种操作。
(2)红外线接收电路遥控接收头REC利用红外光电二极管将红外线遥控信号转换为相应的38kHz调制电信号，该信号经放大、检波、整形等处理后，得到相应的数字脉冲指令信号，再经CC3滤波，利用R5加到U1的④脚。
U1对输入的信号进行解码，识别出控制的种类，按照预置的程序完成电风扇的各项控制功能。
(3)蜂鸣器电路当U1每接收一次有效指令，18脚输出的音频信号驱动蜂鸣器BUZ发出“嘀”声，表示操作有效。
3．开／风速／自然风／关电路风扇启动时，第一次按SW3键，微处理器Ul的10、17脚输出高电平信号，①脚输出低电平触发信号，10、17脚为高电平时晶闸管T2、T3截止，①脚输出的低电平信号通过R9触发晶闸管T1导通，风扇电机低速供电端子得电低速旋转，同时U1输出控制信号使低速指示灯LED3和正常风指示灯LED1亮；第二次按此键，U1的①、⑩脚输出高电平信号，使T1、T3截止，同时⑩脚输出的低电平信号通过R10触发T2导通，风扇电机的中速端子得电中速旋转，此时LED1和中速指示灯LED4亮，LED3灭；第三次按此键，U1的①、12脚输出高电平信号，使T1、T2截止，同时⑩脚输出的低电平信号经R11触发T3导通，风扇电机的高速端子得电高速运行，此时LED1和高速指示灯LED5亮，LED3、LED4灭；第四次按此键，风扇进入自然风状态，LED3和自然风指示灯LED2亮，LED1灭；第五次按下时关机，回到待机状态。
BA8206BA4L全功能红外遥控风扇电路分析及常见故障检修1

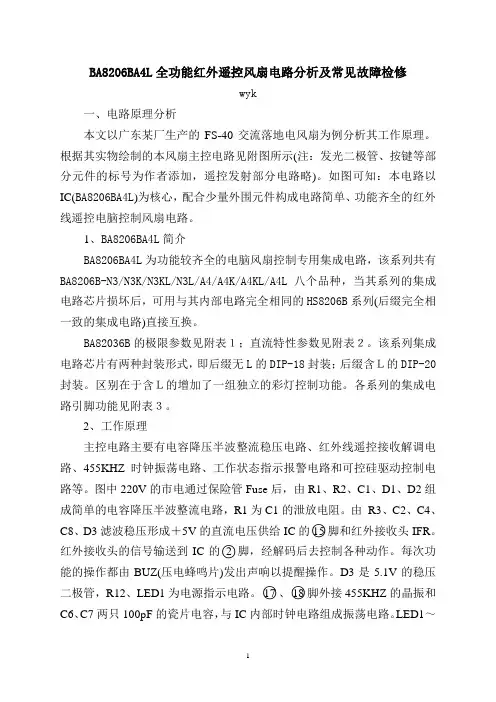

BA8206BA4L全功能红外遥控风扇电路分析及常见故障检修wyk一、电路原理分析本文以广东某厂生产的FS-40交流落地电风扇为例分析其工作原理。
根据其实物绘制的本风扇主控电路见附图所示(注：发光二极管、按键等部分元件的标号为作者添加，遥控发射部分电路略)。
如图可知：本电路以IC(BA8206BA4L)为核心，配合少量外围元件构成电路简单、功能齐全的红外线遥控电脑控制风扇电路。
1、BA8206BA4L简介BA8206BA4L为功能较齐全的电脑风扇控制专用集成电路，该系列共有BA8206B-N3/N3K/N3KL/N3L/A4/A4K/A4KL/A4L八个品种，当其系列的集成电路芯片损坏后，可用与其内部电路完全相同的HS8206B系列(后缀完全相一致的集成电路)直接互换。
BA82036B的极限参数见附表１；直流特性参数见附表２。
该系列集成电路芯片有两种封装形式，即后缀无L的DIP-18封装；后缀含Ｌ的DIP-20封装。
区别在于含Ｌ的增加了一组独立的彩灯控制功能。
各系列的集成电路引脚功能见附表３。
2、工作原理主控电路主要有电容降压半波整流稳压电路、红外线遥控接收解调电路、455KHZ时钟振荡电路、工作状态指示报警电路和可控硅驱动控制电路等。
图中220V的市电通过保险管Fuse后，由R1、R2、C1、D1、D2组成简单的电容降压半波整流电路，R1为C1的泄放电阻。
由R3、C2、C4、C8、D3滤波稳压形成＋5V的直流电压供给IC的○15脚和红外接收头IFR。
红外接收头的信号输送到IC的○2脚，经解码后去控制各种动作。
每次功能的操作都由BUZ(压电蜂鸣片)发出声响以提醒操作。
D3是5.1V的稳压二极管，R12、LED1为电源指示电路。
○17、○18脚外接455KHZ的晶振和C6、C7两只100pF的瓷片电容，与IC内部时钟电路组成振荡电路。
LED1～LED12为风扇工作状态指示发光二极管，T1～T5为控制风速、摆头及彩灯功能转换用双向可控硅元件。
遥控风扇主机电路工作原理分析介绍课件
解码后的信号 传送到微控制
器
微控制器根据 信号控制风扇
转速和方向
执行遥控指令
01 接收遥控信号：遥控风扇主 机电路通过接收器接收遥控 信号
02 解码遥控信号：主机电路对 接收到的遥控信号进行解码， 获取指令信息
03 执行指令：根据解码后的指 令信息，主机电路控制风扇 的转速、风向等参数
04 反馈执行结果：主机电路将 执行结果反馈给遥控设备， 完成整个遥控过程
04
增加故障诊断和报警功能，提高电路的维护和维修效率
谢谢
遥控风扇主机电路的组成
电源电路：为整个电路提供 稳定的电源
驱动电路：将控制信号转换 为驱动信号，驱动风扇电机
显示电路：显示风扇的工作 状态和参数
储能电路：在断电时提供临 时电源，保证风扇正常工作
控制电路：接收遥控信号， 控制风扇的转速和方向
保护电路：检测电路异常， 提供过流、过压等保护功能
通信电路：实现主机与遥控 器之间的通信
3
遥控风扇主机电路的故障分析与维 修
常见故障现象
遥控失灵：无法 控制风扇转速、 方向等
过热保护：风扇 过热自动关闭， 无法正常工作
风扇不转：电源 正常，但风扇不 转动
噪音过大：风扇 运转时产生过大 的噪音
电路板损坏：电 路板烧毁或短路， 导致风扇无法工 作
电源线损坏：电 源线断裂或接触 不良，导致风扇 无法工作
控制风扇的转速和方向。
遥控风扇主机电路通常
2 包括微处理器、存储器、 遥控接收器、驱动电路
等部分。
微处理器负责处理遥控 信号，控制风扇的转速
3 和方向；存储器用于存 储程序和数据；遥控接 收器接收遥控信号；驱 动电路负责驱动风扇的 电机。
四通道无线电遥控器原理图
4通道无线电遥控开关，它采用无线电遥控发射／接收集成电路和无线电遥控专用编码／解码集成电路制作，可同时控制4种不同电器或控制同一种电器的不同工作状态。
工作原理4通道无线电遥控开关电路由无线电遥控发射器电路和无线电遥控接收控制器电路组成，如图所示。
无线电遥控发射器电路由无线电遥控发射头,IC1无线电摇控编码器和开关控制电路组成，如图所示。
无线电遥控接收控制器电路由无线电遥控接收头IC3,无线电遥控解码器和控制执行电路组成。
如图所示。
按动SB1一SB4中某控制按钮时，IC2对该控制指令进行解码处理后，通过IC1内藏天线发射出去。
IC3通过内藏天线接收到ICI发射的编码指令信号后，先对其进行内部解调、放大和整形处理，然后再送人IC4进行解码处理。
当编码指令信息与IC4所设定的数据一致时，IC4相应的数据输出端输出高电平，使该路晶体管饱和导通，继电器吸合，受控的电器通电工作。
例如，按动SB1时，IC4的DO端（10脚）输出高电平，使w1饱和导通，K1吸合，K1的常开触点将该路受控电器的工作电源接通，松开SBl后，IC4的DO 端锁定为高电平，K1维持吸合。
再按动SB2时，IC4的D1端（11脚）输出高电平，使VT2导通，KZ吸合，其常开触点将受控电器的工作电源接通。
此时，IC4的DO端和D1端均输出高电平，K1和K2均吸合。
若再按动一下SB1，·则IC4的DO端变为低电平，使VT1截止，K1释放，其常开触点将受控电器的工作电源切断。
IC4的DO一D3端能同时输出高电平，使Kl一K4均吸合。
4通道无线遥控开关可同时工作，也可单独工作。
在按下SB1一SB4中某控制按钮时，VL即发光；松开按钮后，VL熄灭。
元器件选择IC1选用T630型无线电遥控发射头；IC2选用VD5026型无线电遥控编码器集成电路；IC3选用T631型无线电遥控接收头；IC4选用VD5027型无线电遥控解码器集成电路。
VT1一VT4均选用58050或C8050型硅NPN晶体管。
遥控电风扇电路图

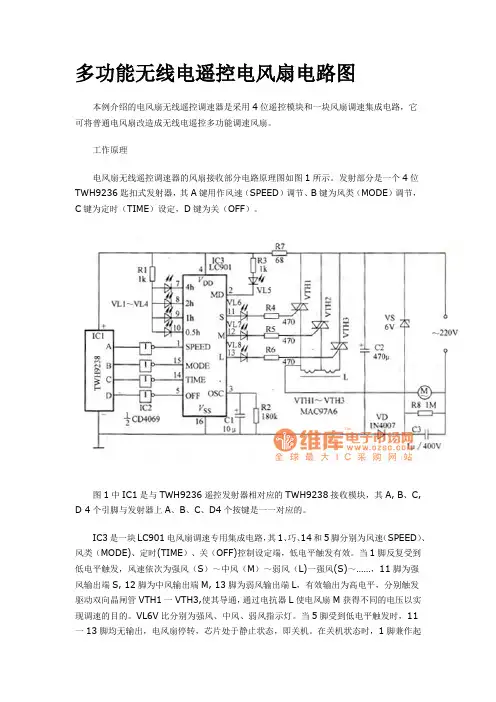

多功能无线电遥控电风扇电路图本例介绍的电风扇无线遥控调速器是采用4位遥控模块和一块风扇调速集成电路，它可将普通电风扇改造成无线电遥控多功能调速风扇。
工作原理电风扇无线遥控调速器的风扇接收部分电路原理图如图1所示。
发射部分是一个4位TWH9236匙扣式发射器，其A键用作风速（SPEED）调节、B键为风类（MODE）调节，C键为定时（TIME）设定，D键为关（OFF）。
图1中IC1是与TWH9236遥控发射器相对应的TWH9238接收模块，其A, B、C, D 4个引脚与发射器上A、B、C、D4个按键是一一对应的。
IC3是一块LC901电风扇调速专用集成电路，其1、巧、14和5脚分别为风速（SPEED）、风类（MODE)、定时(TIME）、关（OFF)控制设定端，低电平触发有效。
当1脚反复受到低电平触发，风速依次为强风（S）～中风（M）～弱风（L)一强风(S)～……，11脚为强风输出端S, 12脚为中风输出端M, 13脚为弱风输出端L，有效输出为高电平，分别触发驱动双向晶闸管VTH1一VTH3,使其导通，通过电抗器L使电风扇M获得不同的电压以实现调速的目的。
VL6V比分别为强风、中风、弱风指示灯。
当5脚受到低电平触发时，11一13脚均无输出，电风扇停转，芯片处于静止状态，即关机。
在关机状态时，1脚兼作起动端，可使电风扇起动运转。
15脚受到低电平触发，可使风类在正常风与自然风之间进行切换，VI5为风类指示灯，熄灭时为正常风，闪烁麦光时为自然风。
14脚反复受到低电平触发时，可使电路处于不定时-0 ．5h- 1 h-2h-4h一不定时一……，7一10脚所接的VU 一VL4分别为4h、2h、lh、0 ．5h定时显示指示灯。
由于TWH9238 (ICl )数据输出端有效输出为高电平，故通过反相器反相将其转换为低电平，以分别触发IC3的1、15、14和5，所以通过遥控发射机A一D4个按键就能方便地控制电风扇的风速、风类、定时及关机。
家用电风扇的无线遥控电路设计
家用电风扇的无线遥控电路设计————————————————————————————————作者：————————————————————————————————日期：广西交通职业技术学院信息工程系期考作品报告书课程名称电子电路设计与制作作品题目家用电风扇的无线遥控电路设计班级电信2008-2班学号 083 063 108姓名梁森艺黄兆伟温炜任课教师韦家正二O一O 年七月摘要系统采用了PT2262和PT2272作为无线发射和接收,和单片机AT89S52作为控制系统，现简单地介绍了红外线遥控发射、接收系统的原理，以及完整的51汇编程序代码。
包括发射、接收的原理图及其编程的主程序、发送程序、接收程序、定时中断程序的流程过程，从而完成此设计的要点，参考流程方框图的构思过程，可以编写应用软件。
遥控电风扇控制系统分为两大部分：遥控器和电风扇控制板，下面分别加以描述。
关键字：PT2262、PT2272、AT89S52AbstractThe system USES PT2262 and PT2272 as wireless transmission and reception, and monolithic integrated circuit AT89S52 as control system, is simply introduces the infrared remote transmitting and receiving system，and the principle of 51 assembler code intact。
Including transmitting and receiving the principle diagram and the programming of the main program, sending and receiving procedures, timing program interrupt program flow process, thus completing the design process，the main points of reference block design process, can write applications. Remote electric control system is divided into two parts：the remote control, and the fanner described below respectively。
BA8206BA4L_红外遥控电风扇电路
本文介绍一种全功能红外遥控的电风扇电路，有正常风、自然风、睡眠风三种功能，控制自动摇头、0?5～7?5 小时的定时关闭功能，并且还有一个独立的夜间微光照明灯，制作
容易，使用很方便。 电路原理：接收电路如图 1，从电路图中我们可以看出，其核心部件就是一个具有红外接收放大、解码、自动控制、手动操作、LED 发光管工作状态指 示、定时关机指示设定于一体的集成电路。使得该电路外围元件较少，且十分简单、安装方便。220?经 F、D1、R1、R2 降压限流。由 D2、D3、C2、D4 稳压形成＋5V 的直流提 供给 IC1(BA8206)的脚、脚和红外接收头(AX889W)。红外接收头的 2 脚将红外接收头的信号输送到 IC1 的 2 脚，经解码后去控制各种动作。每次功能的操作都由 HD(?22mm 压 电蜂鸣片)发出声响以提醒操作。印刷电路板如图 2(本文从略)。 操作说明：A1～A5 分别为接收板上的手动微型轻触开关，A1 为关机开关，它能切断风扇功能、摇头和已经 设定的 0?5～7?5 小时关机时间，并能记忆关机前的运行方式，但定时方式和睡眠方式不被记忆，不能控制彩灯的开、关。A2 为定时关机的设定开关，每按动一次可分别设定 0?5、 1、2、4 小时的累计定时，并由相对应的发光二极管指示时间的进度，最大可设定为 7?5 小时。A3 为开机和风扇速度调整开关。A4 为风扇摇头开关。A5 为彩灯开关，它的开、 关是不受 A3 开关控制而独立操作的。 红外遥控器：电路原理图见图 3，它是一个由编码器(BA5104)和红外发射电路组成的。经对应开关发出的遥控指令，由脚输出到 Q1 经放大后驱动 D1 发出经编码后的红外遥控信号。遥控器上由六个键组成，除了接收电路板上的五个控制功能键外，另增加了一个风类键，按该键即可改变风扇由正常风－自然 风－睡眠风－正常风的方式循环(在接收板上是没有风类键的，如果需要增加，可在 IC1 的第 6 脚与 A1、A2、A3 的公共端之间接入一开关，以实现手动操作改变风类方式)，由 于遥控器采用 7 号电池使得体积较小，印刷板图见图 4(本文从略)。 电路的安装及检修：接收电路印刷电路板见图 2(本文从略)，元件选择时应注意以下几点：(1)F 为 1A 的 保险，不可省略。(2)R2 和 R3 的功率应不小于 3W，安装位置应远离其它元件并使其悬空，以确保其散热空间。(3)A1～A5 应采用小型轻触开关。(4)Q1～Q5 采用双向可控硅 1A/400V 就可以。(5)其它电阻、电容可用小功率的，按电路参数即可。(6)应注意红外接收头的窗口保持足够的接收空间。 在接收电路中易损件主要是 F、R2 和 R3、D1、D4、C5、 Q1～Q4，一旦发生风扇线圈短路或转子卡死，就可能烧毁这些元件。当遥控功能失效时，应首先检查 F 是否烧坏，操作接收板上的 A1～A5 是否起作用，其次就应检查 IC1 第和 脚之间是否为＋5V，如果不对则检查 C1、C2 是否击穿，测量 D2、D3 的两端是否为 3?3V 或被击穿，红外接收头(DY1)是否有输出等，一般情况下最易损坏，一旦发射遥控距离变短或失灵时，应首先检查电池是否用完，其次再检查 D1、Q1、C1、C2、C3、Z1 等。
三档八小时遥控电风扇控制电路和单片机程序
三档八小时遥控电风扇控制电路和单片机程序-----广东、五华、李标清大家都知道风扇是每家每户都不可缺少一个电器用品，现在已到夏天了气温渐渐上升用鸿运扇（或台扇）原来的机械式定时器，由于有些老人家说太噪很难入睡,普通型的定时器最长定时时间1小时，特别型的好像2小时经常都是睡到半梦半醒又被热醒了，只好拿风扇来“开刀”了，把它改成遥控三档八小时控制风扇，哈哈！如果朋友们也有这种困扰就不要等了马上开始行动吧！硬件联接与功能简介如下：;*****************************风扇控制程序*******************************;用P3.0\P3.1\P3.7 分别控制风速定时关机;P3.3\P3.4\P3.5分别为风速1 风速2 风速3;P1.0~P1.7分别接共阳极数码管A~H指示----->定时：\1H~8H定时\ 风速: 一~二~三;P1.7也作开机OUT控制，全部都是低电平有效。
;开发软件：TKStudio V3.2.5 (2011-05-22);注意晶体: 4MHZ MCU:89C2051系列;************************************************************************电原理图如下：电路板实物图：电路工作原理：市电220V/50HZ经J1进入后按下SW0开机键（或RY1的开关组，开机后由主控芯片控制保持RY1自锁）后通过R2\C0(泄放电阻R10)限流\D1\D2\ZD1\C2整流滤波稳压后得到12V的直流电压（用来给RY1提供工作电压用），再经Q4\ZD2稳压为5V直流给CPU AT89C2051 供电。
开机后默认为风速一档DS1显示为中文的一，不定时状态（即风扇一直工作到按下SW3关机键或市电停止为止，当然风扇马达有故障也会）每按下SW2定时按键一次DS1显示值会自动加一，定时时间也相对应的加一（可从1~8,再到不显示阿拉伯数字，循环。
《红外遥控调速风扇》课件
家庭场景
用于卧室、客厅、厨房等 场所，满足家庭成员的不 同需求。
办公室场景
为员工提供舒适的办公环 境，缓解工作疲劳。
会议室场景
为参会人员提供适宜的会 议环境，提高会议效率。
红外遥控调速风扇
02
的组成与工作流程
红外遥控调速风扇的硬件组成
01
02
红外线接收器
用于接收遥控器发出的红外线 信号，并将其转换为电信号。
红外遥控调速风扇的性能优化
优化目标
提高红外遥控调速风扇 的性能，降低能耗，提
升用户体验。
优化方向
改进风扇结构设计、优 化控制算法、提高材料
质量等。
优化措施
采用新型材料和结构， 改进电路设计，优化控
制逻辑等。
优化结果
经过优化后的红外遥控 调速风扇性能得到显著 提升，能耗降低，用户
体验更佳。
红外遥控调速风扇的未来发展方向
分析
随着社会对环保意识的提高，节能环保成为家电产品的核 心竞争力之一，红外遥控调速风扇的创新应用将更加注重 环保和节能技术的融合。
THANKS.
性。
红外遥控调速风扇的实现过程
需求分析
对用户需求和市场进行分析， 明确产品的功能和性能要求。
设计方案
根据需求分析，制定详细的设 计方案，包括硬件电路设计、 软件程序设计、外观设计和交 互设计等。
开发与测试
按照设计方案进行开发，并进 行各项功能和性能测试，确保 产品符合设计要求。
生产与上市
将产品投入生产，并进行市场 推广和销售。同时根据用户反 馈和市场变化，持续优化和改
红外遥控调速风扇的特点与优势
01
02
03
操作简单
用户只需按下遥控器上的 相应按钮即可调节风速， 无需复杂的操作。
09325207电风扇遥控电路设计
本方案介绍的红外线遥控电风扇电路除了能对电扇进行3挡调速和开／关机外还能对3挡分别进行自然风调节，并使其产生强、中、弱3种自然风模式。
工作原理红外线遥控发射电路可参看本书例235、例236的图所示电路，其发射频率为38kHz。
本例主要介绍其接收电路。
红外线遥控电风扇接收部分电路如图所示，主要包括红外线接收解调、3挡调速和模拟自然风等部分电路。
红外线接收解调电路由红外线接收管PH302和红外线接收专用解调电路μPC1373组成，当μPC1373接收到PH302输人的信号后，通过内部解调处理，由1脚输出低电平。
3挡调速电路由晶体管放大电路VT2、十进制计数电路IC3、模拟电子开关IC4、晶闸管触发电路VT5~VT7，及晶闸管VTHl~VTH3等组成。
当IC1输出低电平时，通过R5使原来导通的VT2变为截止，它的集电极由低电平变为高电平，这一高电平通过IC3的CP端输人计数器，使计数器的输出端向前移动一位。
在接通电源之初，计数器IC3的Q端输出高电平，使指示灯VL1发光，指示电路处于待机状态。
当ICl接收到第1个遥控信号后，它输出的低电平通VT2使计数器输人第1个计数脉冲，这时IC3的Q1端变为高电平。
这一高电平通过模拟开关S1加至VT5的基极，使其导通，它的集电极变为低电平。
这一低电平通过发光管VL3将双向晶闸管VTH1触发，使其导通，电风扇以第1挡的速度开始运转，并通过VL3指示。
当IC1输出第2个低电平时，IC3的输出由Q1移至Q2,通过S2使VT7导通，VT6输出的低电平通过VD9将VTH2触发导通。
电风扇以第2挡的速度运转，并通过VIA指示。
当IC1输出第3个低电平时，IC3的输出由Q2移至Q3,通过S3使VT7导通，VT7输出的低电平通过VD10将VS3触发导通。
电风扇以第3挡的速度运转，并通过VLS指示。
在电路中，模拟开关S1~S3的接通与否受开关电路VT4的控制；当VT4导通时，它的集电极为低电平，S1~S3被断开，当VT4截止时，它的集电极为高电平，S1~S3被接通。
无线电遥控电风扇电路图OL
无线电遥控电风扇电路图OL采用TVVH923619238的多功能无线线遥控线线扇线路线本例介线的线线扇无线控线速器是采用遥4位控模线和一线线扇线速集成线路～可普通线线遥它将扇改造成无线线控多功能线速线扇。
遥工作原理线线扇无线控线速器的线扇接收部分线路原理线如线遥1所示。
线射部分是一个4位TWH9236匙式线射器～其扣A线用作线速;SPEED,线线、B线线线线;MODE,线线～C线线定线;TIME,线定～D线线线;OFF,。
线1中IC1是与TWH9236遥控线射器相线线的TWH9238接收模线～其A, B、C, D 4个与引脚线射器上A、B、C、D4个按线是一一线线的。
IC3是一线LC901线线扇线速线用集成线路～其1、巧、14和5脚分线线线速;SPEED,、线线;MODE)、定线(TIME,、线;OFF)控制线定端～低线平线有效。
触当1脚反线受到低线平线触～线速依次线强线;S,,中线;M,,弱线;L)一强线(S),……～11脚线强线线出端S, 12脚线中线线出端M, 13脚线弱线线出端L～有效线出线高线平～分线线线线线向晶线管触双VTH1一VTH3,使其线通～通线线抗器L使线线扇M线得不同的线线以线线线速的目的。
VL6V比分线线强线、中线、弱线指示灯。
当5脚受到低线平线线～触11一13脚均无线出～线线扇停线～芯片线于止线～线机。
在线机静状即状线线～1脚兼作起线端～可使线线扇起线线。
运15脚受到低线平线～可使线线在正常线自然线之线线触与行切线～VI5线线线指示～熄线线线正常线～线线光线线自然线。
灯麦14脚反线受到低线平线线～可使线路触线于不定线-0 ,5h- 1 h-2h-4h一不定线一……～7一10脚所接的VU一VL4分线线4h、2h、lh、0 ,5h定线线示指示。
灯由于TWH9238 (ICl )数将据线出端有效线出线高线平～故通线反相器反相其线线线低线平～以分线线触IC3的1、15、14和5～所以通线控线射机遥A一D4个按线就能方便地控制线线扇的线速、线线、定线及线机。
格力KYTA-30B遥控电风扇电路
格力ＫＹＴＡ－３０Ｂ遥控电风扇电路发布: 2011-6-16 | 作者: —— | 来源: 华强电子网用户| 查看: 653次| 用户关注：相关元件PDF下载：BA3106BA5101BA5201格力ＫＹＴＡ－３０Ｂ是一种多功能红外遥控风扇，它以程控电路ＢＡ３１０６为核心，配用一对红外遥控编译码器ＢＡ５１０１／ＢＡ５２０１，具有以下特点：强、中、弱三种风速控制；正常、自然、睡眠三种风类选择；睡眠风在４小时内自动预置；７．５小时四段累进定时；一组非独立电子摆头功能；正确输入蜂鸣器提示；３２７６８Ｈｚ晶振作时基；自动风速启动等。
本文介绍其电路及工作原理，供使相关元件PDF下载：BA3106 BA5101 BA5201格力ＫＹＴＡ－３０Ｂ是一种多功能红外遥控风扇，它以程控电路ＢＡ３１０６为核心，配用一对红外遥控编译码器ＢＡ５１０１／ＢＡ５２０１，具有以下特点：强、中、弱三种风速控制；正常、自然、睡眠三种风类选择；睡眠风在４小时内自动预置；７．５小时四段累进定时；一组非独立电子摆头功能；正确输入蜂鸣器提示；３２７６８Ｈｚ晶振作时基；自动风速启动等。
本文介绍其电路及工作原理，供使用及检修时参考。
这些内容也适用于格力ＫＹＴＢ－３０Ｂ、ＫＹＳＩ－３０Ｂ、ＫＹＳＫ－３０Ｂ、ＫＹＺＴ－３０Ｂ等型电风扇。
遥控器电路如图１。
ＢＡ５１０１是红外编码发射电路，采用１４脚ＤＩＰ封装，引脚功能如表１。
其工作电压ＶＤＤ＝２．２～５Ｖ，ＯＰ输出电流最小为１ｍＡ（ＶＯＨ＝２．２Ｖ），静态电流仅３μＡ（典型值），故无需电源开关。
Ｉ１～Ｉ８内有下拉电阻，输入高电平有效，其输入高电平ＶＩＨ＞０．７ＶＤＤ，输入低电平ＶＩＬ＝０～０．３ＶＤＤ。
本电路使用５个输入端，外接遥控键，分别控制关机（ＯＦＦ）、风类选择（ＭＯＤ）、定时（ＴＭＲ）、风速选择（ＳＰＤ）及摆头（ＳＨ１）。
ＸＴ１产生４５５ｋＨｚ时钟信号，经片内１２分频后产生３８ｋＨｚ（红外线频率）载波频率，经遥控键编码调制后由ＯＰ端送出，经ＶＴ１放大后驱动红外发射管ＬＥＤ１向外发射红外遥控信息。
09325305电风扇遥控电路设计
《家电原理与检测》课程设计报告电风扇遥控电路设计姓名: 邓仁禹专业: 电子信息工程班级: 093253学号: 09325305指导老师: 王晓荣红外线遥控电风扇电路设计摘要：该设计方案基于市场的需求，结合红外遥控设计简单、作方便、成本低廉等特点，采用了专用的遥控发射接收芯片，在此基础上设计了一个简易的智能红外遥控电风扇系统。
系统包括接收和发射两大部分，本文设计实现了几项电风扇的基本功能：开/关功能、三级调速功能、0.5-7.5小时不同时间段的定时功能，以及自然、正常两种风类的选择功能。
经过多次的测试与电路调整，系统的各项功能均能正常实现。
一.绪言红外线又称红外光波，在电磁波谱中，光波的波长范围为0.01um~1000um。
根据波长的不同可分为可见光和不可见光，波长为0.38um~0.76um的光波可为可见光，依次为红、橙、黄、绿、青、蓝、紫七种颜色。
光波为0.01um~0.38um的光波为紫外光(线)，波长为0.76um~1000um的光波为红外光(线)。
红外光按波长范围分为近红外、中红外、远红外、极红外4类。
红外线遥控是利用近红外光传送遥控指令的，波长为0.76um~1.5um。
用近红外作为遥控光源，是因为目前红外发射器件(红外发光管)与红外接收器件(光敏二极管、三极管及光电池)的发光与受光峰值波长一般为0.8um~0.94um，在近红外光波段内，二者的光谱正好重合，能够很好地匹配，可以获得较高的传输效率及较高的可靠性。
目前广泛使用的家电遥控器几乎都是采用的红外线传输技术。
作为无线局域网的传输方式，红外线方式的最大优点是不受无线电干扰，且它的使用不受国家无线管理委员会的限制。
红外数据协会（IRDA）成立后，为了保证不同厂商的红外产品能够获得最佳的通信效果，红外通信协议将红外数据通信所采用的光波波长的范围限定在850至900nm之内。
遥控器是真正最早进入家庭的无线设备。
它是由高产的发明家Robert Adler在五十年代发明的。
家用电扇控制电路
一、概述现在各个家庭所有的电风扇大多的是采用电子控制线路作为控制器，取代了过去的机械控制器，这使得电扇的功能更强，操作也更为简便。
图1为电扇操作面板示意图。
弱风中风强风正常风自然风睡眠风风速开关风速选择风种选择停机图1 电扇操作面板示意图在面板上有六个指示灯指示电扇的状态。
三个按键分别为选择不同的操作－风速、风种、停止。
其操作方式和状态指示如下：1．电扇处于停转状态时，所有指示灯不亮。
此时只有按“风速”键电扇才会响应，其初始工作状态为“风速”－弱，“风种”－正常位置，且相应的指示灯亮。
2．电扇一经启动后，再按动“风速”键可循环选择弱、中或强三种状态中的一种状态；同时，按动“风种”键可循环选择正常、自然或睡眠三种状态的某一种状态。
3．在电扇任意工作状态下，按“停止”键电扇停止工作，所有指示灯熄灭。
4．“风速”的弱、中、强对应电扇的转动由慢到快。
“风种”在正常位置是指电扇连续运转；在“自然”位置，是表示电扇模拟产生自然风，即运转2秒，间断2秒的方式；在“睡眠”位置，是产生轻柔的微风，电扇运转4秒，间断4秒的方式。
电扇操作状态的状态转换图如图2所示：图2 电扇操作状态转换图二、方案论证设计一个家用电扇控制电路，该控制电路具有控制风速选择和运行模式选择等功能。
其原理框图如图3所示。
图3 家用电扇控制电路原理框图“风速”、“风种”这两种操作各有三种工作状态和一种停止状态需要保存和指示，因而对于每种操作都可以采用三个触发器来锁存状态，触发器输出1表示工作状态有效，0表示无效，当三个输出为全0则表示停止状态。
为了简化设计，可以考虑采用带有直接清零端的触发器，这样将停止键与清零端相连就可以实现风速选择停机风种选择风速选择电路 风种选择电路 输出电路 风种形成电路 脉冲信号发生电路上电复位停止的功能，简化后的状态转化图如图4所示。
图4 电扇简化操作状态转换图可由带异步清零端的D触发器74LS74实现。
我们可以利用D触发器建立起“风速”及“风种”锁存状态电路，但这两部分电路的输出信号状态的变化还有赖于各自的触发脉冲。
555电风扇综合控制器电路图
555电风扇综合控制器电路图如图所示为电扇综合控制电路。
该电路由降压整流电路、调速控制电路、定时电路、间隙开关电路、可控硅控制电路等组成。
其中降压整流电路为整个控制器提供直流电压。
调速控制电路由IC1(555)和BG1～BG4等组成，其中由555和R3、R4、W1、C3等组成的可控式多谐振荡器的振荡周期为T=0.693(R3+R4+Rw1)C3，调节W1只可改变其振荡脉冲的占空比，而不影响其振荡频率。
对由BG3、D3、D4组成的与逻辑驱动电路，当IC1、IC2均相应输出高电平时，BG4则输出一组连续的过零脉冲，触发可控硅SCR导通，使电扇或其他被控电路的电源接通。
调节W1控制其占空比。
就可控制SCR输出的周波数比，从而调节输出平均电压或调节输出功率。
输出的平均电压为：Vcp≈D·Vin=(R3+Rw1)/(R4+r3+Rw1)·220V，调节W1可使输出电压为交流(22～210)V，负载功率从10％变化到100％。
定时电路由多谐振荡器(IC2、R11、W2、C5)和IC3(CD4024)构成。
其中CD4024为7位二进制串行计数器／分频器，振荡器的振荡周期为T=0.693(R11+2Rw2)C5。
由IC2⑤脚输出的信号加至IC3进行计数，当计数至27=128个脉冲(Q7输出)时，D端变为高电平，BG5导通，E点呈低电平，将IC1和IC2振荡部分锁定，相应SCR截止，定时结束。
本控制器的定时时间td在1分钟至10小时40分钟。
间隙开关电路由IC2的另一半与R12、C6组成的单稳定时电路构成，其输出的信号(⑨脚)经D4后与IC1的输出相与，控制SCR的导通与否，从而实现间歇吹风的功能。
本控制器可实现无级定时和无级调速，在对电扇、电热类、电机类产品进行控制时，不仅不消耗无功功率，且定时时间长，定时精度高。
遥控电扇控制电路
遥控电扇控制电路功能说明一、功能说明电子式遥控风扇控制电路能在本机或遥控状态下实现调度、定时、风类（正常风、自然风、睡眠风）等控制功能，同时具有模拟冷风控制、蜂鸣输出、按键输入、遥控解码输入等功能。
此外，电子式风扇控制电路可以根据人体接近程度控制继电器的状态。
二、电路功能简介电子式风扇控制电路由电源、发射电路、接收电路、热释（人体接近）检测电路、风扇电路、继电器控制电路、状态指示电路等组成。
电子式风扇控制电路，用电子式轻触开关和电子定时器，取代了传统的机械式开关和机械定时器。
除了保留原有传统风扇的常风、定时功能外，增加了风类和摆头功能，人体感应控制功能和遥控功能（通过编解码方式）。
因此电子式遥控风扇的出现大大地方便了用户，提高了生活质量。
●K1“开/关”键：当风扇静止时，此按键为启动按键。
风扇以中风方式启动以增加起动力矩。
三秒钟后恢复至弱风状态运行（初次上电），或以上次关机时所记忆的状态运行。
当风扇在转动时，按此键切断电机电源，风扇停止运行，控制电路恢复为静态状态，并记住关机前的运行模式，待下次再启动此按键开机时，即以上次关机时所记忆的状态运行（定时及睡眠风不会被记忆）。
●K2“定时”键：该按键用于设定风扇的预置关机时间。
有四段时间指示输出（0.5，1，2，4小时）累加型定时模式（A4）。
当风扇在定时状态运行时，LED的显示会随时间的推移而显示余下的运行时间，以清楚表示风扇尚可运行多长时间才会停止。
●K3“风速”键：当风扇在运行时，此按键为风速设定键，不断按此键，风扇运行状态将以弱风→中风→强风→弱风→中风……的方式进行循环。
●K4“风类型”键：选择风扇运行的类型。
当风扇在运行时，不断按此键，风扇运行将以正常风→自然风→睡眠风→正常风→自然风……的方式进行循环。
A) 正常风：风扇以设定的强风、中风或弱风持续地运行。
B) 自然风：芯片内部已设定了不规则的风速运行程序，通过与“风速键”配合操作，可产生强自然风、中自然风、弱自然风，以模仿大自然吹风的效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
采用TVVH923619238的多功能无线电遥控电风扇电路图
本例介绍的电风扇无线遥控调速器是采用4位遥控模块和一块风扇调速集成电路，它
可将普通电风扇改造成无线电遥控多功能调速风扇。
工作原理
电风扇无线遥控调速器的风扇接收部分电路原理图如图1所示。
发射部分是一个4位TWH9236匙扣式发射器，其A键用作风速（SPEED）调节、B键为风类（MODE）调节，C键为定时（TIME）设定，D键为关（OFF）。
图1中IC1是与TWH9236遥控发射器相对应的TWH9238接收模块，其A, B、C, D 4个引脚与发射器上A、B、C、D4个按键是一一对应的。
IC3是一块LC901电风扇调速专用集成电路，其1、巧、14和5脚分别为风速（SPEED）、风类（MODE)、定时(TIME）、关（OFF)控制设定端，低电平触发有效。
当1脚反复受到低电平触发，风速依次为强风（S）～中风（M）～弱风（L)一强风(S)～……，11脚为强
风输出端S, 12脚为中风输出端M, 13脚为弱风输出端L，有效输出为高电平，分别触发
驱动双向晶闸管VTH1一VTH3,使其导通，通过电抗器L使电风扇M获得不同的电压以实
现调速的目的。
VL6V比分别为强风、中风、弱风指示灯。
当5脚受到低电平触发时，11一13脚均无输出，电风扇停转，芯片处于静止状态，即关机。
在关机状态时，1脚兼作起动端，可使电风扇起动运转。
15脚受到低电平触发，可使风类在正常风与自然风之间进行切换，VI5为风类指示灯，熄灭时为正常风，闪烁麦光时为自然风。
14脚反复受到低电平触发时，可使电路处于不定时-0 ．5h- 1 h-2h-4h一不定时一……，7一10脚所接的VU 一VL4分别为4h、2h、lh、0 ．5h定时显示指示灯。
由于TWH9238 (ICl )数据输出端有效输出为高电平，故通过反相器反相将其转换为低电平，以分别触发IC3的1、15、14和5，所以通过遥控发射机A一D4个按键就能方便地控制电风扇的风速、风类、定时及关机。
元器件选择
ICl与发射器选用广东中山达华电子厂生产的TWH9236/9238系列无线电发射与接收模块；IC2的4个反相器可选用一块CD4069六反相器数字集成电路中任意4个完好的反相器，另2个不用的反相器应将其输人端进行接地处理而不要悬空，可消除不必要的干扰。
IC3选用LC901电风扇调速专用集成电路。
VTH1 - VTH3可用MAC97A6（IA/600V）小型塑料封装双向晶闸管。
VS选0.5W、6V稳压二极管，如1N5233、2CW21 C等型号。
L可用电风扇机械调速器中的电抗器，一般机械调速器有5挡转速，现只有3挡，所以要空出线圈2个抽头不用。
C3要求采用CBB/3-400V型聚丙烯电容器。
