桑塔纳2000维修手册第9章3电气

第七节全车电路桑塔纳轿车的各种线束布置如图9-114~图9-126所示。

图9-114 发动机室左侧线束布置图9-115 发动机室照明线束布置图9-116 发动机室线束布置图9-117 车速里程表传感器布置图9-118 仪表板线束布置图9-119 仪表板线束布置图9-120 仪表板线束布置图9-121 门内线束布置图9-122 门内线束布置图9-123 车内线束布置图9-124 车后部线束布置图9-125 行李箱盖线束布置图9-126 内部照明灯线束布置桑塔纳2000系列轿车整车电气系统采用中央线路板方式，即大部分继电器和保险丝都安装在中央线路板正面（如图9-127和表9-8所示），主线来从中央线路板反面接插后通往各用电器（如图9-128所示）。

中央线路板上标有线束和导线接插位置的代号及接点的数字号。

主要线束的插件代号有A、B、C、D、E、G、H、L、K、M、N、P、R。

其中R插座插入常火线，R、K、M均为空位插孔。

查找时只要根据电路图中导线与中内线路板区域中下框线交点处的代号，就能了解其导线在某个线束中的第几个插头上。

桑塔纳2000系列轿车电路图中的符号说明如图9-129所示。

为了识读电路，现以图9-130为例进行说明：（l）整车电气系统正极电源分三路：标有“30”的为常火线，电压为12V，即与蓄电池直接相连，中间不经过任何开关，不论是停车时或发动机处于熄火状态均有电。

专供发动机熄火时也需用电的电器使用，如停车灯、制动灯、报警灯、顶灯、冷却风扇电动机等；标有“15”的为小容量电器火线，它是在点火开关接通后方能有电的火线；标有“X”的为车辆起步时方可接通的大容量电器用火线。

（2）搭铁线也分三路：标有“①”的为搭铁线；标有“②”、“③”、“④”的为中央线路板搭铁线；标有“①”的为尾灯线束搭铁线。

而标有“31”的为中央线路板内搭铁线。

图9-127 中央线路板正面布置1-空位 2-进气歧管预热继电器 3-空位 4-空位 5-空调组合继电器 6-双音喇叭继电器7-雾灯继电器 8接触继电器 9-拆卸保险丝专用工具 10-前风窗刮水及清洗继电器11-空位 12-转向继电器 13-冷却风扇继电器 14-摇窗机继电器 15-摇窗机继电器16-内部照明继电器 17-冷却液位指示继电器 18-后雾灯保险丝（10A） 19-过热保护器20-空调保险丝（30A） 21-自动天线保险丝（10A） 22-电动后视镜保险丝（3A）单位：A编号名称额定电流编号名称额定电流1 散热器风扇30 14 鼓风机（空调）202 制动灯10 15 倒车灯、车速传感器103 点烟器、收音机、钟、车内灯、中央集控门锁15 16 进气预热器温控开关、怠速切断电磁阀154 危险报警闪光灯15 17 双音喇叭105 燃油泵15 18 驻车制动、阻风门指示灯156 前雾灯15 19 转向灯107 尾灯和停车灯（左）10 20 牌照灯、杂物箱照明灯108 尾灯和停车灯（右）10 21 前照灯近光（左）109 前照灯远光（右）10 22 前照灯近光（右）1010 前照灯远光（左）10 23 后雾灯1011 前风窗刮水器及清洗装15 24 空调3012 电动摇窗机15 25 自动无线1013 后风窗加热器20 26 电动后视镜 327 10注：保险丝23～27为桑塔纳200型轿车的编号，插在中央线路板的旁边。

(3)对照图9-130可知，J2为继电器（电子控制）。

表示该继电器位于中央线路板上第12位。

（4）S代表保险丝，其后的数定代表该熔断器在中央线路板上的位置。

如 S19表示该熔断器处于中央线路板第19位，保险丝的容量可从它的颜色来判断：红色为10A，蓝色为15A，绿色为30A，黄色则为20A。

（5）A13为中央线路板接头说明，该蓝／黑色导线连接于中央线路板A线束第13位插头上。

以此类推，B28即在B线束第28位插头上。

导线上标有的数字表示线的截面积，如1.5、1.0、2.5分别表示该线截面积为1.5 2、1.0 2、2.5mm2。

（6）T29/8表示连接插头，即29孔插头的第8位上。

以此类推，T29/6表示29孔插头的第6位。

（7）导线尾部标号表示该导线连接的开关接线柱号，如“15”表示E3开关的“15”接线柱。

（8）K6表示报警闪光装置指示灯。

（9）“102”、“128”、“238”表示此导线与线路图下端第102、128、238编号上方的导线连接。

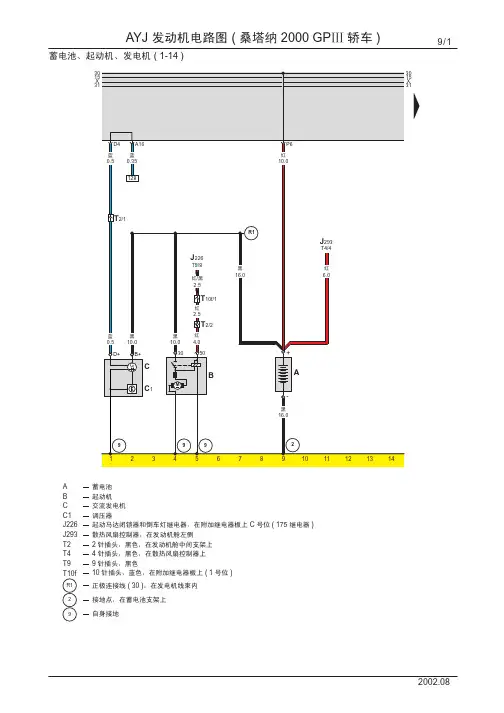

桑塔纳2000型轿车全车电路图如图9-131（a）～图9-131（y）所示，图中的有关说明见表9-9所列。

继电器、保险丝位置和中央电路板背面见图9-132～图9-134所示。

图9-128 中央线路板反面布置用于仪表板线束，插件颜色为蓝色用于连接仪表板线束，插件颜色为红色用于连接发动机室左边线束，插件颜色为黄色用于连接发动机室右边线束，插件颜色为白色用于连接车辆后部线束，插件颜色为黑色用于连接单个插头（主要用于冷却液不足指示控制器）用于连接空调装置的线束，插件颜色为棕色空位用于连接双音喇叭等线束，插件颜色为灰色空位用于单个插头（主要用于进气管预热器的加热电阻的电源）用于单个插头（主要用于蓄电池火线与中央线路板“30”的连接，中央线路板“30”与点火开关“30”接线柱连接）空位图9-129 电路图中的符号说明图9-130 电路图示例图9-131(a) 桑塔纳2000型轿车交流发电机、蓄电池、起动机、点火开关电路图蓄电池起动机交流发电机 C1-调压器点火开关 T2-发动机线束与发电机线束插头连接（2针，在发动机舱中间支架上） 3a针，在中央线路板后面）②-接地点（在蓄电池支架上）⑨-自身接地 B1 -接地连接线（在前大灯线束内）图9-131(b) 桑塔纳2000型轿车点火装置、发动机控制单元、霍尔传感器、冷却液温度传感器、进气温度传感器电路图G2-水温表传感器 G40-霍尔传感器 G62-冷却液温度传感器G72-进气温度传感器J220-发动机控制单元 N152-点火线圈火花塞插头火花塞 S17-发动机控制单元保险丝（10A） T4-前大灯线束与散热扇控制器插头连接（4针，在散热风扇控制器上） 8a发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上）④-接地点（在离合器壳上的支架上）⑨-自身接地 C1-连接线（在发动机右线束内） C35V连接线（在发动机右线束内）图9-131(c) 桑塔纳2000型轿车发动机控制单元、节气门控制部件、1、2缸爆震传感器电路图F60-怠速开关 G61-1、2缸爆震传感器 G69-节气门电位计 G88-节气门定位电位计J220-发动机控制单元 J338-节气门控制部件 3c发动机右线束与1、2缸爆震传感器插头连接（3针，在发动机舱中间支架上） T8发动机右线束与节气门控制部件插头连接（8针，在节气门控制部件上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上） V60-节气门定位器 C1-连接线（在发动机右线束内）图9-131(d) 桑塔纳2000型轿车发动机控制单元、3、4缸爆震传感器、转速传感器电路图G28-发动机转速传感器 G66-3、4缸爆震传感器 J220-发动机控制单元 N30-第1缸喷油器S123-喷油器、空气流量计、阀、氧传感器加热保险丝（10A） T1发动机线束与仪表板线束插头连接（1针，在中央线路板后面） T3发动机右线束与发动机转速传感器插头连接（3针，在发动机舱中间支架上） T3发动机右线束与3、4缸爆震传感器插头连接（3针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上） C4-接地连接线（在发动机右线束内）图9-131(e) 桑塔纳2000型轿车发动机控制单元、喷油器、汽油泵继电器、空气流量计、氧传感器、活性炭罐电磁阀电路图G39 -氧传感器 G70-空气流量计 J17-汽油泵继电器 J220-发动机控制单元 N31-第2缸喷油器 N32-第3缸喷油器 N33-第3缸喷油器 N80-活性炭罐电磁阀 S5-汽油泵保险丝（10A） 4a发动机线束与氧传感器插头连接（4针，在发动机舱中间支架上） 8a发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上） A2-正极连接线（在发动机线束内） C2-正极连接线（在发动机右线束内）图9-131(f) 桑塔纳2000型轿车汽油泵、电子防盗器、控制器、制动灯开关电路图D2-读识线圈制动灯开关汽油表传感器 G6-汽油泵 J104控制器 J362-防盗器控制单元 K117-防盗器警告灯 S2-制动灯保险丝（10A） 1a前大灯线束与线束插头连接（1针，在中央线路板后面） T2读识线圈与防盗器控制单元插头连接（2针，在防盗器控制单元上） T2前大灯线束与仪表板线束插头连接（2针，在中央线路板后面）T3尾部线束与汽油箱插头连接（3针，在汽油箱盖上） 8c仪表板线束与防盗器控制单元插头连接（8针，在防盗器控制单元上） T25线束与控制单元插头连接（25针，在控制器上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑤-接地点（在中央线路板左侧星形接地爪上） E1-接地连接线（在仪表板开关线束内）图9-131(g) 桑塔纳2000型轿车控制器、车轮转速传感器、液压泵电路图G44-右后转速传感器 G45-右前转速传感器 G46-左后转速传感器G47-左前转速传感器J104控制器 N133右后出油电磁阀 N134右后出油电磁阀 N135左后进油电磁阀 N136左后出油电磁阀 S129-保险丝（30A） S130电磁阀保险丝（30A） T2液压泵与控制单元插头连接（2针，在控制单元上） T2线束与左后转速传感器插头连接（2针，在左后座位下面） 2l 线束与右后转速传感器插头连接（2针，在右后座位下面） T25线束与控制单元插头连接（25针，在控制器上） V64液压泵图9-131(h) 桑塔纳2000型轿车控制器、警告灯电路图J104控制器 K47警告灯 N99右前进油电磁阀 N100右前出油电磁阀N101左前进油电磁阀 N102左前出油电磁阀 S12-电动摇窗机、控制单元保险丝（15A） T1线束与电动摇窗机线束插头连接（1针，在中央电线板后面） T7线束与警告灯插头连接（7针，在警告灯上） T25- 线束与控制单元插头连接（25针，在控制器上）⑩-接地点（在中央线路板后面车身前围板上）图9-131(i) 桑塔纳2000型轿车制动液位报警开关、手制动指示灯开关、自诊断插座、空调电磁离合器电路图F9-手制动指示灯开关 F34-制动液位报警开关 M20-空调控制面板照明灯 N25-电磁离合器 1f前大灯线束与压缩机电磁离合器插头连接（1针，在压缩机旁） T16-故障诊断仪插座（16针，在变速杆防尘罩下面） 1-诊断线插座（附加插在中央线路板13号位上）⑤-接地点（在中央线路板左侧星形接地爪上）⑨-自身接地。
