最新大功率开关电源设计设计(

合集下载

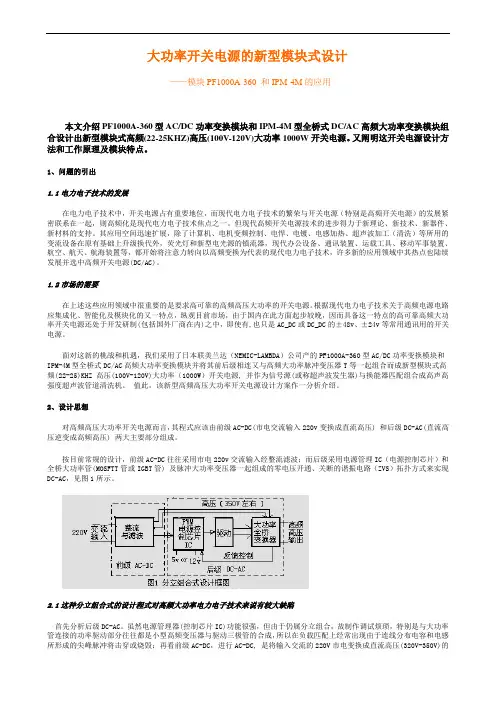

大功率开关电源的新型模块式设计

大功率开关电源的新型模块式设计

大功率开关电源的新型模块式设计——模块PF1000A-360 和IPM-4M的应用本文介绍PF1000A-360型AC/DC功率变换模块和IPM-4M型全桥式DC/AC高频大功率变换模块组合设计出新型模块式高频(22-25KHZ)高压(100V-120V)大功率1000W开关电源。

又阐明这开关电源设计方法和工作原理及模块特点。

1、问题的引出1.1电力电子技术的发展在电力电子技术中,开关电源占有重要地位,而现代电力电子技术的繁荣与开关电源(特别是高频开关电源)的发展紧密联系在一起,则高频化是现代电力电子技术焦点之一。

但现代高频开关电源技术的进步得力于新理论、新技术、新器件、新材料的支持。

其应用空间迅速扩展,除了计算机、电机变频控制、电悍、电镀、电感加热、超声波加工(清洗)等所用的变流设备在原有基础上升级换代外,荧光灯和新型电光源的镇流器,现代办公设备、通讯装置、运载工具、移动军事装置、航空、航天、航海装置等,都开始将注意力转向以高频变换为代表的现代电力电子技术,许多新的应用领域中其热点也陆续发展并选中高频开关电源(DC/AC)。

1.2市场的需要在上述这些应用领域中很重要的是要求高可靠的高频高压大功率的开关电源。

根据现代电力电子技术关于高频电源电路应集成化、智能化及模块化的又一特点,纵观目前市场,由于国内在此方面起步较晚,因而具备这一特点的高可靠高频大功率开关电源还处于开发研制(包括国外厂商在内)之中,即使有,也只是AC_DC或DC_DC的±48v、±24v等常用通讯用的开关电源。

面对这新的桃战和机遇,我们采用了日本联美兰达(NEMIC-LAMBDA)公司产的PF1000A-360型AC/DC功率变换模块和IPM-4M型全桥式DC/AC高频大功率变换模块并将其前后级相连又与高频大功率脉冲变压器T等一起组合而成新型模块式高频(22-25)KHZ 高压(100V-120V)大功率(1000W)开关电源, 并作为信号源(或称超声波发生器)与换能器匹配组合成高声高强度超声波管道清洗机。

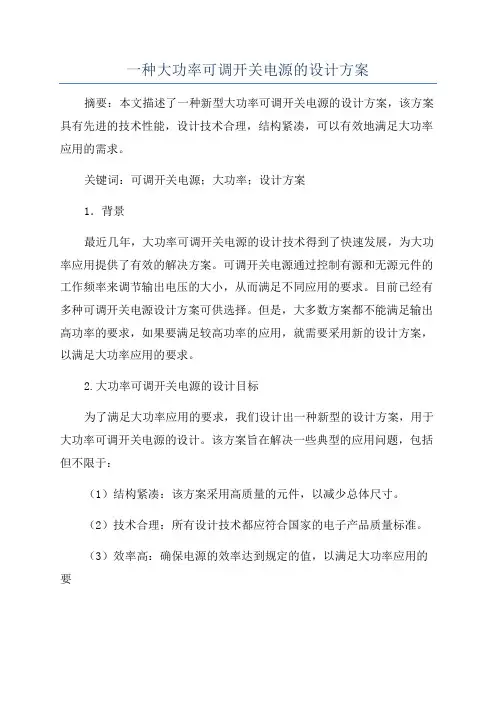

一种大功率可调开关电源的设计方案

一种大功率可调开关电源的设计方案

一种大功率可调开关电源的设计方案摘要:本文描述了一种新型大功率可调开关电源的设计方案,该方案具有先进的技术性能,设计技术合理,结构紧凑,可以有效地满足大功率应用的需求。

关键词:可调开关电源;大功率;设计方案
1.背景
最近几年,大功率可调开关电源的设计技术得到了快速发展,为大功率应用提供了有效的解决方案。

可调开关电源通过控制有源和无源元件的工作频率来调节输出电压的大小,从而满足不同应用的要求。

目前已经有多种可调开关电源设计方案可供选择。

但是,大多数方案都不能满足输出高功率的要求,如果要满足较高功率的应用,就需要采用新的设计方案,以满足大功率应用的要求。

2.大功率可调开关电源的设计目标
为了满足大功率应用的要求,我们设计出一种新型的设计方案,用于大功率可调开关电源的设计。

该方案旨在解决一些典型的应用问题,包括但不限于:
(1)结构紧凑:该方案采用高质量的元件,以减少总体尺寸。

(2)技术合理:所有设计技术都应符合国家的电子产品质量标准。

(3)效率高:确保电源的效率达到规定的值,以满足大功率应用的要。

一种大功率可调开关电源的设计方案

一种大功率可调开关电源的设计方案

一种大功率可调开关电源的设计方案设计方案:大功率可调开关电源一、方案描述本设计方案旨在实现大功率可调开关电源的设计。

开关电源是一种稳定的直流电源,通过调节开关器件的导通和截断来实现输出电压的调节。

本方案将采用开关电源的基本原理,并添加一些改进措施,以提高其功率和可调性。

二、关键技术和参数选择1.输入电压范围:220VAC2.输出电压范围:可调0-60VDC(以60V为例)3.输出电流范围:可调0-20A(以20A为例)4.输出功率:最大功率为1200W5.开关频率:采用高频开关,例如50kHz6.转换效率:高效转换,目标设定在90%以上三、设计流程1.输入电路设计:a.采用220VAC输入,通过整流电路将输入电压转变为整流波形。

b.通过滤波电路对输入电压进行滤波,去除高频杂波和纹波。

2.控制电路设计:a.采用微控制器或专用的开关电源控制IC来实现对开关管的控制和保护功能。

b.设计反馈电路,实时监测输出电压和电流,并通过控制电路对其进行调节。

3.开关电路设计:a.选择适当的功率开关管、二极管和电容,以满足最大输出功率和高效转换的要求。

b.设计恰当的开关电路拓扑结构,如半桥、全桥等,以提高功率密度和性能。

4.输出电路设计:a.通过输出变压器降低输出电压并提高输出电流。

b.根据输出电流的需求选择合适的电感和电容进行滤波和稳压。

5.保护电路设计:a.设置过载保护,当输出电流超过设定值时,自动切断开关管的导通。

b.设置过温保护,当开关管温度达到设定值时,自动切断开关管的导通。

6.效率改进措施:a.选择高效的开关器件,减小开关管的导通和截断过程中的能量损耗。

b.优化电路结构和参数,减小电源电路的损耗和杂散产生。

7.调试和优化:a.进行原理性实验,验证电路的基本工作原理和性能。

b.对电路进行稳定性和可靠性的测试,确定电路在不同负载下的性能。

四、预期效果本设计方案旨在实现大功率可调开关电源的设计,具有可调电压和电流的功能,并满足1200W的最大输出功率。

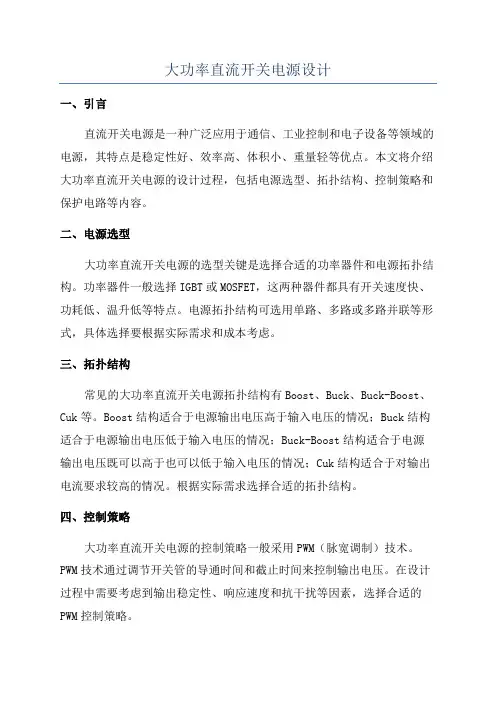

大功率直流开关电源设计

大功率直流开关电源设计

大功率直流开关电源设计一、引言直流开关电源是一种广泛应用于通信、工业控制和电子设备等领域的电源,其特点是稳定性好、效率高、体积小、重量轻等优点。

本文将介绍大功率直流开关电源的设计过程,包括电源选型、拓扑结构、控制策略和保护电路等内容。

二、电源选型大功率直流开关电源的选型关键是选择合适的功率器件和电源拓扑结构。

功率器件一般选择IGBT或MOSFET,这两种器件都具有开关速度快、功耗低、温升低等特点。

电源拓扑结构可选用单路、多路或多路并联等形式,具体选择要根据实际需求和成本考虑。

三、拓扑结构常见的大功率直流开关电源拓扑结构有Boost、Buck、Buck-Boost、Cuk等。

Boost结构适合于电源输出电压高于输入电压的情况;Buck结构适合于电源输出电压低于输入电压的情况;Buck-Boost结构适合于电源输出电压既可以高于也可以低于输入电压的情况;Cuk结构适合于对输出电流要求较高的情况。

根据实际需求选择合适的拓扑结构。

四、控制策略大功率直流开关电源的控制策略一般采用PWM(脉宽调制)技术。

PWM技术通过调节开关管的导通时间和截止时间来控制输出电压。

在设计过程中需要考虑到输出稳定性、响应速度和抗干扰等因素,选择合适的PWM控制策略。

五、保护电路为了保护电源和加载电路安全可靠工作,大功率直流开关电源设计中需要考虑各种保护电路。

常见的保护电路包括过压保护、欠压保护、过流保护、过温保护等。

通过合理设计和配置相应保护电路,可以降低故障风险,提高系统可靠性。

六、性能要求大功率直流开关电源设计中需要满足一定的性能要求,如输出电压稳定性、效率、负载能力等。

输出电压稳定性要求越高时,需要采用更精确的控制策略和更优秀的器件;效率越高时,要选择低损耗的器件和优化设计;负载能力要求越高时,需考虑电路稳定性、散热设计等因素。

七、设计实例以下是一个大功率直流开关电源的设计实例:1.选型:-功率器件:采用IGBT,因其开关速度快,适合高频开关模式。

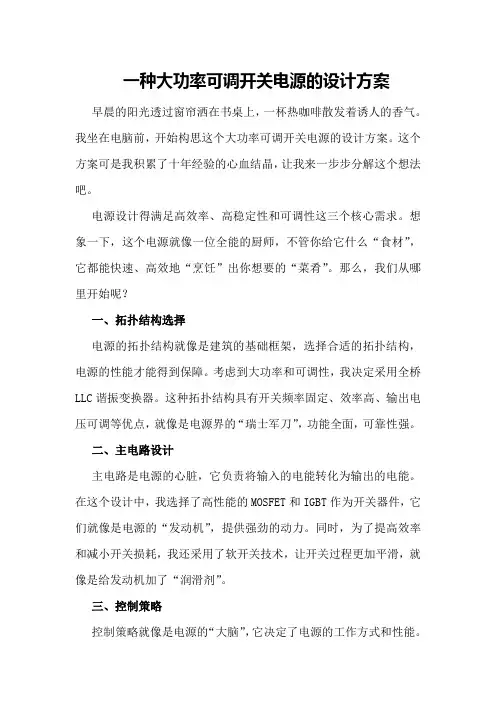

一种大功率可调开关电源的设计方案

一种大功率可调开关电源的设计方案

一种大功率可调开关电源的设计方案早晨的阳光透过窗帘洒在书桌上,一杯热咖啡散发着诱人的香气。

我坐在电脑前,开始构思这个大功率可调开关电源的设计方案。

这个方案可是我积累了十年经验的心血结晶,让我来一步步分解这个想法吧。

电源设计得满足高效率、高稳定性和可调性这三个核心需求。

想象一下,这个电源就像一位全能的厨师,不管你给它什么“食材”,它都能快速、高效地“烹饪”出你想要的“菜肴”。

那么,我们从哪里开始呢?一、拓扑结构选择电源的拓扑结构就像是建筑的基础框架,选择合适的拓扑结构,电源的性能才能得到保障。

考虑到大功率和可调性,我决定采用全桥LLC谐振变换器。

这种拓扑结构具有开关频率固定、效率高、输出电压可调等优点,就像是电源界的“瑞士军刀”,功能全面,可靠性强。

二、主电路设计主电路是电源的心脏,它负责将输入的电能转化为输出的电能。

在这个设计中,我选择了高性能的MOSFET和IGBT作为开关器件,它们就像是电源的“发动机”,提供强劲的动力。

同时,为了提高效率和减小开关损耗,我还采用了软开关技术,让开关过程更加平滑,就像是给发动机加了“润滑剂”。

三、控制策略控制策略就像是电源的“大脑”,它决定了电源的工作方式和性能。

在这个方案中,我采用了PID控制算法,它可以根据输出电压和电流的变化,自动调整开关器件的导通和关断时间,确保输出电压的稳定性和可调性。

PID控制算法就像是电源的“自动驾驶系统”,让电源在复杂环境下也能稳定运行。

四、保护措施电源的安全性能是至关重要的,就像汽车的安全气囊一样,关键时刻能救命。

在这个设计中,我增加了过压保护、过流保护、短路保护等多种保护措施,确保电源在各种异常情况下都能迅速做出响应,保护电路不受损害。

五、散热设计大功率电源在运行过程中会产生大量的热量,就像高性能的跑车在高速行驶时会产生热量一样。

为了防止电源过热,我采用了散热器加风扇的散热方式,确保电源在长时间运行过程中,温度始终保持在合理范围内。

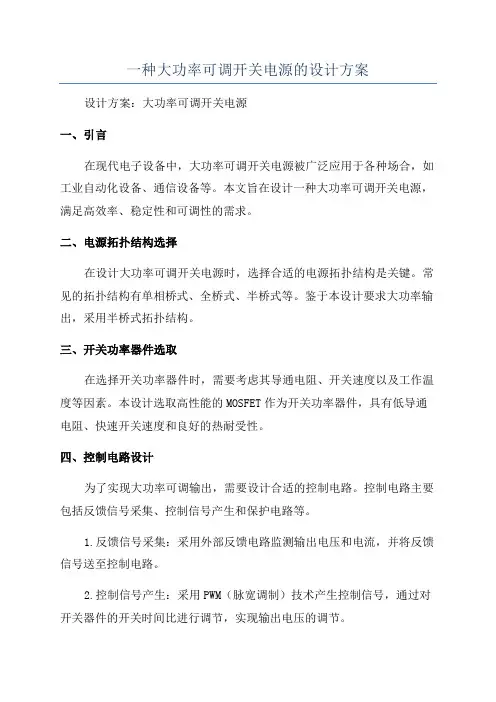

一种大功率可调开关电源的设计方案

一种大功率可调开关电源的设计方案

一种大功率可调开关电源的设计方案设计方案:大功率可调开关电源一、引言在现代电子设备中,大功率可调开关电源被广泛应用于各种场合,如工业自动化设备、通信设备等。

本文旨在设计一种大功率可调开关电源,满足高效率、稳定性和可调性的需求。

二、电源拓扑结构选择在设计大功率可调开关电源时,选择合适的电源拓扑结构是关键。

常见的拓扑结构有单相桥式、全桥式、半桥式等。

鉴于本设计要求大功率输出,采用半桥式拓扑结构。

三、开关功率器件选取在选择开关功率器件时,需要考虑其导通电阻、开关速度以及工作温度等因素。

本设计选取高性能的MOSFET作为开关功率器件,具有低导通电阻、快速开关速度和良好的热耐受性。

四、控制电路设计为了实现大功率可调输出,需要设计合适的控制电路。

控制电路主要包括反馈信号采集、控制信号产生和保护电路等。

1.反馈信号采集:采用外部反馈电路监测输出电压和电流,并将反馈信号送至控制电路。

2.控制信号产生:采用PWM(脉宽调制)技术产生控制信号,通过对开关器件的开关时间比进行调节,实现输出电压的调节。

3.保护电路:为了确保开关电源的稳定性和可靠性,需要设计过压保护、过流保护以及温度保护等保护电路。

五、过渡过程优化设计由于大功率可调开关电源在输出电流和电压的调整过程中,容易出现过渡过程中的不稳定情况,需要进行优化设计。

1.输出滤波电路:采用适当设计的LC滤波电路,在输出端滤除高频噪声和谐波,确保输出电压和电流的稳定性。

2.脉宽调制优化:通过对控制信号的优化,减少输出电压和电流调节过程中的波动。

3.反馈控制算法:采用先进的控制算法,如PID控制算法,提高输出电压和电流的稳定性。

六、输出电路保护设计在大功率可调开关电源设计中,保护电路的设计尤为重要。

常见的保护功能包括过压保护、过流保护、过温保护等。

1.过压保护:通过监测输出电压,当输出电压超过预设范围时,立即切断开关器件,以防止输出负载受损。

2.过流保护:通过监测输出电流,当输出电流超过预设范围时,立即切断开关器件,以避免开关器件和输出负载过载。

大功率开关电源设计

大功率开关电源设计

大功率开关电源设计1. 引言大功率开关电源是一种能够稳定输出高功率电能的电源系统。

它在工业、通信、医疗等领域得到广泛应用。

本文将介绍大功率开关电源的设计原理、关键性能指标和具体设计步骤。

2. 设计原理大功率开关电源的设计原理基于切换电路的工作方式。

开关电源通过快速开关电路的状态,控制输入电压在输出端之间的传递。

这种工作方式能够实现高效能的电能转换和稳定的输出。

3. 关键性能指标大功率开关电源的性能主要体现在以下几个关键指标上:3.1 输出功率输出功率指的是开关电源可以稳定输出的最大功率。

设计大功率开关电源时,需要根据具体应用需求确定所需的输出功率。

3.2 效率效率是指输入功率与输出功率之间的比值。

大功率开关电源的设计需考虑如何提高电能的转化效率,以达到节能的目的。

3.3 稳定性稳定性是指开关电源在不同输入电压、负载变化等工况下输出电压的波动程度。

大功率开关电源应具备良好的稳定性,以确保输出电压的可靠性和稳定性。

3.4 输出电压纹波输出电压纹波是指输出电压在工作周期内的变化量。

较小的输出电压纹波意味着电源输出更加稳定,能够满足特定应用的要求。

3.5 开关频率开关频率是指开关电源进行切换的速率。

高频开关电源具有更高的效率和较小的元件体积,但也带来了更大的电磁干扰和更高的开关成本。

4. 设计步骤设计大功率开关电源的步骤如下:4.1 确定输出功率和电压根据实际应用需求,确定所需的输出功率和电压。

4.2 选择变换器拓扑结构根据设计要求和特定应用,选择合适的变换器拓扑结构,如Boost、Buck、Buck-Boost等。

4.3 计算元件参数根据选定的拓扑结构和设计要求,计算出所需的元件参数,包括电感、电容、开关管等。

4.4 电路仿真与验证使用相关电路仿真软件对设计的电路进行验证和优化,确保其满足设计要求和性能指标。

4.5 PCB布局和布线将设计好的电路布局在PCB上,并进行合理的布线,避免信号干扰和功率损耗。

大功率电源的设计(1)

大功率电源的设计(1)

2 几种MOSFET驱动电路介绍及分析:
2.1 不隔离的互补驱动电路
图1(a)为常用的小功率驱动电路,简单可 靠成本低。适用于不要求隔离的小功率开 关设备。图1(b)所示驱动电路开关速度很快, 驱动能力强,为防止俩个MOSFET管直通,通 常串接一个0.5~1Ω小电阻用于限流,该电路 适用于不要求隔离的中功率开关设备。这 两种电路结构特简单。
2.2 隔离的驱动电路 (1)正激式驱动电路
电路原理图如图3(a)所示,N3为去磁绕组,S2 为所驱动的功率管。R2为防止功率管栅极、 源极端电压振荡的一个阻尼电阻。因变压 器漏感较小,且从速度方面考虑,一般R2较小, 故在分析中忽略不计。
其工作波形分为两种情况,一种为去磁绕组 导通的情况,见图4(a);一种为去磁绕组不 导通的情况,见图4(b)。
1引言:
开关电源由于体积小、重量轻、效率高等 优点,应用已越来越普及。MOSFET由于开 关速度快、易并联、所需驱动功率低等优 点已成为开关电源最常用的功率开关器件 之一。而驱动电路的好坏直接影响开关电 源工作的可靠性及性能指标。一个好的 MOSFET驱动电路的要求是:
(1)开关管开通瞬时,驱动电路应能提供足 够大的充电电流使MOSFET栅源极间电压 迅速上升到所需值,保证开关管能快速开通 且不存在上升沿的高频振荡;
对于开关频率小于100kHz的信号一般取 (400~500)kHz载波频率较好,变压器选用较 高磁导如5K、7K等高频环形磁芯,其原边磁 化电感大小约1毫亨左右为好。这种驱动电 路仅适合于信号频率小于100kHz场合,因信 号频率相对载波频率太高的话,相对延时太 多,且所需驱动功率增大,UC3724和UC3725 芯片发热厉害温升较高,故100kHz以上开关 频率仅对较小极电容的MOSFET才可以。

毕业论文-大功率直流开关电源设计【范本模板】

毕业论文-大功率直流开关电源设计【范本模板】

摘要开关电源具有效率高、体积小、重量轻等显著特点。

目前世界各国都有广泛的应用,特别是对大容量高频开关电源的研究和开发已成为当今电力电子学的主要研究领域,并派生了很多新的研究方向。

本文的主要内容就是研制一种高性能、大功率直流开关电源.本文详细分析了高性能、大功率直流开关电源的工作原理,并提出了主电路和控制电路的详细设计方案.在此基础上,完成了整个系统的硬件电路设计和软件程序的编制,并对电源装置的硬件和软件进行了调试和修改。

在分析原理的基础上,本文从三相桥式不控整流、全桥变换器、高频变压器、滤波电路等环节对该系统的主电路进行了阐述,同时探讨了该电源系统实现大功率的解决方案,即采用多个电源模块并联运行.本文还探讨了多个电源模块并联运行时的自动均流技术,并详细介绍了基于平均值的自动均流电路。

在电压调节环节上,详细分析了基于UC3825控制芯片的PWM控制电路。

本文研制的直流开关电源具有输出电压可调、输出电流大、纹波小等特点,而且还具有换档、远程控制等功能。

实验结果表明它基本达到设计要求,从而验证了理论分析的正确性,具有广阔的应用前景。

关键词:DC—DC变换器,开关电源,均流,高频变压器,PWM控制ABSTRACTSwitching power has many remarkable characteristics such as high efficiency,smallness and lightness. Countries all over the world have extensive application in switching power, especially research on large capacity high-frequency switching powernowadays has already become the main research field of power electronics and many new research directions has derived from it。

DSP的大功率开关电源的设计方案

DSP的大功率开关电源的设计方案
ADC采样模块首先对ADC进行初始化,确定ADC通道的级联方式,采样时间窗口预定标,转换时钟预定标等。然后启动ADC采样,定义三个数组依次存放电压、电流和温度的采样结果,对每一个信号采样8次,经过移位还原后存储到相应的数组中,共得到3组数据。如果预定的ADC中断发生,则转人中断服务程序,对采样的数据进行分析、处理和传输。以电压采样为例,其具体的流程图。
1 .电源的总体方案
本文所设计的开关电源的基本组成原理框图,主要由功率主电路、DSP控制回路以及其它辅助电路组成。
开关电源的主要优点在“高频”上。通常滤波电感、电容和变压器在电源装置的体积和重量中占很大比例。从“电路”和“电机学”的有关知识可知,提高开关频率可以减小滤波器的参数,并使变压器小型化,从而有效地降低电源装置的体积和重量。以带有铁芯的变压器为例,分析如下:
DSP的大功率开关电源的设计方案
引 言:
信息时代离不开电子设备,随着电子技术的高速发展,电子设备的种类与日俱增,与人们的工作、生活的关系也日益密切。任何电子设备又都离不开可靠的供电电源,它们对电源供电质量的要求也越来越高。
目前,开关电源开关电源以具有小型、轻量和高效的特点而被广泛应用于电子设备中,是当今电子信息产业飞速发展不可缺少的一种电源。与之相应,在微电子技术发展的带动下,DSPDSP芯片的发展日新月异,因此基于DSP芯片的开关电源拥有着广阔的前景,也是开关电源今后的发展趋势。
图1 系统组成框图
设铁芯中的磁通按正弦规律变化,即φ= φMsinωt,则:
电流采样的原理与电压采样类似,只是在电路中要通过电流传感器将电流信号转换为电压信号,然后再进行采集。

大功率TOPSwitch开关电源的设计

大功率TOPSwitch开关电源的设计
【 摘 要1 本 文介绍 了一种新一代 T O P S w i t c h大功 率开 关电源的设计方法 , 对关键 电路参数做 出了重点分析 , 并给出了设计 实例 。
【 关键词】 T O P S w i t c h ; 大功率 ; 设计
Th e De s i g n o f t h e Ne w Ge n e r a t i o n TOPS wi t c h Hi g h - po we r S wi t c h i n g P owe r S u pp l i e s GUO Ta o
【 A b s t r a c t ] T h e d e s i g n m e t h o d o f t h e n e w g e n e r a t i o n T O P S w i t c h i n h i g h — p o w e r s w i t c h i n g p o w e r s u p p l i e s i s i n t r o d u c e d , t h e k e y c i r c u i t p a r a m e t e r
2 0 1 3年
第 3期
S C I E N C E&T E C H N OL OG Y I N F O R MA T I O N
O机械 与电子 0
科技信息
大功率 T O P S w i t c h 开关电源的设计
郭 韬 ( 中国 电子科 技集 团公 司 第 四十 一研 究所 。 安徽 蚌 埠 2 3 3 0 0 6 )
0 引言
随着 P WM技 术的不 断发 展和完善 .开关 电源得到 了广 泛 的应 用. 以往开关 电源的设计通常采用控制 电路 与功率管相分离 的拓扑结 构. 但这种方案存在成本高 、 系统可靠性低等 问题 。 美国功率集 成公 司 ( P 0 w e r I n t e g r a t i 0 n I n c . . 以下简称 P I 公司) 开发的 T 0 P s w i t c h系列新 型 智 能高频开关 电源集成芯片很好地解决 了这些 问题 。 该系列芯片将 自 启动电路 、 功率开关管 、 P WM控 制电路及保护 电路等 集成 在一起 , 高 密度的电路集成保证 了电源的高可靠性 .降低 了产 品的电磁 干扰 , 降 低了产品 的成本 . 并且大 幅度 提高了 电源 的效 率 , 简化 了 品的开发周期 . 使开关 电源发展到一个新 的时 代 但由于前几代 T o p s w i t c h 普遍存 在输出功率受 限的不足之处 . 使其 C L X S F D 在要求有较大输 出功率 的电源应用 中受 到很 大的限制 。针对 这种情 图1 T 0P 2 4 9 Y封装及管脚 况. P 0 w e r I n t e g r a t i 0 n s 公 司又推 出 了 T O P S w i t c h的第 四代单 芯片 高压 控制管脚( C ) : 用 于调节 占空 比的误差放大器与电流输入脚 。 I C系列 : T O P S w i t c h — G X系列。 电压检测 管脚 ( L ) : 具 有欠压保 护 、 过压保 护 、 减少 D m a x 的线性 T O P S w i t c h — G X单芯 片高压 I c系列 将高压 功率 M O S F E T 、 P WM 控制 、 故 障保 护和其 他控 制电路 , 高性价 比地集成在单 片 C MO S 芯片 前馈及远程开关等功能。 外部 限流管脚( x) : 用于外部电流限制值设置 的输入脚 。 上 其 内建特性包括 用于在启动时 消除过冲和降低元件 应力 的软启 源极管脚 ( S ) : 将其 连接 至输出 MO S F E T源极时可得 到高压功率 动、 减小 E M I 的频 率抖动 、 欠压保 护和过 压保护 、 可编程 限流等优异 回馈 。 特性 。 频率管脚 ( F ) : 用于选择开关频率的输入脚 。 与T O P S w i t c h — G X系列其它产品一样 . T O P 2 4 9 Y采用了单芯片控 漏极管脚 ( D : 高压功率 MO S F E T漏极输 出。 制 的设计理念 . 而且只有 很少的三 四个 外围元器件 , 这就 使得相同设 由T O P 2 4 9 Y构成 2 5 0 W( 4 8 V / 5 . 2 A) 大功 率高效 开关 电源 的 电路 计 的电源尺寸更小 、 待机效率更高 、 系统成本更低 , 并保持 了用途广泛 和设计简单 的特色 . 使电源设计能为 2 5 0 W 以下 的应用创造 出高性价 如 图 2所 示 比的方案 本 文 采 用 目前 大 功 率 单 片 电源 I c芯 片 : T O P 2 4 9 Y.具 体 分 析 了 T O P 2 4 9 Y开 关 电源 的 工 作 原 理 .并 详 细 介绍 了 T O P 2 4 9 Y 型 芯片 在 大 功 率开关 电源应用中关键 电 路参数 的设计方法.并给 出了设计实例 使电源最 大输出功率达到了 2 5 0 W. 对单芯 片 T O P S w i t c h在大 功率 开 关 电源 领 域 内 的 应用研究具有指 导意义

大功率开关电源的电感参数设计

大功率开关电源的电感参数设计
1. . 1线路 构 成 2
图 3 B ot os变换 器 等 效 电路 1 . 工作原 理 .2 2 图 1B c uk变换 器 等 效 电路 1 . 作 原 理 .2工 1


Байду номын сангаас


Is
图 2电 感 电流 曲线 图 在 T 的 导通 阶段 , 0时刻 到 t 时刻 , 过 电感 线 圈 L的 电 流 r 即 l 流 i i 在 电感 线 圈 L未饱 和 前 , s. =. , 电流 i呈 线性 增 加 。电 流 i除 了给负 , 载 R提 供 电 流 I 外 , 给 电容 c充 电 , i I+ , 为 充 电 电流 , o 还 即 L Oii = 负 载 R两 端 的 电压 为 V 。 o 在 T 截 止 阶段 ,- r h t时刻 , 由于 线 圈 L中存 在 磁 场 ,r 止 时 , .截 r 为保 持 其 电流 i不 变 , 圈 L两 端 的 电压极 性 将 翻 转 。 电流 i呈线 线 性 下 降 , i I 时 ,i仍 可 为 电 容 c提 供 充 电 电 流 , i I 时 , 当 LO > . 在 L O 电 < 容处 于 放 电状 态 , 时 I= 5 i为 放 电 电流 。 工 作 中 , 、 o 这 o i" , i 在 I v 始终 o 维持 不 变 。 如 图 2 示 , 在 周 期 T 内 , 下 降 连续 变 化 , i始终 不 为 所 i s 上升 但 。
211稳 态分 析 ..
( ) 满 足流 经 电感 线 圈 L的 电 流 i连 续性 的要 求 , 析 电感 1从 分
管理 和 组织 管 理 的重 要依 据 , 同时 也成 为 了企 业进 行 优 化技 术 和 增 式 中 , 习项 △a 每 炉 喷吹 结束 后 及 时学 习 实 际数 据 , 预测 加 效 益 的重 要理 论 支 撑 , 学 在 并 实现 了企 业 生 产管 理 的有 效提 高。 下一 炉 y F x 。 -(值 ) 操作 指 令记 录和设 备 状 态记 录 : 对 炼 钢 企业 操 作 过程 中出 现 在 人 工智 能 方法 : 的问 题进 行 责任 确 定 和具 体 故 障分 析 时 , 要 通 过 对 系统 操作 过 就需 此 种 方法 主要 是 科 学 家 根 据人 类 的思 维 模 式 对 机 器 进 行 模 拟 程 中记 录 的 完 整数 据 进 行 细 致 的分 析 并 以此 作 为 对机 器 和 系统 故 决 策 , 是 在 吸取 了众 多 的 人类 生 产 经验 的过 程 中提 高 了模 型 的弹 障 的分 析 依 据 , 而 找 出故 障发 生 的原 因 , 它 进 由相 关 的技 术人 员 进 行 性 , 一 定 意义 上 弥补 了传统 的生产 模 型不 足 。 在 故 障 分析 找 出解 决 的 方法 , 免在 以后 的操 作过 程 中出现 相 类 似 的 避 4 管 理功 能 . 5 问题 , 着时 间 的推 移 , 产 的故 障也 会相 应 的 减少 。 随 生 企 业 的 炼 钢生 产 管 理 的 过 程 主要 就 是 信 息 收集 和物 流 相 结 合 5结 束语 的生 产 过 程 , 了达 到 理 想 的 生产 过 程 管 理 , 必 须 重 视 信 息 和物 为 就 通过 对使 用 该项 技 术 的 企业 进 行 跟踪 调 查 , 们 发现 了此项 技 我 流 的收 集 和管 理 , 用 转 炉动 态 炼 钢 的过 程 中要使 用 强 大 的 信息 术 与 其他 技 术相 比具 有很 多 的优 点 : 学 的设 计 、 装 合 理 、 能 齐 在使 科 安 功 采集系统 , 做好信息处理工作 , 以达到实现过程级控制。 这一功能主 全 等 , 作 的过 程 中实 现 了企 业 对 过 程 级 控制 的完 成 , 在工 促进 了产 要 侧 重 两个 方 面 : 量 的 增加 , 证 了产 品的 质量 。这 项技 术 不 仅 可 以在 本行 业 使 用也 保 炼钢企业必须具备了高速的网络系统 , 对于数据 的采集能够实 可 以被 用 于其他 行 业 。 我们 在 发现 其 优点 的 同时 也 看到 了其在 生 产 现 完 整 的收 集 ,可 以通 过 网络 传 输 到 企业 内部 生 产 管 理 的局 域 网 过程中的问题 , 比如在操作 系统中对某些设备的控制方面还有待修 上 , 行 系 统 的收 集 整 理 。炼 钢 厂 4 炉 系 统包 括 三 个 子 系统 : 进 #转 转 正和提高。我们需要在实际的生产过程中善于发现问题 , 以实现企 炉本 体 子 系统 , 炉煤 气 回收子 系 统 , 余 热利 用 子 系统 。 过对 业 利 益 最大 化 为 目标 , 断 的完 善 该系 统 。 转 转炉 通 不 网络传输收集的数据进行整合和分析可以成为企业 内部进行优化

大功率低压大电流开关电源的设计-设计应用

大功率低压大电流开关电源的设计-设计应用

大功率低压大电流开关电源的设计-设计应用? 本文介绍了一种大功率低压大电流开关电源的设计方案,该电源满载输出功率为60kW(5000AP12V),采用软开关移相全桥控制方式,实现了零电压软开关;控制电路中采用了稳压稳流自动转换方案,实现了输出稳压稳流的自动切换,提高了输出性能;采用多个变压器串并联结构,使并联的输出整流二极管之间实现自动均流;设计并使用了容性功率母排,减小了系统中的振荡,减小了功率母排的发热,达到了令人满意的实验结果。

1 引言在电镀行业里,一般要求工作电源的输出电压较低,而电流很大。

电源的功率要求也比较高,一般都是几千瓦到几十千瓦。

目前,如此大功率的电镀电源一般都采用晶闸管相控整流方式。

其缺点是体积大、效率低、噪音高、功率因数低、输出纹波大、动态响应慢、稳定性差等。

本文介绍的电镀用开关电源,输出电压从0~12V、电流从0~5000A 连续可调,满载输出功率为60kW.由于采用了ZVT软开关等技术,同时采用了较好的散热结构,该电源的各项指标都满足了用户的要求,现已小批量投入生产。

2 主电路的拓扑结构鉴于如此大功率的输出,高频逆变部分采用以IGBT为功率开关器件的全桥拓扑结构,整个主电路如图 1 所示,包括:工频三相交流电输入、二极管整流桥、滤波器、滤波电感电容、高频全桥逆变器、高频变压器、输出整流环节、输出LC 滤波器等。

隔直电容Cb 是用来平衡变压器伏秒值,防止偏磁的。

考虑到效率的问题,谐振电感LS 只利用了变压器本身的漏感。

因为如果该电感太大,将会导致过高的关断电压尖峰,这对开关管极为不利,同时也会增大关断损耗。

另一方面,还会造成严重的占空比丢失,引起开关器件的电流峰值增高,使得系统的性能降低。

图1 主电路原理图3 零电压软开关高频全桥逆变器的控制方式为移相FB2ZVS 控制方式,采用Unitrode 公司生产的UC3875N。

超前桥臂在全负载范围内实现了零电压软开关,滞后桥臂在75 %以上负载范围内实现了零电压软开关。

一种大功率可调开关电源的设计方案

一种大功率可调开关电源的设计方案

1.引言开关电源作为线性稳压电源的一种替代物出现,其应用与实现日益成熟。

而集成化技术使电子设备向小型化、智能化方向发展,新型电子设备要求开关电源有更小的体积和更低的噪声干扰,以便实现集成一体化。

对中小功率开关电源来说是实现单片集成化,但在大功率应用领域,因其功率损耗过大,很难做成单片集成,不得不根据其拓扑结构在保证电源各项参数的同时尽量缩小系统体积。

2.典型开关电源设计开关电源一般由脉冲宽度调制(PWM,Pulse Width Modulation)控制IC(Integrated Circuit)和功率器件(功率MOSFET 或IGBT)构成,且符合三个条件:开关(器件工作在开关非线性状态)、高频(器件工作在高频非接近上频的低频)和直流(电源输出是直流而不是交流)。

2.1 控制IC以MC33060 为例介绍控制IC。

MC33060 是由安森美(ON Semi)半导体公司生产的一种性能优良的电压驱动型脉宽调制器件,采用固定频率的单端输出,能工作在-40℃至85℃。

其内部结构如图1 所示[1],主要特征如下:1) 集成了全部的脉宽调制电路;2) 内置线性锯齿波振荡器,外置元件仅一个电阻一个电容;3) 内置误差放大器;4) 内置 5V 参考电压,1.5%的精度;5) 可调整死区控制;6) 内置晶体管提供200mA 的驱动能力;7) 欠压锁定保护;图1 MC33060 内部结构图其工作原理简述:MC33060 是一个固定频率的脉冲宽度调制电路,内置线性锯齿波振荡器,振荡频率可通过外部的一个电阻和一个电容进行调节,其振荡频率如(2-1)式:输出脉冲的宽度是通过电容CT 上的正极性锯齿波电压与另外两个控制信号进行比较来实现。

功率管Q1 的输出受控于或非门,即只有在锯齿波电压大于控制信号期间输出才有效。

当控制信号增大时,输出脉冲的宽度将减小,具体时序参见如下图2.图 2 MC33060 时序图控制信号由集成电路外部输入,一路送至死区时间比较器,一路送往误差放大器的输入端。

1000W大功率开关电源设计方案

1000W大功率开关电源设计方案

1000W大功率开关电源设计第1章开关电源的基本原理开关电源中的功率调整管工作在开关状态,具有功耗小、效率高、稳压围宽、温升低、体积小等突出优点,在通信设备、数控装置、仪器仪表、视频音响、家用电器等电子电路中得到广泛应用。

1.1 开关电源的组成与工作原理1.1.1 开关电源的工作原理开关电源的工作原理可以用图1-1进行说明。

图中输入的直流不稳定电压U经开关S加至输入端,S为受控开关,是一个受脉冲控制的开关调i整管。

开关S按要求改变导通或断开时间,就能把输入的直流电压U变成i矩形脉冲电压。

这个脉冲电压经过滤波电路进行平滑滤波就可得到稳定的直流输出电压U。

o(a)原理电路O O Ot(b)波形图图1-1开关电源工作原理定义脉冲占空比如下:Tt D on = (1-1) 式中,T 表示开关S 的开关重复周期:on t 表示开关S 在一个开关周期中的导通时间。

开关电源直流输出电压o U 与输入电压i U 之间具有如下关系:D U U i o = (1-2)由上面两式可以看出:(1)若开关周期T 一定,改变开光S 的导通时间on t ,即可改变脉冲占空比D ,达到调节输出电压的目的,这种保持T 不变而只改变on t 来实现占空比调节的方式,称为脉冲宽度调节(PWM)。

由于PWM式的开关频率固定,输出滤波电路比较容易设计,易实现最优化,因此PWM式开关电源用的较多。

(2)若保持on t 不变,利用改变开关频率Tf 1=来实现脉冲占空比调节,从而实现输出直流电压o U 稳压的方式,称为脉冲频率调制(PFM)。

由于开关频率不固定,所以PFM方式的输出滤波电路的设计不易实现最优化。

(3)既改变on t ,有改变T ,从而实现脉冲占空比的调节的稳压方式,称为脉冲调频调宽方式。

在各种开关电源中,以上三种脉冲占空比调节方式均有应用。

1.1.2 开关电源的构成开关电源由以下四个基本环节组成(如图1-2):(1)DC/DC 变换器:用以进行功率变换,是开关电源的核心部分。

1000W大功率开关电源设计方案

1000W大功率开关电源设计方案

1000W大功率开关电源设计第1章开关电源的基本原理开关电源中的功率调整管工作在开关状态,具有功耗小、效率高、稳压范围宽、温升低、体积小等突出优点,在通信设备、数控装置、仪器仪表、视频音响、家用电器等电子电路中得到广泛应用。

1.1 开关电源的组成与工作原理1.1.1 开关电源的工作原理开关电源的工作原理可以用图1-1进行说明。

图中输入的直流不稳定电压U经开关S加至输入端,S为受控开关,是一个受脉冲控制的开关调i整管。

开关S按要求改变导通或断开时间,就能把输入的直流电压U变成i矩形脉冲电压。

这个脉冲电压经过滤波电路进行平滑滤波就可得到稳定的直流输出电压U。

o(a)原理电路O O Ot(b)波形图图1-1开关电源工作原理定义脉冲占空比如下:Tt D on = (1-1) 式中,T 表示开关S 的开关重复周期:on t 表示开关S 在一个开关周期中的导通时间。

开关电源直流输出电压o U 与输入电压i U 之间具有如下关系:D U U i o = (1-2)由上面两式可以看出:(1)若开关周期T 一定,改变开光S 的导通时间on t ,即可改变脉冲占空比D ,达到调节输出电压的目的,这种保持T 不变而只改变on t 来实现占空比调节的方式,称为脉冲宽度调节(PWM)。

由于PWM式的开关频率固定,输出滤波电路比较容易设计,易实现最优化,因此PWM式开关电源用的较多。

(2)若保持on t 不变,利用改变开关频率Tf 1=来实现脉冲占空比调节,从而实现输出直流电压o U 稳压的方式,称为脉冲频率调制(PFM)。

由于开关频率不固定,所以PFM方式的输出滤波电路的设计不易实现最优化。

(3)既改变on t ,有改变T ,从而实现脉冲占空比的调节的稳压方式,称为脉冲调频调宽方式。

在各种开关电源中,以上三种脉冲占空比调节方式均有应用。

1.1.2 开关电源的构成开关电源由以下四个基本环节组成(如图1-2):(1)DC/DC 变换器:用以进行功率变换,是开关电源的核心部分。
