物体的受力分析
物体的受力分析
物体的受力分析单字体块物体的受力分析是物理学中的一个关键概念，它帮助我们理解和描述物体所受到的力对其运动状态的影响。
在本文中，我们将深入探讨物体受力分析的原理和应用。
1. 受力的定义和类型在物理学中，力被定义为改变物体运动状态的原因。
根据力的来源和性质，我们可以将受力分为几类。
其中，重力是指物体受到地球或其他天体吸引而产生的力；弹力是指当物体被压缩或拉伸时，所产生的力；摩擦力是指当两个物体之间有相对运动时，所产生的阻碍运动的力。
此外，还有其他力如电力、磁力等。
2. 牛顿第一定律牛顿第一定律，也被称为惯性定律，指出一个物体如果没有受到外力作用，将保持静止状态或匀速直线运动。
换句话说，在没有外力干扰的情况下，物体将继续保持其运动状态。
3. 牛顿第二定律牛顿第二定律是物体受力分析的核心概念。
它表达了力、质量和加速度之间的关系。
根据牛顿第二定律，物体所受合力等于物体的质量和加速度的乘积。
数学表达式为F = ma，其中F表示合力，m表示物体的质量，a表示物体的加速度。
4. 受力分析的步骤为了进行受力分析，我们可以按照以下步骤进行：4.1 确定物体所受的所有力首先，要确定物体所受的所有力，包括已知的外力以及可能存在的内力。
外力可以通过观察和实验得出，而内力则来自于物体内部的相互作用。
4.2 绘制力的图示在受力分析中，绘制力的图示可以帮助我们对力的方向和大小进行可视化。
例如，使用箭头表示力的方向，并使用合适的比例表示力的大小。
4.3 分解力向量对于某些复杂的情况，我们可以将力向量分解成更简单的分力，以便更好地理解和计算。
分力的方向和大小可以通过几何分析或三角函数的知识来确定。
4.4 确定合力的大小和方向通过将所有的力向量相加，可以确定物体所受合力的大小和方向。
记住，在受力分析中，向右和向上的力为正，向左和向下的力为负。
4.5 计算加速度根据牛顿第二定律，通过已知的合力和物体的质量，我们可以计算出物体的加速度。
物体的受力分析及典型例题
物体的受力（动态平衡）分析及典型例题受力分析就是分析物体的受力，受力分析是研究力学问题的基础，是研究力学问题的关键。
受力分析的依据是各种力的产生条件及方向特点。
一. 几种常见力的产生条件及方向特点。
1•重力。
重力是由于地球对物体的吸引而使物体受到的力，只要物体在地球上，物体就会受到重力。
重力不是地球对物体的引力。
重力与万有引力的关系是高中物理的一个小难点。
重力的方向：竖直向下。
2•弹力。
弹力的产生条件是接触且发生弹性形变。
判断弹力有无的方法：假设法和运动状态分析法。
弹力的方向与施力物体形变的方向相反，与施力物体恢复形变的方向相同。
弹力的方向的判断：面面接触垂直于面，点面接触垂直于面，点线接触垂直于线。
【例1】如图1 —1所示，判断接触面对球有无弹力，已知球静止，接触面光滑。
图a中接触面对球无弹力；图b中斜面对小球有支持力。
【例2】如图1 —2所示，判断接触面MO、ON对球有无弹力，已知球静止，接触面光滑。
水平面ON对球______ 支持力，斜面MO对球______________ 弹力。
【例3】如图1—4所示，画出物体A所受的弹力。
a图中物体A静止在斜面上。
b图中杆A静止在光滑的半圆形的碗中。
c图中A球光滑，0为圆心，0/为重心。
图1 —4【例4】如图1— 6所示，小车上固定着一根弯成 a 角的曲杆，杆的另一端固定一个质 量为m 的球，试分析下列情况下杆对球的弹力的大小和方向：（1）小车静止；（2）小车以加速度a 水平向右加速运动；（3）小车以加速度a 水平向左加速运动；（4）加速度满足什么条件时，杆对小球的弹力沿着杆的方向。
图1—63•摩擦力。
摩擦力的产生条件为：（1 ）两物体相互接触，且接触面粗糙； （2）接触面间有挤压;（3）有相对运动或相对运动趋势。
摩擦力的方向为与接触面相切，与相对运动方向或相对运动趋势方向相反。
判断摩擦力有无和方向的方法：假设法、运动状态分析法、牛顿第三定律分析法。
物体的受力分析
物体的受力分析一、受力分析的意义:力是改变物体运动状态的原因，要了解物体的运动，就必须对它的受力情况进行分析。
二、受力分析的基础1、正确掌握分析力的四个判据:条件判据、方向判据、性质判据、效果判据。
2、严格遵守：先重力→再弹力→后摩擦力→其它力→正确画出受力示意图的顺序3、正确掌握科学的思维方法和技巧(隔离法、整体法、假设法、极限法等)（一）弹力的有无及方向判断和大小计算专题1．弹力有无的判断“四法”(1)条件法：根据物体是否直接接触并发生弹性形变来判断是否存在弹力。
此方法多用来判断形变较明显的情况。
(2)假设法：对形变不明显的情况，可假设两个物体间弹力不存在，看物体能否保持原有的状态，若运动状态不变，则此处不存在弹力；若运动状态改变，则此处一定有弹力。
(3)状态法：根据物体的运动状态，利用牛顿第二定律或共点力平衡条件判断弹力是否存在。
(4)替换法：可以将硬的、形变不明显的施力物体用软的、易产生明显形变的物体来替换，看能否发生形态的变化，若发生形变，则此处一定有弹力。
2．弹力方向的确定(1)若接触面之一为平面，则弹力一定垂直于该平面．(2)若接触面之一为球面，则弹力一定过球心．(3)若接触面为曲面，则弹力一定垂直于曲面的过接触点的切面．(4)若接触处之一为直线，则弹力一定垂直于该直线3理想模型中的弹力比较：①轻绳：质量不计、松软、不可伸长的绳，绳中各处的张力大小相等；轻绳对物体只能产生拉力，不能产生压力；物体的运动状态改变的瞬间，拉力可以发生突变． ②轻杆：质量不计、不可伸长和压缩的杆；轻杆既能对物体产生压力，又能产生拉力，弹力方向不一定沿杆的方向；物体的运动状态改变的瞬间，拉力可以发生突变． ③弹性轻弹簧：质量不计、弹力与中心轴线重合，指向弹簧恢复原状方向．对物体能产生拉力，或压力；物体的运动状态改变的瞬间，拉力不能发生突变．例1：如图所示，将甲图中与小球接触的斜面去掉，小球无法在原位置保持静止，而把乙图中的斜面去掉，小球仍静止，故甲球受斜面的弹力，乙球不受斜面的弹力例2. 在下左图中，A 、B 两球间一定有弹力作用的是( B )例3. 在下右图中倾角为α的固定斜面上，两木块A 和B 间用轻杆相连，木A 的质量为m 1, 其与斜面的动摩擦因数为μ1；木块B 的质量为m 2, 其与斜面的动摩擦因数为μ2, 分析当两木块共同沿斜面下滑时轻杆的受力，此时轻杆受拉力还是压力？（12μμ=无弹力，12μμ<杆受拉力，12μμ>杆受压力）例4.如图1所示，四个完全相同的弹簧都处于水平位置，它们的右端皆受到大小为F 的拉力作用，而左端的情况各不相同：①中弹簧的左端固定在墙上，②中弹簧的左端受大小也为F 的拉力作用，③中弹簧的左端拴一小物块，物块在光滑的桌面上滑动，④中弹簧的左端拴一小物块，物块在有摩擦的桌面上滑动．若认为弹簧的质量都为零，以1234L L L L 、、、依次表示四个弹簧的伸长量，则( D )A 、21L L >B ．43L L >C 、13L L >D ．24L L = 例5.(2017.新课标Ⅲ)17．一根轻质弹性绳的两端分别固定在水平天花板上相距 80cm 的两点上，弹性绳的原长也为 80cm 。
受力分析的方法
受力分析的方法受力分析是工程力学中的一个重要内容，它是研究物体受到外力作用后所产生的力学效应的方法。
在实际工程中，我们经常需要对物体的受力情况进行分析，以便确保结构的稳定性和安全性。
下面将介绍一些常用的受力分析方法。
1.平衡法。
平衡法是最基本的受力分析方法之一，它基于牛顿第一定律，即物体静止或匀速运动时，受力平衡。
在进行受力分析时，我们可以利用平衡法来确定物体所受的外力大小和方向，从而进一步分析物体的受力情况。
2.力的合成与分解。
力的合成与分解是受力分析中常用的方法之一。
当物体受到多个力的作用时，我们可以利用力的合成将这些力合成为一个合力，然后再利用力的分解将合力分解为多个分力，以便更清晰地分析物体的受力情况。
3.自由体图法。
自由体图法是一种通过绘制物体受力情况的示意图来进行受力分析的方法。
在进行受力分析时，我们可以将物体从整体中分离出来，然后绘制物体的自由体图，标注出物体所受的外力和支持反力，从而进行受力分析。
4.力矩法。
力矩法是一种通过计算力对物体产生的力矩来进行受力分析的方法。
在进行受力分析时，我们可以利用力矩法来确定物体所受的外力对其产生的力矩，从而进一步分析物体的受力情况。
5.应力分析法。
应力分析法是一种通过计算物体内部的应力分布来进行受力分析的方法。
在进行受力分析时，我们可以利用应力分析法来确定物体内部各点的应力大小和方向，从而进一步分析物体的受力情况。
总结。
受力分析是工程力学中的重要内容，通过合理的受力分析可以帮助我们更好地理解物体的受力情况，确保结构的稳定性和安全性。
在实际工程中，我们可以根据具体情况选择合适的受力分析方法来进行分析，以便更好地解决工程问题。
希望本文介绍的受力分析方法对大家有所帮助。
物理受力分析的方法
物理受力分析的方法
物理受力分析是通过对物体受力情况进行研究和分析，以确定物体所受力的性质、大小和方向。
以下是一些常见的物理受力分析方法：
1. 自由体图法：将物体从它所受到的外力中抽象出来，以便观察和分析各个力的作用情况。
可以绘制一个自由体图来表示物体和作用于该物体的所有力，并考虑物体所受的力和力的性质。
2. 力的分解法：将作用在物体上的力分解为平行或垂直于某一方向的分力，以便更好地分析力的作用效果和其它因素。
这个方法特别适用于复杂的受力情况。
3. 牛顿定律：利用牛顿定律分析物体的运动和力的作用。
第一定律说物体将保持原来的状态，或保持静止或匀速直线运动，除非有一个外力作用于它。
第二定律描述了力和物体加速度之间的关系，即力等于物体的质量乘以加速度。
第三定律说明了对于每个力的作用都会有一个相等大小但方向相反的反作用力。
4. 系统分析法：分析多个物体之间的相互作用和对其的作用力。
这种方法适用于系统中的物体相互关联并相互影响的情况。
5. 能量守恒原理：利用能量守恒原理分析物体的受力和受力后的行为。
这个方法特别适用于涉及运动和能量变化的问题。
以上是一些常见的物理受力分析方法，根据具体的受力情况和问题，可以选择合适的方法进行分析。

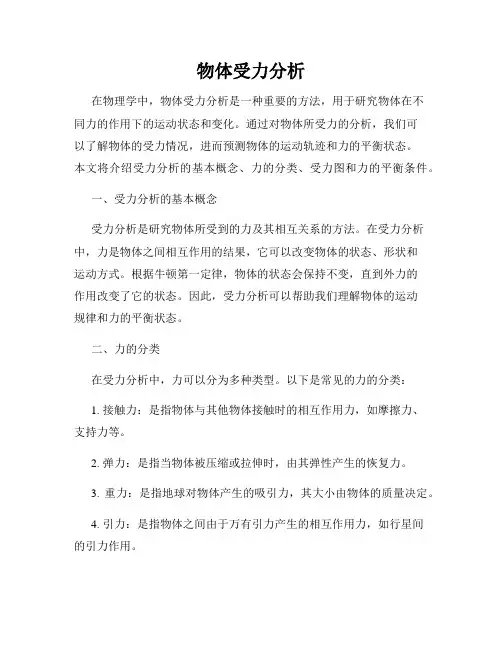

物体受力分析
物体受力分析在物理学中，物体受力分析是一种重要的方法，用于研究物体在不同力的作用下的运动状态和变化。
通过对物体所受力的分析，我们可以了解物体的受力情况，进而预测物体的运动轨迹和力的平衡状态。
本文将介绍受力分析的基本概念、力的分类、受力图和力的平衡条件。
一、受力分析的基本概念受力分析是研究物体所受到的力及其相互关系的方法。
在受力分析中，力是物体之间相互作用的结果，它可以改变物体的状态、形状和运动方式。
根据牛顿第一定律，物体的状态会保持不变，直到外力的作用改变了它的状态。
因此，受力分析可以帮助我们理解物体的运动规律和力的平衡状态。
二、力的分类在受力分析中，力可以分为多种类型。
以下是常见的力的分类：1. 接触力：是指物体与其他物体接触时的相互作用力，如摩擦力、支持力等。
2. 弹力：是指当物体被压缩或拉伸时，由其弹性产生的恢复力。
3. 重力：是指地球对物体产生的吸引力，其大小由物体的质量决定。
4. 引力：是指物体之间由于万有引力产生的相互作用力，如行星间的引力作用。
5. 阻力：是指当物体在介质中运动时，由于与介质之间的相互作用而产生的阻碍运动的力。
三、受力图受力图是受力分析中常用的工具，用于描绘力的作用方向和大小。
在绘制受力图时，我们通常使用箭头来表示力的方向，箭头的长度表示力的大小。
根据受力图，我们可以直观地了解物体所受到的各个力以及它们之间的相对大小和方向关系。
以一个典型的受力图为例，假设一个物体被施加了水平拉力和重力作用力。
受力图中，我们可以通过箭头的方向表示力的方向，箭头的长度表示力的大小。
水平拉力和重力作用力的大小可以根据实际情况进行数值上的标注。
四、力的平衡条件物体处于力的平衡状态时，各个受力之间必须满足力的平衡条件。
力的平衡条件有两个：力的合力为零、力的合力矩为零。
1. 力的合力为零：当物体受到的力合成的结果为零时，物体处于力的平衡状态。
根据向量相加的规则，可以将所有作用在物体上的力进行矢量合成，如果矢量合成的结果为零，则力的合力为零。
高一物理分析物体的受力
A.P受到3个力的作用,Q受4个力的作用.
B.P受到2个力的作用,Q受5个力的作用. F
C.P受到3个力的作用,Q受5个力的作用.
V P
Q
D.以上说法均不对.
分析:
F1
F2
P
f
Q
F
GP
F1 ′
GQ
例题二：如图，一木块放在水平桌面上，在水平方向共受到三
个力的作用，即F1，F2和摩擦力的作用，木块处于静止状态，其 中F1=10N，F2=2N，若撤去力F1，则木块在水平方向受到的摩擦 力为（ ）。
A
B
F1=10N
F2=5N
C
谢谢大家！
A.10N的滑动摩擦力,方向向左
B.10N的静摩擦力,方向向右
F1
F2
C. 2N的滑动摩擦力,方向向左 D. 2N的静摩擦力,方向向右
1)
F2 f
F1
f+F2=F1
f=F1-F2=10-2N=8N
2)撤去F1后:
F2
f
f=F2=2N＜8N
故选 D
作业 1、如图，重100牛的物体放在水平面上，它与水平面间
分析物体的受力
受力分析四依据
一、力的物质性：任何一个力都不可能脱离物体而 单独存在，必须同时与两个物体相联系，即施力物 体和受力物体。
二、力的条件性：依据各种力产生和存在的条件以 及特性进行受力分析。在分析某个力是否存在时， 必须根据该力产生的的条件是否完全具备来判断。 比如：两物体若未直接接触，则不存在弹力和摩擦 力；两个物体直接接触，但没有相互挤压，则不存 在弹力，也不存在摩擦力；两个物体接触面光滑， 则一定不存在摩擦力等等
பைடு நூலகம்
并分析周围有哪些物体对研究对象施加了力的作用。
受力分析的方法
受力分析的方法
受力分析是研究物体所受到的力的大小、方向和性质的一种方法。
通过受力分析，我们可以了解物体所受力的组合，以及力的作用对物体的影响。
以下是一些常用的受力分析方法：
1. 全局受力分析法：将物体作为一个整体来考虑，分析物体所受到的所有力，包括重力、支持力、摩擦力等。
通过综合考虑所有的力，可以得出物体的运动状态和受力平衡条件。
2. 部分受力分析法：将物体分解为多个部分或组件，分析每个部分所受到的力。
这种方法常用于复杂的物体或系统，通过对各个部分的受力进行分析，可以得出整个系统的受力情况。
3. 自由体受力分析法：将物体与其它物体或系统分离，将其作为一个独立的自由体进行受力分析。
在分析自由体时，通常只考虑物体所受到的外界力，忽略物体对其他物体的作用力。
4. 牛顿第三定律受力分析法：根据牛顿第三定律，任何两个物体之间的作用力和反作用力大小相等、方向相反。
通过观察物体对其他物体的作用力，可以推测物体所受到的反作用力。
5. 受力平衡分析法：对于静止物体或力的合力为零的物体，根据受力平衡条件进行受力分析。
通过分析物体所受到的力，可以确定物体所处的平衡状态，或者计算出缺失的力。
通过以上受力分析方法，我们可以更好地理解物体所受到的力，进一步研究物体的运动状态和力的影响。
物体的受力分析
方向
总是竖直向下 跟水平面垂直
大小
特点
重心（重心 不一定在物 体上）
G mg
1.弹簧的弹 力直于 1. 两个物 体直接接触， 接触面，指向被压 或支持物体。 2.发生弹性 2.轻绳：沿绳且指 形变。 向绳收缩的方向。
摩 擦 力
有相 静 摩 1.接触 对运 擦 面粗糙 动趋 力 2.相互 势 接触 滑 3.发生 有相 动 弹性形 摩 对运 擦 变 动
2.明确研究对象所处的运动状态；
明确研究对象是平衡态，还是非平衡态。
3.隔离研究对象。
将研究对象从周围的物体中隔离出来，并分析周围有哪 些物体对研究对象施加了力的作用。
4.按顺序分析物体受到的性质力，画出受力分析示意图
⑴重力一定有:作用点在物体的重心.
⑵弹力看四周:看研究对象与跟其他物体有几个接触点(面),某个 点(面)若有挤压,则画出弹力.弹力的个数小于等于接触点（面） 的个数。
（3）摩擦力 产生条件：接触、接触面不光滑、有正 压力、发生相对运动和相对运动的趋势 方向：沿接触面，与相对运动或相对运 动趋势的方向相反 大小： 滑动摩擦力f=μN 静摩擦力f0、最大静摩擦力fm可由二力 平衡求，在近似计算时，fm近似等于f
种类 重 力
产生条件
物体在地球 表面及附近
物体的受力分析
一．什么叫物体的受力分析？
把研究对象在给定的物理环境中所有作 用力（外力）找出来，并画出受力图，这就 是受力分析。
二．受力分析的依据是什么？
1.依据力产生的条件性质
在分析某个力是否存在时，根据该力产生的的条件是否 完全具备来判断
（1）重力 产生： 物体在地面上或地面附近，由于地球 的吸引而使物体受到的力 方向：竖直向下
物体的受力分析
学生练习
第一题
A
B
F
C
第二题
F A
B
C
精品课件
共点力作用下物体的平衡
精品课件
若三块砖呢？
精品课件
例5.如图所示，质量均为m的三块木块A、B、C， 其中除A的左侧面光滑外，其余各侧面均粗糙. 当受到水平外力F时，三木块均处于静止状态. 画出各木块的受力图.
精品课件
例6．如图所示，水平传送带上的物体。
N
v
随传送带一起
G
向右匀速运动
N
f
传送带由静止
G
开始起动
精品课件
例7．如图所示，倾斜传送带上的物体。
分析物体的受力情况
T
分析结点
F
T
G
精品课件
G
分析物体受力的一般程序：
（1）明确研究对象（受力物体）。
（2）地面附近的物体一定受到地球对物体 的重力作用。
（3）根据物体所处的环境（可能的施力物 体）以及弹力、摩擦力的产生条件来分析物 体所受的弹力、摩擦力，先分析弹力再分析 摩擦力。
（4）当只是根据弹力、摩擦力的产生条件 很难做出判断时，有时可以借助二力平衡条 件来分析物体的受力情况。
N f0
N f
G
物体静止在 斜面上
G
物体沿斜面匀速 下滑
精品课件
分析物体的受力情况 例4．如图所示。
N
f
G
物体沿粗糙 斜面上滑
精品课件
分析物体的受力情况
例5．如图所示，水平传送带上的物体。
N
v
G
随传送带一起
向右匀速运动
N
f G
传送带由静止开 始起动
专题：物体的受力分析
例1、放在水平桌面上静止的西瓜。
受力物 力
施力物
重 力 地球
西瓜 支持力
桌子
重 力 地球
桌子 压 力 西瓜
支持力 地面
例2、水平地面上向右做匀速直线运动的汽车。
受力物 力
施力物
例3、被电线悬吊静止的电灯。
受力物 力
施力物
例4、用力F把一木块压在墙面上静止。
受力物 力
施力物
例5、静止在斜面上的木块。
【练习 】关于力的概念，下列说法正确的是（ ） ①两个物体只要相互接触，就一定有力的作用；
②两个不相互接触的物体之间，就一定没有力的作 用；
③有力的作用就一定有施力物体，但可以没有受力 物体; ④力不能脱力物体而独立存在． A.①②③ B.①③ C.②④ D.④
四、受力分析基本方法
1、整体法：以几个物体构成的整个系统为研究对象进行求解 的方法。在许多问题中用整体法比较方便，但整体法不能求解系 统的内力。
例：如图中，a、b两个小球相互间一定有弹力作用的 是（图中各接触面光滑，其中C、D两图中a、b两球均 用轻绳悬挂）（ ）
ABC
D
E
F
3、从力的性质（条件）判断，寻找产生原因；（重力、弹力、摩擦力）
③摩擦力
产生条件：接触、接触面不光滑、有正压力、发生相对运动和相对运动的 趋势（接触力，有摩擦力必有弹力） 作用点及方向：沿接触面，与相对运动或相对运动趋势的方向相反 大小： （1小）与滑接动触摩面擦对力物f=体μ的FN支，持动力摩等擦大因。数μ，FN指物体对接触面的正压力，其大 （2）静摩擦力f可由二力平衡条件求出，最大静摩擦力fm略大于滑动摩擦力， 在近似计算时，fm近似等于滑动摩擦力。 （摩擦力既可以充当阻力，也可以充当动力） 初中阶段弹力的大小通过平衡力求出。
物体的受力分析
3.摩擦力 产生条件：接触、接触面不光滑、有正压力、发生相 对运动和相对运动的趋势（接触力、被动力，有摩 擦力必有弹力） 方向：沿接触面，与相对运动或相对运动趋势的方向 相反 大小： （1）.滑动摩擦力f=μFN，动摩擦因数μ，FN指物体对 接触面的正压力，其大小与接触面对物体的支持力 等大. （2）.静摩擦力f可由二力平衡条件求出，最大静摩擦 力fm略大于滑动摩擦力，在近似计算时，fm近似等 于滑动摩擦力
小 结
一.分析受力的步骤: 1.确定分析的对象 2.按重力、弹力、摩擦力的顺序分析, 并作出力的示意图 二.分析受力的依据 1.产生力的条件 2.物体的运动状态
能力提升练习 １、叠放在物体C的斜面上的物体A与B,共同
沿斜面匀速下滑,下列说法正确的是( A )Ｃ
A.B物体受重力、A给的正压力、C给的支
（摩擦力既可以充当阻力，也可以充当动力）
二、受力分析基本步骤
受力分析：即分析物体的受力情况，并作出 口诀： 力的示意图
在对物体进行受力分析时要注意防止“漏力”和“添力” 重力肯定有 现象,按一定的步骤和顺序进行受力分析是防止“漏力”的最 有效的措施.一般情况下对物体进行受力分析可按照以下步骤： 1.明确研究对象，并把它从周围物体隔离出来 . 弹力查四周 2. 分析重力：地面附近的物体一定受到地球对物体的重力作 用。 动、静摩擦分仔细 3.观察跟研究对象接触的物体，并 逐个分析与这些接触物对 研究对象的弹力、摩擦力（先分析弹力，再分析摩擦力） 最后再找其他力 （当很难判断是否受弹力、静摩擦力时，可根据 假设法进 行判断.） 4.只分析研究对象 所受的力，不分析研究对象对其它物体 分析完后要检查 所施加的力. 5.为了使问题简化，将物体简化，将所有力的作用点都画在 警防“漏力”与“添力” 物体的重心上.（对杆进行受力分析时例外）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GA+GB+GC f1=f2=1.5mg f2=1.5mg A fAB=0.5mg mg
mg
fBC=0.5mg
mg
1、 反复演练，掌握重力、弹力、
摩擦力的画法。 2、 通过实例分析掌握受力分析 的概念，和技巧方法及规律。 3、 由浅入深掌握受力分析的一 般步骤，准备画出物体的受力示 意图。
情感态度价值观 1、 结合通过生活实例，和历史 背景，由浅入深学习，培养浓厚 的学习兴趣。 2、 培养学生脚踏实地，实事求 是的科学研究态度。
受力分析的方法：
整体法：以整个系统为研究对象
不涉及系统内部某物体的力和运动时
隔离法：将所确定的研究对象从周围物体中隔离
研究系统（连接体）内物体之间的作用及运动
课堂练习
1、分析斜面上的物体在下列几种 情况下的受力情况。 （1） 物体静止在斜面上 （2）物体沿光滑斜面下滑 （3）物体沿光滑斜面上滑 （4）物体沿粗糙斜面上滑 v FN v
三、正确画出物体受力示意图不要求确 定每个力的大小，但是方向必须准确。
四、检查：
防止错画力、多画力、漏画力。
A.检查每个力能否找出它的施力物体
B.一致性）
受力分析的方法技巧
1、根据其产生条件 2、假设法 3、结合物体的运动状态，运动还是静止， 匀速运动还是加速运动 4、只画性质力不画效果力
受力分析专题
1、知道受力分析的概念。 2、明确受力分析的意义。 3、掌握受力分析的步骤。 4、会运用受力分析的技巧、方法和规律 准确分析，并正确画出受力示意图。
•反复演练，掌握重力、弹力、摩擦力的画法。 •通过实例分析掌握受力分析的概念，和技巧方法及规律。 由浅入深掌握受力分析的一般步骤，准备画出物体的受力示意图。
作业布置
•基本： •例题1到例题3全部完成到作业本上 •拔高训练：
1、如图所示，分别放在粗糙的水平面上砖A和B都 处于静止状态，请画出各砖受力分析图。
2、分析水平传送带上的物体的受力 情况。
（1）物体与传送带保持相对静止一起向右匀加速 运动。 （2）随传送带匀速运动。
传送带
FN
F静
FN
v
G
G
3、倾斜传送带上的物体的受力情况。 一起向上匀速运动；一起向下匀速 运动。
F
A B
FBA
FBA静 A
FN F
F静
GA
B FAB
FAB静
GB
拓展练习
2、如图所示，分别放在粗糙斜面上的砖A 和B都处于静止状态，请画出各砖受力分析 图。 A
B
FBA
A B
FBA静
FN
FAB静
B
F静 GB FAB
GA
课堂小结
本节我们学习了受力分析的基本方法和基 本思路： 一找“对象”，二分析；已知力、重力、 弹力、摩擦力和电磁力。重下、弹垂、摩平行 （即重力竖直向下，弹力与接触面垂直，摩擦 力与接触面平行）
FN Ff FN FN
v
G
G
G
Ff
G
课堂练习
1：分析墙壁上物体的受力情况： （1）静止在竖直墙壁上； （2）沿竖直墙壁匀速下滑。
F静
F
F滑
FN
F
F
G 匀速下滑
FN
G 静止
课堂练习
2．分析光滑球的受力情况。
FN
F
F A G
FN
G
G
绳竖直
拓展练习
1、如图所示，分别放在粗糙的水平面上砖A和B 都处于静止状态，请画出各砖受力分析图。。
F v F
例1、分析水平地面上的物体在 水平拉力F的作用下列情况下的 受力情况。 （1）静止； （2）向右匀速运动。
FN F静 G
F F动 G FN v F
受力分析的步骤
一、明确研究对象：
即明确分析哪个物体的受力情况。把它从 周围 物体中隔离出来。
二、按顺序分析物体所受的力 1. 已知力 2. 重力 3. 接触力【弹力和摩擦力】 弹力 （压力，支持力，拉力） 摩擦力（动和静） （接触面，注意“触而不弹”） 4. 电场力和磁场力
学习重点
掌握受力分析的一般步骤，准确画 受力示意图
学习难点 根据受力分析的步骤、方法、技 巧准确画受力示意图（特别是弹 力和摩擦力）
1、小鸟在空中飞翔 受不受重力？ 2、小鸟为什么不会 从空中掉下来？
3、小鸟的受力情况 怎样的？
小鸟受到地球对他施加的重力， 方向竖直向下，空气阻力，方向向后， 大气压力，方向为四面八方，翅膀挥 动时空气对他产生的反作用力，方向 向前和向上，当然，不同的飞翔姿态， 力的方向也会有所不同。
古代有一种刑法叫五马分尸， 怎样分析人的受力情况？
受力分析概念
物体受力分析就是把我们要 研究的物体受到的各个力逐一 画出来。做到所画的力一个不 多, 一个不漏 ,一个不错。这就 是通常所说的画物体受力图。
例1、分析水平地面上的物体 在水平拉力F的作用下列情况 下的受力情况。 （1）静止； （2）向右匀速运动。
FN F 静 G v FN F 静
v
G
向上匀速
向下匀速
4、在水平桌面上叠放着木块P和Q， 水平力F推动两个木块做匀速直线运 动，则P和Q的受力情况。 V
P
F F1 P F2 Q F2 F F1 ′ GQ Gp+GQ
f
GP
Q
f
P+Q
F
C F
B
A
F
f1
f2
F
A+B+C
F
f1 C fCB=0.5mg fAB=0.5mg B
依据产生条件，运动状态，采用假设法。 同学们多思考，多理解，多练习，多总结。
课堂测试
1、质量为0.5kg的物体静止在水平地面上，能正确 表示受力图的是 （C）
2、物体静止在斜面上，受力情况下面那个是正确 的？ （C） A. 只受重力 B.受重力和支持力 C. 受重力、支持力和沿斜面向上的静摩擦力 D. 受重力、支持力、沿斜面向上的静摩擦力和下 滑力
