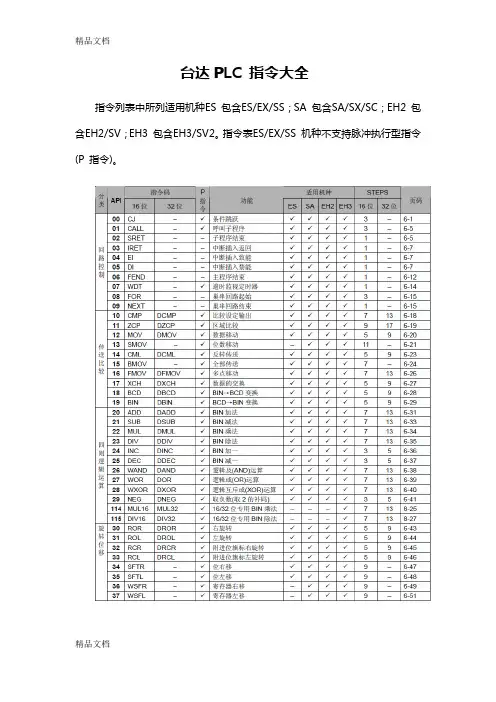

台达PLC 指令大全指令列表中所列适用机种ES 包含ES/EX/SS；SA 包含SA/SX/SC；EH2 包含EH2/SV；EH3 包含EH3/SV2。
指令表ES/EX/SS 机种不支持脉冲执行型指令(P 指令)。
如果您想要了解更多关于台达PLC 指令大全方面的信息，成都永浩机电工程技术有限公司就是一个不错的选择！成都永浩机电工程技术有限公司引进德国先进的技术，开发了艾拓利尔品牌系列流量、液位、压力产品，长期与德国许多大型仪表企业技术合作，产品不断更新换代。
研发的AP200系列压力变送器采用了先进的模块一体化设计，独立菜单操作，液晶背光显示。
产品变送器防护等级达到IP65~IP68，适应于潮湿、浸泡等恶劣环境下的使用。
成都永浩机电工程技术有限公司成立于2006年，是专注于自动化技术的领导厂商。
面对日益严峻的环境问题以及工业自动化落后的现状，永浩长期致力于自控仪表及自控系统的研发、集成，秉乘“开创智能、环保新时代”的经营使命，整合国际先进自动化技术，持续开发创新节能产品及解决方案，不断努力提升自控技术在各行业的应用和转化，以减轻环境问题对经济发展的冲击以及劳动力成本攀升对工业制造的制约。
近年来，永浩已逐步从自控仪表的提供商成功转型为整体解决方案的服务商，深耕“传感层产品”、“控制层产品”及“行业解决方案”三大业务范畴。
成都永浩机电工程技术有限公司是台达产品经销商，专注于自动化过程控制，现场仪表设计、销售服务的现代化高新技术企业，公司引进德国先进的技术，开发艾拓利尔品牌系列流量、液位、压力产品，长期与德国许多大型仪表企业技术合作，产品不断更新换代，自投入市场以来，广泛应用于石油、化工、电力、冶金、环保、制药、水处理等行业，得到了广大用户的一致好评。
公司主要产品包括：流量仪表类：电磁流量计、涡街流量计、涡轮流量计、差压式流量计、超声波流量计、金属管浮子流量计、椭圆齿轮流量计、质量流量计及热式流量开关。
台达PLCM1011-M1014的指令
台达PLCM1011-M1014的指令1、一般指令
LD 载入 A 接点
LDI 载入 B 接点
AND 串联 A 接点
ANI 串联 B 接点
OR 并联 A 接点
ORI 并联 B 接点
ANB 串联回路方块
ORB 并联回路方块
MPS 存入堆栈
MRD 堆栈读取 (指针不动)
MPP 读出堆栈
2、输出指令
OUT 驱动线圈
SET 动作保持 (ON)
RST 接点或寄存器清除
3、定时器与计数器指令
TMR 16 位定时器
CNT 16 位计数器
DCNT 32 位计数器
4、主控指令
MC 公共串联接点的连接
MCR 公共串联接点的解除
5、接点上升沿/下降沿输出指令LDP 上升沿检出动作开始
LDF 下降沿检出动作开始ANDP 上升沿检出串联连接ANDF 下降沿检出串联连接
ORP 上升沿检出并联连接
ORF 下降沿检出并联连接
6、脉冲输出指令
PLS 上升沿检出
PLF 下降沿检出
7、结束指令
END 程序结束
8、步进梯形指令
STL 程序跳至副母线
RET 程序返回主母线
9、其它指令
NOP 无动作
INV 运算结果反相P 指针
I 中断插入指针。
PLC基本指令-台达PLC
PLC基本指令:一般指令:LD 载入A 接点LDI 载入B 接点AND 串联 A 接点ANI 串联B 接点OR 并联A 接点ORI 并联B 接点ANB 串联回路方块ORB 并联回路方块MPS 存入堆栈MRD 堆栈读取(指针不动) MPP 读出堆栈输出指令:OUT 驱动线圈SET 动作保持(ON)RST 接点或寄存器清除定时器,计数器:TMR 16 位定时器CNT 16 位计数器DCNT 32 位计数器主控指令:MC 公共串联接点的连接MCR 公共串联接点的解除接点上升沿/下降沿输出指令:LDP 上升沿检出动作开始LDF 下降沿检出动作开始ANDP 上升沿检出串联连接ANDF 下降沿检出串联连接ORP 上升沿检出并联连接ORF 下降沿检出并联连接脉冲输出指令:PLS 上升沿检出PLF 下降沿检出结束指令:END 程序结束其它指令:NOP 无动作INV 运算结果反相P 指针I 中断插入指针步进梯形指令:STL 程序跳至副母线RET 程序返回主母线应用指令:程序流程控制:00CJ 条件转移01CALL 呼叫子程序02SRET 子程序结束03IRET 中断插入返回04EI 中断插入允许05DI 中断插入禁止06FEND 主程序结束07WDT 逾时监视定时器08FOR 循环范围开始09NEXT 循环范围结束传送比较:10CMP 比较设定输出11ZCP 区间比较12MOV 数据传送13SMOV 移位传送14CML 反转传送15BMOV 全部传送16FMOV 多点传送17XCH 数据交换18BCD BIN →BCD 变换19BIN BCD →BIN 变换四则逻辑运算:20ADD BIN 加法21 SUB BIN 减法22MUL BIN 乘法23DIV BIN 除法24INC BIN 加一25DEC BIN 减一26WAND/DAND 逻辑与 (AND) 运算27WOR/DOR 逻辑或(OR) 运算28WXOR/DXOR 逻辑异或(XOR) 运算29NEG 取负数(取2 的补码)循环移位与移位:30ROR 右循环31ROL 左循环32RCR 附进位标志右循环33RCL 附进位标志左循环34SFTR 位右移35SFTL 位左移36WSFR 字右移37WSFL 字左移38SFWR 位移写入39SFRD 位移读出数据处理:40ZRST 批次复位41DECO 译码42ENCO 编码43SUM On 位数量44BON On 位判定45MEAN 平均值46ANS 信号报警器置位47ANR 信号报警器复位48SQR BIN 开平方49FLT BIN 整数→二进制浮点数变换高速处理:50REF I/O 状态即时刷新51REFF 输入滤波器时间调整52MTR 矩阵分时输入53DHSCS 比较置位(高速计数器)54DHSCR 比较复位(高速计数器) 55DHSZ 区间比较(高速计数器) 56SPD 脉冲频率检测57PLSY 脉冲输出58PWM 脉冲波宽调制59PLSR 附加减速脉冲输出便利指令:60IST 手动/自动控制61SER 数据检索62ABSD 绝对方式凸轮控制63 INCD 相对方式凸轮控制64TTMR 示教式定时器65STMR 特殊定时器66ALT On/Off 交替67RAMP 斜坡信号68 DTM 数据转换与搬移69SORT 数据整理排序外部设定显示:70TKY 十键键盘输入71 HKY 十六键键盘输入72DSW 数字开关73SEGD 七段显示器译码74SEGL 七段显示器分时显示75ARWS 方向开关控制76ASC ASCII 码变换77PR ASCII 码打印外部SER设备：78FROM 扩展模块CR数据读出79TO 扩展模块CR数据写入80RS 串行数据传送81PRUN 8 进制位传送82ASCI HEX 转为ASCII83HEX ASCII 转为HEX84CCD 校验码85VRRD 电位器值读出86VRSC 电位器刻度读出87ABS 绝对值运算88PID PID 运算台达变频器通讯:100MODRD MODBUS 数据读取101MODWR MODBUS 数据写入102FWD 变频器正转指令103REV 变频器反转指令104STOP 变频器停止指令105RDST 变频器状态读取106 RSTEF 变频器异常复位107LRC LRC 校验码计算108CRC CRC 校验码计算150 MODRW MODBUS 資料讀出/?入206 ASDRW 台達伺服器通?浮点运算:110DECMP 二进制浮点数比较112DMOVR 浮点数值数据移动111DEZCP 二进制浮点数区间比较116 DRAD 角度→弧度117DDEG 弧度→角度118DEBCD 二进制浮点数→十进制浮点数119DEBIN 十进制浮点数→二进制浮点数120DEADD 二进制浮点数加法121DESUB 二进制浮点数法122DEMUL 二进制浮点数乘法123DEDIV 二进制浮点数除法124DEXP 二进制浮点数取指数125DLN 二进制浮点数取自然对数126DLOG 二进制浮点数取对数127DESQR 二进制浮点数平方128DPOW 浮点数乘方129INT 二进制浮点数→BIN 整数变换130DSIN 二进制浮点数SIN 运算131DCOS 二进制浮点数COS 运算132DTAN 二进制浮点数TAN 运算133DASIN 二进制浮点数ASIN 运算134DACOS 二进制浮点数ACOS 运算135DATAN 二进制浮点数ATAN 运算136DSINH 二进制浮点数SINH 运算137DCOSH 二进制浮点数COSH 运算138DTANH 二进制浮点数TANH 运算172DADDR 浮点数值加法173DSUBR 浮点数值减法174DMULR 浮点数值乘法175DDIVR 浮点数值除法数据处理 II :143DELAY 延迟指令144 GPWM 一般用脉冲波宽调变145 FTC 模糊化温度控制147 SWAP 上/下字节交换148MEMR 文件寄存器读出149MEMW 文件寄存器写入151PWD 输入脉宽检测152RTMU I 中断子程序执行时间测量开始153RTMD I 中断子程序执行时间测量结束154RAND 随机数值产生109SWRD 数字开关读取196 HST 高速定时器176 MMOV 16 32 位数值转换177 GPS (GPS) 接收通讯指令178 DSPA 太阳能板位置指令179WSUM求和202SCAL比例值运算203SCLP参数型比例值运算205CMPT表格比较指令207CSFO撷取速度与追随输出指令定位控制:155DABSR ABS 现在值读出156ZRN 原点回归157PLSV 附旋转方向脉冲输出158 DRVI 相对定位159DRVA 绝对定位191DPPMR 双轴相对点运动192DPPMA 双轴绝对点运动193DCIMR 双轴相对圆弧插补194DCIMA 双轴绝对圆弧插补195DPTPO 单轴建表式脉冲输出197 DCLLM 闭回路定位控制198 DVSPO 可变速度脉波输出199 DICF 立即变更频率指令万年历:160TCMP 万年历数据比较161 TZCP 万年历数据取间比较162TADD 万年历数据加法163TSUB 万年历数据减法166TRD 万年历数据读出167TWR 万年历数据写入169 HOUR 时间表格雷码:170GRY BIN→GRY 码变换171GBIN GRY 码→BIN 变换矩阵:180MAND 矩阵与（AND）运算181MOR 矩阵或（OR）运算182MXOR 矩阵异或（XOR）运算183 MXNR 矩阵同或（XNR）运算184MINV 矩阵反相185MCMP 矩阵比较186MBRD 矩阵位读出187MBWR 矩阵位写入188MBS 矩阵位位移189MBR 矩阵位循环移位190 MBC 矩阵位状态计数接点型态逻辑运算:215LD&S1 & S2216LD|S1 | S2217LD^S1 ^ S2218AND&S1 & S2219AND|S1 | S2220AND^S1 ^ S2221OR&S1 & S2222OR|S1 | S2223OR^S1 ^ S2接点型态比较指令:224LD=S1＝S2 225LD>S1＞S2 226LD<S1＜S2 228LD<>S1≠S2 229LD<=S1≦S2 230LD>=S1≧S2 232AND=S1＝S2 233AND>S1＞S2 234AND<S1＜S2 236AND<>S1≠S2 237AND<=S1≦S2 238AND>=S1≧S2 240OR=S1＝S2 241OR>S1＞S2 242OR<S1＜S2 244OR<>S1≠S2 245OR<=S1≦S2 246OR>=S1≧S2。
细数台达PLC基本指令
基本指令:一般指令:LD 载入A接点LDI 载入B接点AND 串联?A接点ANI 串联B接点OR 并联A接点ORI 并联B接点ANB 串联回路方块ORB 并联回路方块MPS 存入堆栈MRD 堆栈读取(指针不动) MPP 读出堆栈输出指令:OUT 驱动线圈SET 动作保持(ON)RST 接点或寄存器清除定时器,计数器:TMR 16位定时器CNT 16位计数器DCNT 32位计数器主控指令:MC 公共串联接点的连接MCR 公共串联接点的解除接点上升沿/下降沿输出指令:LDP 上升沿检出动作开始LDF 下降沿检出动作开始ANDP 上升沿检出串联连接ANDF 下降沿检出串联连接ORP 上升沿检出并联连接ORF 下降沿检出并联连接脉冲输出指令:PLS 上升沿检出PLF 下降沿检出结束指令:END 程序结束其它指令:NOP 无动作INV 运算结果反相P 指针I 中断插入指针步进梯形指令:STL 程序跳至副母线RET 程序返回主母线应用指令:程序流程控制:00CJ 条件转移01CALL 呼叫子程序02SRET 子程序结束03IRET 中断插入返回04EI 中断插入允许05DI 中断插入禁止06FEND 主程序结束07WDT 逾时监视定时器08FOR 循环范围开始09NEXT 循环范围结束传送比较:10CMP 比较设定输出11ZCP 区间比较12MOV 数据传送13SMOV 移位传送14CML 反转传送15BMOV 全部传送16FMOV 多点传送17XCH 数据交换18BCD BIN→BCD变换19BIN BCD→BIN变换四则逻辑运算:20ADD BIN加法21 SUB BIN减法22MUL BIN乘法23DIV BIN除法24INC BIN加一25DEC BIN减一26WAND/DAND 逻辑与?(AND)运算27WOR/DOR 逻辑或(OR)?运算28WXOR/DXOR 逻辑异或(XOR)?运算29NEG 取负数(取2的补码)循环移位与移位:30ROR 右循环31ROL 左循环32RCR 附进位标志右循环33RCL 附进位标志左循环34SFTR 位右移35SFTL 位左移36WSFR 字右移37WSFL 字左移38SFWR 位移写入39SFRD 位移读出数据处理:40ZRST 批次复位41DECO 译码42ENCO 编码43SUM On位数量44BON On位判定45MEAN 平均值46ANS 信号报警器置位47ANR 信号报警器复位48SQR BIN开平方49FLT BIN整数→二进制浮点数变换高速处理:50REF I/O状态即时刷新51REFF 输入滤波器时间调整52MTR 矩阵分时输入53DHSCS 比较置位(高速计数器)54DHSCR 比较复位(高速计数器)55DHSZ 区间比较(高速计数器)56SPD 脉冲频率检测57PLSY 脉冲输出58PWM 脉冲波宽调制59PLSR 附加减速脉冲输出便利指令:??60IST 手动/自动控制61SER 数据检索62ABSD 绝对方式凸轮控制63 INCD 相对方式凸轮控制64TTMR 示教式定时器65STMR 特殊定时器66ALT On/Off交替67RAMP 斜坡信号68 DTM 数据转换与搬移69SORT 数据整理排序外部设定显示:70TKY 十键键盘输入71 HKY 十六键键盘输入72DSW 数字开关73SEGD 七段显示器译码74SEGL 七段显示器分时显示75ARWS 方向开关控制76ASC ASCII码变换77PR ASCII码打印外部SER设备：78FROM 扩展模块CR数据读出79TO 扩展模块CR数据写入80RS 串行数据传送81PRUN 8进制位传送82ASCI HEX?转为ASCII83HEX ASCII转为HEX84CCD 校验码85VRRD 电位器值读出86VRSC 电位器刻度读出87ABS 绝对值运算88PID PID运算台达变频器通讯:100MODRD MODBUS数据读取101MODWR MODBUS数据写入102FWD 变频器正转指令103REV 变频器反转指令104STOP 变频器停止指令105RDST 变频器状态读取106 RSTEF 变频器异常复位107LRC LRC校验码计算108CRC CRC校验码计算150 MODRW MODBUS资料读出/?入206 ASDRW 台达伺服器通?浮点运算:110DECMP 二进制浮点数比较112DMOVR 浮点数值数据移动111DEZCP 二进制浮点数区间比较116 DRAD 角度→弧度117DDEG 弧度→角度118DEBCD 二进制浮点数→十进制浮点数119DEBIN 十进制浮点数→二进制浮点数120DEADD 二进制浮点数加法121DESUB 二进制浮点数法122DEMUL 二进制浮点数乘法123DEDIV 二进制浮点数除法124DEXP 二进制浮点数取指数125DLN 二进制浮点数取自然对数126DLOG 二进制浮点数取对数127DESQR 二进制浮点数平方128DPOW 浮点数乘方129INT 二进制浮点数→BIN整数变换130DSIN 二进制浮点数SIN运算131DCOS 二进制浮点数COS运算132DTAN 二进制浮点数TAN运算133DASIN 二进制浮点数ASIN运算134DACOS 二进制浮点数ACOS运算135DATAN 二进制浮点数ATAN运算136DSINH 二进制浮点数SINH运算137DCOSH 二进制浮点数COSH运算138DTANH 二进制浮点数TANH运算172DADDR 浮点数值加法173DSUBR 浮点数值减法174DMULR 浮点数值乘法175DDIVR 浮点数值除法数据处理?II:143DELAY 延迟指令144 GPWM 一般用脉冲波宽调变145 FTC 模糊化温度控制147 SWAP 上/下字节交换148MEMR 文件寄存器读出149MEMW 文件寄存器写入151PWD 输入脉宽检测152RTMU I中断子程序执行时间测量开始153RTMD I中断子程序执行时间测量结束154RAND 随机数值产生109SWRD 数字开关读取196 HST 高速定时器176 MMOV 16 32位数值转换177 GPS (GPS)接收通讯指令178 DSPA 太阳能板位置指令179WSUM求和202SCAL比例值运算203SCLP参数型比例值运算205CMPT表格比较指令207CSFO撷取速度与追随输出指令定位控制:155DABSR ABS?现在值读出156ZRN 原点回归157PLSV 附旋转方向脉冲输出158 DRVI 相对定位159DRVA 绝对定位191DPPMR 双轴相对点运动192DPPMA 双轴绝对点运动193DCIMR 双轴相对圆弧插补194DCIMA 双轴绝对圆弧插补195DPTPO 单轴建表式脉冲输出197 DCLLM 闭回路定位控制198 DVSPO 可变速度脉波输出199 DICF 立即变更频率指令万年历:160TCMP 万年历数据比较161 TZCP 万年历数据取间比较162TADD 万年历数据加法163TSUB 万年历数据减法166TRD 万年历数据读出167TWR 万年历数据写入169 HOUR 时间表格雷码:170GRY BIN→GRY码变换171GBIN GRY码→BIN变换矩阵:180MAND 矩阵与（AND）运算181MOR 矩阵或（OR）运算182MXOR 矩阵异或（XOR）运算183 MXNR 矩阵同或（XNR）运算184MINV 矩阵反相185MCMP 矩阵比较186MBRD 矩阵位读出187MBWR 矩阵位写入188MBS 矩阵位位移189MBR 矩阵位循环移位190 MBC 矩阵位状态计数接点型态逻辑运算:215LD&S1&S2216LD|S1|S2217LD^S1^S2218AND&S1&S2219AND|S1|S2220AND^S1^S2221OR&S1&S2222OR|S1|S2223OR^S1^S2接点型态比较指令:224LD=S1＝S2225LD>S1＞S2226LD<S1＜S2228LD<>S1≠S2229LD<=S1≦S2230LD>=S1≧S2232AND=S1＝S2233AND>S1＞S2234AND<S1＜S2236AND<>S1≠S2237AND<=S1≦S2238AND>=S1≧S2240OR=S1＝S2241OR>S1＞S2242OR<S1＜S2244OR<>S1≠S2245OR<=S1≦S2246OR>=S1≧S2。
台达PLC指令[1]
![台达PLC指令[1]](https://img.taocdn.com/s3/m/f5159c61f5335a8102d22044.png)
,PLS上升沿检出,PLY,LDP上升沿检出动作开始,LDF
下降沿检出动作开始.SET 动作保持 (ON) ,RST复位,C,T,
STL程序跳至副母线 RET 程序返回主母线,FOR循环范围开始
NEXT 循环范围结束,CMP比较设定输出,ZCP区间比较,MOV 数据传送,ADDBIN 加法,SUB BIN 减法,MUL,DIV BIN 除法,FLTBIN 整数 → 二进制浮点数变换
浮点数值加法
173
DSUBR
浮点数值减法
174
DMULR
浮点数值乘法
175
DDIVR
浮点数值除法
数据处理 II :
143
DELAY
延迟指令
144
GPWM
一般用脉冲波宽调变
145
FTC
模糊化温度控制
随机数值产生
109
SWRD
数字开关读取
196
HST
高速定时器
176
MMOV
1632 位数值转换
177
GPS
(GPS) 接收通讯指令
178
DSPA
太阳能板位置指令
179
WSUM
求和
202
SCAL
比例值运算
134
DACOS
二进制浮点数ACOS 运算
135
DATAN
二进制浮点数ATAN 运算
136
DSINH
二进制浮点数SINH 运算
137
DCOSH
二进制浮点数COSH 运算
138
台达PLC基本指令介绍
接點上升沿/下降沿檢出指令
LDP/LDF指令用法上與LD/LDI相同，但動作不同，它的作用是指當前內 容保存，同時把取來的接點上升沿/下降沿檢出狀態存入累計寄存器內。
當 DCNT 指令 Off 時，該計數器停止計數，但原有計數值不會被清除 可使用指令 RST C2XX 清除計數值及其接點。
MC 為主控起始指令，當MC 指令執行時，位於 MC 與MCR 指令之間的 指令照常執行。當 MC 指令 Off 時，位於 MC 與 MCR 指令之間的指令動 作如下所示：
ANDP/ANDF指令用於接點上升沿/下降沿檢出的串聯連接。
ORP/ORF指令用於接點上升沿/下降沿檢出的並聯連接。
上下沿輸出指令
PLS指令：上升沿檢出指令。當X0=Off→On(上升沿觸發)時PLS指令被 執行，M0送出一次脈沖，脈沖長度為一次掃描時間。
PLF指令：下降沿檢出指令。當X0= On→Off (下降沿觸發)時PLF指令被 執行，M0送出一次脈沖，令說明
LD/LDI 指令用於左母線開始的 A 接點/B 接點或一個接點回路塊開始的接 點，它的作用是把當前內容保存，同時把取來的接點狀態存入累計寄存器 內。
AND/ANI 指令用於 A 接點/B 接點的串聯連接，它的作用是先讀取目前所 Block A Block B 指定串聯接點的狀態再與接點之前邏輯運算結果作 “及” （AND）的運算，Block A並將結果存入累計寄存器內。
OR/ORI指令用於A接點/B接點的並聯連接，它的作用是先讀取目前所指 定串聯接點的狀態再與接點之前邏輯運算結果作 “或”（OR）的運算，並 將結果存入累計寄存器內。
细数台达PLC基本指令
一般指令:LD 载入A 接点LDI 载入B 接点AND 串联 A 接点ANI 串联B 接点OR 并联A 接点ORI 并联B 接点ANB 串联回路方块ORB 并联回路方块MPS 存入堆栈MRD 堆栈读取(指针不动) MPP 读出堆栈输出指令:OUT 驱动线圈SET 动作保持(ON)RST 接点或寄存器清除定时器,计数器:TMR 16 位定时器CNT 16 位计数器DCNT 32 位计数器主控指令:MC 公共串联接点的连接MCR 公共串联接点的解除接点上升沿/下降沿输出指令:LDP 上升沿检出动作开始LDF 下降沿检出动作开始ANDP 上升沿检出串联连接ANDF 下降沿检出串联连接ORP 上升沿检出并联连接ORF 下降沿检出并联连接脉冲输出指令:PLS 上升沿检出PLF 下降沿检出END 程序结束其它指令:NOP 无动作INV 运算结果反相P 指针I 中断插入指针步进梯形指令:STL 程序跳至副母线RET 程序返回主母线应用指令:程序流程控制:00CJ 条件转移01CALL 呼叫子程序02SRET 子程序结束03IRET 中断插入返回04EI 中断插入允许05DI 中断插入禁止06FEND 主程序结束07WDT 逾时监视定时器08FOR 循环范围开始09NEXT 循环范围结束传送比较:10CMP 比较设定输出11ZCP 区间比较12MOV 数据传送13SMOV 移位传送14CML 反转传送15BMOV 全部传送16FMOV 多点传送17XCH 数据交换18BCD BIN →BCD 变换19BIN BCD →BIN 变换四则逻辑运算:20ADD BIN 加法21 SUB BIN 减法22MUL BIN 乘法23DIV BIN 除法24INC BIN 加一25DEC BIN 减一26WAND/DAND 逻辑与 (AND) 运算27WOR/DOR 逻辑或(OR) 运算28WXOR/DXOR 逻辑异或(XOR) 运算29NEG 取负数(取2 的补码)循环移位与移位:30ROR 右循环31ROL 左循环32RCR 附进位标志右循环33RCL 附进位标志左循环34SFTR 位右移35SFTL 位左移36WSFR 字右移37WSFL 字左移38SFWR 位移写入39SFRD 位移读出数据处理:40ZRST 批次复位41DECO 译码42ENCO 编码43SUM On 位数量44BON On 位判定45MEAN 平均值46ANS 信号报警器置位47ANR 信号报警器复位48SQR BIN 开平方49FLT BIN 整数→二进制浮点数变换高速处理:50REF I/O 状态即时刷新51REFF 输入滤波器时间调整52MTR 矩阵分时输入比较置位(高速计数器)54DHSCR 比较复位(高速计数器) 55DHSZ 区间比较(高速计数器) 56SPD 脉冲频率检测57PLSY 脉冲输出58PWM 脉冲波宽调制59PLSR 附加减速脉冲输出便利指令:60IST 手动/自动控制61SER 数据检索62ABSD 绝对方式凸轮控制63 INCD 相对方式凸轮控制64TTMR 示教式定时器65STMR 特殊定时器66ALT On/Off 交替67RAMP 斜坡信号68 DTM 数据转换与搬移69SORT 数据整理排序外部设定显示:70TKY 十键键盘输入71 HKY 十六键键盘输入72DSW 数字开关73SEGD 七段显示器译码74SEGL 七段显示器分时显示75ARWS 方向开关控制76ASC ASCII 码变换77PR ASCII 码打印外部SER设备：78FROM 扩展模块CR数据读出79TO 扩展模块CR数据写入80RS 串行数据传送81PRUN 8 进制位传送82ASCI HEX 转为ASCII83HEX ASCII 转为HEX84CCD 校验码85VRRD 电位器值读出86VRSC 电位器刻度读出绝对值运算88PID PID 运算台达变频器通讯:100MODRD MODBUS 数据读取101MODWR MODBUS 数据写入102FWD 变频器正转指令103REV 变频器反转指令104STOP 变频器停止指令105RDST 变频器状态读取106 RSTEF 变频器异常复位107LRC LRC 校验码计算108CRC CRC 校验码计算150 MODRW MODBUS 資料讀出/?入206 ASDRW 台達伺服器通?浮点运算:110DECMP 二进制浮点数比较112DMOVR 浮点数值数据移动111DEZCP 二进制浮点数区间比较116 DRAD 角度→弧度117DDEG 弧度→角度118DEBCD 二进制浮点数→十进制浮点数119DEBIN 十进制浮点数→二进制浮点数120DEADD 二进制浮点数加法121DESUB 二进制浮点数法122DEMUL 二进制浮点数乘法123DEDIV 二进制浮点数除法124DEXP 二进制浮点数取指数125DLN 二进制浮点数取自然对数126DLOG 二进制浮点数取对数127DESQR 二进制浮点数平方128DPOW 浮点数乘方129INT 二进制浮点数→BIN 整数变换130DSIN 二进制浮点数SIN 运算131DCOS 二进制浮点数COS 运算132DTAN 二进制浮点数TAN 运算133DASIN 二进制浮点数ASIN 运算134DACOS 二进制浮点数ACOS 运算135DATAN 二进制浮点数ATAN 运算136DSINH 二进制浮点数SINH 运算137DCOSH 二进制浮点数COSH 运算138DTANH 二进制浮点数TANH 运算172DADDR 浮点数值加法173DSUBR 浮点数值减法174DMULR 浮点数值乘法175DDIVR 浮点数值除法数据处理 II :143DELAY 延迟指令144 GPWM 一般用脉冲波宽调变145 FTC 模糊化温度控制147 SWAP 上/下字节交换148MEMR 文件寄存器读出149MEMW 文件寄存器写入151PWD 输入脉宽检测152RTMU I 中断子程序执行时间测量开始153RTMD I 中断子程序执行时间测量结束154RAND 随机数值产生109SWRD 数字开关读取196 HST 高速定时器176 MMOV 16 32 位数值转换177 GPS (GPS) 接收通讯指令178 DSPA 太阳能板位置指令179WSUM求和202SCAL比例值运算203SCLP参数型比例值运算205CMPT表格比较指令207CSFO撷取速度与追随输出指令定位控制:155DABSR ABS 现在值读出156ZRN 原点回归157PLSV 附旋转方向脉冲输出158 DRVI 相对定位159DRVA 绝对定位191DPPMR 双轴相对点运动192DPPMA 双轴绝对点运动193DCIMR 双轴相对圆弧插补194DCIMA 双轴绝对圆弧插补195DPTPO 单轴建表式脉冲输出197 DCLLM 闭回路定位控制198 DVSPO 可变速度脉波输出199 DICF 立即变更频率指令万年历:160TCMP 万年历数据比较161 TZCP 万年历数据取间比较162TADD 万年历数据加法163TSUB 万年历数据减法166TRD 万年历数据读出167TWR 万年历数据写入169 HOUR 时间表格雷码:170GRY BIN→GRY 码变换171GBIN GRY 码→BIN 变换矩阵:180MAND 矩阵与（AND）运算181MOR 矩阵或（OR）运算182MXOR 矩阵异或（XOR）运算183 MXNR 矩阵同或（XNR）运算184MINV 矩阵反相185MCMP 矩阵比较186MBRD 矩阵位读出187MBWR 矩阵位写入188MBS 矩阵位位移189MBR 矩阵位循环移位190 MBC 矩阵位状态计数接点型态逻辑运算:215LD&S1 & S2216LD|S1 | S2217LD^S1 ^ S2218AND&S1 & S2219AND|S1 | S2220AND^S1 ^ S2221OR&S1 & S2S1 | S2222OR|223OR^S1 ^ S2接点型态比较指令:224LD=S1＝S2 225LD>S1＞S2 226LD<S1＜S2 228LD<>S1≠S2 229LD<=S1≦S2 230LD>=S1≧S2 232AND=S1＝S2 233AND>S1＞S2 234AND<S1＜S2 236AND<>S1≠S2 237AND<=S1≦S2238AND>=S1≧S2 240OR=S1＝S2 241OR>S1＞S2 242OR<S1＜S2 244OR<>S1≠S2 245OR<=S1≦S2 246OR>=S1≧S2。
台达PLC基本指令介绍
台达PLC基本指令介绍
1.连续ON指令（COP）
连续ON指令用于在特定条件下持续打开输出。
它的语法是COP Dxxx。
其中，Dxxx是一个变量，表示PLC输出的名称或地址。
连续ON指令可以
用于实现常开输出。
2.连续OFF指令（COF）
连续OFF指令用于在特定条件下持续关闭输出。
它的语法是COF Dxxx。
其中，Dxxx是一个变量，表示PLC输出的名称或地址。
连续OFF
指令可以用于实现常闭输出。
3.打开指令（OUT）
打开指令用于打开特定的输出。
它的语法是OUT Dxxx。
其中，Dxxx
是一个变量，表示PLC输出的名称或地址。
打开指令可以用于实现瞬态输出。
4.关闭指令（RST）
关闭指令用于关闭特定的输出。
它的语法是RST Dxxx。
其中，Dxxx
是一个变量，表示PLC输出的名称或地址。
关闭指令可以用于瞬态输出的
复位操作。
5.延时指令（TON）
延时指令用于在满足特定条件后延时一段时间后打开输出。
它的语法
是TON Dxxx, Txxx。
其中，Dxxx是一个变量，表示PLC输出的名称或地址；Txxx是一个常量，表示延时的时间。
延时指令可以用于控制延时开
启输出。
台达DVP-PLC指令表大全
格雷码: 170 171
GRY GBIN
结束指令:
END
程序结束
其他指令:
NOP
无动作
INV
运算结果反相
P
指针
I
中断插入指针
步进梯形指令:
STL
程序跳至副母线
RET
程序返回主母线
199 DICF
立即变更频率指令
应用指令
较: 定显示:
比较设定输出 区间比较 数据传送 移位传送 反转传送 全部传送 多点传送 数据交换 BIN → BCD 变换 BCD → BIN 变换
二进制浮点数平方
浮点数乘方
二进制浮点数→BIN 整数变换
二进制浮点数SIN 运算
二进制浮点数COS 运算
二进制浮点数TAN 运算
二进制浮点数ASIN 运算
二进制浮点数ACOS 运算 二进制浮点数ATAN 运算 二进制浮点数SINH 运算 二进制浮点数COSH 运算
数据处理 II :
143 DELAY
十键键盘输入 十六键键盘输入 数字开关 七段显示器译码 七段显示器分时显示 方向开关控制 ASCII 码变换 ASCII 码打印
万年历数据比较 万年历数据取间比较 万年历数据加法 万年历数据减法 万年历数据读出 万年历数据写入 时间表
BIN→GRY 码变换 GRY 码→BIN 变换
四则逻辑运算: 20 ADD 21 SUB 22 MUL 23 DIV 24 INC 25 DEC 26 WAND/DAND 27 WOR/DOR 28 WXOR/DXOR 29 NEG
外部SER设备：
78 FROM
79 TO 80 RS 81 PRUN 82 ASCI 83 HEX 84 CCD 85 VRRD 86 VRSC 87 ABS 88 PID
细数台达PLC基本指令
基本指令:一般指令:LD 载入A 接点LDI 载入B 接点AND 串联?A 接点ANI 串联B 接点OR 并联A 接点ORI 并联B 接点ANB 串联回路方块ORB 并联回路方块MPS 存入堆栈MRD 堆栈读取(指针不动) MPP 读出堆栈输出指令:OUT 驱动线圈SET 动作保持(ON)RST 接点或寄存器清除定时器,计数器:TMR 16 位定时器CNT 16 位计数器DCNT 32 位计数器主控指令:MC 公共串联接点的连接MCR 公共串联接点的解除接点上升沿/下降沿输出指令:LDP 上升沿检出动作开始LDF 下降沿检出动作开始ANDP 上升沿检出串联连接ANDF 下降沿检出串联连接ORP 上升沿检出并联连接ORF 下降沿检出并联连接脉冲输出指令:PLS 上升沿检出PLF 下降沿检出结束指令:END 程序结束其它指令:NOP 无动作INV 运算结果反相P 指针I 中断插入指针步进梯形指令:STL 程序跳至副母线RET 程序返回主母线应用指令:程序流程控制:00CJ 条件转移01CALL 呼叫子程序02SRET 子程序结束03IRET 中断插入返回04EI 中断插入允许05DI 中断插入禁止06FEND 主程序结束07WDT 逾时监视定时器08FOR 循环范围开始09NEXT 循环范围结束传送比较:10CMP 比较设定输出11ZCP 区间比较12MOV 数据传送13SMOV 移位传送14CML 反转传送15BMOV 全部传送16FMOV 多点传送17XCH 数据交换18BCD BIN →BCD 变换19BIN BCD →BIN 变换四则逻辑运算:20ADD BIN 加法21 SUB BIN 减法22MUL BIN 乘法23DIV BIN 除法24INC BIN 加一25DEC BIN 减一26WAND/DAND 逻辑与?(AND) 运算27WOR/DOR 逻辑或(OR)? 运算28WXOR/DXOR 逻辑异或(XOR)? 运算29NEG 取负数(取2 的补码)循环移位与移位:30ROR 右循环31ROL 左循环32RCR 附进位标志右循环33RCL 附进位标志左循环34SFTR 位右移35SFTL 位左移36WSFR 字右移37WSFL 字左移38SFWR 位移写入39SFRD 位移读出数据处理:40ZRST 批次复位41DECO 译码42ENCO 编码43SUM On 位数量44BON On 位判定45MEAN 平均值46ANS 信号报警器置位47ANR 信号报警器复位48SQR BIN 开平方49FLT BIN 整数→二进制浮点数变换高速处理:50REF I/O 状态即时刷新51REFF 输入滤波器时间调整52MTR 矩阵分时输入53DHSCS 比较置位(高速计数器)54DHSCR 比较复位(高速计数器)55DHSZ 区间比较(高速计数器)56SPD 脉冲频率检测57PLSY 脉冲输出58PWM 脉冲波宽调制59PLSR 附加减速脉冲输出便利指令:??60IST 手动/自动控制61SER 数据检索62ABSD 绝对方式凸轮控制63 INCD 相对方式凸轮控制64TTMR 示教式定时器65STMR 特殊定时器66ALT On/Off 交替67RAMP 斜坡信号68 DTM 数据转换与搬移69SORT 数据整理排序外部设定显示:70TKY 十键键盘输入71 HKY 十六键键盘输入72DSW 数字开关73SEGD 七段显示器译码74SEGL 七段显示器分时显示75ARWS 方向开关控制76ASC ASCII 码变换77PR ASCII 码打印外部SER设备：78FROM 扩展模块CR数据读出79TO 扩展模块CR数据写入80RS 串行数据传送81PRUN 8 进制位传送82ASCI HEX? 转为ASCII83HEX ASCII 转为HEX84CCD 校验码85VRRD 电位器值读出86VRSC 电位器刻度读出87ABS 绝对值运算88PID PID 运算台达变频器通讯:100MODRD MODBUS 数据读取101MODWR MODBUS 数据写入102FWD 变频器正转指令103REV 变频器反转指令104STOP 变频器停止指令105RDST 变频器状态读取106 RSTEF 变频器异常复位107LRC LRC 校验码计算108CRC CRC 校验码计算150 MODRW MODBUS 资料读出/?入206 ASDRW 台达伺服器通?浮点运算:110DECMP 二进制浮点数比较112DMOVR 浮点数值数据移动111DEZCP 二进制浮点数区间比较116 DRAD 角度→弧度117DDEG 弧度→角度118DEBCD 二进制浮点数→十进制浮点数119DEBIN 十进制浮点数→二进制浮点数120DEADD 二进制浮点数加法121DESUB 二进制浮点数法122DEMUL 二进制浮点数乘法123DEDIV 二进制浮点数除法124DEXP 二进制浮点数取指数125DLN 二进制浮点数取自然对数126DLOG 二进制浮点数取对数127DESQR 二进制浮点数平方128DPOW 浮点数乘方129INT 二进制浮点数→BIN 整数变换130DSIN 二进制浮点数SIN 运算131DCOS 二进制浮点数COS 运算132DTAN 二进制浮点数TAN 运算133DASIN 二进制浮点数ASIN 运算134DACOS 二进制浮点数ACOS 运算135DATAN 二进制浮点数ATAN 运算136DSINH 二进制浮点数SINH 运算137DCOSH 二进制浮点数COSH 运算138DTANH 二进制浮点数TANH 运算172DADDR 浮点数值加法173DSUBR 浮点数值减法174DMULR 浮点数值乘法175DDIVR 浮点数值除法数据处理?II :143DELAY 延迟指令144 GPWM 一般用脉冲波宽调变145 FTC 模糊化温度控制147 SWAP 上/下字节交换148MEMR 文件寄存器读出149MEMW 文件寄存器写入151PWD 输入脉宽检测152RTMU I 中断子程序执行时间测量开始153RTMD I 中断子程序执行时间测量结束154RAND 随机数值产生109SWRD 数字开关读取196 HST 高速定时器176 MMOV 16 32 位数值转换177 GPS (GPS) 接收通讯指令178 DSPA 太阳能板位置指令179WSUM求和202SCAL比例值运算203SCLP参数型比例值运算205CMPT表格比较指令207CSFO撷取速度与追随输出指令定位控制:155DABSR ABS?现在值读出156ZRN 原点回归157PLSV 附旋转方向脉冲输出158 DRVI 相对定位159DRVA 绝对定位191DPPMR 双轴相对点运动192DPPMA 双轴绝对点运动193DCIMR 双轴相对圆弧插补194DCIMA 双轴绝对圆弧插补195DPTPO 单轴建表式脉冲输出197 DCLLM 闭回路定位控制198 DVSPO 可变速度脉波输出199 DICF 立即变更频率指令万年历:160TCMP 万年历数据比较161 TZCP 万年历数据取间比较162TADD 万年历数据加法163TSUB 万年历数据减法166TRD 万年历数据读出167TWR 万年历数据写入169 HOUR 时间表格雷码:170GRY BIN→GRY 码变换171GBIN GRY 码→BIN 变换矩阵:180MAND 矩阵与（AND）运算181MOR 矩阵或（OR）运算182MXOR 矩阵异或（XOR）运算183 MXNR 矩阵同或（XNR）运算184MINV 矩阵反相185MCMP 矩阵比较186MBRD 矩阵位读出187MBWR 矩阵位写入188MBS 矩阵位位移189MBR 矩阵位循环移位190 MBC 矩阵位状态计数接点型态逻辑运算:215LD&S1 & S2216LD|S1 | S2217LD^S1 ^ S2218AND&S1 & S2219AND|S1 | S2220AND^S1 ^ S2221OR&S1 & S2222OR|S1 | S2223OR^S1 ^ S2接点型态比较指令:224LD=S1＝S2225LD>S1＞S2226LD<S1＜S2228LD<>S1≠S2229LD<=S1≦S2230LD>=S1≧S2232AND=S1＝S2233AND>S1＞S2234AND<S1＜S2236AND<>S1≠S2237AND<=S1≦S2238AND>=S1≧S2240OR=S1＝S2241OR>S1＞S2242OR<S1＜S2244OR<>S1≠S2245OR<=S1≦S2246OR>=S1≧S2。
台达-PLC-定位指令
D
¼
運算元使用注意：S1、S2、S、D 運算元設定範圍限制請參考指令說明 S1、S2 運算元若使用 F 裝置僅可使用 16 位元指令 SC 主機 S1 及 S2 運算元僅支持 K、H、D 裝置，S3 運算 元僅支持 X10、X11 裝置
16 位元指令(9 STEP)
ZRN
連續執行型 －
－
32 位元指令 (17 STEP)
尋找 Z 相功能 (M1578=Off)
Z 相編號
D1312 為 Z 相 計數次數
X1
X5
X11
X15
正、負數分別表示往正、負向尋找 Z 相
位移指定個數 (M1578=On)
D1312 為位移 個數
正、負數分別表示往正、負方向輸出
輸出清除訊號(M1346=On)
Y10
Y11
Y12
Y13
在進行 API 158 DRVI 相對定位或 API 159 DRVA 絕對定位時，PLC 內有自動產生 的 正 轉 / 逆 轉 脈 波 做 增 減 的 現 在 值 暫 存 器 EH2/SV/EH3/SV2 主 機 (Y0 ： D1337,D1336 ， Y2 ： D1339,D1338) 、 SC 主 機 (Y10 ： D1348,D1349 ， Y11 ： D1350,D1351)。因此可隨時掌握機械位置，但由於 PLC 的電源 Off 時資料會消失， 因此執行初次運轉時的原點復歸須輸入機械動作的原點位置資料。
DVP-PLC 應用技術手冊
9-33
9 應用指令 API 150~199
D1349)或 CH1 脈波的現在值暫存器(D1350、D1351)內容值會朝向減少的方向 變化。
頻 率
S3 近點訊號 On
台达基本PLC指令
1、LD A接点逻辑运算开始指令说明:LD指令用于左母线开始的A接点或一个接点回路块开始的A接点，它的作用是把当前内容保存，同时把取来的接点状态存入累加器内。
2、LDI B接点逻辑运算开始指令说明:LDI指令用于左母线开始的B接点或一个接点回路块开始的B接点，它的作用是把当前内容保存，同时把取来的接点状态存入累加器内。
3、AND串联A接点指令说明:AND指令用于A接点的串联连接，先读取目前所指定串联接点的状态再与接点之前逻辑运算结果作“与”（AND）的运算，并将结果存入累加器内。
4、ANI串联B接点指令说明:ANI指令用于B接点的串联连接，它的作用是先读取目前所指定串联接点的状态再与接点之前逻辑运算结果作“与”（AND）的运算，并将结果存入累加器内。
5、OR并联A接点指令说明:OR指令用于A接点的并联连接，它的作用是先读取目前所指定串联接点的状态再与接点之前逻辑运算结果作“或”（OR）的运算，并将结果存入累加器内。
.6、ORI并联B接点指令说明:ORI指令用于B接点的并联连接，它的作用是先读取目前所指定串联接点的状态再与接点之前逻辑运算结果作“或”（OR）的运算，并将结果存入累加器内。
7、ANB串联回路方块指令说明:ANB是将前一保存的逻辑结果与目前累加器的内容作“与”（AND）的运算。
8、ORB并联回路方块指令说明:ORB是将前一保存的逻辑结果与目前累加器的内容作“或”（OR）的运算。
9、MPS存入堆栈指令说明:将目前累加器的内容存入堆栈。
（堆栈指针加一）10、MRD堆栈读取(指针不动)指令说明:读取堆栈内容存入累加器。
（堆栈指针不动）11、MPP读出堆栈指令说明:从堆栈取回前一保存的逻辑运算结果，存入累加器。
（堆栈指针减一）12、OUT驱动线圈指令说明:将OUT 指令之前的逻辑运算结果输出至指定的元件。
线圈接点动作：运算结果OUT 指令线圈接点A 接点（常开）B 接点（常闭）FALST OFF 不导通导通TRUEON导通不导通13、SET动作保持(ON)S ：接点或寄存器清除装置指令说明:当SET 指令被驱动，其指定的元件被设置为On ，且被设置的元件会维持On ，不管SET 指令是否仍被驱动。
