北师大版本九年级数学上册第五章投影和视图知识点解析第01讲_投影与视图知识图谱投影知识精讲投影的定义1.一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影；照射光线叫做投影线；投影所在的平面叫做投影面．2.由平行光线（如太阳光线）形成的投影称为平行投影．3.由同一点发出的光线所形成的投影称为中心投影．4.在物体的平行投影中，投影线垂直于投影面，则该平行投影称为正投影．三点剖析一．考点：投影的定义二．重难点：投影的定义三．易错点：中心投影的光源为点光源，平行投影的光源为阳光；平行投影例题1、平行投影中的光线是（）A.平行的B.聚成一点的C.不平行的D.向四面八方发散的【答案】A 【解析】平行投影中的光线是平行的，如阳光等．例题2、下列说法正确的是（）A.物体在阳光下的投影只与物体的高度有关B.小明的个子比小亮高，我们可以肯定，不论什么情况，小明的影子一定比小亮的影子长C.物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化D.物体在阳光照射下，影子的长度和方向都是固定不变的【答案】C【解析】平行投影的特点：在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻的同一物体在太阳光下的影子的大小也在变化．例题3、例已知：如图，AB 和DE 是直立在地面上的两根立柱，5AB m =，某一时刻，AB 在阳光下的投影4BC m =．（1）图中画出此时DE 在阳光下的投影；（2）AB 的投影长时，同时测出DE 在阳光下的投影长为6m ，请你计算DE 的长．【答案】（1）如图所示；（2）7.5m 【解析】（1）根据已知连接AC ，过点D 作DF AC ，即可得出EF 就是DE 的投影；（2）利用ABC DEF ∆∆ AB BC DE EF ∴=5AB m = ，4BC m =，6EF m =7.5DE m ∴=随练1、下列说法错误的是（）A.两人在太阳光下行走，同一时刻他们的身高与影长的比相等B.两人在同一灯光下行走，同一时刻他们的身高与其影长不一定相等C.一人在同乙灯光下不同地点的影长不一定相同D.一人在不同时间的阳光下同一地点的影长相等【答案】D【解析】暂无解析随练2、请指出下列小明的影子，平行投影的是__________，中心投影是__________.①一个晴天的上午，小明身后的影子；②一个晴天的中午，小明脚下的影子；③夜晚，小明在路灯下的影子；④小明在幻灯机前经过时投在屏幕上的影子【答案】①②；③④【解析】根据中心投影和平行投影的性质，中心投影的光源为灯光，平行投影的光源为阳光与月亮．随练3、某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB 的影长AC 为12m ，并测出此时太阳光线与地面成30 夹角．（1）求出树高AB ；（2）因水土流失，此时树AB 沿太阳光线方向倒下，在倾倒过程中，树影长度发上了变化，假设太阳光线与地面夹角保持不变，求树的最大影长．【答案】（1）；（2）【解析】（1）3tan 3012)3AB AC m ==⨯=（2）如图2，112sin 45)2B N AN AB m ====11tan 60)NC NB m === ，11AC AN NC =+=+当树与地面成60 角时影长最大2AC ，222AC AB ==随练4、如图是两根标杆在地面上的影子，根据这些投影，在灯光下的影子是（）A.①和②B.②和④C.③和④D.②和③【答案】D【解析】根据物体的顶端和影子顶端的连线必经过光源从而可判断出答案.随练5、如图，小明和小燕在院子里玩捉迷藏游戏，院子里有三堵墙，现在小明站在O点，小燕如果不想被小明看到，则不应该站的区域是（）A.（1）B.（2）C.（3）D.（4）【答案】C【解析】∵（1）、（2）、（4）区域均为视力盲区∴站在（1）、（2）、（4）区域均不会被看见，而（3）区在视力范围内∴只要不站在（3）区就不会被看见．中心投影例题1、物体在光线的照射下，会在地面或墙壁上留下它的影子，这种现象就是__________现象，投影现象中，由阳光形成的影子是__________投影，由灯光形成的影子是__________投影，海滩上游人的影子是__________投影，晚上路旁栏杆的影子是__________投影．【答案】投影；平行；中心；平行；中心【解析】根据平行投影和中心投影的定义作答即可．例题2、四个直立在地面上的字母广告牌在不同情况下，在地面上的投影（阴影部分）效果如图．则在字母L、K、C的投影中，与字母N属同一种投影的有（）A.L、KB.CC.KD.L、K、C【答案】A【解析】根据平行投影和中心投影的特点和规律．“L”、“K”与“N”属中心投影．例题3、如图，我们常用“y随x的增大而增大”来表示两个变量之间的变化关系．有这样一个情境：如图，小王从点A经过路灯C的正下方沿直线走到点B，他与路灯C的距离y随他与点A之间的距离x的变化而变化．下列函数中y与x之间的变化关系，最有可能与上述情境类似的是（）y x=+A.y x=B.3C.3y x = D.()233y x =-+【答案】D【解析】从A 到路灯的正下方前他与路灯的距离逐渐减少，经过路灯后它与路灯的距离逐渐增加.随练1、如图，夜晚小亮从点A 经过路灯C 的正下方沿直线走到点B ，他的影长y 随他与点A 之间的距离x 的变化而变化，那么表示y 与x 之间的函数关系的图像大致是（）A.B.C.D.【答案】A【解析】设身高GE h =，1CF =，AF a=当x a ≤时，OEG OFC∆∆ OE GE OF CF ∴=，即y h a x l =-h hay x l l∴=-+a 、h l 、均为常数∴这个函数图像是一次函数图像影长将随着离灯光越来越近而越来越短，到灯下的时候，将是一个点，进而随着离灯光的越来越远而影长将变大．正投影例题1、Rt ABC ∆斜边在平面α上，则ABC ∆在平面α的正投影（）A.一定不是钝角三角形B.一定不是直角三角形C.一定不是锐角三角形D.一定是三角形【答案】C【解析】当三角形所在的平面与平面α垂直时，三角形在平面上的正投影是一条线段；当三角形所在的平面与平面不垂直时，投影形成钝角三角形；当三角形在平面上时，形成投影是直角三角形.例题2、一根笔直的小木棒（记为线段AB ），它的正投影为线段CD ，则下列各式中一定成立的是（）A.AB CD =B.AB CD ≤C.AB CD >D.AB CD≥【答案】D【解析】根据正投影的定义，当AB 与投影面平行时，AB CD =；当AB 与投影面不平行时，AB CD >.视图知识精讲一．视图当我们从某一角度观察一个物体时，所看到的图像叫做物体的一个视图．视图也可以看做物体在某一角度的光线下的投影．二．常见立体图的三视图如图，我们用三个互相垂直的平面（例如墙角处的三面墙壁）作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行投影：在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．三．三视图的做法：1.主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高，左视图与俯视图表示同一物体的宽；主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等．2.看得见部分的轮廓线画成实线；3.看不见部分的轮廓线画成虚线.一个投射面水平放置，叫做水平投射面，投射到这个面内的图形叫做俯视图；一个投射面放置在正前方，叫直立投射面，投射到此平面内的图形叫做主视图；和水平投射面、直立投射面都垂直的投射面叫做侧立投射面，通常把这个平面放在直立投射面的右面，投射到这个平面内的图形叫做左视图；三点剖析一．考点：立体图形三视图二．重难点：立体图形三视图及由三视图求解立体图形三．易错点：1.画三视图时看不见的线应该用虚线；2.利用三视图确定小立方体的个数立体图形的三视图例题1、下列几何体的主视图、左视图、俯视图的图形完全相同的是（）A.三棱锥B.长方体C.三棱柱D.球体【答案】D【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图．例题2、如图是一个底面为正三角形的直三棱柱，则这个几何体的主视图是（）A.B.C.D.【答案】C【解析】从正面看是两个矩形，矩形的公共边是虚线，例题3、下面四个立体图形，从正面、左面、上面观察都不可能看到长方形的是（）A. B. C. D.【答案】C【解析】A、主视图为长方形，左视图为长方形，俯视图为长方形，故本选项错误；B、主视图为长方形，左视图为长方形，俯视图为圆，故本选项错误；C、主视图为等腰三角形，左视图为等腰三角形，俯视图为圆，从正面、左面、上面观察都不可能看到长方形，故本选项正确；D、主视图为三角形，左视图为三角形，俯视图为有对角线的矩形，故本选项错误．例题4、如图是一个由若干个正方形搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是：________________．【答案】①②③【解析】综合左视图跟主视图：从正面看，第一行第一列有3个正方形，第一行第二列有1个或第二行第2列有一个或都有一个.第二行第1列有2个正方体.随练1、如图①，这是一个正方体毛坯，将其沿一组对面的对角线切去一半，得到一个工件如图②，对于这个工件，左视图、俯视图正确的一组是（）①②a b c dA.a，bB.b，dC.a，cD.a，d【答案】D【解析】左视图、俯视图是分别从物体的侧面和上面看所得到的图形．由三视图求解立体图形例题1、若一个几何体的主视图、左视图、俯视图都是正方形，则这个几何体是（）A.正方体B.圆锥C.圆柱D.球【答案】A【解析】∵主视图和左视图都是正方形，∴此几何体为柱体，∵俯视图是一个正方形，∴此几何体为正方体．例题2、如图是由一些相同的小正方体构成的立体图形的三种视图．那么构成这个立体图形的正方体有多少个小立方块（）A.4个B.5个C.6个D.7个【答案】【解析】根据图形可得：最底层有4个小立方块，第二层有1个小立方块，所以构成这个立体图形的小立方块有5个．例题3、如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（）A.60πB.70πC.90πD.160π【答案】B 【解析】观察三视图发现该几何体为空心圆柱，其内圆半径为3，外圆半径为4，高为10，所以其体积为22104370πππ⨯-=（），例题4、由一些大小相同的小正方体组成的简单几何体的主视图和俯视图．（如图）（1）请你画出这个几何体的一种左视图；（2）若组成这个几何体的小正方体的块数为n ，请你写出n 的所有可能值．【答案】（1）见解析；（2）8n =，9，10，11．【解析】（1）左视图有以下5种情形：（2）8n =，9，10，11．随练1、从一个边长为3cm 的大立方体挖去一个边长为1cm 的小立方体，得到的几何体如图所示，则该几何体的左视图正确的是（）A. B. C. D.【答案】C【解析】如图所示：∵从一个边长为3cm 的大立方体挖去一个边长为1cm 的小立方体，∴该几何体的左视图为：．随练2、如图所示的是某几何体的三视图，则该几何体的形状是（）A.长方形B.三棱柱C.圆柱D.正方体【答案】C 【解析】根据主视图和左视图为矩形判断出是柱体，根据俯视图是圆可判断出这个几何体应该是圆柱．随练3、如图是由一些相同的小正方体组成的几何体的三视图，则组成该几何体的小正方体的个数最少为（）A.7个B.8个C.9个D.10个【答案】C 【解析】由俯视图可得底面有一排有6个小正方体；从主视图看，第二层最少有2个正方体，第3层最少有一个小正方体，组成该几何体的小正方体的个数为9个．随练4、如图是一个几何体的三视图，则这个几何体的侧面积是（）A.πB.9πC.18πD.27π【答案】C 【解析】根据三视图可得：这个几何体为圆锥，∵直径为6，圆锥母线长为6，∴侧面积66218ππ=⨯⨯÷=；随练5、如右图，是一个由若干个小正方体搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是___________．【答案】①②③【解析】根据几何的主视图和左视图即可判断．拓展1、给下列几种关于投影的说法，正确的是（）A.矩形的平行投影一定是矩形B.平行直线的平行投影仍是平行直线C.垂直于投影面的直线或线段的正投影是点D.中心投影的投影线是互相平行的【答案】C【解析】矩形的平行投影可能是平行四边形，也可能是线段；平行直线的平行投影可能是平行直线，也可能重合；垂直于投影面的直线或线段的正投影是点；中心投影的投影线是相交于一点的．2、李华的弟弟拿着一个菱形木框在阳光下玩，李华发现菱形木框在阳光照射下，在地面上形成了各种图形的阴影，但以下一种图形始终没有出现，没有出现的图形是（）A.B.C. D.【答案】D【解析】根据平行四边形投影的特点，在同一时刻不同物体的物高和影长成比例，所以不可能是梯形．3、如图，一根直立于水平地面上的木杆AB 在灯光下形成影子，当木杆绕点A 按逆时针方向旋转直至到达地面时，影子的长度发生变化．设AB 垂直于地面时的影长为AC （假定AC AB >）的最大值为m ，最小值为n ，那么下列结论：①m AC >；②m AC =；③n AB =；④影子的长度先增大后减小．其中，正确结论的序号是．【答案】①③④【解析】当木杆绕点A 按逆时针方向旋转时，如图所示当AB 与光线BC 垂直时，m 最大，则m AC >，①成立；最小值为AB 与底面重合，故n AB =；由上可知，影子的长度先增大后减小．4、如图，小军、小珠之间的距离为2.7m ，他们在同一盏路灯下的影长分别为1.8m ，1.5m ，已知小军、小珠的身高分别为1.8m ，1.5m ，则路灯的高为_________m ．【答案】3【解析】如图，∵CD ∥AB ∥MN ，∴△ABE ∽△CDE ，△ABF ∽△MNF ，∴CD DE =AB BE ，FN MN =FB AB ，即1.8 1.8=AB 1.8+BD ， 1.5 1.5=AB 1.5+2.7-BD，解得：AB=3m5、如图，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向上远移时，圆形阴影的大小的变化情况是（）A.越来越小B.越来越大C.大小不变D.不能确定【答案】A【解析】灯光下，涉及中心投影，根据中心投影的特点灯光下影子与物体离灯源距离有关，此距离越大，影子才越小．6、如图，路灯距地面8米，身高1.6米的小明从点A处沿AO所在的直线行走14m到点B时，人影长度（）A.变长3.5mB.变长2.5mC.变短3.5mD.变短2.5m【答案】C【解析】设小明在A处时影长为x，AO长为a，B处时影长为y．∵AC∥OP，BD∥OP，∴△ACM∽△OPM，△BDN∽△OPN，∴AC MAOP MO=，BD BNOP ON=，则1.68xx a=+，∴14x a=；1.6148yy a= +-，∴1 3.54y a=-，∴ 3.5x y-=，故变短了3.5米．7、如图所示零件的左视图是（）A.B.C.D.【答案】D【解析】零件的左视图是两个竖叠的矩形．中间有2条横着的虚线8、如图是由一些相同的小正方体构成的立体图形的三种视图，那么构成这个立体图形的小正方体有（）A.4个B.5个C.6个D.7个【答案】B【解析】由俯视图易得最底层有4个正方体，第二层有1个正方体，那么共有4+1=5个正方体组成．故选B．9、如图所示的几何体是由五个小正方体组合而成的，它的左视图是（）A. B. C. D.【答案】A【解析】从左边看第一层是两个小正方形，第二层左边一个小正方形，10、与如图所示的三视图对应的几何体是（）A.B.C.D.【答案】B【解析】根据主视图、左视图、俯视图判断即可得到.11、一张桌子上摆放有若干个大小、形状完全相同的碟子，现从三个方向看，其三种视图如图所示，则这张桌子上碟子的总数为（）A.11B.12C.13D.14【答案】B【解析】由俯视图可得：碟子共有3摞，由几何体的主视图和左视图，可得每摞碟子的个数，如下图所示：故这张桌子上碟子的个数为3+4+5=12个。
北师大版九年级数学上册《投影与视图——投影》教学PPT课件(6篇)
【归纳总结】太阳光形成的投影为平行投影，画阳光下 物体的投影，可借助作平行线的方法来完成．
知识点 2 正投影 例2 如图，△ ABC 被平行光照射，CD⊥AB 于 D，AB 在投影面上，则 AC 的正投影是什么？CD 与 BC 的正投影 呢？
【思路点拨】平行光线与投影面垂直的投影为正投影， 以此作出判断．
例题精讲 例1 如图，在平地上有两棵树，已知某一时刻它们的影
长正好等于树的各自的高度，请画出此时产生树影的光线及 其影子．(作图时请标注必要的角度)
【思路点拨】平行投影是在平行光线下形成的投影，过 树的顶端作与地面夹角为 45°的平行线即可．
解：∵在平地上有两棵树，已知某一时刻它们的影长正 好等于树的各自的高度，∴∠BCA＝∠DFE＝45°.作图如图 所示．
D. 以上都有可能
3. 如图是同一时刻两根木杆的影子，则光源位于 AA，，CC之之间间 ．(填“E 点左侧”“F 点右侧”或“A，C 之间”)
例题精讲 知识点 1 中心投影
例1 旗杆、树和竹竿都垂直于地面且一字排列，在路灯 下树和竹竿的影子的方位和长短如图所示．请根据图上的信 息标出灯泡 P 的位置，再作出旗杆的影子 AB.(不写作法，保 留作图痕迹)
解：由于阳光是平行光线，即 AE∥BD，所以∠AEC＝∠BDC. 又因为∠C 是公共角，所以△ AEC∽△BDC，从而有ABCC＝DECC.
又 AC＝AB＋BC，DC＝EC－ED，EC＝3.9 m，ED＝2.1 m， BC＝1.2 m，于是有 AB1＋.21.2＝3.93－.92.1，解得 AB＝1.4 m.
5.1 投影
第1课时
情景导 入
在日常生活中，我们可以看 到各种各样的影子.比如，太阳光 照射在窗框、长椅等物体上时， 会在墙壁或地面上留下影子；而 皮影和手影都是在灯光照射下形 成的影子.
北师大版九年级数学上册投影课件
6.如图,夜晚路灯下有一排同样高的旗杆,离路 灯越近,旗杆的影子( )
A.越长
B.越短
C.一样长 D.随时间变化而变化
训练：B本--第37页--1-10
7.小红和小花在路灯下的影子一样长,则她们的身 高关系是 ( )A.小红比小花高 B.小红比小花 矮
C.小红和小花一样高 D.不确定
训练：B本--第37页--1-10
家庭作业 B本--第37页--1-10 A本--第40页--1-9
A本--第40页--1-9题答案
8.如图,小红居住的小区内有一条笔直的小路,小 路的正中间有一路灯,晚上小红由A处径直走到B处 (A,B两处距路灯的距离相等),她在灯光照射下的 影长l与行走的路程s之间的变化关系用图象刻画 出来,大致图象是 ( )
训练：B本--第37页--1-10
9.小方的房间有一块面积为3m2的玻璃窗,她站在房
D.2个
训练：B本--第37页--1-10 3.下列投影中,是中心投影的是 ( )
4. 确定图5-1-2中路灯灯泡的位置,并画出 小赵在灯光下的影子.
训练：B本--第37页--1-10
5.如图,白炽灯下有一个乒乓球,乒乓球越接近灯 泡,它在地面上的影子 ( ) A.越大 B.越小 C.不变 D.无法确定
例：手电筒；灯光
投 影
斜投影（平行光与投影面不垂直） 平行投影 （光线是平行光） 正投影（平行光与投影面垂直）
例：阳光，激光
斜投影与正投影
斜投影
正投影
中心投影 课本第126页
例1：确定图中灯泡所在的位置
议一议
课本第126页
如图,一个广场中央有一盏路灯. ( 1)高矮相同的两个人在这盏路灯下的影子- -定 一 样长吗?如果不一-定，那么什么情况下他们的 影子一样长? (2)高矮不同的两个人在这盏路灯下的影子有可能 一样长吗?请实际试一试，并与同伴交流.
2024年北师大版九年级上册教学第五章 投影与视图视图

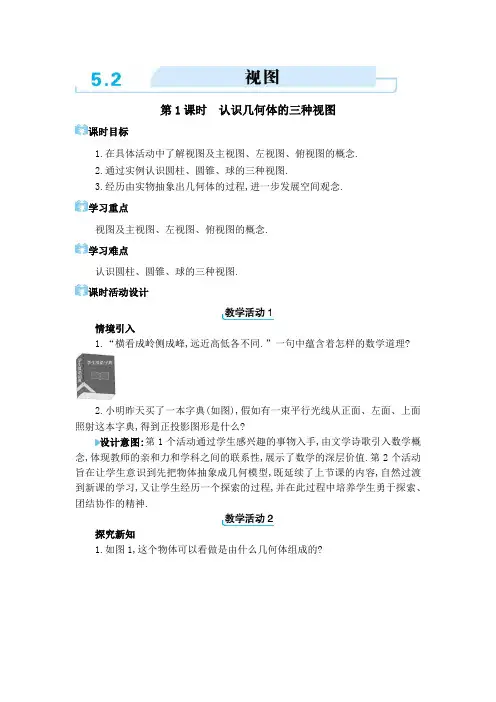

第1课时认识几何体的三种视图课时目标1.在具体活动中了解视图及主视图、左视图、俯视图的概念.2.通过实例认识圆柱、圆锥、球的三种视图.3.经历由实物抽象出几何体的过程,进一步发展空间观念.学习重点视图及主视图、左视图、俯视图的概念.学习难点认识圆柱、圆锥、球的三种视图.课时活动设计情境引入1.“横看成岭侧成峰,远近高低各不同.”一句中蕴含着怎样的数学道理?2.小明昨天买了一本字典(如图),假如有一束平行光线从正面、左面、上面照射这本字典,得到正投影图形是什么?设计意图:第1个活动通过学生感兴趣的事物入手,由文学诗歌引入数学概念,体现教师的亲和力和学科之间的联系性,展示了数学的深层价值.第2个活动旨在让学生意识到先把物体抽象成几何模型,既延续了上节课的内容,自然过渡到新课的学习,又让学生经历一个探索的过程,并在此过程中培养学生勇于探索、团结协作的精神.探究新知1.如图1,这个物体可以看做是由什么几何体组成的?图12.假如有一束平行光线从正面投射到图中的物体上,你能想象出它在这束平行光线下的正投影吗?把你想象的正投影试着画出来,并与同伴交流.3.如果平行光线从左面投射到图中的物体上,情况又如何?如果平行光线从上面投射到图中的物体上呢?图1物体的主视图、左视图和俯视图,如图2所示.图2小结:像这样,用正投影的方法绘制的物体在投影面上的图形,称为物体的视图.通常我们把从正面得到的视图叫做主视图,从左面得到的视图叫做左视图,从上面得到的视图叫做俯视图.设计意图:从想象物体的正投影入手,引入视图的概念.这一部分是对情境引入的深化,让学生经历从实物抽象成几何体的过程,在前面的基础上将长方体增加到大小不一的两个,培养学生的抽象能力和想象能力,并在情境引入的基础上,清楚长方体三种视图的特点,灵活运用所学得到两个长方体组合的三种视图,培养学生举一反三的能力.合作学习1.图中物体的形状分别可以看成什么样的几何体?解:圆柱、圆锥、球.2.在下图中分别找出上述几何体的主视图.(①,⑤,③)3.你能想象出图中各物体的左视图和俯视图吗?请你试着画出来,并与同伴交流.4.你能说出图中几何体的三种视图的特点吗?几何体主视图左视图俯视图设计意图:以问题串的形式引导学生逐步深入的思考并画出三种视图.问题1的设置让学生经历将实物抽象成几何体的过程,培养学生的抽象能力;问题2的设置帮助学生体会物体是曲面的,正投影变成平面,为完成问题3扫清障碍.在以上三个问题的铺设下,问题4的设置起到归纳总结的作用.巩固训练1.“圆柱与球的组合体”如图所示,则它的三种视图是( A )A BC D2.如图是冰激凌模型图,它的三种视图是(B)A BC D3.将两个圆盘、一个茶叶桶、一个皮球和一个蒙古包模型按如图所示的方式摆放在一起,其主视图是(D)A BC D4.找出图中每一个物品所对应的主视图.解:①——C,②——B,③——D,④——A.5.如图1是一个蒙古包的照片,小明认为这个蒙古包可以看成图2所示的几何体,你能帮小明画出这个几何体的三种视图吗?图1图2解:这个几何体的主视图、左视图和俯视图如图所示:设计意图:第1题主要是练习判断单独一个几何体的三种视图.第2,3,4题是简单的组合体,引导学生如何抽象出几何模型,综合运用几何体的三种视图知识分辨几何体的三种视图.第5题是多个几何体组合在一起,判断其主视图.练习设置由浅入深,对教材进行延伸和补充,满足不同学生的需求.课堂小结本节课你有哪些收获?你还有什么困惑吗?设计意图:引导学生养成总结的良好习惯,为以后的学习和钻研打下一定的基础.课堂8分钟.1.教材第137页习题5.3第1,2题.2.七彩作业.第1课时认识几何体的三种视图1.视图概念(1)视图;(2)主视图;(3)左视图;(4)俯视图.2.几何体主视图左视图俯视图教学反思第2课时直棱柱的三种视图课时目标1.会画直棱柱及其简单组合体的三种视图.2.了解同一个几何体三种视图之间的关系.3.能根据几何体的俯视图尝试画出它的主视图和左视图.4.在教学过程中培养学生的动手操作能力和合作交流意识.学习重点会画简单组合体的三种视图.学习难点了解同一个几何体三种视图之间的关系.课时活动设计知识回顾复习上一节课所学过的常见几何体三种视图的画法.1.请你找出下列物体所对应的主视图.解:①—D,②—A,③—B,④—C.2.画出下列几何体(如图)的三种视图.解:作图如下.设计意图:第1题通过常见几何体及其组合的主视图来回顾本节第1课时的知识,第2题通过画圆柱、圆锥和圆柱的组合体、长方体的三种视图回顾三种视图的画法,其中长方体是棱柱的一种,它的三种视图是第1课时之中没有画过的,学生在第1课时之中画的几何体的主视图和左视图都是一样的,而长方体的主视图与左视图的宽度是不同的,与下面将要绘制的普通棱柱视图类似,这也是为下面的教学作出铺垫.探究新知绘制三棱柱的三视图.如图1,出示一个正三棱柱(最好有实物模型).1.你能想象出这个正三棱柱的主视图、左视图和俯视图吗?你能画出它们吗?图1图22.小亮画出了这个正三棱柱的主视图、左视图和俯视图(如图2),你同意他的画法吗?3.你所画的主视图与俯视图中有哪些部分对应相等?主视图与左视图中有哪些部分对应相等?左视图与俯视图呢?与同伴交流.小结:在三种视图中,主视图反映物体的长和高,俯视图反映物体的长和宽,左视图反映物体的高和宽.因此在画三种视图时,对应部分的长度要相等,而且通常把俯视图画在主视图下面,把左视图画在主视图右面.设计意图:使学生掌握三棱柱三种视图的画法.首先引导学生观察并想象,怎样画出空间立体图形的三种视图,在收集学生有价值的数学资源的基础上进行讨论,给出小亮画的三种视图,归纳总结正确的画法,在此基础上,让学生展开讨论问题3,引导学生体会三种视图之间的关系.延伸提高直四棱柱三种视图的画法.图11.如图1,出示一个四棱柱(最好有实物模型).2.让学生先想象,然后动手画出四棱柱的主视图、左视图和俯视图.3.以小组为单位交流四棱柱的三种视图,看看谁画的最正确,并派代表向全班展示,说明画四棱柱三种视图的注意事项.图2教师巡视并搜集有价值的资源,例如,看不见的棱的问题,线与线之间的距离问题,三种视图之间相关联的量的问题,将这些资源在全班呈现,经过学生的讨论后统一认识,这样不仅得到了正确的结果(如图2),而且把容易出现的错误也一一列举出来,最后经过互相补充总结出了以下注意事项:1.看不见的棱用虚线,看得见的棱用实线,边框都是实线.2.主视图中两条虚线应与俯视图中四边形的两个顶点对齐.3.左视图中间的实线与左边实线的距离等于俯视图中上面两个顶点之间的垂直距离.4.在画图时最好先画俯视图,再根据俯视图画主视图和左视图.设计意图:使学生掌握四棱柱三种视图的画法和注意事项.采用上述设计是为了在学生已经学习了三棱柱三种视图的画法和注意事项的基础上,类比学习四棱柱三种视图的画法.巩固训练1.将上面画过的直三棱柱和直四棱柱翻放(横向旋转180°),由学生画出三种视图,与刚才所画进行对比,加深对本节课所学内容的认识.2.两个三棱柱的底面均为等腰直角三角形,它们的俯视图分别为图中的①②,画出它们的主视图和左视图,并与同伴进行交流.注意事项:在做第2题时,由于没有实物,学生产生了一定的困难,教师可作如下处理.(1)引导学生想象具体几何体的形状,区分能看得见的棱及看不见的棱,最好在画完图后利用实物进行对照.(2)由于不知道物体的高度,单纯根据俯视图无法准确画出几何体的主视图与左视图,所以答案不唯一,但应注意主视图与左视图的高度是相同的.设计意图:通过学生独立画出棱柱三种视图并进行交流讨论,巩固棱柱三视图的画法.课堂小结学生互相交流总结三种视图的特点,主视图、左视图、俯视图的区别与内在的联系及各自在合作交流学习过程中的体会与感受等.设计意图:引导学生养成总结的良好习惯,为以后的自学和钻研打下一定的基础.课堂8分钟.1.教材第140页习题5.4第1,2,3,4题.2.七彩作业.第2课时直棱柱的三种视图1.直三棱柱和直四棱柱的主视图、左视图和俯视图的画法.2.注意画三种视图时的几个问题:(1)看不见的棱用虚线,看得见的棱用实线.(2)在画几何体的三种视图时,主视图、俯视图要长对正;主视图、左视图要高平齐;左视图、俯视图要宽相等.教学反思第3课时由三种视图判断几何体课时目标1.通过操作或想象活动,探讨如何根据视图还原简单的几何体,并且能画出草图.2.进一步认识并初步掌握简单组合体的三种视图的画法.3.进一步理解三视图与几何体之间的联系,体验数学知识在生活中的应用,提升用数学问题观察生活的意识.学习重点根据三种视图还原简单几何体的形状,并且能画出草图.学习难点视图与几何体之间的联系.课时活动设计复习回顾复习上一节课所学过的三种视图的画法(教师提问,学生回答,教师订正并给出标准答案).1.如何画一个几何体的三种视图?(顺序和位置)答:应先确定主视图的位置,画出主视图,然后在主视图的下面画出俯视图,在主视图的右面画出左视图.2.三种视图分别反映几何体长、宽、高中的哪几方面?答:主视图反映长和高;俯视图反映长和宽;左视图反映高和宽.3.完成下列练习.(1)下列立体图形中,主视图是三角形的是(B)A. B. C. D.(2)如图所示是一个立体图形的三种视图,请根据视图说出立体图形的名称.解:圆锥(3)下列三种视图所对应的实物图是(C)A B C D设计意图:问题1,2是对第1,2课时的重点知识回顾,这也是本节课学习的基础,问题3设计的练习都是学生比较熟悉的简单几何体组合的三种视图,让学生初步体会由三种视图推断几何体,逐步还原立体图形或实物,进一步理解三种视图的位置与大小的对应关系,发展学生空间想象能力、逆向思维能力.探究新知观察图中的三种视图,你能找到与之对应的几何体吗?A B C D在回顾练习之后引入的探索活动应由浅入深,由简单到复杂,学生在观察与推理时有一定的难度,解决的办法可以先由主视图与实物对比,排除B,C,再由左视图和俯视图排除A,选择的过程就是空间想象能力的提升过程.延伸提高根据图中的三种视图,你能想象出相应几何体的形状吗?先独立思考,再小组交流.答:在图中,由俯视图可知,从上向下看,几何体成正方形形状;由主视图可知,从正面看,几何体成矩形形状,且中间的一条棱是可以看到的;左视图与主视图一样,说明这个几何体具有某种“对称性”.综合各视图可知,这个几何体是一个底面为正方形的长方体.设计意图:本环节主要是让学生进行更深层次的体验,脱离了实物的对比,学生完全靠想象在头脑中勾勒几何体的形状,更能激发学生的空间想象能力,可以将三种视图分开呈现,先出示主视图,让学生猜想几何体可能的形状,再依次出示左视图、俯视图,几何体的形状范围逐渐缩小,使学生更能理解三种视图与几何体之间的联系.巩固训练1.画出如图所示几何体的三种视图.解:如图所示.2.根据如图所示的三种视图你能想象出相应几何体的形状吗?(画出几何体的草图)解:作图如图所示.设计意图:第1题的练习,使学生不仅仅停留在画圆柱、圆锥、棱柱等基本几何体的三种视图上,而是尝试一些较为复杂的几何体视图的画法.第2题主要对“根据三种视图判断几何体的形状”这一知识点进行巩固.课堂小结谈谈今天的收获是什么?与同伴进行交流.(从数学知识、数学方法和数学思想方面引导学生思考)设计意图:通过开放式小结,使学生自主回顾、总结梳理所学知识,培养学生归纳、概括能力和表达能力.课堂8分钟.1.教材第142页习题5.5第1,2,3,4题.2.七彩作业.第3课时由三种视图判断几何体1.由三种视图确定几何体的步骤.根据主视图、俯视图和左视图想象几何体的正面、上面和左面以及几何体的长、宽、高.从实线和虚线想象几何体看得见的部分和看不见部分的轮廓线.2.例题.教学反思。
数学北师大版九年级上册《5.1投影》
练一练
练一练
练一练
平行投影
平行光线形成的投影是平行投影。 特征：平行光线 同一时刻,不同时刻
平行投影
日晷
利用手表辨别方向
练一练
（ A）
（B）
（ C）
练一练
练一练
平行投影----正投影
投 射 方 向
特征：平行光线,垂直 实物大小、形状
S
投 射 方 向
中心投影
北师大版数学九年级上册 第五章 投影与视图
河源市第二中学 赖丽慧
5.1 投 影
皮影戏
说一说
Байду номын сангаас
投影
物体在日光或灯光的照射下，会在地面、墙 壁等处形成影子，这就是投影现象。影子所在的 平面成为投影面。
中心投影
由同一点发出的光线形成的投影叫做中心投影。 特征：点光源,三点一线 投影中心与物体的距离 实物大小、形状
斜投影
正投影 平行投影
投影
议一议
需要多少个怎么样的投影可以还原出物 体的形状?
九年级数学上册 第五章 投影与视图 课件北师大版
√
左视图 （1）
俯（视2）图
√
（左3）视图
俯（视4图）
√
（5）左视图和俯视（图6）
• （4）如图是一个蒙古包的照片，你能画出这个几何体的三种视图吗？
主视图
左视图
俯视图
随堂练习
•1.找出图中每一物品所对应的主视图.
（A）
（B）
（C）
（D）
2.将两个圆盘一个茶叶桶，一个皮球和一个蒙古包模 型按如图所云浮的方式摆放在一起，其主视图是
皮影戏是利用灯光的照射，把影 子的影态反映在银幕（投影面）上的 表演艺术．
如图，把一根直的细铁丝（记为线段AB）放在三个不
同位置； （1）铁丝平行于投影面； （2）铁丝倾斜于投影面； （3）铁丝垂直于投影面（铁丝不一定要与投影面有公 共点）．
三种情形下铁丝的正投影各是什么形状？
A
B
A
BA
A1
p
B1 A2
• 2.三种视图的位置关系：
• 一般地，首先确定主视图的位置，画出主视图，然后在主视图的下面 画出俯视图，在主视图的左边画出左视图.
• 3.三种视图的画法：
• 首先观察物体，画出视图的外轮廓线，然后将视图补充完整，看得见
部分的轮廓线通常画成
，实看线不见部分的轮廓线通常画成
虚. 线
典例精析
• 1.一个用于防震的L形包装塑料泡沫如图所示，则该物体的俯视图是（ ）
分别自两个物体的顶端及其影子的顶端作一条
直线线，若，两则直为线中心平投行，影则，为其平行投影是；光若源两的直位置.
相交
交点
• (二)、视图
• 1.三种视图的内在联系：
• 主视图反映的是物体的 长和；高俯视图反映的是物体的 长和；宽左
2024年北师大版九年级上册教学第五章 投影与视图投影
第1课时中心投影课时目标1.通过实例了解投影、中心投影的概念.2.在具体操作活动中,初步感受在点光源下物体影子的变化情况;在具体情境中了解在点光源下影响物体影子长度的一些因素;会进行中心投影的有关画图.3.通过相互间的合作与交流,进一步发展学生合作交流的能力和数学表达能力.学习重点中心投影的概念及相关画图.学习难点根据物体的影子找光源.课时活动设计情境引入成影现象调查(提前一周布置)以4人合作小组为单位,开展调查活动.(1)让学生尽可能多收集生活中各类成影现象(用电子图片形式呈现).(2)小组长整理所收集的图片(如图),统一规格要求,交给数学教师.要求学生通过观察真实成影现象(包括生活中观察的成影、视频看到的成影现象、上网调查的成影问题等),得到有关成影图片资源,收集的资源尽量多样化.在必要的情况下,教师可以对学生选择调查对象方面给予一定的指导,使调查更有实效性.小结:物体在光线的照射下,会在地面或其他平面上留下它的影子,这就是投影现象.影子所在的平面称为投影面.设计意图:通过调查活动,指导学生利用现有手段获取有效信息,培养学生善于观察生活、乐于探索研究的学习品质及与他人合作交流的意识;而在本节课和下节课的学习活动中,学生通过对他们自己收集且感兴趣的问题展开学习,将极大地激发学生学习的积极性与主动性,提高教学的实效性.做一做取一些长短不等的小棒和三角形、矩形纸片,用手电筒(或台灯)等去照射这些小棒和纸片,观察它们的影子.(1)固定手电筒(或台灯),改变小棒或纸片的摆放位置和方向,它们的影子分别发生了什么变化?(2)固定小棒或纸片,改变手电筒(或台灯)的摆放位置和方向,它们的影子分别发生了什么变化?小结:手电筒、路灯和台灯的光线可以看成是从一个点发出的,这样的光线所形成的投影称为中心投影.设计意图:通过具体操作,使学生体会在点光源下物体影子的变化情况.在此基础上,引出中心投影的概念.典例精讲结合中心投影的特点,完成确定点光源方法的学习.例确定图中路灯灯泡所在的位置.教师:结合你们刚才对中心投影的理解,请在图中尝试找一下灯泡的位置.学生:动手探究.教师:走入学生巡视,捕捉教学资源,进行教学指导.根据学生反应情况,教师选择下列方式进行过程性点拨.1.在同一灯光下,物体的影子与物体上对应点的连线过灯泡所在的位置吗?2.如何找物体与影子上的对应点?3.找一对对应点可以确定灯泡的位置吗?4.能够找到灯泡位置的同学,请思考你确定灯泡位置的原理和刚才的具体操作步骤并尝试在图旁边写下来.根据学生反应的情况,教师使用实物投影展示,对下列情境进行过程性打断纠错.1.找错对应点.2.所画光线不进行适当延长,没有相交.3.所画光线不考虑实际背景,画入了地平线以下.4.找到灯泡位置,未用字母表示.待绝大多数学生正确完成灯泡位置的确定,大部分学生在思考原理及步骤,部分学生开始书写原理及步骤(确保学生有资源可以交流),教师适时打断,引导学生讨论确定灯泡位置方法的原理和具体操作的步骤,并要求小组派代表进行汇总发言(确保学生真正参与交流),使全班同学掌握作图原理及操作步骤,明确对应点的正确找取是确定灯泡位置的关键.注意事项:教师要注意欲速则不达,放手让学生进行探究,当出现较严重的知识性问题或较多学生出现错误时,再适时进行过程性的纠错和点拨,留更多的知识点、能力点让学生在探究和合作交流中得以自我发现学习.教师板书正确答案.解:如图,过一根木杆的顶端及其影子的顶端画一条直线,再过另一根木杆的顶端及其影子的顶端画一条直线,两线相交于点O.点O就是路灯灯泡所在的位置.设计意图:通过独立探究、合作交流,使学生对中心投影有更加深入的认识,并能够应用原理解决实际问题.议一议如图,一个广场中央有一盏路灯.(1)高矮相同的两个人在这盏路灯下的影子一定一样长吗?(2)高矮不同的两个人在这盏路灯下的影子有可能一样长吗?那么什么情况下他们的影子一样长呢?请实际试一试,并与同伴交流.解:(1)高矮相同的两个人在这盏路灯下的影子不一定一样长.(2)高矮不同的两个人在这盏路灯下的影子有可能一样长.当他们到这盏路灯的距离一样时,他们的影子一样长.设计意图:让学生了解在点光源下影响物体影子长度的一些因素.巩固训练练习1两棵小树在一盏路灯下的影子如图所示.(1)确定该路灯灯泡所在的位置;(如图点O即为灯泡所在的位置)(2)画出图中表示婷婷影长的线段.(如图线段AB即为婷婷的影长)练习2请同学们在图中画出小红在走向路灯时三个时刻的影子的情况,并思考在中心投影现象中,物体离光源的远近的变化会对影子的长短带来怎样的变化.通过作图,引导学生发现中心投影,物体与光源距离的远近影响投影的长短.设计意图:通过练习1,进一步巩固学生对中心投影特点的认识,熟练找光源的方法;通过练习2,引导学生思考中心投影的各种情况.学生经历实践、探索的过程,既培养了学生的动手实践能力,积累了数学活动经验,又加深了对中心投影的了解.课堂小结谈谈今天的收获是什么?与同伴进行交流.(从数学知识、数学方法和数学思想方面引导学生思考)设计意图:通过开放式小结,使学生自主回顾、总结梳理所学知识,培养学生归纳、概括能力和表达能力.课堂8分钟.1.教材第128页习题5.1第1,2,3题.2.七彩作业.第1课时中心投影1.投影:物体在光的照射下,在地面或其他平面上留下它的影子,就是投影.2.中心投影:从一个点出发的光线所形成的投影称为中心投影.3.例题、练习题.教学反思第2课时平行投影课时目标1.通过背景丰富的实例了解平行投影和正投影的概念.2.通过具体操作活动,初步感受太阳光下物体影子的变化情况;认识太阳光下物体影子的长短与方向的变化规律;能运用平行投影的基本规律解决一些简单问题.3.在具体情境中认识中心投影与平行投影的区别.4.经历操作、观察、分析、抽象、概括、想象、推理、交流等过程,进一步积累数学活动经验,增强动手实践能力,发展空间观念.学习重点通过具体操作和实际观察活动,认识太阳光下物体影子的长短与方向的变化规律;能运用平行投影的基本规律解决一些简单问题;在具体情境中认识中心投影与平行投影的区别.学习难点让学生经历操作与观察、演示与想象、直观与推理等过程,自己归纳总结出有关结论.课时活动设计情境引入太阳光成影现象调查(提前一周布置,利用周末时间完成)以4人合作小组为单位,开展调查活动.活动:取若干长短不等的小棒及三角形、矩形纸片,观察它们在太阳光下的影子.(1)固定投影面,改变小棒或纸片的摆放位置和方向,它们的影子分别发生了什么变化?(2)固定小棒或纸片,改变投影面的摆放位置和方向,它们的影子分别发生了什么变化?小结:太阳光线可以看成平行光线,平行光线所形成的投影称为平行投影.图1,图2表示的都是平行投影,其中图2中的平行光线与投影面垂直,这种投影称为正投影.图1图2注意事项:在体会物体在太阳光下形成的影子随着物体与投影面的相对位置关系的改变而改变时,尤其要让学生观察两类特殊位置时的情形:①小棒或纸片与投影面平行;②光线与投影面垂直.对于①,要让学生观察物体影子的形状和大小的特点(物体与其影子“全等”).对于②,要让学生观察“物体影子的形状和大小”随“物体与投影面的相对位置”变化而变化的规律,如当物体平行于投影面时情况如何,当物体倾斜于投影面时情况如何,当物体垂直于投影面时情况又如何等等.设计意图:通过具体操作,体会物体在太阳光下形成的影子随着物体与投影面的位置关系的改变而改变,在此基础上引出平行投影与正投影的概念.提高学生观察生活的能力以及合作能力.在中心投影的学习后,自然对比中心投影与平行投影的异同,为本节课的学习创设学习氛围,提升本节课的学习效果.议一议1.如图所示的三幅图片是我国北方某地某天上午不同时刻的同一位置拍摄的.(1)在三个不同时刻,同一棵树的影子长度不同,请将它们按拍摄的先后顺序进行排列,并说明你的理由.解:先后顺序为(丙)(乙)(甲).理由:太阳东升西落.在早晨,太阳位于正东方向,此时树的影子较长,影子位于树的正西方向.在上午,随着太阳位置的变化,树的影子的长度逐渐变短,树的影子也由正西方向向正北方向移动.(2)在同一时刻,两棵树影子的长度与它们的高度之间有什么关系?与同伴交流.解:在同一时刻,大树高度与其影长之比等于小树高度与其影长之比.2.教师课前整理太阳光成影现象调查,选择适合学生的资源进行多媒体展示,选1个小组代表结合照片与统计的数据表格对同一时刻.不同高度的物体的影子的长短的情况进行介绍,其他小组同学进行补充,使学生明晰同一时刻,不同高度的物体的影子的长短不相同,物高与影长之间存在“A物高∶A影长=B物高∶B 影长”.教师结合图片,适时引导学生运用相似的知识对原理进行解释.设计意图:通过两个问题的设置,让学生在亲身参与的基础上,进行展示及讨论交流,让学生初步学会本节课的研究内容,在小组讨论的基础上得出两个问题的答案,进一步培养学生探究知识的能力,体会到自主学习的乐趣,为学生以后更好地学习新知奠定基础.学生在探究完教师的问题后,教师出示课前准备的图片,让学生验证变化规律的成因,给学生一个完整的知识结构.典例精讲例某校墙边有甲、乙两根木杆,已知乙木杆的高度为1.5 m.(1)某一时刻甲木杆在阳光下的影子如图所示.你能画出此时乙木杆的影子吗?(2)在图中,当乙木杆移动到什么位置时,其影子刚好不落在墙上?(3)在(2)的情形下,如果此时测得甲、乙木杆的影子长分别为1.24 m和1 m,那么你能求出甲木杆的高度吗?解:(1)如图1,连接DD',过点E作DD'的平行线,交AD'所在的直线于点E'.BE'就是乙木杆的影子.图1图2(2)如图2,平移由乙木杆、乙木杆的影子和太阳光线所构成的图形(即△BEE'),直到乙木杆影子的顶端E'抵达墙根为止.(3)因为△ADD'∽△BEE',所以,ADBE =AD'BE',即AD1.5=1.241.所以,甲木杆的高度为AD=1.5×1.241=1.86(m).设计意图:通过问题(1)深化学生所学知识,发现物体、影子、光线这三者之间,确定其中的两个因素即可确定第三个因素;通过问题(2),让学生学会动态看待投影问题;通过问题(3),使学生能够运用所探究到的知识解决实际问题,借助例题讲解的形式,让学生深入了解并运用上一环节所学的相关知识.巩固训练请完成以下两道题目,并与同伴交流你的方法.1.图中是两棵小树在同一时刻的影子,请在图中画出形成树影的光线.它们是太阳的光线还是灯光的光线?与同伴交流.解:如图即为所作,它们是灯光的光线.2.图中的影子是在太阳光下形成的还是在灯光下形成的?画出同一时刻旗杆的影子(用线段表示),并与同伴交流这样做的理由.解:太阳光下形成的,如图,旗杆的影子为线段AB.理由:过大树的顶端及其影子的顶端作一条直线,再过小树的顶端及其影子的顶端作一条直线,两条直线是平行的,因而是太阳光下形成的影子,过旗杆的顶端作一条与前面所作的两条直线中的任意一条平行的直线,其与地面相交,则以该交点和旗杆的底端为两个端点线段AB即为旗杆的影子.2.如图1,中间是一盏路灯,周围有一圈栏杆,图2,图3表示的是这些栏杆的阴影,但没有画完,请你把图2,图3补充完整.图1图2图3图4图5解:图2是中心投影,图3是平行投影.补充完整的图如图4,图5所示.设计意图:通过活动进一步巩固学生对平行投影和中心投影的认识,能熟练确定投影类型.经历实践探索、交流讨论的过程,培养学生的动手实践能力,积累数学活动经验,掌握投影现象的特点.课堂小结谈谈你的收获是什么?与同伴进行交流.(从数学知识、数学方法和数学思想方面引导学生思考)设计意图:通过开放式小结,使学生自主回顾、总结梳理所学知识,培养学生归纳、概括和表达能力.课堂8分钟.1.必做题:教材第132页习题5.2第1,3题;选做题:教材第133页习题5.2第4题.2.七彩作业.第2课时平行投影投影教学反思。
新北师大版九年级数学上册第五章投影与视图5.1投影
试一试
下图是小明一天上学、放学时看到的一根电线杆的 影子的俯视图，将它们按时间先后顺序进行排列。
北 东
北
北
北
北
东
东
东
（1）
（2）
(3)
（4）
2
3
1
4
议一议
下图中三幅图是在我国北方某地某天上午不同时 刻的同一位置拍摄的。
（1）
（2）
（3）
（1）在三个不同时刻，同一棵树的影子长度不 同，请将它们按拍摄的先后顺序进行排列，并说明你 的理由。 顺序为：3 → 2 → 1
想一想
在我国的北方地区，一天中物体影子是 如何变化的？
小结：一天中，从早晨到晚上影子的变化可以
从两个方面来考虑： （1）从影子的长短来考虑， （2）从影子的方向上来考虑。
基本地理知识： （ 1 ）地球是自西向东自转； （ 2 ）太阳是东升西落 （ 3 ）东南西北是以你人为中心顺时针排列的
根据上述知识，你能请按照时间的先后顺序(早, 中,晚)排列太阳光在一天内的照射方向,照射状 态,和影子变化情况吗? 北 从早晨到傍晚，太阳的方向： 东→东南→南→西南→西 东 物体影子的长度变化是： 长→短→最短→短→长
灯光：中心投影
请画出图中双胞胎姐妹在路灯下的影子．
小结：发光点、物体上的点及其影子上的对应点 在一 条直线上．
例 确定图中路灯灯泡所在的位置.
o
小结： 过物 体上的点 以及它们 影子上的 对应点的 直线都过 光源.
解：过一根木杆的顶端及其影子的顶端作一条直线；
再过另一根木杆的顶端及其影子的顶端作一条直 线，两线相交于点O.
如图是一根电线杆在一天中不同时刻的影长图， 试按其一天中发生的先后顺序排列，正确的是 （ B ） A. ①②③④ B. ④①③② C. ④②③① D. ④③②①
新北师大版九年级数学上册第五章投影与视图5.1投影
过点D作DE // AC交AB于点E.
则四边形ACDE是平行四边形，E AE=CD=2. BE=x-2，BD=12，
由题意，得
X=10 答：旗杆的高度是10米.
勇攀高峰
金字塔的塔身是斜的，人即使爬到塔顶也很难测量它的高度。 你能运用你学过的知识十分准确的来测量金字塔的高度吗？
Q
10
D
C
A
B
D*
C*
A*
B*
(1)
正方形
D
A
C
B
D* A*
C* B*
(2)
平行四边形
2021/10/10
D A
C B
D*(C*) A*(B*)
(3)
一条线段
归纳：
不同 位置
物体
物体平行于投影 面
物体倾斜于投影 物体垂直于投
面
影面
线段
形状、大小不 变（全等）
大小变化
点
面
形状、大小不 形状、大小
变（全等）
一根木棒的影子．与同伴进行交流．
P
C
A
M
E BF D
N
Q
大显身手 1.某公司的外墙壁贴的是反光玻璃，
晚上两根木棒的影子如图（短木棒的影子是玻璃反 光形成的），请确定图中路灯灯泡所在的位置.
2.在下列各图中，两根木棒的影子是在同一时刻、一盏灯下形成的中心 投影吗？
在下列各图中，两根木棒的影子是在同一时刻、一盏灯下形成的 中心投影吗？
点O就是路灯灯泡所在的位置.
小试牛刀
A
B
F
C
DE
1.一天晚饭后，姐姐小 丽带着弟弟小刚出去 散步，经过一盏路灯 时，小刚突然高兴地 对姐姐说：“我踩到 你的‘脑袋’了”。 你能确定小刚此时所 站的位置吗？
