隧道监控量测方案项目部

目录第一章工程概况 (2)

第二章编制依据 (2)

第三章施工计划 (2)

第一节人员计划 (2)

第二节设备计划 (2)

第三节进度计划 (2)

第四章监控量测目的 (3)

第五章监控量测的内容及方法 (3)

第一节量测期间及量测频率的确定 (4)

第二节地质和支护状况观察 (5)

第三节地表下沉量测 (6)

第四节拱顶下沉及周边位移量测 (7)

第五节数据分析与反馈 (9)

第六节隧道二衬施作 (9)

第六章监控量测管理 (10)

第一章工程概况

第二章编制依据

1、XXX两阶段施工图设计；

2、XXX施工组织设计；

3、《公路隧道施工技术规范》（JTG F60-2009）；

4、《工程测量规范》（GB 50026—2007）。

第三章施工计划

第一节人员计划

为满足隧道监控量测需要，项目部特进行以下人员安排。

第二节设备计划

第三节进度计划

本监控量测方案伴随隧道施工全过程。

第四章监控量测目的

现场监控量测是隧道按新奥法施工的重要组成部分，通过现场量测掌握围岩和支护的动态，指导施工，预报险情，确保安全，进行日常的施工。

为了保证隧道施工的安全和顺利进行，掌握围岩和支护的动态信息，使隧道结构既安全，满足其使用要求，又经济合理；在不良地质、突水、洞口浅埋等有特殊要求的地段或业主及监理认为有必要监控的地段设置监控量测断面，进行全面、系统的监控量测。

1、根据监测围岩变形和压力情况，验证支护衬砌的设计效果，保证围岩稳定和施工安全，掌握围岩和支护的状态，根据监测数据和分析结果进行日常施工管理；

2、提供判断围岩和支护系统基本稳定的依据，通过监测数据的连续变化，分析支护结构的作用及效果，确定二衬和仰拱的施作时间；

3、通过对量测数据的分析处理，掌握地层稳定性变化规律，预见事故和险情，为大变形发展情况及研究、决策提供基础资料，作为调整和修正支护设计参数及施工方法的依据，提供围岩和支护衬砌最终稳定的信息；

4、将监控量测结果及时反馈于隧道设计、施工、建设管理中，确定施工管理等级；

5、积累资料，供以后工程设计、施工参考。

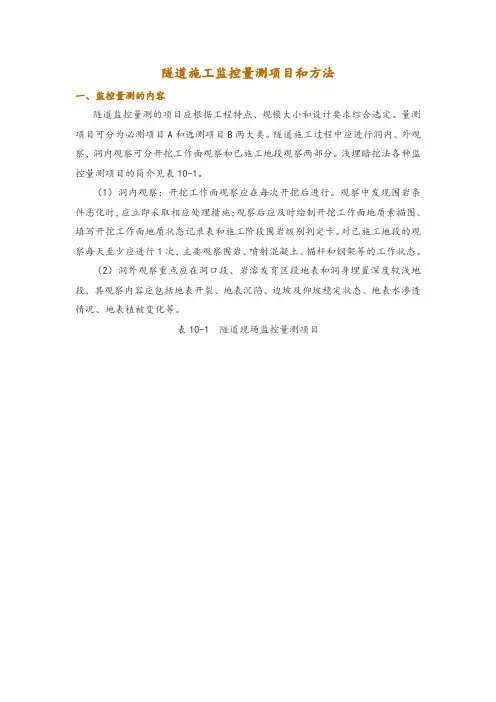

第五章监控量测的内容及方法

按照规范及设计要求进行隧道监控量测，隧道监控量测流程如下：

监控量测流程

第一节量测期间及量测频率的确定

隧道现场监控量测必测项目

注：b-隧道开挖宽度；h0-隧道埋深。

本项目在施工过程中对必测项目进行监控，监控量测频率按上表进行。

第二节地质和支护状况观察

隧道地质和支护状况观察是隧道二衬施作的重要依据，在观察过程中应注意以下内容：

1、量测点的安设应能保证初读数在爆破24小时内和下一循环爆破前完成，并测取初读数。

2、测点应安设在据开挖面2m范围内，且不大于一个循环进尺，并应细心保护，不受下一循环爆破的破坏。

3、各项位移的测点，一般布置在同一断面内，测点统一在一起，测设结果应能相互印证，协同分析及应用。

4、围岩压力量测除应与锚杆轴力量测孔对应布置外，还要在有代表性的部位设测点，以便了解支护体系在整个断面上的受力状态与支护作用。

锚杆轴力测点布置方法

隧道爆破震动监测测点布置参考图（适用于小净距隧道中夹岩爆破震动监测）

第三节地表下沉量测

隧道洞口浅埋段（Ⅴ级围岩洞顶埋深<40m）应该进行地表下沉监控量测，地表下沉量测应在开挖工作面前方，距离为隧道埋深与开挖高度之和处布置测点并开始测量，直到衬砌结构封闭，下沉基本停止为止。

地表下沉量测宜与洞内净空变化和拱顶下沉量测布置在同一横断面内。

地表下沉量测横向测点间距范围为2~5m，隧道中线附近稍密，距离隧道中线处稍疏。

地表下沉量测用高精度全站仪及精密水准仪进行量测，量测精度为±1mm。

小净距隧道洞口浅埋段地表监控量测左右线应联测。

绘制纵向下沉——时间曲线、横向下沉——时间曲线。

小净距隧道地表下沉量测测点布置

分离式隧道地表下沉量测测点布置地表下沉测定点构造示意

第四节拱顶下沉及周边位移量测

周边收敛位移量测是隧道施工监控量测的重要项目，收敛值是最基本的量测数据，必须量测准确，计算无误。

相对收敛值指实测收敛量与两侧点之间距离之比，或拱顶位移实测值与隧道宽度之比。

周边收敛位移量测应持续到变形基本稳定后2~3周结束。

一般情况下，周边收敛位移测点距开挖工作面应小于2m，测点埋设后，第一次测量时间应在上次爆破后24小时之内，并在下次爆破前进行；第一次量测的初读数是关键性数据，应反复测读，当连续量测3次的误差R≤0.18mm时（R根据收敛计而异），才能最终确定为初读数。

拱顶下沉量测断面每个断面布置1~3个测点，测点设在拱顶中心或其附近。

拱顶下沉量测精度为±1mm，量测时间应延续到拱顶下沉稳定后。

对量测数据进行分析处理，进行施工管理。

拱顶下沉及周边位移量测布置图

量测点布设位置隧道开挖方式

CD法开挖地段

台阶法开挖地段

全断面开挖地段注：图中F点为拱顶下沉量测点，其余为周边位移量测点。

第五节数据分析与反馈

施工时应按时准确的进行现场监控量测，在对量测数据进行分析处理与必要的计算后，绘出曲线，根据所绘曲线的变化情况与趋势，判定围岩的稳定性，及时预报险情，确定施工时应采取的措施，为修正和确定隧道初期支护参数，二次衬砌施作时间提供参考依据。

当隧道喷射混凝土出现大量的明显裂缝或隧道支护表面任何部位的实测收敛值已达到表一允许的70%，且收敛速度无明显下降时，应及时根据实测值找回回归方程，绘出回归曲线，由回归方程推算最终的位移值，若最终位移值接近或超过表一的净宽允许相对位移值时，应及时采取补强支护措施，并改变施工方法和修整设计支护参数。

表一隧道周边允许相对位移值（%）

表二变形管理等级

说明：U n为实测变形值，U0为允许变形值。

第六节隧道二衬施作

深埋段二次衬砌模筑施工应在围岩和初期支护变形基本稳定，并具备下列条件时施作：
