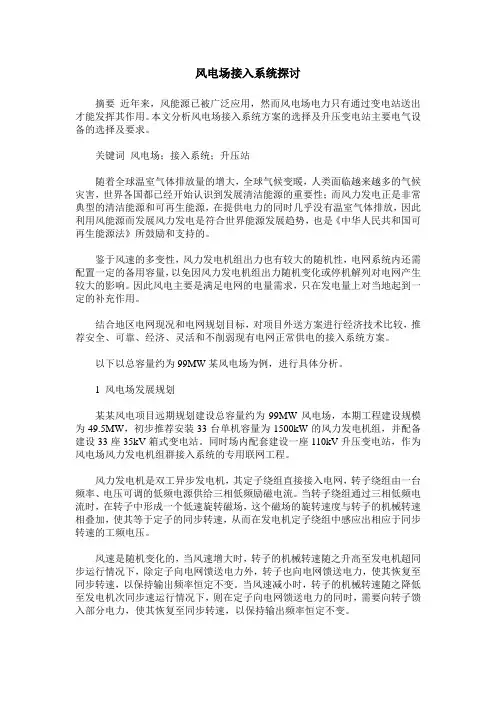

风电场接入系统探讨
风电场接入系统探讨摘要近年来，风能源已被广泛应用，然而风电场电力只有通过变电站送出才能发挥其作用。
本文分析风电场接入系统方案的选择及升压变电站主要电气设备的选择及要求。
关键词风电场；接入系统；升压站随着全球温室气体排放量的增大，全球气候变暖，人类面临越来越多的气候灾害，世界各国都已经开始认识到发展清洁能源的重要性；而风力发电正是非常典型的清洁能源和可再生能源，在提供电力的同时几乎没有温室气体排放，因此利用风能源而发展风力发电是符合世界能源发展趋势，也是《中华人民共和国可再生能源法》所鼓励和支持的。
鉴于风速的多变性，风力发电机组出力也有较大的随机性，电网系统内还需配置一定的备用容量，以免因风力发电机组出力随机变化或停机解列对电网产生较大的影响。
因此风电主要是满足电网的电量需求，只在发电量上对当地起到一定的补充作用。
结合地区电网现况和电网规划目标，对项目外送方案进行经济技术比较，推荐安全、可靠、经济、灵活和不削弱现有电网正常供电的接入系统方案。
以下以总容量约为99MW某风电场为例，进行具体分析。
1 风电场发展规划某某风电项目远期规划建设总容量约为99MW风电场，本期工程建设规模为49.5MW，初步推荐安装33台单机容量为1500kW的风力发电机组，并配备建设33座35kV箱式变电站。
同时场内配套建设一座110kV升压变电站，作为风电场风力发电机组群接入系统的专用联网工程。
风力发电机是双工异步发电机，其定子绕组直接接入电网，转子绕组由一台频率、电压可调的低频电源供给三相低频励磁电流。
当转子绕组通过三相低频电流时，在转子中形成一个低速旋转磁场，这个磁场的旋转速度与转子的机械转速相叠加，使其等于定子的同步转速，从而在发电机定子绕组中感应出相应于同步转速的工频电压。
风速是随机变化的，当风速增大时，转子的机械转速随之升高至发电机超同步运行情况下，除定子向电网馈送电力外，转子也向电网馈送电力，使其恢复至同步转速，以保持输出频率恒定不变。
关于风电场接入系统电网一次部分研究
关于风电场接入系统电网一次部分研究风电场是一种利用风能来发电的系统，它通过将风能转化为电能，然后将电能接入到电网中，供大家使用。
风电场接入系统电网的一次部分是指将风电场产生的电能送入电网的过程中的一次设备和装置。
该部分需要具备可靠性、稳定性和高效性，以确保风电场正常运行和电能的稳定输入到电网中。
在风电场接入系统电网的一次部分中，主要包括以下几个方面的研究内容。
首先是风电场的并网电流控制。
由于风能是不稳定的，风电场产生的电流也是不稳定的。
为了确保电网的稳定运行，需要对风电场的并网电流进行控制。
研究人员可以通过控制风机的切入切出点和功率曲线，以及控制逆变器的输出功率来实现对并网电流的控制。
其次是风电场的功率平衡控制。
由于风能的波动性，风电场的发电功率也会有所波动。
为了维持电网的功率平衡，研究人员需要研究风电场的功率平衡控制策略，通过调整风电场的出力来满足电网的需求。
第三是风电场的电压控制。
风电场接入电网时，需要通过变压器将风电场产生的电能提高至电网所需的电压水平。
研究人员需要研究电压控制策略，以确保电网的电压稳定。
最后是风电场的保护和安全控制。
在风电场接入电网的过程中，需要对风电场进行保护和安全控制，以防止电力设备的过载和短路等故障。
研究人员需要研究保护装置和控制策略，以确保风电场的安全运行。
关于风电场接入系统电网一次部分的研究内容较为广泛，涉及到风电场的并网电流控制、功率平衡控制、电压控制、谐波及无功控制以及保护和安全控制等方面。
这些研究内容的深入探讨，可以为风电场接入电网的可靠性、稳定性和高效性提供支持，并推动风电场的发展与应用。
关于风电场接入系统电网一次部分研究
关于风电场接入系统电网一次部分研究随着风电装机规模的不断扩大，风电场接入电网的问题越来越引起人们的关注。
在风电场与电网连接过程中，涉及到的问题包括电压质量、电流变化、频率稳定性等。
本文将对风电场接入电网一次部分进行研究，探讨风电场接入电网的情况，分析其对电网的影响，并提出相应的解决方案。
一、风电场接入电网的情况风电场接入电网需要考虑的问题有很多。
其中一点就是风电机组与电网之间的电气连接问题。
风电机组通过电气连接将自己与电网连接起来，从而使其发电功率输出到电网中。
不同的风电机组会采用不同的电气连接方式，主要分为两种：1. 直接型电气连接：将风电机组通过电气系统直接连接到电网中。
2. 变流型电气连接：将风电机组通过变流器将发电机输出的电流转换为电网所需的电流。
在这两种电气连接方式中，直接型电气连接相对简单可靠，但其控制性能较差，不能满足灵活性要求；而变流型电气连接则能够对电压和频率进行调节和控制，但其连接部分有大量的电子元器件，容易出现设备故障。
风电场接入电网，会对电网造成一定的影响。
这主要表现在以下几个方面：1. 电压波动：对于直接型电气连接的风电机组，当风电场的电功率突然改变时，电压波动会出现。
这种现象被称为电气冲击。
2. 电流变化：风电机组的运行状态也会导致电流的变化。
如果电网无法有效地控制和调整电流，会引起电压和频率的变化。
3. 频率稳定性：风电机组具有随风速、发动机转速、风轮叶片角度等参数变化而变化的特点，这种变化在一定程度上会影响电网的频率稳定性。
以上这些问题，都需要风电场在接入电网时进行考虑和解决。
三、解决方案为了解决上述问题，需要采取一系列的措施。
下面针对每个问题提出解决方案。
1. 解决电压波动问题电压波动是由于电网电容冲击引起，解决方法包括增加电容存储能量，提高电网综合阻尼等。
电流变化会导致电网电压和频率的变化，解决方法包括在输电线路上增加补偿电容，控制风电场的投入和退出等。
3. 解决频率稳定性问题风电场对电网频率的影响导致电网的频率稳定性不好，解决方法包括增加系统惯性、提高发电机系统控制精度等。

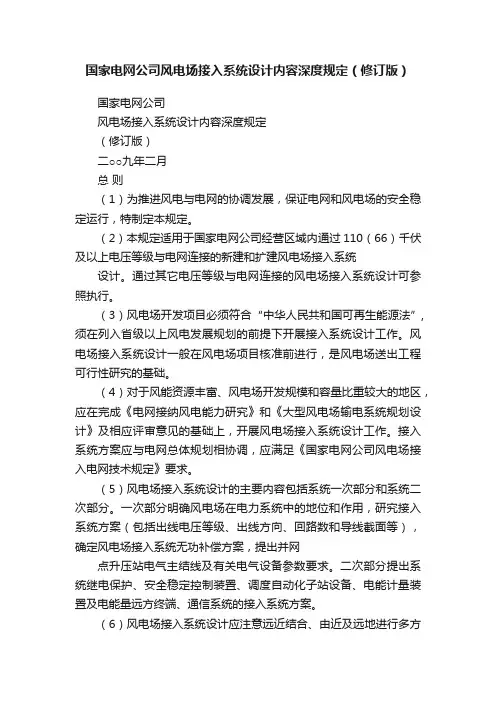

国家电网公司风电场接入系统设计内容深度规定（修订版）
国家电网公司风电场接入系统设计内容深度规定（修订版）国家电网公司风电场接入系统设计内容深度规定（修订版）二○○九年二月总则（1）为推进风电与电网的协调发展，保证电网和风电场的安全稳定运行，特制定本规定。
（2）本规定适用于国家电网公司经营区域内通过110（66）千伏及以上电压等级与电网连接的新建和扩建风电场接入系统设计。
通过其它电压等级与电网连接的风电场接入系统设计可参照执行。
（3）风电场开发项目必须符合“中华人民共和国可再生能源法”,须在列入省级以上风电发展规划的前提下开展接入系统设计工作。
风电场接入系统设计一般在风电场项目核准前进行，是风电场送出工程可行性研究的基础。
（4）对于风能资源丰富、风电场开发规模和容量比重较大的地区，应在完成《电网接纳风电能力研究》和《大型风电场输电系统规划设计》及相应评审意见的基础上，开展风电场接入系统设计工作。
接入系统方案应与电网总体规划相协调，应满足《国家电网公司风电场接入电网技术规定》要求。
（5）风电场接入系统设计的主要内容包括系统一次部分和系统二次部分。
一次部分明确风电场在电力系统中的地位和作用，研究接入系统方案（包括出线电压等级、出线方向、回路数和导线截面等），确定风电场接入系统无功补偿方案，提出并网点升压站电气主结线及有关电气设备参数要求。
二次部分提出系统继电保护、安全稳定控制装置、调度自动化子站设备、电能计量装置及电能量远方终端、通信系统的接入系统方案。
（6）风电场接入系统设计应注意远近结合、由近及远地进行多方案技术经济论证，并提出推荐方案。
当负荷预测、电源和电网规划的不确定性对风电场接入系统方案影响较大时，应作敏感性分析。
第一章风电场接入系统设计（一次部分）1 任务依据和主要原则1.1任务依据。
1.2设计范围。
1.3设计水平年、过渡水平年及远景年。
1.4设计的主要内容及委托方对设计重大原则问题的意见、设计内容的特殊要求。
1.5主管部门对该风电场建设的有关意见。
风电场电网接入技术及应用
风电场电网接入技术及应用风电是我国非常重要的可再生能源之一，其发电成本低、环保、可持续等特点使其大受欢迎。
与此同时，随着风电装机容量的不断增大，如何实现风电场与电网的高效接入成为一个亟待解决的问题。
本文将从风电场电网接入的基本原理、技术应用和问题阐述三个方面探讨风电场电网接入技术及其应用。
一. 风电场电网接入的基本原理风电场电网接入其实就是将风电场的电能与电网连接起来，使其能够向电网输送电能。
其基本原理是实现风电场产生的交流电通过特定的线路和连接设备与输电电网相接。
风力发电系统由风轮、发电机、变幻器、电容器等组成，通过输电线路与交流电网相连。
总体来看，风电场电网接入具有以下几个特点：1. 风电场的电力输出量受风速、风向等自然因素的影响，其电功率具有瞬时性、非周期性和随机性。
2. 输电线路所带负荷变化大，需要有较强的适应性。
3. 风电场电网接入需要满足输电安全、输电稳定、备用能力等的要求。
二. 风电场电网接入的技术应用目前，风电场电网接入已有多种技术应用。
1. 风力发电系统与电力网的电能变换技术：目前已经应用的技术手段有集中渐变变桨系统、局部渐变变桨系统、场级调速系统等。
这些技术能够有效地减少风力发电系统在电力生成过程中的能量损失，提高电能利用率，并且能够更好地应对风力突变所带来的诸多不利因素。
2. 视在功率控制系统：视在功率控制是目前风电场电网接入的另一个技术点。
它能够有效地实现风电场的电能输出与电力网管理机构的控制要求的对接，为电力系统的稳定运行保驾护航。
3. 风场对电网的影响研究：随着风电装机容量的不断增大，风电场日趋复杂化，对电力网的稳定性影响越来越大。
因此，风场对电网的影响研究也成为了一个热点和难点。
因此目前需要进行更多的研究和开发方案。
4. 网络化管理系统：网络化管理系统是风电场电网接入中的另一个重要技术手段。
它通过集中化管理、单元化控制，能够大幅度降低风电场管理难度，并且能够更好地实现电力运行监测、操作调度等工作。
关于风电场接入系统电网一次部分研究
关于风电场接入系统电网一次部分研究风电是一种可再生能源，具有环保、低碳的特点，逐渐成为国际上发展最快的清洁能源之一。
风电场接入电网一次部分是风电场与电网之间的连接系统，其功能是将风力发电装置产生的电能输送到电网中，以满足用户用电需求。
风电场接入系统的主要组成部分包括风力发电装置、变流器、电缆线路、变压器、开关设备等。
风力发电装置是将风能转换为电能的核心设备，通过叶片转动驱动发电机工作，产生交流电。
变流器将交流电转换成直流电，然后通过电缆线路输送到电网中。
变压器将直流电转换为电网所需要的电压，同时进行电能调控和保护。
开关设备用于控制电流的开合，实现对输电线路和装置的保护和控制。
风电场接入系统的设计与运行有很多技术问题需要考虑。
首先是与电网的连接方式。
目前常用的连接方式有并网式和孤岛式。
并网式是指风电场与电网之间实现直接连接，将风力发电产生的电能完全注入电网中。
孤岛式是指在风电场独立运行的情况下，通过逆变器将直流电转换为交流电供电。
其次是电网功率质量问题。
由于风力发电具有波动性和不稳定性，容易引起电网波动和电压波动，对电网的稳定运行造成一定影响。
在接入系统设计中，需要考虑如何解决这些问题，保证电网的功率质量。
再次是电网对风电场的影响。
由于风电场接入电网后会受到电网的电压和频率的影响，导致风力发电装置的输出功率发生变化。
需要对接入系统进行优化设计，提高风电场的电能利用率。
近年来，随着风电的迅猛发展，风电场接入系统的研究也得到了广泛关注。
研究内容主要包括并网逆变器技术、电网调度与控制、电力系统稳定性分析等方面。
并网逆变器技术主要包括控制策略和电力质量控制。
控制策略是指如何通过逆变器控制风力发电装置的输出功率，以满足电网需求。
电力质量控制是指如何通过逆变器控制风力发电装置的输出电压和频率，以提高电网的功率质量。
电网调度与控制主要包括风电场的调度策略和电网的电压和频率控制。
调度策略是指如何合理安排风电装置的出力，以满足电网负荷需求。
风电场电网接入方案及电力系统规划
风电场电网接入方案及电力系统规划近年来，随着环保意识的增强和能源转型的推进，风能作为一种清洁、可再生的能源被广泛应用。
风电场作为风能的主要利用方式之一，其电网接入方案和电力系统规划至关重要。
本文将从风电场电网接入方案和电力系统规划两个方面进行探讨。
一、风电场电网接入方案风电场电网接入方案是指将风电场的发电功率引入到电力系统中的具体方案。
根据风电场的规模、地理位置和市场需求等因素，可以采用以下几种常见的电网接入方案。
1. 直接接入配电网：对于小型风电场来说，直接接入配电网是一种简单、经济的方案。
通过安装电压等级相匹配的变压器，将风电场的发电功率直接输送至配电网。
这种方案不仅能够满足当地居民和企业的用电需求，还能够将多余的电力供应给周边地区。
2. 并网发电：对于大型风电场来说，采用并网发电的方式更为常见。
这种方式需要建设专用的输电线路，并将风电场的发电功率与电力系统进行统一调度。
并网发电方案可以实现风电场的规模化利用，提高整个电网的供电可靠性。
3. 储能系统配合接入：为了提高风电场的发电可靠性和调峰能力，可以采用储能系统与电网接入相结合的方案。
通过将风电场的多余电力储存起来，在用电高峰期释放，从而实现平稳的电力供应。
这种方案可以有效减少因风速不稳定而引起的发电波动。
二、电力系统规划电力系统规划是指根据电力供需、电网接入方式和电力负荷等因素，对整个电力系统进行合理安排和布局的过程。
风电场的电力系统规划应该满足以下几个方面的要求。
1. 电力系统的可靠性：在规划电力系统时，应采用多元化的电源配置和故障隔离措施，确保电力系统的供电可靠性。
同时应对风电场的接入进行合理调度，避免过载和供电不足的问题。
2. 电力系统的稳定性：由于风速的不稳定性，风电场的发电功率会有一定的波动性。
因此，在电力系统规划中，需要考虑如何通过调度和储能系统的使用，保持电力系统的稳定运行。
3. 电力系统的经济性：在规划电力系统时，应综合考虑风电场的发电成本、输电线路的建设成本、维护成本等因素，寻求经济效益最大化的方案。
风电场接入电力系统技术规定
《风电场接入电力系统技术规定》全文所属分类: 新闻资讯来源: 国家标准化管理委员会更新日期: 2012-09-20 前言本标准根据国家标准化管理委员会下达的国标委综合【2009】93号《2009年第二批国家标准计划项目》标准计划修订。
本标准与能源行业标准《大型风电场并网设计技术规范》共同规定了风电场并网的相关技术要求，能源行业标准规定了大型风电场并网的设计技术要求，本标准规定了风电场并网的通用技术要求。
本标准规定了对通过110(66)kV及以上电压等级线路与电力系统连接的新建或扩建风电场的技术要求。
本标准实施后代替GB/Z 19963-2005。
本标准由全国电力监管标准化技术委员会提出并归口。
本标准主要起草单位：中国电力科学研究院。
本标准参加编写单位：龙源电力集团股份有限公司，南方电网技术研究中心，中国电力工程顾问集团公司。
本标准主要起草人：王伟胜，迟永宁，戴慧珠，赵海翔，石文辉，李琰，李庆，张博，范子超，陆志刚，胡玉峰，陈建斌，张琳，韩小琪。
风电场接入电力系统技术规定1 范围本标准规定了风电场接入电力系统的技术要求。
本标准适用于通过110(66)kV及以上电压等级线路与电力系统连接的新建或扩建风电场。
对于通过其他电压等级与电力系统连接的风电场，可参照执行。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 12325-2008 电能质量供电电压偏差GB/T 12326-2008 电能质量电压波动和闪变GB/T 14549-1993 电能质量公用电网谐波GB/T 15945-2008 电能质量电力系统频率偏差GB/T 15543-2008 电能质量三相电压不平衡GB/T 20320-2006 风力发电机组电能质量测量和评估方法DL 755-2001 电力系统安全稳定导则DL/T 1040-2007 电网运行准则SD 325-1989 电力系统电压和无功电力技术导则3 术语和定义下列术语和定义适应于本文件。
风电场数据接入实施方案
风电场数据接入实施方案一、引言。
随着风电场建设规模的不断扩大，风电场数据的接入成为一个重要的问题。
为了更好地管理和监控风电场运行情况，制定一套科学合理的数据接入实施方案显得尤为重要。
本文将就风电场数据接入的实施方案进行详细介绍，以期为相关工作提供参考。
二、数据接入原则。
1. 数据安全性原则。
风电场数据接入的首要原则是保障数据的安全性。
在数据接入过程中，必须严格遵守相关的信息安全管理规定，采取有效的措施防范数据泄露和攻击风险。
2. 数据准确性原则。
风电场数据的准确性对于风电场的运行和管理至关重要。
因此，在数据接入过程中，必须确保数据的准确性，避免因数据错误导致的不必要损失。
3. 数据实时性原则。
风电场数据的实时性是保障风电场运行安全的重要保障。
在数据接入实施方案中，必须充分考虑数据的实时性，确保数据能够及时传输和更新。
三、数据接入实施方案。
1. 数据接入方式选择。
针对风电场数据接入，可以选择有线接入和无线接入两种方式。
有线接入相对稳定可靠，但布线成本较高；无线接入成本相对较低，但受信号干扰影响较大。
在具体选择时，需要综合考虑风电场的实际情况，选择最适合的接入方式。
2. 数据接入设备配置。
在确定数据接入方式后，需要进行数据接入设备的配置。
包括网络设备、传感器、数据采集设备等。
在配置过程中，要充分考虑设备的兼容性和稳定性，确保设备能够稳定运行。
3. 数据接入流程规划。
为了保证数据能够顺利接入，需要对数据接入流程进行详细规划。
包括数据采集、传输、存储等环节。
在规划过程中，需要考虑到数据的实时性和安全性，确保数据能够按时、准确地接入。
4. 数据接入监控与管理。
数据接入后，需要建立相应的监控与管理系统，对接入的数据进行实时监测和管理。
一旦发现数据异常，能够及时采取相应的措施，保障风电场的安全运行。
四、总结。
风电场数据接入实施方案的制定，对于风电场的运行和管理具有重要意义。
在实施过程中，需要严格遵守数据安全、准确性和实时性原则，选择合适的数据接入方式，配置合适的设备，规划完善的数据接入流程，建立有效的监控与管理系统。
风电场接入电网技术规定
风电场接入电网技术规定风电场接入电网技术规定中国电力科学研究院200& 121 2 3 4 5 6 7 8 9 10 11 12 13 14 15 范• • • 1规范性引用文1术语和定义1电网接纳风电能2风电场有功功率3风电场无功功4风电5风电场电压调5风电场低电压穿越5风电场运行频6风电场电能质量7风电场模型和参7风电场通信与信号8风电场功率预8风电场接入电网检测风电场接入电网技术规定（送审稿）本规定提出了风电场接入电网的技术要求。
本规定适用于国家电网公司经营区域12325-2003电能质量供电电压允许偏差GB 12326-2000电能质量电压波动和闪变GB/T 14549-1993电能质量公用电网谐波GB/T 15945-1995电能质量电力系统频率允许偏差GB/T 15543-2008电能质量三相电压不平衡DL 755-2001电力系统安全稳定导则SD 325-1989电力系统电压和无功技术导则GB/T 20320-2006风力发电机组电能质量测量和评估方法3术语和定义本标准采用下列定义和术语。
3. 1风电机组wind turbine generator system; WTGS将风的动能转换为电能的系统。
3.2风电场wind farin;wind power plant;山一批风电机组或风电机组群组成的电站。
3.3风电场并网点point of interconnection of wind farm与公共电网直接连接的风电场升压站高压侧母线。
3.4风电场有功功率active power of wind farm风电场输入到并网点的有功功率。
3.5风电场无功功率reactive power of wind farm风电场输入到并网点的无功功率。
3.6功率变化率power ramp rate在单位时间low voltage ride through of wind turbines当电网故障或扰动引起风电场并网点的电压跌落时，在一定电压跌落的范W 内，风电机组能够不间断并网运行。
风电场电网接入技术及并网运行规程
风电场电网接入技术及并网运行规程随着全球对可再生能源的需求不断增加，风电成为了当前最为广泛使用的清洁能源之一。
风电场作为风能转化为电能的重要设施，其电网接入技术和并网运行规程的有效实施，对于确保风电产能释放、电网稳定运行以及实现可再生能源并网具有重要意义。
本文将深入探讨风电场电网接入技术和并网运行规程的相关内容，为风电行业的持续发展提供参考。
风电场电网接入技术作为确保风电场安全高效运行的基础，其主要任务是将风电场发出的电能安全送入电力系统。
首先，电网接入技术需要保证风电场的电能与电力系统的频率、电压等参数能够匹配，在不破坏电力系统稳定运行的前提下实现双方的互联互通。
其次，电网接入技术还需考虑到风电场的发电能力和变化情况，以确保电网供需平衡和稳定性。
最后，电网接入技术需要具备故障检测与处理机制，以及快速切除和重连电力系统的能力，以应对突发的故障情况。
在实际应用中，常见的电网接入技术包括并联运行技术、串并联技术和VSC-HVDC技术。
并网运行规程则是对风电场并入电力系统后的运行行为进行规范和管理的文件，其主要目的是确保风电场与电力系统之间的安全稳定运行。
首先，规程需要明确电力系统的要求和标准，以确保风电场在并入电力系统后能够满足其安全可靠性要求。
其次，规程需要制定风电场的运行参数和限制条件，以确保风电场在规定范围内进行电力调度和控制，并统一风电场各个环节的运行模式。
最后，规程还需要明确风电场与电力系统之间的通信和数据交互要求，以便实现双方之间的信息互通和监测控制。
要实施风电场电网接入技术和并网运行规程，需要考虑以下几个方面的问题。
首先，需要建立统一的标准和规范，以便不同地区和国家的风电场能够实现互联互通和相互协调。
其次，需要加强对风电场电网接入技术和并网运行规程的研究和开发，以满足不断变化的风电场和电力系统的需求。
此外，还需要加强对风电场运行状态的监测和控制技术的研究，以提高风电场的运行效率和可靠性。
风电接入方案
风电接入方案1. 引言风能作为一种清洁、可再生的能源，在当前的能源结构调整中扮演着重要的角色。
为了充分利用风能资源，风电接入方案成为了一个关键的问题。
本文将提出一种综合考虑经济、技术和环境因素的风电接入方案。
2. 电网规划与风电资源评估在制定风电接入方案前，需要对当地的电网情况进行规划和评估。
首先，需要考虑电网的容量和可靠性，以确保电网能够承受风电的接入。
其次，需要对风电资源进行评估，包括风速、风向和风能密度等因素，以确定最适合接入风电的地理位置。
3. 风力发电机选择与布局根据风电资源评估的结果，选择适合的风力发电机类型和数量。
常见的风力发电机包括水平轴风力发电机和垂直轴风力发电机。
水平轴风力发电机适合安装在开阔的地方，而垂直轴风力发电机则适合安装在城市或密集建筑区域。
在风力发电机的布局方面，需要考虑风向和风阻遮挡因素。
合理的布局可以最大程度地提高风力发电机的发电效率，减少风力发电机之间的相互干扰。
4. 电网与风电场的连接方式将风电场接入电网的连接方式有直接连接和间接连接两种选择。
直接连接是指将风电场直接接入到现有的电网中，而间接连接是指通过电力调度中心进行管理和调节。
具体选择哪种连接方式，需要考虑到电网的容量、可靠性和经济性等因素。
5. 风电场的运维与管理风电场的运维与管理是确保风电系统正常运行的关键。
包括对风力发电机的定期检修和维护、电力设备的线路巡检和故障处理以及风力发电机的性能监测等工作。
此外，还需要建立完善的管理制度，确保风电场的安全运行。
6. 环境保护与社会效益在风电接入方案中，环境保护和社会效益是不可忽视的因素。
风电作为一种清洁能源，可以减少温室气体的排放，改善空气质量。
同时，风电的建设和运行也可以带动当地的经济发展和就业机会。
因此，在制定风电接入方案时，需要充分考虑环境保护和社会效益的因素。
7. 结论综上所述，风电接入方案是一个综合考虑经济、技术和环境等因素的问题。
通过对电网规划与风电资源评估、风力发电机选择与布局、电网与风电场的连接方式、风电场的运维与管理以及环境保护与社会效益等方面的分析与讨论，可以制定出合理、高效的风电接入方案，推动风电产业的发展。
关于风电场接入系统电网一次部分研究
关于风电场接入系统电网一次部分研究风电场是指利用风能发电的电站，它是清洁能源的一种重要形式，受到了广泛的关注和支持。
随着我国风电装机容量的不断增长，风电场接入电网成为了一个重要的问题。
风电场接入电网一次部分的研究，对于提高风电场并网的可靠性和稳定性具有重要意义。
一、风电场接入电网一次部分的特点1. 风电场接入电网一次部分受制于天气条件，不稳定性较大。
由于风速的不确定性和不规律性，风电场的输出功率具有波动性和随机性。
这对电网的稳定性和可靠性提出了较高的要求。
2. 风电场接入电网一次部分具有地域性特点。
风资源的分布不均匀导致了风电场的地域性布局，风电场可能分布在不同的地理位置，这对电网的规划和运行提出了挑战。
3. 风电场接入电网一次部分具有大规模性特点。
随着我国风电产业的快速发展，风电场的规模在不断扩大，接入电网的容量也越来越大。
这对电网的承载能力和稳定性提出了更高的要求。
1. 风电场接入电网一次部分存在安全隐患。
风电场具有较高的电压等级和容量，一旦发生故障可能会对电网造成较大影响，甚至引发电网事故。
2. 风电场接入电网一次部分存在调度困难。
风电场的输出功率具有波动性，这对电网的调度和运行提出了挑战，需要寻找更有效的调度方法。
3. 风电场接入电网一次部分存在技术瓶颈。
风电场并网技术相对较新，一些关键技术尚未完全成熟，需要进一步研究和改进。
目前，国内外对风电场接入电网一次部分进行了广泛的研究，取得了许多成果。
主要体现在以下几个方面：2. 接入电网的安全性评估研究。
针对风电场接入电网一次部分的安全隐患问题，进行了系统的安全性评估研究，提出了相应的解决方案。
未来，随着我国风电产业的不断发展和技术的不断创新，风电场接入电网一次部分的研究将迎来更加广阔的发展空间。
预计未来的研究重点将主要体现在以下几个方面：1. 接入电网的智能化研究。
随着智能电网技术的不断成熟，预计未来将进行更加深入的智能化研究，以提高电网的灵活性和智能化程度。
关于风电场接入系统电网一次部分研究
关于风电场接入系统电网一次部分研究一、风电场接入系统概述风电场接入系统是指将风电场中的风力发电设备与电网相连接，并通过适当的装置和设备实现有效的电能输送和调度控制。
风电场接入系统一般由变压器、开关、保护装置、输电线路等部分组成。
其主要功能包括电能的输送、变压、调度、保护等。
二、风电场接入系统的一次部分存在的问题1. 电压质量问题由于风电场的电力输出具有间歇性和波动性，容易对电网的电压质量产生影响。
这可能会导致电网的电压波动较大，甚至影响电网的稳定运行。
需要针对风电场接入系统的电压质量问题进行研究和解决。
2. 频率稳定问题3. 输电线损耗问题风电场位于较远地区的情况较为普遍，输电线路较长，存在一定的输电线路损耗。
这会导致风电场的电能输送效率较低，造成资源浪费。
需要对风电场接入系统的输电线路损耗问题进行研究和解决。
4. 电能调度控制问题风电场接入系统中的电能输出具有不确定性和随机性，这给电能调度控制带来一定的挑战。
如何根据实时情况进行有效的电能调度，使得风电场的电能能够合理、高效地输送到电网中，是一个需要解决的问题。
针对上述问题，对风电场接入系统的一次部分进行研究，主要有以下几个方向：通过引入电压稳定器、SVG装置等技术手段，改善风电场接入系统的电压质量，减少对电网的影响，保障电网的稳定运行。
通过深入研究输电线路的输电特性，采用合理的输电线路设计和运行方式，降低输电线路的损耗率，提高风电场电能输送效率。
通过引入预测技术、智能控制技术等手段，实现对风电场电能输出的有效控制和调度，确保风电场的电能能够高效输送到电网中。
风电场电网接入技术研究
风电场电网接入技术研究风电场电网接入技术是指将风力发电装机容量较大的风电场接入电网，以实现电能的输送和供应。
随着风力发电的快速发展，风电场的接入已经成为电力系统规划和运营的重要问题。
本文将对风电场电网接入技术进行详细的研究与分析。
风电场的电网接入技术主要包括接入点的选择、接入设备的选择以及接入系统的设计等关键技术。
首先，接入点的选择是风电场接入电网的第一步。
一般来说，风电场可以选择接入到本地配网或者输电网。
选择接入点需要考虑配电容量、输电容量、输电距离、电网的可靠性以及电网的规模等因素。
同时，还需要考虑到风电场的发电特点，比如风电场容量的大小、风电机组的类型和数量等。
接下来，接入设备的选择也是非常关键的。
一般来说，风电场接入电网需要选择合适的主变压器、开关设备、保护设备和通信设备等。
主变压器是用来将风电机组产生的电能升压到配网或者输电网电压等级的设备，其选择需要考虑到负载和容量的需求。
开关设备主要用于控制和保护电网的正常运行，如断路器、隔离开关等。
保护设备主要用于保护风电场和电网设备的安全运行，如过流保护、差动保护等。
通信设备则用于实现风电场与电网之间的数据传输和控制。
最后，接入系统的设计也是非常重要的。
接入系统的设计需要考虑到电网的稳定性和可靠性。
一方面，风电场的接入对电网的负荷和频率稳定性提出了更高的要求，因此需要配备相应的控制系统和辅助设备来实现对电压和频率的调节。
另一方面，风电场的接入也会对系统的保护和安全性提出新的挑战，因此需要选择合适的保护装置和安全系统来确保电网的安全运行。
风电场电网接入技术的研究既涉及到电力系统工程的基本理论，也涉及到电力系统运行的实际问题。
研究此技术需要全面了解电力系统的结构和运行机理，同时还需要对风力发电的特点和技术要求有足够的了解。
此外，还需要对现有的电网接入技术和设备进行评估和比较，以选择最适合风电场接入的方案。
总之，风电场电网接入技术是风力发电领域的一个重要研究方向，其研究结果将对风电场的建设和电力系统的规划与运营具有重要指导意义。
《风电场接入分析》课件
课件
风电场接入分析的背景和意义
风电场接入的技术要求和挑战
1
可靠性 - Reliability ⚡️
风电场接入需要确保稳定的电力供应，解决电网频繁承载变化的技术挑战。
2
调节性 - Flexibility
风电场的输出受风速波动影响，需要调节电力系统以匹配需求和供应。
3
协调性 - Coordination
风电场与传统发电设施的协调，确保电力系统的可靠运行和有效管理。
风电场接入对电网安全和稳定性的影
响
1
可再生能源 - Renewable Energy ♻️
风电场的接入减少对传统能源的依赖，提高电力系统的能源可持续性。
2
电网抗灾能力 - Resilience
风电场的分布增加了电网的韧性，对灾害和故障具有更好的应对能力。
3
电网调度 - Grid Management
风电场的灵活性提供了更多的调度空间，优化电力系统的负荷分配和电能传输。
风电场接入的经济和环境效益分析
1
经济效益 - Economic Benefits
2
环境效益 - Environmental Benefits
风电场的建设和运营创造就业机会，降低电
3
中国 - China
中国是全球最大的风电场市场，通过国
家计划和补贴政策积极推动风电场接
入。
国内风电场接入的案例分析
福建平潭福兴风电场
内蒙古乌海风电场
甘肃华亭风电场
位于东海福建平潭，是我国规模Байду номын сангаас
位于内蒙古乌海市，该风电场通
位于甘肃华亭，借助现代化的运
风电场接入系统继电保护配置方案研究 黄攀
风电场接入系统继电保护配置方案研究黄攀发表时间：2018-04-18T14:36:11.433Z 来源：《电力设备》2017年第31期作者：黄攀[导读] 摘要：随着国家绿色能源的进一步崛起，风力发电在我国得到了迅猛发展。
（国家电投集团江苏海上风力发电有限公司江苏盐城 224000）摘要：随着国家绿色能源的进一步崛起，风力发电在我国得到了迅猛发展。
其中，风电场的接入，使得地区电网的结构发生了很大变化，即在风机发电时电网的结构由负荷型转变为电源型。
地区电网结构的变化和风电场大规模的接入，需要对现有电网的安全稳定进行研究，其中风电场接入系统后，系统继电保护的配置是一个新课题。
本文就风电场接入系统继电保护配置方案展开了研究。
关键词：风电场；继电保护；配置方案1风电机组和风电场故障特征1.1永磁直驱风力发电机永磁直驱风力发电机组（D-PMSG）能够在不同风速下稳定运行，具有噪声小、结构简单、运行效率高、维护成本低等优点。
当风速突变引起的发电机输出功率变化时，机组网侧变流器能够稳定直流侧电压，既能在单位功率因数下稳定运行，也可以在超前和滞后功率因数下运行。
相关研究表明D-PMSG采用的控制策略不同，短路电流特征也不同，为继电保护的整定带来了障碍。
相关专家以某风电场为例，研究了直驱永磁同步风力发电系统并网运行的暂态过程。
指出集电线路三相短路时，电压降低，电流增大，变化程度与故障位置有关；风电场侧和风机出口正序阻抗先阶跃后减小，负序阻抗基本不变；系统侧正负序阻抗稳定且相等。
还有专家以某并网直驱风电场为例，研究了风电场联络线PCC点故障时的电流特性，指出直驱风电场短路电流的波动性、随机性容易造成PCC点的保护装置的拒动或误动。
综上可知直驱风电系统由于其采用的网侧变流器控制技术，消除了变流器输出电流中的负序分量，会影响基于故障电流信息的故障选相元件；风电场的弱电源特性会导致风电场侧的故障选相元件误选与距离保护拒动，这些问题都必须引起相关研究者的重视。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第11章1、【风电场接入系统】是保证风电场正常运行，通过【电网】向终端用户输送电能的重要环节。
2、电力系统是一个包括【发电】、【输电】、【配电】、【变电】、【用电】等环节的非常复杂的动态系统。
3、与电力系统相关的概念还有【“电力网”】和【“动力系统”】。
4、电能生产必须与【消费】保持平衡。
5、电能的【集中开发】与【分散使用】，以及电能的连续供应与负荷的随机变化，对电力系统的结构和运行带来了极大的约束。
6、电力系统的主体结构由【电源】、【电力网络】和【负荷中心】组成。
7、电力网络由【电源的升压变电站】、【输电线路】、【负荷中心变电所】、【配电线路】等构成。
8、电力系统中千千万万个网络节点交织密布，【有功潮流】、【无功潮流】、【高次谐波】、【负序电流】等以光速在全系统内传播。
9、总装机容量----指系统中实际安装的发电机【额定容量】的总和。
10、总装机容量以【千瓦(kW)】、【兆瓦（MW）】、【吉瓦（GW)】为单位计。
11、年发电量----指系统中所有发电机组全年【实际发出电能】的总和。
12、年发电量以【千瓦时(kW·h)】、【兆瓦时（MW·h）】、【吉瓦时（GW·h)】为单位计。
13、最大（小）负荷----指规定时间内，电力系统【总有功功率负荷】的最大值（最小值。
）14、【输电电压的高低】是输电技术发展水平的主要标志。
15、世界各国常用的输电电压有【220kV】及以下的高压输电，【330-765kV】的超高压输电、【1000kV】及以上的特高压输电。
16、配电系统由【配电变电所】、【髙压配电线路】、【配电变压器】、【低压配电线路】以及相应的控制保护设备组成。
17、【3kV】电压等级系统只限于工业企业内部用。
18、【220kV】及以上电压等级系统多用于大电力系统主干线。
19、只有负荷中心【高压电动机】比重很大时，才考虑以6kV配电方案。
20、交流电的瞬时功率不是一个恒定值，功率在一个周期内的【平均值】叫有功功率，它是指在电路中【电阻部分】消耗的功率。
21、发电机【有功功率供应】与【负荷需求】不匹配时，发电机的【转子转速】会发生变化，脱离【同步转速】，因此系统的【频率】会发生变化。
22、为建立【交变磁场】和【感应磁通】而需要的电功率称为无功功率。
23、潮流计算是研究【电力系统稳态】运行情况的一种基本电气计算。
24、潮流计算的结果是电力系统【稳定计算】和【故障分析】的基础。
25、暂态过程分两种，【机电暂态】和【电磁暂态】。
26、机电暂态过程主要是由于【机械转矩】和【电磁转矩（或功率）】之间的不平衡引起的。
27、电磁暂态过程主要与【短路】和【自励磁】有关，涉及电流、电压随时间的变化。
28、风电场主要由【风电机群】、【集电线路】、【升压变电站】以及【风电场控制系统】等组成。
29、继电线路的作用是通过【电缆】或【架空线路】将风电机群产生的电能送入风电场升压站。
30、集电线路包括【单台风电机组的机端升压变】、【10kV或35kV电缆】、【架空线路】以及相应【保护设施等】等。
31、风电场的电气设备分为【一次设备】和【二次设备】。
32、风电场一次设备是构成风电场的主体，它是直接【生产】、【输送】和【分配】电能的设备。
33、风电场电气二次设备是对一次设备进行【控制】、【调节】、【保护】和【监测】的设备，包括【控制设备】、【继电保护和自动装置】、【测量仪表】、【通信设备】等。
34、电气二次设备通过【电压互感器】和【电流互感器】与一次设备进行电气联系。
35、风电场接入电力系统的方案主要由风电场的【最终装机容量】和风电场【在电网所处的位置】来确定。
36、风电场接入电力系统主要有两种：一种叫做【分散接入】，另一种叫做【集中接入】。
37、集中接入的特点是：【风电场开发规模大】、【接入电压等级髙】、【远距离输送】，对系统电压、稳定性、运行和备用影响较大，以【异地消纳】为主。
38、目前，集中接入又可以分为【直接接入变电站】、【建设风电汇集站】两种方式。
39、风电场送出线路按规定不需要满足【“N-1”】要求。
40、电力系统安全稳定运行本质上要求【发电】与【负荷需求】之间必须时刻保持平衡。
41、大规模风电接入对电网的影响主要体现在【无功电压】、【电能质量】、【稳定性】和【调峰】等方面。
42、目前常用的无功补偿装置一般有【调压式无功补偿装置】、【静止无功补偿器（SVC）】、【静止无功发生器（STATCOM）】。
43、【静止无功补偿器（SVC)】是目前电力系统中应用最多、技术最为成熟的动态无功补偿设备。
44、静止无功发生器（STATCOM)是-种更加先进的静止型无功补偿装置，具有比SVC【更快的响应速度】，【更宽的运行范围】，尤其重要的是，电压较低时仍可以向电网注入较大的无功电流。
45、静止无功补偿器（SVC)有两种类型，即【TCR型】和【MCR型】。
46、当系统电压下降时，STATCOM输出无功功率的能力比SVC【强】，当系统电压升高时，STATCOM吸收无功功率的能力比SVC【差】。
47、根据实际需要，风电场无功补偿容量有时需要从容性到感性之间调节，在方案设计时就要注意避免出现【谐振现象】。
48、由于变速风电机组运行过程中会产生谐波注入，而无功补偿装置寿命受谐波影响较大，因此在无功补偿设计时要注意考虑适当的【滤波支路】。
49、风电带来的电能质量问题有：【电压偏差】、【电压变动】、【电压波动】和【闪变】、【谐波】。
50、电压偏差是指供电系统在正常运行方式下，某一节点的【实际电压】与【系统标称电压】之差对【系统标称电压】的百分数。
51、电压变动指的是【电压方均根值】曲线上相邻【两个电压极值】之差，以系统标称电压的百分数表示。
52、相对于电压偏差，电压变动同时考核的是【电压变化幅度】和【频度】。
主要由【风速的快速变化】引起的。
53、闪变的主要影响因素是电压波动的【幅值】和【幅值】，并和照明装置特性及人对闪变的主观视感有关。
54、电压波动常会导致许多电气设备不能正常工作，判断电压波动值是否被接受的依据是其对白炽灯工况的影响程度，即【引起白炽灯闪变的大小】。
55、目前研究风电给电网造成的闪变，有两种预测模型：【基于简单潮流计算的模型】和【动态仿真】。
56、风电带来的谐波问题主要由其【所带的电力电子装置】引起。
57、闪变视察频率范围【1-25Hz】，敏感的频率范围【6-12Hz】。
58、我们将频率高于【50Hz】的电流或电压成分称为谐波。
59、鼠笼式感应异步发电机无【励磁系统】，运行过程中需要从电网吸收【滞后】的无功功率。
60、短路故障期间，双馈电机可以持续向电网提供【无功功率】，有利于风电场维持【暂态电压】稳定。
61、PMG的中文含义【永磁发电机】。
62、短路故障期间，永磁发电机的【磁化转子】可以保证机组持续向电网提供无功功率，有利于风电场维持【暂态电压】稳定63、当自然风波动较大时，采用分组投切的并联补偿装置会出现【欠补偿】或【过补偿】现象。
64、LVRT的中文含义【低电压穿越】。
65、据文献的报道，当前的低电压穿越技术一般有三种方案：第一种是【采用转子短路保护技术】，第二种是【引入新型拓扑结构】，第三种是【采用合理的励磁控制算法】。
66、风电场的无功容量应按照【分（电压）层】和【分（电）区】【基本平衡】的原则进行配置和运行，并应具有一定的【检修备用】。
67、当电网频率高于【50.2Hz】时，根据电网调度部门指令降低风电场有功功率，严重情况下可切除整个风电场。
68、风电场应配置风电功率预测系统，系统具有【0-48h】短期预测和【15min-4h】超短期预测。
69、对于直接接入公共电网的风电场，其配置的【容性无功容量】除能够补偿并网点以下风电场汇集系统及主变压器的感性无功损耗外，还要能够补偿风电场满发时送出线路【一半的感性无功】损耗；其配置的感性无功容量能够补偿风电场送出线路【一半的充电无功功率】。
70、对于通过220kV (或330kV)风电汇集系统升压至500kV (或750kV)电压等级接入公共电网的风电场群，其风电场配置的【容性无功容量】除能够补偿并网点以下风电场汇集系统及主变压器的感性无功损耗外，还要能够补偿风电场满发时送出线路的【全部感性无功】损耗；其风电场配置的感性无功容量能够补偿风电场送出线路的【全部充电无功功率】。
71、风电场应配置无功电压控制系统，实现对并网点电压的控制，其【调节速度】和【控制精度】应能满足电网电压调节的要求。
72、风电场变电站的主变压器应采用【有载调压变压器】。
风电场具有通过调整变电站主变压器【分接头】控制场内电压的能力，确保场内风电机组在所规定的条件下能够正常运行。
73、低电压穿越曲线包括【瞬时电压跌落】，【最低电压水平持续时间】以及【电压恢复直线】。
74、风电机组引起电压波动和闪变的根本原因是风电机组【输出功率的波动】。
75、风电机组与传统的并网发电设备最大的区别在于，其在电网故障期间并不维持电网的【电压】和【频率】，这对电力系统的稳定性非常不利。
76、频率高于50.2Hz时，要求风电场具有至少【2min】的能力运行，频率低于49.5Hz时，要求风电场具有至少【30min】的能力运行。
77、当公共电网电压处于正常范围内时，风电场应当能够控制风电场并网点电压在额定电压的【97%〜107%】范围内。
78、当风电场并网点的电压偏差在其额定电压的【-10%〜+10%】之间时，风电场内的风电机组应能正常运行；当风电场并网点电压偏差超过【10%】时，风电场的运行状态由风电场所选用风电机组的性能确定。
79、风电场内的风电机组具有在并网点电压跌至【20%】额定电压时能够保证不脱网连续运行【625ms】的能力。
80、风电场并网点电压在发生跌落后【2S】内能够恢复到额定电压的【90%】时，风电场内的风电机组能够保证不脱网连续运行。
82、国家电网公司在【2009年12月22日】发布企业标准《风电场接入电网的技术规定》对风电场的有功功率及频率。
无功功率及电压，低电压穿越能力，电能质量做出详细的规定。
83、如果电网中的无功功率不足用电设备的端电压【下降】。
83、电力的【稳态运行】是指电力系统正常的运行状态。
84、【暂态运行】是指电力系统运行参量由于受到扰动将发生很大的变化处于暂态过程。
85、稳态运行过程中风电场电压将随风电场出力增加呈现【先升后降】的过程。
86、调压式无功补偿装置由于使用有载分接开关进行调节因此其【调节速度】和【调节步长】完全取决于【分接开关的性能】。
87、基于静止无功补偿器SVC，具有【快速调节无功功率】、【投切电容器不受暂态过程限制】、【控制简单】等优点。
88、TCR型SVC通过【调节晶闸管导通角】来控制流过TCR电抗器的【电流】大小改变【等值电抗值】，从而达到调节补偿电容的目的。
