油浸式变压器充氮灭火装置的使用
充氮灭火装置
氮气在环境温度下不冻结，因而不堵塞充氮管 路。采用双信号启动，又防止了装置发生误动作。
5.处于连续自动监视状态
本系统由四部分构成：温度探测器、断流阀、 消防柜和电控箱
气体继电器
储油柜
探测器 变压器
关闭阀
注氮管路 减压阀
开启阀
氮气瓶
排油管路 灭火箱 快速排油阀
油池
斜度 2％
旋紧各接头
油塞、气塞胶圈未压紧或损坏
旋紧各接头或更换胶圈
氮气瓶压力与环境温度对照表
温度℃
压力MPa 温度℃
压力MPa 温度℃
压力MPa
-22
12.85ຫໍສະໝຸດ -413.7714
14.69
-20
12.95
-2
13.87
16
14.80
-18
13.05
0
13.98
18
14.90
-16
13.16
2
14.08
20
15.00
本装置的特点及优点：
油浸变压器总是存在着发生火灾的危险，由于短 路，过电压等引起的内部电弧能使油温超过燃点， 并分解出各种可燃气体。一旦由于内部超压造成油 箱破裂，导致氧气进入，遇明火即刻点燃起火，造 成重大损失。
本装置有以下优点： 1.适用范围广、灭火可靠 水喷雾灭火装置受水资源条件限制，而该装置 可用于任何地理位置，一旦启动，保证可靠降火 熄灭。
-14
13.26
4
14.18
22
15.10
-12
13.36
6
14.28
24
15.20
-10
13.46
8
14.39

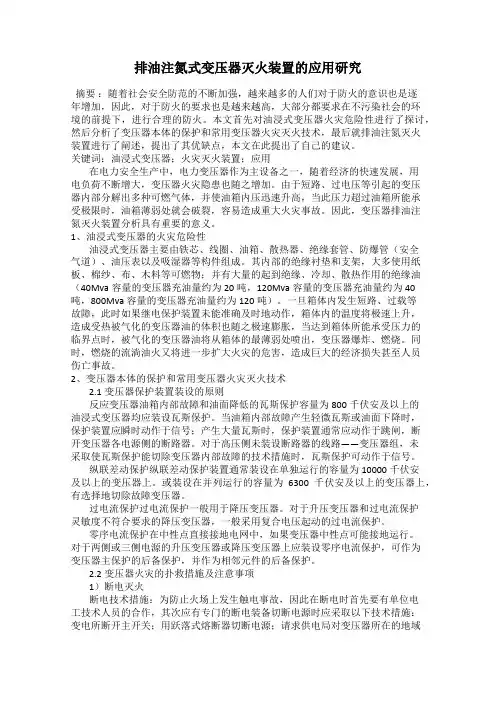

排油注氮式变压器灭火装置的应用研究
排油注氮式变压器灭火装置的应用研究摘要：随着社会安全防范的不断加强，越来越多的人们对于防火的意识也是逐年增加，因此，对于防火的要求也是越来越高，大部分都要求在不污染社会的环境的前提下，进行合理的防火。
本文首先对油浸式变压器火灾危险性进行了探讨，然后分析了变压器本体的保护和常用变压器火灾灭火技术，最后就排油注氮灭火装置进行了阐述，提出了其优缺点，本文在此提出了自己的建议。
关键词：油浸式变压器；火灾灭火装置；应用在电力安全生产中，电力变压器作为主设备之一，随着经济的快速发展，用电负荷不断增大，变压器火灾隐患也随之增加。
由于短路、过电压等引起的变压器内部分解出多种可燃气体，并使油箱内压迅速升高，当此压力超过油箱所能承受极限时，油箱薄弱处就会破裂，容易造成重大火灾事故。
因此，变压器排油注氮灭火装置分析具有重要的意义。
1、油浸式变压器的火灾危险性油浸式变压器主要由铁芯、线圈、油箱、散热器、绝缘套管、防爆管（安全气道）、油压表以及吸湿器等构件组成。
其内部的绝缘衬垫和支架，大多使用纸板、棉纱、布、木料等可燃物；并有大量的起到绝缘、冷却、散热作用的绝缘油（40Mva容量的变压器充油量约为20吨，120Mva容量的变压器充油量约为40吨，800Mva容量的变压器充油量约为120吨）。
一旦箱体内发生短路、过载等故障，此时如果继电保护装置未能准确及时地动作，箱体内的温度将极速上升，造成受热被气化的变压器油的体积也随之极速膨胀，当达到箱体所能承受压力的临界点时，被气化的变压器油将从箱体的最薄弱处喷出，变压器爆炸、燃烧。
同时，燃烧的流淌油火又将进一步扩大火灾的危害，造成巨大的经济损失甚至人员伤亡事故。
2、变压器本体的保护和常用变压器火灾灭火技术2.1变压器保护装置装设的原则反应变压器油箱内部故障和油面降低的瓦斯保护容量为800千伏安及以上的油浸式变压器均应装设瓦斯保护。
当油箱内部故障产生轻微瓦斯或油面下降时，保护装置应瞬时动作于信号；产生大量瓦斯时，保护装置通常应动作于跳闸，断开变压器各电源侧的断路器。
充氮灭火装置说明书(触摸屏性)
目录1.概述1.1装置工作原理 --------------------------------------------------------------------------------------------- (2)1.2装置适用范围及性能特点 ------------------------------------------------------------------------------ (2)1.3主要技术指标及参数 ------------------------------------------------------------------------------------ (3)1.4主要部件的作用及安装位置 -------------------------------------------------------------------------- (3)2.安装2.1 总则 ------------------------------------------------------------------------------------------------------ (4)2.2 设备安装 ------------------------------------------------------------------------------------------------- (4)2.2.1主要部件总体设置示意图 ----------------------------------------------------------------------- (4)2.2.2灭火柜安装 ----------------------------------------------------------------------------------------- (4)2.2.3管道安装 -------------------------------------------------------------------------------------------- (5)2.2.4断流阀安装 ----------------------------------------------------------------------------------------- (7)2.2.5温感火灾探测器安装 ----------------------------------------------------------------------------- (10)2.2.6电气安装 -------------------------------------------------------------------------------------------- (11)2.2.7管道组件 -------------------------------------------------------------------------------------------- (14)3.使用3.1总则 ------------------------------------------------------------------------------------------------------- (16)3.2投运前的检查 ------------------------------------------------------------------------------------------- (16)3.3投运 ------------------------------------------------------------------------------------------------------- (17)3.4启动和恢复 ---------------------------------------------------------------------------------------------- (18)4.维护4.1日常维护 ------------------------------------------------------------------------------------------------- (19)4.2注意事项 ------------------------------------------------------------------------------------------------- (19)4.3常见故障及排除方法 ---------------------------------------------------------------------------------- (20)1 概述油浸式变压器总是存在着发生火灾的危险。
油浸式变压器排油注氮防爆灭火装置技术规范书
油浸式变压器排油注氮防爆灭火装置技术规范书工程项目：广西电网公司年月目录1总则2使用环境条件3技术要求4试验5技术服务6质量保证和售后服务7包装、标志、运输和保管8供货范围1 总则1.1本设备技术规范书适用于油浸式变压器排油注氮防爆灭火装置（以下简称“装置”），它提出了该装置的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的装置完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。
本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。
不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。
1.4本装置技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下：GB 1094.1～5 电力变压器GB 4208 外壳防护等级﹙IP代码﹚﹙IEC 529：1989﹚GB 50116 火灾自动报警系统设计规范GB 50150 电气装置安装工程电气设备交接试验标准GB 50229 火力发电厂与变电所设计防火规范GB/T 2900.1 电工术语基本术语﹙IEC 60050﹚GB/T 7251.1～5 低压成套开关设备和控制设备GB/T 14048.1 低压开关设备和控制设备总则 eqv IEC 60947-1:1999GB/T 2900.15 电工术语变压器、互感器、调压器和电抗器IEC 62041 电力变压器、电源装置、电抗器和类似产品电磁兼容性要求CECS 187：2005 油浸变压器排油注氮装置技术规程GB 8923-1988涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998色漆和清漆－防护涂料体系对钢结构的防腐蚀保护GB/T17626.1 电磁兼容试验和测量技术抗扰度试验总论GB/T17626.2 电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3 电磁兼容试验和测量技术射频电磁场抗扰度试验GB/T17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.6 电磁兼容试验和测量技术射频场感应的传导抗扰度GB/T17626.7 电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T17626.8 电磁兼容试验和测量技术工频磁场抗扰度试验GB/T17626.9 电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T17626.10 电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验GB/T17626.12 电磁兼容试验和测量技术振荡波抗扰度试验上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
油浸式变压器排油充氮灭火装置通用技术规范
油浸式变压器排油充氮灭火装置通用技术规范（范本）本规范对应的专用技术规范目录序号名称编号1 110KV变压器（单台容量50MV A及以下）排油充氮灭火装置500010596-012 220KV变压器（或500KV单相变压器，单台容量50～240MV A）500010596-02排油充氮灭火装置3 500KV变压器（单台容量大于240MV A以上）排油充氮灭火装500010596-03置油浸式变压器排油充氮灭火装置采购标准技术规范使用说明1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。
2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。
如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。
3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。
《标准技术参数表》中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。
项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。
项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。
对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。
投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。
4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。
5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的表7项目单位技术差异表明确表示。
主变排油变充氮灭火装置调试方案
变压器排油充氮灭火电力油浸变压器消防的灭火介质和系统型式较多。
通常采用水喷雾灭火系统，中低压细水雾灭火系统，合成泡沫灭火系统等，但他们均是当变压器发生火灾后才动作的灭火设施，做不到“预防为主”，而排油注氮装置是一种“预防为主、防消结合”的消防设施。
目前排油充氮灭火已成为替代其他灭火设施的重要手段。
nM/倬做电尊=0=0= 关用■排油充氮灭火工作原理当控制装置同时接收到火灾探测器和重瓦斯双重报警信号后，控制装置将驱动排油阀打开，将变压器本体上层高温、易燃烧的油迅速排除，释放压力，降低油位防止燃油溢出，同时油枕的油通过安装在其下部的控流阀进行截止，从而防止“火上浇油”的现象。
排油阀开启并延时一段时间后，控制装置驱动充氮阀开启，氮气瓶的氮气经过减压装置减压后注入变压器本体，搅动、翻滚变压器本体的油，将变压器底部温度较低的油与上层温度较高的油进行混合，从而降低变压器油的温度至闪点以下，同时氮气覆盖油面，降低氧气浓度，使油面的明火在60s迅速熄灭。
之后氮气被连续注入油箱至少30min以上，使变压器充分冷却，防止复燃。
220kV绿洲变变压器排油充氮灭火系统调试方案一、排油----注氮灭火装置调试：1. 上电操作：1）控制屏总电源供电：检查测量控制屏两路输入电源均为DC220V 无误后，打开标有1#电源投入和2#电源投入指示灯的面板，将两个标有额定电流为20A的断路器合上，电源指示灯亮（先合上哪个断路器，对应的电源指示灯亮；两路电源输入互为备用，一路电源断电后另一路电源白动切换后供电，对应的电源指示灯亮）。
2）信号回路供电：打开信号指示灯的面板，将标有额定电流为6A的断路器合上，信号回路供电完成。
2. 转换开关操作：1）系统电源升关说明：将系统电源升关打到退出的位置，信号回路供电切断，系统为退出状态，系统退出信号指示灯亮；打到投入的位置，信号回路供电正常，系统投入信号指示灯亮。
2）方式选择升关说明：将方式选择升关打到“白动”位置，此时系统处在白动操作状态，手动启动按钮无效，当变压器探测器和重瓦斯继电器和变压器跳闸同时出现报警状态或油箱过压和重瓦斯继电器和变压器跳闸同时出现报警状态，系统白动排油，延时3~30S （可调节控制屏时间继电器控制）后注氮；当方式选择升关打到手动位置时，系统需要按手动启动按钮完成排油注氮功能，白动功能无效，既此时如当变压器探测器和重瓦斯继电器和油箱过压和变压器跳闸出现报警状态，系统不会进行白动排油注氮。
变压器灭火装置操作规程
变压器灭火装置操作规程
一、主变灭火装置的停运与投运操作
1．主变灭火装置停运操作步骤
1)将电控柜内运行方式开关置于断开位置
2)切断控制柜总电源开关
3)将消防柜排油阀拆除
4)关闭变压器本体底部2只充氮管道阀门（抢修时排油阀关闭）。
2．主变灭火装置投运操作步骤
1)打开变压器本体2只充氮管道阀门（如排油阀关闭，检查并开
启，如变压器本体有气需放气）
2)解开消防柜排油阀、重锤拆除
3)上控制柜总电源开关
4)将控制柜开关切换至“自动”位置，检查控制柜指示灯工作是
否正常。
二、灭火装置在不同运行状态下的操作
1．自动运行
方式选择开关处在“自动”状态时，当主变事故着火瓦斯继电器、火灾探测器（多个探头均分为串联的两组）和变压器三侧断路器跳闸动作后，该装置自动启动。
如发生变压器三侧开关跳闸DL或气体继电器KG不动作或动作不到位时，应按SB2紧急解锁按钮解锁后灭火装置才能动作。
2．手动运行
方式选择开关处在“手动”状态时，当火灾探测器动作后，判断
确实发生火情时，同时按下“SB2解锁按钮”和“SB3手动灭火按钮”启动灭火装置实施灭火。
3．机械应急启动
自动和手动运行失效或处于灭火箱附近的值班人员在确定发生火情的紧急情况下，应打开灭火箱，手动开启排油阀门，拉开氮气瓶闭锁头的拉环后拍击阀杆开启氮气进行机械应急启动灭火。
浅谈油浸变压器排油注氮灭火装置应用
１ ３ ． ５ ～１ ５ Ｍ Ｐ ａ （ ２ ０ ￣ Ｃ） 。排 油 口通 径 ：Ｄ Ｎ １ ０ ０ ｍ ｍ ；Ｄ Ｎ １ ２ ５ ｍ ｍ ；
４ 与水喷雾灭火 装置比较
装置 占地少 、投资少 、工期短 、安装 、维护简便 。灭火
科技风， ２ ０ １ ３ （ ２ ４ ） ： ８ ４ ．
注氮 管路、二次 电缆等组成 。
７工作原理
气体 继电器跳闸、三侧 断路器跳闸、火 灾探测器均动作 时，排油 阀打开开 始排 油。在整 定延 时过后，氮 气释放阀打 开氮气瓶 ，通过减压 阀，注氮管 路进 入油箱，迫使 油箱内部 变压器油循环 ，油箱下部较低温度 的油和顶层 高温 油混合消
气瓶瓶头 阀推杆释放氮气实现灭火 。
３装置优点
装置有效灭火 、不拒 动、不误动；环保氮气为灭火剂 ； 对环境设备无害 ；灭火迅速 、无复燃 ； 占地少 、成本低 ；运 行稳定 、可靠 ；系统 安装 、操 作、维护简便 。
９灭火剂
高纯氮气浓度为 ９ ９ ． ９ ９ ％ 。
１ Ｏ参数
１ １结束语
本 装 置 具 有 满 足 变 压 器 安 全 运 行 的 特 性 。相 信 该 装 置 会
６ 装置组成
装置 由灭火箱、控制屏 、火灾探测器 、断流 阀、排油 、
凭借其产 品优势得到广泛应用 。
参考 文献
［ １ ］ 马云 天 ． 排 油 注氮 装 置 防误 动 作 初探 ［ Ｊ ］ ． 江 苏 科技 信 息， ２ ０ １ ３ （ ５ ） ： ５ ２ ＂ ５ ３ ． ［ ２ ］ 方元 ， 李文， 龙 立． 主 变排 油 充氮 消 防装 置 ［ Ｊ ］ ． 广 东科 技， ２ ０ １ ３ （ ２ ０ ） ： ９ ５ — ９ ６ ． ［ ３ ］ 郭朝云 。 朱萍 ， 张志鹏． 变压器消防系统的选择与应用 ［ Ｊ ］ ．
论油浸变压器排油注氮灭火装置
论油浸变压器排油注氮灭火装置摘要：电力变压器是发电厂和变电站中最昂贵和最重要的设备，也是最易发生火灾事故的设备，且一旦发生事故，造成的损失、影响严重。
本文在对变压器事故进行初步分析的同时，针对各类事故发生地原因、特点，结合当前现行规范对电力变压器火灾事故预防中提出的要求，进行分析对比，并对变压器使用排油注氮装置减压防爆、注氮降温的机理进行了阐述，通过详实的数据和资料，阐述当前随着经济的不断发展，推广排油注氮装置可以最大限度的减少电力变压器设备发生火灾事故带来的损失和影响。
关键词：油浸变压器；灭火；排油注氮；自动控制1.概述电力变压器是发电厂和变电站中最昂贵最重要的设备之一。
变压器本体内含有大量的易燃性物质，变压器着火时，会将火喷至附近的设备，严重影响变压器和相关设备的安全运行。
变压器爆炸及燃烧一般是因为内部绝缘破坏引起，其原因可能是由过负荷、操作过电压、雷电过电压、绝缘逐渐退化、油位下降、潮湿及绝缘套管损坏等电气故障引起。
该类电气故障所引起的电弧，导致温度和压力骤增，迫使变压器顶盖飞脱或造成本体破坏，大量的燃油大面积涌出，紧接着变压器会燃烧起熊熊大火。
近十年来，设计者和使用者不断探索变压器水喷雾灭火系统的替代装置---变压器防爆灭火装置。
本公司针对变压器火灾事故研制的这套装置，能将变压器的火灾事故抑制在爆炸之前。
这对变压器，尤其是无人值班变电所变压器和旧变压器改造提供了可靠的消防设施。
1.结构及特点油浸变压器排油注氮灭火装置主要由消防柜、消防控制柜、火灾探测器、断流阀、排油注氮管道等部件组成。
消防柜的排油管路主要由检修阀、排油阀、漏油监测（观察窗）等组成。
注氮管路主要由高压氮气瓶、注氮阀、减压阀、排气组件、油气隔离阀等组成。
排油阀驱动装置采用两组大功率电磁铁控制，通过独立回路控制，有效避免装置误动隐患。
注氮阀在消防控制柜的控制下打开，瓶内氮气经减压器减压进入注氮管路。
注氮阀在无火灾时是关闭的，使注氮管路处于无压状态，保证了注氮管路的使用寿命。
油浸式变压器充氮灭火装置的使用
油浸式变压器充氮灭火装置的使用摘要：油浸式变压器是发电厂、变配电站所的核心设备，它的运行状况直接关系到电力系统的供电质量。
因生产、安装、管理和使用寿命等原因，在运行过程中会经常出现故障。
变压器在运行中一旦出现故障，轻则引起用电中断，重则造成设备停运，甚至发生重大用电事故.因此分析油浸式变压器的故障是非常必要的。
关键词：油浸式；变压器；充氮灭火；使用；分析引言：目前，油浸式电力变压器在电力变压器中所占比重较大。
因此，积极开展油浸式变压器的故障监测工作，及时发现油浸式变压器的故障隐患，不但可以减少运行成本，延长设备寿命，而且能够预防油浸式变压器突发事故的发生，带来良好的社会和经济效益。
1.充氮灭火装置工作原理及主要部件1.1工作原理主变发生火灾后，充氮灭火装置检测到主变重瓦斯，火灾探测器即动作，自动打开快速排油阀以排出变压器顶部热油，同时控流阀（断流阀）关闭，隔离油枕，防止油枕内油外溢。
3s后，定时脱扣装置打开充氮阀，将一定压力和流量的氮气从本体油箱底部注人，将箱体内上「油层搅拌混合，以冷却并取代已经燃烧的表面油层，使燃烧的油温冷却到燃点以下，并将变压器油排放至事故油池内，使油箱内油面高度降至上铁扼附近，同时氮气覆盖在油表面，使表面氧含量达到最少，油火在最短时问内被扑灭。
1.2主要部件及作用一是控流阀（断流阀）：安装在本体气体继电器与油枕之间的水平管道上，可在变压器油箱破裂、溢油或发生火灾排油时自动切断补油管路。
二是火灾探测器：安装在变压器油箱顶部易着火部位，着火时触点动作接通。
三是消防柜（灭火柜）：安装在主变附近，是排油充氮的执行部件。
四是电气控制柜（箱）：安装在控制室（或保护小室）内，提供工作状态、信号指示、报警信号输出及启动控制。
设有转换开关、控制电源开关和手动启动按钮（或消防启动开关）。
五是交流空气开关：为消防柜内的加热器、照明提供交流电源。
2.油浸式变压器的常见故障及其划分油浸式电力变压器的故障通常被分为内部故障和外部故障2种。
充氮灭火装置在油浸式变压器中的应用
充氮灭火装置在油浸式变压器中的应用作者：陈厚匀来源：《科学与财富》2010年第07期[摘要] 油浸式变压器总是存在着发生火灾的危险,本文从变压器消防的角度出发,介绍了充氮灭火装置在油浸式变压器中的应用原理,阐述了充氮灭火装置适用范围及性能特点。
针对实际应用中发现地一些故障实例进行了分析探讨,归纳了充氮灭火装置在油浸式变压器使用中的一些注意点。
[关键词] 充氮灭火装置油浸式变压器异常分析使用注意点1、概述由于油浸式变压器油箱内含有大量易燃物质,当短路、过电压等情况发生时将引起的变压器内部电弧使油温超过燃点,并分解出多种可燃气体,一旦内部超压造成油箱泻爆、破裂,导致氧气进入,遇明火即刻引起火灾,着火将会迅速蔓延并发生爆炸,造成重大危害。
变压器充氮灭火装置,正是为防止上述危险的发生而将其应用在油浸式变压器中的消防设施。
1.1装置工作原理当变压器发生火灾时,故障变压器上火探测器达到动作温度,使探测器动作发出信号,装置如处于自动运行状态(即控制单元触摸屏面板上的运行状态处于自动状态),则在接收到重瓦斯动作信号及温感火灾探测器动作信号后装置立即启动;装置如处于手动运行状态(即控制单元上触摸屏面板的运行状态处于手动状态),则在观察到火灾时,按控制单元触摸屏面板上的手动启动按钮后装置立即启动。
装置启动后,首先快速排油阀打开使变压器油箱顶部部分热油通过排油管排出,释放压力,防止二次燃爆;同时断流阀关闭切断油枕至油箱的补油回路,防止火上浇油;排油数秒后,充氮阀打开使氮气从油箱底部注入搅拌,强制热冷油的混合,进行热交换,使油温降至闪点以下,同时充分稀释空气中的含氧量,达到迅速灭火的目的。
之后连续充氮10min以上,使变压器充分冷却,防止复燃。
1.2装置适用范围及功能特点1.2.1适用范围(1)新建变电站及电厂(包括无人值守变电站),在用变压器改造。
(2)缺水、寒冷、风沙大的地区尤其适用。
1.2.2特点(1)集火灾探测、报警、灭火系统于一身,缩小火灾的损失范围。
充氮灭火装置在油浸式变压器中的应用
压器油箱破裂溢油或发生火灾排油时 自 动切断补油通道 。 １３ ２温感火灾探测器 ： ．． 安装在 变压器油箱 顶部易着 火部位 ， 距离变 压器顶盖面约 １０ ｍ处， ７ｍ 着火时发出火灾报警信号 。 １ ３３灭火柜 ： ．． 采用 高纯氮气 作为灭火剂， 对变压器及环境 无污染 ， 安 装在变压器 附近 ， 是排油充氮 的执行部件 。 １ ３４电气控制箱 （ ： ．． 柜） 安装 控制 室内， 提供工作状态信号指 示、 报警 信号输 出及启动控制， 进行监测 且能声光报警
由于油浸式变压器油箱 内含有 大量易燃物质 ， 当短路 、 电压等情况 过 发生时将引起 的变压器 内部电弧使油温超过 燃点，并分解 出多种可燃气 体， 一旦 内部超压造成油箱泻爆 、 裂， 破 导致氧气进 入， 明火 即刻引起火 遇 灾， 着火将会迅速蔓延并发 生爆炸 ， 造成重大危害 。变压器 充氮灭 火装置， 正是为防止上述危险的发生而将其应用在油浸式变压 器中的消防设施 。 １ １ 置 工 作 原 理 ＿装 当变压器发 生火灾时， 故障变压器 上火探测器达 到动作温度 ， 使探 测 器动 作发 出信号 ， 置如处于 自动运行状 态 （ 装 即控制 单元 触摸屏面板上 的 运行状态处于 自动状态） ，则在接收到重瓦斯动作信号及温感火 灾探测 器 动作信号后装置立 即启动； 装置如处于手 动运行状态 （ 即控制单元上触 摸 屏面板的运行状态 处于手动状态） 则在观察到火灾时 ， ， 按控制单元触摸 屏 面板上的手动启动按钮后装置立即启动 。装置启动后 ， 首先快速排油 阀打 开使变压器油箱顶部部分热油通过排油管排出， 释放压力 ， 防止二次燃爆 ； 同时断流阀关闭切 断油枕至油箱的补油回路， 防止火上浇油 ； 排油数秒后 ， 充氮阀打开使氮气从油箱底部注入搅拌 ， 强制 热冷 油的混合， 进行热交换 ， 使油温降至闪点 以下 ， 同时充 分稀 释空气 中的含 氧量， 达到迅速 灭火的 目 的。之后连续充氮 ｌｍ ｎ以上， Ｏｉ 使变压器充分冷却 ， 防止复燃 。 １２装置适用范围及功能特 点 ． ｉ２ １ 用 范 围 ．． 适 （） Ｉ新建变 电站及 电厂 （ 包括无人值守变 电站） 在用变压器改造 。 ， （） ２ 缺水、 寒冷、 风沙大的地 区尤其适用 。 １２ ２特 点 ．． （） １集火灾探测、 报警 、 灭火系统于一身 ， 缩小火灾的损失范围。 火灾时 排 去变压器顶部部 分热 油， 防止二次燃爆 ， 同时切断 油枕 油路 ， ‘ 防— 火上 浇 油 ” 。 （） ２ 能利用通讯功 能实现状态信 号的远 距离传输 ， 到远程监控 的 目 达 的。 在变压器运行期间也可做功能模拟校验 ， 不会对变压器造 成任何 影响。 １ ３主要部件 的安装位置及作用 （ ． 见图一） １３ １断流阀 ： ．． 安装 在气体继 电器与油枕之 间 的水平 管道上 ， 可在变
KTH型变压器充氮灭火装置使用说明书
KTH型油浸式电力变压器充氮灭火装置安装调试运行维护说明书莱芜科泰电力科技有限公司二零零七年十二月目录一、概述1、工作原理 (2)2、适用范围和运行环境 (2)3、技术指标和技术参数 (3)4、性能特点 (4)5、技术特点 (4)6、本装置的主要部件 (5)二、安装1、消防柜安装 (5)2、排油及充氮管道安装 (6)3、控流阀安装 (8)4、火灾探测器安装 (9)5、控制柜安装 (10)6、电缆敷设及接线 (10)三、调试 (13)四、投运 (16)五、维护1、日常维护 (16)2、功能校验 (17)3、注意事项 (17)4、常见故障及处理方法 (18)六、使用方法 (19)七、附图 (20)一、概述油浸式电力变压器是发电厂和变电站中最重要的设备之一，它总是存在着发生火灾的危险。
由于短路、过电压等引起变压器内部电弧使油温超过燃点，并分解出多种可燃气体，一旦内部超压造成油箱破裂，导致氧气进入，遇明火即刻点燃起火，造成重大灾害。
为了避免发生危险，我公司开发研制出了KTH型变压器充氮灭火装置。
它是在吸收国内外同类产品先进技术的基础上，研究开发出的一种新型消防成套装置，并且申请了实用新型专利，它与同类产品相比，从气路上设计了低泄高密阀（已申请专利），消除了向变压器慢性渗气的隐患。
本产品采用工业可编程控制器（PLC）控制，提高了产品的可靠性、安全性，功能也更强；氮气释放阀采用进口日本电动阀。
本产品具有准确、迅速、可靠等优点，安装简便、易于维护、土建工程小、不污染环境。
适用于发电厂、变电站容量在2MVA以上的大型油浸电力变压器以及电抗器等类似充油电气设备。
1、工作原理当变压器内部发生故障时，油箱内部压力急剧增加，引起瓦斯继电器跳闸，若变压器油起火，火灾探测器动作。
此时，若装置处于自动运行状态，装置立即启动；若装置处于手动运行状态，将[手动锁定/起动]开关置于[起动]位置，装置立即启动。
装置启动后，快速排油阀打开，将变压器油箱顶部热油迅速排出，释放压力，降低油位防止燃油溢出。
油浸变压器排油注氮灭火装置作业指导书
一、灭火箱焊接工序作业指导书1、检查电焊机的地线及耙子线，在焊箱体时地线与被焊箱体要绝对导电，不能出现接触不实现象。
2、在焊接时戴好面罩及电焊手套，以保护自己防止出现焊接时所放出的紫外线烧伤皮肤以及高温药皮烫伤手的现象。
3、根据需要选择适当的焊条，一般使用2.5mm的焊条。
4、按被焊箱体板的厚度调节电流的大小，电流范围为45A—180A，板越厚电流越大。
防止在焊薄板时因电流大出现烧透铁板或在焊厚板时因电流小而出现焊接不实的现象。
5、焊接成型后用小铁锤敲打焊接点，把药皮敲下，检查焊接点是否牢固，若有焊接不实的要进行补焊。
6、用磨光机将焊接点磨平，必要时可抹上原子灰（腻子），等晾干后再用砂纸打磨平，以防喷漆后出现凹凸不平现象。
7、操作人员要按时填写《焊接工序监控记录表》后交检查员专检并记录。
二、灭火箱喷塑作业指导书一、操作要求喷塑必须有专人负责操作，了解空压机的机械性能，熟知漆膜厚度，烘干时间，烘炉温度等各种技术要求。
二、准备工作1、喷塑前，执行《磷化作业指导书》；2、摸泥子要三道工序，每次都必须磨平，磨光滑加烘干后，才能进入下道工序。
三、启动空气压缩机1、首先检查压缩空气压力0.3～0.5Mpa，压缩空气流量＞1.5m3；2、检查无误后，开启空压机电源。
四、喷塑1、根据要求先选择好塑粉的种类；2、接通电源开关，开启压缩空气阀门，调节气流，清除泵内积水，调节空气压力，进行喷塑，注意掌握时间；3、漆膜厚度均匀，不能出现厚薄不均匀、小疙瘩、小气泡、颜色不正、没有光泽的现象，产品外观平整光亮，附着力强。
五、烤温烘烤温度170～180℃，烘烤时间20～30分钟。
六、安全注意事项1、喷塑时，应戴上防毒空气净化面罩，穿上防护服；2、对于电源导线、气带，使用前严格检查，如运转不正常，立即停车、检修；3、空压机定期检查润滑油液面，液面下降，应及时补充润滑油，防止缺油造成事故。
七、设备维修保养1、压缩机的储气筒、干燥器、过滤器，应定期检查，清洗，并进行设备运行检查；2、工作完毕切断电源，清理工具，搞好设备场地卫生，作好设备工作及维修情况记录。
油浸式变压器排油充氮灭火装置通用技术规范
油浸式变压器排油充氮灭火装置通用技术规范（范本）本规范对应的专用技术规范目录序号名称编号1 110KV变压器（单台容量50MV A及以下）排油充氮灭火装置500010596-012 220KV变压器（或500KV单相变压器，单台容量50～240MV A）500010596-02排油充氮灭火装置3 500KV变压器（单台容量大于240MV A以上）排油充氮灭火装500010596-03置油浸式变压器排油充氮灭火装置采购标准技术规范使用说明1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。
2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。
如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。
3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。
《标准技术参数表》中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。
项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。
项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。
对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。
投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。
4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。
5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的表7项目单位技术差异表明确表示。
油浸式变压器 说明书
目录1概述┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2 2装置适用范围及性能特点┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 2 3装置工作条件┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2 4装置的结构特征、各部件安装位置及主要功能┄┄┄┄┄┄┄┄┄3 5装置的工作原理及主要技术参数┄┄┄┄┄┄┄┄┄┄┄┄┄┄4 6安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄6 7调试和投运┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄10 8例行维护试验┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄12 9附图及附件目录┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄161.概述油浸式变压器（以下简称：变压器）总是存在着发生火灾的危险。
由于短路、过电压等引起的变压器内部电弧使油品电离并分解出多种可燃气体，并使油箱内压迅速升高，当此压力超过油箱所能承受极限时，油箱薄弱处就会破裂，导致氧气进入与可燃气体混合，一旦遇明火或一定能量的电火花即刻爆炸起火，造成重大火灾事故。
DBM型变压器充氮灭火装置（以下简称：本装置），是针对上述变压器火灾事故的特征而开发生产的消防装置。
为能使用户正确使用本装置，根据该装置的主要功能、特性及实际使用状况，详细编写了安装使用说明书，作为用户和设计院在设计、安装、使用与维护时参照，务请详细阅读．．．．．．。
2.装置适用范围及性能特点2.1适用范围(1)新建电厂及变电站所使用的，容量超过10MVA以上的油浸变压器（包括单相变压器、组合变压器和三相一体式变压器）；(2)符合上述容量参数的在用变压器改造；(3)各种类似的充油电力设备，如电抗器等。
2.2性能特点(1)集火灾探测、报警、灭火系统于一身，装置启动后可立即灭火 ，防止火灾蔓延及复燃；(2)缩小火灾的损失范围（避免了水或含水介质对变压器造成的二次损坏）；(3)火灾时排去变压器顶部部分热油，同时切断油枕油路，防止“火上浇油”；(4)占地面积少，土建工作量小，结构紧凑，易于设计、选址及安装；(5)无需水源，不受地理条件限制，不污染环境；(6)既可用于室内，也可用于室外；(7)所使用介质价廉易补充采购。
油浸式变压器排油注氮防爆灭火装置技术规范书共20页
油浸式变压器排油注氮防爆灭火装置技术规范书工程项目：广西电网公司年月目录1总则2使用环境条件3技术要求4试验5技术服务6质量保证和售后服务7包装、标志、运输和保管8供货范围1 总则1.1本设备技术规范书适用于油浸式变压器排油注氮防爆灭火装置（以下简称“装置”），它提出了该装置的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的装置完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。
本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。
不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。
1.4本装置技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下：GB 1094.1～5 电力变压器GB 4208 外壳防护等级﹙IP代码﹚﹙IEC 529：1989﹚GB 50116 火灾自动报警系统设计规范GB 50150 电气装置安装工程电气设备交接试验标准GB 50229 火力发电厂与变电所设计防火规范GB/T 2900.1 电工术语基本术语﹙IEC 60050﹚GB/T 7251.1～5 低压成套开关设备和控制设备GB/T 14048.1 低压开关设备和控制设备总则 eqv IEC 60947-1:2019GB/T 2900.15 电工术语变压器、互感器、调压器和电抗器IEC 62041 电力变压器、电源装置、电抗器和类似产品电磁兼容性要求CECS 187：2019 油浸变压器排油注氮装置技术规程GB 8923-1988涂装前钢材表面锈蚀等级和除锈等级ISO 12944-2019色漆和清漆－防护涂料体系对钢结构的防腐蚀保护GB/T17626.1 电磁兼容试验和测量技术抗扰度试验总论GB/T17626.2 电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3 电磁兼容试验和测量技术射频电磁场抗扰度试验GB/T17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.6 电磁兼容试验和测量技术射频场感应的传导抗扰度GB/T17626.7 电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T17626.8 电磁兼容试验和测量技术工频磁场抗扰度试验GB/T17626.9 电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T17626.10 电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验GB/T17626.12 电磁兼容试验和测量技术振荡波抗扰度试验上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
DDM变压器充氮灭火装置运行规程
《DDM变压器充氮灭火装置运行规程》1、DDM充氮灭火装置的构成1．1控流阀：安装在油枕与瓦斯继电器间的管道上，可在油箱破裂大量溢油或发生火灾执行排有油程序时防止油枕内油的外溢。
该阀门是一种全机械式流量控制型单向逆止阀门。
1．2火灾探测器：安装在变压器顶部易着火部位，着火时发出信号(定温)。
此信号为“自动”运行状态下，起动“消防”的信号之一。
1．3消防柜：安装在变压器附近，为本装置的执行部件。
主要包括：1．3．1排油阀和开阀装置及工作位置开关；1．3．2充氮阀和开阀装置及工作位置开关；1．3．3高压氮瓶和输出压力、流量调节阀；1．3．4防结露加热器及控制装置，根据温度低于5℃自动投入，高于15℃自动退出：1．3．5氮压指示仪表及欠压报警开关等。
1．4安装于控制室内，为本装置控制单元。
具有阀门位置、报警信号显示，以及相应主变消防压板。
该压板与主变高压侧开关辅助常闭接点串联接于直流控制电源负极。
2．DDM充氮灭火装置运行说明2．1正常运行条件下，灭火装置的状态：2．1．1控流阀开启，根据热循环状况，允许在二个方向上形成环流；2．1．2瓦斯继电器运行正常；2．1．3火灾探测器未显示温度超限，93℃。
2．2变压器发生火灾故障时，灭火装置动作过程：2．2．1重瓦斯继电器动作，主变高压侧开关分闸以及靠近着火点的任何一个探测器动作，装置动作；2．2．2自动脱扣装置使油阀打开，将变压器顶部少量热油经排油阀排至油坑，同时控流阀关闭，防止油枕油流外溢；2．2．3油排出一定量后，由DDM控制屏上时间继电器延时后，出口充氮装置脱扣动作打开氮阀，将一定压力和流量的氮气送到变压器内。
高压氮气经减气阀使供气压力降至0．8——1MPa，气体通过油箱底部的充氮连管进入油箱内，在一定压力和流速下，油箱内上下油层立刻被搅动混合，使燃烧油面温度迅速下降，同时，氮气覆盖油表面，油火在非常短的时间内被扑灭。
2．3控制箱内各位置及状态指示灯、报警指示灯及操作开关的运行说明：’2．3．1报警指示灯·2．3．2位置及状态指示灯：2．3．3操作开关或按钮：2．4在试用期间，应将DDM装置的切换开关切至“手动”位置，当装置发出火灾信号(指瓦斯动作、主变高压侧开关跳闸、探头动作报警信号等)时，值班员查明原因后，经确认，投入压板，打开手动启动按钮防误盒，按下按钮，装置手动启动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
油浸式变压器充氮灭火装置的使用
发表时间：2019-01-16T10:29:06.747Z 来源：《电力设备》2018年第25期作者：赵方金
[导读] 摘要：油浸式变压器是发电厂、变配电站所的核心设备，它的运行状况直接关系到电力系统的供电质量。
（山东泰开变压器有限公司山东省泰安市 271000）
摘要：油浸式变压器是发电厂、变配电站所的核心设备，它的运行状况直接关系到电力系统的供电质量。
因生产、安装、管理和使用寿命等原因，在运行过程中会经常出现故障。
变压器在运行中一旦出现故障，轻则引起用电中断，重则造成设备停运，甚至发生重大用电事故.因此分析油浸式变压器的故障是非常必要的。
关键词：油浸式；变压器；充氮灭火；使用；分析
引言：目前，油浸式电力变压器在电力变压器中所占比重较大。
因此，积极开展油浸式变压器的故障监测工作，及时发现油浸式变压器的故障隐患，不但可以减少运行成本，延长设备寿命，而且能够预防油浸式变压器突发事故的发生，带来良好的社会和经济效益。
1.充氮灭火装置工作原理及主要部件
1.1工作原理
主变发生火灾后，充氮灭火装置检测到主变重瓦斯，火灾探测器即动作，自动打开快速排油阀以排出变压器顶部热油，同时控流阀（断流阀）关闭，隔离油枕，防止油枕内油外溢。
3s后，定时脱扣装置打开充氮阀，将一定压力和流量的氮气从本体油箱底部注人，将箱体内上「油层搅拌混合，以冷却并取代已经燃烧的表面油层，使燃烧的油温冷却到燃点以下，并将变压器油排放至事故油池内，使油箱内油面高度降至上铁扼附近，同时氮气覆盖在油表面，使表面氧含量达到最少，油火在最短时问内被扑灭。
1.2主要部件及作用
一是控流阀（断流阀）：安装在本体气体继电器与油枕之间的水平管道上，可在变压器油箱破裂、溢油或发生火灾排油时自动切断补油管路。
二是火灾探测器：安装在变压器油箱顶部易着火部位，着火时触点动作接通。
三是消防柜（灭火柜）：安装在主变附近，是排油充氮的执行部件。
四是电气控制柜（箱）：安装在控制室（或保护小室）内，提供工作状态、信号指示、报警信号输出及启动控制。
设有转换开关、控制电源开关和手动启动按钮（或消防启动开关）。
五是交流空气开关：为消防柜内的加热器、照明提供交流电源。
2.油浸式变压器的常见故障及其划分
油浸式电力变压器的故障通常被分为内部故障和外部故障2种。
内部故障为变压器油箱内发生的各种故障，其主要类型有：各相绕组之间发生的相间短路、绕组的线匝之间发生的匝间短路、绕组或引出线通过外壳发生的接地故障等。
外部故障为变压器油箱外部绝缘套管及其引出线上发生的各种故障，其主要类型有：绝缘套管闪络或破碎而发生的接地（通过外壳）短路，引出线之间发生相间故障等而引起变压器内部故障或绕组变形等。
变压器的内部故障从性质上一般又分为热故障和电故障两大类。
热故障通常为变压器内部局部过热、温度升高。
根据其严重程度，热性故障常被分为轻度过热（一般低于150℃）、低温过热（150～300℃）、中温过热（300～700℃）、高温过热（一般高于700℃）4种故障情况。
电故障通常指变压器内部在高电场强度的作用下，造成绝缘性能下降或劣化的故障。
根据放电的能量密度不同，电故障又分为局部放电、火花放电和高能电弧放电三种故障类型。
3.主变压器充氮灭火装置运行方式的探讨
3.1方式一
主控室（或保护小室）控制柜控制面板转换开关置于“自动”位置，直流电源在投人状态、充氮阀、排油蝶阀均在投人状态，控流阀手柄扳到“运行”位置。
一旦主变发生火灾，充氮灭火装置在接收到重瓦斯及火灾探测器动作信号后立即启动，自动执行“灭火”动作，及时扑救主变火灾。
建议无人或少人值班变电站采用此方式。
3.2方式二
主控室或（保护小室）控制柜控制面板上转换开关置于“手动”位置，直流电源在投人状态，充氮阀、排油蝶阀均在投人状态，控流阀手柄扳到“运行”位置。
一旦主变发生火灾，运行值班人员接到报警信号，经确认火灾发生后，迅速按下控制面板上“手动启动”按钮（或消防启动开关），充氮灭火装置立即执行“灭火”动作，及时扑救主变火灾。
建议有人值班变电站（升压站）采用此方式。
3.3方式三
控制室内控制柜控制面板上的转换开关置于“断开”位置，直流电源处于“断开”状态，充氮阀、排油蝶阀均在投人状态，控流阀手柄扳到“运行”位置。
一旦主变发生火灾，运行值班人员接到报警信号，确认火灾发生后，迅速将直流电源投人，将转换开关置于“手动”位置，.按下控制面板上“手动启动”按钮（或消防启动开关），充氮灭火装置立即执行“灭火”动作，及时扑救主变火灾。
建议有人值班变电站（升压站）将这种方式作为主要方式。
3.4方式四
增设远方控制功能，其接线如图3所示。
在无人值班站控制柜的控制回路中加装远方控制继电器，通过变电站远动终端接至集控中心或调度监控中心，实现集控中心或调度电网监控中心“手动”状态的远方遥控操作。
一旦主变发生火灾，运行值班人员监控到火灾，可遥控发出远方控制指令，充氮灭火装置立即执行“灭火”动作，及时扑救主变火灾。
4.相关措施
一是加强运行值班人员培训，使他们掌握主变充氮灭火装置的工作原理、使用方式和操作流程，以提高其在发生主变火灾事故时的应急处置能力（可联合厂家进行培训学习）。
二是将各变电站（升压站）主变充氮灭火装置使用方法、操作流程做成“提示卡”或“操作流程卡”，固定在充氮灭火装置控制柜控制面板上。
一旦发生主变火灾，运行值班人员都可以及时按提示或操作流程投人装置，避免万一发生主变火灾后不知所措，延误处置事故而造成不应有的严重后果。
三是对主控制室充氮灭火装置控制柜控制面板转换开关和“手动启动”按钮（或消防启动开关）装设防误闭锁，并纳人变电站（升压站）“防误闭锁管理制度”等现场规定，防止运行值班人员或进人变电站（升压站）的其他人员误碰误动。
四是加强巡视检查和装置定期检查工作，并建立有关制度和档案。
将气体压力、排油阀、油密封性、重锤可靠性及直流电源接线端子等列人日常巡视检查项目，并做成巡视检查卡，对重锤、油阀密封性等重点检查项目进行特别提示。
对装置的控制柜各功能元件、消防柜
释放功能元件、温控装置及加热器等进行定期检验，并做成作业指导书。
五是供电企业集控中心（发电厂升压站）运行值班人员和调度运行值班人员通过遥视加强对主变安全运行状况的监控。
六是将充氮灭火装置控制柜由继电保护小室移装在主控制室，在设计时将此变更控制在最初阶段。
总结：油浸式变压器总是存在着发生火灾的危险。
由于短路、操作过电压、雷电过电压、过负荷等情况下变压器产生的电弧能量使油温超过燃点，并分解出多种可燃气体，使变压器内部压力骤增。
一旦内部超压，会使得顶部套管或本体油箱泄漏、爆炸而导致氧气进人，或大量燃烧的油可能大面积流出，从而引起火灾，造成重大危害。
为及时扑救油浸式变压器引发的火灾，按照有关消防规定和设计规程，国内220kV及以上变电站（升压站）主变压器（以下简称主变）都装设了灭火设施，主要采用了充氮灭火装置。
参考文献：
[1]薛满宇.修正型果蝇优化算法优化SVM的油浸式变压器故障诊断[J].通信电源技术，2018，35（04）：7-10+14.
[2]郭中华.油浸式电力变压器的故障分析与预防对策探究[J].工程建设与设计，2016（15）：56-58.
[3]徐浩桉.35kV油浸式电力变压器故障诊断及检修技术探讨[J].中国高新技术企业，2016（21）：75-76.
[4]陈晓星.基于BP神经网络和Borda法则的油浸式变压器故障诊断[J].现代经济信息，2016（06）：381-383.
[5]岳国良，梁敏，王永强，刘宏亮，王慧君.基于PHM的油浸式变压器维修决策研究[J].电测与仪表，2014，51（07）：23-28.。
