管道公称直径壁厚及压力对照表-304公称压力

合集下载

管道公称直径壁厚及压力对照表

管道公称直径壁厚及压力对照表

管道公称直径一览表(美国ASME标准)
管道公称直径一览表(美国ASME标准)
注:STD 指标准壁厚管XS 加厚壁厚管XXS 特别加厚壁厚管
S指不锈钢系列,不带S指其他钢种焊接和无缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同,Sch30与30意义相同
六角头螺栓螺纹规格M10、M12、M14、M16、M18、M20 、M22、M24、M27、M30 、M33、M36、M39 、M42、M45、M48、M52、M56、M64、M72、M76、M90
管道公称直径一览表(SH3405-96)
注:STD 指标准壁厚管XS 加厚壁厚管XXS 特别加厚壁厚管
S指不锈钢系列,不带S指其他钢种焊接和无缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同,Sch30与30意义相同SH3405-1996中规定不锈钢工程壁厚超过SCH 80S按碳钢此后规格的管道壁厚进行考虑。

管道公称直径壁厚及压力对照表完整

管道公称直径壁厚及压力对照表完整

管道公称直径壁厚及压力对照表(可以直接使用,可编辑实用优秀文档,欢迎下载)管道公称直径一览表(美国ASME标准)管道公称直径一览表(美国ASME标准)注:STD 指标准壁厚管XS 加厚壁厚管XXS 特别加厚壁厚管S指不锈钢系列,不带S指其他钢种焊接和无缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同,Sch30与30意义相同六角头螺栓螺纹规格M10、M12、M14、M16、M18、M20 、M22、M24、M27、M30 、M33、M36、M39 、M42、M45、M48、M52、M56、M64、M72、M76、M90管道公称直径一览表(SH3405-96)注:STD 指标准壁厚管XS 加厚壁厚管XXS 特别加厚壁厚管S指不锈钢系列,不带S指其他钢种焊接和无缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同,Sch30与30意义相同SH3405-1996中规定不锈钢工程壁厚超过SCH 80S按碳钢此后规格的管道壁厚进行考虑表1:磅级、“K”级和公称压力对照表注: 由于公称压力和磅级的温度基准不同,因此两者没有严格的对应关系,表1只是大致参考的对应关系。

表2:试验压力表3:试验压力注:1. 壳体压力试验为100ºF(38ºC)时,不低于额定值的1.5倍。

2. 密封压力试验为100ºF(38ºC)时,不低于额定值的1.1倍。

电线规格与直径对照表1.5——1.3822.5——1.7844——2.2576——2.765表 BV型绝缘电线的绝缘层厚度序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17电线芯线标称截面积(mm2)1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 绝缘层厚度规定值(mm)0.7 0.8 0.8 0.8 1.0 1.0 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0 2.2 2.4 2.6。

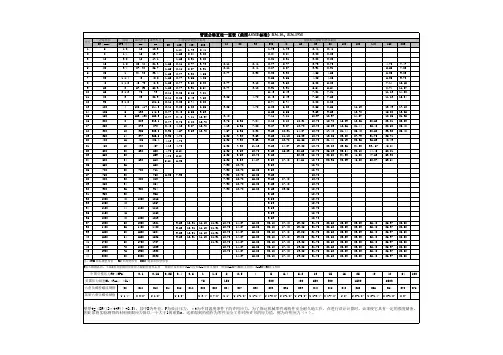

大口径管道公称直径壁厚及压力对照表

大口径管道公称直径壁厚及压力对照表

公称直径英制国内外径国外外径DN (mm )NPS (吋)mm mm 5S10S 40S 80S 102030STD 4060XS 80100120140160XXS161/81010.3 1.24 1.73 2.41 1.73 1.73 2.41 2.41281/41513.7 1.65 2.24 3.02 2.24 2.24 3.02 3.023103/81817.1 1.65 2.31 3.20 2.31 2.31 3.20 3.204151/222、2521.3 1.65 2.11 2.77 3.73 2.11 2.41 2.77 2.77 3.73 3.73 4.787.475203/427、3226.7 1.65 2.11 2.87 3.91 2.11 2.41 2.87 2.87 3.91 3.91 5.567.82625134、3833.4 1.65 2.77 3.38 4.55 2.772.903.38 3.384.55 4.55 6.359.09732 1 1/44242.2 1.65 2.77 3.56 4.85 3.56 3.56 4.85 4.85 6.359.70840 1 1/245、4848.3 1.65 2.77 3.685.08 2.77 3.18 3.68 3.68 5.08 5.087.1410.15950257、6060.3 1.65 2.77 3.91 5.54 2.773.183.91 3.91 5.54 5.548.7411.071065 2 1/27673 2.11 3.05 5.167.01 5.49 5.497.017.0111.1314.02118038988.9 2.11 3.05 5.497.62 3.054.785.49 5.497.627.6211.1315.241290 3 1/2101.6 2.11 3.05 5.748.08 5.74 5.748.088.0813*******、114114.3 2.11 3.05 6.028.56 3.054.786.02 6.028.568.5611.1313.4917.12141255133141.3 2.77 3.40 6.559.53 6.55 6.559.539.5312.7015.8819.0515*******、168168.3 2.77 3.407.1110.97 3.407.117.1110.9710.9714.2718.2621.95162008219219.1 2.77 3.768.1812.70 3.76 6.357.048.188.1810.3112.7012.7015.0918.2620.6223.0122.231725010273273 3.40 4.199.2712.70 4.19 6.357.809.279.2712.7012.7015.0918.2621.4425.4028.5825.401830012325323.8 3.96 4.579.5312.704.57 6.358.389.5310.3114.2712.7017.4821.4425.4028.5833.3225.401935014377355.6 3.96 4.78 6.357.929.539.5311.1315.0912.7019.0523.8327.7931.7535.712040016426406.4 4.19 4.78 6.357.929.539.5312.7016.6612.7021.4426.1930.9636.5340.492145018480457 4.19 4.78 6.357.9211.139.5314.2719.0512.7023.8329.3634.9339..6745.242250020530508 4.78 5.54 6.359.5312.709.5315.0920.6212.7026.1932.5438.1044.4550.012355022559 4.78 5.54 6.359.5312.709.5322.2312.7028.5834.9341.2847.6353.982460024630610 5.54 6.356.359.5314.279.5317.4824.6112.7030.9638.8946.0252.3759.5425650266607.9212.709.5312.7026700287207117.9212.7015.889.5312.702775030762 6.357.927.9212.7015.889.5312.7028800328208137.9212.7015.889.5317.4812.7029850348647.9212.7015.889.5317.4812.7030900369209147.9212.7015.889.5319.0512.7031950389659.5312.7032100040102010169.5312.703310504210679.5312.7034110044112011189.5312.703511504611689.5312.7036120048122012199.5312.7037130052132013219.5310.3111.1311.9112.7014.2715.8830.1817.4819.0531.7520.6222.2323.8325.4026.9728.5838140056142014229.5310.3111.1311.9112.7014.2715.8830.1817.4819.0531.7520.6222.2323.8325.4026.9728.5839150060152015249.5310.3111.1311.9112.7014.2715.8830.1817.4819.0531.7520.6222.2323.8325.4026.9728.584016*************.5310.3111.1311.9112.7014.2715.8830.1817.4819.0531.7520.6222.2323.8325.4026.9728.58411700681720172711.9112.7014.2715.8830.1817.4819.0531.7520.6222.2323.8325.4026.9728.58421800721820182912.7014.2715.8830.1817.4819.0531.7520.6222.2323.8325.4026.9728.58431900761920193012.7014.2715.8830.1817.4819.0531.7520.6222.2323.8325.4026.9728.58442000802020203214.2715.8830.1817.4819.0531.7520.6222.2323.8325.4026.9728.580.10.160.250.40.61 1.62 2.545 6.4 6.8101516254042641007515030040060090015002500M8M10M12M14M16M18M20M22M24M27M30M33M36M39M42M45M48M52M56M64M72M76U 1/4"U 3/8"U 1/2"U 5/8"U 3/4"U 7/8"U 1"U 1-1/8"U 1-1/4"U 1-3/8"U 1-1/2"U 1-5/8"U 1-3/4"U 1-7/8"U 2"U 2-1/8"U 2-1/4"U 2-1/2"U 3"管道公称直径一览表(美国ASME 标准)B36.10、B36.19M不锈钢管道壁厚系列焊接和无缝钢管壁厚系列注:STD 指标准壁厚管 XS 加厚壁厚管 XXS 特别加厚壁厚管S指不锈钢系列,不带S 指其他钢种焊接和无缝钢管壁厚系列 数据中系列加上Sch 与没有Sch 的意义相同 例如Sch5S 与5S 意义相同,Sch30与30意义相同中国公称压力PN(MPa)壁厚t=(DP/(2σt+P))+2.54,其中D为外径,P为设计压力,σt为不同温度条件下的许用应力,为了保证机械零件或构件安全耐久地工作,在进行设计计算时,必须使它具有一定的强度储备,因此常将实验测得的材料极限应力除以一个大于1的系数n,这样得到的值作为零件安全工作时所许可的应力值,称为许用应力(σ)。

管道公称直径壁厚及压力对照表

管道公称直径壁厚及压力对照表

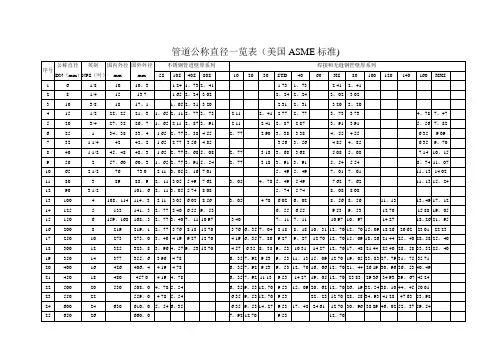

管道公称直径一览表(美国ASME标准)序号公称直径DN(mm)英制NPS(吋)国内外径mm国外外径mm不锈钢管道壁厚系列焊接和无缝钢管壁厚系列5S 10S 40S 80S 10 20 30 STD 40 60 XS 80 100 120 140 160 XXS1 6 1/8 10 10.3 1.24 1.73 2.41 1.73 1.73 2.41 2.412 8 1/4 15 13.7 1.65 2.24 3.02 2.24 2.24 3.02 3.023 10 3/8 18 17.1 1.65 2.31 3.20 2.31 2.31 3.20 3.204 15 1/2 22、25 21.3 1.65 2.11 2.77 3.73 2.11 2.41 2.77 2.77 3.73 3.73 4.78 7.475 20 3/4 27、32 26.7 1.65 2.11 2.87 3.91 2.11 2.41 2.87 2.87 3.91 3.91 5.56 7.826 25 1 34、38 33.4 1.65 2.77 3.38 4.55 2.77 2.90 3.38 3.38 4.55 4.55 6.35 9.097 32 1 1/4 42 42.2 1.65 2.77 3.56 4.85 3.56 3.56 4.85 4.85 6.35 9.708 40 1 1/2 45、48 48.3 1.65 2.77 3.68 5.08 2.77 3.18 3.68 3.68 5.08 5.08 7.14 10.159 50 2 57、60 60.3 1.65 2.77 3.91 5.54 2.77 3.18 3.91 3.91 5.54 5.54 8.74 11.0710 65 2 1/2 76 73.0 2.11 3.05 5.16 7.01 5.49 5.49 7.01 7.01 11.13 14.0211 80 3 89 88.9 2.11 3.05 5.49 7.62 3.05 4.78 5.49 5.49 7.62 7.62 11.13 15.2412 90 3 1/2 101.6 2.11 3.05 5.74 8.08 5.74 5.74 8.08 8.0813 100 4 108、114 114.3 2.11 3.05 6.02 8.56 3.05 4.78 6.02 6.02 8.56 8.56 11.13 13.49 17.1214 125 5 133 141.3 2.77 3.40 6.55 9.53 6.55 6.55 9.53 9.53 12.70 15.88 19.0515 150 6 159、168 168.3 2.77 3.40 7.11 10.97 3.40 7.11 7.11 10.97 10.97 14.27 18.26 21.9516 200 8 219 219.1 2.77 3.76 8.18 12.70 3.76 6.35 7.04 8.18 8.18 10.31 12.70 12.70 15.09 18.26 20.62 23.01 22.2317 250 10 273 273.0 3.40 4.19 9.27 12.70 4.19 6.35 7.80 9.27 9.27 12.70 12.70 15.09 18.26 21.44 25.40 28.58 25.4018 300 12 325 323.8 3.96 4.57 9.53 12.70 4.57 6.35 8.38 9.53 10.31 14.27 12.70 17.48 21.44 25.40 28.58 33.32 25.4019 350 14 377 355.6 3.96 4.78 6.35 7.92 9.53 9.53 11.13 15.09 12.70 19.05 23.83 27.79 31.75 35.7120 400 16 426 406.4 4.19 4.78 6.35 7.92 9.53 9.53 12.70 16.66 12.70 21.44 26.19 30.96 36.53 40.4921 450 18 480 457.0 4.19 4.78 6.35 7.92 11.13 9.53 14.27 19.05 12.70 23.83 29.36 34.93 39..67 45.2422 500 20 530 508.0 4.78 5.54 6.35 9.53 12.70 9.53 15.09 20.62 12.70 26.19 32.54 38.10 44.45 50.0123 550 22 559.0 4.78 5.54 6.35 9.53 12.70 9.53 22.23 12.70 28.58 34.93 41.28 47.63 53.9824 600 24 630 610.0 5.54 6.35 6.35 9.53 14.27 9.53 17.48 24.61 12.70 30.96 38.89 46.02 52.37 59.5425 650 26 660.0 7.92 12.70 9.53 12.70管道公称直径一览表(美国ASME标准)序号公称直径DN(mm)英制NPS(吋)国内外径mm国外外径mm不锈钢管道壁厚系列焊接和无缝钢管壁厚系列5S 10S 40S 80S 10 20 30 STD 40 60 XS 80 100 120 140 160 XXS26 700 28 720 711.0 7.92 12.70 15.88 9.53 12.7027 750 30 762.0 6.35 7.92 7.92 12.70 15.88 9.53 12.7028 800 32 820 813.0 7.92 12.70 15.88 9.53 17.48 12.7029 850 34 864.0 7.92 12.70 15.88 9.53 17.48 12.7030 900 36 920 914.0 7.92 12.70 15.88 9.53 19.05 12.7031 950 38 965.0 9.53 12.7032 1000 40 1020 1016.0 9.53 12.7033 1050 42 1067.0 9.53 12.7034 1100 44 1120 1118.0 9.53 12.7035 1150 46 1168.0 9.53 12.7036 1200 48 1220 1219.0 9.53 12.7037 1300 52 1320 1321.0 9.53 10.31 11.13 11.91 12.70 14.27 15.88 30.18 17.48 19.05 31.75 20.62 22.23 23.83 25.40 26.97 28.5838 1400 56 1420 1422.0 9.53 10.31 11.13 11.91 12.70 14.27 15.88 30.18 17.48 19.05 31.75 20.62 22.23 23.83 25.40 26.97 28.5839 1500 60 1520 1524.0 9.53 10.31 11.13 11.91 12.70 14.27 15.88 30.18 17.48 19.05 31.75 20.62 22.23 23.83 25.40 26.97 28.5840 1600 64 1620 1626.0 9.53 10.31 11.13 11.91 12.70 14.27 15.88 30.18 17.48 19.05 31.75 20.62 22.23 23.83 25.40 26.97 28.5841 1700 68 1720 1727.0 11.91 12.70 14.27 15.88 30.18 17.48 19.05 31.75 20.62 22.23 23.83 25.40 26.97 28.5842 1800 72 1820 1829.0 12.70 14.27 15.88 30.18 17.48 19.05 31.75 20.62 22.23 23.83 25.40 26.97 28.5843 1900 76 1920 1930.0 12.70 14.27 15.88 30.18 17.48 19.05 31.75 20.62 22.23 23.83 25.40 26.97 28.5844 2000 80 2020 2032.0 14.27 15.88 30.18 17.48 19.05 31.75 20.62 22.23 23.83 25.40 26.97 28.58 注:STD 指标准壁厚管XS 加厚壁厚管XXS 特别加厚壁厚管S指不锈钢系列,不带S指其他钢种焊接和无缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同,Sch30与30意义相同中国公称压力PN(MPa)0.10 0.16 0.25 0.40 0.60 1 1.6 2 2.5 4.0 5 6.4 6.8 10 15 16 25 40 42 64 100美国压力级别CL(PSi)(lb)75 150 300 400 600 900 1500 2500六角头螺栓螺纹规格M10、M12、M14、M16、M18、M20 、M22、M24、M27、M30 、M33、M36、M39 、M42、M45、M48、M52、M56、M64、M72、M76、M90管道公称直径一览表(SH3405-96)序号公称直径DN(mm)英制NPS(吋)国内外径mm奥氏体不锈钢管道壁厚系列焊接和无缝钢管壁厚系列SCH5S SCH 10S SCH 20S SCH 40S SCH 80S SCH20 SCH30 SCH40 SCH60 SCH80 SCH100 SCH120 SCH140 SCH160 XXS1 10 3/8 17 1.2 1.6 2.0 2.5 3.2 2.5 3.52 15 1/2 22 1.6 2.0 2.5 3.0 4.0 3.0 4.0 5.0 7.53 20 3/4 27 1.6 2.0 2.5 3.0 4.0 3.0 4.0 5.5 8.04 25 1 34 1.6 2.8 3.0 3.5 4.5 3.5 4.5 6.5 9.05 32 1 1/4 42 1.6 2.8 3.0 3.5 5.0 3.5 5.0 6.5 10.06 40 1 1/2 48 1.6 2.8 3.0 4.0 5.0 4.0 5.0 7.0 10.07 50 2 60 1.6 2.8 3.5 4.0 5.5 3.5 4.0 5.0 5.5 7.0 8.5 11.08 65 2 1/2 76 2.0 3.0 3.5 5.0 7.0 4.5 5.0 6.0 7.0 8.0 9.0 14.09 80 3 89 2.0 3.0 4.0 5.5 7.5 4.5 5.5 6.5 7.5 9.0 11.0 15.010 100 4 114 2.0 3.0 4.0 6.0 8.5 5.0 6.0 7.0 8.5 11.0 14.0 17.011 125 5 140 2.8 3.5 5.0 6.5 9.5 5.0 6.5 8.0 9.5 13.0 16.0 19.012 150 6 168 2.8 3.5 5.0 7.0 11.0 5.5 6.5 7.0 9.5 11.0 14.0 18.0 22.013 200 8 219 2.8 4.0 6.5 8.0 13.0 6.5 7.0 8.0 10.0 13.0 15.0 18.0 20.0 24.0 23.014 250 10 273 3.5 4.0 6.5 9.5 15.0 6.5 8.0 9.5 13.0 15.0 18.0 22.0 25.0 28.0 25.015 300 12 325 4.0 4.5 6.5 9.5 17.0 6.5 8.5 10.0 14.0 17.0 22.0 25.0 28.0 34.0 26.016 350 14 356 4.0 5.0 8.0 9.5 11.0 15.0 19.0 24.0 28.0 32.0 36.017 400 16 406 4.5 5.0 8.0 9.5 13.0 17.0 22.0 26.0 32.0 36.0 40.018 450 18 457 8.0 11.0 14.0 19.0 24.0 30.0 35.0 40.0 45.019 500 20 508 9.5 13.0 15.0 20.0 26.0 320 38.0 45.0 50.020 550 22 559 9.5 13.0 17.0 22.0 28.0 35.0 42.0 48.0 54.021 600 24 610 9.5 14.0 18.0 25.0 32.0 38.0 45.0注:STD 指标准壁厚管XS 加厚壁厚管XXS 特别加厚壁厚管S指不锈钢系列,不带S指其他钢种焊接和无缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同,Sch30与30意义相同SH3405-1996中规定不锈钢工程壁厚超过SCH 80S按碳钢此后规格的管道壁厚进行考虑。

管道公称直径壁厚及压力对照表

管道公称直径壁厚及压力对照表

管道公称直径一览表(美国ASME标准)
管道公称直径一览表(美国ASME标准)
注:STD 指标准壁厚管XS 加厚壁厚管XXS 特别加厚壁厚管
S指不锈钢系列,不带S指其他钢种焊接和无缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同,Sch30与30意义相同
六角头螺栓螺纹规格M10、M12、M14、M16、M18、M20 、M22、M24、M27、M30 、M33、M36、M39 、M42、M45、M48、M52、M56、M64、M72、M76、M90
管道公称直径一览表(SH3405—96)
注:STD 指标准壁厚管XS 加厚壁厚管XXS 特别加厚壁厚管
S指不锈钢系列,不带S指其他钢种焊接和无缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同,Sch30与30意义相同SH3405—1996中规定不锈钢工程壁厚超过SCH 80S按碳钢此后规格的管道壁厚进行考虑。

管道公称直径壁厚及压力对照表

管道公称直径壁厚及压力对照表

管道公称直径一览表(美国ASME标准)
管道公称直径一览表(美国ASME标准)
注:STD 指标准壁厚管 XS 加厚壁厚管 XXS 特别加厚壁厚管
S指不锈钢系列,不带S指其他钢种焊接和无缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同,Sch30与30意义相同
六角头螺栓螺纹规格 M10、 M12、 M14、 M16、 M18、 M20 、M22、 M24、 M27、M30 、M33、 M36、M39 、M42、 M45、M48、M52、 M56、M64、M72、 M76、M90
管道公称直径一览表(SH3405-96)
注:STD 指标准壁厚管 XS 加厚壁厚管 XXS 特别加厚壁厚管
S指不锈钢系列,不带S指其他钢种焊接和无缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同,Sch30与30意义相同SH3405-1996中规定不锈钢工程壁厚超过SCH 80S按碳钢此后规格的管道壁厚进行考虑。

管道公称直径壁厚及压力对照表

管道公称直径壁厚及压力对照表

管道公称直径一览表(美国A S M E标准)
管道公称直径一览表(美国ASME标准)
注:STD 指标准壁厚管 XS 加厚壁厚管 XXS 特别加厚壁厚管
S 指不锈钢系列,不带S 指其他钢种焊接和无缝钢管壁厚系列 数据中系列加上Sch 与没有Sch 的意义相同 如Sch5S 与5S 意义相同,Sch30与30意义相同
六角头螺栓螺纹规格 M10
、 M12、 M14、 M16、 M18、 M20 、M22、 M24、 M27、M30 、M33、 M36、M39 、M42、 M45、M48、M52、 M56、M64、M72、 M76、 M90
管道公称直径一览表(SH3405-96)
注:STD 指标准壁厚管 XS 加厚壁厚管 XXS 特别加厚壁厚管
S指不锈钢系列,不带S指其他钢种焊接和无缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同,Sch30与30意义相同
SH3405-1996中规定不锈钢工程壁厚超过SCH 80S按碳钢此后规格的管道壁厚进行考虑。

美标公称直径壁厚及压力对照表(美国ASME标准)

美标公称直径壁厚及压力对照表(美国ASME标准)

美标公称直径壁厚及压⼒对照表(美国ASME标准)
管道公称直径⼀览表(美国ASME标准)
管道公称直径⼀览表(美国ASME标准)
注:STD 指标准壁厚管XS 加厚壁厚管XXS 特别加厚壁厚管
S指不锈钢系列,不带S指其他钢种焊接和⽆缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同,Sch30与30意义相同
管道公称直径⼀览表(SH3405-96)
注:STD 指标准壁厚管XS 加厚壁厚管XXS 特别加厚壁厚管
S指不锈钢系列,不带S指其他钢种焊接和⽆缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同,Sch30与30意义相同
SH3405-1996中规定不锈钢⼯程壁厚超过SCH 80S按碳钢此后规格的管道壁厚进⾏考虑。

304不锈钢管道公称直径与壁厚对照_概述说明以及解释

304不锈钢管道公称直径与壁厚对照_概述说明以及解释

304不锈钢管道公称直径与壁厚对照概述说明以及解释1. 引言1.1 概述本文将对304不锈钢管道的公称直径与壁厚进行对照,并作详细说明和解释。

公称直径和壁厚是不锈钢管道设计和使用中非常重要的参数,其合理选择对于保证管道的安全可靠运行至关重要。

1.2 文章结构本文主要分为五个部分,即引言、正文、解释公称直径和壁厚的定义及测量方法、304不锈钢管道公称直径与壁厚对照表示例分析以及结论与展望。

在正文部分,我们将首先介绍不锈钢管道的基本情况,包括其特点、分类等内容。

然后,我们会详细探讨公称直径和壁厚这两个参数在不锈钢管道中的意义和应用。

紧接着,在第三部分中,我们将解释公称直径和壁厚的定义及测量方法,以帮助读者更好地理解这两个概念。

接下来,在第四部分中,我们会通过实际示例对304不锈钢管道的公称直径与壁厚对照表进行分析,并给出适用场景和使用建议。

最后,在结论与展望部分,我们将总结文章的主要结论,并探讨本研究的局限性以及未来研究的发展方向。

1.3 目的本文的目的是系统地介绍和解释304不锈钢管道的公称直径与壁厚,帮助读者全面了解这两个参数在不锈钢管道设计和使用中的重要性。

通过分析公称直径与壁厚对照表,并提供适用场景和使用建议,使读者能够更加准确地选择合适的管道规格,并确保管道系统运行稳定、高效、安全。

2. 正文:2.1 不锈钢管道介绍不锈钢管道是一种具有极高耐腐蚀性能的管道材料,广泛应用于化工、石油、制药等行业。

304不锈钢是一种具有良好耐腐蚀性和机械性能的常见不锈钢材料,被广泛用于制造各类管道。

2.2 公称直径与壁厚的意义公称直径和壁厚是不锈钢管道中关键参数,对其特性和使用场景起着重要作用。

公称直径指的是管道在没有考虑厚度时的理论内径大小。

它决定了流体通过管道时的通量以及所能承受的压力。

壁厚指的是管道壁体的厚度。

它对管道的强度、耐久性和抗压能力都有影响。

2.3 公称直径与壁厚对照表的编制方法编制公称直径与壁厚对照表需要根据实际情况进行测试和计算。
