金属硬度对照表 AA金属材料对照表
常用的金属材料性能及硬度对照表正式版
常用的金属材料性能及硬度对照表正式版阀门常用材料阀门通常由阀体、阀盖、阀瓣（闸板）、阀座、阀杆、热片、填料及驱动件（手轮、齿轮箱或气动、电动装置等）组成。
我们称阀体、阀盖的材料为壳体材料（也称主体材料），闸板（阀瓣）、球体、阀座、阀杆、密封座常常称谓内件，此外还有紧固件等。
按主体材料分类，人们常常把阀门分为：非金属材料阀门：如陶瓷阀门、玻璃阀门、塑料阀门。
金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔阀门、铸铁阀门、碳钢阀门、合金钢阀门等。
金属阀体衬旦阀门：如衬铅阀门、衬塑阀门、衬搪瓷阀门。
我们将重点介绍金属材料阀门中的碳钢阀门和合金钢阀门。
壳体常用材料的使用温度范围国产材料（表3—1）表3—1国产材料的使用温度范围2美国ASTM材料（表3—2）二、材料的压力一温度等级1.中国数据(表3-4~表3-19)表34锻钢法兰及阀门的压力一温度等级(9131)注：1.最大允许工作压力指无冲击表压。
2.PN2.0MPa法兰用于200°C以上及PN5.0~ 42.0MPa法兰用于40Oe以上时，应注意不要使法兰承受急剧的外载荷或温度差的变化，以防止发生泄漏。
3.对于中间压力或温度值允许用线性插值法求得。
①工作温度475℃②工作温度500℃③工作温度510C④工作温度435℃⑤此等级是在最大工作540℃温度时的工作压力注：1.当工作温度为表中温度级之间值时，可用内插法决定最大工作压力。
2.当阀门的主要零件有采用塑料、橡胶等非金属材料或力学性能和温度极限低于表中的材料时,不能使用此表3.对表中未列钢种可采用计算方法确定：P一周PN/maxΓ-]2001σ∖式中K。
I1t一计算温度t(C)时的材料许用应力值(MPa)K。
》I—200C时的材料许用应力值(MPa)2美国的有关标准中，1.1类材料的压力一温度等级见表3—6及表3—7。
11类材料包括:A105(a)、A155-70(e)>A350-1F2(d)^A516.70(a)(g)、A675.70>A155-KC70(e)>A216-WCB(a)、A515-70(a)、A537CI.1(d)、A696Gr.C(a)。
金属材料硬度对应表表
>0.991 >0.737 >0.508〜0.991(含) >0.254〜0.737(含) >0.991 >0.737 >0.508〜0.991(含) >0.254〜0.737(含) >0.991 >0.737 >0.508〜0.991(含) >0.254〜0.737(含) >4.775 >0.991 >0.737 >0.508〜0.991(含) >0.254〜0.737(含) >0.991 >0.737 >0.508〜0.991(含) >0.254〜0.737(含) >0.991 >0.737 >0.508〜0.991(含) >0.254〜0.737(含) >0.991 >0.737 >0.508〜0.991(含) >0.254〜0.737(含) >0.991 >0.737 >0.508〜0.991(含) >0.254〜0.737(含) >0.991 >0.737 >0.508〜0.991(含) >0.254〜0.737(含)
C5191R-H C5191R-EH C5210R-1/2H C5210R-H C5210R-EH C5210R-SH
拉伸試驗
抗拉強度MPa
≧315 390〜510 490〜610 590〜685
≧635 470~610 590~705 685~785 735~835
伸長率 (最小)%
42 35 20 8 5 27 20 11 9
彎曲試驗
彎曲 方式
180°或W
內邊半徑
0.5*厚度 1*厚度
1.5*厚度 2*厚度
最新金属材料硬度对照表
硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
#############################################################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
金属材料通用材质硬度对照表
铝材 A5052 A1050 A1100
Aluminum Alloy Strips O/H32/H34 O/H12/H24 O/H12/H24 红铜
一般铜C1100R Tough Pitch Copper Oxygen Free Copper 无酸素铜C1020R 磷脱酸铜C1220R 钛铜 TiCuRi-M 低铍铍铜 C1750低铍 (已做热处理) 高铍铍铜 C1720 (未做热处理) PET B-H B-R 青铜C2680R Cu：64.0+号 冷轧单（双）光板 CD 75-85 CC 85-98 1/8H 95-130 SPCC-SD 1/4H 115-150 1/2H 135-185 H 170-UP SPCC-SB 一般 95-110 SD代表单光，SB代表双光，CD代表拉伸 CE代表深拉伸用刀片常使用硬片（H）料，Hv范围220-240 热轧（黑皮铁板）酸洗板/SPHC，无结构硬度 75-85 85-95 95-130 135-185 135-185 210-235 95-110 硬度范围 希望范围
60 55-100 75-120 60 55-100 75-120 80-UP 250-300 300-350
200-250 200-250 230-290 230-290 90-160 90-160 145-220 145-220 180-240 180-240 210-270 210-270 1B表示碳素涂装厚度为0.018 2B表示炭素涂装厚度为0.030 MD表示深浅颜色 ED表示导电处理 70-UP 75-125 85-145 105-175 145-UP 70-UP 100-160 150-205 180-230 200-UP 140-205 185-235 210-260 230-270 70-UP 100-160 150-205 150-210 180-240 210-260 230-270 70-UP 75-100 100-130 140-170 170-190 70-UP 130-160 170-190 190-210 200-UP 170-190 190-220 210-230 230-250 70-UP 130-160 170-195 190-210 220-240 240-260 250-270
金属材料硬度对照表之欧阳学创编
硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
################################################## ###########################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。

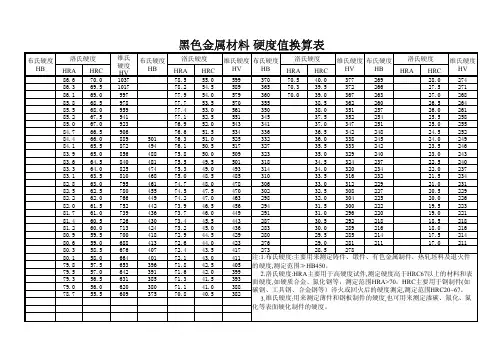

金属材料硬度换算表
黑色金属材料硬度值换算表布氏硬度HB洛氏硬度维氏硬度HV布氏硬度HB洛氏硬度维氏硬度HV布氏硬度HB洛氏硬度维氏硬度HV布氏硬度HB洛氏硬度维氏硬度HV HRA HRC HRA HRC HRA HRC HRA HRC86.670.0103778.555.059937070.540.037726928.0274 86.369.5101778.254.558936570.339.537226627.5271 86.169.099777.954.057936070.039.036726327.0268 85.868.597877.753.557035538.536226026.5264 85.568.095977.453.056135038.035125726.0261 85.267.594177.152.555134537.535225425.5258 85.067.092376.952.054334137.034725125.0255 84.766.590676.651.553433636.534224824.5252 84.466.088950176.351.052533236.033824524.0249 84.165.587249476.150.551732735.533324223.5246 83.965.085648875.850.050932335.032924023.0243 83.664.584048175.549.550131834.532423722.5240 83.364.082547475.349.049331434.032023422.0237 83.163.581046875.048.548531033.531623221.5234 82.863.079546174.748.047830633.031222921.0231 82.562.578045574.547.547030232.530822720.5229 82.262.076644974.247.046329832.030422520.0226 82.061.575244273.946.545629431.530022219.5223 81.761.073943673.746.044929131.029622019.0221 81.460.572643073.445.544328730.529221818.5218 81.260.071342473.245.043628330.028921618.0216 80.959.570041872.944.542928029.528521417.5214 80.659.068841372.644.042327629.028121117.0211 80.358.567640772.443.541727328.527880.158.066440172.143.0411注:1.布氏硬度:主要用来测定铸件、锻件、有色金属制件、热轧坯料及退火件的硬度,测定范围≯HB450。
常用的金属材料性能及硬度对照表
68
940
---
85.6
---
76.9
93.2
84.4
75.4
---
68
67
900
---
85.0
---
76.1
92.9
83.6
74.2
---
67
66
865
---
84.5
---
75.4
92.5
82.8
73.3
---
66
65
832
739
83.9
---
74.5
92.2
81.9
72.0
---
65
64
800
785
293～321
10
A3
硬度
渗氮件正火后
<131
11
15#
<143
12
25#
<170
13
ZG25
<170
14
20CrA
<179
15
12CrNi3A
<252
16
490
217～248
590
235～269
17
2Cr12NiW1Mo1V
735
285～302
18
0Cr17Ni4Cu4Nb
590
262～302
382
362
69.9
---
54.6
79.9
58.6
41.9
1215
39
38
372
353
69.4
---
53.8
79.4
57.7
40.8
金属材料硬度对照表
硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
#############################################################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
金属材料硬度对照表
布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，其值表示材料表面抵抗坚硬物体压入的能力。
而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
1、钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ V A（冲击速度）。
便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
2、HB - 布氏硬度；布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。
布式硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。
布式硬度值是载荷除以压痕球形表面积所得的商。
一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
金属材料硬度与机械性能对照表
金属材料硬度与机械性能对照表金属材料硬度对照表金属材料硬度对照表硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
下面是根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得。
布氏硬度洛氏硬度洛氏硬度维氏硬度布氏硬度N/mm2 维氏硬度抗拉强度N/mm2HV HB HRC Rm HV250 80 76.0270 85 80.7285 90 85.2305 95 90.2320 100 95.0335 105 99.8350 110 105370 115 109380 120 114400 125 119415 130 124430 135 128450 140 133465 145 138480 150 143490 155 147510 160 152530 165 156545 170 162560 175 166575 180 171595 185 176610 190 181625 195 185布氏硬度洛氏硬度洛氏硬度维氏硬度布氏硬度抗拉强度N/mm2N/mm2 维氏硬度640 200 190660 205 195675 210 199690 215 204705 220 209720 225 214740 230 219755 235 223770 240 228 20.3 785 245 233 21.3 800 250 238 22.2 820 255 242 23.1 835 260 247 24.850 265 252 24.8 865 270 257 25.6 880 275 261 26.4 900 280 266 27.1 915 285 271 27.8 930 290 276 28.5 950 295 280 29.2965 300 285 29.8 995 310 295 31.0 1030 320 304 32.2 1060 330 314 33.3 1095 340 323 34.4 1125 350 333 35.5 1115 360 342 36.6 1190 370 352 37.7布氏硬度洛氏硬度洛氏硬度维氏硬度布氏硬度抗拉强度N/mm2N/mm2 维氏硬度1220 380 361 38.8 1255 390 371 39.8 1290 400 380 40.8 1320 410 390 41.8 1350 420 399 42.7 1385 430 409 43.6 1420 440 418 44.5 1455 450 428 45.3 1485 460 437 46.1 1520 470 447 46.9 15557 480 (456) 47.1595 490 (466) 48.4 1630 500 (475) 49.1 1665 510 (485) 49.8 1700 520 (494) 50.51740 530 (504) 51.1 1775 540 (513) 51.7 1810 550 (523) 52.3 1845 560 (532) 53.0 1880 570 (542) 53.6 1920 580 (551) 54.1 1955 590 (561) 54.7 1995 600 (570) 55.2 2030 610 (580) 55.7 2070 620 (589) 56.3 2105 630 (599) 56.8 2145 640 (608) 57.3 2180 650 (618) 57.8布氏硬度洛氏硬度维氏硬度布氏硬度洛氏硬度 N/mm2 维氏硬度抗拉强度N/mm2660 58.3670 58.8680 59.2690 59.7700 60.1720 61.0740 61.8760 62.5 780 63.3 800 64.0 820 64.7 840 65.3 860 65.9 880 66.4 900 67.0 920 67.5 940。
金属硬度对照表aa金属材料对照表
金属硬度对照表AA金属材料对照表实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系1. 金属硬度对照表( lirui43267 2008-08-10 18:43:17 提供资料) 查看详情>；>；>；硬度试验是机械性能试验中最简单易行的一种试验方法为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得抗拉强度N/mm2 维氏硬度布氏硬度洛氏硬度Rm HV HB HRC250 80 76.0270 85 80.7285 90 85.2305 95 90.2320 100 95.0335 105 99.8350 110 105370 115 109380 120 114400 125 119415 130 124430 135 128450 140 133465 145 138480 150 143490 155 147510 160 152530 165 156545 170 162560 175 166575 180 171595 185 176610 190 181625 195 185抗拉强度N/mm2 维氏硬度布氏硬度洛氏硬度640 200 190660 205 195675 210 199690 215 204705 220 209720 225 214740 230 219755 235 223770 240 228 20.3785 245 233 21.3800 250 238 22.2820 255 242 23.1835 260 247 24.850 265 252 24.8865 270 257 25.6880 275 261 26.4900 280 266 27.1915 285 271 27.8930 290 276 28.5950 295 280 29.2965 300 285 29.8995 310 295 31.01030 320 304 32.21060 330 314 33.31095 340 323 34.41125 350 333 35.51115 360 342 36.61190 370 352 37.7抗拉强度N/mm2 维氏硬度布氏硬度洛氏硬度1220 380 361 38.81255 390 371 39.81290 400 380 40.81320 410 390 41.81350 420 399 42.71385 430 409 43.61420 440 418 44.51455 450 428 45.31485 460 437 46.11520 470 447 46.915557 480 (456) 47.1595 490 (466) 48.41630 500 (475) 49.11665 510 (485) 49.81700 520 (494) 50.5 1740 530 (504) 51.1 1775 540 (513) 51.7 1810 550 (523) 52.3 1845 560 (532) 53.0 1880 570 (542) 53.6 1920 580 (551) 54.1 1955 590 (561) 54.7 1995 600 (570) 55.2 2030 610 (580) 55.7 2070 620 (589) 56.3 2105 630 (599) 56.8 2145 640 (608) 57.3 2180 650 (618) 57.8 维氏硬度洛氏硬度660 58.3670 58.8680 59.2690 59.7700 60.1720 61.0740 61.8760 62.5780 63.3800 64.0820 64.7840 65.3860 65.9880 66.4900 67.0920 67.59402. 金属硬度对照表( zhuzhu_5300 2008-07-04 22:25:39 提供资料) 查看详情>；>；>；金属硬度的定义硬度是评定金属常州万都金属城地址材料力学性能最常用的指标之一对于金属材料的硬度，至今在国内外还没有一个包括所有试验方法的统一而明确的定义就已经标准化的、被国内外普通采用的金属硬度试验方法而言，金属材料硬度的定义是:材料抵抗另一较硬材料压入的能力由于各种硬度试验方法原理的不同，“硬度”本身是一个不确定的物理量即:对于同一试样，用不同方法测定的硬度值各不相同各种硬度反映的是在各自规定的试验条件下(不同的压头和不同的试验力)所表现的材料弹性、塑性、强度、韧性及磨损抗力等多种物理量的综合性能PHR系列洛氏硬度计体积小，重量轻，操作简单，使用方便，精度较高，价格低廉，可以快速测试，直接读取硬度值这是一种面向车间，面向个人，人人可用，随处可用的仪器这种仪器的出现改变了传统的硬度测试概念，硬度金属废品回收测试不再是麻烦的、耗时的、需要专业人员在实验室里完成的其简单方便，如同使用千分尺一样这种仪器的使用，对于金属制品、机械加工行业具有重要意义，各种中小尺寸的金属零件都可以测试，应用范围十分广阔这种仪器非常适于在生产现场对成批加工的成品或半成品工件做逐件检测它可用于生产现场、销售现场和材料仓库将压头（金刚石圆锥、钢球或硬质合金球）按图所示，分两个步骤压入试样表面，保持规定时间后，卸除主试验力 F1 ，测量在初试验力 F0 作用下的残余压痕深度 h根据 h 值及与标尺有关的常数 N 和 s ，用公式（ 1 ）计算洛氏硬度值：洛氏硬度HR ………………（ 1 ）对于标尺A、C、D，N=100，s=0.002；对于标尺B、E、F、G、H、K，N=130，s=0.002；对于标尺N、T，N=100，s=0.001每一洛氏硬度单位对应的压痕深度，洛氏硬度为0.002mm，表面洛氏硬度为0.001mm压痕越浅，硬度越高1—在初始试验力 F0 下的压入深度； 2—在总试验力 F0+F1 下的压入深度；3—去除主试验盈盛贵金属力 F1 后的弹性回复深度； 4—残余压入深度 h ；5—试样表面； 6—测量基准面； 7—压头位置为了检测各种不同硬度的金属材料，洛氏硬度计采用了三种不同的压头和三种不同的总试验力，由此产生的9种组合对应于洛氏硬度的9个标尺表面洛氏硬度计采用了两种压头和三种试验力，由此产生的6种组合对应于表面洛氏硬度的6个标尺，参见使用说明书的附录A仪器结构图本仪器的设计符合洛氏硬度试验的基本定义与台式机的主要不同点是：其试验力的施加是通过螺杆和一个已校准的弹簧完成的用刻度表测量弹簧位移来确定试验力的大小压痕深度的测量由精密螺旋测微机构完成本仪器的结构如上图所示主要技术规格硬度标尺：洛氏—A、 B 、 C 、 D 、 E 、 F 、 G 、 H 、 K表面洛氏—15N 、 30N 、 45N 、 15T 、 30T 、 45T加力方式：直接加力试验力：洛氏—初试验力 10kg ，总试验力 60kg 、 100kg 、 150kg表面洛氏—初试验力 3kg ，总试验力 15kg 、 30kg 、 45kg允许试样尺寸杭州全冠金属软管厂：圆拄试样最小直径Φ3mm圆管试样最小内径Φ30mm圆管内壁硬度测试，最小内径Φ26mm薄壁细管试样最小内径Φ4.8mm（采用PHR-1ST型）薄壁细管试样最小厚度 0.15mm（采用PHR-1ST型）硬钢板最小厚度 0.15mm软金属薄板最小厚度 0.1mm以下（直至产品标准上的最小值）试样最大厚度或最大直径 1〃、2〃、4〃、8〃3. 金属硬度对照表( hezixi 2008-08-01 16:22:24 提供资料) 查看详情>；>；>；金属材料硬度对照表硬度试验是机械性能试验中最简单易行的一种试验方法为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在最贵金属排名要求数据比较精确时，仍需要通过试验测得。
金属材料硬度对照表
⾦属材料硬度对照表⼀、硬度简介：硬度表⽰材料抵抗硬物体压⼊其表⾯的能⼒。
它是⾦属材料的重要性能指标之⼀。
⼀般硬度越⾼，耐磨性越好。
常⽤的硬度指标有布⽒硬度、洛⽒硬度和维⽒硬度。
1.布⽒硬度(HB)以⼀定的载荷(⼀般3000kg)把⼀定⼤⼩(直径⼀般为10mm)的淬硬钢球压⼊材料表⾯，保持⼀段时间，去载后，负荷与其压痕⾯积之⽐值，即为布⽒硬度值(HB)，单位为公⽄⼒/mm2 (N/mm2)。
2.洛⽒硬度(HR)当HB>450或者试样过⼩时，不能采⽤布⽒硬度试验⽽改⽤洛⽒硬度计量。
它是⽤⼀个顶⾓120°的⾦刚⽯圆锥体或直径为1.59、3.18mm的钢球，在⼀定载荷下压⼊被测材料表⾯，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表⽰：HRA：是采⽤60kg载荷和钻⽯锥压⼊器求得的硬度，⽤于硬度极⾼的材料(如硬质合⾦等)。
HRB：是采⽤100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，⽤于硬度较低的材料(如退⽕钢、铸铁等)。
HRC：是采⽤150kg载荷和钻⽯锥压⼊器求得的硬度，⽤于硬度很⾼的材料(如淬⽕钢等)。
3 维⽒硬度(HV)以120kg以内的载荷和顶⾓为136°的⾦刚⽯⽅形锥压⼊器压⼊材料表⾯，⽤材料压痕凹坑的表⾯积除以载荷值，即为维⽒硬度HV值(kgf/mm2)。
#############################################################################################注：洛⽒硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛⽒硬度试验是现今所使⽤的⼏种普通压痕硬度试验之⼀，三种标尺的初始压⼒均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使⽤的是球锥菱形压头，然后加压⾄588.4N(合60kgf)；标尺B使⽤的是直径为1.588mm(1/16英⼨)的钢球作为压头，然后加压⾄980.7N(合100kgf)；⽽标尺C使⽤与标尺A相同的球锥菱形作为压头，但加压后的⼒是1471N(合150kgf)。
金属材料硬度对照表
硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
#############################################################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
金属材料硬度对照表
硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
#############################################################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
金属材料硬度对照表之欧阳地创编
硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
################################################# ############################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为 1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属硬度对照表AA金属材料对照表
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系1. 金属硬度对照表( lirui43267 2008-08-10 18:43:17 提供资料) 查看详情>；>；>；
硬度试验是机械性能试验中最简单易行的一种试验方法为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高
下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得
抗拉强度N/mm2 维氏硬度布氏硬度洛氏硬度
Rm HV HB HRC
250 80 76.0
270 85 80.7
285 90 85.2
305 95 90.2
320 100 95.0
335 105 99.8
350 110 105
370 115 109
380 120 114
400 125 119
415 130 124
430 135 128
450 140 133
465 145 138
480 150 143
490 155 147
510 160 152
530 165 156
545 170 162
560 175 166
575 180 171
595 185 176
610 190 181
625 195 185
抗拉强度N/mm2 维氏硬度布氏硬度洛氏硬度640 200 190
660 205 195
675 210 199
690 215 204
705 220 209
720 225 214
740 230 219
755 235 223
770 240 228 20.3
785 245 233 21.3
800 250 238 22.2
820 255 242 23.1
835 260 247 24.
850 265 252 24.8
865 270 257 25.6
880 275 261 26.4
900 280 266 27.1
915 285 271 27.8
930 290 276 28.5
950 295 280 29.2
965 300 285 29.8
995 310 295 31.0
1030 320 304 32.2
1060 330 314 33.3
1095 340 323 34.4
1125 350 333 35.5
1115 360 342 36.6
1190 370 352 37.7
抗拉强度N/mm2 维氏硬度布氏硬度洛氏硬度1220 380 361 38.8
1255 390 371 39.8
1290 400 380 40.8
1320 410 390 41.8
1350 420 399 42.7
1385 430 409 43.6
1420 440 418 44.5
1455 450 428 45.3
1485 460 437 46.1
1520 470 447 46.9
15557 480 (456) 47.
1595 490 (466) 48.4
1630 500 (475) 49.1
1665 510 (485) 49.8
1700 520 (494) 50.5 1740 530 (504) 51.1 1775 540 (513) 51.7 1810 550 (523) 52.3 1845 560 (532) 53.0 1880 570 (542) 53.6 1920 580 (551) 54.1 1955 590 (561) 54.7 1995 600 (570) 55.2 2030 610 (580) 55.7 2070 620 (589) 56.3 2105 630 (599) 56.8 2145 640 (608) 57.3 2180 650 (618) 57.8 维氏硬度洛氏硬度
660 58.3
670 58.8
680 59.2
690 59.7
700 60.1
720 61.0
740 61.8
760 62.5
780 63.3
800 64.0
820 64.7
840 65.3
860 65.9
880 66.4
900 67.0
920 67.5
940
2. 金属硬度对照表( zhuzhu_5300 2008-07-04 22:25:39 提供资料) 查看详情>；>；>；
金属硬度的定义
硬度是评定金属
常州万都金属城地址
材料力学性能最常用的指标之一对于金属材料的硬度，至今在国内外还没有一个包括所有试验方法的统一而明确的定义就已经标准化的、被国内外普通采用的金属硬度试验方法而言，金属材料硬度的定义是:材料抵抗另一较硬材料压入的能力
由于各种硬度试验方法原理的不同，“硬度”本身是一个不确定的物理量即:对于同一试样，用不同方法测定的硬度值各不相同各种硬度反映的是在各自规定的试验条件下(不同的压头和不同的试验力)所表现的材料弹性、塑性、强度、韧性及磨损抗力等多种物理量的综合性能
PHR系列洛氏硬度计体积小，重量轻，操作简单，使用方便，精度较高，价格低廉，可以快速测试，直接读取硬度值这是一种面向车间，面向个人，人人可用，随处可用的仪器这种仪器的出现改变了传统的硬度测试概念，硬度
金属废品回收
测试不再是麻烦的、耗时的、需要专业人员在实验室里完成的其简单方便，如同使用千分尺一样这种仪器的使用，对于金属制品、机械加工行业具有重要意义，各种中小尺寸的金属零件都可以测试，应用范围十分广阔这种仪器非常适于在生产现场对成批加工的成品或半成品工件做逐件检测它可用于生产现场、销售现场和材料仓库
将压头（金刚石圆锥、钢球或硬质合金球）按图所示，分两个步骤压入试样表面，保持规定时间后，卸除主试验力 F1 ，测量在初试验力 F0 作用下的残余压痕深度 h
根据 h 值及与标尺有关的常数 N 和 s ，用公式（ 1 ）计算洛氏硬度值：
洛氏硬度HR ………………（ 1 ）
对于标尺A、C、D，N=100，s=0.002；对于标尺B、E、F、G、H、K，N=130，s=0.002；对于标尺N、T，N=100，s=0.001
每一洛氏硬度单位对应的压痕深度，洛氏硬度为0.002mm，表面洛氏硬度为0.001mm压痕越浅，硬度越高1—在初始试验力 F0 下的压入深度； 2—在总试验力 F0+F1 下的压入深度；
3—去除主试验
盈盛贵金属
力 F1 后的弹性回复深度； 4—残余压入深度 h ；
5—试样表面； 6—测量基准面； 7—压头位置
为了检测各种不同硬度的金属材料，洛氏硬度计采用了三种不同的压头和三种不同的总试验力，由此产生的9种组合对应于洛氏硬度的9个标尺表面洛氏硬度计采用了两种压头和三种试验力，由此产生的6种组合对应于表面洛氏硬度的6个标尺，参见使用说明书的附录A
仪器结构图
本仪器的设计符合洛氏硬度试验的基本定义与台式机的主要不同点是：其试验力的施加是通过螺杆和一个已校准的弹簧完成的用刻度表测量弹簧位移来确定试验力的大小压痕深度的测量由精密螺旋测微机构完成本仪器的结构如上图所示
主要技术规格
硬度标尺：
洛氏—A、 B 、 C 、 D 、 E 、 F 、 G 、 H 、 K
表面洛氏—15N 、 30N 、 45N 、 15T 、 30T 、 45T
加力方式：
直接加力
试验力：
洛氏—初试验力 10kg ，总试验力 60kg 、 100kg 、 150kg
表面洛氏—初试验力 3kg ，总试验力 15kg 、 30kg 、 45kg
允许试样尺寸
杭州全冠金属软管厂
：
圆拄试样最小直径Φ3mm
圆管试样最小内径Φ30mm
圆管内壁硬度测试，最小内径Φ26mm
薄壁细管试样最小内径Φ4.8mm（采用PHR-1ST型）
薄壁细管试样最小厚度 0.15mm（采用PHR-1ST型）
硬钢板最小厚度 0.15mm
软金属薄板最小厚度 0.1mm以下（直至产品标准上的最小值）
试样最大厚度或最大直径 1〃、2〃、4〃、8〃
3. 金属硬度对照表( hezixi 2008-08-01 16:22:24 提供资料) 查看详情>；>；>；
金属材料硬度对照表
硬度试验是机械性能试验中最简单易行的一种试验方法为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高
下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在
最贵金属排名
要求数据比较精确时，仍需要通过试验测得。
