磁致伸缩液位计参数设置

磁致伸缩液位计参数设置

磁致伸缩液位计参数设置:0-600mm量程现场组态能实现单位、量程、阻尼、报警上下限,杆长,底部偏移量,底部死区、显示变量等组态数据设置,校准上下限和定点微调等功能。

10.1. 按键模式说明标准的磁致伸缩液位计表头上都有三个按键,分别为“M”、“S”、“Z”。

“三按键”操作模式:Z 键用于进入提示数据设置界面和移位;S 键用于进入数据设置界面、增加数字和数据保存;M 键用于数据保存;当按下“M”键时,数据保存,接着自动转到下一个设置界面。

注:在三按键模式下,任何时候都可以按下“M”键,保存当前的设置数据。

10.2. 数据设置方法当左下角的“88”字符显示 1~7 时,表明变送器处于现场组态模式,此时可以通过按键输入密码、修改参数、或者进行迁移。

数据设置过程中,“S”键用于调整数字和小数点,“Z”键用于移位,“M”键用于保存。

设置过程如下:1.按下 S 键进入数据设置界面,同时符号位开始闪烁,表示可修改符号位。

2.若再次按下 S 键,可以切换数据的正负(正号用上箭头表示)。

3.按下 Z 键,第一位数字位开始闪烁,表示可修改,此时长按或连续多次按下 S 键,设置数字在 0~9 之间循环。

4.再次按下 Z 键,可依次设置第二位到第五位数字,设置方法与第一位完全相同。

5.设置完第五位数字后,按下 Z 键,开始设置小数点。

四个小数点同时开始闪烁,表示可以设置小数点,此时按 S 键,小数点位置循环切换。

6.小数点设置完成后,按下 Z 键,左下箭头开始闪烁,表示可以保存设置。

7.按下 S 键,保存设置;按下 Z 键,符号位开始闪烁,可重新开始设置数据。

注:在数据设置过程中,任何时刻都可以按下M键,以快速保存设置,而不必等到下箭头闪烁时才可以保存设置。

下面举例说明设置方法。

假设原来的第一浮子量程上限为100cm,新输入上限为400cm。

进入“设置第一浮子量程上限”功能,如右所示。

设置量程上限界面按下“S”键,进入设置量程下限功能,此时左下角显示的箭开始设置量程上限界面头开始闪烁,表示已经进入设置。

磁致伸缩液位计说明书

磁致伸缩液位计说明书

系列号series 1、磁性浮球数 float number 2、测杆类型 measuring tube
3、测杆材质 measuring tube material
4、输出信号 output signal
5、过程连接 process connection
6、防爆类型 explosion type 7、安பைடு நூலகம்高度 install height 8、测量范围 measuring range
YC200-
□-
□-
□-
□-
□-
□-
□-

★ 1、与磁性液位计配套使用时 1、5、7 项不选 2、其他特殊要求可在订货时注明!
YC系列磁致伸缩液位计
用户手册
上海翔舜自动化成套设备有限公司
S up pl
YC200 磁致伸缩液位(界位、位移)变送器 Magnetostrictive Liquid Level Transmitter D S 单球(测液位或界位 ) single float(measure liquid levelor contact surface ) 双球(测液位或界位 ) double float(measure liquid or liquid contact surface) P F 硬管hard tube 软管soft tube 1 2 3 4 5 00Cr17Ni14Mo2(316L) 1Cr18Ni9Ti(321) 0Cr18Ni9(304) 聚四氟乙烯(PTFE) 其他other 1 2 3 4 5 二线制4-20mA two-wire 4-20mA 二线制4-20mA+HART协议 two-wire 4-20mA + HART RS-485、CAN等 脉冲、PWM pulse、PWM 其他other A B C D E G3/4"外螺纹 DN50 PN1.6 DN80 PN1.6 DN100 PN1.6 其他 other P D B 普通型 general type 隔爆型ExdⅡCT4-T6 explosive-proof 本质安全型ExiaⅡCT4-T6 intrinsically safe type □ 安装高度mm install height □ 测量范围mm measuring range

abb磁致伸缩液位计说明书

abb磁致伸缩液位计说明书

abb磁致伸缩液位计说明书

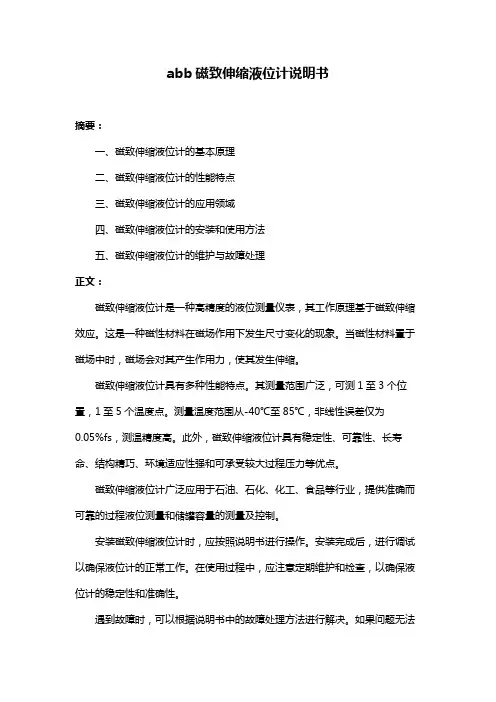

摘要:
一、磁致伸缩液位计的基本原理
二、磁致伸缩液位计的性能特点
三、磁致伸缩液位计的应用领域
四、磁致伸缩液位计的安装和使用方法
五、磁致伸缩液位计的维护与故障处理
正文:
磁致伸缩液位计是一种高精度的液位测量仪表,其工作原理基于磁致伸缩效应。

这是一种磁性材料在磁场作用下发生尺寸变化的现象。

当磁性材料置于磁场中时,磁场会对其产生作用力,使其发生伸缩。

磁致伸缩液位计具有多种性能特点。

其测量范围广泛,可测1至3个位置,1至5个温度点。

测量温度范围从-40℃至85℃,非线性误差仅为
0.05%fs,测温精度高。

此外,磁致伸缩液位计具有稳定性、可靠性、长寿命、结构精巧、环境适应性强和可承受较大过程压力等优点。

磁致伸缩液位计广泛应用于石油、石化、化工、食品等行业,提供准确而可靠的过程液位测量和储罐容量的测量及控制。

安装磁致伸缩液位计时,应按照说明书进行操作。

安装完成后,进行调试以确保液位计的正常工作。

在使用过程中,应注意定期维护和检查,以确保液位计的稳定性和准确性。

遇到故障时,可以根据说明书中的故障处理方法进行解决。

如果问题无法
解决,应及时联系专业人员进行维修。

总之,磁致伸缩液位计是一种高精度、稳定可靠的液位测量仪表,广泛应用于各个行业。

上海柯普乐自动化仪表有限公司磁致伸缩液位变送器操作说明书

上海柯普乐自动化仪表有限公司磁致伸缩液位变送器操作说明书

上海柯普乐自动化仪表有限公司Shanghai KSR-KUEBLER Automation Instrument Co., Ltd.V2.0.FLM(CN/EN)/05.2022磁致伸缩液位变送器Magnetostrictive level transmitter安装和操作说明书Mounting and operating instructions2014L300-31Q31/0117000277C002-2022目 录工作原理 1 应用领域 2 技术指标 2 结构安装 2 电气连接 5 操作规程 6 模拟输出18 数字通讯18 失效分析及支持22 维修及维护23 防爆说明23 储存23 质量保证23 产品附件23 ATEX Ex d说明25 浪涌保护器说明30 SIL安全手册31工作原理 一根磁致伸缩线穿过导管,顶部电路板周期发射的大电流脉冲沿磁致伸缩线传播,产生环形电磁场。

脉冲发射的同时开始记录时间。

浮球漂浮在液面上, 内置磁钢。

两个磁场交叠处,在磁致伸缩线上产生扭应力波,以与材料相关的特定速度,沿着磁致伸缩线向上下两个方向传播。

其中向下传播的扭力波到达传感器底部后发生反射再向上传播。

两个扭应力波传到顶部后被压电晶体转换成电信号,两个传播时间也被捕捉记录。

通过计算可得出液面和界面的位置,转换后输出电信号。

图2. 产品示意图图1. 磁致伸缩效应图FFG-P 系列FFG-BP 系列电流脉压电晶扭应力磁致伸缩线扭应力浮球内置磁浮球磁场电流磁场应用领域 MAGNODUL磁致伸缩液位计精度很高,采用浮力和磁致伸缩原理来连续测量液位,FFG-P 型变送器安装于罐体的顶部或者底部,FFG-BP 型变送器配合磁性翻柱式液位计使用。

经过认证可用于存在爆炸性气体的危险环境。

特性:·传感器导管完全密封; ·无磨损;·依靠磁性来检测液位;·振动和小的冲击影响不明显; ·接线盒防护等级:IP66 / IP67; ·高精度; ·高分辨率;·液面变化响应快;·电压下降后测量值也可快速读取; ·直接、线性的测量液位;·可根据给定罐体的形状将液位高度转换成容积;·内部传感器由金属外管保护,所以适合用于腐蚀和有毒的介质,也可用于食品饮料行业;·线性模拟液位量程,输出4-20 mA 电流信号,可用于控制和显示设备,兼容数字 HART ®界面使得单一回路上带多个变送器成为可能(多站式)。

磁致式液位计说明书

磁致式液位计说明书

P H O N I X磁致伸缩液位变送器调试说明书(内部资料)上海柯普乐自动化仪表有限公司2009年11月PHONIX 磁致伸缩调试说明书1.电气连接电气连接时的安全提示:在电气安装时,必须按照设备的适用规则进行,并由具有安装资格的人员进行安装。

本磁致伸缩液位计需要接入24V 电源。

注意:本磁致伸缩液位计必须配备具有本安防爆性能的电源,以确保本液位计的本安防爆电路安全。

电气连接,需要两根横截面积为0.5~1.5mm 2的电缆,电缆接头入口处的防护等级为IP67,接头内径为Ø7~Ø10mm 。

拧开接线盒后面的盒盖,将导线与接线盒内部的正极“+”、负极“-”和接地线连接。

注意:根据国家规定,本磁致伸缩液位计已安装了过电压保护和电位均衡电路。

根据技术规定,为防止杂质进入接线盒,必须用接头压紧电缆线,并保持接线盒内部和密封处清洁干净,拧紧盒盖,确保水或其它液体不会进入接线盒内部。

2.操作说明2.1无显示磁致伸缩液位计 2.1.1操作要点要用到的可操作部分如图3所示。

通过按钮对模块进行设置时,三色LED 灯会亮。

操作正确时,LED 灯闪烁绿色;如果出现错误,LED 等显示红色(闪烁红色或保持红色)。

图2 接线盒图12.1.2菜单结构通过操作基本菜单来更改4~20mA 之间电流值的设置(见图4),在这个菜单里,可以对零位和满位进行设置。

设置零位时移动的只是零位,满位的位置没有改变;设置满位时移动的只是满位,零位的位置没有改变。

如果在30秒时间内没有对传感器进行任何操作,页面将自动回到主菜单。

满位 图4 菜单结构(无显示磁致伸缩液位计) 按钮LED 灯图3 操作要点(无显示磁致伸缩液位计)2.2带显示磁致伸缩液位计2.2.1操作要点可用到的操作部分如图5所示,通常盒盖先不盖上,一个可显示8位数字的液晶显示屏可以看到设置的状况。

在正常工作时,显示屏显示的是当前的测量值。

显示屏该显示屏可显示8位数字或字符,字符高度是12mm,距离很远也能很容易清晰的看清楚。

abb磁致伸缩液位计说明书

abb磁致伸缩液位计说明书

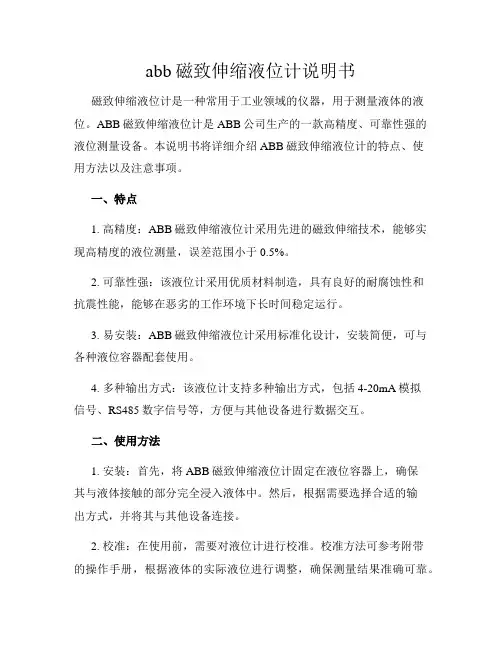

abb磁致伸缩液位计说明书磁致伸缩液位计是一种常用于工业领域的仪器,用于测量液体的液位。

ABB磁致伸缩液位计是ABB公司生产的一款高精度、可靠性强的液位测量设备。

本说明书将详细介绍ABB磁致伸缩液位计的特点、使用方法以及注意事项。

一、特点1. 高精度:ABB磁致伸缩液位计采用先进的磁致伸缩技术,能够实现高精度的液位测量,误差范围小于0.5%。

2. 可靠性强:该液位计采用优质材料制造,具有良好的耐腐蚀性和抗震性能,能够在恶劣的工作环境下长时间稳定运行。

3. 易安装:ABB磁致伸缩液位计采用标准化设计,安装简便,可与各种液位容器配套使用。

4. 多种输出方式:该液位计支持多种输出方式,包括4-20mA模拟信号、RS485数字信号等,方便与其他设备进行数据交互。

二、使用方法1. 安装:首先,将ABB磁致伸缩液位计固定在液位容器上,确保其与液体接触的部分完全浸入液体中。

然后,根据需要选择合适的输出方式,并将其与其他设备连接。

2. 校准:在使用前,需要对液位计进行校准。

校准方法可参考附带的操作手册,根据液体的实际液位进行调整,确保测量结果准确可靠。

3. 使用:将ABB磁致伸缩液位计接通电源,待其自检完成后,即可开始测量液位。

通过连接的显示屏或其他设备,可以实时监测液位的变化。

三、注意事项1. 安全操作:在安装和使用过程中,务必遵守相关的安全操作规程,确保人员和设备的安全。

2. 清洁维护:定期清洁液位计的表面,防止灰尘和污垢的积累,影响测量的准确性。

3. 防雷防护:在雷电频繁的地区使用时,建议采取相应的防雷措施,以保护液位计免受雷击的影响。

4. 注意环境条件:ABB磁致伸缩液位计适用于温度在-40℃至80℃之间的环境,但不适用于高温、高压或腐蚀性较强的介质。

总结:ABB磁致伸缩液位计是一款高精度、可靠性强的液位测量设备,广泛应用于工业领域。

通过本说明书,我们了解了该液位计的特点、使用方法以及注意事项。

希望这些信息能够帮助用户正确、安全地使用ABB磁致伸缩液位计,提高工作效率,保障生产安全。

AT100磁致伸缩液位计安装调试操作手册

AT100磁致伸缩液位计安装调试操作手册

AT100磁致伸缩液位/界位变送器安装调试操作手册1. 概述 (3)2. 存放 (3)3. 安装和启动3.1 接线 (4)3.2 液位输出标定 (4)3.2.1 通过按钮标定 (4)3.2.2 通过LCD设置菜单标定 (4)3.3 反安装3.3.1 如果倒置安装 (4)3.3.2 倒转标定的步骤 (5)3.4 挑选一个主要变量 (5)3.5 挑选测量所用的工程单位 (5)3.6 挑选温度单位 (5)3.7 温度输出标定 (6)3.8 液位偏移 (6)3.9 阻尼 (6)3.10 跳线设定 (6)3.11 温度重置 (6)4. 通信选项4.1 HART协议界面选项 (7)4.1.1用A 268 罗斯蒙特通讯器或等同设备 (7)4.1.2 用A 265 罗斯蒙特通讯器或等同设备 (7)4.2 HONEYWELL DE 协议 (7)4.2.1 协同性和适应等级 (7)4.2.2 操作模式 (7)5. 体积计量表5.1 计量表是如何工作的 (7)5.2 设定(或重设)计量表 (8)5.3 设定输入模式(自动或手动) (8)5.4 设定计量表点 (8)5.5 计量表用法注意事项 (9)5.6 存储/载入一个计量表 (9)5.7 基于体积设定电流输出 (9)6. 故障处理信息6.1 确认变送器正确上电 (9)6.2 确认电流输出稳定 (10)6.3 起始液位调节 (10)7.附录A7.1 接线图 (11)7.2 典型回路接线图 (13)LCD操作菜单 (14)一、概述K-TEK AT100变送器在世界范围内广泛应用于过程容器的精确液位测量。

高精度和免维护成为选择这种产品的两个重要原因。

拥有温度高达427℃和压力达207bar的可选等级。

K-TEK磁致伸缩液位变送器几乎适合所有的应用条件。

HART和HONEYWELL DE通讯协议选项使AT100和大多数的控制系统可以更加方便的进行数字连接。

内置LCD可以提供4-20mA,百分比和其他工程单位显示。

液位计使用说明书

液位计使用说明书

液位计使用说明书1. 产品概述液位计是一种用于测量容器内液体的高度的仪器。

它具有高精度、可靠性好等特点,广泛应用于工业生产、石油化工、食品加工等领域。

本使用说明书的目的是帮助用户正确使用液位计,确保仪器的准确测量和长期稳定运行。

2. 安全须知在使用液位计前,请仔细阅读以下安全须知,并严格遵守:2.1 使用前检查液位计是否完好。

如有损坏或异常情况,请勿使用,并及时联系售后服务。

2.2 在操作液位计时,务必戴上防护手套和护目镜,以防液体溅出造成伤害。

2.3 不要将液位计暴露在高温、潮湿或腐蚀性环境中,以免影响仪器的正常工作。

2.4 液位计的维修和保养应由专业人员进行,禁止用户自行拆卸或修理。

3. 操作步骤为确保精确测量,使用液位计时请按照以下步骤进行操作:3.1 将液位计正确安装在要测量液位的容器上,并确保安装牢固。

3.2 打开液位计电源,并根据说明书调节合适的工作参数。

3.3 等待液位计自检完成后,将探测头慢慢放入容器中。

3.4 观察液位计显示屏上的测量结果,并记录下来。

3.5 测量结束后,将探测头从容器中取出,并关闭液位计电源。

4. 注意事项使用液位计时,还需要注意以下事项:4.1 在测量液位前,必须确保容器内液体的稳定,避免因液体的剧烈波动而影响测量结果。

4.2 定期清洁液位计的探测头,以保证其灵敏度和准确性。

4.3 若发现测量结果异常或误差较大,请检查机器设置和操作是否正确,并联系售后服务。

4.4 长期不使用液位计时,请关闭电源并将其存放在防尘、防湿的地方。

5. 故障排除在使用液位计过程中,可能会遇到一些常见的故障问题。

下面列举几种常见情况的处理方法:5.1 若液位计显示屏无显示或显示不正常,请检查电源连接是否良好,重启液位计并观察结果。

5.2 如果液位计测量结果波动较大,请检查容器内液体是否有剧烈波动,或探测头是否受到干扰。

5.3 如果液位计测量结果显著偏离实际液位,请检查仪器设置是否正确,确保参数调整适当。

一文弄懂磁致伸缩液位计安装及典型应用

一文弄懂磁致伸缩液位计安装及典型应用

一文弄懂磁致伸缩液位计安装及典型应用在本文深入介绍磁致伸缩液位计安装方式及典型应用,帮助仪表工全面了解磁致伸缩液位计结构和选用,可作为材质伸缩液位计应用教程。

磁致伸缩液位计测量原理物质有热胀冷缩的现象。

除了加热外,磁场和电场也会导致物体尺寸的伸长或缩短。

铁磁性物质在外磁场作用下,其尺寸伸长(或缩短),去掉外磁场后,其又恢复原来的长度,这种现象称为磁致伸缩现象(或效应)。

基于磁致伸缩原理,在非磁性探头内装入磁致伸缩线,在磁致伸缩线一端连接传感器。

主控电子单元发送电磁窄脉冲到磁致伸缩线上,电磁脉冲沿磁致伸缩线传导,当该脉冲产生的磁场与标志液面/界面的浮子内的磁铁产生的磁场相互作用时,在磁致伸缩线上会产生一个扭应力波,该波将沿磁致伸缩线返回上述传感器,传感器将捕获的返回波转换成电子脉冲信号,传回主控电子单元。

主控电子单元通过精密电路准确地测算出发射脉冲和返回脉冲之间的时间间隔,并以此计算出浮子的位置,即液面/界面的高度。

磁致伸缩液位计应用范围◆电厂:蓄水池、废气净化罐、油箱等◆油田:原油或成品油储罐、三相分离器、沉降罐、污水罐(池)等◆石化:输油管道、蒸馏塔、浓缩罐、液化气罐、氨水罐、炼油厂油库等◆化工:蒸馏塔、氨水罐、有毒液体罐、等◆水和水处理:蓄水池、污水池、水处理罐、沉淀池、消化塔等◆其他:食品、制药、环保、造纸等行业磁致伸缩液位计特点◆多功能:可单独或同时测量液面、界面位置◆高精度:测量精度±0.8mm或0.01%FS(较大者)◆适用范围广:安装方式灵活多样化。

◆输出模式:可现场指示和远程电信号输出◆低功耗:两线制回路4-20mA输出,LCD显示以上对磁致伸缩液位计原理和特点做了简单介绍,本文以下内容将对磁致伸缩液位计应用做详细介绍,希望仪表工阅读本文后对磁致伸缩液位计在现场的安装和使用有深入了解。

1、磁致伸缩液位计探头形式磁致伸缩液位计通常有杆式探头和缆式探头两种,配合不同浮子可测量液面或界面。

磁致伸缩液位计装配工艺

磁致伸缩液位计装配工艺

磁铁极性为:上N下S 磁铁极性为:上S下N
重要
硬杆结构——磁致伸缩液位计装配工艺
中锐智诚,您值得信赖的合作伙伴!
波导丝的介绍: 主要成分是Fe-Ni合金, TW0D50S基本参数如下:
规 格:Φ0.5mm(1.57g/m)
磁致伸缩系数:27~30×10-6
密 度:8.0 g/cm³
饱和磁致伸缩系数:30ppm
硬杆结构——磁致伸缩液位计装配工艺
中锐智诚,您值得信赖的合作伙伴!
H770装配特别提醒:(非常重要!不注意的话,将严重影响可靠性!)
1、【因螺钉问题导致导电不良,出厂时不一定能测试出来,产生售后问题!】 标配直径4mm螺纹长5mm的螺钉,该长度是经过严格计算的,不能随意更换或 添加垫片;它不仅起到固定作用,更是连接波导丝激励电流的重要导电环节。而 且装配时必须先拧紧电路板固定的螺钉,才能再拧上压紧波导丝的螺钉。 2、【配套吸波橡胶棒影响上端死区和信噪比,影响双浮子间的最小测量距离】 标配的黑色吸波橡胶棒,装配时必须使用,单浮子应用可以仅仅使用50%长度, 这样便于操作。双浮子应用时,必须使用整根长度,且波导丝要穿过整个橡胶 棒,不能从中间穿出凑合了事!否则会在现场产生偶然跳满或跳字问题。
左图:本文描述的底端装配结构中,所用的底端 小PCB板、 0.07~0.12mm²航空导线,热缩管。
聚四氟乙烯管PTFE :可在-80~+250℃使用。 用户可根据使用温度,适用其他绝缘材料。
硬杆结构——磁致伸缩液位计装配工艺
中锐智诚,您值得信赖的合作伙伴!
第二步:底端装配环节
插入长约10mm的底端橡胶棒使波导丝对中,减少 有效信号被塑料管壁的吸收,将波导丝穿过底端的 小PCB固定。
硬杆结构——磁致伸缩液位计装配工艺

AT500600磁致伸缩液位计安装调试操作手册

AT500600磁致伸缩液位计安装调试操作手册

AT500/600磁致伸缩液位/界位变送器安装调试操作手册目录一、...................................................... 存放3二、................................................ 安装和启动32.1接线 (3)2.2确定4Ma和20Ma设定点 (4)2.3倒置安装 (4)2.4咼/低报警点设定............................... .42.54MA/20MA交直流微调 (5)三、.............................................. 故障处理信息73.1正确上电 (7)3.2输出稳定性 (7)一.存放如果需要,应该存放在优于安装条件的环境温度下并置于室内,不能超出以下范围: -40-65 C湿度范围:0--100% R.H. 无冷凝二.安装和启动注意:在安装AT500/600浓缩(简易)型磁致伸缩变送器时,探管是与一套特氟隆套圈一体运送的,另有一套不锈钢套圈单独装在一个袋子里。

特氟隆套圈只应用于低压场合,最于高压场合只能用不锈钢套圈。

2.1接线连接导线到1/2"电器接口,然后用18线规的双绞线连接变送器外壳,用适当的导线密封装置以排除可能渗透的潮气。

变送器按以下方式回路供电:#Terminal Block+:24 VDC(+14VDC 最小到+36VDC最大)#Terminal Block-: 共同端/电流表#Terminal Block :电流表#Terminal Block :接地(确认接地正确,以排除可能存在的干扰)[-VIEW A TTFICALLCICIF1DIA石RAM 卄r~i+V POWER, 13.5 - 3S VDC ----------------------i 20 hdaVOLTAGE OUTPUT ------------- ------250 OhmCOMMON ——+ POWERPOWER / METERCURRENT METER3DVIEW A2.2确定4MA和20MA设定点本产品是无须日常标定的电子变送器。

磁致伸缩磁翻板液位计安全操作及保养规程

磁致伸缩磁翻板液位计安全操作及保养规程

磁致伸缩磁翻板液位计安全操作及保养规程1. 引言磁致伸缩磁翻板液位计是一种常用的液位测量设备,广泛应用于工业生产中的液位监测。

为了确保液位计的安全使用和正常运行,本文档将介绍磁致伸缩磁翻板液位计的安全操作和保养规程。

2. 安全操作规程2.1 安装前准备在安装磁致伸缩磁翻板液位计前,需要进行以下准备工作:•确保操作人员已经接受液位计的操作培训,并熟悉操作手册。

•检查液位计的配件是否齐全,并按照操作手册进行安装准备。

•确保安装位置稳固,确保液位计的安装基础牢固并无杂物。

2.2 安装操作按照以下步骤进行磁致伸缩磁翻板液位计的安装:1.将液位计与管道连接,确保连接处无泄漏。

2.根据需要调整液位计的位置和安装角度,确保能够正常读取液位。

3.使用扳手或扳手扳紧液位计的螺栓,确保液位计牢固固定。

2.3 操作注意事项在使用磁致伸缩磁翻板液位计时,需要注意以下事项:•确保操作人员佩戴个人防护装备,比如安全帽、护目镜等。

•启动前检查仪表是否正常,避免使用有故障的液位计。

•严禁操作人员站在液位计上方,防止发生意外事故。

•使用过程中避免给液位计施加外力,以免影响测量准确性。

•定期进行液位计的校验和维护,确保其正常工作。

3. 保养规程磁致伸缩磁翻板液位计的保养对于其长期稳定运行非常重要。

以下是保养规程的具体步骤:3.1 清洁保养•定期使用软布或刷子清洁液位计的表面,避免尘埃和污物积聚。

•使用中,避免将液体溅到液位计上,及时进行清洁。

•定期检查和清洁液位计的密封件,确保其正常工作。

3.2 定期校验和维护•每隔一定时间,使用标准设备对液位计进行校验,以确保测量的准确性。

•定期检查液位计的电源电压和信号线路,确保其正常供电。

•定期检查液位计的各项参数和功能,如报警功能、通信功能等。

3.3 故障处理•在使用过程中,如果发现液位计出现故障或异常,请停止使用并联系专业技术人员进行处理。

•严禁未经授权的人员私自打开维修液位计,以免造成二次损坏或人身伤害。

百特液位计使用流程及注意事项

百特液位计使用流程及注意事项

百特液位计使用流程及注意事项嘿!今天咱们就来好好聊聊百特液位计的使用流程及注意事项呀!首先呢,咱们得先了解一下啥是百特液位计。

百特液位计呀,那可是在液位测量领域里相当出色的工具呢!接下来,咱就说说这使用流程。

第一步,准备工作可得做好哇!要仔细检查液位计的外观,看看有没有破损、划痕之类的问题。

哎呀呀,这可不能马虎!然后呢,确认安装位置是否合适,周围环境有没有干扰因素。

再然后,就是安装环节啦!安装的时候,一定要按照说明书的要求来,可别自己想当然哟!保证安装牢固,密封性良好。

哇,这一点要是做不好,那测量结果可就不准啦!安装好了之后,就是调试阶段。

这时候,要设置好相关的参数,比如测量范围、精度要求等等。

嘿,这可需要耐心和细心呢!当调试完成,就可以正式使用啦。

在使用过程中,要定期观察液位计的显示数值,看看是不是正常。

哎呀呀,如果发现数值异常,就得赶紧查找原因,解决问题。

下面再说说注意事项。

注意事项那可是相当重要的呢!首先,要避免液位计受到强烈的震动和冲击,不然它可能会“发脾气”,不好好工作哟!其次,要注意液位计的工作温度和压力范围,千万别超出了,不然它会“累坏”的呀!还有呢,要定期对液位计进行维护和保养。

清理表面的灰尘、污垢,检查线路连接是否正常。

哇,这样才能保证它一直“精力充沛”地工作!另外,使用过程中,如果需要对液位计进行拆卸或者维修,一定要先切断电源,确保安全。

哎呀呀,这可不能忘了!总之呢,使用百特液位计,只要按照正确的流程来操作,注意好各种事项,它就能为我们提供准确可靠的液位测量结果啦!怎么样,是不是觉得还挺简单的呀?。

AT100中文

AT100中文
SW3 外径为 1/2”柔性探杆, 可插入 5/8”OD x0.49”(壁厚)传感器井形套管中 注意: 1: 最大温度为 149℃C 2: 探杆最大长度为 15 英尺/4.5 米 3: 仅用于/S6(探杆材质)选型代码 4: 不能用于隔爆 5: 探杆无真空密封, 用于户内 6: 不能用于/H3(温度选型)选型代码
总体液位,界面液位,以及温度输出的电信号,实际液位值,温
度值, 带有偏移量的实际液位值等, 该装置可在 AT100 上通用,
极易方便用户订备件并减少备件量
2, 极高精度: 满量程的 0.01%
3, 标定极其简单,无需实标,仅仅只需按按钮或者使用 HART 或 DE 通

讯协议
4, 对于重新标定或忘记标定值, 无需重新校验
/i 过程连接
代码 说明 X 无, 用于/SW1,/SW2,/SW3 探杆形式 CF 标准的是 3/4”MNPT 可调的压紧接头
注意: 对于/F1,/F2 探杆形式, 采用的是 1” MNPT 可调的压紧接头 FL 松套法兰或塞头, 与上述压紧接头相配套,
(具体形式,材质,压力等级请看 FLNG-0202-1 法兰设计章节) WP 焊接式过程连接
六 :仪表选型表:
AT100 /a /b /c /d /e /f /g /h /I /j /k /a 传感器杆(探杆)材质
代码 说明 S6 316L 标准不锈钢 A2 20#合金 HC 哈氏合金 C-276 TF 在 316L 不锈钢传感管外带 PFA 特氟隆夹套(厚 1/16”)
最大温度和压力为: 177℃ 和 3.5KG/CM^2
/f 电子装置带有一个模拟量的输出
代码 X M1 M2 M3 M4A M4B M5A
说明 无 一个液位 一个液位, 液晶显示 一个液位, HART 协议或 HONEYWELL DE 协议,DE 协议请加后缀”D” 一个液位, 液晶显示, HART 协议或 DE 协议,DE 协议请加后缀”D” 两个液位, 液晶显示, HART 协议或 DE 协议,DE 协议请加后缀”D” 一个液位,一个温度点, 液晶显示, HART 协议

KTKE AT100磁性伸缩液位变送器

KTKE AT100磁性伸缩液位变送器

K-TEK磁致伸缩液位变送器(AT100/AT200)操作手册一:介绍K-TEK磁致伸缩液位变送器广泛用于工业各种容器的液位精确测量。

二,环 境 要 求环境温度范围: -40 到 +150F环境湿度范围:0 到 100%R.H(相对湿度)三,安 装注意:当采用预压紧工艺连接接头时,K-TEK厂家发货时,带有一套TEFLON垫圈和一套不锈钢垫圈,TEFLON垫圈仅用于低压应用,对于高温工况,必须使用不锈钢垫圈。

3.1,接线电气连接接头为1/2”NPT螺纹连接,18G 屏蔽电缆。

4-20MA回路与变送器请按下图连接端子+:24VDC(+14VDC 最小 到 +36VDC最大)端子-:公共端接地螺丝:接地端3.2,液位输出标定3.2.1,使用按钮手动标定设定4MA输出点: 把浮子移动到0%液位及零位液位位置,同时按▲▼键 1秒种,按▼键1秒钟,输出信号为4MA 设定20MA输出点:把浮子移动到100%液位及满量程液位位置,同时按▲▼键 1秒种,按▲键1秒钟,输出信号为20MA注意:此标定步骤可根据实际要求,多次重复使用3.2,2, 带有LCD液晶显示面板的设置菜单。

设定4MA输出点:在CAL 菜单下,进入LRV(下限值) 菜单,输入数值,无须移动浮子4MA输出点将被设定。

设定20MA输出点:在CAL 菜单下,进入URV(上限值) 菜单,输入数值, 无须移动浮子20MA输出点将被设定。

3. 3:反向设定3.3.1,如果采用安装方式进行反向设定,步骤如下●拆除电子模块固定螺丝,并取出电子模块。

●找出带有插座的黑白导线●将插座旋转180度后,插上插座●重新安装上电子模块3,3,2:反向标定●调整50%液位点(±10%)同时按▲▼键 1秒种,进入标定方式,按▼键1秒钟,设定4MA输出●调整液位到新的量程点同时按▲▼键 1秒种,进入标定方式,按▲键1秒钟,设定20MA输出●调整液位到新零位点同时按▲▼键 1秒种,进入标定方式,按▼键 1秒种,设定4MA输出●第二次调整液位到新的量程点同时按▲▼键 1秒种,进入标定方式,按▲键 1秒种, 设定20MA输出编 程 流 程 图3.4:模拟量输出的设定仅用于双浮子变送器的设定(同时测量总液位和界面液位),在SET菜单下,通过CFG菜单,进入PV=菜单选项。

磁致伸缩液位计的安装

磁致伸缩液位计的安装

磁致伸缩液位计的安装TK-CSYW磁致伸缩液位计的安装:a. 安装在远离振动、腐蚀性空气及可造成机械破坏的场合,为方便调试,仪表应安装在有操作平台或类似平台的地方。

产品应垂直安装,安装斜度不能大于5度。

环境温度在-40℃~120℃之间。

安装区域要求有避雷装置。

b. 安装时,必须保证传感器的浮球与容器壁(或安装管)互不接触,且浮球上下活动灵活,安装螺纹与容器连接牢固,电器接触良好。

对于大量程的或有搅拌的场合,传感器需要支撑或地锚固定,保持探头垂直。

c. 24VDC电源纹波不得大于50mV。

电源地线要接在标准地或标准的仪表地,不可接在动力地上。

TK-CSYW磁致伸缩液位计进行油罐液位的测量的特点:1.可靠性强:由于磁致伸缩液位计采用波导原理,无机械可动部分,故无摩擦,无磨损。

整个变换器封闭在不锈钢管内,和测量介质非接触,传感器工作可靠,寿命长。

2.精度高:由于磁致伸缩液位计用波导脉冲工作,工作中通过测量起始脉冲和终止脉冲的时间来确定被测位移量,因此测量精度高,分辨率优于0.01%FS,这是用其它传感器难以达到的精度。

3.安全性好:磁致伸缩液位计的防爆性能高,本安防爆,使用安全,特别适合对化工原料和易燃液体的测量。

测量时无需开启罐盖,避免人工测量所存在的不安全性。

4.磁致伸缩液位计易于安装和维护简单:磁致伸缩液位仪一般通过罐顶已有管口进行安装,特别适用于地下储罐和已投运储罐的安装,并可在安装过程中不影响正常生产。

5.便于系统自动化工作:磁致伸缩液位计的二次仪表采用标准输出信号,便于微机对信号进行处理,容易实现联网工作,提高整个测量系统的自动化程度。

磁致伸缩液位计由三部分组成:探测杆,电路单元和浮子组成。

具有HART协议,可远程调整零点和量程。

磁致伸缩液位计具有精度高、稳定性好、可靠性高、使用寿命长、免维护、安全可靠等优点。

TK-CSYW磁致伸缩液位计安装事项:1.磁致伸缩液位计通常为顶部安装2.探杆安装处不能有干扰,如搅拌器、入料口等。

Temposonics磁致伸缩液位变送器 Level Plus – RefineME 操作手册说明书

Temposonics磁致伸缩液位变送器 Level Plus – RefineME 操作手册说明书

采用Temposonics ®技术的磁致伸缩液位变送器Level Plus ®– RefineME ®四合一测量内在精度+/-1 mm API 温度校正体积缺少有计划的维护或重新校准认证危险区操作手册目录1. 联系信息 (3)2. 术语与定义 (3)3. 引言 (5)3.1 本手册的目的和用途 (5)3.2 使用符号和警告提示 (5)4. 安全说明 (5)4.1 目标用途 (5)4.2 可预见的误用 (6)4.3 安装、调试和操作 (6)5. 产品概述 (6)5.1 部件 (7)5.2 精度 (8)5.3 质保 (8)5.4 储存 (9)5.5 CRN规格 (9)5.6 型号标签 (10)5.7 技术数据 (12)6. 安装 (13)6.1 培训 (13)6.2 导波管和导杆 (13)6.3 工具 (13)6.4 安装步骤 (13)6.5 安装 (13)7. 电气连接 (14)7.1 基本信息 (14)7.2 安全建议 (14)7.3 工业拓扑 (14)7.4 推荐电缆 (15)7.5 电气导管 (15)7.6 接地 (15)7.7 安全格栅 (16)8. 调试 (17)8.1 培训 (17)8.2 工具 (17)8.3 设置软件 (17)8.4 调试步骤 (17)9. 维护 (17)9.1 培训 (17)9.2 工具 (17)9.3 检查 (17)10. 维修 (18)10.1 RMA政策 (18)10.2 培训 (18)10.3 工具 (18)10.4 设置软件 (18)10.5 故障处理 (19)11. 备品备件 (19)12. 接口 (19)12.1 Modbus (19)12.2 DDA (19)12.3 HART® (19)13. 认证机构信息 (20)13.1 认证总览 (20)13.2 证书 (22)13.3 FM (22)13.4 FMC (33)13.5 ATEX/IECEx (48)Level Plus ® RefineME ®操作手册I 3 I1. 联系信息美国常规电话:+1-919-677-0100传真:+1-919-677-2343电子邮件:*********************** 邮寄和发货地址Temposonics LLC 3001 Sheldon DriveCary, North Carolina, 27513, USA 售后服务电话:+1-800-633-7609传真:+1-800-498-4442电子邮件:***********************技术支持与应用24小时紧急技术支持电话:+1-800-633-7609电子邮件:************************* 德国常规电话:+49-2351-9587-0传真:+49-2351-56491电子邮件:*********************** 邮寄和发货地址Temposonics GmbH & Co. KG Auf dem Schüffel 958513 Lüdenscheid, Germany 技术支持与应用电话:+49-2351-9587-0电子邮件:***********************2. 术语与定义6A 重油广义原油,按照API 比重指数修正至60 °F 体积。

磁致伸缩液位仪使用安装说明书

磁致伸缩液位仪使用安装说明书

磁致伸缩液位仪使用安装说明书■概述ULC系列磁致伸缩液位仪是利用磁致伸缩技术研制的精密型仪表,由于利用纯电子技术测量,因而没有磨损,工作安全可靠,使用寿命长;测量精度不受容器形状和容器内蒸汽等因素影响;液位仪内置LCD液晶显示,方便现场观测。

产品设计符合国家防爆标准要求,广泛用于工业流程、石油化工、制药、食品加工、水处理、加油站地下库存等领域中各种常压或有压储罐的液位、界面、温度等物理量的监测、报警与控制。

产品获得北京市质量技术监督局颁发的计量器具生产制造许可证。

许可证编号:京制0000019号-02■特点●液位、界位、温度等多参数测量● LCD液晶现场显示●计量级产品测量精度高●产品结构模块化设计●高可靠性●无需定期标定●易安装、维护无需清罐●抗静电、抗脉冲串干扰、抗浪涌、抗射频场感应、抗工频磁场感应■型号说明ULC系列产品基础型谱表■用途与适用范围广泛用于工业流程、石油加工、制药、食品加工、水处理、加油站地下库存等领域中各种常压或有压储罐的液位、界面、5点温度、及介质的平均温度等物理量的监测、报警与控制。

■工作原理与结构图1 磁致伸缩液位仪工作原理图传感器顶端的电子部件产生一个低压电流“询问”脉冲,同时产生一个磁场沿波导线向下传播,浮子随着液位变化沿测杆上下移动,由于浮子内有一组磁铁,也产生一个磁场,当两个磁场相遇时,波导线扭曲形成“返回”脉冲。

从发出“询问”脉冲到接收“返回”脉冲的时间,即对应于液位的变化。

温度传感器置于液位仪杆内,可连续测量储液温度。

ULC磁致伸缩液位仪由导杆、浮子、接线盒和安装法兰等组成。

■技术参数■外形尺寸及安装要求●5)图2 ULC1100系列 图3 ULC3100系列图4 ULC1200系列 图5 ULC3200系列● 电缆引入装置(图6、图7)1.壳体2.连接法兰3.液面浮子4.界面浮子图6 ULC1000系列图7 ULC3000系列●用户自备法兰见图8 及表1、表2、表3图8 用户法兰图9 现场安装示意图刚性液位仪安装要求:D> 76mm(浮子直径)。

AT200磁致伸缩液位计安装调试操作手册

AT200磁致伸缩液位计安装调试操作手册

AT200磁致伸缩液位/界位变送器安装调试操作手册目录1. 概述 (4)2. 存放 (5)3. 安装和启动3.1 接线 (5)3.2 液位输出标定 (5)3.2.1 通过按钮标定 (5)3.2.2 通过LCD设置菜单标定 (6)3.3 反安装3.3.1 如果倒置安装 (6)3.3.2 倒转标定的步骤 (6)3.4 挑选一个主要变量 (7)3.5 挑选测量所用的工程单位 (7)3.6 挑选温度单位 (7)3.7 温度输出标定 (7)3.8 液位偏移 (8)3.9 阻尼 (8)3.10 跳线设定 (8)3.11 温度重置 (8)4. 通信选项4.1 HART协议界面选项 (8)4.1.1用A 268 罗斯蒙特通讯器或等同设备 (8)4.1.2 用A 265 罗斯蒙特通讯器或等同设备 (9)4.2 HONEYWELL DE 协议 (9)4.2.1 协同性和适应等级 (9)4.2.2 操作模式 (9)5. 体积计量表5.1 计量表是如何工作的 (9)5.2 设定(或重设)计量表 (10)5.3 设定输入模式(自动或手动) (10)5.4 设定计量表点 (10)5.5 计量表用法注意事项 (10)5.6 存储/载入一个计量表 (11)5.7 基于体积设定电流输出 (11)6. 故障处理信息6.1 确认变送器正确上电 (11)6.2 确认电流输出稳定 (12)6.3 起始液位调节 (12)7.附录A7.1 接线图 (13)7.2 典型回路接线图 (15)LCD操作菜单 (16)1. 概述K-TEK A T200变送器(外挂于KM26液位指示器)在世界范围内广泛应用于过程容器的精确液位测量。

高精度和免维护成为选择这种产品的两个重要原因。

拥有高达800℉/427℃和3000PSI/207bar的可选等级,K-TEK磁致伸缩液位变送器几乎适合所有的应用条件。

HART和HONEYWELL DE通讯协议选项使AT200和大多数的控制系统更加方便的进行数字连接。

磁致伸缩液位计说明书-川仪

磁致伸缩液位计说明书-川仪
图 2 柔性传感器安装方式
-7-
(四)、使用过程注意事项
1. 保持测杆竖直,与标准位置的偏斜≤3゜; 2. 线缆分段处要做好防水、防潮处理; 3. 传感器的电子部件防溅但不可浸没,切不可让液体浸至六方形基座上方; 4. 严禁与其他执行机构如泵、电机、电动阀等共用电源。另外严格遵守传感器的接线图纸及国家
的间距,所以磁尺的测量数值与人工检尺的测量值存在一定的差值。正常情况下,这个差值是一个 固定值。为了储罐计量检定的一致性,在磁尺标定时,将人工检尺的零点作为统一的零点,在系统 中对偏差进行修正,具体操作须知: 1、 人工检尺应由合格(有上岗证)的计量人员操作。使用的量油尺应通过计量检定合格。 2、 人工检测油位和罐底水高要严格遵守计量操作规程的各项规定。 3、 被测介质的深度应足以将浮子浮起。 4、 标定时应在统一的检尺位置进行多次测量取平均值(测量中保持液面平静),结果须与系统同时
双位置输出
+24VDC/+15VDC
检测到的数据进行对比,其差值即为修正值。 5、 液面和界面的零点要分别修正。 6、 把液面和界面的零点修正值分别输入显示控制器或计算机中进行修正,再按以上步骤测量对
比,直至检尺测量值与磁尺输出值一致。
-5-
安装方式一(法兰连接)
液面浮球 界面浮球
"
#
&
图 1 不带柔性的传感器安装方法
-6-
安装方式五
-4-
j. 将液位磁尺接触到罐底,上提 5-10 毫米,它是保证始终存在一个力将液位磁尺的软管拉 直,并能更好保证测量精度;
k.将液位磁尺的可调节装置螺栓锁紧,但不要拧得太紧,以免损坏液位磁尺; l. 确认液位磁尺接线或接线端子的属性和极性; m. 正确连接每根导线,记录下罐号及接线的颜色。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

AT100磁致伸缩液位/界位变送器安装调试操作手册目录1. 概述 (3)2. 存放 (3)3. 安装和启动3.1 接线 (4)3.2 液位输出标定 (4)3.2.1 通过按钮标定 (4)3.2.2 通过LCD设置菜单标定 (4)3.3 反安装3.3.1 如果倒置安装 (4)3.3.2 倒转标定的步骤 (5)3.4 挑选一个主要变量 (5)3.5 挑选测量所用的工程单位 (5)3.6 挑选温度单位 (5)3.7 温度输出标定 (6)3.8 液位偏移 (6)3.9 阻尼 (6)3.10 跳线设定 (6)3.11 温度重置 (6)4. 通信选项HART协议界面选项 (7)4.14.1.1 用A 268 罗斯蒙特通讯器或等同设备 (7)4.1.2 用A 265 罗斯蒙特通讯器或等同设备 (7)4.2 HONEYWELL DE 协议 (7)4.2.1 协同性和适应等级 (7)4.2.2 操作模式 (7)5. 体积计量表5.1 计量表是如何工作的 (7)5.2 设定(或重设)计量表 (8)5.3 设定输入模式(自动或手动) (8)5.4 设定计量表点 (8)5.5 计量表用法注意事项 (9)5.6 存储/载入一个计量表 (9)5.7 基于体积设定电流输出 (9)6. 故障处理信息6.1 确认变送器正确上电 (9)6.2 确认电流输出稳定 (10)6.3 起始液位调节 (10)7. 附录A7.1 接线图 (11)7.2 典型回路接线图 (13)LCD操作菜单 (14)一、概述K-TEK AT100变送器在世界范围内广泛应用于过程容器的精确液位测量。

高精度和免维护成为选择这种产品的两个重要原因。

拥有温度高达427℃和压力达207bar的可选等级。

K-TEK磁致伸缩液位变送器几乎适合所有的应用条件。

HART和HONEYWELL DE通讯协议选项使AT100和大多数的控制系统可以更加方便的进行数字连接。

内置LCD可以提供4-20mA,百分比和其他工程单位显示。

当用于储罐时,考虑到高精度,低维护和合理的价格,用户乐意在他们的储罐上安装AT100高精度磁致伸缩变送器。

由于AT系列具有可以方便地安装到最大23米高罐的能力,所以可以解决几乎所有的液体存储应用问题:一些常用液体包括水,酸液,腐蚀剂,丙烷,氨水,油,燃剂,药剂,废液等。

可选的内置20段增量表使AT100可以在卧罐或球罐内提供精确的输出(见体积计量表第4节)K-TEK家族的AT100系列可用于替代浮筒。

在动态处理时大多数浮筒液位计都在操作中重复发现如下问题:大多数输出误差是由重力改变,扭力管渗漏,过程介质黏结在扭力管和转换器上产生的。

AT100系列可以插入现有的过滤器浮筒或者新的外浮筒精心测量,可以改善上述不足。

精度也可以实现巨大的提高。

另外,这是一个更新气动过滤变送器的非常方便的办法。

磁致伸缩液位计可以用于界面测量。

AT100是目前最好的液位界面测量和控制的技术。

AT100可以提供两个独立输出:一,界面;二,总体液位。

可以适用于比重差最小为0.02S.G.的情况。

常用于油水界面的测量,和其它包括酸罐,丙烷容器,除盐器和污水池等。

利用AT100系列的非接触式测量,AT100可以用做阀门定位器。

在阀门尾部粘附着一块磁铁,AT100就置于阀门尾部的旁边。

AT100变送器所固有的0.01%的高精度使其可以比其它产品能更好的测量和控制阀门位置。

在进行精确控制时不需要重新标定。

AT100也可以用做设备定位器。

工业设备需要对仪器精确定位。

这可以通过磁致伸缩(非接触测量)实现。

它应用于许多器具,包括,大门,天窗,风门,液压缸等。

K-TEK有按键结构,和4-20MA的输出优势,繁重的设计结构保证了用户简易的安装和长期的使用寿命。

用水槽决定流速的工业应用依靠精确的流速来监控他们的生产过程。

许多这样的设备上都安装了许多AT100系列产品,以轮流提供精确的液位测量从而得到流速变化。

内置20段增量表使AT100可以适合任何修正或流量表格的需求。

(见体积计量表第4节)最后,AT100适合各种卫生应用,包括生物技术,制药,和食品工业等。

AT100系列变送器的特征包括:高精度0.01%满量程;简易按键标定;遗忘技术(永不需要重新标定);不受电介质,水蒸气成分,温度压力变化影响。

二、存放如果需要,应该存放在优于安装条件的环境温度下并置于室内。

不要超出以下条件:温度范围:-40-65.5℃。

湿度:0-100% R.H. 无冷凝警告:带/SW3选项的变送器,其探头为柔性软缆,外有不蜜蜂的不锈钢护套,当把柔性软缆滩头移出不锈钢护套时,小心不要使探头受潮,并防止水分进入不锈钢护套。

三、安装和启动3.1 接线连接导线到1/2"电器接口,连接18线规双绞线到变送器外壳。

参照所附接线图。

变送器按以下方式回路供电:# Terminal Block+:24 VDC(+14VDC最小到+36VDC最大)# Terminal Block-:共同端# Terminal Block:接地3.2 液位输出标定本产品是一个不需要重复标定的数字变送器。

如果需要重新标定,可以通过按键或HART通讯装置(针对已选HART选项)或者LCD驱动菜单(针对已选LCD选项的装置)来改变。

注意:大多数AT100和AT100S的浮球可以在探杆上置于任何方向,但要核对浮球上的标识,它会告诉你哪里是顶端。

3.2.1 用按键标定设定4毫安点:同时按下UP和DOWN一秒钟进入标定模式。

使浮球置于0%处按住DOWN键一秒钟设定输出为4.00毫安。

设定20毫安点:同时按下UP和DOWN一秒钟进入标定模式。

使浮球置于100%处按住UP键一秒钟设定输出为20.00毫安。

注意:上述步骤可以根据需要任意重复。

3.2.2 用LCD设置菜单标定:设定4毫安点:在CAL菜单下,进入LRV(低范围值)选项。

按SELECT改变要设定的4毫安点的值(以工程单位表示)。

设定20毫安点:在CAL菜单下,进入URV(高范围值)选项。

按SELECT改变要设定的20毫安点的值(以工程单位表示)。

注意:上述步骤可以根据需要任意重复。

3.3 反安装如果需要,变送器输出可以通过以下步骤被反转(注意:仅仅反转4-20mA输出,不是工程单位读数)3.3.1 如果需要倒置安装,按以下步骤:移去固定电子模块的两个直缝螺钉。

把黑线和白线用连接器连接。

将接线器反转180度。

重置电子模块。

在倒转标定之前倒转安装。

3.3.2 倒转标定的步骤使浮球置于50%处(+或-10%)同时按下UP和DOWN一秒钟进入标定模式。

按住DOWN键一秒钟设定输出为4.00毫安。

使浮球置于新的满量程点同时按下UP和DOWN一秒钟进入标定模式。

按住UP键一秒钟设定输出为20.00毫安。

使浮球置于需要设定的零点同时按下UP和DOWN一秒钟进入标定模式。

按住DOWN键一秒钟设定输出为4.00毫安。

重设满量程点同时按下UP和DOWN一秒钟进入标定模式。

按住UP键一秒钟设定输出为20.00毫安。

3.4 选择一个主要变量(PrimAry Variable)注意:这部分仅仅适用于双浮球变送器。

对一个双浮球变送器来说,主要变量(LL1或LL2)决定着用来计算输出电流的浮球。

如果主要变量设为LL1,将由最靠近变送器外壳的浮球决定电流输出。

相反,如果PV值设为LL2,将由最远离变送器外壳的浮球决定电流输出。

设定PV在SET菜单下,进入CFG子菜单,然后找到PV=菜单选项。

按SELECT,然后按UP或DOWN循环选择LL1和LL2(选择时LCD会闪光)。

当LCD上显示您需要的选项时,再按一次SELECT确定PV值(这时将停止闪光)。

3.5 选择测量所用的工程单位本装置可以用英寸,英尺,毫米,厘米,米,或百分数来显示液位输出。

选择工程单位在CFG菜单下,找到EUN菜单选项。

按SELECT,然后按UP或DOWN循环选择工程单位。

当LCD上显示您需要的单位时,再按一次SELECT确定工程单位(这时将停止闪光)。

3.6 选择温度单位注意:这部分只针对有温度输出选项的变送器。

温度值将以摄氏度或华氏度显示。

选择温度单位在CFG菜单下,找到EUN TMP菜单选项。

按SELECT,然后按UP或DOWN选择摄氏或华氏。

当LCD上显示您需要的单位时,再按一次SELECT确定温度单位(这时将停止闪光)。

3.7 温度输出标定注意:这部分只针对有温度输出选项的变送器。

本装置出厂时标定到有±0.5℃精确度,大约-200~300℃的测量范围。

自定义标定和调整可以通过以下步骤:设定低温微调(LTT)把传感器(位于变送器探头的底部)置于温度范围低端的温度下。

在CFG菜单下,找到LTT选项。

按SELECT来改变LTT到现在传感器的温度。

设定高温微调(UTT)把传感器(位于变送器探头的底部)置于温度范围高端的温度下。

在CFG菜单下,找到LTT选项。

按SELECT来改变UTT到现在传感器的温度*见手册最后关于Decade Box模拟温度部分。

**必须在厂家标定可接受的10℃以内微调。

3.8 液位偏移如果需要,液位输出可以与厂家标定偏移。

改变液位偏移找到L1O(Level 1 Offset液位1偏移)菜单选项,按SELECT改变需要的液位偏移值(以工程单位表示)。

对于双浮球装置,液位2可以在L2O菜单选项里通过上述步骤偏移。

3.9 阻尼输出阻尼可以如下方式改变(厂家默认设置是 .8 Sec)同时按住SELECT和UP键一秒可使阻尼增加一倍。

同时按住SELECT和DOWN键一秒可使阻尼减少一倍。

注意:阻尼值范围从 0.1Sec到 36Sec。

3.10 跳线设定跳线位于电子模板的左上角,可以设置如下:报警:(左跳线)当有信号丢失,或变送器故障时,把跳线置于低位使输出变为21.00mA。

当有信号丢失,或变送器故障时,把跳线置于高位使输出变为3.62mA。

注意:为了使变化生效,变送器电源需要循环开关。

写保护(右跳线)当跳线在低位时,变送器配置不可以通过LCD或手持通讯器改变。

3.11 温度重置如果需要,本装置的温度设定(LTT和UTT)可以被重置为出厂时默认标定,只需要找到TMP RSET菜单选项,按SELECT就可以了。

4. 通讯选项4.1 HART协议界面选项K-TEK变送器可以订购有HART协议选项的,它在厂家作为电子生产线的一部分进行装配。

当变送器有HART协议选项时,变送器可以和以下通讯器兼容。

4.1.1 用A 268 罗斯蒙特通讯器或等同设备由于K-TEK变送器不是大家所熟知的罗斯蒙特产品,所以268就在GENERIC模式里提上日程。

这个模式支持有限数量的命令。

主要如下:读写输出高低范围值。

读写输出阻尼值。
