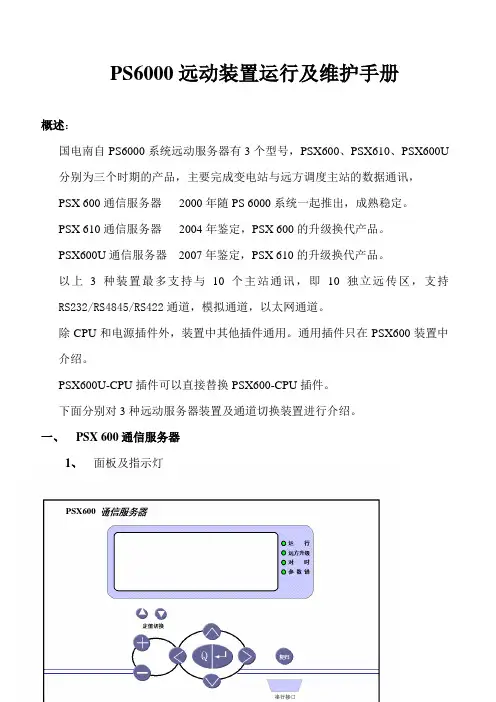

PS6000远动装置培训手册
PS6000远动装置培训手册
PS6000远动装置运行及维护手册概述：国电南自PS6000系统远动服务器有3个型号，PSX600、PSX610、PSX600U 分别为三个时期的产品，主要完成变电站与远方调度主站的数据通讯，PSX 600通信服务器2000年随PS 6000系统一起推出，成熟稳定。
PSX 610通信服务器2004年鉴定，PSX 600的升级换代产品。
PSX600U通信服务器2007年鉴定，PSX 610的升级换代产品。
以上3种装置最多支持与10个主站通讯，即10独立远传区，支持RS232/RS4845/RS422通道，模拟通道，以太网通道。
除CPU和电源插件外，装置中其他插件通用。
通用插件只在PSX600装置中介绍。
PSX600U-CPU插件可以直接替换PSX600-CPU插件。
下面分别对3种远动服务器装置及通道切换装置进行介绍。
一、PSX 600通信服务器1、面板及指示灯PSX6001) 运行：正常以大约每秒一次的频率交替明灭，如果长亮或者长灭都说明程序没有正确运行，有可能是存储器等关键部件有了故障，建议更换CPU插件。
2) 远方升级：正常运行时不亮，当装置背后的CPU模式开关打到远方升级模式时此灯亮。
此指示灯亮表明屏蔽了所有正常功能，进入了特殊的程序升级工作状态。
程序升级完成后需要将模式开关拨回，此灯灭掉又回到正常工作状态。
3) 对时：当装置向站内网进行时钟校对时此灯短时间亮一下。
4) 参数错：正常运行时不亮，如果装置的装置发生可自检的程序错误或者检测到已下载的参数校验和出错时，该灯亮。
程序错与参数错所不同的是前者运行灯不亮，而参数出错时运行灯依然正常闪烁。
2、PSX600装置CPU工作模式设置在CPU插件上有一个注明“模式设置”的 4位DIP小开关，通过它可以设置装置的基本工作模式。
自上而下各位的功能如下：第1位：串行口程序升级模式选择。
打在“OFF”是正常工作模式，如果需要通过面板上的串行口进行程序升级，需要先将此开关打向“ON”，此时可以见到远方升级灯亮、运行灯正常闪烁，便可以在远方（通过拨号Modem）或者当地（直接用RS-232直通串口线与面板串行口连接）的PC机上运行PSView for PSX软件，进行程序的在线升级。
PS 6000+说明书2.01D
1.3.4. 运行管理自动化
整合监控、远动、五防、在线监测等功能，新增自动故障分析系统和程序化 控制系统等高级应用功能，提升自动化水平，减少运行维护的难度和工作量。
2
数字化变电站概述
1.4. 数字化变电站的优势
1.4.1. 信息共享降低投资
数字化变电站的所有信息采用统一的信息模型， 按统一的通信标准接入变电 站通信网络。变电站的保护、测控、计量、监控、远动、VQC、在线监测等系统 均从同一个通信网络接收电流、电压和状态等信息以及发出控制命令，不需为不 同功能建设各自的信息采集、传输和执行系统，减少了软硬件的重复配置及为此 而增加的投资。 传统变电站由于各种功能采用的通信标准和信息模型不尽相同， 二次设备和 一次设备间用电缆传输模拟信号和电平信号，各种功能需建设各自的信息采集、 传输和执行系统，增加了变电站的复杂性和成本。
1
数字化变电站概述
1.2. 数字化变电站定义
数字化变电站是指信息采集、传输、处理、输出过程完全数字化的变电站， 基本特征为设备智能化、通信网络化、运行管理自动化等。
1.3. 数字化变电站特点
1.3.1. 一次设备智能化
采用数字输出的电子式互感器、智能开关（或配智能终端的传统开关）等智 能一次设备。一次设备和二次设备间用光纤传输数字编码信息的方式交换采样 值、状态量、控制命令等信息。
1.3.2. 二次设备网络化
二次设备间用通信网络交换模拟量、开关量和控制命令等信息，取消控制电 缆。
1.3.3. 统一信息模型和通信协议
所有信息按统一标准建模，并按统一的通信协议标准传输，实现不同设备和 不同功能的信息共享。 另外，变电站站内信息数字化、标准化，在 IEC 61850 到主站的标准确立以 后，调度端将可完全访问变电站的所有信息。除了传统的实时数据外，调度端还 可以直接导入变电站模型乃至主接线图，并能获得在线监测、设备台帐等运行管 理信息。
PS6000数字化变电站自动化系统说明书V301D
国电南自PS6000＋数字化变电站自动化系统产品简介3.01D版国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPS6000＋数字化变电站自动化系统产品简介3.01D版国电南京自动化股份有限公司2008年12月版本声明●本说明书适用于PS6000+数字化变电站系统整体介绍说明。
●本说明书包含数字化技术内容介绍、推荐方案介绍与数字化产品介绍。
●本说明书适用于PS6000+数字化变电站系统整体介绍与数字化变电站配置方案介绍。
产品说明书版本修改记录表* 技术支持电话：（025）83537220传真：（025）83537201* 本说明书可能会被修改，请注意核对实际产品与说明书是否相符* 国电南自技术部监制目录版本声明1 数字化变电站概述 (1)1.1背景 (1)1.2数字化变电站定义 (1)1.3数字化变电站特点 (1)1.4数字化变电站的优势 (2)2 PS 6000+数字化变电站自动化系统简介 (4)2.1系统特点 (4)2.2系统架构 (4)2.3PS6000＋典型系统方案 (6)2.4设备简介 (11)2.5系统演示 (12)2.6PS6000＋系统典型应用方案 (14)2.7PS6000＋主要设备型号列表 (21)3 产品说明 (22)3.1PS6000+自动化系统（监控） (22)3.2PSX600U通信服务器 (25)3.3VSCL61850配置工具 (27)3.4PSL600U系列线路保护装置 (27)3.5PSL621U系列高压线路保护测控装置 (34)3.6PSL630U断路器保护装置 (38)3.7PSB681U母线保护装置 (42)3.8PST671U变压器保护装置 (46)3.9PSC641U电容器保护测控装置 (50)3.10PSL641U线路保护测控装置 (54)3.11PSL642U线路保护测控装置 (58)3.12PSP641U备用电源自投装置 (62)3.13PST642U变压器保护测控装置 (66)3.14PSR660U系列综合测控装置 (70)3.15PSIU600系列智能终端 (74)3.16PSW618智能工业以太网交换机 (78)-1-1 数字化变电站概述 1.1背景随着嵌入式系统及通信技术的飞速发展，目前基于32位微处理器和以太网通信的变电站自动化系统已被普遍采用。
PS6000厂站自动化系统技术说明书
§4.1 概述.......................................................31 §4.2 分类介绍...................................................32
§1.2 系统结构
PS6000 厂站自动化系统采用分层分布式的结构，按物理位置可分为间隔层和 站控层。
PS6000 的间隔层在站内按间隔分布式配置，主要由保护和测控装置组成。通 过精心的设计，保护和测控装置的功能既相互独立又相互融和。PS6000 系列保 护和测控装置均可直接下放至间隔小室，解决了装置在恶劣环境（高温、潮湿、 强电磁场干扰）下长期可靠的运行问题。各间隔设备相对独立，通过网络互联， 并同站控层的设备通信，取消了原本大量引入主控室的信号所使用的电缆，简化 了设计，节省了投资。
式。110kV 及以下电压等级变电站自动化系统整体解决方案可参照方案二。
§1.3 系统特点
PS6000 厂站自动化系统采用典型的分层分布式结构，除了具备一般监控系 统高可靠性、灵活性以及易用性的特点以外，还具备以下六方面独特的优点：
◆ 完整的系统解决方案 PS6000 系列产品涵盖了 500kV～35kV 各电压等级的监控、远动、测量、控制、 继电保护及其他自动化装置。 从设计方案开始，PS6000 就始终贯彻“以高性能的子系统构筑优异的变电站 自动化系统”的设计思想，避免了以往集中或集散式变电站自动化系统在网络通 信等诸方面的限制，减轻了工程设计、生产、运行以及维护各环节的协调工作量， 使得变电站架构方式更加清晰，并降低了整个系统生命周期的成本。 ◆ 全以太网无瓶颈的快速响应系统 PS6000 厂站自动化系统从间隔层设备即采用以太网的通信方式，加之系统内 部采用了高效率的平衡通信方式，使得整个系统无论在信息采集、传输还是响应 环节都较以往的分布式系统有了质的飞跃。
优利德 UPO6000Z系列编程手册 说明书
UPO6000Z系列数字荧光示波器REV 002022. 092022 优利德中国科技有限公司UNI-T是优利德中国科技有限公司的注册商标。
文档编号00.00.01软件升级可能更改或增加产品功能，请关注UNI-T网站获取最新版本手册或联系UNI-T升级软件。
⏹本公司产品受中国及其它国家和地区的专利（包括已取得的和正在申请的专利）保护。
⏹本公司保留改变规格及价格的权利。
⏹本手册提供的信息取代以往出版的所有资料。
⏹本手册提供的信息如有变更，恕不另行通知。
⏹对于本手册可能包含的错误，或因手册所提供的信息及演绎的功能以及因使用本手册而导致的任何偶然或继发的损失，UNI-T概不负责。
⏹未经UNI-T事先书面许可，不得影印、复制或改编本手册的任何部分。
UNI-T认证本产品符合中国国家产品标准和行业产品标准及ISO9001：2008标准和ISO14001：2004标准，并进一步认证本产品符合其它国际标准组织成员的相关标准。
如您在使用此产品或本手册的过程中有任何问题或需求，可与UNI-T联系：电子邮箱：网址：SCPI（Standard Commands for Programmable Instruments，即可编程仪器标准命令集）是一种建立在现有标准IEEE 488.1和IEEE 488.2基础上，并遵循了IEEE754标准中浮点运算规则、ISO646信息交换7位编码符号（相当于ASCII编程）等多种标准的标准化仪器编程语言。
本节简介SCPI命令的格式、符号、参数和缩写规则。
指令格式SCPI命令为树状层次结构，包括多个子系统，每个子系统由一个根关键字和一个或数个层次关键字构成，命令行通常以冒号“：”开始；关键字之间用冒号“：”分隔，关键字后面跟随可选的参数设置，命令关键字和第一个参数之间以空格分开，命令字符串必须以一个<换行> (<NL>) 字符结尾。
命令行后面添加问号“?”通常表示对此功能进行查询。
PS 6000+数字化变电站自动化系统说明书V3.01D
国电南自PS6000＋数字化变电站自动化系统产品简介3.01D版国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPS6000＋数字化变电站自动化系统产品简介3.01D版国电南京自动化股份有限公司2008年12月版本声明●本说明书适用于PS6000+数字化变电站系统整体介绍说明。
●本说明书包含数字化技术内容介绍、推荐方案介绍与数字化产品介绍。
●本说明书适用于PS6000+数字化变电站系统整体介绍与数字化变电站配置方案介绍。
产品说明书版本修改记录表* 技术支持电话：（025）83537220传真：（025）83537201* 本说明书可能会被修改，请注意核对实际产品与说明书是否相符* 国电南自技术部监制目录版本声明1 数字化变电站概述 (1)1.1背景 (1)1.2数字化变电站定义 (1)1.3数字化变电站特点 (1)1.4数字化变电站的优势 (2)2 PS 6000+数字化变电站自动化系统简介 (4)2.1系统特点 (4)2.2系统架构 (4)2.3PS6000＋典型系统方案 (6)2.4设备简介 (11)2.5系统演示 (12)2.6PS6000＋系统典型应用方案 (14)2.7PS6000＋主要设备型号列表 (21)3 产品说明 (22)3.1PS6000+自动化系统（监控） (22)3.2PSX600U通信服务器 (25)3.3VSCL61850配置工具 (27)3.4PSL600U系列线路保护装置 (27)3.5PSL621U系列高压线路保护测控装置 (34)3.6PSL630U断路器保护装置 (38)3.7PSB681U母线保护装置 (42)3.8PST671U变压器保护装置 (46)3.9PSC641U电容器保护测控装置 (50)3.10PSL641U线路保护测控装置 (54)3.11PSL642U线路保护测控装置 (58)3.12PSP641U备用电源自投装置 (62)3.13PST642U变压器保护测控装置 (66)3.14PSR660U系列综合测控装置 (70)3.15PSIU600系列智能终端 (74)3.16PSW618智能工业以太网交换机 (78)1 数字化变电站概述1.1背景随着嵌入式系统及通信技术的飞速发展，目前基于32位微处理器和以太网通信的变电站自动化系统已被普遍采用。
JOYO-J集控防误系统+PS6000+自动化系统操作规程
JOYO-J集控防误系统+PS6000+自动化系统操作规程JOYO-J集控防误系统+PS6000+自动化系统操作规程1 范围本规程适用西南管道公司中贵天然气管道江津站JOYO-J集控防误操作系统+PS6000+自动化系统的操作和维护。
2 规范性引用文件2.1 PS 6000+自动化系统使用说明书2.2 JOYO-J集控防误操作系统说明书2.3 Q/SY GD 0206 油气管道电气设备运行规范3 术语和定义3.1 Ubuntu （乌班图）PS6000+采用的是Ubuntu操作系统，Ubuntu是基于linux的免费开源桌面PC操作系统，江津站使用的是12.04 LTS桌面版。
3.2五防防止误分、合断路器；防止带负荷分、合隔离开关；防止带电挂(合)接地线(接地开关)；防止带接地线(接地开关)合断路器(隔离开关)；防止误入带电间隔。
3.3电脑钥匙电脑钥匙是防误操作系统的智能钥匙，具有接受操作票，现场锁具确认、解锁和操作票回传的钥匙。
3.4万能钥匙万能钥匙是一种机械钥匙，发生紧急情况或五防系统失灵现场需要解锁操作时，操作人员可用万能钥匙直接打开现场锁具进行操作。
3.5开关、刀闸的操作术语拉开、合上、检查在开位、检查在合位；3.6其它操作术语检查表计指示正确、验明确无电压、装设接地线、拆除接地线、启用保护、停用保护、并列、解列等。
4 一般要求4.1操作人员应持有特种作业操作证（高压电工），经地方电力调度培训，考试合格；4.2操作人员熟悉GB26860《电力安全操作规程(变电所和发电厂部分）》，熟悉变电所一次主接线图；4.3操作人员经过PS6000+、JOYO-J系统操作培训，能熟练使用Ubuntu、Windos7操作系统，具有操作权限，熟悉本规程；4.4操作维护至少应由两人进行，一人操作，一人监护；4.5环境要求：室温10～30℃，相对湿度小于85%。
5 运行操作5.1操作前检查和准备5.1.1检查自动化系统和防误系统电源供电正常；5.1.2检查JOYO-J集控防误系统和PS6000+自动化系统安装、调试完成，桌面生成启动图标、已运行正常，通讯正常；5.1.3检查防误电脑钥匙和适配器工作正常；5.1.4接受调度令或提前向地方电力调度申请，确认倒闸操作时间和任务，并记录；5.1.5提前填写纸质倒闸操作票，并经值班负责人审核无误。
6000使用说明书
3.2 旋转鼠标操作说明 .................................................................................................... 16
3.3 菜单树型图 ................................................................................................................ 17
3.3.5 DVP-6541 装置菜单树型图 ...........................................................................25
DVP-6000 系列微机保护监控装置
使用手册
3.3.6 DVP-6621 装置菜单树型图 ...........................................................................27
1.3 DVP-6000 系列各型号配备的保护功能 .................................................................... 3
1.4 技术参数 ...................................................................................................................... 4
DVP-6000 系列微机保护监控装置
重要提示
使用手册
尊敬的顾客，感谢您选用本公司的产品。我们将秉承“厚德、自强、创新、合作” 的企业精神，为您提供优质的产品和完善的服务。为了您能正确无误的使用我公司产 品，请务必注意以下事项：
南方电网PS6000+监控系统运行管理手册
PS6000+自动化系统运行管理手册2012.09.20目录第一章PS6000+自动化系统目录结构 (4)第二章控制台 (4)1、控制台功能区域划分 (4)3、进程管理 (5)3。
1 启动服务 (5)3。
2 结束服务 (5)3.3 查看服务 (5)第三章数据库配置工具 (5)1、数据库配置工具主要功能 (6)2、数据库配置工具启动方式 (6)3、对象导航器的使用 (7)3.1 主窗口菜单 (7)4、添加间隔示例 (8)4.1 系统数据库树形结构 (8)4.2添加一个新间隔 (8)第四章画图编辑器 (9)1、启动画面编辑器 (9)2、菜单简介 (9)2。
1 “文件”菜单 (9)2。
2 “编辑”菜单 (10)2。
3 “对齐”菜单 (11)2.4 “复合"菜单 (13)2.5 “查看”菜单 (13)2.6 窗口菜单 (13)3、工具条 (13)4、属性编辑 (14)第五章在线运行 (15)1、主窗口 (15)2、导航图 (15)3、工具栏 (15)4、右键菜单 (16)第六章保护设备管理 (19)1、保护设备管理模块功能简介 (19)2、启动保护设备管理程序 (19)3、设备的保护定值 (19)3。
1 保护定值的查看 (19)3。
2 保护定值的修改与下装 (19)3。
3 保护定值的打印 (20)3。
4 保护定值的分组浏览 (20)4、软压板 (20)4。
1 软压板的查看 (20)4。
2 软压板的修改与下装 (20)4.3 软压板的保存 (20)4.4 软压板的打印 (20)5、定值区号 (20)5。
1 定值区号的查看 (20)5。
2 定值区号的修改与下装 (21)6、保护模拟量 (21)6.1 保护模拟量的上装 (21)6。
2 保护模拟量的打印 (21)7、故障录波 (21)7.1 录波列表的上装 (21)7.2 录波数据文件的上装 (21)8、其他保护操作 (21)8.1 信号复归 (21)8。
国电南自PS6000 常见问题解答
PS6000 监控系统常见问题解答目录目录 ................................................................................. - 1 -A系统部分 .......................................................................... - 4 -1．问：PS6000监控系统可以在哪些操作系统上正常运行？- 4 -2．问：在分布式多机系统环境下，是否每个监控节点机都需要安装一个加密的 ..................... 软件狗？- 4 -3. 问：监控系统软件为什么2小时就退出了？- 4 -B主控程序部分 ...................................................................... - 4 -1．问：EYEwin20监控系统支持不需要输入密码即可进行遥控操作的功能吗？- 4 -2．问：EYEwin20系统在线运行时，事件列表窗口中报出了某装置某遥信点变位的SOE事件，但是该点在画面中却没有变位显示，是何缘故？- 4 -3．问：为什么会出现系统不存历史数据，或者历史报表没有数据的情况？- 5 -4．问：在线运行时，遥信值和检修或停用状态有何关系？- 5 -5．问：为什么系统会将事故变位当作正常变位？- 5 -6．问：EYEwin20监控系统在线运行时，在某装置的某个遥信点值并未改变的情况下，为何关联该遥信点的另一个虚拟计算点会不时地报“动作复归”信号？- 5 -7．问：为什么系统在线运行时，监控主机和备机的部分画面和信号不一致？- 5 -8．问：系统在线运行时，事故追忆中记录的事故总和遥信变位是否有先后顺序之分？...... - 5 -9．问：系统在线运行时，由事故引发的弹出画面为何没有边框进行拉伸和缩小？ ........... - 5 -10．问：系统在线运行时，可否在实时曲线图中为单个模拟量设置显示范围？ - 6 -11．问：为什么在显示接线图时会出现死机的现象？- 6 -12．问：如何解决报警事件打印重叠问题？- 6 -13．问：如何控制打印报表的大小？- 6 -14．问：EYE win2.0系统是否支持喷墨或激光打印机？- 6 -15．问：打印报表时，表头为何不能打印完整？- 6 -16．问：打印报表时，为何打印出的报表显得较小？- 7 -17．问：在作遥控操作时，为何会出现“前置机错误”？- 7 -18．问：在作遥控操作时，为何会出现“遥控选择失败”？- 7 -C前置机程序部分 .................................................................... - 8 -1．问：在两台节点机都启动了前置机程序PremNet.exe的情况下，继续启动主控程序，为何此时前置机程序无法进行主备前置的切换？- 8 -2．问：系统在线运行时启动了利用串口通信的五防模块，为何在前置机程序的“通信管理”窗口中看不见串口收发的报文？- 8 -D数据库定义程序部分 ................................................................ - 8 -1．问：遥测子系统中的系数CC1、CC2如何确定？- 8 -2．问：脉冲子系统中的系数CC1、CC2和变比如何确定？- 9 -3．问：当使用DbGate应用程序通过SQL Server来存储历史数据时，是否历史数据将全部存储在数据库里而不存储在其他地方？- 10 -4．问：遥控子系统模板中有一列项为“允许标记”，其中“遥控监护”和“双席遥控”的具体含义分别是什么？- 10 -5．问：在已经正确配置ODBC数据源的引出表格文件情况下，为何在DbManager中引出数据库时仍然会弹出“数据库生成失败，请检查ODBC设置是否正确！”的对话框？- 10 -6．问：有功功率日负荷率的计算公式是什么，可否修改？- 10 -7．问：遥信事故如何在事件列表中报出？- 11 -E画面编辑程序部分 ................................................................. - 11 -1．问：修改数据库定义是否会影响画面中前景点的定义？- 11 -2．问：为什么将已经做好的画面拷贝到一个Graph目录为空的新系统下时，打开画面编辑程序会造成其异常退出？- 11 -3．问：如何在画面编辑程序中一次性将所有的历史曲线全部删除？- 11 -4．问：如何利用操作点进行遥控操作？- 11 -F网络配置管理程序部分 ............................................................. - 12 -1．问：为什么在系统的Plugin目录下添加了外挂模块，但是系统在线运行时外挂模块不起作用？-12 -G规约部分 ......................................................................... - 12 -1．问：如何查看103规约的通道检测报文？- 12 -2．问：如何将装置的保护信号和告警信号转成遥信信号？- 12 -3．问：如何在103规约配置文件中配置基于TCP的对时周期？- 12 -4．问：如果同时用远动装置（采用UDP对时）和后台监控系统（采用TCP对时）给保护装置对时，会不会造成保护装置的时序混乱？- 13 -5．问：某厂家的保护装置通过我公司的规约转换器接入EYEwin后台监控系统，为何EYEwin在线运行时召唤定值提示超时？- 13 -H五防程序部分 ..................................................................... - 13 -1．问：各种五防外挂模块的网络调用方式如何配置？- 13 -2．问：第三方厂家的五防系统如果要嵌入EYEwin20运行，该如何实现？- 14 -I小电流接地选线程序部分 ........................................................... - 14 -1．问：如果现场参与小电流接地的线路很多，原有的程序模板已经超出范围怎么办？..... - 14 -2．问：在线运行时，为何检出运行方式后不断报出“Scanf Error”的消息？ - 14 -J VQC程序部分...................................................................... - 14 -1．问：为何电容器的速断保护动作时不能可靠闭锁VQC？- 14 -2．问： VQC系统为何不发急停命令？- 15 -3．问： VQC运行时如何闭锁相关的遥控操作？- 15 -4．问：为什么系统总是运行在闭锁区？- 15 -5．问： VQC程序可否在零点清除闭锁信息时不清除需要手动复归的信号（包括拒动、滑档和保护动作闭锁）？- 15 -6．问： VQC模拟试验后，由电压或无功没有变化导致闭锁了电容或变压器分接头该如何恢复，此时报出前置机错误是否正常？- 15 -7．问： VQC程序有无每月统计电容器投切次数和变压器调档次数的功能？- 15 -8．问： VQC定值中的电压最小变化率和无功最小变化率应当如何设定？- 15 -9．问： VQC的电容器投切等级应当如何设定？- 15 -10．问：如果VQC程序的调节周期是60秒，那么确认次数最大可以配置成多少？- 15 -11．问： VQC程序总投退压板投退时，为何总是选择失败？- 16 -12．问：为何VQC各子设备的复归压板不会自动复归？- 16 -13．问： VQC投退压板投入和退出后，电容器的日投切次数会不会自动清零？- 16 -14．问： VQC程序在EYEwin20系统中是否可以在多台节点机上运行？- 16 -15．问： VQC的电容器按照什么原则进行投切？- 16 -16．问： VQC各区策略的强制有何意义？- 16 -17．问： VQC程序的本地站和远传站如何配置？- 16 -K其他部分- 16 -1．问：为何现场打印机打印出的保护事件是乱码？- 16 -PS6000 常见问题解答A 系统部分1．问：PS6000监控系统可以在哪些操作系统上正常运行？答：目前，EYEwin20监控系统可以稳定运行在32位的Windows NT、Windows 2000及其服务器版操作系统上。
PS6000综合自动化系统学习
十、报表系统
事故追忆浏览：
事故追忆浏览进程启动 方式如下： 打开终端，输入命令： $cd /CPS_Project/ubuntu/ bin $./PDRBrowserProces s 启动界面，选择“文件— —打开”菜单项，或者直 接单击工具栏上的“打开 ”按钮，打开事故追忆文 件列表，如图
三、在线运行系统
[3]
在线运行主要操作：
画面列表：
单击画面列表按钮会弹出菜单， 普通菜单则切换当前画面到指定 画面。弹出画面内的菜单则会弹 出一幅新的画面。 如果在画面空白处点击右键选择 画面列表则弹出画面列表框。
三、在线运行系统
[4]
在线运行主要操作：
右键菜单操作：
1.告警确认：确认指定对象的告 警或者确认全画面对象的告警并 清闪。 2.人工置数：对指定对象进行置 数。 3.挂牌：对指定对象进行挂牌操 作。 4.编辑属性：对指定对象进行属 性编辑修改。
调度中心 (数字证书) GPS
远动
PS 6000＋自动化系统 典型结构 － 变电站监控
IEC 61850
硬件平台、操作系 统灵活配置
UNIX主机1，2
Windows/Linux操作员站、VQC、报表、工程师站
Web子系统
Web
Web
服务器
浏览
安
全
区
Ⅲ
安
站控层
全
间隔层
区
Ⅰ
网络打 印机
隔离装置 防火墙
故障信 息子站
三、在线运行系统
[7]
四、告警系统
告警系统功能 ：
1.告警模型定义及管理； 2.产生告警事件(根据告警模型定义与实时
库交互形成告警事件输出)； 3.事件处理（包括存储、分级、标记）； 4.历史事件查询； 5.历史事件格式转换(转存为其它格式，如
Get清风PS6000后台操作手册
PS6000后台操作手册PS6000监控后台操作手册主要模块组成如下前言i目录v软件安装及配置 1数据库配置 2图形编辑器 3报表子系统 4历史数据操作 5高级应用功能 6附录7前言主要内容适用人员该手册主要描述了PS6000监控后台的软件安装、功能以及参数化配置维护，其中●软件安装和配置—第一局部●数据库配置—第二局部●图形编辑器—第三局部●报表子系统—第四局部综自工程师、调试工程师和那些与保护设备、综自设备以及通讯管理机有关的安装、测试和效劳人员、同样也目录前言 (i)目录 (v)软件安装及配置 (1)软件安装 (1)软件注册 (1)软件配置 (2)数据库配置 (5)数据库配置软件界面介绍 (5)数据库配置 (6)PUB公共参数 (6)COM参数 (7)SCADA参数 (8)SYS系统维护 (9)图形编辑器 (11)图形编辑器启动及界面操作 (11)图形工具介绍 (11)根本图元组 (11)组合图元组 (12)设备图元组 (18)菜单栏高级功能 (19)拓扑功能 (19)编辑图元库功能 (19)应用功能 (21)图形建模高级应用 (21)绘图过程 (21)报表子系统 (23)报表启动 (23)报表界面介绍 (23)报表的应用 (23)报表显示 (23)报表编辑 (24)报表定时打印 (26)历史数据操作 (28)历史事项查询 (28)历史事项启动 (28)历史事项查询应用 (28)历史数据查询 (29)历史数据启动及界面 (29)历史数据查询应用 (29)高级应用功能 (31)rdbmc数据库备份 (31)一软件安装及配置1.1软件安装ps6000软件安装采用标准的Windows格式软件包进行安装，双击“ps6000.exe程序，一路“下一步〞进行默认安装即可完成。
安装完成后，需重启系统。
默认ps6000系统安装在C 盘根目录。
ps6000监控后台支持大型商业数据库，如Oracle，Sybase, Sql server2000等，本版本软件应用Sybase数据库。
国电南自远动服务器作业指导书1介绍
PSX600,PSX610,PSX600U远动通信服务器作业指导书电网分公司2009.1工作流程及内容：1．掌握PSXVIEW下参数的工具软件（详见后PSXVIEW使用说明附件三）。
对通信服务器有基本了解（包括串口的数法及连接,MODEM的使用，GPS的接法，事故音响板的配置等）。
2．对于已投运的站，现场服务时请务必提醒用户将运行开关的KK把手设定为就地位置。
3．去现场前，请事先将同地区同电压等级的最新的其它站的配置文件带着，用于参照。
4．去现场如要改PSX600程序需配备一个BDM及装好环境的笔记本或事先带程序片，如升级PSX610和PSX610u程序可通过PSXVIEW工具直接用网络升，但文件名必须是*.elf，nzgui也可以用PSXVIEW升级。
PSX610u的参数都是可以从装置上读出来的。
5．PSX600CPU不可下610或600u参数，610CPU或600uCPU不可下600参数。
请看清装置上的CPU,特别是PSX600换了PSX600u的CPU板后。
6．与用户沟通1）确定通讯规约，必要时可参见该工程的技术协议，有特殊需求可与技术支持部尽早联系。
2）确定远传信息表，可提出自己的合理建议。
也可由自己确定让用户认可。
3）询问并催促用户通道进展。
7．初步检查站内的通信服务器有无异常（上电下个其它站的参数），有异常尽快与服务部或支持部联系。
8．新站应检查程序版本，如果版本不对应及时升级（一般以SAC_CHINA@邮箱中“600&610&U”文件夹里的为最新，平日上网时请注意及时下载更新）。
9．做站内模板时，要将模板里的名称写清楚，特别是测控装置和规约转换接入的装置。
10．做事故总时一般要做手工合并事故总，不要将保护启动信号做在事故总里。
11．不管是GPS对时还是远方通道对时，要做一下全站对时核对。
12．将站内模板及远传库做好，通道好时与远方信息一一核对，特别是遥控。
通道不好时，尽量自己根据四遥数据来核对，并把MODEM板设好，这样远方通道好后，就不一定去人了。
(整理)监控系统培训
PS6000变电站自动化监控系统培训大纲国电南京自动化股份有限公司PS6000变电站自动化系统的特点PS6000综合自动化系统是我公司集多年电力自动化系统开发经验和最新的计算机技术于一体，推出的新一代综合自动化系统。
它的网络结构采用国际流行的双以太网、ICP/IP协议，软件设计思想采用面向对象的模块化设计和开放的国际软件接口标准，硬件选型灵活多样，可适用于不同规模，多种需求的综合自动化系统。
PS6000变电站综合自动化系统的开发研制,其根本基础是多年来变电站自动化技术的成功经验，特别是近年来基于以太网络结构下的分层分布式系统的实践，使变电站自动化系统的结构和性能发生了重大的变化。
在强化分层分布概念上，系统不但强化间隔层设备及功能配置的合理分布，同时也强调变电站层功能及配置的可组态、可移动性；通过采用高起点、大资源的硬件平台及多种运行维护分析工具，强化了变电站设备的运行信息透明化程度，消除不明原因的事故，提高产品设计水平。
系统强调保护、测控等单元设备，直接采用嵌入式以太网通信技术，并且在设备内部各模块之间采用无瓶颈的平衡式通信方式，从而实现了以往设备所无法实现的一整套快速响应系统。
因此PS6000变电站综合自动化系统除了具有一般分布式系统所具备的高可靠性、灵活性和可扩展性以及系统构成和维护的简易性外，还具有下述6个特点：1.完整的解决方案PS6000综合自动化系统从方案设计开始就始终贯彻“以高性能的子系统构筑变电站自动化系统”的思想，避免以往采用拼凑式构成的变电站自动化系统给整个系统所带来的从单元设备、通信网络到监控系统等诸方面的限制，以减少从工程设计、生产、运行到维护以及系统扩展等各个环节的协调工作量，从而使系统构成的方式更加清晰，使系统信息的获取更加快捷，使系统维护的工作更加简易，使系统扩展更加方便。
2．全以太网结构在以太网出现之前，RS-232C、EIA-422/485都无法避免通信系统繁琐、通信速度缓慢的缺陷，这使得在以往的变电站自动化系统中，通信问题始终没有一个理想的解决方案。
