热镀锌桥架技术要求
热镀锌桥架技术协议ok
桥架质量技术协议书协议编号：签订时间：甲方：乙方：本着长期合作的原则，就乙方向甲方供应热浸镀锌电缆桥架产品，甲乙双方为确保产品质量稳定性，签订本质量技术协议书。
本技术协议条款适用于乙方向甲方供应的所有分布式光伏发电项目所采购的热浸镀锌电缆桥架。
1、标准和规范：热浸镀锌电缆桥架的制造、试验和验收除了应满足本技术规范书的要求外，还应符合如下标准：国家机械行业标准JB10216 《电控配电用电缆桥架》中国工程建设标准化协会标准CECS31：91 《钢制电缆桥架工程设计规范》国标GB700 《普通碳素结构钢技术条件》国标GB716 《普通碳素结构钢冷轧钢带》国标GB912 《普通碳素钢、低合金钢薄钢板技术条件》防火涂料性能应符合GB14907-2002和GB/1720中规定企业必须按ISO9001-2000版质量体系标准组织生产，对产品生产过程进行严格的质量控制2.质量技术要求：2.1材质要求桥架采用热浸镀锌桥架，桥架使用的板材或型材必须采用国家GB/T912、GB/T11253标准，正规大型企业所生产的优质产品，板厚厚度不小于如下规定：宽度≤150mm的料厚要求1.0mm及以上；150＜宽度≤300mm的料厚要求1.2mm及以上；300＜宽度≤500mm的料厚要求1.5mm及以上；500＜宽度＜800mm的料厚要求2.0mm及以上；宽度≥800mm的料厚要求2.0mm 及以上；连接板的厚度至少达到桥架板厚。
2.2工艺要求2.2.1表面处理：钢制热镀锌≥65μm，表面镀层应均匀、无毛刺、无过烧、挂灰、划伤痕等缺陷，并无漏镀点；附着力：镀层附着检查后，不应有剥离、起皮、凸起等缺陷；使用年限应超过25年，附件（螺栓、螺母、平垫、弹垫均为热镀锌材质）应分别符合GB/T 5780、GB/T 6170、GB/T 97.1、GB/T 93的规定。
各种防护层厚度和附着力应符合下表规定：2.2.2加工精度：直通的单件长度偏差：当长度为2、3m时，±3㎜；长度为6m时，±4㎜。
电缆桥架资料
用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。
优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。
一、种类：1．按材料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2．按形式分1）槽式2）托盘式3）梯级式4）组合式3．按表面处理分1）冷镀锌及锌镍合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行标准：1．JB/T10216-2000《电控配电用电缆桥架》2．企业标准：Q/321182AEG001-19973．QB/T1453-92电缆桥架4．JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求5．DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
三、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。
2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。
2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。
2）敷设在消防线路中。
3）敷设在海拔2000米以上。
3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP332）防护等级：耐火桥架户内不低于IP40 户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988 GB/T11253铝制GB/T3880和GB/6892玻璃钢GB/T15568耐火桥架GB8624-1997中B级3）常用规格高40 50 60 80 100 150 200宽60 80 100 150 200 250 300 400 500 600 800 1000 12004）板材厚度钢制桥架允许最小板厚：宽B 允许最小板厚&B1＜00 1.0100≤B＜150 1.2150≤B＜400 1.5400≤B≤800 2.0800＜B＜1000 2.51000＜B＜1200 3.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000 L=3000 L=4000 L=6000 L=8000四、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。
重点-JBT10216-2000-桥架、线槽技术要求-3
桥架、线槽的技术要求（JBT10216-2000 电控配电用电缆桥架）一、适用范围：本技术要求使用于*****商业、公寓强、弱电、消防线槽桥架。
二、技术要求：1.应符合JSJT-121全国通用建筑标准设计-电气装置标准图集《电缆桥架安装》；2. 应符合GB/T13912-92电缆桥架的检测标准；3. 应符合GB700《普通碳素结构钢技术条件》标准中的Q235A钢4. 应符合GB716《普通碳素结构钢冷轧钢带》5. 应符合GB912《普通碳素钢、低合金钢薄钢板技术条件》6. 应符合GB/T700-1988 GB/T11253中相关冷轧钢板的标准7.应符合GB1764《漆膜厚度测定法》或GB4956《磁性金属基体上非磁性覆盖层厚度测量磁性方法》8.应符合GB1720《漆膜附着力测定方法》9.应符合GB1731《漆膜柔韧性测定方法》10.应符合GB1732《漆膜耐冲击测定方法》11．GB1497 《低压电气基本技术标准》12．JBT10216-2000 电控配电用电缆桥架13．JGJ/T16-92 民用建筑电气设计规范所有于设计、制造、使用本次招标采购材料有关的国家标准、行业标准、北京市地方标准、规定及其他相关的规范和标准，首先执行国家标准，其次是地方标准。
供货方保证本次招标采购选用的材料、零部件符合最新版本的国家标准、规范，并提供所使用的国家标准、规范以及所采用的版本的有关技术资料。
三、桥架线槽的结构要求：1.电缆线槽采用冷轧钢板热镀锌封闭金属线槽，无孔托盘、槽式，按照图纸要求型号中间加金属隔板（报送样品，以招标方指定的样品为准）。
2.直线段立向桥架底部有横档可排列固定电缆，横档中心间距不大1000mm；并且配足符合各种电缆型号的电缆固定卡子（报送样品，以招标方指定的样品为准）。
3、防护等级：户内不低于IP40 ，4、板材厚度：（均为冷轧钢板厚度，不包含镀锌层厚度）1）钢制线槽桥架允许/ 最小板厚不小于1.0（100以下的）。
热浸镀锌电缆桥架技术要求
河钢乐亭钢铁项目热浸镀锌电缆桥架技术要求1供应商资格要求1.1 供应商必须具备独立企业法人资格，持有效的营业执照且经营状况良好，并具备履行合同能力的设备制造商。
供应商注册资金5000万元及以上。
1.2取得ISO9001：2008质量管理体系认证证书、ISO14001：2004环境管理体系认证、OHSAS18001职业健康体系认证。
1.3 供应商具有电缆桥架的生产资质的制造商，资质文件齐全。
1.4 供应商至少有五家沿海企业，2013年（含）之后的热浸镀锌电缆桥架良好的使用业绩（要求提供满足条件的用户使用合同件作为证明材料）。
1.5具有良好的商业信誉，2016年至今在经营活动中没有重大违法记录。
（以全国企业信用信息公示系统和信用中国查询结果为准）1.6供应商近三年营业总额达到24000万元人民币（近三年为2015年至2017年）2供货要求2.1使用条件和标准2.1.1使用环境条件安装地点：户内外海拔高度：≤1000m环境温度： -25至+40℃最大日温差： 25℃年最高日气温： 43℃年最低日气温： -30℃环境湿度：日平均相对湿度<95%；月平均相对湿度<90% 地震烈度：八度年均雷暴日： 45天/年污秽等级：Ⅳ级气候条件：海洋性气候无霜期： 177d2.1.2制造标准遵循《电控配电用电缆桥架JB/T 10216-2013》《电缆管理电缆托盘系统和电缆梯架系统 GB/T 21762-2008》中国工程建设标准化协会标准CECS31：2006《钢制电缆桥架工程设计规范》等主要现行标准，选材均应遵守并不低于现行的国家标准, 本技术条件的修改变动需经双方同意方可有效。
2.2技术要求2.2.1 结构形式*2.2.1.1电缆桥架采用河钢集团或同档次企业所生产的热轧钢板(Q235)为基础材料板，表面做热浸镀锌处理。
锌的材质为0#锌，锌含量99.995%以上，保证热浸镀锌质量，桥架需在结构焊接工艺完成后，整体热浸镀锌处理。
耐火热镀锌桥架施工方案
耐火热镀锌桥架施工方案一、施工前准备1.1 熟悉施工图纸及相关技术文件，确保对桥架系统的布局、规格和性能要求有充分了解。
1.2 组织施工队伍，明确各岗位职责，确保人员具备相应的专业技能和安全意识。
1.3 准备施工材料，包括热镀锌桥架、支吊架、连接件、紧固件等，并确保材料质量符合国家标准和设计要求。
1.4 准备施工工具和设备，如电焊机、切割机、钻孔机、水平尺、线锤等，并检查设备状态，确保性能良好。
二、桥架定位设计2.1 根据施工图纸和现场实际情况，确定桥架的安装位置、走向和标高。
2.2 考虑桥架与其他设备的协调性和美观性，避免与管道、风管等发生冲突。
2.3 在桥架转弯、分支等关键部位，进行详细的定位设计，确保桥架系统的连贯性和稳定性。
三、支吊架制作安装3.1 根据设计图纸和规范要求，制作支吊架，确保尺寸准确、结构牢固。
3.2 支吊架制作完成后，进行预安装，检查其与桥架的连接是否紧密、稳固。
3.3 根据现场实际情况，调整支吊架的位置和标高，确保桥架安装后的平整度和稳定性。
四、桥架部件制作4.1 根据设计图纸和规范要求，制作桥架部件，包括直线段、弯头、三通、四通等。
4.2 制作过程中，注意控制误差，确保部件的尺寸、角度等符合设计要求。
4.3 制作完成后，进行质量检验，不合格的部件应及时处理或更换。
五、桥架安装施工5.1 按照设计图纸和定位要求，将桥架部件逐一安装到支吊架上。
5.2 安装过程中，注意保持桥架的直线度、水平度和垂直度，避免出现扭曲、倾斜等现象。
5.3 对于需要连接的桥架部件，使用专用连接件和紧固件进行固定，确保连接牢固可靠。
六、接地处理6.1 根据设计要求和安全规范，进行桥架的接地处理。
6.2 确保接地线连接良好，接地电阻符合规范要求。
6.3 对于需要跨接的部位，使用专用跨接线进行连接，确保接地系统的完整性和连续性。
七、质量检查与验收7.1 在桥架安装完成后，进行质量检查，包括桥架的外观质量、安装尺寸、连接牢固度等。

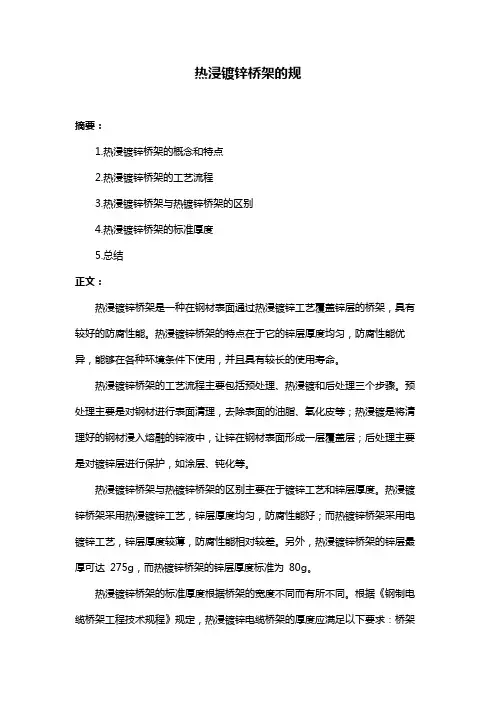

热浸镀锌桥架的规
热浸镀锌桥架的规
摘要：
1.热浸镀锌桥架的概念和特点
2.热浸镀锌桥架的工艺流程
3.热浸镀锌桥架与热镀锌桥架的区别
4.热浸镀锌桥架的标准厚度
5.总结
正文：
热浸镀锌桥架是一种在钢材表面通过热浸镀锌工艺覆盖锌层的桥架，具有较好的防腐性能。
热浸镀锌桥架的特点在于它的锌层厚度均匀，防腐性能优异，能够在各种环境条件下使用，并且具有较长的使用寿命。
热浸镀锌桥架的工艺流程主要包括预处理、热浸镀和后处理三个步骤。
预处理主要是对钢材进行表面清理，去除表面的油脂、氧化皮等；热浸镀是将清理好的钢材浸入熔融的锌液中，让锌在钢材表面形成一层覆盖层；后处理主要是对镀锌层进行保护，如涂层、钝化等。
热浸镀锌桥架与热镀锌桥架的区别主要在于镀锌工艺和锌层厚度。
热浸镀锌桥架采用热浸镀锌工艺，锌层厚度均匀，防腐性能好；而热镀锌桥架采用电镀锌工艺，锌层厚度较薄，防腐性能相对较差。
另外，热浸镀锌桥架的锌层最厚可达275g，而热镀锌桥架的锌层厚度标准为80g。
热浸镀锌桥架的标准厚度根据桥架的宽度不同而有所不同。
根据《钢制电缆桥架工程技术规程》规定，热浸镀锌电缆桥架的厚度应满足以下要求：桥架
宽度小于150mm 时，桥架壁厚应为1.0mm；桥架宽度在150mm 至300mm 之间时，桥架槽体厚应为1.2mm；桥架宽度在300mm 至
500mm 之间时，桥架壁厚应为1.5mm；桥架宽度在500mm 至800mm 之间时，桥架壁厚应为2.0mm；桥架宽度大于800mm 时，桥架壁厚应根据设计要求确定。
总之，热浸镀锌桥架具有较好的防腐性能，其锌层厚度均匀，使用寿命长。
热镀锌电缆桥架薄厚国家全新规范
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
热镀锌电缆桥架薄厚國家全新规范
热镀锌就是“磷化处理”，热镀锌电缆桥架的加工工艺全过程：将不锈钢板材表层化学水处理解决后放入电镀工艺液中，电镀工艺液含活性氧化锌。
交流电一极接不锈钢板材，一极接放到电镀工艺液中的冷轧钢板。
接电源后锌以分子结构情况换置到不锈钢板材表层。
倘若加光亮剂钝化处理，则反映云霞状明亮涂层。
热镀锌电缆桥架是电缆桥架的一种材料。
因为它是利用率较高的一款电缆桥架，许多顾客在挑选薄厚的情况下会有疑问，下边为大伙儿介绍一下热镀锌电缆桥架国家标准薄厚做为参照规范：（具体薄厚还可以依据载重来挑选）
依据《钢制电缆桥架工程技术规程》序号：T/CECS31-2017-3.5.5章要求，热镀锌电缆桥架国家标准薄厚以下：
槽体式/托盘式桥架板才最少容许薄厚规范：
电缆桥架总宽<300mm时，薄厚挑选1.3mm，后盖板挑选1.b250m
300mm≤电缆桥架总宽<500mm时，干燥槽薄厚挑选2.b250m，后盖板挑选1.3mm
500mm≤电缆桥架总宽<80b250m时，干燥槽薄厚挑选3.b250m，后盖板薄厚挑选1.毫米
一般梯式桥架板才最少容许薄厚规范：
150mm<电缆桥架总宽≤300mm时，薄厚挑选1.3mm，后盖板挑选1.b250m
300mm＜电缆桥架总宽≤500mm时，干燥槽薄厚挑选1.毫米，后盖板挑选1.毫米
500mm≤电缆桥架总宽<80b250m~时，干燥槽薄厚挑选 2.b250m，后盖板薄厚挑选2.b250m。
桥架技术规范
桥架一、钢制桥架钢制桥架所使用的材料应为冷轧板，表面热镀锌处理，并进行喷塑涂装，冷轧板材质应应符合《普通碳素结构钢技术条件》GB700标准中Q235A钢并符合《普通碳素结构钢冷轧钢带》GB716及《普通碳素钢、低合金钢薄钢板技术条件》GB912标准的有关规定。
钢制桥架的制作工艺应符合QB/T1453-2003标准。
桥架厚度参照下表（实际厚度应根据承载能力、支撑设置间距作相应的调整）。
桥架允许最小板材厚度（桥架长度≤3m）梯架几何尺寸极限偏差应符合以下要求：长度（单件标准长度）不得大于JS16级；宽度不得大于JS18级；高度不得大于JS17级。
普通螺栓材质应符合《普通碳素结构钢技术条件》GB700标准中Q235A钢，铆钉等紧固件材料应符合《普通碳素钢铆螺用热轧圆钢技术条件》GB715标准。
桥架及配件热镀锌工艺应符合下表要求热浸镀锌技术质量指标二、铝合金桥架铝合金桥架侧边及横档用挤压型材宜选用牌号为6063（LD31）的铝合金其材质性能应符合《铝合金建筑型材》GB/T5237标准供应状态宜采用T5(RCS),精度等级宜采用普通级。
支吊架用挤压型材，宜选用牌号为5052（LFS）的铝合金，其材质性能应符《合工业用铝合金热挤压型材》GB6892标准，供应状态宜采用H112（R）。
当工程条件有特殊要求时材质由供需双方议定铝合金桥架主体用铝合金板材，宜选用牌号5052（LFS）为的铝合金，其材质性能应符合《优质铝及铝合金冷轧板》GB10569标准，供应状态宜采用O（M）或HX4（Y2）。
铝桥架用铝铆钉应符合《抽芯铆钉技术条件》GB12615-GB12619等标准。
铝合金桥架表面需经阳极氧化处理，氧化级别AA15，最小平均膜厚15μm，最小局部膜厚1215μm,氧化膜需经封孔处理。
铝合金桥架结构及其承载能力的计算要求参照《铝合金电缆桥架技术规程》CECS 106:2000。
连接用螺栓螺母垫圈自攻螺丝等紧固件可采用碳钢或不锈钢材质其技术质量应符合国家现行有关标准，碳钢制紧固件表面应经防腐处理其技术质量应符合国家现行有关标准。
热镀锌电缆桥架技术规格书
热镀锌电缆桥架技术规格书编制：目次1．概述 (2)2．标准和规范 (2)3．技术要求 (3)4．其它 (4)5．性能保证及管理 (4)1．概述1.1本技术规格书适用于韶钢焦炉项目的电缆桥架及配套附件。
它提出了对设备本体及附属设备的功能设计、结构、性能、安装等方面的技术要求及供货范围。
1.2本规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准、国家标准和本规格书的优质产品。
1.3如果卖方没有以书面形式对本规格书的条文提出异议，则意味着卖方提供的设备完全符合本规格书的要求。
1.4本规格书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.5本技术规格书未尽事宜，由买、卖双方协商确定。
2．标准和规范2.1包括卖方向其它厂商购买的所有组件和设备，都应是符合相应的标准规范或法规的最新版本或其修正本的要求。
2.2应遵循的标准JB/T10216-2000 《电控配电用电缆桥架》QB/T1453-92 电缆桥架JB/T6743-93 户内户外钢制电缆桥架防腐环境技术要求DB32/144-1996 电缆用防火槽架CECS3191 钢制电缆桥架工程设计规范GB/T1408 固体绝缘材料电气强度实验方法工频下的试验GB/T1410 固体绝缘材料体积电阻率和表面电阻率试验方法GB5117 碳钢焊条GB1720 漆膜附着力测定法GB1764 漆膜厚度测定法GB/T2423.4 电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB/T2423.17 电工电子产品基本环境试验规程试验Ka：盐雾试验方法GB9978 建筑构件耐火试验方法GB/T11253 碳素钢和低合金结构冷轧薄钢板及钢带JB/T6743 户内户外钢制电缆桥架防腐技术要求2.3螺栓、螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。
3．技术要求3.1桥架表面处理：桥架采用热镀锌、表面处理、涂层质量应符合以下规定：①热镀锌：表面应均匀，无毛刺、过烧、挂灰、伤痕等缺陷；②桥架加工形成后，断面形状应端正、无扭曲、弯曲、裂纹、边缘毛刺等缺陷；③桥架的走线槽应光滑、平整、无损伤电缆绝缘的凸起和尖角；④所有焊缝应平滑、饱满，不应有气孔、夹渣、虚焊、咬边等缺陷；⑤所有桥架中梯形框槽口应向下焊接；⑥桥架长度的极限偏差范围：当长度≥2米时，极限偏差为±4mm。
户内户外钢制电缆桥架防腐环境技术要求
户内户外钢制电缆桥架防腐环境技术要求一、引言钢制电缆桥架作为一种重要的电力设备，广泛应用于各类建筑、工厂、机房等场所。
为了确保钢制电缆桥架在不同环境条件下的长期使用，防腐是一个关键的技术要求。
本文将从户内和户外两个不同的环境角度，详细介绍钢制电缆桥架的防腐技术要求。
二、户内钢制电缆桥架防腐环境技术要求户内环境相对较为稳定，一般不受到风吹日晒和雨水浸泡等自然因素的影响。
因此，户内钢制电缆桥架的防腐要求主要集中在以下几个方面：1. 表面处理钢制电缆桥架的表面处理是防止腐蚀的重要步骤。
常见的表面处理方法包括喷涂、镀锌和热浸镀等。
在户内环境下，喷涂是一种常用的表面处理方法。
喷涂时应选用耐腐蚀性能好的涂料，确保涂层均匀、牢固。
2. 材料选择户内钢制电缆桥架的材料选择也是防腐的关键。
一般情况下，不锈钢和镀锌钢是常用的材料。
不锈钢具有良好的耐腐蚀性能，但成本较高；镀锌钢则是一种经济实用的选择，具有较好的防腐性能。
3. 安装要求在户内环境中，钢制电缆桥架的安装要求也需要注意防腐。
安装时应避免与潮湿的地面直接接触，可采用隔离垫等方式。
同时，还应确保安装的牢固性，避免受力过大导致变形和脱落。
三、户外钢制电缆桥架防腐环境技术要求户外环境相对复杂，钢制电缆桥架容易受到日晒、雨水浸泡、风吹等自然因素的影响，因此对于户外钢制电缆桥架的防腐要求较高。
1. 防腐涂层在户外环境中，防腐涂层是必不可少的。
常见的防腐涂层有热镀锌、喷涂防腐漆、烤漆等。
热镀锌是一种常用的防腐涂层，能够有效抵御氧化和腐蚀。
喷涂防腐漆和烤漆则可以增加涂层的厚度，提高耐腐蚀性能。
2. 材料选择户外钢制电缆桥架的材料选择也需要考虑更高的防腐性能。
不锈钢和热浸镀锌钢是较常见的选择。
不锈钢具有极强的耐腐蚀性能，但成本较高；热浸镀锌钢则具有较好的防腐性能和经济性。
3. 设计要求在户外环境中，钢制电缆桥架的设计也需要考虑防腐因素。
设计时应采用合理的结构，避免积水和雨水滞留，减少腐蚀的可能性。
热镀锌桥架国家标准
热镀锌桥架国家标准热镀锌桥架是一种广泛应用于电力、通信、广播电视等行业的重要设备，它承担着承载电缆、线路、设备等作用。
为了保障热镀锌桥架的质量和安全使用，国家对其制定了一系列的标准，以规范其生产、安装和使用。
本文将对热镀锌桥架国家标准进行介绍和解读。
首先，热镀锌桥架国家标准主要包括了产品的分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
其中，产品的分类是根据其结构形式、材料、表面处理等进行划分，以便于生产和使用时的统一标准。
技术要求则包括了热镀锌桥架的尺寸、外观质量、表面处理、材料要求等方面的要求，以确保产品的质量和安全性。
试验方法和检验规则则是对产品进行质量检测和验收时的具体操作步骤和标准。
标志、包装、运输和贮存则是对产品出厂后的标识、包装、运输和贮存条件进行了规定，以保证产品在整个生产和使用过程中的质量和安全。
其次，热镀锌桥架国家标准的制定是为了保障产品的质量和安全使用。
热镀锌桥架作为电力、通信等行业的重要设备，其质量和安全性直接关系到相关行业的正常运行和人员的生命财产安全。
因此，国家对其制定了一系列的标准，以规范其生产、安装和使用，从而确保产品的质量和安全性。
只有符合国家标准的热镀锌桥架才能够投入使用，这不仅保障了产品的质量和安全，也提升了相关行业的整体水平和竞争力。
最后，热镀锌桥架国家标准的实施对于行业发展具有重要意义。
通过对热镀锌桥架的生产、安装和使用进行规范，可以提升产品的质量和安全性，减少事故的发生，降低维护成本，提高设备的可靠性和稳定性，从而推动相关行业的健康发展。
同时，国家标准的实施也可以促进行业的技术创新和产品升级，推动行业的转型升级，提升整个行业的竞争力和影响力。
综上所述，热镀锌桥架国家标准是对热镀锌桥架的生产、安装和使用进行规范的重要文件，其制定和实施对于保障产品的质量和安全使用，推动行业的健康发展具有重要意义。
我们应该严格遵守国家标准，确保产品的质量和安全，推动相关行业的发展和进步。
钢制热镀锌电缆桥架技术规范
内蒙古汇能煤化工有限公司气化、合成等片区电缆桥架技术规范书2012年5月28日1．总则1.1 本技术规范适用于内蒙古汇能煤化工有限公司工程设计中选用的梯级式热镀锌钢制电缆桥架。
1.2 本技术规范适用于钢制热镀锌电缆桥架的设计、制造、供货、安装和试运转的技术要求。
本技术规范书提出的是最低限度的技术要求，并未规定所有的技术细节及要求和适用的标准，卖方应提供一套满足本技术规范和所列标准要求的高质量产品及其相应服务。
本技术规范书所使用的标准如与供方所执行的标准发生矛盾时，应按照较高标准执行。
1.3买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供需双方共同商定。
1.4 买方保留对技术规范修改的权利，本技术规范和招投标文件作为订货合同的附件，并与合同文件具有相同的法律效力。
2. 标准和规范设备的设计、制造和绝缘应符合下述标准、规范和规定。
a) 电气设备应同最新版本的IEC标准相一致。
b) 供货设备可采用供货厂商所在国的国家标准。
c) 除另有说明外，使用设备和材料的供应地点、安装方式、防护等级、电气安全、人身安全、防火、防爆和操作技术均应符合国家标准，同时还应符合制造厂所在国家的要求。
下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基本条文。
在协议书签订时，以下列标准的最新版本为准。
JB/T 10216 电控配电用电缆桥架CECS3191 钢制电缆桥架工程设计规范GB700 普通碳素结构钢技术条件GB715 普通碳素结构钢铆螺用热轧圆钢技术条件GB/T 1408 固态绝缘材料电气强度试验方法工频下的试验GB/T 1408 固态绝缘材料体积电阻率和表面电阻率试验方法GB5117 碳钢铆焊GB1720 漆膜附着力测定法GB1764 漆膜厚度测定法GB/T 2423.4 电子电工产品基本试验环境规程试验Db：交变湿热试验方法GB/T 2423.17 电子电工产品基本试验环境规程试验Ka：盐雾试验方法GB 9978 建筑构件耐火试验方法GB 50205 钢结构工程施工及验收规范JGJ82 钢结构高强度螺栓连接的设计施工及验收规范GB/T 11253 碳素钢和低合金结构冷轧薄钢板和钢带JB/T 6743 户内户外钢制电缆桥架防腐技术要求QB/T 1453 电缆桥架3．环境条件安装地点：户内及户外（1）海拔高度：1140.2m（2）最高环境温度：+40℃（3）最低环境温度：-31.4℃（4）最高月平均相对湿度：90%（25℃）（5）最大日温差：25℃（6）相对湿度日平均不大于95%月平均不大于90%（7）地震强度8度水平加速度：0.1g垂直加速度：0.454. 电缆桥架技术要求4.1型式要求采用梯级型式。
热镀锌钢管、KBG钢管、管内穿线、桥架安装技术方案
热镀锌钢管、KBG钢管、管内穿线、桥架安装技术方案1、热镀锌钢管(SC)敷设1)工艺流程：预制加工→测定安装位置→管路敷设与连接→接地线卡接2)钢管敷设：(1)预制加工：按图加工好各种盒、箱、管弯。
钢管尽量采用煨弯，煨弯可采用冷煨法或热煨法。
①冷煨法：一般管径为20mm及以下时，用手扳煨管器。
先将管子插入煨管器，逐步煨出所需弯度。
管径为25mm及其以上时，使用液压煨管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度。
②热煨法：首先炒干砂子，堵住管子一端，将砂子灌入管内，用手锤敲打，直至砂子灌实，再将另一端管口堵住，放在火上转动加热，烧红后煨成所需弯度，随煨弯随冷却。
要求管路的弯曲处不应有折皱、凹穴和裂缝现象，弯扁程度不应大于外径的1/10。
暗配管时弯曲半径不应小于管外径的6倍，埋设于地下或混凝土楼板内时，不应小于管外径的10倍。
③管子切断：常用钢锯、割管器、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。
(2)测定盒、箱位置：根据设计图纸要求测定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒、箱实际尺寸位置。
(3)稳注盒、箱：稳注盒、箱要求灰浆饱满，平整牢固，坐标正确。
现浇混凝土板墙固定盒、箱加支铁固定，盒、箱底距外墙面小于3cm时，需加金属网固定后再抹灰，防止空鼓。
盒、箱安装要求见下表8.6-9：盒、箱安装要求表8.6-9现浇混凝土楼板，将盒子堵好随底板钢筋固定牢，管路配好后，随土建浇灌混凝土施工同时完成。
3)管路连接：(1)管与管的连接：本工程中人防工程的导管采用热镀锌钢管，按照《防空地下室工程图集津01防-1》的要求，暗敷设的镀锌钢管连接处必须加套管焊接密闭，并于焊后做防腐处理。
(2)管进盒、箱连接：①盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。
铁制盒、箱严禁使用电焊、气焊开孔，并应刷防锈漆。
热镀锌电缆桥架工程施工(3篇)
第1篇一、施工准备1. 施工图纸：熟悉施工图纸，明确热镀锌电缆桥架的规格、尺寸、数量及安装位置。
2. 材料设备：准备热镀锌电缆桥架、连接件、紧固件、吊杆、支架等材料，以及电焊机、切割机、打磨机等设备。
3. 人员组织：成立施工队伍，明确各工种职责，确保施工顺利进行。
4. 施工现场：清理施工现场，确保施工环境整洁、安全。
二、施工工艺1. 支架安装：根据施工图纸，在墙体、梁柱等结构上安装支架，确保支架牢固、水平。
2. 桥架吊装：将热镀锌电缆桥架吊装至支架上，注意桥架的水平和垂直度。
3. 桥架连接：使用连接件将桥架与支架连接牢固，确保桥架稳定。
4. 紧固件安装：将紧固件安装到位，确保桥架与支架的连接牢固。
5. 电焊作业：对桥架的连接部位进行电焊，确保焊接质量。
6. 表面处理：对焊接后的桥架进行打磨、除锈，确保桥架表面平整、无焊渣。
7. 热镀锌处理：将处理后的桥架放入热镀锌槽中，进行热镀锌处理，确保桥架防腐性能。
8. 桥架安装：将热镀锌后的桥架安装至指定位置，确保桥架水平、垂直。
9. 线路敷设：将电缆敷设至桥架内，注意电缆的排列整齐、无交叉。
10. 验收：对热镀锌电缆桥架工程施工进行验收，确保施工质量符合设计要求。
三、施工注意事项1. 施工过程中，严格遵守操作规程，确保施工安全。
2. 施工现场应保持整洁，避免杂物掉落。
3. 热镀锌处理过程中，注意控制温度和时间，确保镀层质量。
4. 桥架安装过程中，注意桥架的水平和垂直度，确保安装质量。
5. 线路敷设过程中，注意电缆的排列整齐，避免交叉。
6. 施工完成后，及时清理施工现场，确保施工环境整洁。
四、施工总结热镀锌电缆桥架工程施工是一项技术性较强的工程，施工过程中要严格按照施工规范进行操作，确保施工质量。
通过本次施工，提高了施工队伍的技术水平，为今后类似工程积累了宝贵经验。
第2篇一、工程概述热镀锌电缆桥架工程施工是指将热镀锌电缆桥架按照设计要求进行安装、调试和验收的过程。
热镀锌桥架弯曲半径允许值
热镀锌桥架的弯曲半径允许值是根据标准规范和设计要求确定的，具体数值可能会有所差异。
一般而言，以下是热镀锌桥架的常见弯曲半径允许值：
1. 单层直线段弯曲半径：通常为桥架宽度（W）的3倍，即R ≥3W。
2. 水平拐角弯曲半径：通常为桥架宽度（W）的5倍，即R ≥5W。
3. 垂直拐角弯曲半径：通常为桥架高度（H）的5倍，即R ≥5H。
需要注意的是，这些数值仅供参考，具体的弯曲半径允许值应以相关标准规范或项目设计要求为准。
在实际工程中，还需要考虑桥架材料、安装方式、负荷等因素，以确保桥架的强度、稳定性和安全性。
在进行热镀锌桥架的弯曲操作时，应遵循相关的安装规范和建议，并且在超出允许范围时应采取合适的措施，如使用弯头、弯管等配件来实现所需的弯曲角度。
这样可以确保桥架的功能和性能不受损坏，并保证电缆等设备的正常布放和运行。
桥架招标技术要求
桥架招标技术要求
1. 桥架的材质要求可不能马虎啊！就好比你盖房子，总不能用劣质材料吧？咱得要那种坚固耐用的材质，像是热镀锌钢板的桥架就很不错呀！例子：你看那大工程用的桥架，不都是质量杠杠的热镀锌钢板材质嘛！
2. 桥架的表面处理也很关键啊！这就像给桥架化个美美的妆，得让它漂亮又能经得住时间考验呀！不能随随便便弄一下就完事儿了。
例子：就像你精心打扮自己去参加重要场合一样，桥架的表面处理也得认真对待！
3. 尺寸精度必须得严格把控呀！难道桥架尺寸不对还能将就着用吗？开玩笑呢吧！要精确到毫米级别的哦！例子：你想想，要是尺寸差那么一点，安装都成问题，那可麻烦大了！
4. 承载能力不强怎么行？这桥架可不能关键时刻掉链子呀！它得能扛起足够的重量才行。
例子：好比大力士，得有力气才能干活呀，桥架的承载能力就相当于它的力气！
5. 桥架的防火性能很重要好不好！万一发生火灾，没有好的防火性能那不是完蛋了！所以得认真考量。
例子：火灾多可怕呀，就像凶猛的野兽，而好的防火性能就是阻挡它的坚固盾牌！
6. 安装是否方便也得考虑呀！总不能弄个特别复杂难安装的桥架吧，那得多费劲呀！例子：就像搭积木一样，简单方便的安装方式多好呀！
7. 桥架的外观也不能太丑了吧！虽说实用第一，但好看点不也赏心悦目嘛！例子：你也不想整天对着个丑丑的桥架吧，还是漂亮点好呀！
8. 售后保障有没有啊？没有好的售后，出了问题可咋办呀！例子：买个东西还得有售后呢，桥架这么重要的东西更得有保障了！
9. 总之，桥架招标技术要求可千万不能小瞧，每一项都得认真对待，这样才能选到好的桥架呀！。
热镀锌电缆桥架工程施工
热镀锌电缆桥架工程施工热镀锌电缆桥架是一种常用的电气设备，它主要用于电缆的敷设和固定。
热镀锌电缆桥架具有耐腐蚀、防锈蚀、耐候性、强度高、可维护性强、美观性好和可回收性等特点，因此在电力、通讯、交通、能源等领域得到了广泛的应用。
本文将介绍热镀锌电缆桥架工程施工的流程和注意事项。
一、施工准备1. 设计图纸：在施工前，首先要根据工程需求和现场情况，设计出符合要求的电缆桥架布置图。
图纸中应包括桥架的型号、规格、走向、固定方式等信息。
2. 材料准备：根据设计图纸，提前准备好相应的热镀锌电缆桥架、配件、螺栓、焊接材料等。
3. 人员培训：对施工人员进行技术培训和安全教育，确保施工人员熟悉施工工艺和操作规范。
4. 施工工具：准备足够的施工工具，如电钻、扳手、螺丝刀、焊接设备等。
二、施工流程1. 桥架安装：根据设计图纸，先安装支架，然后将桥架固定在支架上。
支架的安装应牢固可靠，桥架的弯曲度应符合要求。
2. 桥架连接：桥架之间的连接采用螺栓连接，连接处应牢固，螺栓应拧紧。
3. 桥架敷设：将电缆均匀地敷设在桥架内，电缆的固定应使用专门的电缆夹具，固定点间距应符合要求。
4. 桥架接头处理：桥架的接头处应进行防水、防潮处理，可使用密封胶或防水涂料。
5. 桥架接地：桥架的金属部分应进行接地处理，接地电阻应符合要求。
6. 验收调试：施工完成后，对电缆桥架进行验收调试，确保电缆桥架的运行正常，无故障。
三、注意事项1. 施工过程中应严格遵循设计图纸和施工规范，确保施工质量。
2. 桥架安装应平整、直线，固定点应牢固，桥架的弯曲度应符合要求。
3. 电缆敷设应均匀，不应过度拥挤，固定点间距应符合要求。
4. 桥架接头处应进行防水、防潮处理，确保桥架在潮湿环境下的正常运行。
5. 桥架接地应可靠，接地电阻应符合要求。
6. 施工过程中应注意安全，佩戴必要的防护用品，避免发生意外事故。
总之，热镀锌电缆桥架工程施工应严格按照设计图纸和施工规范进行，确保施工质量。
电缆桥架镀锌层标准
电缆桥架镀锌层标准
电缆桥架是一种用于支撑和保护电缆的设备，而镀锌层则是电缆桥架的重要部分。
本文将就电缆桥架镀锌层的标准进行介绍和分析。
首先，电缆桥架镀锌层的标准主要包括镀锌层的厚度、均匀性、附着力和耐腐
蚀性等方面。
镀锌层的厚度是影响其防腐蚀性能的关键因素之一，一般来说，镀锌层的厚度越大，其防腐蚀性能就越好。
因此，在生产和使用电缆桥架时，应当严格按照国家标准和行业标准对镀锌层的厚度进行检测和控制，以确保其符合标准要求。
其次，镀锌层的均匀性和附着力也是影响其防腐蚀性能的重要因素。
均匀的镀
锌层可以有效地保护电缆桥架的表面不受腐蚀，而良好的附着力则可以确保镀锌层不易剥落。
因此，在生产过程中，应当严格控制镀锌工艺，确保镀锌层均匀、致密，并采取有效措施提高镀锌层的附着力，以确保电缆桥架的使用寿命和安全性。
最后，电缆桥架镀锌层的耐腐蚀性也是需要重点关注的问题。
在实际使用中，
电缆桥架往往会受到各种腐蚀介质的侵蚀，如潮湿的空气、化学物质等，因此，镀锌层必须具有良好的耐腐蚀性能。
为了确保电缆桥架的使用寿命和安全性，应当严格按照标准要求选择合适的镀锌材料，并在生产过程中采取有效措施提高镀锌层的耐腐蚀性能。
综上所述，电缆桥架镀锌层的标准涉及到镀锌层的厚度、均匀性、附着力和耐
腐蚀性等方面，对于保障电缆桥架的使用寿命和安全性具有重要意义。
在生产和使用过程中，应当严格按照国家标准和行业标准对电缆桥架镀锌层进行检测和控制，以确保其符合标准要求，从而保障电缆桥架的质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热镀锌电缆桥架订货技术要求
1、 标准及规范
本工程电缆桥架的制造、试验和验收除了应满足本技术规范书的要求外，还应符合如下标准：
国家机械行业标准JB10216《电控配电用电缆桥架》
中国工程建设标准化协会标准CECS31：91《钢制电缆桥架工程设计规范》
国标GB700《普通碳素结构钢技术条件》
国标GB716《普通碳素结构钢冷轧钢带》
国标GB912《普通碳素钢、低合金钢薄钢板技术条件》
防火涂料性能应符合GB14907-2002和GB/1720中规定
企业必须按ISO9001-2000版质量体系标准组织生产，对产品生产过程进行严格的质量控制
2、 技术要求
1、材质要求
本次招标桥架均为热镀锌。
桥架使用的板材或型材必须采用国家正规大型企业所生产的优质产品，板厚不小于如下规定：
宽度＜100mm的料厚要求1.0mm及以
100≤宽度＜150mm的料厚要求1.2mm及以
150≤宽度＜400mm的料厚要求1.5mm及以上
400≤宽度≤800mm的料厚要求2mm及以上
宽度＞800mm的料厚要求2.5mm 及以上
连接板的厚度至少达到桥架板厚，盖板的厚度可比桥架的厚度降低一个等级。
2、工艺要求
2.1表面处理：
钢制热镀锌≥65μm，表面镀层应均匀、无毛刺、无过烧、挂灰、划伤痕等缺陷，并无漏镀点；附着力：镀层附着检查后，不应有剥离、起皮、凸起等缺陷；使用年限应超过20年，
附件（吊杆、角钢、螺栓、各种垫片）均为热镀锌产品。
2.2加工精度：
直通的单件长度偏差：当长度为2、3m时，±3㎜；长度为6m时，±4㎜。
直通、弯通的宽度偏差：宽度不大于400㎜时，±2㎜；宽
度大于400㎜时，±3㎜。
其他构件的尺寸偏差按《一般公差线性尺寸的未注公差》GB/T1804标准C级的规定。
桥架表面应平整、光
洁，工作表面不应有损伤电缆绝缘层的毛刺、锐边等缺陷。
2.3焊接质量：
钢制件应采用电弧焊。
焊点应均匀、统一饱满，没有漏焊、虚焊、烧穿、裂纹、夹渣、弧坑等缺陷。
2.4桥架载荷挠度规定：
桥架直通在承受额定均布荷载时的相对挠度不应大于1/200；托
臂、支架的最大挠度值与其长度之比不应大于1/150。
3、 技术资料
1、产品的合格证、出厂检验报告、权威机构的试验报告及3C认证等应齐全有效。
2、生产厂家的营业执照、税务登记、ISO认证、等资质证明文件并加盖有生产厂家的公章。
3、材料进场时的日期应在资质文件的有效日期内。
以上所有资料一式四份。
资料内的字迹及公章清晰，容易辨识。
四、其它要求
1、未尽事宜，按相关行业、国家标准执行。
2、如设计单位、建设单位、监理单位对产品材质及质量有异议，
产品将送有关部门检测，费用由厂方负责。
３、厂家需提供桥架样本。
4、桥架样品：垂直安装200*100桥架、水平安装400*100桥架，长
度50cm，桥架附件样品。
五、供货范围
见附表。
厂家明确所供桥架及其各类配件的种类、名称、数量，并明确哪些是免费配供，哪些须另外订货。
