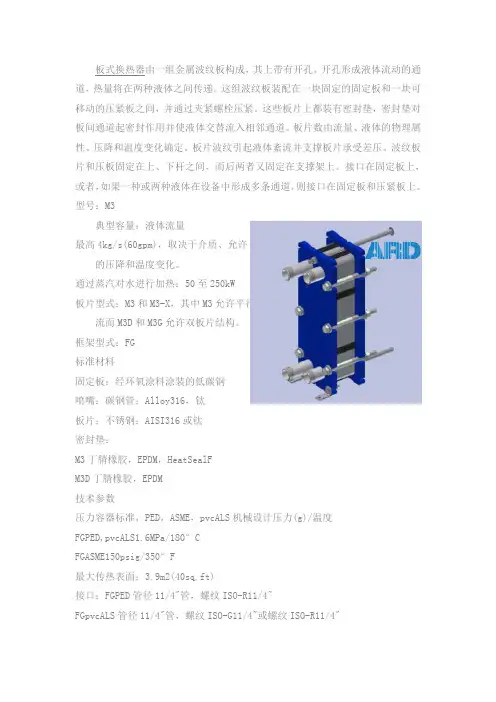

板式换热器由一组金属波纹板构成，其上带有开孔，开孔形成液体流动的通道，热量将在两种液体之间传递。
这组波纹板装配在一块固定的固定板和一块可移动的压紧板之间，并通过夹紧螺栓压紧。
这些板片上都装有密封垫，密封垫对板间通道起密封作用并使液体交替流入相邻通道。
板片数由流量、液体的物理属性、压降和温度变化确定。
板片波纹引起液体紊流并支撑板片承受差压。
波纹板片和压板固定在上、下杆之间，而后两者又固定在支撑架上。
接口在固定板上，或者，如果一种或两种液体在设备中形成多条通道，则接口在固定板和压紧板上。
型号：M3
典型容量：液体流量
最高4kg/s(60gpm)，取决于介质、允许
的压降和温度变化。
通过蒸汽对水进行加热：50至250kW
板片型式：M3和M3-X，其中M3允许平行
流而M3D和M3G允许双板片结构。
框架型式：FG
标准材料
固定板：经环氧涂料涂装的低碳钢
喷嘴：碳钢管：Alloy316，钛
板片：不锈钢：AISI316或钛
密封垫：
M3丁腈橡胶，EPDM，HeatSealF
M3D丁腈橡胶，EPDM
技术参数
压力容器标准，PED，ASME，pvcALS机械设计压力(g)/温度
FGPED,pvcALS1.6MPa/180°C
FGASME150psig/350°F
最大传热表面：3.9m2(40sq.ft)
接口：FGPED管径11/4"管，螺纹ISO-R11/4"
FGpvcALS管径11/4"管，螺纹ISO-G11/4"或螺纹ISO-R11/4"
FGpvcALS管径11/4"内螺纹ISO-G11/4"，碳钢
FGASME管径11/4"管，螺纹NPT11/4"
ARD艾瑞德板式换热器（江阴）有限公司拥有世界上最先进的设计和生产技术以及最全面的换热器专业知识，一直以来ARD艾瑞德板式换热器（江阴）有限公司致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，目前已有超过50，000台的板式换热器良好地运行于各行业，ARD艾瑞德板式换热器（江阴）有限公司已发展成为可拆式板式换热器领域的全球领导者。
ARD艾瑞德板式换热器（江阴）有限公司同时也是板式换热器配件（换热器板片和换热器密封垫）领域全球排名第一的供应商和维护商。
能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/API.Schmidt、日阪/HISAKA、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰
/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号的板式换热器板片和垫片。
全球约有1/5的板式换热器正在使用ARD艾瑞德板式换热器（江阴）有限公司提供的换热器配件或接受ARD艾瑞德板式换热器（江阴）有限公司的维护服务（包括定期清洗、维修及更换配件等维护服务）。
无论您身在何处，无论您有什么特殊要求，ARD艾瑞德板式换热器（江阴）有限公司都能为您提供板式换热器领域的系统解决方案。
主要尺寸。
