符，应提出变更设计。挖孔至设计标高后，须经监理检查验收，确认合格后立即下钢筋笼和浇注砼，以免塌方。
（7）钢筋骨架的制作与安装
根据施工条件及起重设备，挖孔灌注桩钢筋骨架在孔外预绑扎成型后
用吊车吊入孔内，施工中严格控制同一截面的接头数量、焊接质量，并检
查其垂直度和保护层满足设计要求后将钢筋笼固定，进行混凝土的浇注。
（2）设置井口防护
井口周围用混凝土制成围圈予以围护，其高度应高出地面20～30厘米，防止土、石、杂物滚入孔内伤人。
（3）质量检查
挖孔过程中，须经常检查桩孔尺寸、平面位置和垂直度，控制方法采用十字交叉线坠法，检查孔的直径和垂直度，发现偏差及时调正。不挖孔时由于有水渗入，应及时支护孔壁，防水在孔壁浸流造成坍孔。渗水应及时抽走排除。桩孔挖掘及支撑护壁两个工序，必须连续作业，不宜中途停以防坍孔。挖孔过程中还应经常检查孔内的二氧化碳浓度，如超过0.3，应增设通风设备。挖孔工作暂停时，孔口必须加盖。
（2）、模板采用钢模板，缺口处采用异形钢模，加固采用内顶外撑拉杆方式。
（3）、钢筋安装按常规施工方法，严格按《公路桥涵施工验收规范》执行。
（4）、砼浇注前，必须对承台范围内的杂物、积水进行全面清理，对模板、钢筋、预埋件位置进行认真检查，确保位置准确。砼浇筑采用商品砼，砼振捣采用分层阶梯式方法，每层厚度30cm，层内从承台短边开始，由两边向中间浇注。并在前层砼初凝之前，将次层砼浇完毕，保证无层间冷缝发生。不漏振，严格按砼操作规程施工，确保砼内实外光。
根据工程特点分成四个阶段进行施工：
第一阶段施工准备阶段：主要工作为交接桩工作；临设、临电、临时水准点的设置；物探及坑探工作。
第二阶段为基础施工阶段：主要工作为桩基础；承台、梯脚施工；墩柱施工，钢结构制造过程。
第三阶段主要工作为：钢结构吊装、焊接，楼梯安装；桥面栏杆，桥面铺塑过程，桥的装修工程。
第四阶段为竣工阶段。
2、承台砼施工
灌注桩施工完毕后，按设计位置将桩头截齐，同时进行桩基检测，检测合格后，把桩头冲洗干净。用万能杆件拼装底模支架，对承台位置进行准确的施工测量放线。沿垂直于承台混凝土底层钢筋的方向浇注几条混凝土垫块，作为承台钢筋的支承。
（1）、先将桩基深入承台内的主筋弯至设计的角度后，清理砼表面，并作好15cm厚灌浆碎石垫层，并将立模立脚处抹平，使之标高符合要求，再支立模板。
四、组织机构
1.成立施工组织机构的原则
为保证本段工程优质、顺利按期完工，我公司按照业主对工程的施工要求，结合本工程特点，组建高素质、高水平的项目经理部。同时在施工中坚持科学管理、严密组织、精心部署，确保总体施工目标的实现。
2.施工组织机构
项目部领导班子由项目经理、项目副经理、项目总工组成，下设五个职能部门：工程管理部、技术质量部、经营预算部、物资设备部、综合办公室。实行项目经理负责制，对本合同段实施全面管理。
六、主要工程项目施工方法
1.人工挖孔桩
（1）平整场地，测量定位桩位放样及控制方法，按业主所给定的位置采用基线坐标法控制桩位，反复检查校核。根据工程地质和水文地质条件，平整场地后，清除地面危石浮土，铲除松软土层并夯实，施测墩台十字线，定立桩孔位置，设置护桩并经常检查校核，孔口四周挖排水沟，作好排水系统，及时排除地表水，搭好孔口雨棚，安装提升设备，布置好出碴道路，合理堆放材料和机具，不致增加孔壁压力。
（11）《建筑机械使用安全技术规程》JGJ33—86；
（12）《施工现场临时用电安全技术规范》JGJ46—88；
（13）《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82—91；
（14）《城市人行天桥与人行地道技术规范》GJJ69-95；
（15）《公路桥涵钢结构及木结构设计规范》JTJ025-86；
（4）护壁
护壁采用C20混凝土，就地浇筑。孔壁的支护视土质情况和开挖深度
而定。本工序挖孔深度较浅，开挖土质较好无坍塌现象可以不用砼护壁。
（5）排水
孔内渗水量不大时，可用铁皮桶盛水，人工提升排走，渗水量大时，
可用小水泵排走。
（6）终孔检查处理
挖孔达到设计标高后，应进行孔底处理。必须做到平整，无松碴污泥及沉碴等软层。开挖过程中应经常检查了解地质情况，如与设计资料不
本工程项目部所有成员具有相应专业证书。
五、施工部署
遵循先地下后地上，先基础、后主体结构的施工程序。首先进行桩基工程施工；其次进行下部结构施工：包括墩柱、盖梁、梯脚、坡脚施工；再次进行上部结构施工：包括支座安装、钢梁吊装；最后进行装修工程施工：包括桥面塑胶铺装、栏杆、地袱施工及恢复方砖步道。合理地安排施工顺序，保证在劳动力、物资以及资金消耗量最少的情况下，按规定的工期和质量目标顺利完成施工任务。
（5）《钢焊缝手工超声波探伤方法和探伤结果分级》GB115—89；
（6）《涂装前钢材表面锈蚀等级和除锈等级》GB8923—88；
（7）《低合金钢焊条》GB5118—85；
（8）《碳钢焊条》GB5117—85；
（9）《建筑施工安ຫໍສະໝຸດ Baidu检查评分标准》JGJ59—99；
（10）《建筑施工高处作业安全技术规范》JGJ80—91；
（8）灌注混凝土
砼采用商品混凝土。严格控制混凝土的塌落度，由于孔内设置钢筋骨架，宜为7~9厘米。砼自由高度超过2米时，应设导管或串筒，防止砼离析。开始灌注后，孔内混凝土尽可能一次灌注完毕，若施工接缝不可避免时，应按一般混凝土施工接缝处理，并一律设置上下层的接缝钢筋，按桩截面积的1配筋。
9）挖孔过程中，如遇地下障碍（通信电缆、检查井，煤气等各种管线），停止施工，及时上报业主、监理并与设计单位联系，确定解决办法后再施工。
（16）《城市人行天桥与人行地道技术规范》GJJ69-95；
二、工程概况
该天桥位于巴陵东路二医院附近。主桥全长62.8米，自北向南跨径布置为：2.25m（悬臂）+16.35m+25.6m+16.35m+2.25m（悬臂）。主桥钢梁采用薄壁闭合箱形截面连续梁，下部结构为0.7m钢管砼双柱桩。
三
本工程要求60天完成全部工程任务，钢结构箱梁安装在下部钢管柱接桩基础工程完工后进行。
施工组织设计

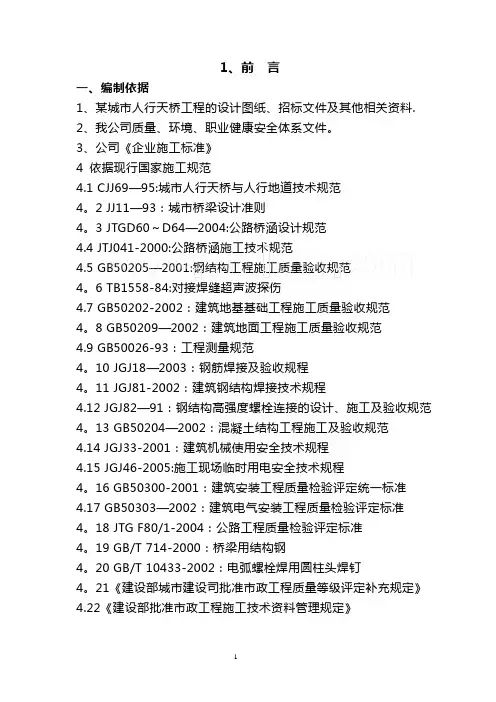

一、编制依据
1、招标文件。
2、由岳阳市建筑设计研究院设计的施工图纸；
3、国家及省市现行建筑安装工程施工与验收规范、规程及质量检验评定标准：
（1）《公路桥涵设计通用规范》（JTG D60-2004）
（2）《钢结构设计规范》GB50017—2003；
（4）《钢结构制作工艺规程》DBJ08—216—95；
（7）钢筋骨架的制作与安装
根据施工条件及起重设备，挖孔灌注桩钢筋骨架在孔外预绑扎成型后
用吊车吊入孔内，施工中严格控制同一截面的接头数量、焊接质量，并检
查其垂直度和保护层满足设计要求后将钢筋笼固定，进行混凝土的浇注。
（2）设置井口防护
井口周围用混凝土制成围圈予以围护，其高度应高出地面20～30厘米，防止土、石、杂物滚入孔内伤人。
（3）质量检查
挖孔过程中，须经常检查桩孔尺寸、平面位置和垂直度，控制方法采用十字交叉线坠法，检查孔的直径和垂直度，发现偏差及时调正。不挖孔时由于有水渗入，应及时支护孔壁，防水在孔壁浸流造成坍孔。渗水应及时抽走排除。桩孔挖掘及支撑护壁两个工序，必须连续作业，不宜中途停以防坍孔。挖孔过程中还应经常检查孔内的二氧化碳浓度，如超过0.3，应增设通风设备。挖孔工作暂停时，孔口必须加盖。
（2）、模板采用钢模板，缺口处采用异形钢模，加固采用内顶外撑拉杆方式。
（3）、钢筋安装按常规施工方法，严格按《公路桥涵施工验收规范》执行。
（4）、砼浇注前，必须对承台范围内的杂物、积水进行全面清理，对模板、钢筋、预埋件位置进行认真检查，确保位置准确。砼浇筑采用商品砼，砼振捣采用分层阶梯式方法，每层厚度30cm，层内从承台短边开始，由两边向中间浇注。并在前层砼初凝之前，将次层砼浇完毕，保证无层间冷缝发生。不漏振，严格按砼操作规程施工，确保砼内实外光。
根据工程特点分成四个阶段进行施工：
第一阶段施工准备阶段：主要工作为交接桩工作；临设、临电、临时水准点的设置；物探及坑探工作。
第二阶段为基础施工阶段：主要工作为桩基础；承台、梯脚施工；墩柱施工，钢结构制造过程。
第三阶段主要工作为：钢结构吊装、焊接，楼梯安装；桥面栏杆，桥面铺塑过程，桥的装修工程。
第四阶段为竣工阶段。
2、承台砼施工
灌注桩施工完毕后，按设计位置将桩头截齐，同时进行桩基检测，检测合格后，把桩头冲洗干净。用万能杆件拼装底模支架，对承台位置进行准确的施工测量放线。沿垂直于承台混凝土底层钢筋的方向浇注几条混凝土垫块，作为承台钢筋的支承。
（1）、先将桩基深入承台内的主筋弯至设计的角度后，清理砼表面，并作好15cm厚灌浆碎石垫层，并将立模立脚处抹平，使之标高符合要求，再支立模板。
四、组织机构
1.成立施工组织机构的原则
为保证本段工程优质、顺利按期完工，我公司按照业主对工程的施工要求，结合本工程特点，组建高素质、高水平的项目经理部。同时在施工中坚持科学管理、严密组织、精心部署，确保总体施工目标的实现。
2.施工组织机构
项目部领导班子由项目经理、项目副经理、项目总工组成，下设五个职能部门：工程管理部、技术质量部、经营预算部、物资设备部、综合办公室。实行项目经理负责制，对本合同段实施全面管理。
六、主要工程项目施工方法
1.人工挖孔桩
（1）平整场地，测量定位桩位放样及控制方法，按业主所给定的位置采用基线坐标法控制桩位，反复检查校核。根据工程地质和水文地质条件，平整场地后，清除地面危石浮土，铲除松软土层并夯实，施测墩台十字线，定立桩孔位置，设置护桩并经常检查校核，孔口四周挖排水沟，作好排水系统，及时排除地表水，搭好孔口雨棚，安装提升设备，布置好出碴道路，合理堆放材料和机具，不致增加孔壁压力。
（11）《建筑机械使用安全技术规程》JGJ33—86；
（12）《施工现场临时用电安全技术规范》JGJ46—88；
（13）《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82—91；
（14）《城市人行天桥与人行地道技术规范》GJJ69-95；
（15）《公路桥涵钢结构及木结构设计规范》JTJ025-86；
（4）护壁
护壁采用C20混凝土，就地浇筑。孔壁的支护视土质情况和开挖深度
而定。本工序挖孔深度较浅，开挖土质较好无坍塌现象可以不用砼护壁。
（5）排水
孔内渗水量不大时，可用铁皮桶盛水，人工提升排走，渗水量大时，
可用小水泵排走。
（6）终孔检查处理
挖孔达到设计标高后，应进行孔底处理。必须做到平整，无松碴污泥及沉碴等软层。开挖过程中应经常检查了解地质情况，如与设计资料不
本工程项目部所有成员具有相应专业证书。
五、施工部署
遵循先地下后地上，先基础、后主体结构的施工程序。首先进行桩基工程施工；其次进行下部结构施工：包括墩柱、盖梁、梯脚、坡脚施工；再次进行上部结构施工：包括支座安装、钢梁吊装；最后进行装修工程施工：包括桥面塑胶铺装、栏杆、地袱施工及恢复方砖步道。合理地安排施工顺序，保证在劳动力、物资以及资金消耗量最少的情况下，按规定的工期和质量目标顺利完成施工任务。
（5）《钢焊缝手工超声波探伤方法和探伤结果分级》GB115—89；
（6）《涂装前钢材表面锈蚀等级和除锈等级》GB8923—88；
（7）《低合金钢焊条》GB5118—85；
（8）《碳钢焊条》GB5117—85；
（9）《建筑施工安ຫໍສະໝຸດ Baidu检查评分标准》JGJ59—99；
（10）《建筑施工高处作业安全技术规范》JGJ80—91；
（8）灌注混凝土
砼采用商品混凝土。严格控制混凝土的塌落度，由于孔内设置钢筋骨架，宜为7~9厘米。砼自由高度超过2米时，应设导管或串筒，防止砼离析。开始灌注后，孔内混凝土尽可能一次灌注完毕，若施工接缝不可避免时，应按一般混凝土施工接缝处理，并一律设置上下层的接缝钢筋，按桩截面积的1配筋。
9）挖孔过程中，如遇地下障碍（通信电缆、检查井，煤气等各种管线），停止施工，及时上报业主、监理并与设计单位联系，确定解决办法后再施工。
（16）《城市人行天桥与人行地道技术规范》GJJ69-95；
二、工程概况
该天桥位于巴陵东路二医院附近。主桥全长62.8米，自北向南跨径布置为：2.25m（悬臂）+16.35m+25.6m+16.35m+2.25m（悬臂）。主桥钢梁采用薄壁闭合箱形截面连续梁，下部结构为0.7m钢管砼双柱桩。
三
本工程要求60天完成全部工程任务，钢结构箱梁安装在下部钢管柱接桩基础工程完工后进行。
施工组织设计
一、编制依据
1、招标文件。
2、由岳阳市建筑设计研究院设计的施工图纸；
3、国家及省市现行建筑安装工程施工与验收规范、规程及质量检验评定标准：
（1）《公路桥涵设计通用规范》（JTG D60-2004）
（2）《钢结构设计规范》GB50017—2003；
（4）《钢结构制作工艺规程》DBJ08—216—95；
