机械制图教案(完整版)
机械制图教案完整版
机械制图教案完整版一、教学内容本节课选自《机械制图》教材第三章第一节，详细内容为：机械制图的基本知识，包括图纸幅面、比例、字体、线型及尺寸标注等内容。
二、教学目标1. 让学生掌握机械制图的基本知识，理解图纸的幅面、比例、字体、线型及尺寸标注等规定。
2. 培养学生运用机械制图基本知识绘制简单零件图的能力。
3. 培养学生的空间想象能力和严谨细致的工作态度。
三、教学难点与重点难点：图纸幅面、比例、字体、线型及尺寸标注的规范应用。
重点：掌握机械制图的基本知识，能正确绘制简单零件图。
四、教具与学具准备教具：黑板、粉笔、挂图、模型。
学具：绘图板、丁字尺、三角板、圆规、铅笔、橡皮。
五、教学过程1. 导入：通过展示一幅机械图纸，引发学生对机械制图的好奇心，进而引入本节课的内容。
2. 讲解：详细讲解图纸幅面、比例、字体、线型及尺寸标注等基本知识，结合挂图和模型进行示范。
3. 示例：以一个简单零件为例，现场演示如何运用基本知识进行绘制。
4. 练习：学生分组进行随堂练习，互相讨论，教师巡回指导。
六、板书设计1. 图纸幅面、比例、字体、线型及尺寸标注的基本知识。
2. 绘制简单零件图的步骤及注意事项。
七、作业设计1. 作业题目：绘制一个简单轴的零件图。
2. 答案：图纸幅面、比例、字体、线型及尺寸标注正确，图形清晰，符合机械制图规范。
八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生在学习过程中遇到的问题，以及解决方法。
2. 拓展延伸：鼓励学生在课后尝试绘制更复杂的零件图，提高自己的机械制图能力。
同时，引导学生关注机械制图在实际工程中的应用，了解行业动态。
重点和难点解析1. 教学内容的难点与重点2. 教学过程中的示例和练习环节3. 作业设计中的题目和答案4. 课后反思及拓展延伸一、教学内容的难点与重点（1）难点：图纸幅面、比例、字体、线型及尺寸标注的规范应用。
详细说明：在机械制图过程中，图纸幅面、比例、字体、线型及尺寸标注的规范应用至关重要。
机械制图电子教案(完整资料)

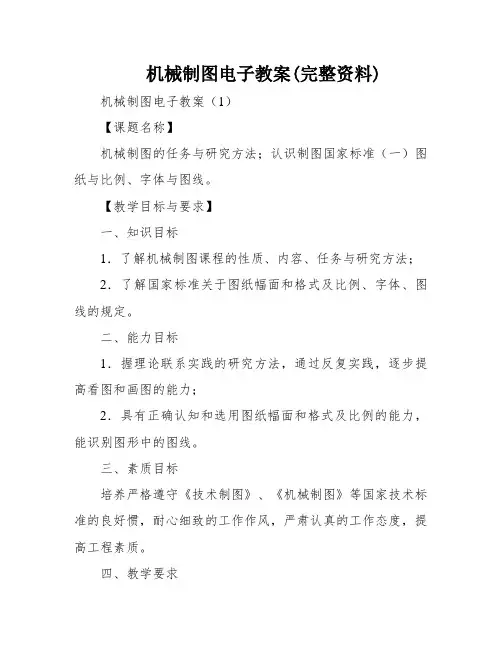

机械制图电子教案(完整资料)机械制图电子教案（1）【课题名称】机械制图的任务与研究方法；认识制图国家标准（一）图纸与比例、字体与图线。
【教学目标与要求】一、知识目标1．了解机械制图课程的性质、内容、任务与研究方法；2．了解国家标准关于图纸幅面和格式及比例、字体、图线的规定。
二、能力目标1．握理论联系实践的研究方法，通过反复实践，逐步提高看图和画图的能力；2．具有正确认知和选用图纸幅面和格式及比例的能力，能识别图形中的图线。
三、素质目标培养严格遵守《技术制图》、《机械制图》等国家技术标准的良好惯，耐心细致的工作作风，严肃认真的工作态度，提高工程素质。
四、教学要求1．了解机械制图的研究方法，并能掌握使用；2．了解国度标准关于图纸幅面和格式及比例、字体、图线的规定。
【教学重点】机械制图课程的研究方法【难点分析】比例的规定，图线的应用【分析学生】1．入学重生大多数未学过平面几何，空间概念和想像力较薄弱；未接触过机械工厂和机械出产，短少机械零件、部件的常识。
2．刚入学时多数学生研究机械制图的态度是规矩的，研究中碰到艰巨后，部分学生会发生畏难情绪，个别学生以至丧失研究信心与兴趣。
3．机械制图既有理论，又有实践，与中小学课程及其研究方法不同，学生对研究方法有一个适应和掌握的过程。
【教学设计思路】教学方法：演示法、讲授法、归纳法。
【教学资源】机械制图网络课程【教学放置】2课时（90分钟）教学步骤：网络演示，讲授交叉进行，最后进行归纳。
【教学过程】一、导入新课（10分钟）从家俱、建筑物、机械等的制造实践举例，引出要学会阅读和绘制图样（工程界的共同语言），讲解本课程的研究对象和内容。
二、新课教学（70分钟）1．机械制图的性质、特色、教学目标和研究方法（20分钟）。
教师演示网络课程的课程说明，重点讲解研究方法。
教师讲解时，注意向学生设问，是否听明白，有何问题，启发学生思维。
2．图纸幅面和格式（20分钟）教师讲解，并演示：①网络课程的第一章课程导航；②图纸幅面演示；③图框格式及尺寸演示；④图标规定的标题栏格式及尺寸演示。
《机械制图》全部电子教案
《机械制图》全部电子教案第一章：引言机械制图是机械工程领域中一项重要的技术，它为机械产品的设计、制造和使用提供了必要的图纸和技术标准。
随着计算机技术的发展和普及，传统的手工制图方式已逐渐被电子制图技术所取代。
本教案旨在全面介绍机械制图的相关知识，并结合电子制图软件的应用，帮助学生通过实践掌握机械制图的基本原理和技能。
第二章：机械制图基础2.1 机械制图概述机械制图的基本概念和分类，机械制图的作用和作图原则。
2.2 制图工具和材料传统机械制图所需的制图工具和材料；电子制图所需的计算机软件和硬件设备。
2.3 坐标系和测量二维坐标系和三维坐标系的建立；常用测量工具和测量方法。
2.4 图样简化和放样图样简化的原则和方法；放样的步骤和技巧。
第三章：投影法3.1 正交投影法正交投影的概念和基本原理；主视图、俯视图和剖视图的绘制方法。
3.2 斜投影法斜投影的概念和基本原理；等角斜投影和等面斜投影的绘制方法。
第四章：尺寸标注和图样检查4.1 尺寸标注尺寸标注的原则和方法；尺寸标注的常用符号和约定。
4.2 图样检查图样检查的目的和方法；常见图样错误和修改方法。
第五章：零件图绘制5.1 四种主视图的绘制常用零件的主视图绘制方法和技巧。
5.2 剖视图的绘制剖视图的类型和绘制方法；剖视图的标注和符号。
5.3 展开图和折弯图展开图和折弯图的绘制方法；展开图和折弯图的标注和符号。
第六章：装配图绘制6.1 装配图的概念和分类装配图的作用和分类；装配图的基本要求。
6.2 零件位置的确定零件位置的确定方法和步骤；装配关系的表示方法。
6.3 装配图的绘制装配图的绘制原则和技巧；装配图中的标注和符号。
第七章：电子制图软件应用7.1 AutoCAD基础AutoCAD软件的界面和常用工具；绘图命令和编辑命令的使用。
7.2 SolidWorks基础SolidWorks三维建模软件的界面和基本操作；零件和装配的绘制和编辑。
7.3 Pro/ENGINEER基础Pro/ENGINEER三维建模软件的界面和基本操作；零件和装配的建立和编辑。
完整版机械制图教案全
完整版机械制图教案全一、教学内容本节课的教学内容选自《机械制图》教材第四章第一节，详细内容包括：制图的基本知识，平面图形的绘制方法，几何作图，以及尺寸标注和符号识别。
重点在于平面图形的绘制和尺寸标注。
二、教学目标1. 理解并掌握制图的基本知识，如图纸幅面、比例、线条等。
2. 学会平面图形的绘制方法，能准确、快速地完成几何作图。
3. 掌握尺寸标注和符号识别，提高读图和绘图能力。
三、教学难点与重点难点：平面图形的绘制方法，尺寸标注和符号识别。
重点：平面图形的绘制，尺寸标注的规范。
四、教具与学具准备1. 教具：投影仪、制图板、绘图仪器、模型等。
2. 学具：图纸、铅笔、橡皮、直尺、圆规、三角板等。
五、教学过程1. 导入：通过展示实际机械图纸，引发学生对制图的好奇心，激发学习兴趣。
2. 知识讲解：a. 讲解制图的基本知识，如图纸幅面、比例、线条等。
b. 介绍平面图形的绘制方法，以正方形、圆形为例进行讲解。
c. 演示几何作图，如等分线段、画圆等。
d. 讲解尺寸标注和符号识别，强调规范性和准确性。
3. 实践操作：a. 让学生分组进行平面图形绘制，教师巡回指导。
b. 学生完成几何作图，教师点评并给出建议。
c. 学生进行尺寸标注和符号识别练习，教师解答疑问。
4. 例题讲解：a. 以一个简单的机械零件为例，讲解制图过程。
b. 分析例题中的难点和重点，引导学生掌握关键知识点。
5. 随堂练习：a. 学生独立完成一个平面图形的绘制和尺寸标注。
b. 教师挑选部分学生作品进行点评，指出优缺点。
六、板书设计1. 制图基本知识：a. 图纸幅面、比例、线条b. 平面图形绘制方法c. 几何作图d. 尺寸标注和符号识别2. 例题解析3. 随堂练习七、作业设计1. 作业题目：绘制一个简单的机械零件图，并标注尺寸。
八、课后反思及拓展延伸1. 反思：本节课的教学过程中，学生对于平面图形绘制和尺寸标注的掌握程度较高，但部分学生在几何作图方面存在困难，需要在今后的教学中加强指导。
机械制图教案(全)
了解表面粗糙度、公差与配合、形位公差及 热处理等技术要求。
08
装配图绘制与阅读
Chapter
装配图内容和要求
装配图内容
包括一组视图、必要的尺寸、技术要求、零 （部）件序号、标题栏和明细栏。
装配图要求
正确、完整、清晰、合理地表达产品的装配 结构和工作原理，以及各零（部）件间的相 互位置和装配关系。
介绍调心球轴承和调心滚子轴承的构造、工作原 理和应用场景，提供调心球轴承和调心滚子轴承 的绘制方法和注意事项。
07
零件图绘制与阅读
Chapter
零件图内容和要求
零件图内容
包括一组视图、完整的尺寸、标题栏 和技术要求四项内容。
零件图要求
正确、完整、清晰、合理。
零件结构类型及表达方法选择
轴套类零件
移出断面图
画在视图之外的断面图，称为移出断面图。移出断面图的轮 廓线用粗实线画出，并应尽量配置在剖切线的延长线上，必 要时也可配置在其他适当的位置。
重合断面图
画在视图之内的断面图，称为重合断面图。重合断面图的轮 廓线用细实线画出，当视图中轮廓线与重合断面图的图形重 叠时，视图中的轮廓线仍应连续画出，不可间断。
画图步骤
先画主要部分，后画 次要部分；先画可见 部分，后画不可见部 分
04
检查、描深
检查底稿是否正确、 完整，然后进行描深
组合体尺寸标注方法步骤
定形尺寸
标注出各基本形体的定形尺寸
定位尺寸
标注出各基本形体之间的相对 位置尺寸
总体尺寸
标注出组合体的总长、总宽和 总高尺寸
检查
检查尺寸标注是否正确、完整 、清晰
按加工顺序标注尺寸
符合加工顺序原则，可使加工和测量方便。
(完整版)机械制图教案(全)
课时授课计划斜度的简单计算，强调其格式锥度的计算稍复杂，请学生要细心计算思考（2）由上图可知：斜度＝tanα＝BC：AC＝1：n（3）斜度的作图方法与步骤：（老师即堂演练）2．锥度(GB/T15754-1995)（1）概念：锥度是指圆锥的底圆直径与高度之比，锥度也写成1：n的形式，（见上图可知：）（2）定义式：锥度=D/L=(D-L)/l=2 tanα＝1：n（3）作图方法与步骤：A 、求作如右图所示的1:5的锥度；B 、从O点开始任取五单位长度，得点N；C 、在左端面上取OM＝0.5单位长度，得点M；D 、连接MN，即得锥度为1:5的圆锥(老师演练，学生即堂练习)；E 、过A点作AC∥MN，即完成作图。
（提问：如何作平行线？为什么作了平行线就可完成作图？）【课堂练习】斜度、锥度练习题【课堂小结】1、斜度与锥度的概念及作图方法【课堂拓展】椭圆的作图方法边讲解边提问（学生回忆初中的数学知识）教师示范学生模仿（教师演练使用方法，并要求学生即堂练习）巩固练习（学生动手作图，要求独立学生完成）课时授课计划教学过程教学内容教学方法（教师板书，提问)机械图样中的线有很多种（老师结合表1-3逐一详细讲解）其中重点介绍粗实线、虚线、细点画线、细实线。
三、字体（GB/T 14691-1993）1．基本要求标准规定了汉字、字母和数字的结构形式。
书写字体的基本要求是：(1) 字体工整、笔画清楚、间隔均匀、排列整齐。
(2) 字体高度(用h表示)的公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm字体高度代表字体的号数。
(3) 汉字应写成长仿宋体字，汉字的高度不应小于3.5mm，字宽一般为h/根号2。
(4) 在同一图样上，只允许选用一种型式的字体。
(5) 字母和数字可写成斜体或直体。
斜体字字头向右倾斜，与水平基准线成75°。
四、图线(GB/T 4457.4-2002)1．线型及图形尺寸图样中的图形是由多种图线组成的。
完整版机械制图教案全
完整版机械制图教案全一、教学内容本节课的教学内容选自《机械制图》教材第四章第一节，详细内容主要包括：视图的投影原理、机械零件的视图表达方法、以及尺寸标注的基本规则。
重点讲解三视图（正视图、俯视图、左视图）的绘制方法，以及如何通过视图判断零件的实际形状。
二、教学目标1. 理解视图的投影原理，掌握三视图的绘制方法。
2. 能够根据给定的视图，判断零件的实际形状和尺寸。
3. 学会正确标注零件尺寸，提高制图准确性。
三、教学难点与重点教学难点：三视图的绘制方法，尺寸标注的正确性。
教学重点：视图的投影原理，零件形状的判断。
四、教具与学具准备教具：机械制图教材、多媒体教学设备、实物模型。
学具：绘图板、绘图仪器、制图用纸、铅笔、橡皮。
五、教学过程1. 导入：通过展示一个简单的机械零件，让学生观察并描述其外观，引出本节课的主题：如何通过视图表达机械零件的形状。
2. 理论讲解：a. 讲解视图的投影原理，让学生了解三视图的形成过程。
b. 通过实例演示，讲解三视图的绘制方法。
c. 分析尺寸标注的基本规则，提高制图准确性。
3. 实践操作：a. 让学生分组讨论，根据给定的视图，分析零件的实际形状。
b. 每组派代表绘制三视图，并标注尺寸。
c. 教师巡回指导，解答学生疑问。
4. 例题讲解：a. 出示一道典型例题，讲解解题思路和方法。
b. 让学生独立完成，并进行讲解。
5. 随堂练习：a. 布置一道与例题相似的练习题，让学生当堂完成。
b. 教师批改并反馈，巩固所学知识。
六、板书设计1. 视图的投影原理2. 三视图的绘制方法3. 尺寸标注的基本规则4. 例题及解题步骤七、作业设计1. 作业题目：绘制一个给定视图的机械零件，并标注尺寸。
2. 答案：见附件。
八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生的掌握程度，以及教学过程中的不足。
2. 拓展延伸：引导学生了解其他视图（如斜视图、局部视图等）的绘制方法，提高制图水平。
同时，鼓励学生在课后寻找生活中的机械零件，进行观察和练习。
完整版)机械制图教案(全)
完整版)机械制图教案(全) 课时授课计划授课班级：未知授课日期：未知周次/星期：未知节次：未知课题：制图基础教学目标：1.了解本课程的任务和研究方法。
2.了解机械图样的概念。
3.能够理解斜度、锥度和掌握斜度、锥度的画法。
新课重点：斜度和锥度的理解及画法教学时数：2课时教材分析难点：斜度和锥度的理解及画法教具：多媒体、画图工具教学方法：讲练结合一、什么是机械图样？本课程的任务及研究方法：在本课程中，我们将研究机械图样的概念和制图基础知识，掌握斜度和锥度的画法等重要内容。
学生需要认真听讲，积极动手绘图，并按照国家制图标准作图。
二、斜度、锥度的理解及画法1、斜度斜度是指直线或平面对另一直线或平面倾斜的程度，一般以直角三角形的两直角边的比例并把前项化为1而写成1：n 的形式。
斜度的作图方法与步骤可以通过老师的堂上演示来研究。
2、锥度锥度是指圆锥的底圆直径与高度之比，锥度也写成1：n 的形式。
可以通过GB/T-1995来研究锥度的概念、标注和画法。
板书设计：机械图样斜度概念标注画法锥度概念标注画法课外作业：1.准备好绘图工具。
2.及时上交布置的作业。
教学后记：未知示。
3．比例（GB/T -2008）比例是图样的重要组成部分，常用的比例有哪些？（提问）表1-2列出了常用的比例及其对应的图样尺寸）4．字体（GB/T 1.1-2009）字体在图样中的作用是什么？常用的字体有哪些？（提问）表1-3列出了常用的字体及其特点）二、图线的画法及应用1．常用的线型及其表示方法表1-4列出了常用的线型及其表示方法）2．常用的图形及其画法板书设计：绘制五角星的画法）3．应用实例出示生产实际中的图样，让学生分析其中的线型和图形）课堂练】1.根据GB/T -2008标准，绘制A3图纸的图框。
2.根据GB/T -2008标准，将1:10比例放大到1:5比例。
课堂小结】1.图样的重要性及国家标准的规定。
2.图纸幅面、图框格式、比例和字体的规定。
机械制图课程教案模板6篇
机械制图课程教案模板篇1机械制图教案项目八装配图的表达（一）教学目标：1.熟悉装配图的内容和装配图的特殊表达方法；2.掌握装配图视图的选择和装配结构的合理性要求；3.能正确识读装配图和由装配图拆画零件图。
教学重点：1.装配图的视图选择；2.装配结构的合理性。
教学难点：装配图的识读和由装配图拆画零件图。
课题导入认识装配图任务引入机械行业中的机器和部件都是若干个零件按一定的装配关系和技术要求装配起来的，这样一个表达产品及其组成部分连接装配关系的图样我们称为装配图。
设计人员在设计机器或部件时，也是先根据设计思想绘制出装配示意图，然后再根据装配示意图绘制出装配图，最后根据装配图绘制出零件图。
可见，装配图在机械生产行业中所处的重要地位，要绘制装配图或识读装配图，首先我们必须对装配图有一个正确的认识。
讲授要点一、装配图的内容（教师可结合图7-1进行讲解说明）1.一组视图表达机器或部件的工作原理、装配关系、连接方式和主要零件的结构形状。
2.必要的尺寸表示机器或部件的性能、规格及装配、检验和安装时所必须的尺寸。
包括(1)规格（性能）尺寸表示机器或部件的规格（性能）尺寸，是设计、了解和选用该机器或部件的依据(2)装配尺寸表示零件间装配关系的尺寸，一般包括：配合尺寸：表示两零件间具有配合性质的尺寸相对位置尺寸相对位置尺寸表示装配或拆画零件图时，需要保证的零件间或部件间比较重要的相对位置的尺寸(3)安装尺寸表示将部件安装到机器上或将整机安装到基座上时所需要的尺寸。
(4) 外形尺寸表示机器或部件整体轮廓大小的尺寸，即总长、总宽和总高。
它为包装、运输和安装时所占的空间大小提供了依据。
(5) 其他重要尺寸如零件运动的极限位置尺寸，主要零件的重要尺寸注意：以上五类尺寸并不是孤立的，有的尺寸具有几种含义。
因此在标注装配图的尺寸时，不是一律都要将上述五类尺寸注全，而要视具体情况而定。
3.技术要求用文字或符号说明机器或部件的装配、安装、检验、运转和使用的技术要求。
机械制图教案(全)
机械制图教案（第一部分）一、教学目标1. 了解机械制图的基本知识，掌握国家标准的有关规定。
2. 学会使用绘图工具和仪器，掌握基本绘图方法。
3. 熟悉正投影原理，掌握基本几何体的投影特性。
4. 学会绘制组合体的三视图，并能正确表达其形状。
5. 掌握机械制图的标注方法，包括尺寸、公差、形位、表面粗糙度等。
二、教学内容1. 机械制图基本知识机械制图的国家标准绘图工具和仪器的使用绘图的基本方法2. 正投影原理投影面和投影方法基本几何体的投影特性投影变换3. 组合体的三视图组合体的组合方式画组合体三视图的方法和步骤常见组合体的三视图绘制实例4. 机械制图的标注尺寸标注的规则和方法公差、形位、表面粗糙度的表示方法标注的综合练习三、教学重点与难点1. 教学重点：国家标准在机械制图中的应用基本绘图方法和技巧正投影原理及基本几何体的投影特性组合体三视图的绘制方法机械制图的标注方法2. 教学难点：投影变换的计算组合体三视图的绘制标注的综合练习四、教学方法1. 采用讲授法，讲解机械制图的基本知识和技巧。
2. 采用演示法，展示绘图工具和仪器的使用方法。
3. 采用练习法，让学生通过实际操作，掌握基本绘图方法和技巧。
4. 采用案例分析法，分析实际工程图纸，提高学生对机械制图的理解和应用能力。
五、教学准备1. 教师准备教案、PPT、绘图工具和仪器。
2. 学生准备绘图用品，如铅笔、橡皮、直尺、圆规等。
3. 准备一些典型的组合体模型或图纸，用于教学演示和练习。
机械制图教案（第二部分）六、教学内容1. 机械制图的标准标准的含义和作用标准的分类和结构标准的应用和执行2. 视图基本视图斜视图局部视图展开视图3. 断面图和剖面图断面图的种类和画法剖面图的种类和画法断面图和剖面图的应用4. 机械制图的符号和标注符号的种类和意义标注的规则和方法符号和标注的组合应用七、教学重点与难点1. 教学重点：机械制图标准的理解和应用视图的绘制方法和技巧断面图和剖面图的绘制方法符号和标注的规范使用2. 教学难点：视图的转换和绘制断面图和剖面图的绘制技巧符号和标注的综合应用八、教学方法1. 采用案例分析法，分析实际工程图纸中的标准应用。
2024年精选《机械制图》教案完整版
2024年精选《机械制图》教案完整版一、教学内容本节课选自《机械制图》教材第四章第一节，详细内容为机械零件的投影原理及三视图的绘制方法。
通过对本章内容的学习，学生将掌握机械零件在不同视图下的投影规律，并能熟练绘制三视图。
二、教学目标1. 理解并掌握机械零件的投影原理。
2. 学会绘制机械零件的三视图。
3. 能够运用所学知识解决实际制图问题。
三、教学难点与重点教学难点：机械零件在投影过程中，视图之间的相互关系及转换方法。
教学重点：三视图的绘制方法和技巧。
四、教具与学具准备教具：投影仪、制图板、图钉、橡皮擦、直尺、圆规等。
学具：制图板、图钉、橡皮擦、直尺、圆规、铅笔等。
五、教学过程1. 导入：通过展示一组实际机械零件的图片，引出本节课的主题，激发学生学习兴趣。
2. 知识讲解：a. 投影原理：讲解正投影、斜投影的原理及特点。
b. 三视图绘制方法：讲解主视图、俯视图、左视图的绘制方法和步骤。
3. 例题讲解：以一个简单的机械零件为例，演示三视图的绘制过程，强调注意事项。
4. 随堂练习：学生根据所学知识，自主绘制给定机械零件的三视图，教师巡回指导。
6. 课堂小结：回顾本节课所学内容，强调重点和难点。
六、板书设计1. 投影原理：a. 正投影b. 斜投影2. 三视图绘制方法：a. 主视图b. 俯视图c. 左视图3. 注意事项七、作业设计1. 作业题目：绘制给定机械零件的三视图。
2. 答案：见附件。
八、课后反思及拓展延伸1. 反思：针对本节课的教学效果，反思教学方法、手段及课堂组织是否合理，以便进行改进。
2. 拓展延伸：引导学生课后查阅相关资料，了解机械制图在工程实践中的应用，提高学生的实践能力。
重点和难点解析1. 教学内容的详细阐述；2. 教学目标的明确性；3. 教学难点与重点的区分；4. 教学过程中的实践情景引入、例题讲解和随堂练习；5. 板书设计的信息量与逻辑性；6. 作业设计的针对性与答案的准确性；7. 课后反思与拓展延伸的实际效果。
2024年精选《机械制图》教案完整版
2024年精选《机械制图》教案完整版一、教学内容本节课选自《机械制图》教材第五章，详细内容为“机械零件的视图表达”。
该章节主要介绍机械零件的视图表达方法，包括正视图、侧视图、俯视图、仰视图、斜视图等，以及各类视图的绘制技巧和应用。
二、教学目标1. 掌握各类机械零件视图的表达方法，能正确绘制和识别各类视图。
2. 学会分析机械零件结构，运用视图表达方法进行有效的图形表达。
3. 培养学生的空间想象能力、图形表达能力和创新能力。
三、教学难点与重点难点：视图表达方法的选择和应用，尤其是斜视图的绘制。
重点：各类视图的绘制方法和技巧，以及视图表达在实际工程中的应用。
四、教具与学具准备教具：多媒体设备、黑板、挂图等。
学具：绘图板、绘图仪器、铅笔、橡皮、直尺、圆规等。
五、教学过程1. 实践情景引入（10分钟）通过展示实际机械零件模型，引导学生观察并分析其结构特点，激发学生的兴趣。
2. 理论讲解（20分钟）讲解各类视图的表达方法，以正视图、侧视图、俯视图为例，阐述其绘制技巧和应用。
3. 例题讲解（15分钟）选取具有代表性的例题，讲解斜视图的绘制方法，并分析其空间关系。
4. 随堂练习（15分钟）让学生根据所学的视图表达方法，绘制给定机械零件的视图，并进行互相评价和讨论。
5. 知识巩固（10分钟）对本节课的重点内容进行回顾，解答学生在练习过程中遇到的问题。
六、板书设计1. 黑板左侧：列出各类视图的名称及绘制方法。
2. 黑板右侧：展示例题及解题步骤，方便学生对照学习。
七、作业设计1. 作业题目：（1）绘制给定机械零件的正视图、侧视图、俯视图。
（2）绘制给定机械零件的斜视图，并标注尺寸。
2. 答案：（1）正视图、侧视图、俯视图绘制正确，表达清晰。
（2）斜视图绘制正确，空间关系准确，尺寸标注清晰。
八、课后反思及拓展延伸1. 反思：本节课学生对视图表达方法的掌握程度，以及随堂练习的完成情况，以便调整教学策略。
2. 拓展延伸：引导学生了解三维建模软件在机械制图中的应用，提高学生的实际操作能力。
2024精选《机械制图》教案完整版
2024精选《机械制图》教案完整版一、教学内容本节课选自《机械制图》第五章“轴测图”，具体内容包括：轴测图的定义、分类及其在机械制图中的应用；正等轴测图、斜二轴测图的绘制方法；轴测图尺寸标注与阅读技巧。
二、教学目标1. 理解轴测图的基本概念，掌握正等轴测图、斜二轴测图的绘制方法。
2. 能够阅读和理解轴测图，并准确标注尺寸。
3. 培养学生的空间想象能力和实际操作能力。
三、教学难点与重点教学难点：正等轴测图、斜二轴测图的绘制方法及尺寸标注。
教学重点：轴测图的定义、分类及其在机械制图中的应用。
四、教具与学具准备1. 教具：多媒体课件、模型、绘图工具等。
2. 学具：绘图板、铅笔、橡皮、尺子、圆规等。
五、教学过程1. 导入：通过展示实际机械零件的轴测图，引出轴测图在机械制图中的应用，激发学生兴趣。
2. 理论讲解：（1）讲解轴测图的定义、分类和应用。
（2）介绍正等轴测图、斜二轴测图的绘制方法。
（3）演示轴测图尺寸标注的技巧。
3. 实践操作：（1）教师现场演示绘制正等轴测图、斜二轴测图。
（2）学生跟随教师步骤，自行绘制轴测图，并进行尺寸标注。
4. 例题讲解：分析并解答一道实际轴测图题目，巩固所学知识。
5. 随堂练习：布置一道简单的轴测图绘制题目，要求学生在课堂上完成，并进行互相评价。
六、板书设计1. 板书第五章轴测图2. 板书内容：（1）轴测图的定义、分类和应用（2）正等轴测图、斜二轴测图的绘制方法（3）轴测图尺寸标注技巧七、作业设计1. 作业题目：绘制一个简单零件的正等轴测图和斜二轴测图，并标注尺寸。
八、课后反思及拓展延伸2. 拓展延伸：（1）研究其他类型的轴测图，如正二轴测图、斜三轴测图等。
（2）探讨轴测图在计算机辅助设计中的应用。
重点和难点解析1. 正等轴测图和斜二轴测图的绘制方法。
2. 轴测图的尺寸标注技巧。
3. 实践操作环节中学生跟随教师步骤进行绘图和标注。
4. 作业设计中正等轴测图和斜二轴测图的绘制及尺寸标注。
机械制图教案(全)
机械制图教案(一)章节名称：机械制图基本知识教学目标：1. 理解机械制图的基本概念和术语。
2. 掌握机械制图的规范和标准。
3. 学会使用机械制图工具和材料。
教学内容：1. 机械制图的基本概念和术语，如投影、视图、剖面等。
2. 机械制图的规范和标准，如图幅、比例、标注等。
3. 机械制图工具和材料的使用，如画图板、丁字尺、圆规等。
教学步骤：1. 介绍机械制图的基本概念和术语。
2. 讲解机械制图的规范和标准。
3. 演示机械制图工具和材料的使用方法。
4. 学生练习绘制简单的机械制图。
教学评价：1. 学生能理解机械制图的基本概念和术语。
2. 学生能掌握机械制图的规范和标准。
3. 学生能熟练使用机械制图工具和材料。
机械制图教案(二)章节名称：机械制图的投影方法教学目标：1. 理解机械制图的投影原理。
2. 掌握机械制图的投影方法。
3. 学会绘制机械制图的基本视图。
教学内容：1. 机械制图的投影原理，如正投影、斜投影等。
2. 机械制图的投影方法，如主视图、俯视图、左视图等。
3. 绘制机械制图的基本视图，如直线、平面、圆等。
教学步骤：1. 介绍机械制图的投影原理。
2. 讲解机械制图的投影方法。
3. 演示绘制机械制图的基本视图。
4. 学生练习绘制机械制图的基本视图。
教学评价：1. 学生能理解机械制图的投影原理。
2. 学生能掌握机械制图的投影方法。
3. 学生能熟练绘制机械制图的基本视图。
机械制图教案(三)章节名称：机械制图的标注方法教学目标：1. 理解机械制图的标注意义。
2. 掌握机械制图的标注方法。
3. 学会绘制机械制图的标注。
教学内容：1. 机械制图的标注意义，如尺寸、符号、文字等。
2. 机械制图的标注方法，如线性标注、角度标注、径向标注等。
3. 绘制机械制图的标注。
教学步骤：1. 介绍机械制图的标注意义。
2. 讲解机械制图的标注方法。
3. 演示绘制机械制图的标注。
4. 学生练习绘制机械制图的标注。
教学评价：1. 学生能理解机械制图的标注意义。
完整版机械制图教案全
完整版机械制图教案全一、教学内容本节课的教学内容选自《机械制图》教材第四章第一节，详细内容包括：制图的基本知识，制图工具的使用方法，图线的绘制技巧，以及简单零件图的绘制方法。
二、教学目标1. 让学生掌握制图的基本知识，了解制图的标准和规范。
2. 学会使用制图工具，能够熟练绘制图线，提高制图技巧。
3. 能够阅读并绘制简单零件图，培养学生的空间想象能力和动手能力。
三、教学难点与重点教学难点：图线的绘制技巧，简单零件图的绘制方法。
教学重点：制图的基本知识，制图工具的使用方法，图线的绘制技巧。
四、教具与学具准备1. 教具：板书工具、制图工具、挂图、多媒体设备等。
2. 学具：制图板、丁字尺、三角板、圆规、铅笔、橡皮等。
五、教学过程1. 实践情景引入（5分钟）利用多媒体展示一些生活中常见的机械零件，引导学生关注这些零件的形状和结构。
2. 知识讲解（10分钟）讲解制图的基本知识，包括图线的种类、线型、线宽等，并强调制图标准和规范。
3. 例题讲解（15分钟）选取一个简单零件图为例，讲解图线的绘制方法和步骤，引导学生学会使用制图工具。
4. 随堂练习（15分钟）让学生根据所学知识，现场绘制一个简单零件图，教师巡回指导。
6. 互动交流（5分钟）让学生展示自己的作品，互相交流心得，教师点评并给予鼓励。
七、作业设计1. 作业题目：绘制一个简单轴测图。
2. 答案：根据所学知识，参照教材示例，完成作业。
八、课后反思及拓展延伸1. 反思：本节课学生的掌握情况，对教学难点和重点的把握程度。
2. 拓展延伸：鼓励学生课后查阅相关资料，了解更多制图知识，提高制图水平。
整个教学过程注重实践与理论相结合，让学生在实际操作中掌握制图知识，提高制图能力。
通过严谨的用词和流畅的段落衔接，使学生在轻松愉快的氛围中学习机械制图。
重点和难点解析：1. 教学难点与重点的设定2. 例题讲解的详细步骤3. 随堂练习的组织与指导4. 作业设计的难易程度与答案解析5. 课后反思及拓展延伸的实施详细补充和说明：一、教学难点与重点的设定教学难点与重点是教学过程中的核心，需要准确把握。
机械制图教学设计10个
《机械制图》课程教学设计一1.学习需要分析图样是生产过程中的重要技术资料和主要依据。
要完整、清晰、准确地绘制出机械图样，除需要有耐心细致和认真负责的工作态度外，还必须遵守国家标准《技术制图》和《机械制图》中的各项规定。
2.教案首页设计3.教学过程设计4、板书设计《机械制图》教学设计二1.学习需要分析图样是生产过程中的重要技术资料和主要依据。
要完整、清晰、准确地绘制出机械图样，除需要有耐心细致和认真负责的工作态度外，还要求掌握正确的作图方法、熟练地使用绘图工具。
2.教案首页设计3.教学过程设计4、板书设计《机械制图》课程教学设计三1.学习需要分析在生产实际中，设计和制造部门普遍使用图形来表达物体，而工程图样是使用投影的方法获得的。
2.教案首页设计3.教学过程设计4、板书设计《机械制图》课程教学设计四1.学习需要分析空间的任何几何形体都是由点、线、面三要素组成,掌握点、线、面的投影特性和投影规律是学习本课程的关键。
2.教案首页设计3.教学过程设计表2 教学过程设计表4、板书设计《机械制图》课程教学设计五1.学习需要分析空间的任何几何形体都是由点、线、面三要素组成,掌握点、线、面的投影特性和投影规律是学习本课程的关键。
2.教案首页设计3.单元课教学过程设计4、板书设计《机械制图》课程教学设计六1.学习需要分析培养同学的空间想象能力和利用二维图形表达三维物体的思维方法是学习制图课的关键，是画复杂形体三视图的基础。
机器中的零件可以看成是在基本体的基础上叠加切割或者综合形成，因此本节开始学习基本体，为复杂形体的学习奠定基础。
2.教案首页设计3.单元课教学过程设计4、板书设计《机械制图》课程教学设计七1.学习需要分析为讨论比较复杂形体的视图的画法和看图方法奠定了必要的基础。
2.教案首页设计3.单元课教学过程设计4、板书设计《机械制图》课程教学设计八1.学习需要分析为学生熟悉和掌握绘制、阅读机械图样以及图解空间几何问题打下坚实的理论基础。
2024精选《机械制图》教案完整版
2024精选《机械制图》教案完整版一、教学内容1. 制图基本知识（第一章）图纸幅面、比例、字体、线条及其应用。
尺寸标注、几何作图、平面图形的画法。
2. 投影作图（第二章）点、线、面的投影。
立体及其表面交线的投影。
组合体的视图及尺寸标注。
二、教学目标1. 理解并掌握制图的基本知识和方法。
2. 学会运用投影原理进行物体三视图的绘制。
3. 能够阅读和绘制简单的机械图纸。
三、教学难点与重点教学难点：1. 空间想象力在绘制三视图中的应用。
2. 组合体视图的绘制及尺寸标注。
教学重点：1. 制图基本知识和技能的掌握。
2. 投影原理在机械制图中的应用。
四、教具与学具准备1. 教具：多媒体教学设备、实物模型、制图板、丁字尺、三角板等。
2. 学具：制图板、丁字尺、三角板、绘图铅笔、橡皮、直尺等。
五、教学过程1. 导入新课（10分钟）通过展示实际机械零件图纸，引入本节课的教学内容，激发学生学习兴趣。
对比不同类型的图纸，让学生初步了解制图的基本知识。
2. 知识讲解（20分钟）讲解图纸幅面、比例、字体、线条等基本知识。
结合实际图纸，讲解尺寸标注、几何作图、平面图形的画法。
3. 例题讲解（30分钟）通过投影仪展示点、线、面的投影例题，引导学生运用投影原理进行作图。
选取典型组合体模型，讲解其视图绘制及尺寸标注。
4. 随堂练习（20分钟）让学生根据所学知识，绘制简单的平面图形。
指导学生绘制组合体的三视图，并进行点评。
鼓励学生提问，解答学生在练习过程中遇到的问题。
六、板书设计1. 制图基本知识框架。
2. 投影原理及其应用。
3. 组合体视图绘制步骤及示例。
七、作业设计1. 作业题目：绘制给定平面图形，标注尺寸。
根据实物模型，绘制三视图并标注尺寸。
2. 答案：平面图形绘制要求线条清晰、尺寸准确。
三视图绘制要求符合投影原理，标注完整。
八、课后反思及拓展延伸1. 反思：针对学生的薄弱环节，调整教学方法，提高教学效果。
2. 拓展延伸：鼓励学生课后参观机械加工车间，了解实际制图应用。
(完整版)机械制图教案(全)
零件尺寸标注技巧和方法
正确选择尺寸基准
设计基准和工艺基准。
合理标注尺寸
重要尺寸直接注出；避免注成封闭尺寸链；按加工顺序标注尺寸； 考虑测量方便。
简化标注
满足正确、清晰、齐全、合理的前提下，力求简化，以提高图样 的易读性。
阅读零件图方法和步骤
看标题栏
了解零件的名称、材料、比例等。
分析视图
分析零件各部分的形状、结构特点及相对位置关系。
掌握尺寸的组成要素，包括尺寸界线、 尺寸线、箭头或斜线、尺寸数字等。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
03
投影基础与三视图
投影法分类及正投影特性
投影法分类
中心投影法和平行投影法。其中， 平行投影法又分为斜投影法和正投 影法。
正投影特性
真实性、积聚性、类似性。正投影 图能准确地表达物体的形状、大小 和方位，且作图简便，度量性好， 因此在工程上广泛应用。
02
03
图纸幅面
根据图纸的大小选择合适 的图纸幅面，如A0、A1、 A2、A3、A4等。
图纸格式
了解并掌握国家标准规定 的图纸格式，包括图框线、 对中符号、看图方向符号 等。
标题栏
熟悉标题栏的组成和内容， 包括单位名称、图名、图 号、比例、签名等。
比例、字体和图线
比例
理解比例的概念，掌握常 用比例及其表示方法，如 1:1、2:1、1:2等。
时间安排
本课程总学时为32学时，其中理论教学24学时，实践教学8学 时。具体安排如下：前8学时为机械制图基本知识介绍；接下来 16学时为投影原理与视图表达；最后8学时为实践训练与课程 总结。
REPORT
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绪论一、本课程的研究对象1、图样的定义在工程技术中，为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理、标准或有关规定画出的图形，叫做图样。
2、《机械制图》是研究阅读和绘制机械图样的原理和方法一门重要技术基础课。
3、主要内容（1）制图的基本规定（2）几何作图（3）正投影法与三视图（4）轴侧图（5）组合体视图（6）图样的基本表示法（7）常用件的特殊表示法（8）零件图（9）装配图二、本课程的目的和任务1、掌握正投影法的基本理论及其应用；2、掌握阅读和绘制机械图样的基本知识、基本方法和技能；3、培养对空间想象和形象思维能力；4、了解计算机绘图的基本知识；5、培养耐心细致的工作作风，严肃认真的工作态度。
三、本课程的学习方法1、严格遵守国家标准《技术制图》、《机械制图》和有关的技术标准；2、掌握正确的看图和画图方法；3、反复实践，提高看图和画图技能。
单元 1 绘制平面图形1.1 绘图工具及其使用一、图板二、丁字尺三、三角板四、圆规和分规五、曲线板六、比例尺引言前面我们讲述了常用绘图工具的作用及使用方法和注意点,那么在实际的绘图工作中我们应如何使用工具正确的绘图呢?教学内容正文线段的等分法一、平行线法二、分规试分法圆的等分法一、圆的六等分二、圆的五等分三、圆的任意等分椭圆的画法椭圆的长轴和短轴：两条相互垂直而且对称的轴。
椭圆的几何性质：自椭圆上任意一点到两定点（焦点）的距离之和恒等于椭圆的长轴。
椭圆的画法1、理论画法：（同心圆法）2、近似画法：（四心圆法）求出画椭圆的四个圆心和直径，用四段圆弧近似地代替椭圆。
已知：长轴 AB短轴 CD（1）画出相互垂直的且平分的长轴AB和短轴CD；（2）连接AC，并在AC上取CF=OA-OC；（3）作AE的中垂线，与长、短轴分别交于O1、O2，再作对称点O3、O4；（4）以O1、O2、，O3、O4各点为圆心，O1A、O2C、O3B、O4D为半径，分别画弧，即得近似的椭圆。
注意：取线段要准确，四段圆弧两两相接于1、2、3、4点，必须注意连接处的光滑过渡。
具体作图如下图：斜度和锥度一、斜度1、斜度的概念:指一直线(平面)相对与另一条直线(或平面)的倾斜程度，其大小用该两直线（或平面）的夹角的正切值来表示。
斜度 = tanα = CA/AB = H/L斜度 = （H-h）/L2、斜度的画法3、斜度的标注：二、锥度1、锥度的概念：指正圆锥体底圆直径与锥高之比。
如果是圆锥台则是上下底圆直径之差与锥台高度之比。
锥度 = 2tanα= D/L = D-d/L2、锥度的画法3、锥度的标注圆弧连接一、圆弧连接的概念圆弧连接:用一圆弧光滑地连接相连相邻两已知线段。
二、圆弧连接的作图方法1、圆弧连接的实质：就是要使连接圆弧与相邻线段相切。
2、圆弧连接的目的：达到光滑连接的要求3、作图步骤：（1）求连接圆弧的圆心；（2）找出连接点即切点的位置；（3）在两连接点之间作出连接圆弧。
1、两直线之间的圆弧连接2、直线与圆弧间的圆弧连接3、两圆弧间的圆弧连接平面图形的画法一、尺寸分析平面图形中的尺寸，根据尺寸所起的作用不同，分为定形尺寸和定位尺寸两类。
而在标注和分析尺寸时，首先必须确定基准。
1、基准所谓基准就是标注尺寸的起点。
一般平面图形常用的基准有以下几种：（1）对称中心线；（2）主要的垂直或水平轮廓线；（3）较大的圆的中心线，较长的直线等。
（如P26 图1-37）2、定形尺寸凡确定图形中各部分几何形状大小的尺寸。
如：直线段的长度，倾斜线的角度，圆或圆弧的直径和半径等。
（分析讲解图2-21手柄）3、定位尺寸凡确定图形中各组成部分与基准之间相对位置的尺寸。
（分析讲解图2-21手柄）注意：分析讲解图中既起定形又起定位作用的尺寸（可以让学生在学习过定形、定位尺寸之后自行找出）。
二、线段分析平面图形中的线段或（圆弧）按照所给的尺寸齐全与否可以分为三类：1、已知弧：凡具有完整的定形尺寸（Φ及R）和定位尺寸（圆心的两个定位尺寸），能直接画出的圆弧，称为已知弧。
2、中间弧：仅知道圆弧的定形尺寸和和圆心的一个定位尺寸，需借助与其一端相切的已知线段，求出圆心的另一定位尺寸，然后才能画出的圆弧，称为中间弧。
3、连接弧：只有定形尺寸而无定位尺寸，需借助与其两端相切的线段，求出圆心后才能画出的圆弧，称为连接弧。
三、画图步骤1、画出基准线；2、画出已知线段；3、画出中间线段；4、画出连接线段§1-1 图纸幅面和格式GB/T4457.4-2002的含义:GB:表示国标；T4457.4:表示推荐使用的文件号为4457.4；2002:表示2002年发布使用的。
一、图纸幅面要采用国家标准规定的幅面尺寸B×L二、图框格式和尺寸1、图框格式在图纸上必须用粗实线画出图框。
图框有两种格式：不留装订边和留装订边。
同一产品中所以图样均应采用同一种格式。
2、图框尺寸不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。
三、标题栏和明细栏标题栏一般应位于图纸的右下角。
四、看图方向的规定为了利用预先印制好的图纸，允许将图纸逆时针旋转90°。
为了使图样复制和缩微摄影时定位方便，应在图纸各边长比例一、术语比例：图形与其实物相应要素的线性尺寸之比。
1、原值比例比值为1的比例，即1:1；2、放大比例比值大于1的比例，如2:1等；3、缩小比例比值小于1的比例，如1:2等。
二、比例系列三、标注方法四、选择比例的原则图线一、基本线型二、图形的尺寸2mm之间选择，细线的宽度为图线分粗、细两种。
粗线的宽度d可在0.5~~b/2。
三、图线的应用四、图线的画法1、间隙除非另有规定，两条平行线之间的最小间隙不得小于00.7mm。
2、相交虚线以及各种点画线相交时应恰当地相交于线，而不应相交于点或间隙。
3、图线接头处的画法4、图线重叠时的画法当两种或两种以上图线重叠时，应按以下顺序优先画出所需的图线：可见轮廓线→不可见轮廓线→轴线和对称中心线→双点画线。
尺寸注法一、基本规则（出示板图、挂图）1、机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关；2、图样中的尺寸以毫米为单位时不需标注单位，如果使用其它单位，则需要说明相应的计量单位；3、图样中所标注的尺寸为该图所示机件的最终完工尺寸，否则应另加说明；4、机件的每一尺寸，一般只标注一次，并应标注在反映结构最清晰的图上。
二、尺寸数字、尺寸线和尺寸界限1、尺寸数字（1）线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。
（2）线性尺寸数字一般应按图1-15a所示的方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时可按图1-15b的形式标注。
2、尺寸线（1）尺寸线用细实线绘制，用以表示所注尺寸的方向。
尺寸线的终端结构有两种形式——箭头和斜线两种；①箭头如图所示。
②斜线斜线用细实线绘制。
当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互垂直。
当尺寸线与尺寸界线相互垂直时，同一张图样中只能采用一种尺寸线终端形式。
3、尺寸界线（1）尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出，也可利用轮廓线、轴线或对称中心线作尺寸界线；4mm为宜）；（2）尺寸界线一般应与尺寸线垂直并略超过尺寸线（通常以3~~在特殊情况下也可以不相垂直，但两尺寸界线必须相互平行。
三、常见的尺寸注法：（重点）1、圆的尺寸注法2、圆弧的尺寸注法（1）圆弧的半径（2）圆弧的长度3、球的尺寸注法4、角度的尺寸注法5、小尺寸的标注6、对称图形尺寸注法7、光滑过渡处的尺寸注法8、正方形结构的尺寸注法9、尺寸标注的注意事项（1）在进行尺寸标注时，尺寸数字不可被任何图线所通过；否则必须将该图线断开。
（2）标注参考尺寸时，应将尺寸数字加上圆括弧。
（3）标注板状零件的厚度时，可在尺寸数字前加注符号“t”。
四、特定要求的尺寸注法五、简化的尺寸注法单元2 投影法与投影图2.1投影法的概念投影法：从物体和投影的对应关系中，总结出了用投影原理在平面上表达物体形状的方法。
投影法可分为两大类：中心投影法、平行投影法。
一、中心投影法二、平行投影法2.2 正投影法一、正投影的基本性质1、类似性：当线段或平面与投影面倾斜时，其线段投影小于实长；平面的投影为小于实形的类似形。
2、不变性：当线段或平面与投影面平行时，其反映实长或实形投影。
3、积聚性：当线段或平面与投影面平行时，投影积聚。
4、从属性和定比性：二、多面正投影图单元 3 点、直线、平面的投影3.1 点的投影图一、点的投影特性：点的投影永远是点。
二、点的投影标记三、点的三面投影四、点的投影规律五、点的坐标A点到W面的距离为X的坐标值A点到H面的距离为Z的坐标值A点到V面的距离为Y的坐标值六、点的投影与坐标水平面投影a由A点的x、y两坐标确定。
正面投影a´由A点的x、z两坐标确定。
侧面投影a´´由A点的y、z两坐标确定。
七、两点的相对位置X坐标确定左右相对位置 X值大者在左边Y坐标确定前后相对位置 Y值大者在左边Z坐标确定上下相对位置 Z值大者在左边八、重影点的投影当空间两点的某两个坐标值相等时，该两点处于某一投影面的同一投射线上，则这两点对该投影面的投影重合于一点。
空间两点的同面投影重合于一点的性质，称为重影性，该两点称为重影点。
3.2 直线的投影一、直线在绘制直线的投影图时，只要作出直线上任意两点的投影，再将两点的同面投影连接起来，即得到直线的三面投影。
二、直线的投影特性1、直线倾斜于投影面：投影具有收缩性，投影变短线。
2、直线平行于投影面：投影具有真实性，投影实长现。
3、直线垂直于投影面：投影具有积聚性，投影聚一点。
三、直线在三投影面体系中的投影特性（1）一般位置直线：对于三个投影面均处于倾斜位置；（2）投影面平行线：平行于一个投影面，而与另外两投影面倾斜。
（3）投影面垂直线：垂直于一个投影面，而平行于另外两投影面。
1、一般位置直线投影特性：（1）在三个投影面上的投影均是倾斜直线；（2）投影长度均小于实长。
2、投影面平行线（1）三种位置正平线：平行于V面的直线；水平线：平行于H面的直线；侧平线：平行于W面的直线。
（2）投影特性：①在所平行的投影面上的投影为一段反映实长的斜线；②在其他两个投影面上的投影分别平行于相应的投影轴，长度缩短。
3、投影面垂直线（1）三种位置正垂线：垂直于V面的直线；铅垂线：垂直于H面的直线；侧垂线：垂直于W面的直线。
（2）投影特性：①在所垂直的投影面上的投影积聚为一点；②在其他两个投影面上的投影分别平行于相应的投影轴，且反映实长。
3.3平面的投影一、平面的三面投影将平面进行投影时，可根据平面的几何形状特点及其对投影面的相对位置，找出能够决定平面的形状、大小和位置的一系列点来，然后作出这些点的三面投影并连接这些点的同面投影，即得到平面的三面投影。
