备考2019年高考物理一轮复习文档：第十一章 第2讲 变压器 电能的输送 练习

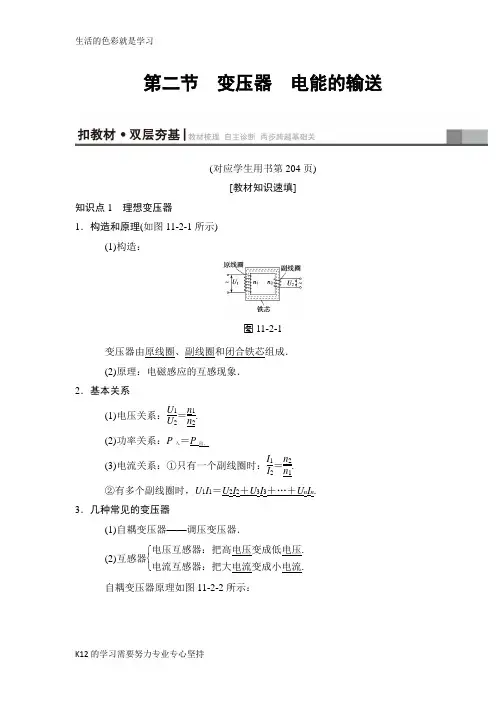

[推荐学习]2019高三物理人教版一轮教师用书：第11章 第2节 变压器 电能的输送 Word版含解
![[推荐学习]2019高三物理人教版一轮教师用书：第11章 第2节 变压器 电能的输送 Word版含解](https://img.taocdn.com/s3/m/92f338c4b8f67c1cfad6b841.png)
第二节 变压器 电能的输送(对应学生用书第204页)[教材知识速填]知识点1 理想变压器1．构造和原理(如图11-2-1所示)(1)构造：图11-2-1变压器由原线圈、副线圈和闭合铁芯组成． (2)原理：电磁感应的互感现象． 2．基本关系(1)电压关系：U 1U 2＝n 1n 2.(2)功率关系：P 入＝P 出．(3)电流关系：①只有一个副线圈时：I 1I 2＝n 2n 1.②有多个副线圈时，U 1I 1＝U 2I 2＋U 3I 3＋…＋U n I n . 3．几种常见的变压器(1)自耦变压器——调压变压器．(2)互感器⎩⎨⎧电压互感器：把高电压变成低电压.电流互感器：把大电流变成小电流.自耦变压器原理如图11-2-2所示：图11-2-2若AX为输入端，触头a向上移动时，副线圈匝数N2增加，输出电压升高．易错判断(1)变压器能改变交变电流的电压，不能改变交变电流的频率．(√)(2)正常工作的变压器当副线圈与用电器断开时，副线圈两端无电压．(×)(3)变压器副线圈并联更多的用电器时，原线圈输入的电流随之减小．(×)知识点2远距离输电1．输电过程(如图11-2-3所示)图11-2-32．电压损失(1)ΔU＝U－U′(2)ΔU＝IR3．功率损失(1)ΔP＝P－P′(2)ΔP＝I2R＝ΔU2 R4．输送电流(1)I＝PU(2)I＝U－U′R5．减少输电线上电能损失的方法(1)减小输电导线的电阻R线．由R线＝ρLS知，可采用加大导线的横截面积、采用电阻率小的材料做导线．(2)减小输电导线中的电流．在输电功率一定的情况下，根据P＝UI，要减小电流，必须提高输电电压．易错判断(1)增大输电导线的横截面积不利于减少输电过程中的电能损失．(×)(2)高压输电是通过减小输电电流来减少电路的发热损耗．(√)(3)在输送电压一定时，输送的电功率越大，输电过程中的电能损失越大．(√)[教材习题回访]考查点：变压器的原理1．(沪科版选修3－2 P75T3改编)图11-2-4为一理想变压器，其原、副线圈匝数之比n1∶n2＝4∶1，原线圈两端连接光滑导轨，副线圈与电阻R组成闭合电路．当直导线MN在匀强磁场中沿导轨向左匀速切割磁感线时，电流表的示数是10 mA，那么电流表的示数是()图11-2-4A．40 mA B．0C．10 mA D．2.5 mA[答案]B考查点：互感器的原理2．(粤教版选修3－2 P59T4改编)如图11-2-5所示，P是电压互感器，Q是电流互感器，如果两个互感器的变压比和变流比都是50，电压表的示数为220 V，电流表的示数为3 A，则输电线路中的电压和电流分别是()图11-2-5A．11 000 V150 A B．1 100 V15 AC．4.4 V16.7 A D．4.4 V0.06 A[答案]A考查点：远距离高压输电问题3．(人教版选修3－2 P50 T3改编)从发电站输出的功率为220 kW，输电线的总电阻为0.05 Ω，用110 V和11 kV两种电压输电．两种情况下输电线上由电阻造成的电压损失之比为()A．100∶1 B．1∶100C．1∶10 D．10∶1[答案]A考查点：变压器的动态分析问题4．(人教版选修3－2 P44 T5改编)如图11-2-6所示的电路中，变压器为理想变压器，a、b接在电压有效值不变的交流电源两端，R0为定值电阻，R为滑动变阻器．现将变阻器的滑片从一个位置滑动到另一位置，观察到电流表A1的示数增大了0.2 A，电流表A2的示数增大了0.8 A，则下列说法正确的是()图11-2-6A．电压表V1示数增大B．电压表V2、V3示数均增大C．该变压器起升压作用D．变阻器滑片是沿c→d的方向滑动[答案]D(对应学生用书第205页)理想变压器的基本关系[题组通关]1.如图11-2-7所示，理想变压器的原线圈接在u ＝2202sin 100πt (V)的交流电源上，副线圈接有R ＝55 Ω的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想电表．下列说法正确的是( )图11-2-7A ．原线圈的输入功率为220 2 WB ．电流表的读数为1 AC ．电压表的读数为110 2 VD ．副线圈输出交流电的周期为50 sB [理想变压器原线圈两端电压的有效值为U 1＝220 V ，由U 1U 2＝n 1n 2得U 2＝n 2U 1n 1＝110 V ，即电压表的读数为110 V ，通过负载电阻的电流I 2＝U 2R ＝11055 A ＝2 A ，则副线圈的输出功率P ＝U 2I 2＝110×2 W ＝220 W ，原线圈的输入功率等于副线圈的输出功率，为220 W ，故选项A 、C 错误． 由n 1I 1＝n 2I 2得I 1＝n 2I 2n 1＝1 A ，即电流表的读数为1 A ，选项B 正确．由u ＝2202sin 100πt (V)可知，角速度ω＝100π rad/s ，原线圈所接交流电的周期T ＝2πω＝0.02 s ，副线圈输出交流电的周期不变，仍为0.02 s ，选项D 错误．]2．(2016·全国Ⅰ卷)一含有理想变压器的电路如图11-2-8所示，图中电阻R 1、R 2和R 3的阻值分别为3 Ω、1 Ω和4 Ω，○A 为理想交流电流表，U 为正弦交流电压源，输出电压的有效值恒定．当开关S 断开时，电流表的示数为I ；当S 闭合时，电流表的示数为4I .该变压器原、副线圈匝数比为( )图11-2-8A ．2B ．3C ．4D ．5B [设原、副线圈的匝数比为k ，根据变压器匝数比与电流成反比的关系，则原线圈电流为I 时，副线圈电流为kI ；原线圈电流为4I 时，副线圈电流为4kI .根据变压器的输入功率等于输出功率得 UI －I 2R 1＝(kI )2(R 2＋R 3) 4UI －(4I )2R 1＝(4kI )2R 2 联立两式代入数据解得k ＝3 选项B 正确．](2018·黄冈模拟)如图所示，一理想变压器的原线圈接在电压有效值为220 V 的正弦式交流电源上，两副线圈匝数分别为n 2＝16，n 3＝144，通过理想二极管(具有单向导电性)、单刀双掷开关与一只“36V18 W”的灯泡相连(灯泡电阻不变)，当开关接1时，灯泡正常发光，则下列说法中不正确的是()A．原线圈的匝数为880B．当开关接2时，灯泡两端电压的有效值为20 2 VC．当开关接2时，灯泡消耗的功率约为18 WD．当开关接2时，灯泡消耗的功率约为11 WC[由n1n3＝U1U L得n1＝880，所以选项A正确；当开关接2时，有n1n2＋n3＝U1U，解得U＝40 V，设交流电的周期为T，由U2R·T2＝U′2R T，可得灯泡两端电压的有效值为U′＝20 2 V，灯泡电阻为R＝U2LP L＝72 Ω，灯泡消耗的实际功率为P＝U′2R＝1009W≈11 W，即选项C错误，B、D正确．]1．匝数比不变的情况(如图11-2-9所示)(1)U 1不变，根据U 1U 2＝n 1n 2，输入电压U 1决定输出电压U 2，可以得出不论负载电阻R 如何变化，U 2不变．图11-2-9(2)当负载电阻发生变化时，I 2变化，根据输出电流I 2决定输入电流I 1，可以判断I 1的变化．(3)I 2变化引起P 2变化，根据P 1＝P 2，可以判断P 1的变化． 2．负载电阻不变的情况(如图11-2-10所示)图11-2-10(1)U 1不变，n 1n 2发生变化，U 2变化．(2)R 不变，U 2变化，I 2发生变化．(3)根据P 2＝U 22R 和P 1＝P 2，可以判断P 2变化时，P 1发生变化，U 1不变时，I 1发生变化． [多维探究]考向1 匝数比不变、负载变化的情况1．(2018·淄博模拟)如图11-2-11所示，理想变压器原、副线圈接有额定电压均为20 V 的灯泡a 和b .当输入u ＝2202sin 100πt (V)的交变电压时，两灯泡均能正常发光．设灯泡不会被烧坏，下列说法正确的是( )图11-2-11A ．原、副线圈匝数比为11∶1B ．原、副线圈中电流的频率比为11∶1C ．当滑动变阻器的滑片向下滑少许时，灯泡b 变亮D ．当滑动变阻器的滑片向下滑少许时，灯泡a 变亮[题眼点拨] “两灯泡均能正常发光”可求出原线圈两端电压． D [两灯均正常发光，则原线圈输入的电压为：U 1＝U －U 灯＝(220－20) V ＝200 V ，副线圈电压：U 2＝U 灯＝20 V ，根据理想变压器变压比：n 1n 2＝U 1U 2＝20020＝101，故A 错误；变压器不改变交流电的频率，即频率比为1∶1，故B 错误；当滑动变阻器的滑片向下滑少许时，阻值减小，副线圈电流变大，根据n 1n 2＝I 2I 1，可知原线圈电流变大，灯泡a 分担的电压变大，原线圈输入的电压变小，所以灯泡a 变亮，b 变暗，故C 错误，D 正确．] 考向2 匝数比改变，负载不变的情况2．(多选)如图11-2-12所示，电路中的变压器为理想变压器，S 为单刀双掷开关，U 1为加在原线圈两端的交变电压，I 1、I 2分别为原、副线圈中的电流．下列说法中正确的是( )【导学号：84370476】图11-2-12A ．保持U 1不变，S 由b 切换到a ，则R 上消耗的功率减小B ．保持U 1不变，S 由a 切换到b ，则I 2减小C ．保持U 1不变，S 由b 切换到a ，则I 1增大D ．保持U 1不变，S 由a 切换到b ，则变压器的输入功率增大BC [S 由b 切换到a 时，副线圈匝数增多，则输出电压U 2增大，电流I 2增大，R 消耗的功率增大，由变压器功率关系可知，其输入功率也增大，故I1增大．S由a切换到b时，副线圈匝数减少，则输出电压U2减小，输出电流I2减小，所以根据P2＝I2U2，P2减小；又因P1＝P2，所以变压器输入功率减小．由以上分析可知，正确选项为B、C.]考向3负载和匝数比都变化的情况3．(多选)(2018·太原模拟)如图11-2-13所示，理想变压器的原线圈接u＝U0co100πt 的交变电流，副线圈接有可调电阻R，触头P与线圈始终接触良好，下列判断正确的是()图11-2-13A．交变电流的频率为50 HzB．若仅将触头P向A端滑动，则电阻R消耗的电功率增大C．若仅使电阻R增大，则原线圈的输入电功率增大D．若使电阻R增大的同时，将触头P向B端滑动，则通过原线圈的电流一定减小[题眼点拨]①“仅使P向A滑动”说明与R并联的副线圈匝数变多；②“仅使电阻R增大”，由P＝U2R说明变压器的输出功率变小．ABD[根据ω＝2πf可得ω＝2πf＝100π rad/s，解得f＝50 Hz，A正确；若仅将触头P向A端滑动，则副线圈匝数增大，根据U1U2＝n1n2可得副线圈输入电压增大，即R两端的电压增大，根据P＝U2R可得电阻R消耗的电功率增大，B正确；若仅使电阻R增大，R两端电压不变，根据P＝U2R可得电阻R消耗的功率减小，即副线圈消耗的功率减小，所以原线圈输入功率减小，C错误；若使电阻R增大的同时，将触头P向B端滑动，根据U1 U2＝n1n2可得副线圈两端的电压减小，根据I＝UR可得通过R的电流减小，即副线圈中的电流减小，根据公式I1I2＝n2n1，原线圈中的电流一定减小，D正确．]远距离输电1．理清三个回路图11-2-14(1)电源回路：该回路中，通过线圈1的电流I1等于发电机中的电流I机；线圈1两端的电压U1等于发电机的路端电压U机；线圈1输入的电功率P1等于发电机输出的电功率P机．(2)输送回路：I2＝I3＝I线，U2＝U3＋ΔU，P2＝ΔP＋P3.(3)用户回路：I4＝I用，U4＝U用，P4＝P用．2．抓住两个联系(1)理想的升压变压器联系了电源回路和输送回路，由理想变压器原理可得：线圈1(匝数为n 1)和线圈2(匝数为n 2)中各个量间的关系是：U 1U 2＝n 1n 2，I 1n 1＝I 2n 2，P 1＝P 2.(2)理想的降压变压器联系了输送回路和用户回路，由理想变压器原理可得：线圈3(匝数为n 3)和线圈4(匝数为n 4)中各个量间的关系是：U 3U 4＝n 3n 4，I 3n 3＝I 4n 4，P 3＝P 4. 3．理解两个损失(1)电压损失：ΔU ＝I 线R 线． (2)功率损失：P 损＝I 2线R 线＝ΔU 2R 线.4．掌握一个守恒能量守恒关系式：P 1＝P 线损＋P 用户．[母题] 如图11-2-15为远距离输电示意图，两变压器均为理想变压器，升压变压器T 的原、副线圈匝数分别为n 1、n 2，在T 的原线圈两端接入一电压u ＝U m sin ωt 的交流电源，若输送电功率为P ，输电线的总电阻为2r ，不考虑其他因素的影响，则输电线上损失的电功率为( )图11-2-15A ．⎝ ⎛⎭⎪⎫n 1n 2U 2m 4rB ．⎝ ⎛⎭⎪⎫n 2n 1U 2m 4rC ．4⎝ ⎛⎭⎪⎫n 1n 22⎝ ⎛⎭⎪⎫P U m 2rD ．4⎝ ⎛⎭⎪⎫n 2n 12⎝ ⎛⎭⎪⎫P U m 2r【自主思考】(1)计算输电线上损失功率的公式是什么？ [提示] P 损＝I 22R 线．(2)公式I 2＝PU 2中，U 2是最大值，还是有效值？[提示] 有效值．C [升压变压器T 的原线圈两端电压的有效值为U 1＝U m2；由变压关系可得U1U2＝n1n2，则U2＝n2U m2n1；因为输送电功率为P，输电线中的电流为I2＝PU2＝2n1Pn2U m，则输电线上损失的电功率为ΔP＝I22(2r)＝4n21P2rn22U2m，故选项C正确．][母题迁移]迁移1远距离输电与变压器的动态分析相结合1．(多选)(2018·德州模拟)如图11-2-16所示是发电厂通过升压变压器进行高压输电，接近用户端时再通过降压变压器降压给用户供电的示意图，图中变压器均可视为理想变压器，图中电表均为理想交流电表．设发电厂输出的电压一定，两条输电线总电阻用R0表示，并且电阻不变，变阻器R相当于用户用电器的总电阻．当用电器增加时，相当于R变小，则当用电进入高峰时()【导学号：84370477】图11-2-16A．电压表V1、V2的读数均不变，电流表A2的读数增大，电流表A1的读数减小B．电压表V3、V4的读数均减小，电流表A2的读数增大，电流表A3的读数增大C．电压表V2、V3的读数之差与电流表A2的读数的比值不变D．线路损耗功率增大BCD[因为输入电压和变压器匝数比都不变，所以电压表V1、V2的读数均不变，用电高峰期，电阻减小，电流增大，根据电流与匝数成反比知电流都增大，故A错误；输电线上的电压损失增大，故电压表V3、V4的读数均减小，电流表A2的读数增大，电流表A3的读数增大，故B正确；电压表V2、V3的读数之差与电流表A2的读数的比值不变，等于输电线的电阻值，故C正确；因为输电线上的电流增大，所以线路损耗的功率增大，故D正确．故选：BCD.]迁移2远距离输电与互感器相结合2．(多选)(2018·青岛模拟)如图11-2-17所示为某小型电站高压输电示意图，变压器均为理想变压器，发电机输出功率为20 kW.在输电线路上接入一个电流互感器，其原、副线圈的匝数比为1∶10，电流表的示数为1 A，输电线的总电阻为10 Ω，则下列说法正确的是()图11-2-17A．采用高压输电可以增大输电线中的电流B．升压变压器的输出电压U2＝2 000 VC．用户获得的功率为19 kWD．将P下移，用户获得的电压将增大BC[根据高压输电原理，提高输电电压，输电电流减小，A错误；根据电流互感器的原理，输电电流：I输＝101×1 A＝10 A，输电电压：U2＝PI＝20×10310V＝2 000 V，B正确；输电线上的功率损失：P损＝I2R＝102×10 W ＝1 kW，用户获得的功率为：P用＝P输－P损＝20 kW－1 kW＝19 kW，C 正确；将P下移，降压变压器原线圈匝数增加，根据变压器的变压规律，副线圈的电压减小，用户获得的电压将减小，D错误．故选BC.]迁移3远距离输电与传感器相结合3．(多选)如图11-2-18甲为远距离输电示意图，变压器均为理想变压器，升压变压器原、副线圈匝数比为1∶100，其输入电压如图乙所示，远距离输电线的总电阻为100 Ω.降压变压器右侧部分为一火警报警系统原理图，其中R1为一定值电阻，R2为用半导体热敏材料制成的传感器，当温度升高时其阻值变小．电压表V显示加在报警器上的电压(报警器未画出)．未出现火警时，升压变压器的输入功率为750 kW，则下列说法中正确的有()图11-2-18A．降压变压器副线圈输出的交变电流频率为50 HzB．远距离输电线路损耗功率为180 kWC．当出现火警时，电压表V的示数变小D．当出现火警时，输电线上的电流变小AC[由题图乙知交变电流的周期为0.02 s，所以频率为50 Hz，A正确；由题图乙知升压变压器输入电压有效值为250 V，根据变压比公式知升压变压器副线圈两端电压为25 000 V，所以输电线中的电流为30 A，输电线损失的电压为ΔU＝IR＝30×100 V＝3 000 V，输电线路损耗功率为ΔP ＝ΔU·I＝90 kW，B错误；当出现火警时传感器R2阻值减小，降压变压器副线圈中电流增大，输电线上电流变大，电压变大，降压变压器输入、输出电压都变小，定值电阻的分压增大，电压表V的示数变小，C正确，D 错误．]。
2019版高考物理一轮复习 第十一章 交变电流 传感器 11.2 变压器 电能的输送
K12教育课件
42
流电压u的表达式u=51sin(100πt) V,故选项C错误;RT的温度升高时,阻值减小,电流表的示 数变大,电压表示数不变,故选项D正确。
K12教育课件
43
【迁移训练】
K12教育课件
44
迁移1:匝数比不变,负载改变 (2018·珠海模拟)如图,理想变压器原线圈输入电压u=Umsin ωt,副线圈电路中R0为定值
4
【微点拨】
1.关于理想变压器的四点说明: (1)变压器不能改变直流电压。 (2)变压器只能改变交变电流的电压和电流,不能改变 交变电流的频率。
(3)理想变压器本身不消耗电能。 (4)理想变压器基本关系中的U1、I1、U2、I2均为有效值。
K12教育课件
5
2.升压变压器和降压变压器:
,若n1>n2,则U1>U2,为降压变压器;若n1<n2,则 U1<U2,为升压变压器。
32
A.9∶1∶4 C.3∶1∶2
B.6∶1∶2 D.3∶2∶1
K12教育课件
33
【解析】选C。两个副线圈的输出功率为P2=I2R+I2·2R =3I2R,根据输入功率等于输出功率有U1I=3I2R,解得U1= 3IR,两个副线圈的电压分别为U2=IR,U3=I·2R,根据电压与匝数成正比,有 n1∶n2∶n3=U1∶U2∶U3=3IR∶IR∶ 2IR=3∶1∶2,故C项正确,A、B、D项错误。
K12教育课件
38
考点2 理想变压器的动态分析 【典题探究】
【典例2】(多选)(2016·海南高考)图甲中,理想变压器的原、副线圈的匝数比为4∶1,RT 为阻值随温度升高而减小的热敏电阻,R1为定值电阻,电压表和电流表均为理想交流电 表。原线圈所接电压u随时间t按正弦规律变化,如图乙所示。下列说法正确的是
2019届高三人教版物理一轮复习课件：第十一章 第2节 变压器、电能的输送
2．(08787112)(人教版选修 3－2 P43 科学漫步改编)(多选) 如图 所示，L1、L2 是高压输电线，图中两电表示数分别是 220 V 和 10 A， 已知甲图中原、副线圈匝数比为 100∶1，乙图中原、副线圈匝数比 为 1∶10，则( )
A．甲图中的电表是电压表，输电电压为 22 000 V B．甲图是电流互感器，输电电流是 100 A C．乙图中的电表是电压表，输电电压为 22 000V D．乙图是电流互感器，输电电流是 100 A 解析：AD [根据匝数比UU12＝nn12，有 U1＝nn21U2＝1010×220 V＝22 000 V，故 A 正确；甲图是电压互感器，故 B 错误；乙图是电流互感 器，电表是电流表，故 C 错误；只有一个副线圈的变压器，电流比 等于匝数的反比II12＝nn12，有 I1＝nn12I2＝110×10 A＝100 A，故 D 正确．]
关于理想变压器的四点说明 1．变压器不能改变直流电压． 2．变压器只能改变交变电流的电压和电流，不能改变交变电流 的频率． 3．理想变压器本身不消耗能量． 4．理想变压器基本关系中的 U1、U2、I1、I2 均为有效值
1．(08787114)(多选)(2016·新课标Ⅲ)如图，理想变压器原、副线 圈分别接有额定电压相同的灯泡 a 和 b.当输入电压 U 为灯泡额定电 压的 10 倍时，两灯泡均能正常发光．下列说法正确的是( )
解析： B [由题知，变压器的输入电压 U1＝2202 2 V＝220 V， 所以 U2＝nn21U1＝110 V；副线圈电流 I2＝UR2＝2 A，原线圈电流 I1＝nn21 I2＝1 A．本题中电压表、电流表的读数为有效值，故 B 项正确，C 项错误；原线圈输入功率 P1＝U1I1＝220 W，A 项错误；交流电的周 期 T＝2ωπ＝120π0πs＝0.02 s，D 项错误．]
2019版高考物理一轮复习第十一章交变电流传感器第2讲变压器电能的输送学案
解析 对于理想变压器，原线圈电压决定副线圈电压，所以
V1、 V2 示数均不变， A、 B
项错误； A1、 A2 中电流与原、副线圈中电流相同，由 Δ I 1∶Δ I 2＝ n2∶n1，可知 n1＞ n2，为降
压变压器， C 项错误；副线圈所连接的电路电压不变，电流变大，则电阻变小，即滑动变阻
器沿 c→ d 的方向滑动， D 项正确。
U2
U3 U2 n2
n2
解析
开关分别闭合时，
n1I
1＝ n2I
2、 n1I
1′＝
n3I
3、 I
2＝
R、 I
3＝
、 ＝ ，联立得 R U3 n3
＝ n3
I1 2
n1 U1 2
n1 5
I 1′ ＝ 5， A 项对；由题知 n3＝ U3＝1，得 n2＝ 1，所以只闭合开关 S1 时，灯泡 L1 两端电压
A．升压变压器的输出电压增大
B．降压变压器的输出电压增大
C．输电线上损耗的功率增大
D．输电线上损耗的功率占总功率的比例增大
解析 本题考查变压器、 远距离输电， 意在考查考生的推理能力。 设升压变压器的匝数
比为 N1，降压变压器的匝数比为 N2，发电厂输出电压为 U1，输出功率为 P1，则升压变压器的
P1
P21R
输出电压为 N1U1，输电线中的电流为 N1U1，输电线损耗的功率为 N21U21，降压变压器输出电压为
P1R N1 U1－ N1U1
，输电线上损耗Байду номын сангаас功率占总功率的比例为 N2
P1R N21U21，可见，当输出功率 P1 增大时，比例
增大，选项 C、 D 正确。
答案 CD
高考物理一轮复习第十一章交变电流变压器第2课时变压器电能的输送学案新人教版
第2课时 变压器 电能的输送一、理想变压器 1．构造和原理(1)构造：如图所示,变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。
[注意] 必须是交流电,否则没有互感现象,变压器不起变压作用。
(2)原理：电磁感应的互感现象。
2．基本关系式(1)功率关系：P 入＝P 出。
(2)电压关系：U 1n 1＝U 2n 2。
有多个副线圈时U 1n 1＝U 2n 2＝U 3n 3＝…。
(3)电流关系：只有一个副线圈时I 1I 2＝n 2n 1。
由能量守恒推出有多个副线圈时,U 1I 1＝U 2I 2＋U 3I 3＋…＋U n I n 。
[注意] 副线圈与用电器断开时,无电流通过副线圈,但副线圈两端存在电压。
变压器不能改变交变电流的频率。
二、远距离输电1．功率关系：P 1＝P 2,P 3＝P 4,P 2＝ΔP ＋P 3。
2．电压、电流关系：U 1U 2＝n 1n 2＝I 2I 1,U 3U 4＝n 3n 4＝I 4I 3,U 2＝ΔU ＋U 3,I 2＝I 线＝I 3。
3．输电电流：I 线＝P 2U 2＝P 3U 3＝U 2－U 3R 线。
4．电压损失：ΔU ＝U 2－U 3＝I 2R 线。
5．功率损失：ΔP ＝P 2－P 3＝I 22R 线＝ΔU2R 线。
[注意] 在输电功率一定的情况下,输电电压越大,输电电流越小。
[基础自查]1．判断正误(1)理想变压器的基本关系式中,电压和电流均为有效值。
(√) (2)变压器不但能改变交变电流的电压,还能改变交变电流的频率。
(×) (3)正常工作的变压器当副线圈与用电器断开时,副线圈两端无电压。
(×) (4)变压器副线圈并联更多的用电器时,原线圈输入的电流随之减小。
(×) (5)增大输电导线的横截面积有利于减少输电过程中的电能损失。
(√) (6)高压输电是通过减小输电电流来减少电路的发热损耗。
(√)(7)在输送电压一定时,输送的电功率越大,输电过程中的电能损失越大。
