加速度计校准的基本原理-TheModalShop
加速度计利用的核心物理规律
加速度计利用的核心物理规律加速度计是测量加速度的传感器。
它被用于测量重力加速度、探测地面运动及检测工业机械、航空器及航天器运动等，是能源、交通、航空、航天等领域科学研究和机械设备的重要工具。
根据牛顿第二定律，加速度是力的矢量平均值，它表示运动物体的瞬时变化速度的大小及方向。
当恒加速度产生时，物体相对于固定坐标系的位置有着规律的变化，在力学中学习了这一重要物理规律。
加速度计也可以用来测量物体运动的加速度，也就是物体在受到外力作用下受到的加速度。
它可以通过测量物体在固定时间内的运动状态变化来测量运动速度的变化，从而得出物体受到外力所受到的加速度。
综上所述，加速度计的核心物理规律提炼出以下内容：一、牛顿第二定律：加速度是力的矢量平均值，它表示运动物体的瞬时变化速度的大小及方向。
二、力学规律：当物体受到恒定加速度作用时，其位置和速度会恒定改变。
三、使用加速度计测量物体运动的加速度：加速度的大小可以通过测量物体在固定时间内的运动状态变化来测量。
四、加速度计测量的物理量是加速度：加速度是物体受到外力时速度变化率，单位是m/s。
这些物理规律是加速度计利用来测量物体所受到的加速度及运动状态变化，因此也是加速度计的核心物理规律。
有了这些物理规律，工程师们不仅能准确判断物体的运动状态，还可以通过传感器远程检测物体的运动状态，从而更有效地控制物体的运动。
此外，加速度计的另一个用处是它可以建立信号模型来发现某些状态可能立即发生变化的场合，以便研究和识别运动状态及变化规则，也可以利用某些现有技术来控制运动过程中的加速度。
总之，加速度计利用的核心物理规律有牛顿第二定律及力学规律，还有利用加速度计测量的物理量，并利用这些规律来进行模型建立，可以有效地控制物体的运动，并进行状态判断。
adi加速度计原理
adi加速度计原理一、引言在现代科技发展的背景下，加速度计作为一种重要的传感器技术，被广泛应用于各个领域，如汽车、航空航天、智能手机等。
而adi 加速度计作为一种常见的加速度计类型，具有较高的精确度和可靠性。
本文将介绍adi加速度计的原理及其应用。
二、adi加速度计的原理adi加速度计是一种基于微机电系统（MEMS）技术的传感器，通过测量物体的加速度来确定其速度和位移。
adi加速度计利用质量的运动状态来测量加速度，其主要原理是基于质量与力的相互作用。
adi加速度计采用微机电系统中的微机械结构，其中包含一个微小的质量块和一组微弹簧。
当物体受到加速度时，质量块会发生位移，微弹簧则会发生变形。
通过测量质量块位移或微弹簧的变形，可以确定物体所受的加速度。
具体而言，adi加速度计通过微机械结构的变形来测量加速度。
当物体受到加速度时，微弹簧会发生相应的振动或变形，而质量块则会相对于微弹簧发生位移。
adi加速度计通过测量微弹簧的变形或质量块的位移来获取加速度的信息。
三、adi加速度计的工作原理adi加速度计的工作原理可以分为两个主要步骤：传感器的测量和信号的处理。
1. 传感器的测量adi加速度计通过微机械结构测量加速度。
当物体受到加速度时，质量块会发生相对位移，微弹簧则会发生变形。
adi加速度计利用微机械结构的变化来测量加速度。
2. 信号的处理adi加速度计通过将传感器测量到的物理量转化为电信号来处理数据。
传感器测量到的位移或变形会转化为电信号，然后通过放大、滤波等处理，最终得到与加速度相关的电信号。
四、adi加速度计的应用adi加速度计作为一种常见的加速度计类型，广泛应用于各个领域。
1. 汽车行业adi加速度计在汽车行业中广泛应用于车辆动力学测试、碰撞测试等领域。
通过测量汽车在运动过程中的加速度，可以对车辆的性能进行评估和优化。
2. 航空航天adi加速度计在航空航天领域中的应用也非常重要。
例如，在航天器的发射过程中，adi加速度计可以测量发射器的加速度，从而确保发射器的稳定性和安全性。
压阻加速度计校准及注意事项

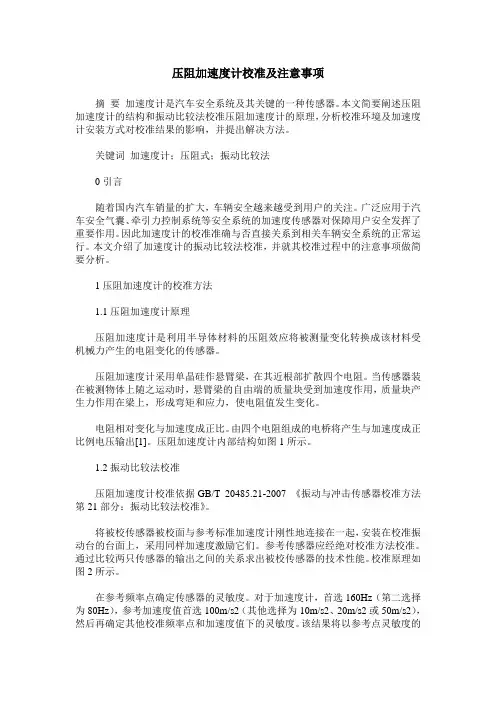

压阻加速度计校准及注意事项摘要加速度计是汽车安全系统及其关键的一种传感器。
本文简要阐述压阻加速度计的结构和振动比较法校准压阻加速度计的原理，分析校准环境及加速度计安装方式对校准结果的影响，并提出解决方法。
关键词加速度计；压阻式；振动比较法0引言随着国内汽车销量的扩大，车辆安全越来越受到用户的关注。
广泛应用于汽车安全气囊、牵引力控制系统等安全系统的加速度传感器对保障用户安全发挥了重要作用。
因此加速度计的校准准确与否直接关系到相关车辆安全系统的正常运行。
本文介绍了加速度计的振动比较法校准，并就其校准过程中的注意事项做简要分析。
1压阻加速度计的校准方法1.1压阻加速度计原理压阻加速度计是利用半导体材料的压阻效应将被测量变化转换成该材料受机械力产生的电阻变化的传感器。
压阻加速度计采用单晶硅作悬臂梁，在其近根部扩散四个电阻。
当传感器装在被测物体上随之运动时，悬臂梁的自由端的质量块受到加速度作用，质量块产生力作用在梁上，形成弯矩和应力，使电阻值发生变化。
电阻相对变化与加速度成正比。
由四个电阻组成的电桥将产生与加速度成正比例电压输出[1]。
压阻加速度计内部结构如图1所示。
1.2振动比较法校准压阻加速度计校准依据GB/T 20485.21-2007 《振动与冲击传感器校准方法第21部分：振动比较法校准》。
将被校传感器被校面与参考标准加速度计刚性地连接在一起，安装在校准振动台的台面上，采用同样加速度激励它们。
参考传感器应经绝对校准方法校准。
通过比较两只传感器的输出之间的关系求出被校传感器的技术性能。
校准原理如图2所示。
在参考频率点确定传感器的灵敏度。
对于加速度计，首选160Hz（第二选择为80Hz），参考加速度值首选100m/s2（其他选择为10m/s2、20m/s2或50m/s2），然后再确定其他校准频率点和加速度值下的灵敏度。
该结果将以参考点灵敏度的绝对值或相对偏差和度的偏差来表示。
2加速度计的校准注意事项加速度计的校准结果受环境和安装方式等因素影响，如温湿度、温湿度变化梯度、加速度计安装位置、连接介质。
物理实验中使用加速度计进行加速度测量的技巧与准确性分析
物理实验中使用加速度计进行加速度测量的技巧与准确性分析物理实验中，测量加速度是一项非常重要的任务。
加速度计作为一种常见的测量设备，具有测量物体加速度的优势。
然而，在使用加速度计进行加速度测量时，我们需要注意一些技巧和准确性分析。
首先，选择合适的加速度计至关重要。
加速度计有许多不同类型，如机械式加速度计、液体式加速度计和电子式加速度计等。
在选择时，需要根据实验的需求和测量精度来进行判断。
一般来说，电子式加速度计具有较高的精度和快速响应的特点，适合进行高精度的测量。
其次，在进行测量之前，需要进行仔细的校准。
校准的目的是消除仪器本身的误差，保证测量的准确性。
校准过程中，可以将加速度计固定在一个已知加速度的物体上，通过与已知加速度的对比，调整加速度计的零位偏差，使其读数准确。
在实验中，我们还需要注意使用加速度计的位置和方向。
加速度计的安装位置和方向直接影响测量结果的准确性。
一般情况下，加速度计应该安装在需要测量加速度的物体上，并且与物体的加速度方向保持一致。
如果实验中存在多个加速度方向，可以使用多个加速度计同时进行测量。
此外，为了提高测量准确性，需要注意消除干扰因素。
在物理实验中，存在许多干扰因素，如摩擦力、空气阻力和振动等。
这些因素会对测量结果产生一定的影响。
为了减小这些干扰因素的影响，可以采取一些措施，如减少物体的接触面积，提高实验环境的稳定性等。
另外，数据处理也是保证测量准确性的重要环节。
在进行实验后，我们需要对测得的数据进行处理分析。
首先，需要进行数据的平均处理。
通过多次测量，并计算其平均值，可以减小人为误差的影响，得到更加准确的结果。
其次，需要进行误差分析。
误差分析是对测量数据的不确定性进行评估和估计，帮助我们了解测量结果的可靠程度。
在实验过程中，我们还需要注意一些实际问题。
例如，在加速度测量中，加速度计的最大测量范围需要与实验目标相匹配。
如果超过加速度计的测量范围，可能会导致测量结果失真甚至仪器损坏。
加速度计校准的基本原理
基准标准校准 基准标准稳定性
误差比率 激振器横向扰动
396C11
随机误差(Type A) 综合标准误差比(%)
uc – 396C11
延伸误差(%)
U (k=2) – 396C11
10 Hz to 99 Hz 0.25 0.06 0.31 0.08 0.15
0.42
0.85
100 Hz 0.10 0.06 0.29 0.08 0.12 0.33
• 明确合格的校准实验的一般要求 • 认证机构包括: 美国实验室认可协会,ACLASS认证,NVLAP认证等
• ISO 16063 振动和冲击传感器校准方法
• 16063第11部分. 用激光干涉法进行基准振动校准 • 16063第13部分. 用激光干涉法进行基准冲击校准 • 16063第21部分. 用对比法进行振动校准 • 16063第22部分. 用对比法进行冲击校准
对比峰值可以得到灵敏度
加速度峰值
自由落体时加速度零 变化
指状结构减速
持续时间~5倍共振时 间 自由落体时间由指状结构高度决定
校准:共振频率
背靠背校准– 共振频率检测
• 对比被校传感器和标准参考传感器共振频率的阶跃正弦FRF测 量图像，检验元件的共振频率
检验共振频率给传感器 完整性提供了双重保障
校准:手持检测
下属的美国国家标准技术研究院(NIST)发布的测试报告数字仅能用于行 政方面.虽然常被用于唯一证明文件溯源性，但测试报告号码不能用于证 明测量的合理性和溯源性。
校准机构
客户须知
• 确认实验室能提供合格的校准测量 • 确认质量体系通过了审核-亲临或书信确认 • 如果有特殊需要，请告知实验室来确定特殊需求能否被满足
• 认证实验室
加速度计原理
传感器输出与转动角度θ成比例的电压信号 即U = kuθ ku为传感器的传递系数 传感器电压输入放大器，放大器输出与输 出电压成比例的电流信号 即I = kiU ki为放大器的放大系数 放大器输出的电流信号输入给力矩器，产 生与电流成比例的力矩 Mk= kmI = kmkiU = kmkikuθ km为力矩器的放大系数 这一力矩绕输出轴作用在惯性体上，在稳态 时，它与输入加速度后惯性体产生的力矩 相平衡，即
量程大：不同使用场合的加速度计在性能上 差异很大，高精度的惯性导航系统要求加速 度计的分辨率 高达10-9g，但量程不大；测 量飞行器过载的加速度计则可能要求有102g 的量程，而精度要求不高。通常飞机上要求 加速度的测量范围为10-5g到6g，最大12g甚 至20g，导弹上要求的加速度测量范围还要 更大。
它与壳体之间将产生相对运动，使弹 簧变形，于是检测质量在弹簧力的作用下 随之加速运动。当弹簧力与检测质量加速 运动时产生的惯性力相平衡时，检测质量 与壳体之间便不再有相对运动，这时弹簧 的变形反映被测加速度的大小。电位器作 为位移传感元件把加速度信号转换为电信 号，以供输出。加速度计本质上是一个一 自由度的振荡系统，须采用阻尼器来改善 系统的动态品质。
但为了抑制交叉耦合误差，力矩再平衡回路 必须是高增益的，所以，挠性加速度计装 配有一个高增益伺服放大器，使摆组件始 终工作在极小的偏角范围内（在零位附 近），挠性杆变形小，引入的弹性力矩也 微小，因此仪表能达到很高的精度。 这类加速度计有充油式和干式两种。充油式 的内部以高粘性液体作为阻尼液体，可以 改善仪表动态特性和提高抗震动、抗冲击 能力。干成本和缩短启 动时间，但精度比充油式低。
挠性摆式加速度计
挠性摆式加速度计与液浮加速度计的主要 区别在于它的摆组件不是悬浮在液体中， 而是弹性地连接在挠性支承上，挠性支承 消除了轴承的摩擦力矩。如上图，摆组件 的一端通过挠性支承固定在加速度计的壳 体上，另一端可相对输出轴转动，传感器 线圈和力矩器线圈固定在壳体上。 挠性摆式加速度计的工作原理与液浮摆式加 速度计相类似，同样是由力矩再平衡回路 所产生的力矩来平衡加速度所引起的惯性 力矩。
加速度传感器原理结构使用说明校准和参数解释
加速度传感器原理结构使用说明校准和参数解释
1.安装：将传感器固定在需要测量加速度的物体上，确保传感器与物
体的接触牢固。
2.接线：根据传感器的规格书和制造商提供的接线图，正确连接传感
器与测量设备或系统。
3.供电：根据传感器的工作电压要求，为传感器提供适当的电源。
4.编程：根据传感器的规格书和厂家提供的编程手册，编写适当的代
码来读取传感器的输出数据。
5.数据处理：根据应用需求，对传感器输出的数据进行处理和分析，
例如进行滤波、计算速度、位移等。
为了确保准确测量加速度，加速度传感器需要进行校准。
校准可分为
静态校准和动态校准两种方式。
1.静态校准：将加速度传感器放置在静止状态下，记录其输出值，然
后根据物理的力学原理进行校准，使传感器的输出与已知准确的加速度匹配。
2.动态校准：将加速度传感器暴露在已知加速度的环境中，比如进行
加速、减速、旋转等，通过比较传感器的输出与已知的加速度进行校准。
1.测量范围：指传感器能够测量的最大加速度范围。
2.灵敏度：指传感器对于单位加速度变化的输出变化。
3.频率响应：指传感器能够精确测量的频率范围。
4.噪声：指传感器输出的不确定性，通常以均方根值（RMS）来表示。
5.分辨率：指传感器能够区分的最小加速度变化。
6.非线性度：指传感器输出与输入之间的误差。
7.温度效应：指传感器输出与环境温度变化之间的关系。
总结：。
制造过程中加速度计的误差分析与校正方法
制造过程中加速度计的误差分析与校正方法一、引言随着科技发展，加速度计作为一种广泛应用的传感器，在工业控制、无人驾驶、智能手环等领域的应用越来越广泛。
然而，在制造过程中，加速度计会受到多种因素的影响，从而产生误差。
因此，对于加速度计的误差分析和校正方法的研究显得非常重要。
二、加速度计的误差来源（1）加速度计固有误差加速度计在制造过程中会存在固有误差，例如，加速度计的灵敏度不统一、机械结构不规整等。
固有误差无法通过简单的校准方法来解决，只能通过工艺和制造水平的提高来减小。
（2）加速度计的位移误差位移误差是由于加速度计所在的位置和方向与所测量的加速度方向不一致，导致的误差。
例如，当加速度计安装偏离参考轴线时，会导致位移误差。
（3）加速度计的温度漂移温度会影响加速度计的灵敏度和零偏，当温度发生变化时，加速度计的输出也会相应发生变化。
因此，在实际应用中，需要对加速度计的温度漂移进行校准。
三、加速度计的误差校正方法（1）经验校准法经验校准法是通过大量实验来建立误差校准模型，并将误差校准模型应用到实际工作中。
这种方法的优点在于，不需要了解加速度计的内部结构和物理过程，只需要进行实验就可以得出正确的校准结果。
缺点在于，校准过程比较复杂，需要大量的时间和经验。
（2）物理校准法物理校准法是通过模拟不同的加速度环境，对加速度计进行校准。
这种方法能够减小加速度计的误差，但是需要进行复杂的计算和实验，因此成本非常高。
（3）数值校准法数值校准法是通过计算机模拟，对加速度计的误差进行校准。
这种方法可以在短时间内进行大量的校准，而且精度比较高，适用于大批量生产加速度计的情况。
四、结论加速度计的误差分析和校正是制造过程中的重要环节，可以提高加速度计的精度和准确性。
针对不同的加速度计误差来源，我们可以采用不同的校正方法，例如经验校准法、物理校准法和数值校准法等。
未来，我们需要继续研究加速度计的误差来源和校正方法，并不断提高制造技术水平，为相关领域的应用提供更加稳定和可靠的数据支撑。
加速度计冲击与振动校准的新解决方法加速度计-TheModalShop
加速度计冲击与振动校准的新解决方法内容提要(Abstract)振动和冲击现象出现在我们周围每一个运动的物体上。
加速度计是一类常用于测量振动和冲击的仪器，它输出与运动相对应的电信号。
精确的加速度计校准是高质量运动测量的前提条件，可以解释电子输出信号的物理意义。
下文我们将讨论加速度计校准对比法系统和标准，概述目前用于校准测试加速度计性能的技术。
简介加速度计生产商要对加速度计进行各种测试, 以确定输入与输出信号关系。
通常检测的输出特征包括: 灵敏度、频率响应、相位响应、共振频率、振幅线性、横向灵敏度、温度响应、时间常数、电容和环境影响, 如温度响应、底部应变灵敏度和磁灵敏度影响等。
通常我们所说的加速度计校准本质上是指是灵敏度的测量。
最常用的加速度计灵敏度校准方法是与标准参考传感器对比法，通常是一种在校准的情况下稳定低噪声的加速度计。
常用的对比方法是背靠背测量。
将被校传感器(Sensor Under Test-SUT)和标准参考传感器背靠背安装，并且对两个传感器施加同一机械激振。
因为两个传感器的运动学输入相同，所以它们的输出比率就是它们的灵敏度比率。
灵敏度表达为以下公式:S sut = S ref • (V sut/V ref) • (G ref / G sut)其中:S sut是被校传感器(SUT) 灵敏度(mV/G, mV/(m/s2); pC/G, or pC/(m/s2))S ref是参考传感器的灵敏度( mV/G, mV/(m/s2); pC/G, or pC/(m/s2))V sut 是被校传感器(SUT) 通道输出( mV)V ref 是参考传感器通道输出( mV)G sut是参被校感器适调器增益(mV/mV or mV/pC)G ref 是参考传感器适调器增益( mV/mV or mV/pC)依据激振的性质，现有两种可行的校准方法: 周期性(振动校准) 瞬态性(冲击校准)，详见ISO-16063 Part 21 [1] 和Part 22 [2]. 精密的加速度计校准装置不仅应当遵循这些标准，还应当注重系统测试链中每一个部件的设计和性能，包括冲击和振动台、标准参考传感器、信号适调器、数字数据采集器和控制软件。
加速度计和陀螺仪的工作原理
加速度计和陀螺仪的工作原理1. 开场白嘿，朋友们！今天咱们来聊聊一些很酷的东西——加速度计和陀螺仪。
你们知道吗？这两小家伙就像是现代科技中的超级英雄，总是在默默无闻地工作，却又帮我们解决了无数难题。
想想看，手机、飞机、汽车，甚至是你的游戏控制器，里面都有它们的身影呢。
说到这里，你估计得问了，加速度计和陀螺仪到底是啥？别着急，今天咱们就从头开始，一步步揭开它们的神秘面纱。
2. 加速度计的神奇之处2.1 什么是加速度计？首先，加速度计这家伙听起来就很复杂，但实际上，它就是用来测量物体加速的一个超简单的小仪器。
想象一下，你开车的时候，突然踩油门，那时候车子就开始加速，对吧？加速度计就能感知到这种变化，告诉你车子加速了多少。
就像一个特别敏锐的侦探，专门捕捉“一点一滴”的变化。
2.2 加速度计的工作原理那么，加速度计到底是怎么工作的呢？其实，它的原理很简单。
通常，它里面有一些质量块，稍微一加速，这些小家伙就会向反方向移动。
因为根据物理学的惯性定律，物体总是喜欢保持原来的状态。
当它们移动时，加速度计就会记录下这个变化，最终用它的数据来计算出你车子的加速情况。
就好比你在一栋老房子里，墙上的画斜了一点，你的第一反应就是“这幅画怎么了？”只要给它一个小推力，它就会反应过来！3. 陀螺仪的奥秘3.1 什么是陀螺仪？接下来，咱们再聊聊陀螺仪。
这家伙听起来更高大上，但其实同样是个“守护者”。
它主要用来测量旋转和角速度，像是一个永远不昏睡的警卫。
有了它，你可以知道自己手机的屏幕是不是因为你转身就变成了横屏，真是太实用了，别说，年轻人玩手机可是非常讲究的呀！3.2 陀螺仪的工作原理那么，陀螺仪又是如何把旋转和角速度监控得那么严密的呢？这里面又有“戏”了。
通常，陀螺仪里会有一个转动的轮子，它在高速旋转。
想想那种转火旋风的感觉，哇！然后，只要它的旋转方向发生变化，陀螺仪就能感知到。
这就跟你们玩陀螺似的，越转越快，一旦力量改变，它的方向也会立马反馈回去。
加速度计的定义与应用
加速度计的定义与应用加速度计是一种用于测量物体加速度的仪器。
它在物理学、工程学、航天航空等领域有着广泛的应用。
本文将从加速度计的定义和原理，以及其在不同领域的应用等方面进行探讨。
加速度计是一种用于测量物体加速度的装置。
加速度是速度变化的率，可以用来描述物体运动的快慢和方向的变化。
加速度计的作用就是通过测量物体在某一方向上的加速度来帮助我们了解物体的运动状态。
加速度计的原理基于牛顿第二定律，即力等于质量乘以加速度。
它通常由一个质量与弹簧相连的测量物体组成。
当物体受到外力作用时，会产生位移，进而引起弹簧的变形。
通过测量弹簧的变形程度，我们可以间接地得到物体所受的加速度大小。
根据测量原理的不同，加速度计可分为机械式加速度计、电容式加速度计、压电式加速度计等多种类型。
加速度计在科学研究和工程应用中有着广泛的应用。
在物理学中，加速度计可以用于测量物体的加速度，从而研究物体的运动规律。
在工程学中，加速度计常用于振动分析和结构健康监测。
例如，在汽车工程中，加速度计可以用于检测车辆在行驶过程中的加速度变化，帮助工程师优化车辆的悬挂系统和车身结构，提升行驶的舒适性和安全性。
加速度计在航天航空领域也有着重要的应用。
在航空器中，加速度计可以用于测量飞机在飞行过程中的加速度和姿态变化，为飞行控制提供重要的数据支持。
在航天器中，加速度计可以用于测量火箭发射过程中的加速度变化，帮助工程师评估火箭的性能和稳定性。
加速度计还被广泛应用于运动追踪、智能手机、游戏控制器等领域。
在运动追踪中，加速度计可以用于测量人体运动的加速度和姿态变化，实现虚拟现实和增强现实技术。
在智能手机和游戏控制器中，加速度计可以用于感应用户的动作和姿态，实现游戏互动和屏幕旋转等功能。
加速度计作为一种测量加速度的装置，在科学研究和工程应用中具有重要的地位和广泛的应用。
通过测量物体的加速度，加速度计可以帮助我们了解物体的运动状态，为科学研究和工程设计提供重要的数据支持。
加速度计的简介
加速度计的简介加速度计是一种测量物体加速度的仪器。
它可以用来测量重力加速度、线性加速度和旋转加速度。
在许多领域，如工业、航空、汽车、运动和科学研究中，加速度计都具有重要的应用价值。
原理加速度计的工作原理是基于牛顿运动定律。
牛顿第二定律（F=ma）告诉我们，物体的加速度是由施加在物体上的力与物体质量之比决定的。
因此，通过测量施加在加速度计上的力，可以计算加速度。
现代的加速度计通常采用微电子机械系统（MEMS）技术。
它们包含一系列微小的弹簧和质量块，当物体发生加速度时，块和弹簧会振动。
这些振动可以被转化为电信号，并通过处理电路进行计算，最终得出物体的加速度。
应用工业在工业领域中，加速度计主要用于测量机械运动的振动和冲击。
这些振动和冲击可能会导致机器损坏或故障，因此监测它们对于确保生产过程的稳定性至关重要。
通过使用加速度计，工程师可以测量振动水平，并发现需要进行维护或更换的部件。
航空和汽车在航空和汽车领域中，加速度计用于测量飞行器和汽车的加速度，包括线性加速度和旋转加速度。
这些数据可以用于飞行器和汽车的控制系统，以确保它们保持对预期路径和状态的控制。
运动员和健身爱好者加速度计用于测量运动员和健身爱好者的运动，例如跳跃、奔跑和球类运动。
运动员和健身爱好者可以使用加速度计来监测他们的训练进度，并确定需要进行哪些改进。
科学研究加速度计在科学研究中也有着广泛的应用，包括物理学、地震学和生物学等领域。
科学家可以使用加速度计来研究天体运动、地震、脑部振动及其他事件，这些事件在以往可能难以观察或记录。
结论加速度计是一种广泛应用于各个领域的仪器，在生产安全、运输、健身和科学研究中都起着至关重要的作用。
随着技术的发展，加速度计的精度和可用性将不断提高，我们可以期待看到更多的应用和领域发挥其重要作用。
加速度计的工作原理及加速度的计算
智能化技术：通过集成传感器和微 处理器，实现加速度计的智能化， 提高其测量精度和响应速度。
添加标题
添加标题
添加标题
添加标题
微型化技术：通过微纳米加工技术， 将加速度计尺寸缩小，使其能够用 于更广泛的应用领域。
多轴向集成：将多个单轴加速度计 集成在一个芯片上，实现多轴向同 时测量，提高测量范围和精度。
压电材料
压电效应：材料 在受到外部压力 时会产生电压， 反之亦然
应用：加速度计 通过测量压电材 料的变形来计算 加速度
优点：高灵敏度、 高精度、稳定性 好
常见材料：石英、 钛酸钡等
压电元件的振动
压电元件是加速度 计的核心部分，能 够将加速度转换为 电信号。
当加速度计受到振 动时，压电元件会 产生相应的电压变 化，从而检测加速 度的大小和方向。
添加标题
单位：加速度的单位是米/秒^2（m/s^2），也常用厘米/秒^2 （cm/s^2）。
添加标题
注意事项：在计算加速度时需要注意单位的统一，同时要理解加速度的 物理意义和计算方法。
添加标题
应用：加速度计广泛应用于导航、运动分析、车辆控制等领域，通过测 量加速度可以推算出物体的运动状态和位置信息。
压电元件的振动与 加速度计的灵敏度 和精度密切相关， 是影响加速度计性 能的关键因素之一 。
为了保证加速度计 的稳定性和可靠性 ，需要对压电元件 的振动进行有效的 控制和监测。
加速度计的测量原理
测量原理：基于牛顿第二定律，通过测量质量块受到的力来计算加速度
结构：主要由质量块、阻尼器和弹簧组成
工作方式：质量块受到外力作用时，会产生加速度，阻尼器将质量块的运 动速度限制在一定范围内，弹簧则提供反作用力 输出信号：加速度计输出的信号是电信号，可以通过电路处理后进行显示 或传输。
加速度计校准
三.加速度计及传声器的校准与校准系统----------------------------------- P.131) 加速度计的校准简介------------------------------------------------------------P.132) 加速度计的校准系统------------------------------------------------------P.141.磁悬浮空气轴承加速度计校准系统(5Hz-20KHz)---------------------------------------- P.142.超低频大振幅空气轴承低频加速度计校准系统(DC-500Hz)-------------------------------P.153.冲击加速度校准系统(20g-10000g)--------------------------------------------------- P.154.Hopkinson 弹性桿大冲击加速度校准系统( >100000g)---------------------------------- P.155.便携式加速度计校准器------------------------------------------------------------- P.166.传感器橫向灵敏度校准系统 ---------------------------------------------------------P.163)传声器的校准系统--------------------------------------------------------------P.171. 传声器校准工作站 9350 C ----------------------------------------------------------P.172. 915A01型号的活塞发生器式组件 -----------------------------------------------------P.174) 压传感器校准-------------------------------------------------------------------P.171.静压传感器校准 -------------------------------------------------------------------P.172. 动态压力传感器校准 ---------------------------------------------------------------P.18三.加速度计的校准与校准系统1)加速度计的校准简介振动与冲击测量中所使用的加速度传感器,出厂需要检定其全面技朮性能.给出灵敏度,非线性,频响等性能指标;使用一段時间后(如一年后),或每次重要測試前后都要对传感器重新进行检定.加速度传感器检定的项目可分为三类: a)工作特性的校准:包括参攷灵敏度,频率响应,谐振频率,幅值线性, 橫向灵敏度比,电阻抗等. b)环境特性的校准:包括极限加速度,温度响应,极限工作温度,基座应变灵敏度,声灵敏度, 磁灵敏度等. c)物理,几何参数:包括重量,极性,安装螺纹,几何尺寸等.其中工作特性的校准为主耍检定的项目.在进行传感器检定時,要严格遵守有关检定规程.为获得最好的測試精度,传感器应与其配套的放大器联合校准.A)加速度传感器灵敏度的校准: 加速度传感器灵敏度是指它所接受的加速度与它所产生的电量(电荷或电压)之比.通常以电荷灵敏度 pc/g (pc s2/m)或电压灵敏度mv/g(mv s2/m) 表示.校淮方法有:a)絕对法校淮,又称振幅測量法,即将被校加速度传感器安装在一高精度的振动台上,通过激光干涉測振仪准确测量振幅(Xo),和測量出振动频率 (f ),再计算出被校加速度传感器灵敏度:S a = U/(2 f )2Xo式中 U ----被校加速度传感器输出电压(峯值)f ---- 振动频率;Xo -------- 振动振幅.校准不确定度,在参攷频率点可达 +/- 0.5% 或更好,在频率超过2kHz-10kHz,约为1-2%.b)比较法校淮, 又称背对背比较法, 如下图所示,將被校加速度传感器安装在参攷的标准加速度传感器上(背上),然后一起安装到校准用振动台面上.通过频率(f)电信号放大后,驱动校准用振动台产生振动.通过測量被校加速度传感器和标准加速度传感器输出电压之比(k),就可获得被校加速度传感器灵敏度 S a :S a = kS r其中 S r是参攷的标准加速度传感器灵敏度. 校准不确定度,在参攷频率点可达+/-1% 或更好,在频率超过2kHz-10kHz,约为2-3%.B)加速度传感器幅值线性度的标定:同樣也有絕对法校淮和比较法校淮.再此仅介绍较常用的比较法校淮.也是將被校加速度传感器安装在参攷的标准加速度传感器上(背上),但是它是一起安装到能产生较大加速度(大到10000g)的校准用冲击台面上.不确定性约2.5% - 5%.而幅值线性度指标,一般规定,用于振动測量为 <5%;而用于冲击測量为<10%.有关幅幅值线性度的计算方法采用最小二乘法,可参照中国标准总局JJG-233-81”压电加速度计检定规程”.2)加速度计校准系统美国压电有限公司在其应用领域提供多种校准和测试服务。
常用加速度计的基本原理及工作特点
可穿戴设备
手表和健身追踪器依赖加速度 计来监测运动数据,如步数、 卡路里消耗等。
游戏手柄
利用加速度计实现动作追踪,让游戏体验更加身临其境。
加速度计的优势和局限性Fra bibliotek优势加速度计拥有体积小、重量轻的特点,耐冲击和抗振性能良好 。测量精度和分辨率较高,功耗低,使得其广泛应用于各个领 域。
局限性
尽管加速度计性能优异,但其测量范围相对有限,不适合用于 超大量程的应用场景。此外,加速度计的成本相对较高,在某 些应用中可能会成为限制因素。
智能化趋势
加速度计内部集成数字信号处理电路,实现自诊断、校准等智能功能, 提高性能和可靠性。
多轴集成
多轴感应
加速度计可以集成多个轴向的感应能力 ,如X、Y和Z轴,实现对三维空间加速度 的全面感知。
集成电路
通过集成电路技术,将多个轴向的加速 度测量电路集成在一个芯片上,实现紧 凑型、低成本的设计。
数据融合
加速度计由于结构简单、材料坚 韧,能够承受较大的冲击载荷,不 易损坏或失效。
抗振性能优秀
加速度计内部的结构设计能够有 效隔离外部震动,提高测量精度和 稳定性。
工作环境广泛
加速度计可以在恶劣的环境条件 下(如高温、高湿、强振动等)下 正常工作,适用范围广泛。
测量精度和分辨率高
精确测量
加速度计可以提供高达微g级别的测 量精度,能够捕捉微小的加速度变化 ,为各种应用提供可靠的数据支持。
通过物体受到外力时的变形或移动来测量加速度
检测机构 2
利用质量-弹簧-阻尼系统的动态响应特性
输出电信号 3
将机械信号转换为电信号输出 加速度计的工作原理主要包括三个步骤:首先,利用感应原理检测物体受到外力时的变形或移动;其次,借助由质量-弹簧-阻尼系统 组成的检测机构,探测物体的动态响应特性;最后,将机械信号转换为电信号输出,从而获得物体的加速度信息。
加速计工作原理
加速计工作原理
加速计是一种用于测量物体加速度的工具。
它能够检测到物体的线性加速度和重力加速度，从而帮助我们了解物体的运动状态。
加速计的工作原理基于牛顿第二定律，即F=ma（力等于质量
乘以加速度）。
加速计测量物体的加速度，其实是通过测量物体受到的力来间接推断的。
一种常见的加速计工作原理是基于压电效应。
压电材料具有特殊的电学性质，当受到外力压缩或拉伸时，会产生电荷分离，形成电势差。
在加速计中，压电材料被固定在测量物体上，并与质量块相连。
当物体受到加速度时，质量块会产生相应的惯性力，使压电材料产生压缩或拉伸。
这时，压电材料就会产生电势差。
通过测量电势差的变化，我们可以反推出物体受到的加速度。
这是因为压力和拉力与加速度之间有固定的线性关系，当加速度变化时，对应的电势差也会发生变化。
除了压电效应，还有一些其他原理可以用于加速计的工作。
例如，基于光学原理的光纤加速计利用光信号在纤维中的传播时间变化来测量加速度。
另外，基于惯性原理的陀螺加速计利用陀螺仪的改变来测量加速度。
综上所述，加速计的工作原理可以是基于压电效应、光学原理
或惯性原理等不同原理。
这些方法都能够通过测量物体所受力的变化来间接测量加速度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信号调节器
输入信号 分析仪，电压表等设备 标准参考 传感器
信号调节器
校准： 校准：对比法
被校传感器和标准参考传感器以背靠背方式安装， 被校传感器和标准参考传感器以背靠背方式安装，标准 参考器需经过基准方法或经认证的实验室校准。 参考器需经过基准方法或经认证的实验室校准。
被校加速度计 标准参考加 速度计
• 明确合格的校准实验的一般要求 • 认证机构包括: 美国实验室认可协会,ACLASS认证,NVLAP认证等
• ISO 16063 振动和冲击传感器校准方法
• • • • 16063第11部分. 16063第13部分. 16063第21部分. 16063第22部分. 用激光干涉法进行基准振动校准 用激光干涉法进行基准冲击校准 用对比法进行振动校准 用对比法进行冲击校准
随机误差实例
安装及电缆连接
• 安装力矩不同 • 电线应力消除 • 加速度计基座的安装应力灵敏度
被校加速度计和标准参考加速度计的相对运动 操作技术 电子干扰 实验室环境
• 温度 • 湿度 • 压力
随机误差报告
摘自The Modal Shop出版的ISO 17025美国实验室认 可协会认证的误差报告
关于参考价速度计
参考加速度计通常是系统误差报告中最主要的组成部 分 可以考虑直接使用激光来代替加速度计以减少误差 石英压电材料自然、 石英压电材料自然、稳定性 ICP技术提供了低噪音敏感度， 技术提供了低噪音敏感度，特别是在低频率的条 件下
关于激振器
激振器横向扰动导致了明显的测量误差 符合ISO 16063标准的校准用空气轴承激振器可以明 显改善这个缺陷
加速度计校准的基本原理
Richard Bono The Modal Shop PCB Seminar
校准概述 什么是校准？
• 检验使用范围内的幅值响应和系统线性 • 解释电子信号的物理意义 • 典型的 OEM 校准包括 频率响应 输出偏压值或供电电压 横向灵敏度 共振频率检测 时间常数
加速度
校准 对比法
ISO 16063 第21部分 对比标准参考传感器的振动校准 是所有校准系统中最常用的一种， 是所有校准系统中最常用的一种 ，通常用于生产和计 量实验 标准参考传感器可以置于激振器内部或者外部 误差， 误差，包括系统误差和随机误差:
• • • • 1 to 20 Hz : +/-3% 20 to 5000 Hz : +/-1.5% 5000 to 10000 Hz : +/-3% >10000 Hz : +/-4.5%
误差组成
10 Hz to 99 Hz 100 Hz 0.10 0.06 0.29 0.08 0.12 0.33 101 Hz to 920 Hz 0.25 0.06 0.29 0.08 0.12 0.40
误差值
921 Hz to 5000 Hz 0.35 0.06 0.29 0.17 0.14 0.50 5001 Hz to 10,000 Hz 0.75 0.06 0.29 0.17 0.17 0.84 10k Hz to 15k Hz 0.75 0.06 0.29 0.17 0.30 0.87 15k Hz to 20k Hz 1.00 0.06 0.29 0.33 0.37 1.15 0.25 0.06 0.31 0.08 0.15 0.42
全球范围内重力加速度大约存在+/-0.25%的偏差， 的偏差，加速度计可以做 以重力为加速度的自由落地运动。 以重力为加速度的自由落地运动。
冲击力
弹性 悬挂 传感器安 装基座
重力加速度 (9.80665 m/s2) 0 纬度: 9.789 m/s2 90 纬度: 9.832 m/s2 海拔修正量: -3 mm/s2 海拔每 1000 m
校准： 校准：倒置测试
传感器在重力下旋转180度，加速度变化2g(-1g到+1g)
• 需要长放电时间常数或直流响应来得到准确结果 • 信号适调器和读出设备必须有直流响应
初状态：-1重力加 速度
末状态：+1重力加 速度
校准： 校准：倒置测试
初状态：-1重力加 速度
末状态：+1重力加 速度
校准 坠落实验
1.85
3.30
4.30
校准
动态校准和静态校 准的比较
加速度或力的阶跃 输入
静态频道对直流信号具 有高保真度
动态频道不支持直流 信号
校准方法
绝对法
• 使用已知、准确、可靠的性质来测试传感器
• 重力倒置测试 • 重力场坠落测试 • 激光干涉测试
已知被 测量
被校传 信号调节器 感器
分析仪，电压表等设备
测量误差
不确定测量误差的校准数据是没有意义的 测量误差经常被误述了
• 可能没有包含标准参考加速度计带来的误差 • 可能与相关标准不一致
• 比如说，被忽视的激振器横向扰动或飘移
• 可能没有使用覆盖因数k=2
系统误差
• 一般来说 – 测量的准确度
随机误差
• 一般来说 – 测量的精确度
系统误差实例 标准参考传感器和信号适调器误差 激振器的横向扰动 标准参考传感器灵敏度的“飘移“ 测量通道的不准确
基准标准校准 基准标准稳定性 误差比率 激振器横向扰动 随机误差(Type A) 综合标准误差比(%)
uc – 396C11 (%) U (k=2) – 396C11 396C11
延伸误差
0.85
0.67
0.81
1.00
1.67
1.74
2.30
最终误差(%)
U (k=2)
1.15
0.75
1.00
1.35
校准概述 为什么要校准?
• 确保传感器工作符合其技术指标 • 通常是ISO质量体系的要求或是合同方面的原 因
为什么要重复校准?
• 校准是一种良好的测量习惯，有助于确保结果 的准确性以及检查传感器仍否正常。 • 风险vs.收益– “传感器什么时候失灵？”
校准概述 标准 校准标准是什么?
• ISO 9001 质量管理体系 • ISO 17025 校准实验质量体系
单纤维细弹簧 绳
加速度计
加速度
校准： 校准：坠落实验
输出电压(mV)除以重力加速度(1 g)等于加速度计的灵敏 度
偏压
冲击前
冲击
自由落体
振荡 弹簧绳再次绷紧
校准方法
比较方法
• 对传感器和校准标准传感器施加相等的加速度进行测试。输 出比率即为校准因数。
• 背靠背比较 • 手持式激振器 • 冲击
被校传感器
