泵常用材料b

相近牌号：西德（DIN1695-81）G-X330N；Cr42。英国（BS4844/2-72）2号B。瑞典（MNC708E-71）SIS0513-00美国（ASTM4532-80）IANiCr-HC。

在国外已被广泛地应用于制造杂质泵的叶轮，护套，护板矿山破损机的板锤、球磨机的衬板、磨球、抛丸机的叶片，衬板等。热处理后的硬度HRC>=55。

耐磨性能：比低合金白口铸铁的耐磨性好，但比高络白口铸铁的差。

铸造性能：流动性差，线收缩大（2％左右），容易出现缩松、缩孔、热裂等缺陷。

焊接性能很差，一般不进行焊接。需要焊接时，需用特制焊条采用特殊的焊接工艺。

切削和磨削性能：可用YH2硬质合金刀具进行切削加工。

8、KmTBCr9Ni5Si2与KmTBNi4Cr2-GT相比，具有更高的抗磨性能。

相近牌号：西德（DIN1695-81）G-X300CrNiSi952。英国（BS4844/2-72）2号C、D、E。瑞典（MNC708E-71）SIS0457-00。美国（ASTM4532-80）IANi-HiCr。

硬度：砂型铸造铸态硬度最低值为HB550，淬火后，最高值为HB600。

耐磨性能：优于KmTBCr26，但不如KmTBCr15Mo3。

铸造性能：流动性差，线收缩大（2％左右），容易出现缩松、缩孔、热裂等缺陷。

焊接性能很差，一般不进行焊接。比KmTBNi4Cr2-GT铸铁稍难加工。

9、KmTBCr15Mo2－DT（GT），其成分特点是中碳，高络低钼。Ⅲ

相近牌号：西德（DIN1695-81）G-X300CrMo153。英国（BS4844/3-86）3A （低碳2.4-3.0%）、3B（高碳3.0-3.6%）。美国（ASTM4532-80）ⅢC15％Cr-Mo-HC。硬度参见下表：

热处理制度：该材料在铸态或硬化态下加工很困难，所以一般需经高温软化

退火，进行粗切削加工，然后再经硬化热处理，硬化后再精加工至成品。

成形性能：线收缩约2％，体收缩率约为3.98％。铸件容易出现缩孔、裂纹

等缺陷。

焊接性能很差，一般不进行焊接。但对铸件的局部缺陷必要时可用高络铸铁焊条补焊。

切削和磨削性能：在软化退火后可进行切削加工，经淬火硬化后进行磨削加

工。目前，国内外正在研究和推广陶瓷刀具进行车削。

10、KmTBCr26具有良好的综合性能－很高的抗磨损性能，较好的韧性，以

及可通过退火使之易于加工等。主要用于要求很高的耐磨性，较高的抗腐蚀性和

抗高温氧化性的零件。如渣浆泵、破碎机、球磨机、抛丸机等易损件。

相近牌号：西德（DIN1695-81）G-X260Cr27。英国（BS4844-86）3D（低碳）、

3E（高碳）。美国（ASTM4532-80）ⅢA25％Cr。瑞典（MNC708E-71）SIS0466-00。

硬度参见下表：

成形性能：线收缩约2.1％，缩孔率为4.03％。容易出现缩孔、热裂等缺陷。

焊接性能很差，一般不进行焊接。

切削加工性能：一般退火后进行加工。使用硬质合金刀或陶瓷刀可直接对铸态或淬火态工件进行切削加工。

11、KmTBCr18分高碳型GT（2.8-3.2%C）和低碳型DT(2.0-2.6%C)。高碳型主要用于中性或碱性浆体的冲蚀磨损；低碳型主要用于PH>=3的偏酸性浆体的冲蚀磨损。

相近牌号：法国标准号2410Cr18, 德国标准号X410Cr18。

硬度：高碳型，铸态HRC＝50－54，淬火态HRC58－62；低碳型，铸态HRC ＝49－51，淬火态HRC54－57。

二、结构钢

1、A3相近牌号：A36（美国）；En43A，43B，En40B，En43（英国）；E24－2，E24－3（法国）；RSt37－2，RSt37－3（西德）；SS41,SM41A,SM41B（日本）；CT3CЛ（苏联）。焊接性能良好。

泵生产中的应用情况：

在化工流程泵中，制造填料压盖用的双头螺栓或螺栓、泵体用的双头螺栓。

在单级清水离心泵中制造泵体用的螺栓。

在长轴深井泵中制造扬水管、联管器。

在水轮泵中制造转轮、上冠和下环、叶片、导叶轴、导叶体、导叶盖、涡壳、尾水管。

2、15号钢塑性、韧性、焊接及冷冲压性能都极为良好，但强度较低。因此，该钢用于强度要求不高，但塑性和韧性要求较高的机械加工零件，焊接及冷冲压件；还可用于表面要求硬度高而心部要求强度不大的渗碳和碳氮共渗的零件，如螺栓、轴套等。15号钢的切削加工性能较差，为了改善切削加工性能，可在800～900。C加热后水中淬火。

相近牌号：15（苏联）；1015（美国）；S15C（日本）；040A15、045A15、

En2E（英国）；XC15（法国）。

泵生产中的应用情况：泵座、焊接结构件和渗碳件等。

3、25号钢强度比15号钢稍高，经适当的热处理后，能获得较高的强度与

韧性。切削加工性较好。

相近牌号：25（苏联）；1025（美国）；S25C（日本）；060A25、En4、En4A（英国）；XC25（法国）。

泵生产中的应用情况：化工流程泵钢件：泵体，前、中后段，筒体。铸钢件：中壳、导叶、隔板、叶轮、机械密封压盖。

水轮泵：铸钢件：转轮体、转轮、叶片、上冠、下环、前后盖板、底环、转

轮室、泵体、泵盖。

4、35号钢强度比25号钢稍高，有良好的塑性和适当的强度。

相近牌号：35（苏联）；SAE1034（美国）；S35C（日本）；C35，Stc35、61

（民主德国）。

焊接性能：一般不作焊接，必要时，焊前需预热，焊后需退火处理。

泵生产中的应用情况：

锻、轧材件

井用潜水泵：泵轴、联轴器、锥套。

单级深井泵：叶轮轴、传动轴、联轴器、调整螺母、锥套。

水轮泵：泵轴、联轴器。

铸钢件

水轮泵：转轮、转轮体、叶片。

计量泵：连杆、弓形架。

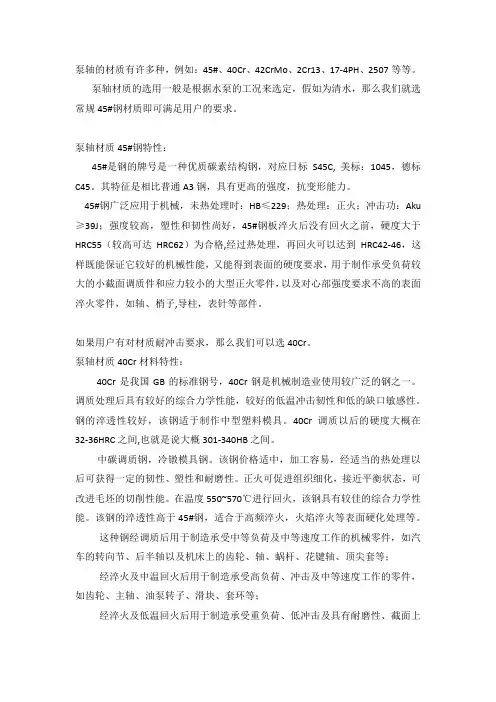

5、45好钢是一种中碳优质结构钢。淬透性低，水淬易变形和开裂，一般

是在正火状态下使用。只有力学性能要求较高的小零件才采用调质处理。切削加
