《机械装配工艺》PPT课件

《机械装配工艺》PPT课件

修配环选择原则
(1)易于修配、便于装卸
(2)尽量不选公共环为修配 环
Z/2为公共环
四、调整法
定义 实质
组成环按经济精度加工,采用调整的方法 改变某个组成环(称补偿环或调整环)的实际 尺寸或位置,使封闭环达到其公差和极限偏差 的要求。
其实质是装配时调节调整件的相对位置, 或选用合适的调整件,使封闭环达到其公差与 极限偏差要求的装配方法。
在总装或部装时,通过 调整被装零件的相对位 置,使加工误差相互抵 消或使加工误差对装配 精度的影响减小的目的。
调整法特点
特点:组成环可按经济精度制造,可获 得高的装配精度。 但增加了调整装置。
应用
(1)移动调整法和误差抵消调整法应用于小 批生产;
(2)固定调整法应用于大批量生产的场合。
不同装配法装配尺寸链计算方法的选用
根据公式 A0 Ai Ai
300.05,
A5
50 0.08
计算协调环的中间偏差Δ3
i1
im1
0 3 2 1 4 5
Δ3
E3S 3T 23A 0.0 50.2 1 6 0.1m 3 m所以 A3 : 4+ 300.0 .133mm
E3 I 3T 23A 0.0 50.2 1 6 0.0m 3 m
分组选配法应用举例
现以汽车发动机活塞、活塞销和连杆组装为例,对分 组装配法进行分析。如图所示为发动机活塞、活塞销和连 杆的组装简图,其中活塞销与活塞销孔为过盈配合,活塞 销与连杆小头孔为间隙配合。
根据装配技术要求,活塞销孔直径D与活塞销直径 dmm的过盈量,即 Ymin=Dmax-dmin Ymax=Dmin-dmax 从公差与配合的知识可知 Ymin-Ymax=T0= Th+Ts

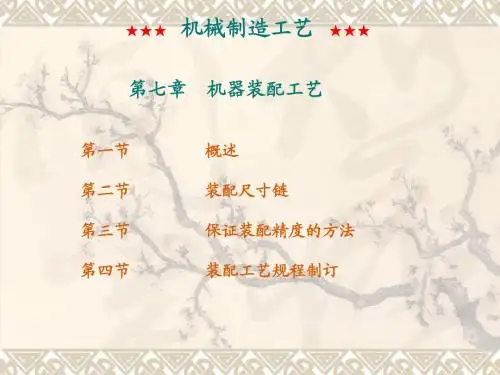

机械制造工艺课件第七章机械装配工艺

机械制造工艺课件第七章机械装配工艺

★★★
机械制造工艺
★★★
3.校正与配作
在产品装配过程中,特别在单件小批量生产时,为 了保证装配精度,常需进行一些校正和配作。这是因 为完全靠零件精度来保证装配精度往往是不经济的,有 时甚至是不可能的。 校正是指产品中相关零、部件间相互位臵的找正、 找平并通过各种调整方法以保证达到装配精度要求。 配作是指配钻、配铰、配刮及配磨等,配作是和校正 调整工作结合进行的。
★★★
机械制造工艺
★★★
例如,图7-3所示为轴 与孔配合尺寸链。装配后 要求轴和孔间有一定的间 隙。则轴和孔间的间隙尺 寸A0就是该尺寸链的封闭环, 它由孔尺寸A1与轴尺寸A2间 接保证。在这里,孔尺寸A1 增大,间隙A0(封闭环)亦 随之增大,故A1为增环;相 反,轴尺寸A2为减环。 图7-3 轴与孔配合尺寸链
★★★
机械制造工艺
★★★
2)相互位臵精度 装配中的相互位臵精度是指相关零、部件间的平 行度、垂直度、同轴度及各种跳动等。例如,台式钻 床主轴轴线对工作台台面的垂直度。 3)相对运动精度 相对运动精度是指产品中有相对运动的零、部件 在运动方向和相对速度上的精度,包括回转运动精度、 直线运动精度和传动链精度等。例如,滚齿机滚刀与 工作台的传动精度。 此外,装配精度还包括接触精度。例如,齿轮啮 合、锥体配合以及导轨之间的接触精度等。
★★★
机械制造工艺
★★★
三、装配精度 1.装配精度的概念
机器的质量是以其工作性能、使用效果、精度和寿命 等作为指标进行综合评定的。它主要取决于结构设计、零 件质量及其装配精度。 装配精度一般包括零、部件间的相互距离精度、相互 位臵精度和相对运动精度。 1)相互距离精度 相互距离精度是指相关零、部件间的距离尺寸的精度, 包括间隙、配合要求。例如,卧式车床前后两顶尖对床身 导轨的等高度。

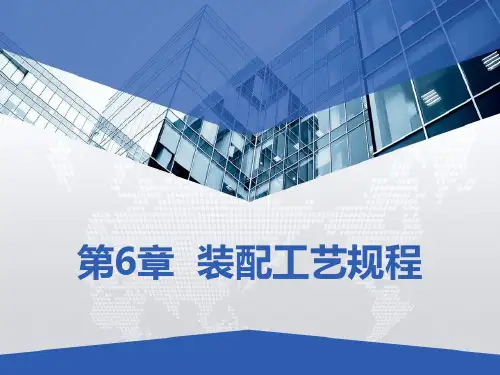

装配工艺流程教学 PPT

装配工艺流程教学 PPT
第6章 装配工艺规程
学习内容
6.1 装配与装配精度 6.2 装配的组织形式及生产
纲领 6.3 装配尺寸链 6.4 保证装配精度的装配方
法 6.5 装配工艺规程的制定
6.1 装配与装配精度
机器装配是机械制造中较难实现自动化的生产过程。 目前,在多数工厂中,装配的主要工作是手工完成的,所以选择 合适的装配方法,制定合理的装配工艺规程,不仅是保证机器装配质 量的手段,也是提高生产效率,降低制造成本的有力措施。
6.2装配的组织形式及生产纲领
1.装配的组织形式 装配的组织形式的选择主要取决于机器的结构特点(包括重量 、尺寸和复杂程度)、生产纲领和现有生产条件。 按机器产品在装配过程中移动与否,装配的组织形式分为固定 式和移动式两种。 固定式装配组织形式是在一个固定的地点进行全部装配工作, 机器在装配过程中不移动,多用于单件小批生产或重型产品的成批 生产。固定式装配也可以按装组织工人专业分工和按照装配顺序轮 流到各产品点进行装配,这种装配组织形式称为固定流水装配,多 用于成批生产结构比较复杂、工序数多的大型、重型机器,如机床 、汽轮机的装配。
m
T0 T0L T0L i Ti
式中 T 0 L 为封闭环极值公差;
i1
T 0 为封闭环极值公差要求值;
T i 为第i个组成环公差;
m为组成环环数。
i 为第i个组成环传递系数;
在进行直线尺寸链反计算时,可按“等公差”原则确定各组成
环的平均极值公差
TavL
T0 m
然后,根据各组成环尺才的加工难易程度对它们的公差进行适当的调整。
为了简便起见,装配尺寸链计算常用对称公差法。
对称公差法是将所有组成环的尺寸变为对称公差,注意变换过程 中组成环的基本尺寸也会发生改变,采用平均尺寸。然后,利用变换后 的基本尺寸和对称公差进行计算。

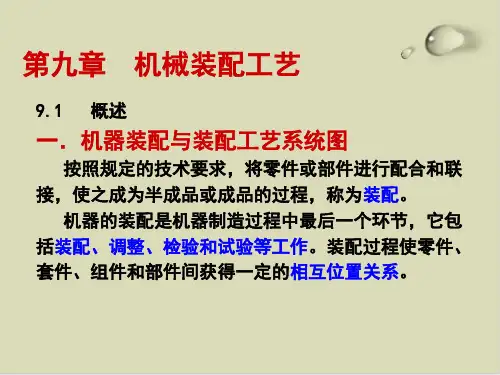

机械装配工艺基础知识培训课件(PPT32张)

机械装配工艺基础知识培训课件(PPT32张)
二、保证装配度的四种装配方法 (一)互换装配法 (二)分组装配法 (三)修配装配法 (四)调整装配法
第九章 机械装配工艺
(一)互换装配法 采用互换法装配时,被装配的每一个零件不需作任
何挑选、修配和调整就能达到规定的装配精度要求。用 互换法装配,其装配精度主要取决于零件的制造精度。
根据零件的互换程度,互换法装配可分为完全互换 法装配和统计互换法装配。 1.完全互换装配法
统计互换装配法又称不完全互换装配法,其实质是将组成环的 制造公差适当放大,使零件容易加工,这会使极少数产品的装配 精度超出规定要求,但这是小概率事件,很少发生人从总的经济效 果分析,仍然是经济可行的。
第九章 机械装配工艺
统计互换装配方法的优点是: 与完全互换法装配相比,组成环的制造公差较
大,零件制造成本低;装配过程简单,生产效率高。
第九章 机械装配工艺
(四)调整装配法
装配时用改变调整件在机器结构中的相对位置或选用合适的调 整件来达到装配精度的装配方法,称为调整装配法。
调整装配法与修配装配法的原理基本相同。在以装配精度要求 为封闭环建立的装配尺寸链中,除调整环外各组成环均以加工经济 精度制造,由于扩大组成环制造公差带来的封闭环尺寸变动范围超 差,通过调节调整件相对位置的方法消除,最后达到装配精度要求。
在产量大、装配精度要求较高的场合,调整件还可以采用多件 拼合的方式组成。这种调整装配方法比较灵活,它在汽车、拖拉机 生产中广泛应用。
第九章 机械装配工艺
(四)调整装配法
3.误差抵消调整法 在机器装配中,通过调整被装零件的相对位置,使误差相互抵
消,可以提高装配精度,这种装配方法称为误差抵消调整法。
优点:组成环均能以加工经济精度制造,但却可获得较高的装配精 度;装配效率比修配装配法高。

机械加工工艺过程ppt幻灯片课件

机械加工工艺过程ppt幻灯片课件
二、机械加工工艺过程的组成
4. 走刀 在一个工步中,有时因所需切除的
金属层较厚而不能一次切完,需分几 次切削,则每一次切削称为一次走刀。
14
经营者提供商品或者服务有欺诈行为 的,应 当按照 消费者 的要求 增加赔 偿其受 到的损 失,增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
3 铣键槽、去毛刺
一个 铣 床
工序号
表2 大批大量生产的工艺过程
工序内容
设备
1 铣两端面,钻两端中心孔* 铣端面钻中
两个 心孔机床
2
车大外圆及倒角
两个 车床 I
3 车小外圆、切槽及倒角 三个 车床II
4 铣键槽
一个 专用铣床
5 去毛刺
钳工台
13
经营者提供商品或者服务有欺诈行为 的,应 当按照 消费者 的要求 增加赔 偿其受 到的损 失,增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
一、定位基准的选择
1.粗基准的选择 • 应选加工余量小的、较准确的、光洁的、面积较大
的毛面做粗基准,不应选有毛刺的分型面,避免浇 口、冒口。 • 选重要表面做粗基准,因为重要表面一般都要求加 工余量均匀。选非加工表面做粗基准,这样可以保 证加工表面和非加工表面之间的相对位置要求,同 时可以在一次安装下加工更多的表面。如11图 • 粗基准一般只能使用一次,因为粗基准为毛面,定 位基准位移误差较大,如重复使用,将造成较大的 定位误差,不能保证加工要求。 • 若零件的所有表面都要加工,则应以加工余量最小 的表面作为粗基准。
25
经营者提供商品或者服务有欺诈行为 的,应 当按照 消费者 的要求 增加赔 偿其受 到的损 失,增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用

机械装配工艺规程的制订PPT课件( 25页)

机械装配工艺规程的制订PPT课件( 25页)
使用场合:固定调整法适用于装配精度要求较高, 组成零件数较多的场合。在使用过程中,通过更 换备用件还可补偿磨损。
南京理工大学机械工程学院
3)误差抵消调整法
在装配中,调整组成零件的相对位置,使各件加工 误差相互抵消一部分,以提高装配精度的办法称为 误差抵消调整法。
特点:可在不提高组成零件加工精度的条件下, 提高装配精度。但它需事先测出各组成零件的误 差方向和大小,装配时需要技术熟练的工人,增 加装配前准备工作量和装配工作量,使装配组织 工作比较复杂。
南京理工大学机械工程学院
2)制订装配工艺规程的主要据
(1)产品装配图样(总装配图样、部件装配图 样和组件装配图样)及验收技术条件(验收的内 容和方法 )。 (2)产品的生产纲领 、生产类型。 (3)现有生产条件:装配车间的面积、现有装 配设备与工艺装备、现有工人的技术水平和现有 的管理模式、工艺资料和各种标准。
清洗的方法:有擦、浸、喷和超声波振动等。 常用的清洗液:有煤油、汽油、碱液和化学清 洗液等。 2)联接:是装配的主要工作。连接包括: 可拆连接(用螺纹、键、销连接等) 不可拆连接(用焊接、粘结、铆接和过盈配合等)
南京理工大学机械工程学院
7.1.2 装配工作的基本内容
3)校正、调整与配作:为保证装配精度,提高经济 性。 校正是指相关零、部件间相互位置的找正、找直、 找平及相应的调整工作。 调整是指相关零、部件间相互位置的调节工作。 配作是指几个零件配钻、配铰、配刮和配磨等,是 装配中间附加的一些钳工和机械加工工作。配钻和 配铰要在校正、调整后进行。配刮和配磨的目的是 为增加相配表面的接触面积和提高接触刚度。
第7章 机械装配工艺
7.1 概述 7.2 装配方法及其选择 7.3 装配工艺规程的制订

机械装配图教学PPT课件

机械装配图教学PPT课件
(1)定比例、选图幅、合理布局; (2)画图框、标题栏、名细栏和中心线; (3)由主视图入手,逐步完成各视图的底稿; (4)核对检查,加深图线,画剖面线、尺寸界限、 尺寸线和箭头;
(5)编注零件序号,注写尺寸数字,填写标题栏、 名细栏和技术要求,完成装配图。
由零件图拼画装配图—螺纹调节支承
旋转螺母 支杆升降
螺纹连 接关系
定位 基准
画装配图注意事项
1.抓住装配线,从内向外 (或从外向内)逐个画出。
2.分析清楚各零件定位基准 面(线)和作图基准线。
3.分清零件间前后关系,被 遮挡的投影线随时擦除。
4.零件的工艺结构可省略。
5.分析清楚零件间的装配关 系(从尺寸分析入手)。
可省略 可省略 可省略
画图步骤例
阀体
看零件图
包容固定 其它零件
看零件图
安装固定
旋转, 控制流量
看零件图
传递运动
3.确定装配图表达方案, 定主视图和其它视图
俯视图表达外形
左视图可半剖
主视图全剖
4.画球阀装配图
确定零件 之间的位 置关系
判断可见性, 擦去被遮挡线
画球阀装配图2
判断可见性, 擦去被遮挡线
俯、左视图 及其它问题
4 上轴衬 1
ZCuAl10Fe3
ZCuAl10Fe3 Q235-A
3 轴承盖 2 下轴衬 1 轴衬座 序号 名 称
1 HT150
1
1
HT150
数量 材 料
GB8-86 GB6170-86 GB1154-89
备注
滑动轴承
比例 1:1 第 张
质量
共张
制图
审核
装配图——描述一部机器或部件的图样

机械装配工艺ppt课件

机械装配工艺ppt课件

在整堂课的教学中,刘教师总是让学 生带着 问题来 学习, 而问题 的设置 具有一 定的梯 度,由 浅入深 ,所提 出的问 题也很 明确
在整堂课的教学中,刘教师总是让学 生带着 问题来 学习, 而问题 的设置 具有一 定的梯 度,由 浅入深 ,所提 出的问 题也很 明确
装配的概念
球阀装配体分解图
螺柱6 螺母7 阀杆12
阀盖2 填料垫8
扳手13
填料压 紧盖11 阀体1
密封圈3 阀芯4 调整垫5
在整堂课的教学中,刘教师总是让学 生带着 问题来 学习, 而问题 的设置 具有一 定的梯 度,由 浅入深 ,所提 出的问 题也很 明确
成批或大 批生产
一种或几种相似装配对象专
用流水线,有周期性间歇移 动和连续移动两种方式
生产率高,节奏性强, 机械化传输 待装零、部件不能脱节
,装备费用较高
大批大量 生产
半自动或全自动装配线,半 自动装配线部分上下料和装 配工作采用人工方法
半自动、全 自动装配
生产率高,质量稳定, 产品变动灵活性差,装 备费用昂贵
机器装配的基本概念
图5-43 部件装配工艺系统图
在整堂课的教学中,刘教师总是让学 生带着 问题来 学习, 而问题 的设置 具有一 定的梯 度,由 浅入深 ,所提 出的问 题也很 明确
机器装配的基本概念
图5-44 总装装配工艺系统图
在整堂课的教学中,刘教师总是让学 生带着 问题来 学习, 而问题 的设置 具有一 定的梯 度,由 浅入深 ,所提 出的问 题也很 明确
在整堂课的教学中,刘教师总是让学 生带着 问题来 学习, 而问题 的设置 具有一 定的梯 度,由 浅入深 ,所提 出的问 题也很 明确
机器装配的基本概念
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
机械装配工艺
学习指南: • 机器的装配是整个机器制造工艺过程中的最后
一个环节,它包括装配(部装和总装)、调整、 检验和试验等工作。

重点掌握各种装配方法的实质、特点和使用范
围,学会装配尺寸链的建立方法,并应熟练掌握
运用极值法、概率法计算装配尺寸链。此外,对
机器及零件结构的装配工艺性和制订装配工艺规
程的方法也应有一定的了解。
艺规程。
从广义上讲,机器及其部件、组件装配图,尺寸 链分析图,各种装配夹具的应用图,检验方法图及其 说明,零件机械加工技术要求一览表,各个“装配单 元”及整台机器的运转、试验规程及其所用设备图, 以至于装配周期表等,均属于装配工艺范围内的文件。
11
在制订机器装配工艺规程时,一般应着重考虑以下原 则:
8
大家有疑问的,可以询问和交流
可以互相讨论下,但要小
9
• 部件 • 在一个基准零件上,装上若干个组件、套件和
零件就构成部件。如图3-b所示。 • 机器 • 在一个基准零件上,装上若干个部件、组件、
套件和零件就成为机器或称产品。
10
§5-7装配工艺规程的制订
一、制订装配工艺规程的基本原则 将装配工艺过程用文件形式规定下来就是装配工
6
零件是组成机器的基本元件,零件直接装 入机器的不多。 套件 在一个基准零件上,装上一个或若 干个零件就构成了一个套件,它是最小的装 配单元。 • 图2-a所示为套件的一个示例,其中蜗轮 即属于"基准零件"。
7
• 组件 • 在一个基准零件上,装上一个或若干个套件和
零件就构成一个组件。每个组件只有一个基准零 件,它联接相关零件和套件,并确定它们的相对 位置。 • 图2-b为一个组件示例,其中蜗轮和齿轮合件是 先前准备好的一个套件,阶梯轴为“基准零件”。
较大的值,易加工或易测量的组成环,其公 差值可取较小的值。
24
当组成环按上述原则确定公差后,公差累计值 不符合封闭环的要求时,要选一组成环,其 公差值及分布需经计算确定,以满足封闭环 精度的要求,该环称协调环。
15
三、拟定装配工艺过程
(1)确定装配工作的具体内容。根据产品的结构和 装配精度的要求可以确定各装配工序的具体内 容。
(2)确定装配工艺方法及设备。必须选择合适的装 配方法及所需的设备、工具、夹具和量具等。当 车间没有现成的设备、工具、夹具、量具时,还 得提出设计任务书。所用的工艺参数可参照经验 数据或计算确定。
17
5-8 保证装配精度的装配方法
学习目标:
主要掌握装配精度的概念及其保证 机器装配精度的四种工艺方法:互换法、 选择法、修配法和调整法;并能够运用 装配尺寸链对装配精度进行定量分析和 求解。
18
保证装配精度的装配方法: 常用装配方法
1 互换法 :完全互换法 部分互换法 2 修配法 3 选配法 4 调整法
标准。 • 2)对产品的结构进行尺寸分析和工艺分析。在
此基础上,结合产品的结构特点和生产批量,确 定保证达到装配精度的装配方法。 • 3)研究产品分解成“装配单元”的方案,以便 组织平行、流水作业。
14
二、确定装配的组织形式 • 装配的组织形式分固定式和移动式两种。移动
式又分间歇移动、连续移动和变节奏移动三种方 式。单件小批生产,或尺寸大、质量大的产品多 采用固定装配的组织形式,其余用移动装配的组 织形式。 • 装配的组织形式确定以后,装配方式、工作点 的布置、工序的分散与集中以及每道工序的具体 内容也根据装配的组织形式而确定。固定式装配 工序集中,移动式装配工序分散。
19
20
21
(1)完全互换法特点
22
(2)完全互换法计算 1)装配尺寸链计算 采用完全互换装配法时,装配尺寸链采 用极值法计算。
n 1
Ti T0
i 1
23
组成环公差的调整原则: 1. 组成环为标准件时,其公差值及分布有规
定,为确定的值; 2.组成环为几个尺寸链的公共环时,其公差值
及分布由其中要求最严的尺寸链确定; 3. 难加工或难测量的组成环,其公差值可取
(3)确定装配顺序。各级装配单元装配时,先要确 定一个基准件先进入装配,然后安排其它零件、 组件或部件进入装配的顺序。如车床装配时,床 身是一个基准件先进入总装,其他的装配单元再 依次进入装配。
16
安排装配顺序的一般原则为:先下后上,先内后 外,先难后易、先重大后轻小,先精密后一般。 (4)确定工时定额及工人的技术等级。目前装配的工 时定额大都根据实践经验估计,工人的技术等级并 不作严格规定。但必须安排有经验的技术熟练的工 人在关键的装配岗位上操作,以把好质量关。 四、编写装配工艺文件
1
5-6 机械装配工艺概述
任何机械设备或产品都是由若干零件和部件组成。 根据规定的技术要求将有关的零件结合成部件,或 将有关的零件和部件结合成机械设备或产品的过程 称为装配,前者称为部件装配,后者称为总装配。
本节是机器装配工艺的总体概述。学习本节主 要认识机器装配工艺系统的五大部分(零件、套 件、组件、部件和机器),并了解各种生产类型 及其特点。
• 2)拟定装配顺序,划分装配工序,编制装配工 艺系统图和装配工艺规程卡片;
• 3)选择和设计装配过程中所需要的工具、夹具 和设备;
• 4)规定总装配和部件装配的技术条件,检查方 法和检查工具;
• 5)确定合理的运输方法和运输工具; • 6)制定装配时间定额。
13
一、进行产品分析 • 1)分析产品图样,掌握装配的技术要求和验收
1)保证产品装配质量,并力求提高装配质量,以延长 产品的使用寿命;
2)合理安排装配工序,尽量减少钳工装配工作量; 3)提高装配工作效率,缩短装配周期; 4)尽可能减少车间的作业面积,力争单位面积上具有 最大生产率。
12
二、装配工艺规程的内容
• 1)分析产品图样,确定装配组织形式,划分装 配单元,确定装配方法;
2
一、装配的概念及装配内容
1 装配的概念 按照规定的技术要求,将零件组合成组件,
并进一步结合成部件以至整台机器的过程,分 别称为装配。
装配工艺:其基本任务就是研究在一定的生产条 件下,以高生产率和低成本装配出高质量的产 品。
优质、高效、低耗
3
4

3 机器的装配工艺过程
通常将机器分成若干个独立的装配单元。图1所示 为机器装配工艺系统示意图,由图知,装配单元通常 可划分为五个等级,即零件、套件、组件、部件和机 器
