工业机器人的RV减速器和谐波减速器对比分析
一分钟谈谈RV减速器和谐波减速机的优缺点
一分钟谈谈RV减速器和谐波减速机的优缺点在机械工业中，减速器是一个非常关键的部件。
既可以将高速运转的电机输出降低到需要的低速，又可以增加电机输出的扭矩大小。
在减速器中，RV减速器和谐波减速机是两类经常被使用的减速器，下面我们来谈谈它们各自的优缺点。
RV减速器RV减速器采用圆锥齿轮匹配的技术，具有精度高、径向间隙小、扭矩大等特点。
它具有以下优点：1.高精度：RV减速器精度可达到±3角分，且运转期间波动小，稳定性高。
2.高扭矩：RV减速器可承受大的扭矩负荷。
在相同尺寸的条件下，RV减速器的扭矩可达到其他减速器的两倍以上。
3.节能效果好：由于RV减速器的高精度和低波动，减小了传递过程中的能量损失，使得机械系统更加节能。
当然，RV减速器也有一些缺点，如：1.价格较高：RV减速器的制造工艺相对复杂，因此价格也比其他减速器要高一些。
2.噪音较大：由于RV减速器的制造工艺较为复杂，所以在运转中会有一定的噪音。
谐波减速机谐波减速机是通过通过输入、输出柔性转子、固定轮减速获得减速效果的一种新型减速机。
它具有以下优点：1.稳定性好：谐波减速机的输出稳定，不易产生振动和噪音。
同时，在高速、小载荷的情况下，谐波减速器的效果更佳.2.重量轻：由于谐波减速机采用的是柔性转子和固定轮，因此它的重量非常轻，可以减轻机械系统负荷。
3.尺寸小：谐波减速机的体积小，可以极大地节约装置的空间。
当然，谐波减速机也有一些缺点，如：1.精度略低：谐波减速机的精度相对较低，通常只能达到±15-20角分之间。
2.价格高：谐波减速器的制造难度较大，因此制造成本也比较高。
总结RV减速器和谐波减速机各有优缺点。
在选择减速器时，需要根据具体的使用情况选择最适合的一种。
如果需要较高的精度和扭矩，可以选择RV减速器；如果需要轻量化、体积小、噪声低，可以选择谐波减速机。
同时，价格也是一个需要考虑的因素。
RV减速机和谐波减速机对比,哪个性能更好？
大量应用在关节型机器人上的减速器主要有两类：RV减速机和谐波减速机。
那么，对于这两种减速机，哪个更有优势？两者的原理、优劣势区别在哪？是否可以相互取代？让我们一起来了解一下。
谐波减速机用于负载小的工业机器人，或者是大型机器人末端几个轴，特点是体积小、重量轻、承载能力大、运动精度高，单级传动比大。
谐波减速机是谐波传动装置的其中一种，谐波传动装置包括了加速机和减速机。
谐波减速机主要结构有刚轮、柔轮、轴承和波发生器，缺一不可。
其中，刚轮的齿数略大于柔轮的齿数。
RV减速机常适用于扭矩较大的机器人关节中，具体是腿部腰部和肘部这三个关节。
负载大的工业机器人，一二三轴用的都是RV减速机。
RV减速机与谐波减速机相比具有更高的疲劳强度、刚度和寿命。
谐波减速机的缺点还包括，随着使用时间增长，运动精度会降低。
跟谐波减速机重量轻体积小的的优点相反，RV减速机的缺点是其重量重，外形尺寸较大。
两者均为少齿差啮合，不同的是谐波减速机中的一种关键齿轮具有柔性，需要反复高速变形，因而较为脆弱，所以谐波减速机跟RV减速机相比，承载能力低，寿命短。
RV减速机一般用的是摆线针轮，谐波减速机以前用的的是渐开线齿形，现在有些厂家用的是双圆弧齿形，比渐开线更高级一些。
与谐波减速机相比，RV减速机是一种新兴起的传动产品，RV减速机其实是在传统针线针轮减速机的基础上发展起来的，不仅克服了一般针摆传动的缺点，而且具有更多的优势，比如寿命长、保持精度稳定、效率高、传动顺畅等。
对于两者能不能替代的问题，概括来说其实有两种说法。
1、一是可以替代，但只是部分型号之间可以替代。
我们前面已经提到过RV减速机比机器人常用的谐波传动的疲劳强度、刚性和寿命都要高得多，而且回差精度稳定，不会像使用时间增长的谐波传动那样，运动精确度会明显降低。
很多国家的高精度机器人传动多采用RV减速机，所以RV减速机有一种发展趋势，逐渐开始取代了先进机器人传动中的谐波减速机。
谐波减速机的特点是轻和小，在这方面，行星减速机和RV减速机却很难做到。

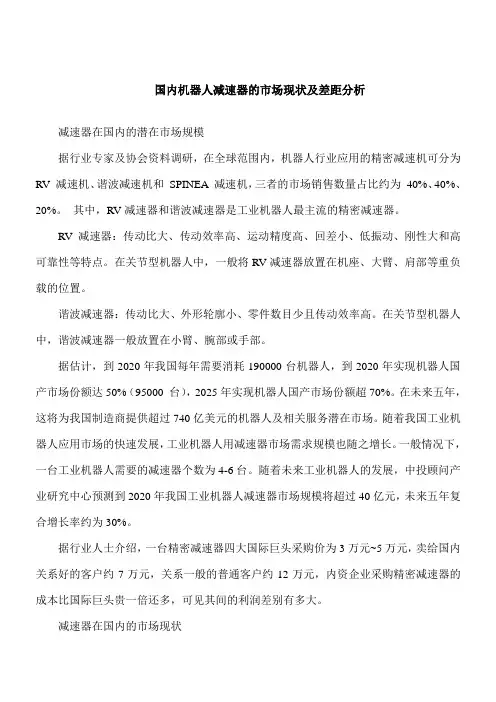

【推荐下载】国内智能机器人减速器的市场现状及差距分析
国内机器人减速器的市场现状及差距分析
减速器在国内的潜在市场规模
据行业专家及协会资料调研，在全球范围内，机器人行业应用的精密减速机可分为RV 减速机、谐波减速机和SPINEA 减速机，三者的市场销售数量占比约为40%、40%、20%。
其中，RV减速器和谐波减速器是工业机器人最主流的精密减速器。
RV减速器：传动比大、传动效率高、运动精度高、回差小、低振动、刚性大和高可靠性等特点。
在关节型机器人中，一般将RV减速器放置在机座、大臂、肩部等重负载的位置。
谐波减速器：传动比大、外形轮廓小、零件数目少且传动效率高。
在关节型机器人中，谐波减速器一般放置在小臂、腕部或手部。
据估计，到2020年我国每年需要消耗190000台机器人，到2020年实现机器人国产市场份额达50%（95000 台），2025年实现机器人国产市场份额超70%。
在未来五年，这将为我国制造商提供超过740亿美元的机器人及相关服务潜在市场。
随着我国工业机器人应用市场的快速发展，工业机器人用减速器市场需求规模也随之增长。
一般情况下，一台工业机器人需要的减速器个数为4-6台。
随着未来工业机器人的发展，中投顾问产业研究中心预测到2020年我国工业机器人减速器市场规模将超过40亿元，未来五年复合增长率约为30%。
据行业人士介绍，一台精密减速器四大国际巨头采购价为3万元~5万元，卖给国内关系好的客户约7万元，关系一般的普通客户约12万元，内资企业采购精密减速器的成本比国际巨头贵一倍还多，可见其间的利润差别有多大。
减速器在国内的市场现状。
RV减速器和谐波减速器的对比分析
RV减速器和谐波减速器的对比分析作为工业机器人核心零部件的精密减速器，与通用减速器相比，机器人用减速器要求具有传动链短、体积小、功率大、质量轻和易于控制等特点。
大量应用在关节型机器人上的减速器主要有两类：RV减速器和谐波减速器。
1、RV减速器和谐波减速器的原理和优劣势RV减速器：用于转矩大的机器人腿部腰部和肘部三个关节，负载大的工业机器人，一二三轴都是用RV。
相比谐波减速机，RV减速机的关键在于加工工艺和装配工艺。
RV减速机具有更高的疲劳强度、刚度和寿命，不像谐波传动那样随着使用时间增长，运动精度会显著降低，其缺点是重量重，外形尺寸较大。
▲RV-E型减速器▲谐波减速器：用于负载小的工业机器人或大型机器人末端几个轴，谐波减速器是谐波传动装置的一种，谐波传动装置包括谐波加速器和谐波减速器。
谐波减速器主要包括：刚轮、柔轮、轴承和波发生器三者，四者缺一不可。
其中，刚轮的齿数略大于柔轮的齿数。
谐波减速机用于小型机器人特点是体积小、重量轻、承载能力大、运动精度高，单级传动比大。
▲谐波减速器▲两者都是少齿差啮合，不同的是谐波里的一种关键齿轮是柔性的，它需要反复的高速变形，所以它比较脆弱，承载力和寿命都有限。
RV通常是用摆线针轮，谐波以前都是用渐开线齿形，现在有部分厂家使用了双圆弧齿形，这种齿形比渐开线先进很多。
减速器的两巨头是Nabtesco和Hamonica Drive，他们几乎垄断了全球的机器人用减速器。
这两种减速器都是微米级的加工精度，光这一条在量产阶段可靠性高就很难了，更别说几千转的高速运转，而且还要高寿命。
谐波减速器由“柔轮、波发生器、刚轮、轴承”这四个基本部件构成。
柔轮的外径略小于刚轮的内径，通常柔轮比刚轮少2个齿。
波发生器的椭圆型形状决定了柔轮和刚轮的齿接触点分布在介于椭圆中心的两个对立面。
波发生器转动的过程中，柔轮和刚轮齿接触部分开始啮合。
波发生器每正时针旋转180°，柔轮就相当于刚轮逆时针旋转1个齿数差。
工业机器人核心部件之减速机详细解析
工业机器人核心部件之减速机详细解析工业机器人核心部件减速器是机械传动的核心，机器人的速度、精度都与减速器有关，工业机器人使用的减速器主要包含：谐波减速器、RV减速器。
谐波减速器·马达轴连接波发生器，机械手臂连接柔性齿轮圈的硬底座·柔性齿轮圈比刚性齿轮圈少N个齿轮位·波发生器转一圈，柔性齿轮圈移动N个齿轮位·可以达到很高的减速比RV减速器RV减速器结构RV-E是两级减速齿轮，第一级减速是输入齿轮和正齿轮的外啮合，三个正齿轮(spur gear)以120°的间隔对称于输出轴。
第二级减速透过正齿轮驱动偏心轴，带动安装在偏心轴上的RV齿轮，引起两个RV齿轮的偏心运动。
两个RV齿轮以180°的相位差带动输出轴，以提供平衡载荷。
RV-C是两级减速齿轮，第一级减速是输入齿轮和第一中心齿轮的外啮合，然后第二中心齿轮与正齿轮的外啮合。
三个正齿轮以120°的间隔对称于输出轴。
第二级减速透过正齿轮驱动偏心轴，带动安装在偏心轴上的RV齿轮，引起两个RV齿轮的偏心运动。
两个RV齿轮以180°的相位差带动输出轴，以提供平衡载荷。
RV的减速原理在外壳的内环圈内装有圆柱形的滚针，ＲＶ齿轮的偏心运动引起滚针与摆线形ＲＶ轮齿的啮合和脱离，产生多组ＲＶ轮齿与滚针同时啮合，提高负载能力。
由于ＲＶ齿数比滚针少１个数目，因此当偏心轴旋转一周时，如果固定外壳(case)，则ＲＶ齿轮与输入轴同向转１个齿的角度。
输出端可以是传动轴（shaft）或外壳(case)。
如果外壳固定，则传动轴为输出，输出为同方向。
如果传动轴固定，外壳为输出，输出的方向恰好相反。
更换固定和输出部件，可以得到不同的传动比。
机器人常用的减速机
1/9
1
机器人常用的减速机
RV减速器
1
2
7
3
4
5
6
1—机架外 2—输入齿轮 3—直齿轮 4—曲轴 5—RV齿轮 6—针轮 7—输出法兰
2/9
1
机器人常用的减速机
RV减速器 RV减速器内部的主要零部件有：输出法兰、输入齿轮、直齿轮、曲轴、RV 齿轮、和针轮等。零部件介绍如下： 1. 输入齿轮轴：齿轮轴用来传递输入功率，且与直齿轮互相啮合。 2. 直齿轮：也就是渐开线行星轮，它与曲轴固联，两个行星轮均匀地分布在一 个圆周上，起功率分流的作用，即将输入功率分成两路传递给摆线针轮行星 机构。 3. 曲轴：曲轴是摆线轮的旋转轴。它的一端与直齿轮相联接，另一端与输出法 兰相联接，它可以带动摆线轮产生公转，而且又支撑摆线轮产生自转。 4. 摆线轮（RV 齿轮）：为了实现径向力的平衡在该传动机构中，一般应采用两 个完全相同的摆线轮，分别安装在曲柄轴上，且两摆线轮的偏心位置相互成 180°。 5. 针轮：针轮与机架固连在一起而成为针轮壳体，在针轮上安装有 30 个针齿。 6. 输出法兰：是 RV 型传动机构与外界从动工作机相联接的构件，输出运动或 动力。
8/9
THANKS!
致真唯实
9/9
4/9
1
机器人常用的减速机
谐波减速器 谐波齿轮减速器是一种利用柔性构件的弹性变形波进行运动和动力传递变换 的新型齿轮减速器，具有结构简单、体积小、传动比大、精度高、可向密封空间 传递运动和动力等优点，因而在精密程度要求高的工业机器人系统中经常得到应 用。
减 速 机
主体
钢轮
柔轮
波发生器
5/9
1
机器人常用的减速机
1
RV及Harmonic Drive减速机
珠海运泰利自动化
7
珠海运泰利自动化 5
2.2 我国机器人基础部件技术及产业的建议
从研发，到加工制造，再到产业化应用整个过程中，联合国内各家优势单位，以RV减 速机为例，以重庆大学机械传动国家重点实验室等高校院所为研究基础，以浙江恒 丰泰，秦川机床厂等一批有实力的减速机生产厂商加工和产业化主体，以奇瑞，广 州数控，苏州博实等机器人制造商的客观需求为拉动力，加速整个高精度机器人减 速机的产业化发展。 建立工业机器人关键部件检测中心，按照国家标准，对各类关键部件实施全面的性 能检测和产品认证。这对于成熟产品形成的不断完善，确保产品质量十分必要。 实行财政补贴:在工业机器人及相关基础部件产业化的初期，为了支持国产机器人 的发展，对规模化生产的企业，可按其实际销售的相关人产品，参照国际市场的平 均价格，给予一定比例(如20一40%)的补贴。 对采用国产机器人的应用工程给予一定时期(3一5年)的减免税优惠，或对典型的应 用 工程系统，经申请、核准予以经费支持，以扶持整个产业的发展。
4
2.1 国内外发展趋势
在机器人高精度谐波减速机方面, 在其齿轮传动中采用双圆弧 齿廓，可以有效改善柔轮齿根的应力状况和传动啮合质量，提高承 载能力、扭转刚度和柔轮疲劳寿命，并可降低最小传动比。日本的 IH齿形是基于余弦凸轮波发生器开发的双圆弧齿形，由于采用近似 方法设计，应用初期出现了齿廓干涉等问题，但是到1990年代初期 已经基本完善。目前，日本谐波传动系统有限公司的谐波产品有十 几个类型，二十多个系列，最小传动比为30，型号中带有字母 “S”的，其齿形为双圆弧齿形，产品垄断了主要国际市场。其中 超短杯型号CSD和SHD，其柔轮长度仅有常规谐波传动柔轮的1/3， 既增加传动刚度，又大幅度减轻了谐波减速器重量。此外，在谐波 传动轻量化技术方面，采用铝等轻合金材料制造波发生器与减速器 壳体等方式，减薄刚轮外缘以及改进连接结构等形式，使整机重量 大幅度减轻。 相比于谐波减速机，RV减速机具有更高的高度和回 转精度，目前其发展方向是如何通过对内部轴承的配置，材料和热 处理工艺的改进，增加减速机的扭转刚度，最大抗弯弯矩，以及提 高在频繁加减速等恶劣工况下的使用寿命。
RV减速器的传动误差分析
RV减速器的传动误差分析RV减速器是一种常见的减速器类型，广泛应用于机器人、机床、包装机械等领域。
它的主要作用是降低转速、增加扭矩，为机械设备提供稳定的动力输出。
然而，RV减速器在传动过程中难免会出现误差，这种误差可能影响机械设备的精度和稳定性。
因此，对RV减速器的传动误差进行分析和控制具有重要意义。
RV减速器的传动误差是指减速器输出轴的实际转速与理论转速之间的差异。
这种误差的产生原因主要包括制造工艺、安装调试、使用维护等多方面因素。
传动误差过大会影响机械设备的精度和稳定性，因此需要对其进行控制。
制造工艺RV减速器的制造工艺对其传动误差有着重要影响。
齿轮加工误差、轴承装配误差等因素都会导致传动误差的产生。
一些厂家为了降低成本，采用低质量的材料和加工设备，也会导致传动误差增大。
安装调试是影响RV减速器传动误差的重要因素。
如果安装不到位或调试不准确，会使减速器在运行过程中产生较大的传动误差。
例如，减速器安装位置不正确会导致输出轴承受额外的力矩，从而增加传动误差。
使用维护不当也会造成RV减速器的传动误差增大。
例如，长期超载使用、维护保养不及时等，会导致减速器内部零部件磨损，从而增加传动误差。
设计选型在设计选型阶段，应选择具有高精度、低传动误差的RV减速器。
同时，根据实际应用需求，选择合适的减速比、承受扭矩等参数，以确保减速器与机械设备的整体性能和稳定性。
安装调试过程中，要确保减速器的安装位置和调试精度。
应按照厂家提供的安装手册进行操作，确保安装位置的准确性。
在调试阶段，要对减速器的输入和输出轴进行仔细调整，确保其达到最佳的运行状态。
良好的维护保养是控制RV减速器传动误差的重要措施。
应定期对减速器进行检查，及时发现并解决潜在的问题。
同时，按照厂家建议进行定期保养，更换磨损零部件，以保持减速器的精度和稳定性。
RV减速器的传动误差是影响机械设备性能和稳定性的重要因素。
本文对RV减速器的传动误差进行了详细分析，并提出了相应的控制措施。
rv减速 谐波减速 精密行星减速
文章标题：探索机械传动中的RV减速、谐波减速与精密行星减速在机械工程领域中，减速器是一种常见的机械传动装置，它可以实现从高速轴到低速轴的传动。
在减速器的种类中，RV减速、谐波减速和精密行星减速是比较常见的类型。
它们各自拥有独特的特点和应用领域，对于不同的机械系统起着至关重要的作用。
本文将就这三种减速器进行深入探讨，并就其结构设计、工作原理及应用领域进行全面评估。
1. RV减速器RV减速器是一种精密的减速器，其主要特点是具有高传动精度、高扭矩密度和紧凑的结构。
它通常被应用于精密的机械设备中，如工业机器人、数控机床等领域。
在RV减速器中，采用了柔性齿轮机构，它能够有效地减小齿轮的间隙，并且降低了噪音和振动。
RV减速器还具有重量轻、寿命长、传动效率高的优点，因此在一些对传动精度要求较高的场合得到了广泛的应用。
2. 谐波减速器谐波减速器是一种利用柔性变形元件进行传动的减速装置。
它的结构简单、传动精度高、扭矩密度大，因此在一些高精度、高扭矩传动场合得到了广泛的应用。
与其他减速器相比，谐波减速器具有零间隙传动、高刚度、干式摩擦传动等特点，这些特点使得谐波减速器具有出色的定位精度和传动稳定性。
3. 精密行星减速器精密行星减速器是一种结构紧凑、传动比范围广、传动效率高的机械传动装置。
它由太阳轮、行星轮和内齿圈组成，通过行星架来传递动力，因此具有较高的传动效率和较大的扭矩输出。
精密行星减速器还具有重量轻、寿命长、噪音低的特点，因此在一些对传动效率和空间要求较高的场合得到了广泛的应用。
总结回顾：通过本文的探讨，我们可以清晰地了解到RV减速、谐波减速和精密行星减速这三种减速器的特点和应用领域。
在实际的工程应用中，我们需要根据具体的传动要求和工作环境来选择适合的减速器类型，以实现最佳的传动效果和性能。
个人观点和理解：对于减速器的选择，我认为需要综合考虑传动精度、扭矩密度、传动效率、空间布局等因素，以及具体的应用场景和工作要求。
RV减速器和谐波减速器
RV减速器与谐波减速器的调研报告当我们在无限憧憬机器人时代的时候，我们却很少知道在机器人的所有零部件中，有两样东西一直是我们国人无法跨越过去的障碍，那就是伺服电机和精密减速器。
随着自动化和电子电气理论的日趋成熟，国人在伺服电机方面已经迈出了坚实的一步，虽然在目前国内的伺服电机75%仍然依靠进口，但对于中小功率的伺服电机，中国不少企业，如深圳的英威腾、汇川科技，大连的安迪的产品已经可以在性能上基本满足中国企业的需求。
可是对于精密减速器，特别是机器人关节上需要使用的RV减速器和谐波减速器，目前国内的研究仍然停留在论文和数据库当中，翻遍所有关于生产这两种减速器的国产厂家，我们仍然难以找出哪怕一家产品可以在性能上满足国内机器人产业的需求。
直到今天，中国仍然不具备设计和制造这两种减速器的能力。
“十二五”时期，国家“863”计划将其列入重点攻克的技术瓶颈。
国内顶尖大学和科研机构几年攻关也只有论文，没有实物。
那么，我们与国外在精密减速器方面的差距到底在哪里？为什么在专利技术早已公开的今天，我们仍然难以跨过这道已经成型了近半个世纪的鸿沟？为什么机器人要用RV减速器和谐波减速器？我们常用的减速大致有下面几类；摆线减速器、硬齿面圆柱齿轮减速器、行星齿轮减速器、软齿面减速器、三环减速器、起重机减速器、蜗杆减速器、轴装式硬齿面减速器、无级变速器。
而RV减速器和谐波减速器与上述几种减速的区别在于，RV减速器是行星减速器和摆线减速器的组成的一个二级减速器，谐波减速器则是一种靠波发生器使柔性齿轮产生可控弹性变形，并与刚性齿轮相啮合来传递运动和动力的齿轮传动。
这两种减速器相对于其它减速器而言，具有以下的优势：(1)传动速比大，(2)承载能力高，(3)传动精度高，(4)传动效率高、运动平稳，(5)结构简单、零件数少、安装方便，(6)体积小、重量轻，。
传统的齿轮减速器体积大，重量重，减速比小，传统效率低下，特别是在无法消除多级减速后的累积误差，对于机器人在控制末端精度要求甚高的工况下，目前只有RV和谐波减速器可以胜任。
谐波减速器和rv减速器的工作原理
谐波减速器和RV减速器的工作原理一、引言谐波减速器和RV减速器是两种常见的减速装置，它们在机械传动系统中具有重要的作用。
本文将从工作原理的角度对谐波减速器和RV减速器进行全面、详细、完整且深入地探讨。
二、谐波减速器的工作原理1. 谐波减速器的概述谐波减速器是一种特殊的减速装置，它利用谐波振动的原理实现减速。
谐波减速器由驱动轴、曲柄轴、谐波振子和输出轴等组成。
驱动轴通过传动装置带动曲柄轴旋转，曲柄轴上的曲柄传递动力给谐波振子，谐波振子随之发生谐波振动，最终通过输出轴输出动力。
2. 谐波振动的原理谐波振动是指在外力作用下，系统的振动频率与外力频率相等或整数倍关系的振动。
谐波减速器中的谐波振动是指曲柄轴上的曲柄传递动力给谐波振子时，谐波振子以谐波频率进行振动。
3. 谐波减速器的工作流程谐波减速器的工作流程可以概括为以下几个步骤：1.驱动轴旋转：驱动轴通过传动装置带动曲柄轴旋转。
2.曲柄传递动力：曲柄轴上的曲柄传递动力给谐波振子。
曲柄上的移动导致谐波振子的振动。
3.谐波振动：谐波振子以谐波频率进行振动。
这种振动会引起谐波振子上的齿轮的相应运动。
4.输出轴旋转：谐波振子上的齿轮与输出轴上的齿轮啮合，使得输出轴进行相应的旋转，输出所需的减速效果。
4. 谐波减速器的特点谐波减速器具有以下几个特点：•高精度：谐波减速器具有高传动精度，可以达到几个角秒的转动精度。
•大减速比：谐波减速器的减速比一般较大，可以达到几十甚至上百倍。
•大扭矩密度：谐波减速器设计合理，具有较大的扭矩密度，可以满足多种工况下的需求。
三、RV减速器的工作原理1. RV减速器的概述RV减速器是一种常用的行星减速装置，其结构紧凑，扭矩传递平稳，广泛应用于工业机械等领域。
RV减速器由输入端、输出端和行星轮等组成。
2. RV减速器的工作流程RV减速器的工作流程可以概括为以下几个步骤：1.输入轴旋转：输入轴带动行星轮旋转。
2.行星轮与行星齿轮啮合：行星轮上的行星齿轮与固定在壳体周围的行星轮啮合，形成行星齿轮传动系统。
工业机器人的RV减速器和谐波减速器有什么区别
工业机器人的RV减速器和谐波减速器有什么区别作为工业机器人核心零部件的精密减速器，与通用减速器相比，机器人用减速器要求具有传动链短、体积小、功率大、质量轻和易于控制等特点。
大量应用在关节型机器人上的减速器主要有两类：RV减速器和谐波减速器1RV减速器：用于转矩大的机器人腿部腰部和肘部三个关节，负载大的工业机器人，一二三轴都是用RV。
相比谐波减速机，RV减速机的关键在于加工工艺和装配工艺。
RV减速机具有更高的疲劳强度、刚度和寿命，不像谐波传动那样随着使用时间增长，运动精度会显著降低，其缺点是重量重，外形尺寸较大。
▲RV-E型减速器谐波减速器：用于负载小的工业机器人或大型机器人末端几个轴，谐波减速器是谐波传动装置的一种，谐波传动装置包括谐波加速器和谐波减速器。
谐波减速器主要包括：刚轮、柔轮、轴承和波发生器三者，四者缺一不可。
其中，刚轮的齿数略大于柔轮的齿数。
谐波减速机用于小型机器人特点是体积小、重量轻、承载能力大、运动精度高，单级传动比大。
▲谐波减速器两者都是少齿差啮合，不同的是谐波里的一种关键齿轮是柔性的，它需要反复的高速变形，所以它比较脆弱，承载力和寿命都有限。
RV通常是用摆线针轮，谐波以前都是用渐开线齿形，现在有部分厂家使用了双圆弧齿形，这种齿形比渐开线先进很多。
减速器的两巨头是Nabtesco和Hamonica Drive，他们几乎垄断了全球的机器人用减速器。
这两种减速器都是微米级的加工精度，光这一条在量产阶段可靠性高就很难了，更别说几千转的高速运转，而且还要高寿命。
谐波减速器由“柔轮、波发生器、刚轮、轴承”这四个基本部件构成。
柔轮的外径略小于刚轮的内径，通常柔轮比刚轮少2个齿。
波发生器的椭圆型形状决定了柔轮和刚轮的齿接触点分布在介于椭圆中心的两个对立面。
波发生器转动的过程中，柔轮和刚轮齿接触部分开始啮合。
波发生器每正时针旋转180°，柔轮就相当于刚轮逆时针旋转1个齿数差。
在180°对称的两处，全部齿数的30%以上同时啮合，这也造就了其高转矩传送。
机器人用RV减速器动力学性能分析
机器人用RV减速器动力学性能分析一、本文概述随着科技的不断进步和工业的快速发展，机器人技术已经成为现代制造业、物流、医疗等领域中不可或缺的重要工具。
而机器人的性能优劣，尤其是其运动性能，直接关系到机器人的工作效率和精度。
RV减速器作为机器人关节驱动中的核心部件，其动力学性能直接影响到机器人的运动平稳性、定位精度以及使用寿命。
因此，对机器人用RV减速器的动力学性能进行深入分析，不仅有助于提高机器人的整体性能，而且对于推动机器人技术的进一步发展具有重要意义。
本文旨在全面分析机器人用RV减速器的动力学性能，通过理论建模、仿真模拟和实验研究等多种手段，探讨RV减速器的动态特性、振动特性、传动效率以及热特性等关键问题。
本文将对RV减速器的结构特点和工作原理进行详细介绍，为后续的动力学性能分析提供理论基础。
通过建立RV减速器的动力学模型，分析其动态响应特性和振动特性，揭示RV减速器在高速、高精度运动过程中的动力学行为。
再次，通过实验测量RV减速器的传动效率，分析影响传动效率的关键因素，并提出相应的优化措施。
对RV减速器的热特性进行研究，探讨其在长时间、高强度工作下的热稳定性和散热性能。
通过本文的研究，旨在为机器人用RV减速器的设计和优化提供理论依据和技术支持，推动机器人技术的持续发展和应用拓展。
本文的研究成果也可为其他相关领域的机械传动系统设计和分析提供有益的参考和借鉴。
二、RV减速器的基本原理和结构特点RV减速器，全称旋转矢量减速器，是一种高性能的传动装置，广泛应用于工业机器人、自动化设备以及精密机械等领域。
其核心在于通过特定的齿轮传动机构和行星架结构，实现输入轴和输出轴之间的减速增扭，从而满足机器人在高精度、高刚度、高效率方面的要求。
RV减速器的基本原理基于齿轮传动的力学特性。
在RV减速器内部，通过多级齿轮传动，使得输入轴的旋转速度和扭矩经过逐级减速和增大，最终传递到输出轴。
这种传动方式具有结构紧凑、传动平稳、噪音低等特点，能够有效地提高机器人的运动性能和定位精度。
谐波减速器和rv减速器的工作原理
谐波减速器和rv减速器的工作原理一、谐波减速器的工作原理谐波减速器是一种高精度、高效率的减速器，其工作原理是利用谐波振动的原理实现传动。
谐波振动是指在一个系统中，当外界周期性激励力与系统固有频率相同时，系统会出现共振现象，并产生大幅度的振动。
谐波减速器利用这种共振现象，通过将输入轴上的圆弧齿轮转动一周，使得内部柔性齿轮发生多次弹性变形，并将输出轴上的圆弧齿轮带动输出轴旋转。
1.结构组成谐波减速器主要由输入轴、柔性齿轮、驱动环、输出轴和壳体等部分组成。
其中输入轴和输出轴分别连接于机械传动系统中的驱动端和被动端，柔性齿轮位于驱动环内部，并与输入和输出圆弧齿轮相嵌合。
壳体则起到支撑和固定各个部件的作用。
2.工作过程当输入轴旋转时，通过输入圆弧齿轮将转矩传递给柔性齿轮，柔性齿轮在驱动环的作用下发生多次弹性变形，并将转矩传递给输出圆弧齿轮。
输出圆弧齿轮带动输出轴旋转，从而实现减速传动。
3.特点和优势谐波减速器具有高精度、高效率、大扭矩传递和小体积等优点。
其精度可达到0.1-1角分，效率可高达90%以上，扭矩传递范围广泛，且结构紧凑、重量轻、噪音小。
二、RV减速器的工作原理RV减速器是一种基于柔性齿轮原理的减速器，其工作原理是通过输入轴上的蜗杆与输出轴上的蜗轮相嵌合，实现减速传动。
蜗杆和蜗轮之间存在一定的摩擦力，在传动过程中能够起到防止倒转的作用。
1.结构组成RV减速器主要由输入轴、蜗杆、柔性齿轮、蜗轮和壳体等部分组成。
其中输入轴与机械传动系统相连接，蜗杆位于输入轴上，柔性齿轮位于蜗杆的末端，并与蜗轮相嵌合。
壳体则起到支撑和固定各个部件的作用。
2.工作过程当输入轴旋转时，通过蜗杆将转矩传递给柔性齿轮，柔性齿轮与蜗轮相嵌合，使输出轴旋转。
由于蜗杆和蜗轮之间存在一定的摩擦力，在传动过程中能够起到防止倒转的作用。
3.特点和优势RV减速器具有结构紧凑、重量轻、效率高、可靠性好等优点。
其精度可达到0.1-1角分，效率可高达90%以上，扭矩传递范围广泛，且结构简单、易于安装和维护。
机器人精密减速器的分类
随着信息技术越来越发达，机器人能为人类做的事情也越来越多，同时，这也意味着社会对机器人制造的技术要求越来越高。
除了大宗重物转移，人们逐渐提高机器人的精密度，以完成更精细的工作。
为了让机器人的行为增减速更加精密，相关技术人员发明的精密减速器种类就不少。
下面就给大家介绍一下它们具体有哪些分类。
一、RV（Rot-Vector）减速器
RV减速器是在摆线针轮传动基础上发展起来的，具有二级减速和中心圆盘支承结构。
自1986年投入市场以来，因其传动比大、传动效率高、运动精度高、回差小、低振动、刚性大和高可靠性等优点是机器人的“御用”减速器。
二、谐波减速器
谐波减速器由三部分组成：谐波发生器、柔性论和刚轮，其工作原理是由谐波发生器使柔轮产生可控的弹性变形，靠柔轮与刚轮啮合来传递动力，并达到减速的目的；按照波发生器的不同有凸轮式、滚轮式和偏心盘式。
谐波减速器传动比大、外形轮廓小、零件数目少且传动效率高。
单机传动比可达到50-4000，而传动效率高达92%-96%。
三、行星减速器
行星顾名思义行星减速器就是有三个行星轮围绕一个太阳轮旋转的减速器。
行星减速器体积小、重量轻，承载能力高，使用寿命长、运转平稳，噪声低。
具有功率分流、多齿啮合独用的特性；是一种用途广泛的工业产品，其性能可与其它军品级行星减速器产品相媲美，却有着工业级产品的价格，被应用于广泛的工业场合。
以上就是由四川志方科技有限公司为大家提供的关于机器人精密减速器的分类信息，如果你对此感兴趣，或者想要了解更多相关信息，建议咨询专业机构。
机械手的关节靠什么连接RV减速机和谐波减速机的介绍
机械手的关节靠什么连接RV减速机和谐波减速机的介绍不论是3轴还是6轴的机械手，采用的都是交流伺服电机，并且都是带刹车的。
编码器一般都是绝对值的。
不是绝对值的电机，每次停机后存在一个回零的问题。
01机械手都要用到减速器早期进口的ABB的机械手大都用他们自己制造的齿轮机构减速。
6轴工业机器人的1、2、3轴用的都是RV减速机，属于摆线针轮结构。
4、5、6轴一般采用谐波减速机。
由于轴承是特制的，这种摆线针轮的RV减速机轴向尺寸很短。
国内用的比较多的是日本人帝人公司的这种减速机。
轴向尺寸比较短的伺服电机有日本的发那科，国内广州数控也有专门为他们自己公司工业机器人配套的伺服电机，较他们传统的伺服电机轴向尺寸短很多。
02什么是RV减速机RV减速机是蜗轮蜗杆减速机家族中比较常见的减速机之一，它由蜗杆和蜗轮组成，具有结构紧凑，传动比大，以及在一定条件下具有自锁功能的传动机械，是最常用的减速机之一而且振动小，噪音低，能耗低。
RV减速机一般用于低转速大扭矩的传动设备，把电动机。
内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的，普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。
减速机是一种动力传达机构，利用齿轮的速度转换器，将马达的回转数减速到所要的回转数，并得到较大转矩的机构。
RV减速机的输入形式分为：孔输入、轴输入、延伸蜗杆轴型； RV减速机输出型形式分为：孔输出、单向轴输出、双向轴输出。
03什么是谐波减速机主要由波发生器、柔性齿轮、柔性轴承、刚性齿轮四个基本构件组成，谐波传动减速器，是一种靠波发生器装配上柔性轴承使柔性齿轮产生可控弹性变形，并与刚性齿轮相啮合来传递运动和动力的齿轮传动。
应用学科：机械工程（一级学科）；传动（二级学科）；齿轮传动（三级学科）谐波齿轮传动减速器是利用行星齿轮传动原理发展起来的一种新型减速器。
谐波齿轮传动（简称谐波传动）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工业机器人的RV 减速器和谐波减速器对比分析
作为核心零部件的重要组成，精密减速器是工业机器人可靠、精确运行所不可或缺的部分。
而事实上，减速器有多种类别，分别是谐波齿轮减速器、摆线针轮行星减速器、RV 减速器、精密行星减速器和滤波齿轮减速器。
作为工业机器人核心零部件的精密减速器，与通用减速器相比，机器人用减速器要求具有传动链短、体积小、功率大、质量轻和易于控制等特点。
精密减速器使机器人伺服电机在一个合适的速度下运转，并精确地将转速降到工业机器人各部位需要的速度，提高机械体刚性的同时输出更大的力矩。
大量应用在关节型机器人上的减速器主要有两类：RV 减速器和谐波减速器。
一般将RV 减速器放置在机座、大臂、肩部等重负载的位置，即主要用于20 公斤以上的机器人关节;而将谐波减速器放置在小臂、腕部或手部，即20 公斤以下机器人关节。
另外，行星减速器一般用在直角坐标机器人上。
那么，两类减速器的原理和优劣势到底是什么呢?
浙江来福公司张杰解释，谐波减速器由“柔轮、波发生器、刚轮、轴承”这四个基本部件构成。
柔轮的外径略小于刚轮的内径，通常柔轮比刚轮少2 个齿。
波发生器的椭圆型形状决定了柔轮和刚轮的齿接触点分布在介于椭圆中心的两个对立面。
波发生器转动的过程中，柔轮和刚轮齿接触部分开始啮合。
波。
