上海电气300MW CFB 介绍

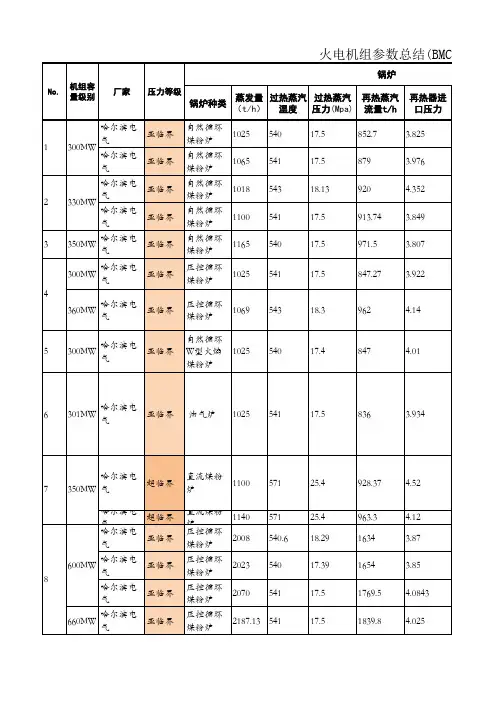

火电机组典型参数对比
17.4 26.25 13.8 13.73 13.8 16.4
1659.1 2469.7 353.29 392 599.95 842
3.86 5.1 2.67 2.72 2.609 3.853
超超临界 直流炉 超高压 CFB 超高压 超高压 亚临界 超临界 超临界 CFB CFB CFB CFB CFB
火电机组参数总结(BMCR-2008数
锅炉
No. 机组容 量级别 厂家 压力等级
锅炉种类 哈尔滨电气亚临界 自然循环 煤粉炉 自然循环 煤粉炉 自然循环 煤粉炉 自然循环 煤粉炉 自然循环 煤粉炉 压控循环 煤粉炉 压控循环 煤粉炉 自然循环 W型火焰 煤粉炉
蒸发量 过热蒸汽 过热蒸汽 再热蒸汽 （t/h） 温度 压力(Mpa) 流量t/h 1025 1065 1018 1100 1165 1025 540 541 543 541 540 541 17.5 17.5 18.13 17.5 17.5 17.5 852.7 879 920 913.74 971.5 847.27
42 43 44 45 46 47 48
600MW 东方电气 1000MW东方电气 135MW 东方电气 150MW 东方电气 200MW 东方电气 300MW 东方电气 350MW 东方电气 600MW 东方电气
亚临界
燃油自然 循环炉
2030 3033 440 480 705 1025
541 605 540 540 538 540
再热器进 口压力 3.825 3.976 4.352 3.849 3.807 3.922
1
300MW 哈尔滨电气亚临界 哈尔滨电气亚临界
2
330MW 哈尔滨电气亚临界
3电气亚临界
哈锅300MW CFB锅炉说明书
HG-1025/17.5-L.MG45锅炉锅炉机组说明书编号: F0310GL001L038用户：编制:校对:审核:审定：批准:哈尔滨锅炉厂有限责任公司2010年9月目录1. 前言 (1)2.锅炉主要设计参数及整体布置 (3)2.1锅炉主要设计参数 (3)2.2锅炉主要计算数据 (8)2.3锅炉基本尺寸 (8)2.4锅炉水容积 (9)2.5锅炉整体布置 (9)2.6锅炉设计的主要特点 (13)2.7锅炉受压元件的规格材料汇总表 (17)3.锅炉主要部件结构 (19)3.1锅炉给水和水循环系统 (19)3.2锅筒 (20)3.3锅筒内部设备 (21)3.4燃烧室及水冷壁 (22)3.5水冷屏 (23)3.6下水管 (23)3.7汽水引出管 (24)3.8水冷布风板 (24)3.9过热器系统及汽温调节 (24)3.10再热器系统及汽温调节 (26)3.11省煤器 (28)3.12空气预热器 (28)3.13旋风分离器和连接烟道 (28)3.14返料装置 (29)3.15冷渣器 (30)3.16刚性梁 (30)3.17锅炉范围内管道 (30)3.18 吹灰系统 (32)3.19膨胀中心 (32)3.20风量分配 (33)3.21锅炉构架 (33)3.22启动燃烧器 (33)3.23炉前油、蒸汽、空气管路系统 (45)3.24炉墙 (48)4. 附件 (48)1.前言**********电厂的2x300MW CFB锅炉是采用哈锅具有自主知识产权的CFB锅炉技术设计和制造的。
锅炉为亚临界参数、一次中间再热自然循环汽包炉、紧身封闭、平衡通风、固态排渣、全钢架悬吊结构的循环流化床锅炉，燃用混合煤质。
锅炉以最大连续负荷(即BMCR工况)为设计参数，锅炉的最大连续蒸发量为1025t/h。
循环流化床（CFB）锅炉是八十年代发展起来的高效率、低污染和良好综合利用的燃煤技术，由于它在煤种适应性和变负荷能力以及污染物排放上具有的独特优势，使其得到迅速发展。
热电cfb装置介绍
定义
热电CFB（Circulating Fluidized Bed）装置，即循环流化床 热电联产装置，是一种高效、清洁的能源转换技术。
基本原理
通过燃料在流化床内的燃烧产生高温烟气，烟气在流经锅炉 受热面时将热量传递给工质（水或蒸汽），使其加热并产生 蒸汽，进而驱动汽轮机发电。同时，通过回收烟气中的余热 ，实现热电联产，提高能源利用效率。
高效余热利用
通过改进余热回收系统、提高余热利用效率 等技术手段，进一步提高CFB装置能源利用 效率。
政策支持与产学研合作推动创新
政策引导与支持
政府出台相关政策，鼓励热电 联产、清洁能源等领域的技术 创新和应用，为CFB装置技术
发展提供有力保障。
产学研合作机制
建立产学研合作平台，整合高 校、科研院所和企业创新资源 ，共同推动CFB装置技术的研
02
污染物排放
热电CFB装置在燃烧过程中会产生一定的污染物，如氮氧化物、硫氧化
物、颗粒物等。评价装置性能时需要考虑其污染物排放水平，是否符合
国家和地方的环保标准。
03
运行稳定性
热电CFB装置需要长时间稳定运行，因此运行稳定性也是评价其性能的
重要指标。评价运行稳定性需要考虑装置的故障率、维修周期、寿命等
发与应用。
创新人才培养
加强热电领域创新人才培养和 引进，打造高素质研发团队， 为CFB装置技术创新提供人才
支撑。
谢谢您的聆听
THANKS
力。
竞争格局及主要厂商介绍
国际厂商
西门子、通用电气、阿尔斯通等 国际知名厂商在热电CFB装置领 域具有较强的研发实力和市场份 额。
国内厂商
东方电气、哈尔滨电气、上海电 气等国内企业在热电CFB装置领 域也取得了显著进展，逐步缩小 与国际先进水平的差距。
上海电气集团国控环球工程有限公司_企业报告(供应商版)
10.0
设计及概算中标结果公示
TOP6
山西普勤清洁能源有限公司基于发 电的低热值煤热解燃烧分级转化分 质利用技术研发及工程示范项目
山西普勤清洁能源有 限公司
\
（300MWCFB 机组低热值煤的...
*项目金额排序，最多展示前 10 记录。
公告时间 2022-12-19 2022-09-27 2023-04-23 2023-07-18 2023-07-11 2023-02-03
企业基本信息
企业名称: 营业范围：
上海电气集团国控环球工程有限公司
工程设计；工程咨询；工程总承包；工程监理；工程勘察；环境影响评价；压力容器设计； 压力管道设计；工程建设项目招标代理；自有房屋租赁；招标代理；政府采购招标代理。（依 法须经批准的项目，经相关部门批准后方可开展经营活动）
主要资质：
一、业绩表现
山西交城经济开发区 管理委员会
296.0 133.5
TOP3
山西天泽集团永丰化肥有限公司气 山西天泽煤化工集团 化升级改造项目工程监理（1 标段 股份公司 重新）中标结果公示
108.0
TOP4 140 项目蒸汽外供项目编制可行性
15.0
研究报告中标结果公示
TOP5 140 向精细化供生产蒸汽项目初步
1.1 总体指标 ..........................................................................................................................1 1.2 业绩趋势 ..........................................................................................................................1 1.3 项目规模 ..........................................................................................................................2 1.4 地区分布 ..........................................................................................................................3 1.5 行业分布 ...........................................................................................................................4 二、竞争能力 .................................................................................................................................6 2.1 中标率分析 ......................................................................................................................6 三、竞争对手 .................................................................................................................................6 3.1 主要竞争对手....................................................................................................................6 3.2 重点竞争项目....................................................................................................................7 四、服务客户 .................................................................................................................................7 4.1 关联客户中标情况 ............................................................................................................7 4.2 主要客户投标项目............................................................................................................8 五、信用风险 .................................................................................................................................9 附录 .............................................................................................................................................10
上汽MW汽轮机介绍
上汽MW汽轮机介绍一、引言汽轮机是现代电力工业中不可或缺的核心设备，其性能和质量直接影响到电力生产的效率和安全性。
上汽MW汽轮机作为国内知名汽轮机品牌，以其高效、可靠、节能等优点，广泛应用于电力、化工、冶金等领域。
本文将对上汽MW汽轮机进行详细介绍。
二、上汽MW汽轮机概述上汽MW汽轮机是一种高效、多用途的汽轮机，采用先进的蒸汽动力技术和制造工艺，具有高可靠性、低能耗、长寿命等特点。
该汽轮机适用于各种不同的能源领域，如火力发电厂、核电站、水力发电站等。
三、上汽MW汽轮机特点1、高效率：上汽MW汽轮机采用先进的蒸汽动力技术，能够有效地利用能源，提高能源利用效率。
2、低能耗：该汽轮机在运行过程中，能够有效地控制能源消耗，达到节能减排的效果。
3、可靠性高：上汽MW汽轮机采用严格的制造工艺和质量控制体系，确保了产品的可靠性和稳定性。
4、长寿命：该汽轮机采用耐磨、耐腐蚀的材料和表面处理技术，能够延长使用寿命，减少维修成本。
5、维护简便：上汽MW汽轮机采用模块化设计，方便进行日常维护和检修。
6、安全性高：该汽轮机具有完善的安全保护功能，能够保证设备和人员的安全。
7、环保性能好：上汽MW汽轮机在运行过程中，能够减少对环境的污染，达到环保要求。
四、上汽MW汽轮机应用领域1、电力领域：上汽MW汽轮机广泛应用于火力发电厂、核电站、水力发电站等电力领域。
2、化工领域：该汽轮机可用于化工企业的动力系统和化工产品的生产过程。
3、冶金领域：上汽MW汽轮机可用于冶金企业的动力系统和冶炼过程。
4、其他领域：该汽轮机还可应用于造纸、石油、食品等其他领域。
五、结论上汽MW汽轮机作为国内知名汽轮机品牌，以其高效、可靠、节能等优点，广泛应用于电力、化工、冶金等领域。
该汽轮机采用先进的蒸汽动力技术和制造工艺，具有高可靠性、低能耗、长寿命等特点，能够满足不同领域的需求。
未来，随着能源结构的调整和节能减排政策的实施，上汽MW汽轮机的应用前景将更加广阔。

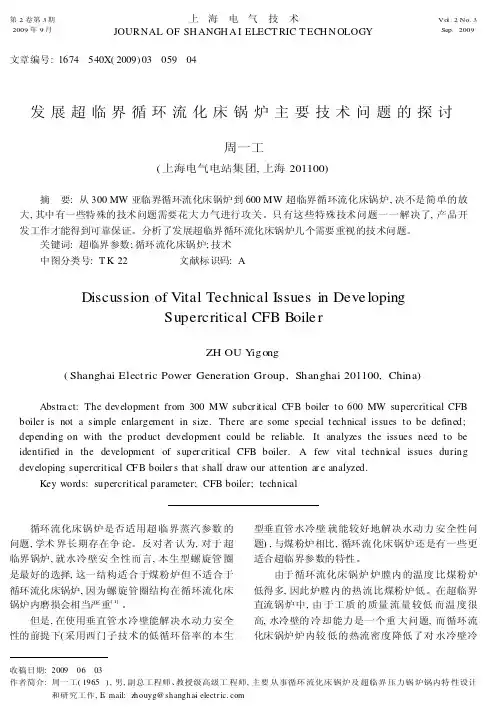

发展超临界循环流化床锅炉主要技术问题的探讨
第2卷第3期2009年9月上海电气技术JOURNAL OF SH ANGH A I ELECT RIC T ECH N OLOGYVo l.2No.3Sep.2009收稿日期63作者简介周一工(65),男,副总工程师、教授级高级工程师,主要从事循环流化床锅炉及超临界压力锅炉锅内特性设计和研究工作,z y @文章编号:1674540X(2009)0305904发展超临界循环流化床锅炉主要技术问题的探讨周一工(上海电气电站集团,上海201100)摘要:从300MW 亚临界循环流化床锅炉到600MW 超临界循环流化床锅炉,决不是简单的放大,其中有一些特殊的技术问题需要花大力气进行攻关。
只有这些特殊技术问题一一解决了,产品开发工作才能得到可靠保证。
分析了发展超临界循环流化床锅炉几个需要重视的技术问题。
关键词:超临界参数;循环流化床锅炉;技术中图分类号:T K 22文献标识码:ADiscussion of Vital Technical Issues in Deve lopingSupercritical CFB Boile rZH OU Y igong(Shanghai Elect ric Power Generation Group,Shanghai 201100,China)Abstra ct:The development from 300MW subcr itical CFB boiler to 600MW supercritical CFB boiler is not a simple enlargement in size.There ar e some special technical issues to be defined;depending on with the product development could be reliable.It analyzes the issues need to be identified in the development of super critical CFB boiler.A few vital technical issues during developing supercritical CFB boiler s that shall draw our attention ar e analyzed.Key words:supercritical parameter;CFB boiler;technical循环流化床锅炉是否适用超临界蒸汽参数的问题,学术界长期存在争论。
上锅自主知识产权300MW循环流化床锅炉运行分析
上锅自主知识产权300MW循环流化床锅炉运行分析【摘要】本文对上锅自主知识产权300MW循环流化床锅炉机组进行了简要介绍。
从锅炉机组运行等方面进行了说明，重点概括了运行过程中所出现的比较典型的问题，并对相关问题进行总结分析，为后继同类型的循环流化床机组的调试及运行提供一些借鉴经验。
【关键词】自主知识产权循环流化床运行问题分析The Self-owned intellectual property for 300MW CFB in Operation【Abstract】In this paper，We have introduced the technological of 300MW CFB. This boiler unit is the Self-owned intellectual property rights of ShangHai Boiler Works Co.Ltd.. Combining this boiler Unit practice with operation，several representative problem have been analyzed . Then ，Some suggestions have been supplied for the subsequently same genre boiler-Unit.【Key words】Self-owned intellectual property rights CFB operation Problems Analysis循环流化床锅燃烧技术作为一种洁净煤燃烧技术近年来在国内得到大力发展，主力机组容量已经发展到300MW。
循环流化床已从国外机组到引进型国产机组，再到国产自主知识产权机组，三大锅炉厂的大型循环流化床机组均已走上了自主知识产权的道路[1]-[4]。
上海锅炉厂有限公司首台具有自主知识产权的300MW循环流化床锅炉已于2010年7月6日完成168小时试运行，投入了商业运行。
300MW汽轮机深度调峰浅析
300MW汽轮机深度调峰浅析摘要：电厂机组参与深度调峰过程中，对汽轮机及其主要辅助设备是一个较大的考验。
本文主要针对机组在深度调峰时存在的问题及其原因进行分析说明，并采取了相应的运行调整措施，保证汽轮机安全运行，达到深度调峰的目的。
对参与深度调峰的同类型机组具有重要参考意义。
关键词：汽轮机深度调峰安全措施0 引言近年来，随着陕西省内新能源装机容量的持续增长，电网消纳新能源电能的空间明显不足，省内电网运行中负荷峰谷差日益增大，为缓解省内电网出现的调差矛盾，电力平衡困难，根据国家电网西北调控分中心关于开展西北电网火电机组深度调峰文件精神，我公司积极推进并实施机组深度调峰工作。
在深度调峰期间，机组运行工况恶化，为保证机组安全稳定运行，提高安全风险管控能力，现对深度调峰期间汽轮机及主要辅机运行存在的问题进行分析并采取相对应的调整措施，保证机组安全运行，最大程度的满足西北电网调峰要求，实现机组调峰能力的最大化。
1 概况我公司三期为2×300MW亚临界CFB直接空冷汽轮发电机组，#1、#2机组分别于2015年7月和8月投产，锅炉由东方锅炉股份有限公司设计制造，其型号是DG1058/17.5-II1，型式是亚临界、一次中间再热、单炉膛、自然循环、平衡通风，循环流化床燃烧方式锅炉。
汽轮机由上海汽轮机有限公司设计制造,其型号是NZK300－16.7/537/537，型式是亚临界、一次中间再热、单轴、反动式、双缸双排汽、直接空冷凝汽式汽轮机。
发电机由上海电气有限公司设计制造,型号为QFSN-300－2，额定有功功率为300MW,定子额定电压为20KV,定子额定电流为10189A,冷却方式为水氢氢。
机组DCS系统采用杭州和利时自动化有限公司的MACS6.5.2B系统，DEH为ovation1（艾默生）系统，整个机组构成一体化的控制。
2 深度调峰试验根据现场实际，制定了深度调峰试验方案，机组降负荷至150MW后稳定运行30分钟，暖轴封、倒厂用，记录相关参数，在协调方式下缓慢降低机组负荷，120MW、110MW、100MW各负荷阶段观察各参数环保指标变化情况，无异常后，在各负荷阶段进行模拟AGC指令变化试验，观察记录各参数。
上海电气燃机介绍
上海电气燃气轮机国产化情况
本体国产化
自制完成的透平持环 自制完成的透平持环
自制完成的透平轴承座 自制完成的透平轴承座
上海电气燃气轮机国产化情况
辅助系统国产化
所有辅助系统全部实现了 100％国产化
上海电气燃气轮机国产化情况
热部件国产化
设备已全部到位
上海电气燃气轮机国产化情况
热部件国产化
环形燃烧室
④ 一个主体、一体化领导
制定总体发展规划：技术发展路线、产业化规模、自主化计 划、基地建设、投资预算、产学研结合、科研规划、人才培 养、科技创新体系。 积极争取项目：统一组织制造厂参与用户介绍、投标、报价、 技术澄清、中标合同谈判、签约。 燃机项目部对各厂合同执行全过程实行集中管理：交货计划、 质量保证、成本控制。
上海汽轮机厂
自主设计制造联合循环汽轮机
已投运/在制：单轴F级凝汽式 11/4台 已投运：E级分轴、抽汽供热式- 2台 在制：E级IGCC分轴、热电联供式- 1台 E级分轴、热电联供式- 4台 能力：利用50-1000MW常规火电抽汽供热机组 数十种积木块成熟使用经验，可以为用户提供 各种规格的供热机组。
3000KW燃机（608） 列车电站 6000KW燃机（616） 固定或车载电站
1970年
设计制造
上海电气燃气轮机发展历程
生产燃气轮机的历史：10MW以上 1968年
设计制造
10MW燃机（404）
船舶动力，共四台。
采用的燃料为轻油，循环方式为单循环， 主要用于机械驱动。
1978年
设计制造
12MW燃机（750）
③ 同时拥有E级、F级燃气轮机技术
华能上海石洞口
配置：3X400MW 配置：3X400MW 单轴布置 单轴布置 燃 燃 机型号：SGT5-4000F 机型号：SGT5-4000F 联合循环出力：408.39 联合循环出力：408.39 MW MW
几种脱硫工艺选择
1脱硫工艺的选择目前国外脱硫技术已有多种，而应用较为广泛的主要有：湿式石灰石/石膏法、烟气循环流化床法、新型一体化脱硫（NID）工艺、旋转喷雾半干法、炉内喷钙-尾部加湿活化法等。
国内目前通过引进技术、合资以及自行开发已基本掌握了以上几种脱硫技术，并使这几种脱硫技术在国内不同容量机组上均有应用。
1.1 湿式石灰石/石膏法湿式石灰石/石膏法其工艺特点是采用石灰石浆液作为脱硫剂，经吸收、氧化和除雾等处理过程，形成副产品石膏。
其工艺成熟、适用于不同容量的机组，应用范围最广，脱硫剂利用充分，脱硫效率可达90%以上。
并且脱硫剂来源丰富，价格较低，副产品石膏利用前景较好。
其不足之处是系统比较复杂，占地面积大，初投资及厂用电较高，一般需进行废水处理。
该法是目前世界上技术最为成熟、应用最广的脱硫工艺，特别在美国、德国和日本，应用该工艺的机组容量约占电站脱硫装机总容量的80%以上，应用的单机容量已达1000MW。
在国内已有珞璜电厂一、二期300MW机组及北京一热、重庆电厂和浙江半山电厂三个分别相当于300MW脱硫容量的机组使用。
引进技术国内脱硫工程公司总承包完成的北京石景山热电厂、太原第二热电厂五期、贵州安顺（300MW）电厂、广东台山电厂（600MW）、河北定州电厂（600MW）等也均已投入运行。
且国内有近20台600MW机组湿法脱硫正在实施中。
其基本原理与系统图如下：1.2 烟气循环流化床干法烟气循环流化床干法脱硫(CFB-FGD)技术是世界著名环保公司德国鲁奇·能捷斯·比肖夫（LLB）公司开发的世界先进水平的循环流化床干法烟气脱硫技术。
CFB-FGD是目前干法脱硫技术商业应用中单塔处理能力较大、脱硫综合效益较为优越的一种方法。
该工艺已经先后在德国、奥地利、波兰、捷克、美国、爱尔兰等国家得到广泛应用，最大已运行单机、单塔机组容量为300MW，采用该技术设计的单塔处理烟气量可达到2800000Nm3/h。
图解双水内冷300MW发电机
水冷300MW发电机介绍
上海电气电站设备有限公司上海发电机厂
机以及水系统。
300MW水冷汽轮发电机总图
上海有汽限轮公发司电机
二 定子
发电机定子由定子机座、定子铁心、隔振结构、定子绕组、定 子引线、绕组冷却水路部件、端盖等构成。
发电机定子是由机座经铁心叠装和绕组装配完成的，是发电机中 最大、最重的构件。水冷发电机定子一般约183t。
1 定子机座及端盖
定子机座由优质中厚钢板焊接装配而成，在轴向有若干档钢板环 以增加机座的刚度。机座的刚度设计使机座的自振频率避开运行频率 和倍频。
定子端部铜屏蔽
3 定子绕组装配
定子线圈由实心股线和空心导线编织而成空、实心导线均具 有玻璃丝绝缘层。槽内股线间进行540度换位。
定子线圈在槽内固定于槽楔下，楔下设有弹性波纹板，以压 紧线棒，并在部分槽楔上开有小孔。在槽底和上、下层线棒之间 都放有适形材料。
端部绕组采用 绝缘压板、氟 橡胶板、线圈 绝缘支架和反 磁钢螺杆的紧 固结构。
1ST QFS2-300-2型汽轮发电机主要技术数据
目前已经投入运营的水冷300MW等级汽轮发电机有60多台
QFS型
30多台
QFS2型
30多台
额定容量
300 MW
额定电压
20
kV
功率因数
0.85（滞后）
额定频率
50
Hz
额定转速
3000 rpm
上海电气-超超临界锅炉技术介绍
上海电气电站31 集团
新的技术、新的亮点
更广的煤种适应性：无烟煤的解决方案
上海电气电站32 集团
新的技术、新的亮点
更环保的超超临界锅炉：组合式脱硝解决全负荷低NOx排放
上海电气电站33 集团
经济性对比
我们的业绩
安全的过热器、再热器设计
1)提高材料档次：高等级的S304H、HR3C;
2)优化结构设计：受热面水平布置或不采
用小R弯头；
3）减少烟温偏差：
可水平 调节
我们的超超临界锅炉投运至今未 发生由于过热器、再热器氧化、 超温引起的爆管情况。
可上下 调节
上海电气电站21 集团
典型锅炉运行情况介绍
上海电气电站10 集团
我们的业绩
切向燃烧：NOx排放低
平均NOx排放： 烟煤：258mg/Nm3 高灰分烟煤：314mg/Nm3
上海电气电站11 集团
我们的业绩
切向燃烧：NOx排放低
平均NOx排放： 烟煤：203mg/Nm3
上海电气电站12 集团
我们的业绩
河南
切向燃烧：煤种适应性广
新密 电厂
铜陵电
更高效：优质烟煤锅炉效率94.5%； 效率的提高0.3%，将给带来运行费用减少。
更高效：漏风率承诺低于4.5%~5%； 漏风率的降低1%，将带来40万元的运行费用的减少。
更环保：神华煤NOx排放承诺小于200mg/Nm3； NOx排放的降低将减少运行费用500万元，SCR投资费用300万元。
更安全：基本没有过热器、再热器爆管，已经杜绝水冷壁爆管 问题 减少每次爆管停炉将给电厂带来的经济损失。
汽轮机技术介绍通流改造介绍
有13级压力级（老机型为11级）；中压共10级（老机型为9级）
高中压布置
自平衡式连通管
IP
93.0%
全新通流技术
顺流喷嘴
HP
87.0%
新型汽封
全新整体内缸设计
无中心孔转子
低压布置
末级叶片
改造原则及方针
将汽轮机发展的最新技术成果充分运用到改造机组中去，消除老机组缺 陷，全面有效提高机组的经济性及安全可靠性
在对经济性影响较小的情况下，尽可能保留现有设备，应用新技术而只 改造最少的部套，降低改造成本
根据成本与收益的比价效应，下列条件通常为机组改造的约束条件： 基础不动，各轴承座及轴承跨距保持不变 高中压外缸及低压外缸不换,各管道接口位置不变 汽轮机与发电机连接方式和位置不变 机组主、再热门及与外缸保持不变 现有进排汽参数基本不变
煤耗：
外高桥电厂 改造前： 3＃318.2，4＃318.16 改造后： 3＃304.77，4＃305.24 阳逻电厂 较改造前热耗降低569 kJ/kWh，项目达产后每 年节约标煤4万吨
在其他各等级大功率机组改造中使用AIBT技术也将与300MW等级机组一样获 得显著效果！
• 整体通流设计技术（AIBT）介绍 • 300MW等级汽轮机通流改造概述 • 典型亚临界600MW湿冷汽轮机通流改造方案 • 典型超临界600MW等级汽轮机通流改造概述
静叶根T型
双T叶根
单T叶根
4 高中低叶片级采用弯扭的马刀型动、 静叶片
5 整体围带叶片、全切削加工；强度 好、动应力低、抗高温蠕变性能好
30 300MW
金光勋--上海电气电站设备有限公司汽轮机厂介绍资料
上海电气汽轮机技术参数及改造业绩介绍1，上海电气主要热电联供机型介绍2, 上海电气供热改造业绩介绍热电联产的发展特点（1）热电联供是节能减排的最有效手段,例如德国将负责当地供热作为每个汽轮机机组的基本要求,我国也要求部分已投产机组进行供热改造，承担一定的采暖及工业热负荷。
（2）对采暖供热,从全年经济效益角度,采取高参数大容量;对稳定的工业抽汽和供暖,应按综合优化原则,选配合适的容量和机型（3）以提高效率为中心，与多级热网相配的多级调整+非调整模式，抽汽参数机动灵活;影响抽汽参数的几个因素（1）机组的结构形式—分缸可布置更大的抽汽口和调整蝶阀；内部调整结构—旋转隔板、双座阀；（2）改造机组的抽汽压力取决于叶片及汽缸的形式和强度.（3）抽汽流量应保证低压缸最小冷却流量.（4）抽汽口流速也是影响改造机组抽汽量的因素之一.上海电气抽汽机组概况上海汽轮机厂经过多年的技术积累，通过消化吸收引进技术，加上自主研发，形成了一套完整的抽汽机组模块体系，抽汽参数覆盖了几乎全部压力等级范围。
功率等级涵概2.5MW---1000MW。
并且对旋转隔板、抽汽调节阀等多种调整抽汽执行机构都有着自己独特的设计理念。
0.118、0.196、0.243、0.49、0.98、1.27、1.47、1.67、3.74、4.02、4.12、4.410.118、0.245、0.294、0.49、0.98、1.27、1.570.196、0.25、0.294、0.981、1.3、1.47、3.8、4.12高压、超高压8.83-11.68种100MW0.118、0.245、0.49、0.785、0.98、1.27、1.57 、4.41高压8.83-9.3230多种50MW0.118、0.49、0.68、0.98、1.27中压、次高压6-12MW 调整抽汽压力进汽参数铭牌上海电气抽汽机型概述0.5、0.9超临界600MW 0.4超临界350MW 0.392超高压200MW 0.245、0.343、0.38、0.4、0.63、0.98、1.27亚临界300MW0.4、0.980.5～0.6超超临界1000MW0.75亚临界600MW 0.25、0.98超高压135-150MW 调整抽汽压力进汽参数铭牌主要的大容量抽汽机型:（1）亚临界300MW-湿冷及空冷单抽（2）亚临界350MW-湿冷及空冷双抽（3）超临界350MW-湿冷及空冷单抽（4）超临界600MW-湿冷及空冷单抽（5）超超临界600/1000MW-湿冷及空冷单抽亚临界300MW-湿冷及空冷单抽反动式、两缸两排汽、高中压合缸、联通管采用双阀调节，实现抽汽调整。
我国自主研制的300兆瓦级F级重型燃气轮机首台样机在上海总装下线
我国自主研制的300兆瓦级F级重型燃气轮机首台样机在上
海总装下线
佚名
【期刊名称】《上海大中型电机》
【年(卷),期】2024()1
【摘要】300兆瓦级F级重型燃气轮机是我国首次自主研制的最大功率、最高技术等级重型燃气轮机,对我国燃气轮机基础学科进步、产业技术发展具有显著的带动辐射作用,对保障我国能源安全和绿色发展具有重要意义。
国家电投集团作为项目实施责任主体,联合哈电集团、东方电气集团、上海电气集团组建了联合重燃公司,负责具体实施。
首台样机由上海电气集团总装制造,北京、辽宁、上海、江苏等19个省市200余家企业、科研院所、高校等参与研制。
【总页数】1页(P27-27)
【正文语种】中文
【中图分类】F42
【相关文献】
1.中国首次自主铸成300兆瓦级重型燃机大尺寸一级静叶
2.中国首台F级50 MW 重型燃气轮机的自主研制
3.我国首台自主研发F级50 MW重型燃气轮机实现满负荷稳定运行
4.国内首台自主研制F级50兆瓦重型燃机在东方电气完工发运
5.啃下“硬骨头” 制出“争气机”——首台自主研制F级50兆瓦重型燃气轮机攻关之路
因版权原因，仅展示原文概要，查看原文内容请购买。
300 MW CFB锅炉压火、热启动的操作
300 MW CFB锅炉压火、热启动的操作
董志乾;朱劲松;兰春明;党富佳
【期刊名称】《湖北电力》
【年(卷),期】2007(31)2
【摘要】介绍300 MW循环流化床锅炉压火、热启动过程的操作方法,指出操作过程中应注意的事项.
【总页数】4页(P41-43,50)
【作者】董志乾;朱劲松;兰春明;党富佳
【作者单位】云南大唐国际红河发电有限责任公司,云南,开远市,661600;云南大唐国际红河发电有限责任公司,云南,开远市,661600;云南大唐国际红河发电有限责任公司,云南,开远市,661600;云南大唐国际红河发电有限责任公司,云南,开远
市,661600
【正文语种】中文
【中图分类】T227.7
【相关文献】
1.哈锅自主开发型300MW CFB锅炉设计特点 [J], 张彦军;王凤君;姜孝国
2.300MW循环流化床锅炉压火及热态启动操作方法探讨 [J], 李寿军;刘卫强
3.300 MW CFB锅炉压火技术措施 [J], 王家万;张勇;黄伟;张雷
4.首台国产化300 MWe CFB锅炉压火与再启动研究 [J], 王家万
5.330MW CFB锅炉压火及热启动浅析 [J], 郭天刚;呼航
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
300MWe循环流化床锅炉技术方案介绍上海电气电站集团内容1、SEC 循环流化床燃烧技术的发展历程；2、CFB锅炉业绩；3、300MWe CFB的总体方案；4、锅炉结构特点和优点；5、300MWe CFB的系统介绍；6、锅炉膨胀、密封与防磨；7、国内300MWe CFB锅炉运行总结及其改进措施；8、技术性能指标。
1、SEC 循环流化床燃烧技术的发展历程上海锅炉厂有限公司从70年代起，为发展我国的循环流化床锅炉技术，不断探索，寻求各种途径，先后经历了自行开发研制、国内外联合合作开发和技术引进等阶段。
1.1 70年代起自行研制鼓泡床锅炉获得成功，为开发循环流化床锅炉提供了十分宝贵的经验。
1.2 九十年代中期与中科院工程热物理所及日本三井造船合作开发了新一代的循环流化床锅炉，为我公司CFB成功走向市场和为以后的引进大型CFB锅炉技术奠定了基础。
1、SEC 循环流化床燃烧技术的发展历程1.3 引进ABB-CE公司50-150MWe CFB技术1988年以来，技术源于德国LURGI，自己投巨资建立试验中心，形成独有的FLEXTECH CFB 技术；已有近40台CFB锅炉投入运行：•科研实力雄厚，技术已经众多实践证明是成熟的；•业绩较好，煤质经验丰富；已运行锅炉涉及：烟煤、贫煤、无烟煤、褐煤、石油焦，以及一些废弃燃料；1、SEC 循环流化床燃烧技术的发展历程引进ALSTOM （ABB-CE）公司CFB技术的范围及内容：范围：50MW、100MW、150MW容量（各种燃料）锅炉岛全套技术：1、锅炉本体的性能计算程序和工程设计标准；2、煤、石灰石制备输送系统的设计和选型；3、除渣、除灰系统的设计和选型；4、烟风系统，包括各种风机的设计和选型；5、仪表、控制系统的设计和选型；6、运行调试；7、特殊部件制造工艺和特殊材料规范：如风帽、分离器、非金属防磨材料等。
1、SEC 循环流化床燃烧技术的发展历程Lignite Coal Washery WasteBituminousPet-CokeAnthracite CulmCoal/Water SlurrySludgeWood SubbituminousBrown CoalABB-CE 多种燃料经验1、SEC 循环流化床燃烧技术的发展历程Superheat and/or ReheatEconomizerAir OutAir HeaterAir InFabric FilterorElectrostatic PrecipitatorI.D. FanStackToAsh SiloSec. Air FanPrim. Air FanSuperheat/ Reheat and/or Evaporative SurfacesFluid Bed Heat ExchangerScal PotCycloneFurnaceCooling WaterAsh CoolerSecondary AirFuel StorageCrusherLimestone StorageDrumAshRefractory Surface Superheat or Reheat Surface Evaporative SurfaceSuperheat and/or Evaporative SurfacesLimestone CrusherLimestone Day BinFuel Day StorageGravimetric FeederBlowerPrimary AirGravimetricFeeder技术引进范围上海锅炉厂135MWe 循环流化床锅炉运行情况1）华能济宁电厂440t/h CFB锅炉于2003年6月21日点火，7月11日顺利通过168小时试运行并移交生产；2）山东里彦电厂465t/h CFB锅炉于2003年8月10日通过168小时试运行并移交生产；3）山东运河电厂440t/h CFB锅炉于2003年9月29日投入商业运行；4）河南豫联电厂440t/h燃烧无烟煤的CFB锅炉于2003年11月24日通过72+24小时试运行；5）广东东糖135MW CFB于2003年12月30日顺利通过168小时试运行；6）广东梅县电厂燃烧无烟煤的CFB锅炉于2004年9月至10月开始点火运行；江西景德镇燃烧贫煤的475t/h CFB锅炉于2004年12月点火运行。
1、SEC 循环流化床燃烧技术的发展历程1.4 引进ALSTOM（STEIN）公司200-350MWe CFB技术2003年，我公司按照国家科委根据技贸结合的原则，国内3大锅炉制造厂家和7大设计院联合引进法国ALSTOM公司Velizy200-350MWe等级的循环流化床锅炉技术。
ALSTOM 200-350MWe CFB锅炉的特点：1、外置式换热器的运用；2、裤衩炉膛和扩展水冷受热面；3、高效旋风分离器的设计；4、大口径钟罩式风帽的应用；300MWe CFB锅炉于2006年12月16日运行A.HTg HTSLTRECOFURNANCE旋风分离器X6集水箱至冷凝器HTRLTSITS大气式扩容器循环泵给水汽水分离器X21.5 自主开发600MWe超临界CFB锅炉技术上海锅炉厂循环流化床锅炉专利申请在CFB锅炉产品开发过程中申请了以下专利发明：（1）发明专利：《用蒸汽替代高压流化风的方法》（申请发明专利号：03129174.0,发明专利号:ZL03129174.0）（2）实用新型专利：《流化床锅炉T型鳍片膜式水冷管》（申请专利号：200520046580.1 ）（3）实用新型专利：《流化床锅炉羽翼形水冷管》（申请专利号：200520046581.6 ）（4）实用新型专利：《流化床风水联合冷渣器》（申请专利号：200420036974.7)（5）发明专利：《一种新型底渣冷却的方法》（申请发明专利号：200610029872.6 ）（6）发明专利：《一种流化床锅炉分层流化布风板的布置方法》（申请日期2006年11月9日专利号：200610118146.1) (7）实用新型专利：《一种分层布风板结构的流化床锅炉》（申请日期2006年11月9日专利号：200620047626.9)(8) 实用新型专利：《流化床锅炉炉膛过渡区防磨结构》（申请日期2006年11月9日专利号：200620047625.4)（9）发明专利：《一种流化床锅炉炉内屏式受热面的布置方法》122江西景德镇发电厂广东梅县电厂21114111山东里彦电厂2山东运河电厂3山东济宁电厂45河南豫联6789广东东莞糖厂山东众泰发展有限公司10广东梅县电厂11金山石化1213安装运行情况465t/h M.V.B2003年8月440t/h M.V.B+stone coal2003年9月440t/h M.V.B2003年7月440t/h Vietnam anthracite 2004年1月440t/h Anthracite Otc , 2003475t/h Sem -Anthracite 2004年10月440t/h Anthracite 2004年9月490t/h 2005480t/h M.V.B Vietnam anthracite2005480t/h Anthracite 2005年8月620t/h石油焦/ 烟煤混烧序号电厂名称燃料等级广东东莞糖厂设计中台数容量2山西格瑞特2480t/h 劣质烟煤设计中内蒙亿德670t/h烟煤4设计中2、SEC 循环流化床锅炉业绩152212项目名称容量苏州金华盛镇海炼化唐山开滦400t/h 410t/he 480t/h 300MWe 台数300MWe 300MWe内蒙蒙西云南小龙潭山西平朔燃料技术来源投运日期混煤褐煤自主开发煤泥+矸石洗中煤+矸石上海锅炉厂上海锅炉厂上海锅炉厂设计中设计中设计中设计中安装中设计中3、锅炉总体方案1、下部采用裤衩的单炉膛结构；2、4个高温旋风分离器；3、4个外置式换热器；4、4个“U”型回料器；5、滚筒式冷渣器；6、尾部单烟道布置；7、回料器4点给煤；总体布置平面图和俯视图锅炉技术方案4%多年最小相对湿度71%多年平均相对湿度3相对湿度-34.4℃多年极端最低温度37.5℃多年极端最高温度7.1℃多年平均气温2气温hPa多年最低气压hPa 多年最高气压1010hPa 多年平均气压1气压数据单位名称序号锅炉设计条件14501390℃FT灰流动温度1513301340℃ST 灰软化温度1413701310℃DT 灰变形温度13极强煤的冲刷磨损特性6.850 Ke 煤的冲刷磨损特性12中等煤的难磨程度1.250 K BTH66%HGI 哈氏可磨指数11100.0100.0 %合计0.24 0.31 %Sar收到基全硫100.47 0.56 %Nar 收到基氮9 6.52 6.95 %Oar 收到基氧8 2.28 2.66 %Har 收到基氢728.67 32.99 %Car 收到基碳62517 2950 kcal/kg 10.540 12.350 MJ/kg Qnet.ar 低位发热量542.91 43.82 %Vdaf 干燥无灰基挥发分452.02 43.88 %Aar 收到基灰分3 5.86 2.77 %Mad 空气干燥基水分29.80 12.65 %Mar 收到基全水分1煤成分分析校核煤种设计煤质单位符号名称序号调兵山300MW 循环流化床锅炉燃煤Kcal/kg461052806110722077808890AnthraciteLow vol.Bit.Medium vol. bit .High vol.A bit.High vol.B bit .High vol.C bit.or Subbit ASubbit B Subbit CLigniteVM/MAF FC/MAF%HHV with inherent moisture without mineral matter40697886929810031221482060LowreactivityHighreactivity设计煤种校核煤种根据燃煤分析及其燃烧特点，确定炉型和特性参数：炉膛燃烧温度（℃）：870，炉膛过量空气系数：1.25.0335.721m/s上部烟气流速8221.29 221.29 m 2炉膛上部截面积7 1.0237 1.0237 /炉膛深宽比W/D 614703 14703 mm 炉膛深度D 515051.00 15051 mm 炉膛宽度W 4101000101000Pa 炉膛出口绝对压力3870 870℃炉膛设计温度2958,950 1,085,320 nm 3/h 烟气流量1BECR BMCR设计煤种单位名称序号炉膛结构设计计算4、结构特点及其优点1、裤衩炉膛和扩展受热面的运用2、钟罩式风帽裤衩炉膛扩展水冷受热面裤衩炉膛1、中心筒偏心设计；2、根据煤种燃烧特性，分长烟道和短烟道设计；3、进口烟道向下倾斜设计。
